低压电气动力设备试验和试运行
1 施工准备
1.1技术准备
1.1.1认真学习和审查图纸资料
（1）电气原理图
调试工作之前，应结合设备的说明书仔细阅读，搞清设备的工作原理及电气控制各环节之间的关系。对于重点部位、中心的、关键的装置和设施，应反复阅读，加深理解。
（2）接线图和安装图
通过熟悉接线图，了解电气元、器件的安装位置和内部接线的情况，对做外部联线时，在导线截面、数量、长短、走向等方面起指导、参考作用。
（3）产品说明书
了解产品的型号、规格、主要技术指标、主要环节的工作原理，以及安装、调整和维修的注意事项等。应很好仔细阅读，增强熟悉强度（包括在出厂资料中提出的特殊要求）。
1.1.2组织技术学习
学习电气调试专业技术（尤其是新点、难点）和安全操作技术，提高预防事故和职业危害的能务。
1.1.3编制调整试验、试运行方案（包括安全技术措施）
试运行具体内容如下：
（1）试运的目的；
（2）试运的范围；
（3）试运应具备的条件；
（4）试运前的各项准备工作；
（5）试运的内容、步骤和操作方法；
（6）试运中可能出现的问题和采取的对策；
（7）安全措施；
（8）试运所需的工具、仪器、仪表和材料；
（9）试运人员的组织和分工。
建筑电气动力工程的空载试运行，应按《建筑电气工程施工质量验收规范》（GB50303—2002）规定执行。建筑电气动力工程的负荷试运行，依据电气设备及相关建筑设备的种类、特性、编制试运方案或作业指导书，并应经施工单位批准，监理单位确认后执行。
1.2材料要求
对电气设备、仪器仪表、材料的要求：
（1）设备、仪器仪表、材料进场检验结论应有记录，确认符合《建筑电气工程施工质量验收规范》（GB 50303—2002）规定，才能在施工中应用。
（2）依法定程序批准进入市场的新设备、仪器仪表、材料验收，除符合《建筑电工程施工质量验收规范》（GB50303—2002）规定外，尚应提供安装、使用、维修和试验要求等技术文件。
（3）进口电气设备、仪器仪表和材料进场验收，除符合《建筑电气工程施工质量验收规范》（GB50303—2002）规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。
（4）电气设备上计量仪表和与电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内。
（5）因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合《建筑电气工程施工质量验收规范》（GB50303—2002）和相关技术标准规定，才能在施工中应用。
1.3作业条件
（1）门窗安装完毕；
（2）运行后无法进行的和影响安全运行的施工工作完毕；
（3）施工中造成的建筑物损坏部分应修补完整。
2 操作工艺
2.1准备工作
（1）做好技术准备。
（2）试验用电源已准备就绪。
（3）工作场所应尽可能的保持整洁，试验时不必要的工具、试验设备等应搬离工作场所。
（4）在二次回路检验以前，应使一次设备在操作过程中不致带上运行电压。在检查盘的相邻盘上设明显的警示牌，应将所检验的回路与新安装而暂时不检验或运行回路之间的连接线断开，以免引起误动作。
（5）对远距离操作设备进行检验时，在设备附近应设专人监视其动作情况，并装设对讲电话（或步话机）。
（6）工作场所应有适当的照明装置。在需要读取仪表指示数的地方，必须有足够的照明。
2.2接地或接零的检查
（1）逐一复查各接地处选点是否正确，接触是否牢固可靠，是否正确无误地连接到接地网上。
1）设备的可接近裸露导体接地或接零连接完成。
2）接地点应与接地网连接，不可将设备的机身或电机的外壳代地使用。
3）各设备接地点应接触良好，牢固可靠且标识明显。要接在专为接地而设的螺栓上，不可用管卡子等附属物为接地点。
4）接地线路走向全理，不要置于易碰伤和砸断之处。
5）禁止用一根导线做各处的串联接地。
6）不允许将一部电气设备金属外壳采用保护接地，将另一部分电气设备金属外壳采用保护接零。
（2）柜（屏、台、箱、盘）接地或接零检查
1）装有电器的可开启门，门和框架的接地端子应用裸纺织铜线连接，且有标识。
2）柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，
当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积不应小于《建筑电气工程施工质量验收规范》（GB50303—2002）表9.4.2的规定。
3）照明箱（盘）内，应分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。
（3）明敷接地干线，沿长度方向，每段为15~100mm，分别涂以黄色和绿色相同的条纹。
（4）测试接地装置的接地电阻值必须符合设计要求。
2.3二次接线的检查
检查试验项目通常包括下列项目：
（1）柜内检查
1）依据施工设计图纸及变更文件，按对柜内的元件规格，型号，安装位置应正确。
2）柜内两侧的端子排不能缺少。
3）各导线的截面是否符合图纸的规定。
4）逐线检查柜内各设备间的连线及由柜内设备引至端子排的连线不能有错误，接线必须正确。为了防止因并联回路而造成错误，接线时可根据实际情况，将被查部分的一端解开然后检查。检查控制开关时，应将开关转动至各个位置逐一检查。
（2）摇表校线法柜间联络电缆检查（通路试验）
柜与柜之间的联络电缆需逐一校对。通常使用查线电话或电池灯泡、电铃、摇表等校线方法。
校线时，用一根导线将其一端的屏蔽层接在摇表的一个端子上，用摇表的另一端依次接触至电缆的每一缆芯。当摇动摇表，摇表指示数值为零时，即表示为同一缆芯（应注意的是，用手来慢慢地摇动摇把，不要过快如像测定绝缘电阻时的同样摇速，否则容易将摇表内部发电机等零件毁坏）。
（3）操作装置的检查
回路中所有操作装置都应进行检查，主要检查接线是否正确，操作是否灵活，辅助触点动作是否准确。一般用导通法进行分段检查和整体检查。
检查时就使用万用表，不宜用兆欧表（摇表）检查，因为摇表检查不易发现
接触不良或电阻变值。另外，检查时应注意拔去柜内熔丝，并将与被测电路并联的回路断开。
（4）电流回路和电压回路的检查
电流互感器接线正确，极性正确，二次侧不准开路（而电压互感器二次侧不准短路），准确度符合要求，二次侧有1点接地。
（5）二次接线绝缘电阻测量及交流耐压试验
1）测量绝缘电阻：
二次回路的绝缘电阻值大于1MΩ（用1kV或500V兆欧表检查），48V及以下的回路使用不超过500V的兆欧表。
2）交流耐压试验
柜（屏、台、箱、盘）间二次回路交流工频耐压试验，当绝缘电阻值大于10 MΩ时，用2500V兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在1~10 MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。
回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频耐压试验。
2.4现场单独安装的低压电器交接试验
低压电器包括电压为60~1200V的刀开关、转换开关、熔断器、自动开关、接触器、控制器、主令电器、起动器、电阻器、变阻器及电磁铁等。
产品出厂时都经过检查合格，故在安装前一般只做外观检验。但在试运前，要对相关的现场单独安装的各类低压电器进行单体的试验和检测，符合规范规定，才具备试运行的必备条件。
低压电器的试验项目，应包括下列内容：
测量低压电器连同所连接电缆及二次回路的绝缘电阻；
电压线圈动作值校验；
低压电器动作情况检查；
低压电器采用的脱扣器整定；
测量电阻器和变阻器直流电阻；
低压电器连同所连接电缆及二次回路的交流耐压试验。
（1）低压断路器检查试验
1）一般性的检查
各零、部件应完整无缺，装配质量良好；
可动部分动作灵活，无卡阻现象；
分、合闸迅速可靠，无缓慢停顿情况；
开关自动脱扣后重挂钩可靠；
缓慢合上开关时，三相触点应同时接触，触头接的不同时不应大于0.5mm；
动静触头的接触良好；
对于大容量的低压断路器，必要时要测定动、静触头及内部接点的接触电阻。
2）电磁脱扣器通电试验
当通以90%的整定电流时，电磁脱扣部分不应动作，当通以110%的整定电流时，电磁脱扣器就瞬时动作。
试验方法如下：
试验接线分别接于断路器输入端和输出端。断路器如有欠压脱扣器时，可先将其线圈单独通电，使衔铁吸合，或先用绳子将衔铁捆住，再合上断路器，然后合上试验电源闸刀，用较快速度调升调压器，使试验电流达到电磁脱扣动作电流值，断路器跳闸。并调整动作电流值与可调指针在刻度盘上指示值相符为止。对无刻度盘的断路器，可调整到两次试验动作值基本相同为止。
当断路器自动脱扣后，如要重新合闸，应先将手柄板向注有“分”字标志一边，挂钩后，再扳向“合”字位置，才能合闸，此外，断路器如兼有热脱扣器，试验时要快速调升电流，尽量减少时间，或将热脱扣器临时短接，以防止热脱扣器动作。
a．热脱扣器试验的技术数值：
其整定电流（指热继电器在长期不动作电流）也有一定调节范围。延时动作时不得超过产品技术条件规定。
断路器因热过载脱扣后，以手动复位后，待1min后可再起动。
b．欠压脱扣试验：
脱扣器线圈按上述可调电源，调升电压使衔铁吸合，再扳动手柄合闸后，继续升压，使线圈的电磁吸力增大到足以克服弹簧的反力，而将衔铁牢固吸合时的电压读数，即是脱扣器的合闸电压。然后，逐渐减低电压，当衔铁释放使开关跳
闸时的电压，即为分闸（释放）电压。脱扣器分、合闸电压整定值误差不得超过产品技术条件的规定。
低压断路器试验时，应注意其整定值应符合设计要求。
（2）双金属片式热继电器检查试验
通常它与交流接触器组装成磁力起动器。
继电器的整定电流是通过调节装置调节的。
1）一般性检查
检查和选择热元件号应与被保护电机的额定电流以及与磁力起动器的型号相符；
如热元件系成套供应，根据制造厂的说明，不必再进行通电和机构调整，但必须检查其动作机构是否灵活；
检查热继电器各部件有无生锈现象及固定情况，复归装置是否好用，对于动作不灵活及生锈者应予更换。
2）动作值试验
试验方式如下：
合上刀阐开关K，指示灯ZD发亮。调节调压器ZB使电流升至整定电流，停留一段时间，热继电器不应动作。再调升电流到1.2倍的整定电流时，热继电器应在20min 内动作。常闭触点断开，指示灯熄灭。然后将电流降至零。待热元件复位。常闭触点闭合使指示灯发亮后，即调升电流到1.5倍整定电流，此时热继电器应在2min内动作。同样将电流降至零，待热元件完全冷却后，快速地调升电流到6倍整定电流时，即拉开刀闸开关，在瞬间合上开关的同时，测定动作时间，热继电器应符合产品技术要求。
以上动作特性要在调节装置中标明的最大和最小整定电流值下分别试验。如果动作时间误差较大，可旋动调节装置中的螺丝进行调整。
热继电器绝缘电阻可与接触器或系统一起进行测定。
3）注意事项
a．如果动作时间不符合要求，调整时只许拨动调整杆或调整螺丝，绝对禁止弯折双金属片。
b．当调整杆拨近“复位”杆或调整螺丝调近双金属片时，则可使热继电器
动作时间变短，反之，则可使其动作时间加长。
c．由于热继电器的结构各有不同，在调整之前应很好了解被调热继电器的结构、可调部分及其良好性，在通电加热之前将可调机构放在中间位置。
d．热元件的两端应保持平直与清洁，不得任意弯折，以免影响动作时间。
e．调整机构后，应重新进行整定。
f．调整及试验好后，可在调整机构上加上明显标记，以便于检查。
g．经通电调整后，满足不了要求的热继电器应予更换。
（3）JRD22-型电动机综合保护器
JRD22型电动机综合保护器主要是以电子式热继电器为主体取代金属片式热继电器的新产品
产品出厂时已按标准程序，共15项考核全部合格。动作电流值与外部整定值误差不大于2%。因此使用时着重其规格大小按电动机额定电流选取。
（4）接触器检查试验
1）一般性检查
接触器各零、部件应完整；
衔铁等可动部分动作灵活，不得有卡住或闭合有滞缓现象，开放或断电后，可动部分应完全回到原位，当动接点与静接点及可动铁芯与静铁芯相互接触（闭合）时应吻合，不得歪斜；
铁芯与衔铁的接触表面平整清洁，如涂有防锈黄油应予以清除；
接触器在分闸时，动、静触头间的空气距离，以及合闸时动触头的压力，触头压力弹簧的压缩度和压缩后的剩余间隙，应符合产品技术条件的规定。
用万用表或电桥测量接触器线圈的电阻应与铭牌上电阻值相符。用摇表测量线圈及接点等导电部分对地之间的绝缘电阻应良好。
2）接触器的动作试验
接触器线圈两端接上可调电源，调升电压到衔铁完全吸合时，所测电压即为吸合电压，其值一般不应低于85%线圈额定电压（交流），最好不要高于这相数值。将电源电压下降到线圈额定电压的35%以下时，衔铁应能释放。最后调升电压到线圈额定电压，测量线圈中流过的电流，计算线圈在正常工作时所需要的功率。同时观察衔铁不应产生强烈的振动和噪声（如当铁芯接触不严密时，不许用
锉锉铁芯接触面，应调整其机构，将铁芯找正，并检查短路环是否完整，弹簧的松紧程度是否合适）。
（5）起动器检查试验
目前应用最为普遍的是磁力起动器和自耦减压起动器。
磁力起动器是由交流接触器与热继电器组成的直接起动器（其试验方法前面已述）。
1）自耦减压起动器一般性检查
外壳应完整，零、部件无损坏和松动现象，并有明显的标志符号，如铭牌、起动——动转——停止、油面线、接地符号、内部接线图、接线柱符号等；
所有螺栓、螺母、垫圈俱全并坚固；
动、静头表面光滑，排列整齐，接触正确良好，接触表如有毛刺或凹凸不平时，可用细锉锉平；
三相触头同时接触，各触头弹簧压力相等，弹性良好；
连锁装置可靠；
操作机械灵活准确，手柄操作力不应大于产品允许规定值：
检查分合闸的可靠性时，可先用手按住脱扣衔铁，将手柄推向“起动”位置，再立即扳向“运转”位置，然后放开衔铁，应立即跳闸而无迟缓或卡住现象；
补偿器油箱内应注满干净无杂质和水分并经耐压试验合格的变压器油到油面线水平。
2）自耦减压起动器的电气性能试验
用500V摇表测定线圈及导电部分对地绝缘电阻应符合规定；
自耦变压器的空载试验：先拆除变压器次组输出接至电动机的接线，初级输入端三相串接电流表，当接入电源后，将手柄推至“起动”位置，所测空载电流应不大于自耦变压器额定工作电流的20%，并用电压表测量次级抽头各档的输出电压比，其误差应不大于±3%。
保护装置中的失压脱扣器及热脱扣器的试验与低太断路器中脱扣器相同。
（6）交流电动机软起动器调试
1）电气安装结线
当电动机软起动完成并达到额定电压时，三相旁路接触器KM吸合，电动
机全压投网运行。
2）软起动器工作状态
在交流电动机软起动器上有6个指示灯（L1~L6）可反映出软起动器的工作状态，以方便调试及运行监视。L1是控制电源指示灯。L2是起动阶段指示灯，L3是运行指示灯，L4是电源缺相或欠压指示灯，L5是晶闸管短路故障指示灯，L6是设备过热及外部故障指示灯。其中，从控制电源指示灯L1的闪烁状态又能反映出软起动器具体状态：闪烁频率0.5Hz处于停车状态或故障状态；闪烁频率1Hz处于起动状态；闪烁频率5Hz处于运行状态；不闪烁表示控制器内部故障；指示灯熄灭表示控制电源未投入。
3）软起动器的调试
交流电动机软起动器的调试必须带负载进行。负载可用串接白炽灯组成三相负载，也可直接电动机。
a．电位器速定
起动电压Vs可从20%~70%额定电压范围内，由电位器SV调节整定；起动时间Ts可从2~30s内调整，由电位器ST调节整定。
b．调试
c．软起动器常见异常情况的处理
（7）电阻器与变阻器检查和试验
1）检查
铭牌数据要齐全，变阻器在操作处应有接入和分断位置的标志和指示操作方向的箭头；
变阻器内部各段电阻之间及各段电阻与触头之间的连接应可靠；
固定触头或绕线式滑线处的工作表面须平整光滑；
活动触头与固家触头或绕线式滑线处工作表面要有良好的接触，触头间有足够的接触压力，滑动过程中不得有开路和卡住现象；
电阻片间组装紧密可靠，电阻间的补偿弹簧，在冷却状态下要稍有余量，在热状态时压缩紧密。
2）试验
电阻器与变阻器不得有短路或开路的地方，测得的直流电阻值应与铭牌上的
数值相等（直流电阻差值应符合产品技术条件规定）。
电阻器与变阻器的导电部分对外壳的绝缘电阻应良好。
2.5动力成套配电（控制）柜、屏、台、箱、盘的交流工频耐压试验
（1）柜、屏、台、箱、盘的交流工频耐压试验
交流工频耐压试验电压为1kV，当绝缘电阻值大于10MΩ时，可采用2500V 兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。
（2）回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频耐压试验。
2.6柜、屏、台、箱、盘的保护装置的动作试验
（1）继电器检验和调整
1）继电器一般性检查
a．继电器外壳用毛刷或干布揩擦干净，检查玻璃盖罩是否完整良好；
b．检查继电器外壳与底座结合得是否牢固严密，外部接线端钮是否齐全，原铅封是否完好；
c．打开外壳后，内部如有灰尘，可用吹风机或皮老虎吹净，再用干布揩擦；
d．检查所有接点及支持螺丝、螺母有否松动现象，螺母不紧最容易造成继电器误动作；
e．检查继电器各元件的状态是否正常，元件的位置必须正确。有螺旋弹簧的，平面应与其轴心严格垂直。各层簧圈之间不应有接触处，否则由于摩擦加大，可能使继电器动作曲线和特性曲线相差很大；
f．可调把手不应松动，也不宜过紧以便调整。螺丝插头应紧固并接触良好。
2）校验和调整
a．先用电阻表或万用表的欧姆档测量线圈是否通路；
b．绝缘电阻的测试。用500V摇表测量继电器所有导电部分和附近金属部分的绝缘电阻，一般按照下列内容逐项测试：
接点对线圈的绝缘电阻；校验电磁铁与线圈间的绝缘电阻；
线圈之间，接点之间以及其他部分的绝缘电阻。
绝缘电阻一般不应低于10MΩ。如果绝缘电阻较低，应查明原因；如果是
绝缘受潮应进行干燥处理。
c．检查继电器所有接点接触良好。清洁接点时不许使用砂纸或其他研磨材料，可用薄钢片、木片、小细锉之类工具，然后用干净的布擦净。并禁止用手指摸触接点，禁止用任何油类来润滑继电器接点。
d．检查进间继电器可动系统动作的平稳均匀性，不应有忽慢忽快或摩擦停滞的现象。检查时可用手将电磁铁的铁心压下使钟表机械动作，观察机械部分是否灵活，有无卡住或转动不匀现象，接点是否接触得很好，然后将电磁铁的铁心放开，继电器的可动部分应立即返回到原来位置。如发现可动部分有滞动或显著不均匀现象。以及机械摩擦和齿轮啮合不好等的现象，应进行细致的校正或处理。
3）对试验设备及仪表的要求
a．试验所用的各种交直流仪表的基本误差在1. 5级以内；
b．测量继电器的动作时间，如小于0.1s的，应采用毫秒表；
c．调整工具应齐全，其形式尺寸应适合工作的需要。
（2）继电器的整定
一般情况下，生产出厂调试中已按用户要求整定好，则现场调试就不必再整定了（包括低压断路器）。否则，应按设计给定的整定值进行整定。
（3）保护装置的检查试验
保护装置的规格、型号符合设计要求。熔断器的熔体规格、低压断路器的整定值符合设计要求。
闭锁装置动作准确、可靠。
主开关的辅助开关切换动作与主开关动作一致。
信号回路的动作和信号显示准确。
2.7控制回路模拟动作试验
（1）断开电气线路的主回路开关出线处，电动机等电气设备不受电；接通控制电源，检查各部的电压是否符合规定，信号灯、零压继电器等工作是否正常。
（2）操作各按钮或开关，相应的各继电器、接触器的吸合和释放都应迅速，无黏滞现象和不正常噪声。各相关信号灯指示要符合图纸的规定。
（3）用人工模拟的方法试动各保护元件，应能实现迅速、准确、可靠的保护功能。如模拟合闸、分闸，也可将各个连锁接点（包括电信号和非电信号），
进行人工模拟动作而控制主回路开关的动作。
检查无功功率补偿手动投切是否正常。如果几台柜子之间是有联系，还要进行联屏试验（如有的无功补偿柜有主柜和副柜之分）。
（4）手动各行程开关，检查其限位作用的方向性及可靠性。
（5）对设有电气连锁环节的设备，应根据电气原理图检查连锁功能是否准确可靠。
2.8盘车或手动操作
（1）盘车
1）检查各电机安装是否牢固，防护网、罩是否装好；
2）用手盘动机轴应轻松，无卡阻现象，并不得有机械的碰击声或出现其他异常声音，盘动不应感到太吃力（有变速箱时暂挂在空档）；
3）对直流电机，还要检查电刷的压力及接触情况，换向器是否光洁，电刷在刷握中是否过紧，刷架是否紧固。
（2）相序和旋转方向的确定
对于不可逆转的电动机，在起动之前，先要确定三相电源线路的相序和电动机的施转方向，才能使电动机按规定的方向运动。
1）电源线路相序的确定
可用相序指示器。如现场没有这种仪器，也可用感抗法或容抗法来确定。
a．电灯电感法确定电源相序
采用两个相同规格的灯泡和一个电感线圈状（可利用电机的一相线圈），灯泡与线圈阻抗相近似。它们的电压应与电源的电压相配合，接入电源后必有一灯亮一灯暗，如设A灯亮，C灯暗，则表示电源的相序（正序）为“亮、感、暗”。
b．容抗法确定电源相序
检查相序用的电感线圈亦可用电容器代替，但结果与上述相反（为逆序）。试验后倒换电源两相线接线便可。
2）旋转方向的确定
a．异步电动机旋转方向的确定
采用两节1号干电池，接在假定的A、C相上。合上K后，将转子向规定方向盘动，如表针正摆，则电池正极所接的出线端确定为A相，电池负极所接
的出线端确定为C相，另一根为B相。如果表针反摆，可将假定的A、C相对调，得复上述方法。
b．直流电机的极性与旋转方向的确定
a）对于不可逆电动机需要在起动之前确定旋转方向，而又不便于盘车时，可在转子不动的情况下，采用感应法进行。
将电池的“+”端接到主极绕组的B1端（或按系电源极性），毫伏表接在按电刷顺图示箭头方向移动几片的整流子上，但不必移动刷架。如果接通电池开关（K）的瞬时仪表指针向右偏转，则电源引至电刷的极性与仪表的接入极性相同，箭头的方向即代表电动机的旋转方向。
b）在励磁绕组上接上电池，电枢两端接一电压表。当盘动电枢时，表针向右偏转，如是电动机，且加于励磁绕组的电源极性与电池极性相同以及以后加于电枢电源的极性与电压表之极性相同，则盘车方向即为将来电机之旋转方向。试验时通入励磁绕组的电流值应保证足以抵消剩磁的影响。
c）不可逆电机起动时，要注意旋转方向是否和电刷结构及风扇结构的要求一致。
（3）手动操作应符合工艺要求
这是操作工充，要十分注意电气设备动作方向符合建筑设备的工艺要求。如电动机正转打开阀门，反转关闭阀门；温度控制器接通，电加热器通电加温，反之断电停止加温等。
对于绕线式电动机需检查电刷的提升装置。提升装置应标有“起动”、“运行”的标志，动作顺序应是先短路集电环，然后提升电刷。
2.9电气部分与机械部分的转动或动作协调一致检查
电动机传动装置的调整
（1）齿轮传动装置的调整
齿轮传动时，电动机的轴与被传动的轴应保持平行，两齿轮啮合应合适，可用塞尺测量两齿轮间的齿间间隙，如果间隙均匀，则表示两轴平行。
（2）皮带轮转动装置的调整
用皮带轮传动时，必须使用电动机皮带轮的轴和被传动机器皮带轮的轴保持平行，而且还要使两皮带轮宽度的中心线在同一直线上。
（3）联轴器（靠背轮）传动装置的调整
校正联轴器通常用钢板尺进行。用钢板尺搁在两半爿联轴器上，然后用手转动电动机转轴，旋轴180°，看两半爿联轴节是否有高低，若有高低应予调整，直到高低一致时，表示电动机和机器的轴已处于同轴心状态。
以上传动装置的调整工作，一般是由机务施工人员（钳工）负责进行，电气施工人员应密切配合。
电气部分与机械部分的转动或动作协调一致，经检查确认，才能空载试运行。
2.10试运行
低压电气动力设备经上述程进行检查、调整试验确认之后，才能空载试运行。
（1）试运的条件
为确保试运取得预期的效果，要求试运时具备以下条件：
1）各项安装工作均已完毕，并经检验合格，达到试运要求。
2）试运的工程或设备的设计施工图、合格证、产品说明书、安装记录、调试报告等资料齐全。
3）与试运行有关的机械、管道、仪表、自控等设备和连锁装置等均已安装调试完毕，并符合使用条件。
4）现场清理完毕，无任何影响试运的障碍。
5）试运时所用的工具、仪器和材料齐全。
6）试运所用各种记录表格齐全，并指定专人填写。
7）参加试运人员分工完毕，责任明确，岗位清楚。
8）安全防火措施齐全。
（2）试运前的检查和准备工作
1）清除试运设备周围的障碍物，拆除设备上的各种临时接线。
2）恢复所有被临时拆开的线头和连接点，检查所有端子有无松动现象。
对直流电动机应重点检查励磁回路有无断线，接触是否良好。
3）电动机在空载运行前应手动盘车，检查转动是否灵活，有无异常音响。
对不可逆动装置的电动机应事先检查其转动方向。
4）检查所有熔断器是否导通良好。
5）检查所有电气设备和线路的绝缘情况。
6）对控制、保护和信号系统进行空操作，检查所有设备，如开关的动触头，继电器的可动部分动作是否灵活可靠。
7）检查备用电源、备用设备，应使其处于良好状态。
8）检查通风、润滑及水冷却系统是否良好，各辅机的联锁保护是否可靠。
9）检查位置开关、限位开关的位置是否正确，动作是否灵活，接触是否良好。
10）如需要对某一设备单独试运，并需暂解除与其他生产部分的联锁，应事先通知有关部门和人员。试运后再恢复到原来状态。
11）送电试运前，应先制定操作程序；送电时，调试负责人应在场。
12）为方便检测验收，配电装置的调整试验应提前通知监理和有关监督部门，实行旁站确认。
13）对大容量设备，起动前应通知变电所值班人员或地区供电部门。
14）所有调试记录、报告均应经过有关负责人审核同意并签字。
（3）低压电气设备试运行步骤
坚持在施工中检查和施工后检验及试动作的质量要求，这是常规。
试运行步骤一般是先试控制回路，后试主回路；先试辅助传动，后试主传动。有些调整工作，往往也需要在试运行的过程中最后完成。
1）试控制回路
2）试主回路
a．做好设备各运动摩擦面的清洁，加上润滑油，手摇各传动机构于适中位置。
b．恢复各电动机主回路的接线，开动油泵，检查油压及各部位润滑是否正常。
c．用点动的方法检查各辅助传动电动机的旋转方向是否正确。
d．依次开动各辅助传动电动机，检查；
a）起、制动是否正常，运行速度是否符合设计要求；
b）电动机及被传动机构声音是否正常；
c）空载电流（机械挂空档）是否正常，满载（或负载）电流是否在额定电流以下；
d）在不同档位（速度）工作是否正常；
e）再次验证各行程开关在正式机动时是否能可靠发挥作用。
e．先点动、后正式开动主传动电动机，按先空载，后负载，先取低速，后高速的原则，按照上列a）~d）项做主传动试车。
（4）试运行中的注意事项：
1）参加试运的全体人员应服从统一指挥。
2）无论送电或停电，均应严格执行操作规程。
3）起动后，试运人员要坚守岗位，密切注意仪表指示，电动机的转速、声音、温升及继电保护、开关、接触器等器件是否正常。随时准备出现意外情况而紧急停车。
4）传动装置应在空载下进行试运，空载运行良好后，再带负荷。
5）由多台电动机驱动同一台机械设备时，应在试运前分别起动，判明方向后再系统试运。
6）带有限位保护的设备，应用点动方式进行初试，再由低速到高速进行试运，如有惯性越位时，应重复调整后再试运。
7）电动闸门类机械，第一次试车时，应在接近极限位置前停车，改用手动关闭闸门，手动调好后，再采用电动方式检查。
8）直流电机试动时，磁场变阻器的阻值，对于直流发电机应放在最大位置，对于直流电动机则应放在最小位置。
9）串激电动机不准空载运行。
10）试运时，如果电气或机械设备发生特殊意外情况，来不及通知试运负责人，操作人员可自行紧急停车。
11）试运中如果继电保护装置动作，应尽快查明原因，不得任意增大整定值，不准强行送电。
12）更换电源后，应注意复查电机的旋转方向。

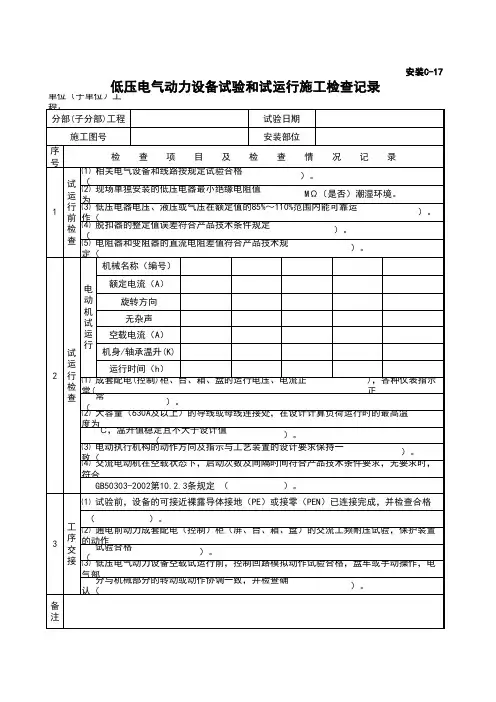

2.11整理编写试调记录报告
试调工作是安装工程中最重要环节，试调报告是保证安装质量和设备质量达到安全可靠使用技术鉴定。
（1）试调人员根据实际试验结果，应在试运行前整理编写就绪。
（2）每项试调结果由试调人员填写结论；总的系统试调由试调负责人提出结论性意见。
（3）新安装的电气设备交接试验应按规定项目进行。不得自行改变国家规定的试验项目。
（4）试调时，应按图纸设计要求进行调整和数据整定。如要更改原设计，必须经有关单位同意批准方可执行，并在试验报告中说明修改情况。
（5）试验报告单位填写清楚，不得有涂改或不清楚地方，一式几份，送交有关单位审查和备案。
（6）低压电气动力设备的试验报告单内容一般包括以下项目：
试验项目名称目录表；
各种保护继电器整定数值和基本试验方法；
电气设备交接试验记录；
电缆试验记录；
各组继电保护装置系统试调情况记录；
空载和负载试运行情况记录；
接地电阻、绝缘电阻测试记录。
3 质量标准
（1）试运行前，相关电气设备和线路应按《建筑电气工程施工质量验收规范》（GB 50303—2002）的规定试验合格；
1）电气装置的绝缘电阻
电气设备和线路的绝缘电阻值必须大于0.5MΩ；二次回路必须大于1MΩ。
2）动力配电装置的交流工频耐压试验
试验电压为1kV，当绝缘电阻值大于10MΩ时，可采用2500V兆欧表摇测替代，持续1min，无击穿闪络现象。
3）配电装置内不同电源的馈线间或馈线两侧的相位应一致。
（2）各类开关和控制保护动作：
1）熔断器熔体规格、低压断路器的整定值符合设计要求；
2）控制开关和保护装置的规格、型号符合设计要求；
3）操作时，动作应灵活；
4）电磁系统应无异常响声；
5）线圈及接线端头允许温升不超过产品规定。
（3）现场单独安装的低压电器交接试验项目应符合《建筑电气工程施工质量验收规范》（GB 50303—2002）的规定。
4 成品保护
（1）二次回路结线施工完毕在测试绝缘时，应有防止弱电设备损坏的安全技术措施。
（2）工作环境应保持清洁、干燥、无外磁场影响，要防止灰尘和潮气侵入，以免可动系统、轴和弹簧等受到腐蚀、氧化和污染。
（3）对所有继电保护用的继电器，在整定好以后应加铅封。（若出厂时已整定好，应检查封印是否存在及完整）。
（4）安装调试完毕后，建筑物中的预留孔洞及电缆管口，应做好封堵。
（5）变配电室门、窗要封闭，要设人看守，未经允许不得擅自拆卸设备零件及仪表，防止损坏和丢失。
（6）室外电机及附属设备，应根据现场实际情况采取必要的保护措施，控制设备的箱、柜门要上锁。
（7）要注意对土建工程的成品保护，在作业中，要注意保护建筑物、构筑物的墙面、地面、门窗及油漆等。
5 安全环境保护措施
（1）调整试验和试运行前，技术指挥和负责人（调整负责人）应对参加调试与试运人员进行安全技术交底。
（2）凡从事调整试验和送电试运人员，均应戴手套、穿绝缘鞋。但在用转速表测试电机转速时，不可戴线手套；推力不可过大或过小。
（3）通电试车的操作，应由两人或两人以上共同进行，一人操作，一个监护。通过前应对被通电设备与线路进行再次检查。
（4）试运通电区域应设围栏或警告指示牌，非操作人员禁止入内。
（5）对即将送电或送电后的变配电室，应派人看守或上锁。
（6）带电的配电箱、开关柜应挂上“有电”的指示牌；在停电的线路或设备上工作时，应在断电的电源开关、盘柜或按钮上挂上“有人工作”、“禁止合闸”等指示牌（电力传动装置系统及各类开关调试时，应将有关的开关手柄取下或锁上）。
（7）试运的电源线路应绝缘良好，设单独专用开关，合理选择熔体规格，不准在大容量母线上直接引电源。
（8）如果在已生产或部分投入生产的车间和变电所等处进行调整、试运行时，应规定办理工作票，并和生产人员密切配合。
（9）凡在架空线上或变电所引出的电缆线路上工作时，必须在工作前挂上地线，工作结束后撤除。
（10）凡临时使用的各种线路（短路线、电源线）、绝缘物和隔离物，在调整试验或试运后应立即清除，恢复原状。
（11）合理选择仪器、仪表设备的量程和容量，不允许超容量、超量程使用。
（12）试运安全防护用品未准备好时，不得进行试运。参加试运的指挥人员和操作人员，应严格按试运方宁、操作规程和有关规定进行操作，操作及监护人员不得随意改变操作命令。
6 质量记录
（1）建筑电气工程施工图设计文件和图纸会审记录及洽商记录；
（2）电气设备、仪器仪表、材料的合格证和进场验收记录；
（3）电气设备交接试验记录（电气设备、电缆和继电保护系统的调试试验）；
（4）接地电阻、绝缘电阻测试记录；
（5）漏电保护装置模拟动作试验记录（动作电流和时间数据值）；
（6）空载试运行和负荷试运行记录；
（7）工序交接合格等施工安装记录。
附加说明
（1）试运行中的试车方法是电气设备的常规试车方法，未包括设备为直流传动系统。
第二章电气设备安装工程 第一部分基础知识 § 2.1 电气设备安装工程基础知识 2.1.2 电气设备安装基础知识（教材P37） 1、电气工程包括电力、通迅、控制三大系统 2、电气系统一般由发电厂、输电线路、变电所、配电线路及用电设备构成。（教材 P37） ▲简单解释图2.1-1发电送变电过程（教材P37） 由发电厂中的发电机发出 3.15～15.7KV电压通过升压变压器升到35～500KV电压,经过高压输电线送到区域变电所，区域变电所通过降压变压器将电 压降到6～10KV电压,经过高压配电线送到用户中的高压配电房，再通过降压变 压器将电压降到380/220V供用户用电。 3、在电气安装工程中，目前我国常用的电压有500KV、330KV、220KV、110KV、35KV、 10KV、6KV、380V、220V。根据供电线路采用电压的不同，可分为高压线路和低 压线路两种。 ▲习惯上把1KV及以上的电压称为高压，1KV以下的电压称为低压。（教材P37）▲我国规定安全电压为36V、24V、12V三种。 4、在低压配电系统中应用最广泛的供电方式为三相四线制。(教材P38) 即： 在配电变压器低压侧三相绕组的首端A、B、C引出三条导线（叫相线），分别用黄、绿、红三色标示。未端X、Y、Z联接成一个公共点（叫中点或零点）, 从中点O引出一条导线（叫中线），用黑色或白色标示。这种具有中线的三相供 电方式称为三相四线制。它既可供三相电源（380V），也可供单相电源（220V）， 且可供给两种电压—---相电压和线电压。 相电压—----每根相线与中线之间的电压称为相电压 线电压—----相线之间的电压称为线电压 如下图所示： A A 黄色
电气设备选择的一般原则是什么? 答：电气设备的选择应遵循以下3项原则： (1)按工作环境及正常工作条件选择电气设备 a 根据电气装置所处的位置,使用环境和工作条件,选择电气设备型号； b 按工作电压选择电气设备的额定电压； c 按最大负荷电流选择电气设备和额定电流。 (2)按短路条件校验电气设备的动稳定和热稳定 (3)开关电器断流能力校验 5-2 高压断路器如何选择？ 答：（1）根据使用环境和安装条件来选择设备的型号。 （2）在正常条件下，按电气设备的额定电压应不低于其所在线路的额定电压选择额定电压，电气设备的额定电流应不小于实际通过它的最大负荷电流选择额定电流。 （3）动稳定校验 )3(max sh I I ≥ 式中，) 3(sh I 为冲击电流有效值，max I 为电气设备的极限通过电流有效值。 （4）热稳定校验 im a t t I t I 2 )3(2∞≥ 式中，t I 为电气设备的热稳定电流，t 为热稳定时间。 （5）开关电器流能力校验 对具有断流能力的高压开关设备需校验其断流能力。开关电气设备的断流容量不小于安装点最大三相短路容量，即max .K oc S S ≥ 5-3跌落式熔断器如何校验其断流能力? 答：跌落式熔断器需校验断流能力上下限值,应使被保护线路的三相短路的冲击电流小于其上限值,而两相短路电流大于其下限值。 5-4电压互感器为什么不校验动稳定，而电流互感器却要校验？ 答：电压互感器的一、二次侧均有熔断器保护，所以不需要校验短路动稳定和热稳定。而电流互感器没有。 5-5 电流互感器按哪些条件选择？变比又如何选择？二次绕组的负荷怎样计算？ 答：1）电流互感器按型号、额定电压、变比、准确度选择。 2）电流互感器一次侧额定电流有20，30，40，50，75，100，150，200，400，600，800，1000，1200，1500，2000（A ）等多种规格，二次侧额定电流均为5A ，一般情况下，计量用的电流互感器变比的选择应使其一次额定电流不小于线路中的计算电流。保护用的电流互感器为保证其准确度要求，可以将变比选的大一些。 3） 二次回路的负荷取决于二次回路的阻抗的值。 5-6 电压互感器应按哪些条件选择？准确度级如何选用？ 答：电压互感器的选择如下： ●按装设点环境及工作要求选择电压互感器型号； ●电压互感器的额定电压应不低于装设点线路额定电压； ●按测量仪表对电压互感器准确度要求选择并校验准确度。
配电房电气设备安装标准和工艺要求《试行草案》 目录 第一部分：配电房高低压成套柜的安装标准和工艺要求 一、配电柜基础安装 二、配电柜安装 第二部分：电力变压器安装标准和工艺要求 一、电压为35KV以下干式变压器安装工艺标准和要求 二、1600KVA以下油浸变压器安装工艺标准和要求 第三部分：高低压柜硬母线安装标准和工艺要求 一、硬母线安装要求 二、硬母线固定要求 三、硬母线连接方式和要求 第四部分：二次回路安装和调试要求 一、控制电缆敷设的工艺要求 二、二次线安装（接线）工艺要求 三、相互动作试验（联动试验）要求 第五部分：安装工程全部结束后应做工作
第一部分：配电房高低压成套柜的安装标准和工艺要求 一、柜子基础： 1、基础型钢安装允许误差 2、根据高低压柜子的数量和尺寸， 决定槽钢的长度和宽度，要求尺寸准确，焊缝美观、牢固，要注意长和宽的槽钢表面要尽量做到水平。（如果这个水平不好，将要影响到安装到基础上的所有柜子的垂直度）。 3、基础接地点数≧2点，接地连接牢固，导通良好。 二、柜子安装： 1、安装位置要符合图纸要求 2、垂直度误差﹤1.5mm/m （用铅坠检查） 3、水平误差：相邻两柜顶部﹤2mm 成列柜顶部﹤5mm 4、盘面误差：相邻两盘边﹤1mm 成列盘面﹤5mm 5、盘间接缝﹤2mm 6、盘体固定：连接牢固，盘底用M8-10盘基螺丝把电柜安装固定在槽钢基础上，也可用电焊将每只电柜底部四面点焊一下，每个焊点宽度以 不直度 每米﹤1m/m 全长﹤5m/m 水平度 每米﹤1m/m 全长﹤5m/m 位置误差及不平度﹤5m/m
10mm左右为宜。 7、盘面上设备应平整、齐全，外观完好、无损，元件固定牢固，标志清晰 完整。 第二部分：电力变压器的安装工艺标准和要求 一、电压为35KV及以下干式变压器安装工艺标准和要求 工序检验项目性质质量标准备注 设备检查 外壳 及附 件 铭牌及接线图标志齐全清晰 附件清点齐全 绝缘子检查光滑、无裂纹 铁芯 检查 外观检查无碰上变形 铁芯紧固件检查紧固、无松动 铁芯绝缘电阻主要绝缘良好 铁芯接地主要只能1点接地 绕组 检查 绕组接线检查主要牢固正确 表面检查无放电痕迹及裂纹 绝缘电阻主要绝缘良好 引 出 线 绝缘层无损伤、裂纹 裸露导线外观主要无毛刺尖角 裸导体相间及对地距离主要按GBJ149-1990规 定 防抬件主要齐全、完好
高海拔地区户内设备器件选型和结构设计要求 1 高海拔地区的特征 一般来说，对于低压配电系统海拔在2000m 以上，高压配电系统海拔在1000m以上的地区统称为高海拔地区。据测算，我国高海拔地区面积占全国总面积65%。高海拔地区具有的自然气候条件较恶劣，其特征为： (1) 空气密度及气压较低。 (2) 空气温度较低，温度变化较大。 (3) 空气绝对湿度小。 (4) 太阳辐射强度较高。 (5) 降水量较少。 (6) 大风日多。 (7) 土壤温度较低，且冻结期长。 2 高海拔地区户内中压开关柜的设计要求 2.1 气压及空气密度的降低，引起了外绝缘强度的降低 2.1.1 对绝缘介质强度的影响 空气的介质绝缘强度是随着气压的升高而增加，在空气稀薄或真空状态下又随着真空度的提高而增加。试验表明，海拔每升高1000 m，平均气压则降低7.7～10.5 kPa，外绝缘强度降低8%～13%。 2.1.2 对电气间隙击穿电压的影响 对于设计定型的产品，由于电气间隙已固定，随着空气压力的降低，击穿电压也下降。为了保证产品在高海拔地区使用时有足够的耐击穿能力，必须增大电气间隙和爬电距离。 在不同海拔海拔高度，不同电压等级以空气作为绝缘介质柜内各相导体间及对地净距如下表 (单位： 当海拔在2000 要求。通常断路器和隔离开关的相间距决定了柜中铜排的相间距，所以断路器和隔离开关的相间距应该根据海拔高度选用。 12kV的断路器和隔离开关相间距有210，230，250，275mm四种，通常采用的铜排宽度有50，60，80，100mm三种，在不同的断路器、隔离开关相间距和铜排宽度下，铜排相间距如下： 210mm，铜排宽度不大于80mm时，电气间隙能够满足要求；铜排宽度为100mm时，海拔超过1000m就应该选用230mm相间距的断路器和隔离开关。对于12kV，不同海拔高度和铜排宽度，断路器和隔离开关相间距选择如下表：

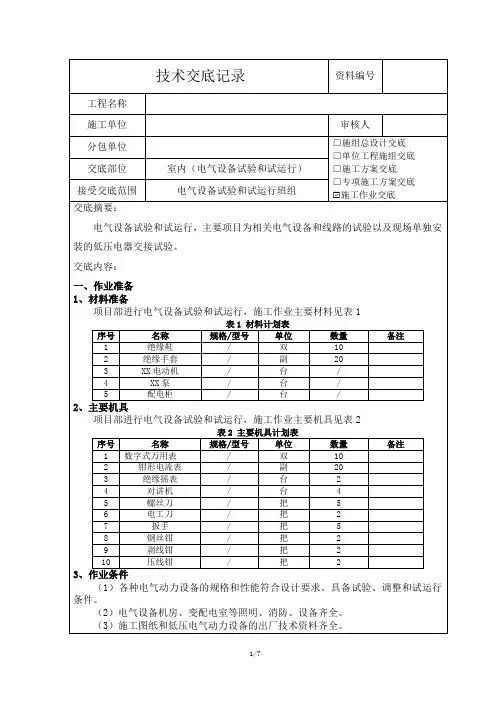

低压电气动力设备检测分项工程质量技术交底卡 专业技术负责人：交底人：接受人：
深圳市建设局、深圳市档案局监制深圳市文档服务中心印制低压电气动力设备检测分项工程质量技术交底卡
专业技术负责人：交底人：接受人： 深圳市建设局、深圳市档案局监制深圳市文档服务中心印制低压电气动力设备检测分项工程质量技术交底卡
专业技术负责人：交底人：接受人： 深圳市建设局、深圳市档案局监制深圳市文档服务中心印制低压电气动力设备检测分项工程质量技术交底卡
交底部位调机及工程车库日期2010 年 05 月 10 日 交底内容为60s；当回路中有电子元件设备时，试验时应将插件拔出或将其两端短接；48V及以下回路，可不做交流耐压试验。 注：二次回路是指电气设备的操作、保护、测量、信号等回路及其回路中的操动机构的线圈、接触器、断电器、仪表、互感器二次绕组等。 三、质量标准 3.1 主控项目 1. 试运行前，相关电气设备和线路应按《建筑电气工程施工质量验收规范》（GB 50303-2002）的规定试验合格。检验方法：检查试验记录。 2. 现场单独安装的低压电器交接试验项目应符合《建筑电气工程施工质量验收规范》(GB 50303-2002)的规定。在试运行前，要对相关的现场单独安装的各类低压电器进行单体的试验检测。低压电器交接试验，见表11-7。检验方法：检查试验记录。 3.2 一般项目 1. 成套配电(控制)柜、台、箱、盘的运行电压、电流应正常，各种仪表指示正常。 检验方法：观察检查和检查试验记录。 2. 电动机应试通电，检查转向和机械转动有无异常情况；可空载试运行的电动机，时间一般为2h，记录空载电流，且检查机身和轴承的温升。 3. 交流电动机在空载状态下(不投料)可启动次数及间隔时间应符合产品技术条件的要求；无要求时，连续启动2次的时间间隔不应小于5min，再次启动应在电动机冷却至常温下。空载状态(不投料)运行，应记录电流、电压、温度、运行时间等有关数据，且应符合建筑设备或工艺装置的空载状态运行(不投料)要求。检验方法：检查试运行记录。 4. 大容量（630A及以上）导线或母线连接处，在设计计算负荷运行情况下应做温度抽测记录， 专业技术负责人：交底人：接受人： 深圳市建设局、深圳市档案局监制深圳市文档服务中心印制低压电气动力设备检测分项工程质量技术交底卡 施工单位中国土木工程集团有限公司 GD2301003
高低压电气设备安装质量的控制要点 摘要：在当今世界科学技术的发展和进步下，社会市场对高低压电气设备的需 求量越来越大，高低压电气设备的质量成为多数人关注的问题。随着工业技术的 进步与发展，高低压电气设备的质量是人民群众安全的重要保证。本文主要针对 现在高低压电气设备中遇到的问题进行分析，找出发生问题的原因，找到一系列 补救的措施从根本上减少问题的发生，从而为工业领域平稳运行做出贡献。 关键词：高低压；电气；控制要点 现代信息技术的进步与社会科学技术经济的发展给工业的发展带来了良好的 契机。市场竞争十分激烈，同时也就涉及到了工业。要想提高企业的竞争力，归 根到底还是加强相关技术人才的教育。学生作为工业的有生力量，承担着发展工 业的希望。在为保证电气设备的实际安装质量，在电气设备安装过程中，必须做 好设备安装前、安装中、安装后的相应工作，确保设备处于良好的运行状态。 1.高低压电气设备安装问题 1.1配电设施安装问题 总的来说可以分为三个方面。在社会科技进步过程中，电气设备应用于现实 生活的各个领域中，在工业、日常生活中都随处可见电气工程的身影。在当前社 会工作效率下，施工企业为了寻求利益的最大化，加快了施工的进度，但是却大 大忽略了电气产品的安装质量。由于对方要求不合理，安装单位安全性意识较差，导致安装质量不达标。发生这些情况的主要原因就是因为安装方没有重视高低压 电气设备的安装安全，没有充分认识到安装安全的重要性。其次，安装管理团队 综合素质较差，管理人员不到位，在日常的管理工作中缺乏一定的管理经验，太 过盲目听从上级的指示和要求不顾及现实情况。并且，在安装管理工作中，技术 工作人员的年龄存在一些差距，在交流方面存在一些障碍。就当前设备安装人员 管理现状来讲，许多大型项目上的负责人还缺乏着一定的管理经验，有的甚至不 是专业性的工作人员。 1.2设备及材料问题 在当前的将电气设备行业中，其最根本的工作目的是为了将效益最大化，安 装方在确保安装工作完成质量的时候，既要在保证安装质量的基础上保证安装成本，又要合理利用安装成本，减少浪费，这样电力企业的实际效益才能做到最大化。但是在实际情况中，经常会出现安装成本的非合理性规划和材料的乱用，成 本的实际管理意识不高。在目前的电力企业管理中，企业对于安装生产成本处于 放手的状态，企业对于生产成本处于要多少给多少的状态。但是，缺少成本预算 的电气设备行业单位会因为项目在工程中缺少成本的重视不懂得有效的节约开支 而导致资源的浪费，从而无法实现最大化的经济收益。电气设备安装前，如果实 际成本控制不合理，或在设备材料的实际采购中存在一些认知问题，设备材料的 质量就会出现一定的问题。 2.高低压电气设备的调试工作管理与控制点 2.1团队管理 电气设备行业团队中所涉及的人员比较繁杂，在日常的管理工作中，管理人 员的综合素质显得尤为重要。如果一个团队有一个好的团队意识，团队人员团结 协作，所有的难题都可以通过自身的努力得以解决。管理工作者也可以根据各个 方面提供不同的工作策略。在今后的工作中，无论是管理人员，还是施工人员还 是技术设计人员均都必须受到相等的培训，在培训的过程中不仅要使其掌握更多
[作者:陈继红] [日期:2012 02 05] 低压配电柜的选型如何选择配电柜 目前在国内供配电系统中低压配电柜的型号有很多种, 它们的柜体结构﹑技术参数都有所不同。在下列因素的影响下, 设计好的图纸经常需要修改, 甚至是重新设计, 这样不但影响了供配电系统的施工计划, 还给配电柜厂家按时保质完成配电柜的生产带来了一定的困扰。影响已设计好的图纸变更的因素有如下几点: 1.配电柜厂家向用户推荐自己生产的也许并不适合用户的产品。 2. 设计院对某些新推出的柜型并不太了解只是根据用户要求进行设计。 3.用户对自己的需求并不十分了解, 选择柜型时不能根据自己所需进行选择。 为解决上述问题, 满足用户所需较准确选择配电柜具体型号, 下面针对国内供配电系统中常用的低压配电柜的特点进行分析。 目前在国内供配电系统中所常用的低压配电柜大致可分为两种,一种是国际电气有限公司所研制开发带有其品牌的低压配电柜( 以下简称为进口低压配电柜) , 此类产品只能由国际电气有限公司本身或授权国内知名配电柜生产厂家生产及销售, 其代表有法国施耐德电气有限公司的Prisma P、BLOKSET、OKKEN 低压配电柜、德国西门子股份公司的Sivcon 低压配电柜、德国金钟- 穆勒德Modan6000 低压配电柜、瑞士ABB 电器有限公司的MNS3 低压配电柜等; 另一种是国内配电柜生产厂家自主研制或仿制并通过3C 认证申请型号证书的低压配电柜( 以下简称为国产低压配电柜) , 此类产品中的代表有GGD 型交流低压配电柜、GCK 低压抽出式开关柜、GCS 低压抽出式开关柜、MNS低压抽出式开关柜、GCL 低压抽出式开关柜等。 进口低压配电柜的主要特点是无论是国际电气有限公司本身还是其授权厂家所生产的配电柜具体结构都能保持一致, 配电柜中所安装的主要电器元件都与国际电气有限公司的品牌保持一致, 在配电柜的明显位置上有进口品牌的标志。下面对上述进口配电柜的柜体结构﹑技术参数进行列表分析。 国产低压配电柜的主要特点是国内厂家所生产的同类型配电柜的具体型号不一致, 配电柜的具体结构也有所区别, 配电柜内所安装的主要电器元件可为进口知名品牌也可为国产品牌。下面对上述国产配电柜的柜体结构﹑技术参数进行列表分析。 在列表中所列出的技术参数是在配电柜选型中常用到的, 也是用户经常要求的。下面对列表中的技术参数进行说明。 1.主母线最大额定电流: 主母线最大能够承载的电流的额定值。 2.额定短时耐受电流: 由生产厂家给出的, 成套设备中某条电路在国家标准GB7251.1- 2005 中8.2.3 规定的试验条件下能安全承载的短时耐受电流方均根值。 3. 峰值短时耐受电流: 成套设备中某条电路在国家标准GB7251.1- 2005 中8.2.3 规定的试验条件下, 生产厂家规定此电路能够圆满地承受的峰值电流。 4.外壳防护等级: 根据IEC60529- 1989 标准由成套设备提供的防止触及带电部件, 以及外来固体的侵入和液体的进入的等级。具体等级划分详见IEC60529 标准。

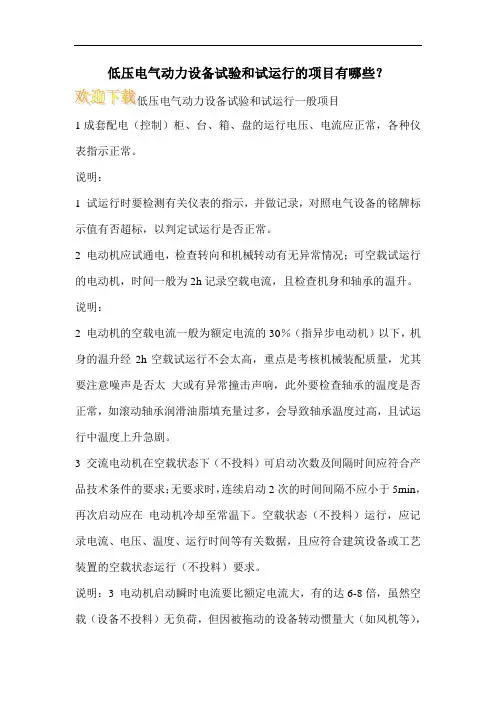

低压电气动力设备试运行记录 编号： 06-04 /（07-04）□□□
低压电气动力设备试运行记录说明 《建筑电气工程施工质量验收规范》GB50303 2002 3.3.7低压电气动力设备试验和试运行应按以下程序进行： 1 设备的可接近裸露导体接地（PE）或接零（PEN）连接完成，经检查合格，才能进行试验； 2 动力成套配电（控制）柜、屏、台、箱、盘的交流工频耐压试验、保护装置的动作试验合格，才 能通电； 3控制回路模拟动作试验合格，盘车或手动操作，电气部分与机械部分的转动或动作协调一致，经检查确认，才能空载试运行。 10 低压电气动力设备试验和试运行 10.1主控项目 10.1.1试运行前，相关电气设备和线路应按本规范的规定试验合格。 10.1.2现场单独安装的低压电器交接试验项目应符合本规范附录Ｂ的规定。 10.2一般项目 10.2.1成套配电（控制）柜、台、箱、盘的运行电压、电流应正常，各种仪表指示正常。 10.2.2电动机应试通电，检查转向和机械转动有无异常情况；可空载试运行的电动机，时间一般为2h， 记录空载电流，且检查机身和轴承的温升。 10.2.3交流电动机在空载状态下（不投料）可启动次数及间隔时间应符合产品技术条件的要求；无要求 时，连续启动2次的时间间隔不应小于5min，再次启动应在电动机冷却至常温下。空载状态（不投料）运行，应记录电流、电压、温度、运行时间等有关数据，且应符合建筑设备或工艺装置的空载状态运行（不投料）要求。 10.2.4大容量（630A及以上）导线或母线连接处，在设计计算负荷运行情况下应做温度抽测记录，温 升值稳定且不大于设计值。 10.2.5电动执行机构的动作方向及指示，应与工艺装置的设计要求保持一致。
低压电气动力设备检测、试验和试运行施工工艺标准 1 适用范围 本工艺标准用于建筑电气工程的低压电气动力设备检测试验和试运行。 2 施工准备 2.1 材料要求 2.1.1 设备、仪器仪表、材料进场检验结论应有记录，确认符合《建筑电气工程施工质量验收规范》（GB50303-2002）规定，才能在施工中应用。 2.1.2 依法定程序批准进入市场的新设备、仪器仪表、材料验收，除符合《建筑电气施工程质量验收规范》（GB50303-2002）规定，才能在施工中应用。 2.1.3 依法定程序批准进入市场的新设备、仪器仪表、材料验收，除符合《建筑电气工程施工质量验收规范》（GB50303-2002）规定外，尚应提供安装、使用、维修和试验要求等技术文件。 2.1.4 进口电气设备、仪器仪表和材料进场验收，除符合《建筑电气工程施工质量验收规范》（GB50303-2002）规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。 2.1.5电气设备上计量仪表和与电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内。 2.1.6因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合《建筑电气工程施工质量验收规范》（GB50303-2002）和相关技术标准规定，才能在施工过程中应用。 2.2 主要机具 低压电气设备交接试验常用主要仪器设备，见表2.2 表2.2 低压电气设备交接试验常用主要仪器设备 序号名称型号级类用途备注 1 低压大电流变压器DDG-10/0.5 供电流互感器特性试验、低压断路器脱扣试验及熔断器特性试验 2 多量程电流互感器HL-25型 HL-26型 0.2 供电流互感器特性试验，检验电表，扩 大量程用及检验继电器保护动作电流 的测试 3 仪用电压互感器HJ10型0.2 检验电表扩大量程用 4 双综双扫示波器ST-22型测量电压、电流、频率，相位波形和各种参数等 5 交直流稳压器613-4 作稳压电源用 6 携带式晶体管参数测试仪JS-7A 测量晶体管参数用 7 数字式频率计PP4 测量频率用 8 钳形交流电流电压表T-302 2.5 测量交流电流和电压 9 单相相位表D26~cosф 1.0 测量单相交流电压与电流之间的相位角 166
一．断路器的选择 1．一般低压断路器的选择 (1)低压断路器的额定电压不小于线路的额定电压.
(2)低压断路器的额定电流不小于线路的计算负载电流. (3)低压断路器的极限通断能力不小于线路中最大的短路电流. (4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25 (5)脱扣器的额定电流不小于线路的计算电流. (6)欠压脱扣器的额定电压等于线路的额定电压. 2．配电用低压断路器的选择 (1)长延时动作电流整定值等于0. 8~1倍导线允许载流量. (2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间. (3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流。K为电动机的启动电流倍数。Idem为最大一台电动机额定电流. (4)短延时的延时时间按被保护对象的热稳定校核. (5)无短延时时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7~2. (6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值. 3．电动机保护用低压断路器的选择 (1)长延时电流整定值等于电动机的额定电流. (2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的
某一挡. (3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额定电流。绕线转子电动机时为(3~6)倍脱扣器额定电流. 4．照明用低压断路器的选择 (1)长延时整定值不大于线路计算负载电流. (2)瞬时动作整定值等于(6~20)倍线路计算负载电流. 二．漏电保护装置的选择 1．形式的选择 一般情况下,应优先选择电流型电磁式漏电保护器,以求有较高的可 靠性. 2．额定电流的选择 漏电保护器的额定电流应大于实际负荷电流. 3．极数的选择 家庭的单相电源,应选用二极的漏电保护器。若负载为三相三线,则选用三极的漏电保护器。若负载为三相四线,则应选用四极漏电保护器. 4．额定漏电动作电流的选择(即灵敏度选择) 为了使漏电保护器真正起到保安作用,其动作必须正确可靠,即应该 具有合适的灵敏度和动作的快速性. 灵敏度,即漏电保护器的额定漏电动作电流,是指人体触电后流过人 体的电流多大时漏电保护器才动作. 灵敏度低,流过人体的电流太大,起不到保护作用。灵敏度过高,又会造成漏电保护器因线路或电气设备在正常微小的漏电下而误动作(家

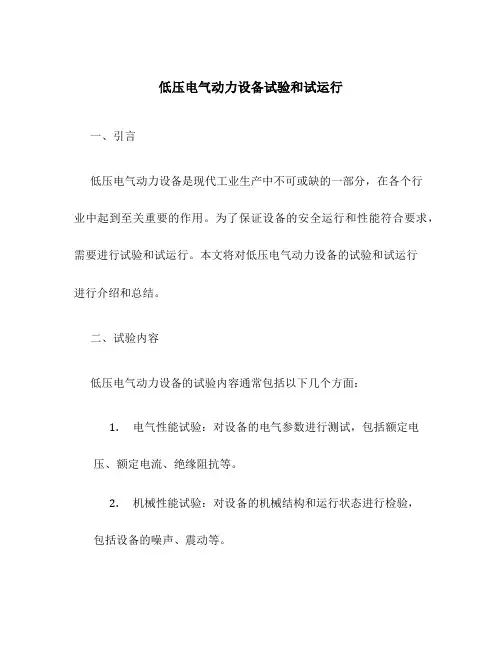

低压电气动力设备试验和试运行 1 施工准备 1.1技术准备 1.1.1认真学习和审查图纸资料 （1）电气原理图 调试工作之前，应结合设备的说明书仔细阅读，搞清设备的工作原理及电气控制各环节之间的关系。对于重点部位、中心的、关键的装置和设施，应反复阅读，加深理解。 （2）接线图和安装图 通过熟悉接线图，了解电气元、器件的安装位置和内部接线的情况，对做外部联线时，在导线截面、数量、长短、走向等方面起指导、参考作用。 （3）产品说明书 了解产品的型号、规格、主要技术指标、主要环节的工作原理，以及安装、调整和维修的注意事项等。应很好仔细阅读，增强熟悉强度（包括在出厂资料中提出的特殊要求）。 1.1.2组织技术学习 学习电气调试专业技术（尤其是新点、难点）和安全操作技术，提高预防事故和职业危害的能务。 1.1.3编制调整试验、试运行方案（包括安全技术措施） 试运行具体内容如下： （1）试运的目的； （2）试运的范围； （3）试运应具备的条件； （4）试运前的各项准备工作； （5）试运的内容、步骤和操作方法； （6）试运中可能出现的问题和采取的对策； （7）安全措施；
（8）试运所需的工具、仪器、仪表和材料； （9）试运人员的组织和分工。 建筑电气动力工程的空载试运行，应按《建筑电气工程施工质量验收规范》（GB50303—2002）规定执行。建筑电气动力工程的负荷试运行，依据电气设备及相关建筑设备的种类、特性、编制试运方案或作业指导书，并应经施工单位批准，监理单位确认后执行。 1.2材料要求 对电气设备、仪器仪表、材料的要求： （1）设备、仪器仪表、材料进场检验结论应有记录，确认符合《建筑电气工程施工质量验收规范》（GB 50303—2002）规定，才能在施工中应用。 （2）依法定程序批准进入市场的新设备、仪器仪表、材料验收，除符合《建筑电工程施工质量验收规范》（GB50303—2002）规定外，尚应提供安装、使用、维修和试验要求等技术文件。 （3）进口电气设备、仪器仪表和材料进场验收，除符合《建筑电气工程施工质量验收规范》（GB50303—2002）规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。 （4）电气设备上计量仪表和与电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内。 （5）因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合《建筑电气工程施工质量验收规范》（GB50303—2002）和相关技术标准规定，才能在施工中应用。 1.3作业条件 （1）门窗安装完毕； （2）运行后无法进行的和影响安全运行的施工工作完毕； （3）施工中造成的建筑物损坏部分应修补完整。
| 高低压主要电气设备基本性能及设计选择 一、低压电气设备： 1.低压塑壳断路器：是低压配电中的主要电气设备。 A）额定工作电压：690V，应用于380V,660V的低压配电线路中，线路电压小于断路器的额定工作电压。 B）壳架电流：NSE100N CM1-100M C）长延时脱扣器（过载、过负荷保护）额定电流：通常IN=50A，也是长延时的整定电流（开关的整定电流）。 D）瞬时脱扣电流：往往照明是6倍，配电10倍，电动机12倍长延时整定电流。 ~ 整定依据： 配电：是热磁脱扣也就是复式脱扣，出厂就整定好了不能动，但有的可调如：CM1带Z。 电动机：电磁脱扣。（电机保护断路器的整定电流大于最大一台电机的起动电流+其余电机的计算电流）。 E）静触头接电源，动触头接负荷（施耐德产品均可）。 F）附件MX，分励脱扣（分励脱扣需要电源才能动作），失压脱扣。 G）漏电保护： 正常情况通断电路可以带负荷操作，并切断线路故障。 H）分断能力。 2.< 3.智能断路器： 空气断路器的框架电流和脱扣器的额定电流都较塑壳断路器大。一般用在变压器的低压总进线开关，除了电流可以整定外，其动作时间也可以整定。短延时脱扣电流是长延时脱扣电流的4～6倍，瞬时脱扣电流是长延时脱扣电流8～10倍。 施耐德产品常熟开关产品 塑壳断路器最大630A 最大800A 空气断路器800～6300A 1000～4000A 4.隔离开关： 在电路中起隔离作用。主要是和断路器配合使用，使断路器在停电检修时和线路隔离。 低压隔离开关HP11～14系列，有明显的断开点，其安全标识可放心操作。现在规范规定：由市电引入的低压电源线路，应在电源箱的受电端设置具有隔离作用和保护作用的电器。如多层和别墅选用带隔离作用的断路器（严格的讲这是看不到明显的断开点的）。 低压配电规范规范：当维护、测试和检修设备需要断开电源时，应设置隔离电器。该电器的选择应大于线路的工作电压和电流，没有保护，不需要和谁配合。一般是起隔离作用，当有灭弧罩时，也可带负荷操作，一般其电流要小于该允许通过电流的一半。 5.刀熔开关：SGR1、HR13 ： 刀熔开关既属于隔离电器又属于保护电器。刀熔开关的熔体电流大于动力系统配电线路中最大一台电动机的起动电流和其余电动机的计算电流，再乘以一个系数。一般：a）熔体电流大于回路中的计算电流；b)照明回路中熔体电流应小于回路中气体放电灯的启动电流。刀熔开关也有的分断能力。短路时熔体熔断，刀开关不打开。刀开关的情况与
主要低压电气设备的安全要求 (标准版) Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety. ( 安全管理) 单位：_______________________ 部门：_______________________ 日期：_______________________ 本文档文字可以自由修改
主要低压电气设备的安全要求(标准版) 低压电气设备主要包括低压保护电器，开关电器和电动机等。 一、低压保护电器 保护电器主要包括各种熔断器、磁力起动器的热断电器、电磁式过电流继电器和失压(欠压)脱扣器、低压断路器的热脱扣器、电磁式过电流脱扣器和失压(欠压)脱扣器等。继电器和脱扣器的区别在于：前者带有触头，通过触头进行控制；后者没有触头，直接由机械运动进行控制。 1．保护类型 保护电器分别起短路保护、过载保护和失压(欠压)保护的作
用。 短路保护是指线路或设备发生短路时，迅速切断电源。熔断器、电磁式过电流继电器和脱扣器都是常用的短路保护装置。应当注意，在中性点直接接地的三相四线制系统中，当设备碰壳接地时，短路保护装置应该迅速切断电源，以防触电。在这种情况下，短路保护装置直接承担人身安全和设备安全两方面的任务。 过载保护是当线路或设备的载荷超过允许范围时，能延时切断电源的一种保护。热继电器的热脱扣器是常用的过载保护装置；熔断器可用作照明线路或其它没有冲击载荷的线路或设备的过载保护装置。由于设备损坏往往造成人身事故，过载保护对人身安全也有很大意义。 失压(欠压)保护是当电源电压消失或低于某一限度时，能自动断开线路的一种保护。其作用是当电压恢复时，设备不致突然起动，造成事故；同时，能避免设备在过低的电压下勉强运行而损坏。 2．电气设备外壳防护等级
低压系统电气设备选用原则 二．漏电爱护装置的选择 1．形式的选择 一样情形下,应优先选择电流型电磁式漏电爱护器,以求有较高的可靠性. 2．额定电流的选择 漏电爱护器的额定电流应大于实际负荷电流. 3．极数的选择 家庭的单相电源,应选用二极的漏电爱护器;若负载为三相三线,则选用三极的漏电爱护器;若负载为三相四线,则应选用四极漏电爱护器. 4．额定漏电动作电流的选择(即灵敏度选择) 为了使漏电爱护器真正起到保安作用,其动作必须正确可靠,即应该具有合适的灵敏度和动作的快速性. 灵敏度,即漏电爱护器的额定漏电动作电流,是指人体触电后流过人体的电流多大时漏电爱护器才动作. 灵敏度低,流过人体的电流太大,起不到爱护作用;灵敏度过高,又会造成漏电爱护器因线路或电气设备在正常微小的漏电下而误动作(家庭一样为5mA 左右).家庭装于配电板上的漏电爱护器,其额定漏电动作电流宜为15~30mA 左右;针对某一设备用的漏电爱护器(如落地电扇等),其额定漏电动作电流宜为5~10mA. 快速性是指通过漏电爱护器的电流达到动作电流时,能否迅速地动作.合格的漏电爱护器的动作时刻不应大于0.1s,否则对人身安全仍有威逼. 三．热继电器的选择 选择热继电器作为电动机的过载爱护时,应使选择的热继电器的安秒特性位于电动机的过载特性之下,并尽可能地接近,甚至重合,以充分发挥电动机的能力,同时使电动机在短时过载和启动瞬时[(4~7)IN电动机]时不受阻碍. 1．热继电器的类型选择 一样场所可选用不带断恩爱护装置的热继电器,但作为电动机的过载爱护时应选用带断恩爱护装置的热继电器. 2．热继电器的额定电流及型号选择
低压电气设备安全 低压电气设备安全主要是指1000V以下的供配电系统中的设备或装置及其操作安全问题。 第一节低压电气设备安全工作基本要求 一．低压电气设备巡视检查 为了保证对用电场所的正常供电，对配电屏上的仪表和电器应经常进行检查和维护，并做好记录，以便随时分析运行及用电情况，及时发现问题和消除隐患。 对运行中的低压配电屏，通常应检查以下内容： （1）配电屏及屏上的电气元件的名称、标志、编号等是否清楚、正确，盘上所有的操作把手、按钮和按键等的位置与现场实际情况是否相符，固定是否牢靠，操作是否灵活。 （2）配电屏上表示“合”“分”等信号灯和其他信号指示是否正确；（3）隔离开关、断路器、熔断器、和互感器等的触点是否牢靠，有无过热、变色现象； （4）二次回路导线的绝缘是否破损、老化； （5）配电屏上标有操作模拟板时，模拟板与现场电气设备的运行状态是否对应； （6）仪表或表盘玻璃是否松动，仪表指示是否正确。 （7）配电室内的照明灯具是否完好，照度是否明亮均匀，观察仪表时有无眩光。 （8）巡视检查中发现的问题应及时处理，并记录。
二．低压带电工作安全要求 低压带电工作应设专人监护，使用有绝缘柄的工具，工作时站在干燥的绝缘物上，戴绝缘手套和安全帽，穿长袖衣，严禁使用锉刀、金属尺和带有金属物的毛刷、毛掸等工具。 在高低压同杆架设的低压带电线路上工作时，应先检查与高压线的距离，采取防止误碰高压带电设备的措施。 第二节主要低压电气设备的安全要求 低压设备主要包括低压保护电器，开关电器和电动机等。 一．低压保护电器 保护电器主要包括和种熔断器、磁力起动器的热断电器、电磁式过电流继电器和失压（欠压）脱扣器、低压断路器的热脱扣器、电磁式过电流脱扣器和失压（欠压）脱扣器等。 继电器和脱扣器的区别：前者带有触头，通过触头进行控制；后者没有触头，直接由机械运动进行控制。 1．保护类型 保护电器分别起短路保护、过载保护和失压（欠压）保护的作用。 短路保护是指线路或设备发生短路时，迅速切断电源。 过载保护是当线路或设备的载荷超过允许范围时，能延时切断电源的一种保护。 失压（欠压）保护是当电源电压消失或低于某一限度时，能自动断开
高原电气设备的选型 电气设备在选型中，因海拔高而考虑降容，要选择比低海拔容量更大的设备，比如空气开关，低海拔能通过50A 电流，在2000米以上要除以80%，每上升100米减低1%，不理解是为什么！ 我想可能是这样，海拔高，通常是一种温度比较低，而通常的绝缘材料在低温下会发生一系列的物性变化。另外温度的变化也会引起湿度的变化，还有空气的稀薄，也会降低绝缘。因此要考虑。 答案补充海拔高100米，温度降低0.6度。温度的降低直接导致了绝缘材料的绝缘性能下降，如脆化，强度贬低等。另外，海拔高的地方温差教大，容易产生凝结雾气，降低绝缘。还有温度下降，海拔高导致空气稀薄，相当于绝缘空气层薄了，同时湿度会相应变大。因为这些原因，防止过流击穿，要降低容量。海拔高度超过1000m 的地区称为高原地区。高原地区气候的主要特征是:气压、温度、湿度随海拔的增高而减小,太阳幅射随海拔增高而增高。于是给电器元件的运行带来了许多不利的影响。而我国的一般电器元件则是按海拔≤1000m 的环境条件设计的。因此研究高原环境对采金船电气产品及设备的影响及其所采取的措施,对今后指导采金船电气设计和低压电器元件的选型是有着一定的意义。 不同海拔高度的大气压、空气密度和湿度 海拔高度(m) 0 1000 1500 2000 2500 3000 3500 相对大气压 1 0.888 0.835 0.786 0.741 0.695 0.655 相对空气密度1 0.9085 0.865 0.824 0.784 0.745 0.708 绝对湿度(g/m3) 11 7.64 6.37 5.33 4.42 3.68 3.08 从上表可以看出，在3500m 处的大气压仅为海平面大气压的65.5%。日温差大、风沙大，引起热胀冷缩变化剧烈，使设备密封不易保持，密封材料老化快，产生渗漏。 由于低温、昼夜温差大，使仪表中的线性元件特性发生线性变化，测试仪表（包括压力表、液压表、流量计等）普遍存在精度降低、重复性差，零点漂移严重。
Ⅰ基本要求和内容 （1）电气设备调试记录应包括高低压配电装置、电力变压器、发电机组、备用和不间断电源设备、电气动力设备和低压电器等电气设备的试验调整报告、交接试验报告和电气设备（系统）试运行记录等。 （2）高压的电气设备和布线系统及继电保护系统的试验调整和交接试验必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150〔以下简称GB50150〕的规定，并出具试验调整、交接试验报告。 （3）低压的电气设备和布线系统的试验调整和交接试验应符合现行国家标准GB50303规定，并出具试验调整和交接试验报告。 （4）发电机交接试验包括静态试验和运转试验，其试验部位、试验内容和试验结果应符合设计要求、设备技术文件和现行国家标准GB50303规定，并填写试验调整和交接试验报告，并经有关人员签证齐全。 （5）现场单独安装的低压电器交接试验内容、试验结果应符合现行国家标准GB50303规定，并填写试验调整、交接试验报告，并经有关人员签证齐全。 （6）高低压变配电装置试运行应符合下列规定： 1）试运行应在试运行前有关的电气试验调整、交接试验项目完成，并出具合格试验调整、交接试验报告，以及施工单位编制出书面试运行方案或作业指导书，明确试运行程序后，方可进行； 2）二次回路应在绝缘电阻测试合格后，方可接通控制电源和操作电源，模拟试验二次回路的控制、联锁、保护和信号等动作均必须符合设计要求，且灵敏可靠、正确无误。若有不正常，必须查明原因，排除故障，并做好记录； 3）试运行过程应严格按照设备技术文件和试运行方案中的程序和步骤认真操作，做好各项调试，测量记录各项运行数据，检查各部位有无异常情况； 4）试运行过程若出现质量事故，必须查明事故原因，及时处理，并做好记录； 5）填写试运行记录，并经有关人员签证齐全。 （7）发电机组试运行应符合下列规定： 1）发电机组空载试运行应在静态试验、随机配电盘控制柜接线检查合格后进行； 2）负荷试运行应在调试和空载试运行合格后进行； 3）试运行过程应严格按照设备技术文件和试运行方案中的程序和步骤认真操作，做好各项调试，测量记录各项运行数据，检查各部位有无异常情况； 4）按设计的自备电源使用分配预案进行预定负荷试验，机组连续运行12h，无机械、电气等故障和无漏油、漏水、漏气等缺陷，试运行合格，才能投入使用；
编号：SY-AQ-09800 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 低压电气设备安全工作基本要 求 Basic requirements for safety work of low voltage electrical equipment
低压电气设备安全工作基本要求 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管 理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关 系更直接，显得更为突出。 一、低压电气设备巡视检查 为了保证对用电场所的正常供电，对配电屏上的仪表和电器应经常进行检查和维护，并做好记录，以便随时分析运行及用电情况，及时发现问题和消除隐患。 对运行中的低压配电屏，通常应检查以下内容： (1)配电屏及屏上的电气元件的名称、标志、编号等是否清楚、正确，盘上所有的操作把手、按钮和按键等的位置与现场实际情况是否相符，固定是否牢靠，操作是否灵活。 (2)配电屏上表示“合”、“分”等信号灯和其他信号指示是否正确。 (3)隔离开关、断路器、熔断器和互感器等的触点是否牢靠，有无过热、变色现象。 (4)二次回路导线的绝缘是否破损、老化。 (5)配电屏上标有操作模拟板时，模拟板与现场电气设备的运行状态
是否对应。 (6)仪表或表盘玻璃是否松动，仪表指示是否正确。 (7)配电室内的照明灯具是否完好，照度是否明亮均匀，观察仪表时有无眩光。 (8)巡视检查中发现的问题应及时处理，并记录。 二、低压带电工作安全要求 低压带电工作应设专人监护，使用有绝缘柄的工具，工作时站在干燥的绝缘物上，戴绝缘手套和安全帽，穿长袖衣，严禁使用锉刀、金属尺和带有金属物的毛刷、毛掸等工具。 在高低压同杆架设的低压带电线路上工作时，应先检查与高压线的距离，采取防止误碰高压带电设备的措施。 在低压带电导线未采取绝缘措施前，工作人员不得穿越。在带电的低压配电装置上工作时，要保证人体和大地之间、人体与周围接地金属之间、人体与其它导体之间有良好的绝缘或相应的安全距离。应采取防止相间短路和单相接地的隔离措施。上杆前先分清相、中性线，选好工作位置。断开导线时，应先断开相线，后断开中性零
水泵试运行调试记录 GB50242—2002 工程名称 子分部工程名称 室内给水 分项工程名称 给水设备 系统 安装 设备名称 规格型号 XBD10/30- 位号 20 层接力供水 100×5 设备间（备） 运转日期 运转时间 2 小时 环境温度 29℃ 扬程 100M 功率 45KW 流量 108m 3/h 转数 1475 泵 转数 1480r/min 电 电流 84.7 动 功率 45KW 机 电压 380V 效率 72‰ 类别 三相异步电动机 地脚螺栓紧固无松动； （符合要求 ） 检 盘动泵轴无卡阻现象； （符合要求 ） 查 叶轮转向正确； （符合要求 ） 项 无异常振动与声响； （符合要求 ） 目 电机运行功率符合文件规定值； （符合要求 ） 轴承 滚动： 54 （≤ 70℃）； 温升： 25 （≤ 35℃）； 温度 滑动： / （≤ 75℃）； 温升： / （≤ 40℃）； 验 收 经检查，水泵运转正常，运行技术性能参数符合设备技术文件及施工质量 意 验收规范要求。 见 监理 质检员： 单位： （签章） 施工单位： （签章） （建设） 施工员： 郑州市重点建设工程质量监督中心监制
GB50242—2002 工程名称 子分部工程名称 室内给水 分项工程名称 给水设备 系统 安装 设备名称 自动喷淋接力水泵 规格型号 XBD10/30- 位号 20 层接力供水 100×5 设备间（主） 运转日期 运转时间 2 小时 环境温度 29℃ 扬程 100M 功率 45KW 流量 108m 3/h 转数 1475 泵 转数 1480r/min 电 电流 84.7 动 功率 45KW 机 电压 380V 效率 72‰ 类别 三相异步电动机 地脚螺栓紧固无松动； （符合要求 ） 检 盘动泵轴无卡阻现象； （符合要求 ） 查 叶轮转向正确； （符合要求 ） 项 无异常振动与声响； （符合要求 ） 目 电机运行功率符合文件规定值； （符合要求 ） 轴承 滚动： 55 （≤ 70℃）； 温升： 26 （≤ 35℃）； 温度 滑动： / （≤ 75℃）； 温升： / （≤ 40℃）； 验 收 经检查，水泵运转正常，运行技术性能参数符合设备技术文件及施工质量 意 验收规范要求。 见 监理 质检员： 单位： （签章） 施工单位： （签章） （建设） 施工员： 郑州市重点建设工程质量监督中心监制
