变压器保护训练题(答案)

继电保护试题库一、选择题：（每题1分）1、省电网220千伏及以上线路、母线、发电机、变压器等电气元件正常运行均应有（ C ）；若该保护退出，必须采取临时措施，否则一次设备必须停役。

(A)高频保护； (B)后备保护； (C)快速保护； (D)过流保护第十章第一节 22、距离保护Ⅱ段的保护范围一般为（ C ）。

(A)线路全长85%； (B)线路全长；(C)线路全长及下一线路的30%~40%； (D)线路全长及下一线路全长第六章第一节 23、当变压器外部故障时，有较大的穿越性短路电流流过变压器，这时变压器的差动保护（ C ）。

(A)立即动作； (B)延时动作； (C)不应动作； (D)视短路时间长短而定第八章第三节 34、电压互感器失压时，线路保护应将（ C ）自动闭锁。

(A)电流差动保护； (B)电流速断保护； (C)距离保护； (D)零序电流保护第六章第五节 35、零序电流的大小，主要取决于（ B ）。

（A）发电机是否接地；（B）变压器中性点接地的数目；（C）用电设备的外壳是否接地；（D）故障电流。

第五章第一节 26、只有发生（ C ），零序电流才会出现。

(A)相间故障； (B)振荡时； (C)接地故障或非全相运行时； (D)短路。

第五章 27、变压器过流保护加装复合电压闭锁可以（ C ）。

(A)加快保护动作时间； (B)增加保护可靠性； (C)提高保护的灵敏度； (D)延长保护范围。

第八章第五节 28、零序保护能反应下列哪种故障类型（ A ）。

（A）只反映接地故障；（B）反映相间故障；（C）反映变压器故障；（D）反映线路故障。

第五章第一节 19、在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压（ B ）。

(A)距故障点越远就越高； (B)距故障点越近就越高；(C)与故障点距离无关； (D)距离故障点越近就越低。

第五章第一节 210、大电流接地系统中，任何一点发生单相接地时，零序电流等于通过故障点电流的（ C ）。

2022年电力变压器知识考试题库及答案（共142题）1.变压器是一种静止的电气设备，它利用(C)将一种电压等级的交流电转变成同频率的另一种电压等级的交流电。

P67A、电路原理B、电力原理C、电磁感应原理D、电工原理2.变压器是一种（D）的电气设备，它利用电磁感应原理将一种电压等级的交流电转变成同频率的另一种电压等级的交流电。

P67A、滚动B、运动C、旋转D、静止3.电力变压器按冷却介质可分为（A）和干式两种。

P67A、油浸式B、风冷式C、自冷式D、水冷式4.仪用互感器分（B）两种。

P67A、电力变压器和电流互感器B、电流互感器和电压互感器C、特种互感器和电流互感器D、特种互感器和电压互感器5.变压器铁芯的结构一般分为(C)和壳式两类。

P68A、圆式B、角式C、心式D、球式6.变压器的铁芯是（A）部分。

P68A、磁路B、电路C、开路D、短路7.变压器(B)铁芯的特点是铁轭不仅包围绕组的顶面和底面，而且还包围绕组的侧面。

P68A、圆式B、壳式C、心式D、球式8.由于(C)铁芯结构比较简单，绕组的布置和绝缘也比较容易，因此被我国电力变压器主要采用。

P68A、圆式B、壳式C、心式D、球式9.绕组是变压器的电路部分，一般用绝缘（A）P69A、铜线B、铝线C、铁线D、钢线10.变压器的冷轧硅钢片的厚度有0.35、0.30、( A )mm等多种。

P69A、0.27B、0.37C、0.47D、0.5711.为了供给稳定的电压、控制电力潮流或调节负载电流，均需对变压器进行(A )调整。

P70A、电压B、电流C、有功D、无功12.变压器中，一般情况下是在（A）上抽出适当的分接。

P70A、高压绕组B、中压绕组C、低压绕组D、第三绕组13.根据高、低压绕组排列方式的不同，变压器绕组分为同心式和(D)两种。

P70A、同心式B、混合式C、交叉式D、交叠式14.变压器中，变换分接以进行调压所采用的开关，称为(A)。

P70A、分接开关B、分段开关C、负荷开关D、分列开关15.对于交叠式绕组变压器，为了减少绝缘距离，通常将（C）靠近铁轭。

三相变压器测试题及答案一、选择题（每题2分，共10分）1. 三相变压器的一次绕组和二次绕组的匝数之比是（）。

A. 相等B. 不相等C. 相等或不相等D. 无法确定答案：B2. 三相变压器的铁损与（）有关。

A. 负载电流B. 频率C. 磁通密度D. 以上都是答案：D3. 三相变压器的空载电流主要由（）组成。

A. 电阻电流B. 电感电流C. 铁损电流D. 铜损电流答案：C4. 三相变压器的效率在（）时最高。

A. 空载B. 满载C. 过载D. 轻载答案：B5. 三相变压器的短路阻抗是（）的比值。

A. 短路电压与短路电流B. 空载电流与空载电压C. 负载电流与负载电压D. 空载电压与负载电压答案：A二、填空题（每题2分，共10分）1. 三相变压器的相位差是_________度。

答案：1202. 三相变压器的额定容量是指在_________条件下，变压器能长期稳定工作的最大输出功率。

答案：额定电压、额定电流3. 三相变压器的变压比是指一次绕组与二次绕组的_________之比。

答案：电压4. 三相变压器的空载损耗主要包括_________损耗和_________损耗。

答案：铁损、铜损5. 三相变压器的负载损耗是指在_________时，变压器的损耗。

答案：负载电流三、简答题（每题10分，共20分）1. 简述三相变压器的工作原理。

答案：三相变压器的工作原理基于电磁感应现象。

当交流电通过一次绕组时，会在铁芯中产生交变磁通，这个磁通会穿过二次绕组，根据法拉第电磁感应定律，在二次绕组中感应出交流电压。

通过改变一次和二次绕组的匝数比，可以实现电压的升高或降低。

2. 什么是三相变压器的短路试验？其目的是什么？答案：三相变压器的短路试验是指在变压器的二次侧短路的情况下，测量一次侧的短路电流和短路损耗。

其目的是确定变压器的短路阻抗，以及检查变压器的内部结构是否正常，是否存在短路现象。

变压器及保护培训试题附答案Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】变压器及保护培训试题一.填空（每题4分，共40分）1.变压器高低压绕组的排列方式主要分为交叠式和两种。

2.三相变压器绕组为Y联结时，绕组相电压乘以√3就等于。

3.多绕组变压器的额定容量是。

4.变压器一次绕组加的额定电压，在给定的负载功率因数下，二次空载电压和二次负载电压之差与二次额定电压的比值称为变压器的电压调整率。

5.自耦变压器中性点必须接地，是为了避免当高压侧电网发生单相接地故障时。

6.继电保护后备保护逐级配合是指。

7.变压器瓦斯保护轻瓦丝作用于重瓦斯运用于。

8.变压器短路故障的后备保护，主要作为的保护9.正常运行时，阻抗继电器测量的阻抗为短路故障时，测量的阻抗为。

10.所谓运行中的设备是指或带电及带电的设备。

二.选择（每题4分，共40分）1.如果变压器铁芯采用的硅钢片的单片厚度越厚，则( )。

A．铁芯中的铜损耗越大B．铁芯中的涡流损耗越大C．铁芯中的涡流损耗越小2.电流互感器工作时，相当于一台( )的变压器。

3.A．空载运行? B．负载运行 C．短路运行3.绕组Dd联接的三相变压器的一次侧的额定电流等于( )A．变压器额定容量除以一次侧额定电压的√2倍B．变压器额定容量除以一次侧额定电压的√3倍C．变压器额定容量除以二次侧相电压的3倍4.变压器二次侧带负载下的调压称为()。

A．无励磁调压 B．有载调压 C．无载调压5.变压器吸湿器的作用是吸收（）中的水分，确保储油柜内上部空气的干燥。

A.水? B.油C.空气6.电力变压器按冷却介质分为（）和油浸式两种。

A.风冷式B.自冷式C.干式7.三相变压器绕组为Y联结时，以下说法正确的有( )。

A．绕组相电流就等于绕组的最大电流B．绕组线电压等于相电压乘以√3C.绕组相电流就等于线电流 D．绕组相电流就等于绕组的最小电流。

8.一台单相变压器的一、二次侧绕组匝数分别为1200和300，则该变压器的变比为( )。

变压器保护：1、变压器瓦斯保护接线中的中间继电器应是（）。

A．快速动作的继电器B．带延时的继电器C．慢速动作的继电器2、变压器在外部短路时差动保护将（）。

A．正确动作B．误动作C．不动作3、电力系统中变压器通常采用Y，d11接线方式，两侧线电流的相位相差（）。

A．30o B．45o C．60o D．90o4、变压器气体保护的主要元件是气体继电器，安装在（）。

A．变压器油箱内B．变压器油箱与油枕之间的的连接管道中C．高压套管上D．低压套管上5、变压器油箱外故障包括引出线上的相间故障、套管破碎通过外壳发生的单相接地故障及（）等。

A．引出线的套管闪络故障B．一相绕组匝间短路C．绕组与铁芯之间的单相接地故障D．绕组间的相间故障6、采用波形间断原理构成的变压器差动保护，当间断角小于整定值时（）。

A．开放保护B．闭锁保护C．起动合闸D．发动作信号7、变压器主保护包括（）、电流速断保护或纵差动保护。

A．过负荷保护B．过电流保护C．零序保护D．气体保护8、变压器过负荷保护动作后（）。

A．延时动作于信号B．跳开变压器各侧断路器C．给出轻瓦斯信号9、变压器内部发生严重故障时，油箱内产生大量气体，使瓦斯继电器动作，则（）。

A．发出轻瓦斯信号B．保护跳闸，断开变压器各侧断路器C．发出过电流信号D．发出过负荷信号10、某变电站采用微机保护，现在需将某重合闸保护信号接入，应接入（）。

1A．开关量输入输出系统B．模拟量输入系统C．人机对话系统D．通讯系统11、微机保护中整定值的输入和修改、对微机主系统的检查等工作通过（）实现。

A．电压形成B．软件算法C．逻辑判断D．人机接口15、变压器励磁电流存在于（）。

A．电源侧B．负荷侧C．电源侧及负荷侧16、变压器气体保护的主要元件是（）。

A．电流继电器B．电压继电器C．气体继电器D．中间继电器17、变压器差动保护动作电流应按躲过（）整定。

A．最大三相短路电B．最小两相短路电流C．最大不平衡电流D．最大负荷电流18、变压器异常运行包括过负荷、外部短路引起的过电流及（）等。

可编辑修改精选全文完整版变压器习题答案第一单元变压器的分类、结构和原理课题一变压器的分类和用途一、填空题1．变压器是一种能变换_交流__电压，而____频率___不变的静止电气设备。

2．变压器的种类很多，按相数分，可分为单相和三相变压器；按冷却方式分，可分为__油浸_风冷式、自冷式和__干式___变压器。

3．电力系统中使用的电力变压器，可分为__升压__变压器、___降压____变压器和__配电_____变压器。

二、判断题(在括号内打“√”或打“×”)1．在电路中所需的各种直流电，可以通过变压器来获得。

(× )2．变压器的基本工作原理是电流的磁效应。

(× )三、简答题1．为什么要高压送电?在传输功率一定时，升高输电电压就可以降低输电电流，这样就可以减小输电线路上的损耗。

2．变压器能改变直流电压吗?不能如果接上直流电压会发生什么现象?副边无输出，原边或电源将会烧毁。

为什么?接直流电源时，铁芯中产生稳恒磁场，原、副边都不会产生感生电动势。

课题二变压器的结构与冷却方式一、填空题1．变压器的绕组常用绝缘铜线或铜箔绕制而成。

接电源的绕组称为____一次侧___；接负载的绕组称为__二次侧____。

也可按绕组所接电压高低分为___高压绕组____和___低压绕组____。

按绕组绕制的方式不同，可分为同心绕组和交叠绕组两大类型。

’2．变压器的铁心常用__硅钢片_____叠装而成，因线圈位置不同，可分为___芯式____和__壳式___两大类。

3．气体继电器装在____油枕___ 与___油箱____之间的管道中，当变压器发生故障时，气体继电器就会过热而使油分解产生气体。

4．绝缘套管穿过___油箱盖____，将油箱中变压器绕组的___输入、输出线____从箱内引到箱外与__电网_____相接。

5．绝缘套管由外部的__瓷套_____和中间的___导电杆____组成。

对它的要求主要是____绝缘性能___和____密封性能___要好。

变压器保护测试题产品维护部一、选择题(在每小题的备选答案中，选出正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共50分)1、气体(瓦斯)保护是变压器的( )。

(A)主后备保护；(B)内部故障的主保护；(C)外部故障的主保护；(D)外部故障的后备保护。

2、当变压器外部故障时，有较大的穿越性短电流流过变压器，这时变压器差动保护( )。

(A)立即动作；(B)延时动作；(C)不应动作；(D)短路时间长短而定。

3、我国220kV及以上系统的中性点均采用 ( )。

(A)直接接地方式；(B)经消弧线圈接地方式；(C)经大电抗器接地方式；(D)不接地方式。

4、两台变压器并列运行的条件是( )。

(A)变比相等；(B)组别相同；(C)短路阻抗相同；(D)变比相等、组别相同、短路阻抗相同。

5、变压器零序功率方向继电器的最大灵敏角是( )。

(A)70°;(B)80°;(C)90°;(D)110°6、330~550KV系统主保护的双重化是指两套不同原理的主保护的( )彼此独立。

(A)交流电流；(B)交流电压；(C)直流电源；(D)交流电流、交流电压、直流工作电源。

7、电抗变压器在空载情况下，二次电压与一次电流的相位关系是( )。

(A)二次电压超前一次电流接近90°；(B)二次电压与一次电流接近0°；(C)二次电压滞后一次电流接近90°；(D)二次电压与一次电流的相位不能确定。

8、变压器励磁涌流可达变压器额定电流的( )。

(A)6～8倍；(B)1-2倍； (C)10～12倍； (D)14～16倍。

9、利用接入电压互感器开口三角形电压反闭锁向电压回路断相闭锁装置，在电压互感器高压侧断开一相时，电压回路断线闭锁装置( )。

(A)动作；(B)不动作；(C)可动可不动；(D)动作情况与电压大小有关。

10、自耦变压器中性点必须接地，这是为了避免当高压侧电网内发生单相接地故障时，( )。

2020年国家电网电力公司考试变压器知识试题库及答案2020年国家电网电力公司考试变压器知识试题库及答案一、填空题1)运行中若变压器的呼吸器下部的透气孔堵塞，当变压器油温变化时，会引起呼吸器或油枕内出现（真空状态）或（压力升高），可能引起瓦斯继电器误动。

2)（发电机差动）在CT断线时会闭锁，（主变差动）、（励磁变）差动、（发变组）差动、（高厂变）差动CT断线时不会闭锁。

3)变压器（零序电流）保护，反映变压器Y0侧零序电流的大小，是变压器接地短路的后备保护，也兼作相邻设备接地短路的后备保护。

4)变压器间隙零序保护用于保护（变压器中性点）绝缘，当变压器中性点不接地运行时投入。

当间隙零序保护用TA独立，装在间隙接地侧，与零序过流保护用TA独立时，中性点刀闸辅助接点可不引入，相应的“与门”可不要。

由于间隙电流整定值很小，为改善保护的动作条件，间隙电流用TA的变比不应过大。

因此，不宜与零序过流保护公用TA。

5)厂高变闭锁快切保护：（零序电流I段）、（厂高变限时电流速断）、（过流保护）。

6)主变冷却器全停时，油温未达（75℃）允许运行60min，油温达到（75℃）允许运行20min.7)变压器纵差动保护，是（变压器内部）及（引出线上）短路故障的主保护，它能反应变压器内部及引出线上的（相间短路）、变压器内部匝间短路及大电流系统侧的单相接地短路故障。

另外，尚能躲过变压器空充电及外部故障切除后的励磁涌流。

我厂采用二次谐波制动原理判别励磁涌流，比较各相差流中二次谐波分量对基波分量百分比（即I2ω/I1ω）与整定值的大小。

当其大于整定值时，认为该相差流为励磁涌流。

闭锁差动元件。

8)变压器二次开路时，一次绕组流过的电流称为（空载电流）。

9)变压器空载电流的大小约为额定电流的（2～10％），其性质基本是感性无功的。

10)变压器发生突然短路时，短路电流可达到额定电流的（30）倍左右，突然短路时变压器承受的电动力是额定运行时的（900）倍左右。

三、变压器保护1、变压器保护的出口中间继电器触点为什麽要串接电流保护线圏？答、变压器保护出口的中间继电器触点串接电流线圈的目的是防止保护动作后触点抖动、振动或因闭合时间太短而不能使短路器跳闸，尤其瓦斯继电器的触点是水银触点，更容易发生上述现象。

所以保护出口中间继电器接点通常采用触点串接电流线圈的自保持方式，在故障时触点闭合，电流线圈带电产生自保持，保证断路器能可靠的跳闸。

2.DFP-500型变压器主保护主要有哪些功能？答：具有差动保护和非电量保护，其中差动保护包括复式比率差动和差动速断保护；非电量保护主要包括主变压器本体瓦斯保护及有载调压瓦斯保护。

3.500KV变压器有哪些特殊保护？其作用是什么？答：①过励磁保护是用来防止变压器突然甩负荷或因励磁系统因引起过电压造成磁通密度剧增，引起铁芯及其他金属部分过热③ 500KV、220KV低阻抗保护。

当变压器绕组和引出线发生相间短路时作为保护的后备保护。

4、为什么变压器自投装置的高、低压侧两块电压继电器的无压触点串在起动回路中？答：这是为了防止因电压互感器的熔丝熔断造成自投装置误动，保证自投装置动作的正确性。

这样，即使有一组电压互感器的熔丝熔断，也不会使自投装置误动作。

5、大容量变压器应装设哪些保护？答、根据故障特点，变压器应装设的保护有：（1）发生变压器内部故障及油面下降时的瓦斯保护（2）在发生外部相间短路时动作，并作为瓦斯和差动保护的后备保护的复合电压闭锁过电流保护（3 ）在中性点直接接地系统中发生电网外部接地短路时动作的零序过电流保护（4 ）大容量变压器绕组相间短路和引出线相间短路时动作，并作为瓦斯保护和差动保护的低阻抗保护（5 ）在变压器绕组发生多相短路时，在中性点直接接地系统中变压器绕组及引出线发生接地短路时及变压器绕组发生严重的匝间短路时动作的差动保护和零序差动保护（6）大容量变压器因突然甩负荷或因励磁故障等原因引起过电压造成磁通密度剧增，导致变压器铁心和绕组金属部分过热时的过励磁保护（7）发生对称过负荷使的过负荷保护6、电力变压器一般装设哪些继电保护装置？答、（1）瓦斯保护。

第六章：电力变压器保护6.1 判断题6．1．1变压器的差动保护和瓦斯保护都是变压器的主保护，它们的作用不能完全替代。

( )答：对6．1．2变压器瓦斯保护的保护范围不如差动保护大，对电气故障的反应也比差动保护慢。

所以，差动保护可以取代瓦斯保护。

( )答：错6．1．3瓦斯保护能反应变压器油箱内的任何故障，差动保护却不能，因此差动保护不能代替瓦斯保护。

( )答：对6．1．4当变压器发生少数绕组匝间短路时，匝间短路电流很大，因而变压器瓦斯保护和纵差保护均动作跳闸。

( )答：错6．1．5对三绕组变压器的差动保护各侧电流互感器的选择，应按各侧的实际容量来选择电流互感器的变比。

( )答：错6．1．6双绕组变压器差动保护的正确接线，应该是正常及外部故障时；高、低压侧二次电流相位相同，流入差动继电器差动线圈的电流为变压器高、低压侧二次电流之相量和。

( )答：错6．1．7变压器各侧电流互感器型号不同，变流器变比与计算值不同，变压器调压分接头不同，所以在变压器差动保护156中会产生暂态不平衡电流。

( )答：错6．1．8相对于变压器容量而言，大容量变压器的励磁涌流大于小容量变压器的励磁涌流。

( )答：错6．1．9变压器励磁涌流含有大量的高次谐波分量，并以2次谐波为主。

( )答：对6．1．10变压器采用比率制动式差动继电器主要是为了躲励磁涌流和提高灵敏度。

( )答：错6．1．11从频域角度分析，波形对称原理差动继电器判据的动作条件，输入电流中的偶次谐波为制动量，相应基波及奇次谐波为动作量，因此躲励磁涌流的特性比二次谐波制动的特性好。

( )答：对6．1．12谐波制动的变压器保护中设置差动速断元件的主要原因是为了提高差动保护的动作速度。

( )答：错6．1．13主接线为内桥或3／2接线的电站，为了简化二次回路，可将高压侧两断路器的电流互感器二次并联后接入变压器比率制动式差动保护。

( )答: 错6．1．14 YNd11电源变压器的YN绕组发生单相接地短路时，两侧电流相位相同。

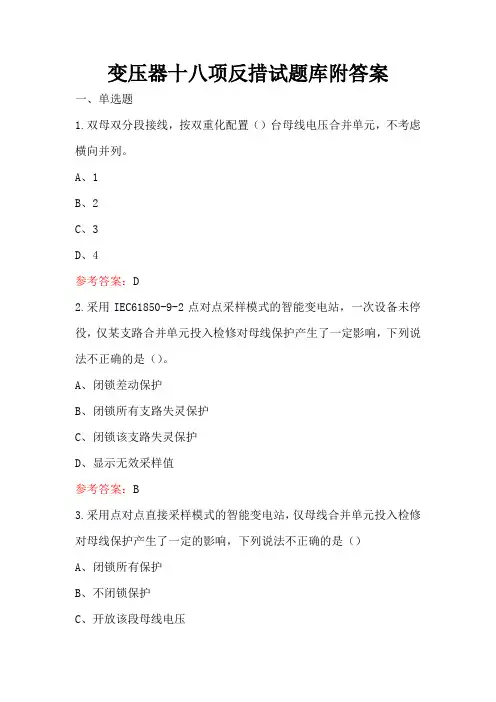

变压器十八项反措试题库附答案一、单选题1.双母双分段接线，按双重化配置（）台母线电压合并单元，不考虑横向并列。

A、1B、2C、3D、4参考答案：D2.采用IEC61850-9-2点对点采样模式的智能变电站，一次设备未停役，仅某支路合并单元投入检修对母线保护产生了一定影响，下列说法不正确的是（）。

A、闭锁差动保护B、闭锁所有支路失灵保护C、闭锁该支路失灵保护D、显示无效采样值参考答案：B3.采用点对点直接采样模式的智能变电站，仅母线合并单元投入检修对母线保护产生了一定的影响，下列说法不正确的是（）A、闭锁所有保护B、不闭锁保护C、开放该段母线电压D、显示无效采样值参考答案：A4.变压器保护跳母联、分段断路器及闭锁备自投、启动失灵等可采用（）传输。

A、GOOSE点对点B、GOOSE网络C、电缆参考答案：B5.当合并单元投入检修，而保护装置未投入检修情况下，保护装置（）。

A、所有数据不参加保护逻辑计算B、部分数据参与保护逻辑计算C、全部数据参与保护计算D、保护逻辑不受影响6.除（）可采用硬压板外，保护装置应采用软压板，以满足远方操作的要求。

该压板投入时，上送带品质位信息，保护装置应有明显显示（面板指示灯和界面显示）。

A、主保护投退压板B、检修压板C、纵联保护投退压板D、零序保护投退参考答案：B7.某500kV智能变电站，5031、5032开关（5902出线）间隔停役检修时，必须将（）退出。

A、500kVI母母差检修压板B、500kVI母5031支路“SV接收”压板C、5031断路器保护跳本开关出口压板D、5902线线路保护5031支路“SV接收”压板参考答案：B8.以下（）保护出口一般使用组网实现。

A、跳高压侧开关B、跳中压侧开关C、跳低压侧开关D、闭锁低压备自投参考答案：D9.某220kV间隔智能终端检修压板投入时，相应母差（）。

A、强制互联B、强制解裂C、闭锁差动保护D、保持原来的运行状态参考答案：D10.某220kV间隔合并单元故障断电时，相应母差（）。

(完整版)变压器保护测试题1. 引言变压器是电力系统中不可或缺的设备之一，广泛应用于输电和配电系统中。

为了保证变压器的正常运行，可靠的变压器保护措施是必不可少的。

本文将针对变压器保护进行测试题，以检验读者对变压器保护的理解和应用能力。

2. 测试题2.1 问题一请列举常见的变压器故障类型，并简要描述每种故障的原因和表现。

2.2 问题二变压器保护通常包括哪些方面？请简要说明每个方面的作用和原理。

2.3 问题三请列举常见的变压器保护装置，并简要描述其工作原理和应用场景。

2.4 问题四当变压器发生过载时，应该采取哪些保护措施？请列举并简要说明每种保护措施的原理和应用条件。

2.5 问题五什么是变压器差动保护？请简要描述其工作原理和应用场景。

2.6 问题六在变压器保护中，什么是温度保护？请列举常用的温度保护装置，并简要说明其原理和应用条件。

3. 答案3.1 问题一常见的变压器故障类型包括短路故障、过载故障和绝缘损坏故障。

•短路故障：主要原因是变压器内部绕组或绝缘体出现短路，导致电流异常增大。

表现为变压器发热明显、声音异常等现象。

•过载故障：主要原因是变压器负载超过额定容量，导致变压器温度上升过快。

表现为变压器发热、油温升高等现象。

•绝缘损坏故障：主要原因是变压器绝缘体老化、淹水等导致的绝缘损坏。

表现为变压器漏电、绝缘电阻下降等现象。

3.2 问题二变压器保护通常包括电流保护、差动保护、温度保护和油位保护。

•电流保护：主要作用是检测变压器负载电流是否超过额定值。

其原理是通过电流互感器采集变压器电流信号，并与额定值进行比较，若超过额定值则触发保护动作。

•差动保护：主要作用是检测变压器绕组接线是否正常，避免短路故障的发生。

其原理是通过比较变压器不同绕组的电流信号，若存在差异超过一定阈值则触发保护动作。

•温度保护：主要作用是保护变压器绝缘体不受过高温度的损害。

常用的温度保护装置包括热继电器和温度传感器，通过监测变压器绕组或油温，并与设定值进行比较，若超过设定值则触发保护动作。

变压器知识习题及答案一、填空题1、油浸式电力变压器一般是由铁芯、绕组、（）绝缘套管和冷却系统五大部分组成。

2、变压器油起着散热和（）的作用。

3、将连接组别为y , dl 的三相变压器改接为Y, Yno。

如果一次侧的额定电电压不变，则二次侧的额定电压为原来的√3倍，其容量不变。

4、变压器空载运行时，由于（）很小，铜损近似为零。

5、变压器空载运行时的主磁通与额定运行时主磁通相同，所以变压压器的空载损耗似等于（）损耗。

6、变压器运行中温度最高的部位是（），温度最低的是变压器油。

7、当变压器负载系数为（）时，其效率最高。

8、变压器绕组损耗分为基本损耗和附加损耗,其中基本损耗耗是（）。

9、一台油浸自冷式变压器，当周围围空气温度为 32℃时，其上层油温为I 60°'C ，则上层油的温升为（）。

10.变压器空载电流的无功分量很大，而（）分量很小，因此变压器空载运行行时的功率因素很低。

11.变压器空载试验的目的是测量（）损耗和空载电流。

12、变压器并列运行的目的是：（）和提高供电可靠性。

13、变压器的相电压变比等于原边、副边绕组的（）之比。

14、变压器过负荷时的声音是（）。

15、变压器呼吸器中的硅胶受潮后，其颜色变为（）。

16、电力变压器的交流耐压试验，是考核变压器的（）绝缘。

17、测定电力变压器的变压比，一般采用的试验仪器是（）。

18、常用的电压互感器在运行时相当于一个空载运行的降压变压器，它的二次电压基本上等于二次（）。

19、电压互感器按其工作原理可分为（）原理和电容分压原理。

20、电流互感器二次侧的额定电流一般为（）安培，电压互感器二次侧的电压一般为（）伏，这样，可使测量仪表标准化。

二、选择题1、并列运行变压器的变压比不宜超过（）。

A、 2：1 B：3:1 C：4：1 D：5：12、变压器轻瓦斯保护正确的说法是（）。

A.作用于跳闸 B、作用于信号 C.作用于信号及跳闸 D.都不对3、带有瓦斯继电器的变压器，安装时其顶盖沿瓦斯继电器方向的的升高场坡度为（）。

变压器主保护基本知识测试题（100分）1、姓名【填空题】________________________2、所在电站【填空题】________________________3、导致变压器重瓦斯保护动作的因素为（）【单选题】（5分）A.气体体积B.气体浓度C.油气流速D.可燃气体含量正确答案: C4、气体保护的配置原则：（）MVA及以上油浸式变压器应装设瓦斯保护。

【单选题】（5分）A.0.4B.0.6C.0.8D.1.0正确答案: C5、变压器瓦斯保护的瓦斯继电器安装在（）【单选题】（5分）A.油箱和油枕之间的连接导管上B.变压器保护屏上C.油箱内部正确答案: A6、主变轻瓦斯保护与重瓦斯保护的正电源，正确接法是（）【单选题】（5分）A.使用同一保护正电源B.重瓦斯保护接保护电源，轻瓦斯保护接信号电源C.使用同一信号电源D.D、重瓦斯保护接信号电源，轻瓦斯保护接保护电源正确答案: B7、变压器的纵差动保护（）【单选题】（5分）A.A、能够反应变压器的所有故障B.B、只能反应变压器的相间故障与接地故障C.C、不能反应变压器的轻微匝间故障正确答案: C8、当变压器外部故障时，有较大的穿越性短路电流流过变压器，这时变压器的差动保护（）【单选题】（5分）A.A、立即动作B.B、延时动作C.C、不应动作D.D、视短路时长而定正确答案: C9、变压器差动保护动作电流应按躲过（）整定【单选题】（5分）A.A、最大三相短路电流B.B、最小两相短路电流C.C、最大不平衡电流D.D、最大负荷电流正确答案: C10、变压器励磁电流存在与（）【单选题】（5分）A.A、电源侧B.B、负荷侧C.C、电源侧与负荷侧正确答案: A11、对于容量在（）单独运行变压器应装设纵差动保护【单选题】（5分）A.A、10000KVA以下B.B、10000KVA以上C.C、8000KVA以上D.D、8000KVA以下正确答案: B12、KD表示什么？（）【单选题】（5分）A.A、中间继电器B.B、差动继电器C.C、时间继电器D.D、速度继电器正确答案: B13、何种故障瓦斯保护动作（）(多选) 【多选题】（5分）A.A、变压器内部的多相短路；B.B、匝间短路，绕组与铁芯或外壳短路；C.C、引出线短路；D.D、油面下降或漏油；E.E、铁芯故障。

变压器设备基础知识题库100道(含答案)一、变压器的基本概念1. 变压器是一种（）的电气设备。

A. 变换电压B. 变换电流C. 变换阻抗D. 变换功率答案：A2. 变压器的主要功能是（）。

A. 升高电压B. 降低电压C. 变换电压、电流和阻抗D. 分配电能答案：C3. 变压器的铁芯通常采用（）材料。

A. 铜B. 铝C. 铁D. 硅钢片答案：D4. 变压器的绕组一般用（）材料制成。

A. 铜B. 铝C. 铁D. 绝缘材料答案：A（或B，实际中铜和铝都有应用）5. 变压器的冷却方式有多种，其中油浸自冷式变压器是利用（）进行冷却。

A. 空气自然对流B. 变压器油的自然对流C. 风扇强制冷却D. 水冷答案：B二、变压器的工作原理6. 变压器的工作原理是基于（）。

A. 电磁感应原理B. 电流的磁效应C. 欧姆定律D. 基尔霍夫定律答案：A7. 在变压器中，一次绕组的匝数为N1，二次绕组的匝数为N2，当N1>N2 时，变压器是（）。

A. 升压变压器B. 降压变压器C. 隔离变压器D. 自耦变压器答案：B8. 变压器的变比等于（）。

A. 一次绕组匝数与二次绕组匝数之比B. 二次绕组匝数与一次绕组匝数之比C. 一次绕组电流与二次绕组电流之比D. 二次绕组电流与一次绕组电流之比答案：A9. 变压器在空载运行时，一次绕组中的电流主要是（）。

A. 有功电流B. 无功电流C. 负载电流D. 短路电流答案：B10. 变压器在负载运行时，二次绕组中的电流产生的磁通势与一次绕组中的电流产生的磁通势（）。

A. 方向相同B. 方向相反C. 大小相等D. 相互独立答案：B三、变压器的结构11. 变压器的铁芯由（）和铁轭两部分组成。

A. 绕组B. 线圈C. 铁心柱D. 绝缘材料答案：C12. 变压器的绕组分为（）和二次绕组。

A. 一次绕组B. 高压绕组C. 低压绕组D. 励磁绕组答案：A13. 油浸式变压器的油箱内充满了（）。

A. 空气B. 变压器油C. 氮气D. 六氟化硫答案：B14. 变压器的分接开关用于改变（）。

第六章、电力变压器保护一. 单一选择题1.Y/△-11组别变压器配备微机型差动保护，两侧TA回路均采用星型接线，Y、△侧二次电流分别为IABC 、Iabc，软件中A相差动元件可采用（）方式经接线系数、变比折算后计算差流。

（A）IA -IB与Ia；（B） Ia-Ib与IA；（C）IA-IC与Ia；（D）IB-IC与IB。

答案：C2.运行中的变压器保护，当现场进行什么工作时，重瓦斯保护应由“跳闸”位置改为“信号”位置运行（）。

（A）进行注油和滤油时；（B）变压器中性点不接地运行时；（C）变压器轻瓦斯保护动（D）差动保护改定值后。

答案： A3.主变压器复合电压闭锁过流保护当失去交流电压时（）。

（A）整套保护就不起作用；（B）仅失去低压闭锁功能；（C）失去复合电压闭锁功能；（D）保护不受影响。

答案：C4.变压器差动保护在外部短路故障切除后随即误动，原因可能是（）。

（A）整定错误；（B）TA二次接线错误两侧；（C）TA二次回路时间常数相差太大；（D）电压闭锁回路失灵。

答案：C5.关于TA饱和对变压器差动保护的影响，以下哪种说法正确。

（）（A）由于差动保护具有良好的制动特性；（B）区外故障时没有影响由于差动保护具有良好的制动特性，区内故障时没有影响；（C）可能造成差动保护在区内故障时拒动或延缓动作，在区外故障时误动作；（D）由于差动保护有良好制动特性，对区内、区外故障均无影响。

答案：C6.变压器差动保护二次电流相位补偿的目的是（）。

（A）保证外部短路时差动保护各侧电流相位一致，不必考虑三次谐波及零序电流不平衡；（B）保证外部短路时差动保护各侧电流相位一致，滤去可能产生不平衡的三次谐波及零序电流；（C）调整差动保护各侧电流的幅值。

答案：B7.变压器中性点间隙接地保护是由（）。

（A）零序电压继电器构成，带0.5S时限；（B）零序电压继电器构成，不带时限；（C）零序电压继电器与零序电流继电器或门关系构成不带时限；（D）零序电压继电器与零序电流继电器或门关系构成，带0.5S时限。

变压器保护一、选择题1、瓦斯保护是变压器的(B)A：主后备保护 B：内部故障的主保护C：外部故障的主保护 D：外部故障的后备保护2．变压器瓦斯继电器的安装，要求导管沿油枕方向与水平面具有(B)升高坡度。

A：0.5%～1.5% B：2%～4% C：4.5%～6% D：6.5%～7%3．变压器瓦斯保护的瓦斯继电器安装在（A）。

A：油箱和油枕之间的连接导管上 B：变压器保护屏上 C：油箱内部5.变压器大盖沿气体继电器方向的升高坡度应为(A)。

A：1％～1.5％ B：0.5%～1% C：2%～2.5% D：2.5%～3%。

6.变压器的呼吸器所起的作用是(C)。

A：用以清除变压器中油的水分和杂质B：用以吸收、净化变压器匝间短路时产生的烟气C：用以清除所吸入空气中的杂质和水分D：以上任一答案均正确。

7.主变压器重瓦斯保护和轻瓦斯保护的正电源，正确接法是(B )。

A：使用同一保护正电源B：重瓦斯保护接保护电源，轻瓦斯保护接信号电源C：使用同一信号正电源D：重瓦斯保护接信号电源，轻瓦斯保护接保护电源8．为防止由瓦斯保护起动的中间继电器在直流电源正极接地时误动，应(A) A：采用动作功率较大的中间继电器，而不要求快速动作B:对中间继电器增加0．5s的延时C:在中间继电器起动线圈上并联电容9．运行中的变压器保护，当现场进行什么工作时，重瓦斯保护应由“跳闸”位置改为“信号”位置运行(A)。

A：进行注油和滤油时 B:变压器中性点不接地运行时C:变压器轻瓦斯保护动作后10．某35/10.5kV 变压器的接线形式为Y/△-11，若其10kV 侧发生AB 相间短路时，该侧A 、B 、C 相短路电流标么值分别为K I 、K I -．0，则高压侧的A 、B 、C 相短路电流的标么值为(C)。

A ：K I 、K I 、0 B 、0 C、 D ：、11．在Y/△-11接线的变压器低压侧发生两相短路时，星形侧的某一相的电流等于其他两相短路电流的(C)倍。
