双向水泥搅拌桩专项施工方案一、前言双向水泥搅拌桩是一种在地下工程中常用的桩基施工方法,通过搅拌桩机将水泥和土壤充分混合形成桩体,以加固地基并承受上部荷载。
本文将详细介绍双向水泥搅拌桩的专项施工方案。
二、施工前准备1.设计依据:–根据工程荷载要求和地质条件,确定双向水泥搅拌桩的设计参数。
2.场地准备:–清理施工场地,保证生产施工区域的平整干净。
3.材料及设备准备:–确保水泥、填料及搅拌桩机等施工所需材料和设备齐全,并检查其完好性。
三、施工流程1.测量定位:–根据设计要求在场地上进行桩位、桩径及桩深的测量,确定施工标志,为后续施工提供参考基准。
2.机械开挖:–使用双向水泥搅拌桩机进行桩孔开挖,保证开挖直径和深度符合设计要求。
3.搅拌成型:–将水泥、土壤按一定比例投入桩孔中,开启搅拌桩机进行搅拌成型,确保桩体质量和密实性。
4.静置固结:–搅拌完成后,进行适当的静置固结时间,使桩体充分硬化成型。
5.验收检测:–对完成的双向水泥搅拌桩进行验收检测,确保桩体符合设计要求。
四、施工质量控制1.施工技术监督:–设立专人监督施工现场操作,及时发现问题并解决。
2.桩体质量检测:–对每一根双向水泥搅拌桩进行质量检测,确保桩体没有质量缺陷。
3.施工记录完备:–对施工过程中的各个环节进行记录,包括工艺操作、设备运行情况、质量检测等。
五、施工安全1.人员防护:–全体施工人员需严格遵守安全操作规程,佩戴好安全防护装备。
2.机械操作安全:–搅拌桩机等施工设备操作人员需熟悉设备使用规程,保证安全操作。
3.施工现场管控:–确保施工现场清洁整齐,做好危险源清除和安全隐患排查工作。
六、施工结束及验收1.施工结束:–完成桩基施工后,做好施工场地清理工作,确保无遗留材料和设备。
2.竣工验收:–由相关专业机构对双向水泥搅拌桩完成情况进行验收,出具验收报告。
七、总结双向水泥搅拌桩作为一种重要的桩基处理工艺,在地下工程中发挥着关键作用。
通过严格按照专项施工方案进行操作,可以保证桩基施工质量和安全。
水泥搅拌桩施工方案及要点一、水泥搅拌桩施工方案1.前期准备工作(1)制定施工计划:确定施工顺序、工期安排和施工队伍。
(2)场地准备:清理施工现场,确保平整且没有杂物。
(3)设备就位:准备好水泥搅拌机、搅拌桩机、打桩机等必要设备。
2.施工现场设置(1)设置建筑物保护设施:针对周边建筑物,设置保护网,防止施工过程中的碰撞损害。
(2)设置安全警示标志:在施工区域周边设置警示标志,提醒过往行人和车辆注意安全。
3.施工工序(1)打桩:使用打桩机将桩振动进入土层,直至达到设计要求的桩长。
(2)搅拌:将水泥搅拌机移至桩基位置,将水泥、砂浆等材料搅拌均匀。
(3)灌入:将搅拌好的砂浆通过搅拌桩机注入振动的钢筋桩内。
(4)提拔:在注浆完毕后,用提拔机将桩提拔出地面,保持桩身垂直。
(5)修整:对提拔出来的桩进行修整,确保桩顶平整并符合设计要求。
4.后期处理(1)养护:桩体振动灌注后需要进行养护,通常为持续加水养护一周以上,以确保桩体强度达到设计要求。
(2)记录资料:记录施工过程中的各项数据和资料,方便之后的施工验收和质量评估。
二、水泥搅拌桩施工要点1.施工技术(1)振动打桩:振动打桩能够有效提高桩的承载力和稳定性,施工时要严格按照规范和设计要求进行。
(2)桩头处理:桩头的加固和修整是保证桩顶承载力和连接性的重要措施,施工过程中要高度重视。
2.施工质量控制(1)施工材料:选用优质水泥、砂浆等材料,并按照设计要求进行配比,确保施工质量。
(2)施工过程控制:严格按照施工工艺和规范进行操作,确保每个环节的施工质量。
(3)质量检验:对施工过程中的各项指标进行检测和测试,及时发现问题并采取措施进行处理。
3.安全施工(1)安全设施:施工现场要设置必要的防护设施,确保施工人员的人身安全。
(2)安全控制:施工过程中要按照操作规范进行操作,避免危险操作导致事故发生。
4.环保措施(1)废弃物处理:施工过程中产生的废弃物要及时清理,并按照环保要求进行妥善处理。

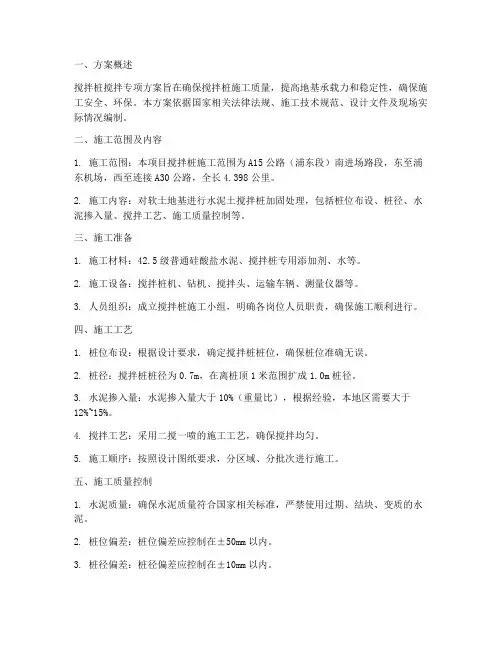

一、方案概述搅拌桩搅拌专项方案旨在确保搅拌桩施工质量,提高地基承载力和稳定性,确保施工安全、环保。
本方案依据国家相关法律法规、施工技术规范、设计文件及现场实际情况编制。
二、施工范围及内容1. 施工范围:本项目搅拌桩施工范围为A15公路(浦东段)南进场路段,东至浦东机场,西至连接A30公路,全长4.398公里。
2. 施工内容:对软土地基进行水泥土搅拌桩加固处理,包括桩位布设、桩径、水泥掺入量、搅拌工艺、施工质量控制等。
三、施工准备1. 施工材料:42.5级普通硅酸盐水泥、搅拌桩专用添加剂、水等。
2. 施工设备:搅拌桩机、钻机、搅拌头、运输车辆、测量仪器等。
3. 人员组织:成立搅拌桩施工小组,明确各岗位人员职责,确保施工顺利进行。
四、施工工艺1. 桩位布设:根据设计要求,确定搅拌桩桩位,确保桩位准确无误。
2. 桩径:搅拌桩桩径为0.7m,在离桩顶1米范围扩成1.0m桩径。
3. 水泥掺入量:水泥掺入量大于10%(重量比),根据经验,本地区需要大于12%~15%。
4. 搅拌工艺:采用二搅一喷的施工工艺,确保搅拌均匀。
5. 施工顺序:按照设计图纸要求,分区域、分批次进行施工。
五、施工质量控制1. 水泥质量:确保水泥质量符合国家相关标准,严禁使用过期、结块、变质的水泥。
2. 桩位偏差:桩位偏差应控制在±50mm以内。
3. 桩径偏差:桩径偏差应控制在±10mm以内。
4. 水泥掺入量:水泥掺入量应控制在±2%以内。
5. 搅拌均匀度:搅拌均匀度应达到95%以上。
六、安全文明施工1. 严格遵守国家相关法律法规,确保施工安全。
2. 加强施工现场管理,做好安全防护措施。
3. 做好施工现场环保工作,减少对环境的影响。
4. 加强文明施工,保持施工现场整洁。
七、施工进度根据施工计划,合理安排施工进度,确保工程按期完成。
八、总结搅拌桩搅拌专项方案是根据项目实际情况编制的,旨在确保搅拌桩施工质量,提高地基承载力和稳定性。
水泥搅拌桩施工专项施工方案在基础工程领域,水泥搅拌桩是一种常见的施工手段,用于加固土体和改善地基条件。
水泥搅拌桩施工是一项复杂的工程,需要经过专门设计和施工方案,以确保工程质量和安全。
本文将详细介绍水泥搅拌桩施工的专项施工方案。
1. 施工准备工作在进行水泥搅拌桩施工之前,需要进行充分的准备工作,包括但不限于以下内容:•材料准备:准备好水泥、砂、骨料等必要的施工材料。
•设备准备:确保搅拌桩专用设备齐全,并经过检修和调试。
•施工人员:组织好经验丰富的施工人员,并进行专业培训。
2. 施工工艺流程水泥搅拌桩施工的工艺流程通常包括以下几个步骤:2.1 方案设计在进行施工前,需要制定详细的方案设计,包括施工范围、设计参数等内容。
2.2 埋设桩头首先,需要使用专用机械将桩头埋设到设计要求的深度。
2.3 搅拌桩然后,将水泥、砂、骨料等材料送入搅拌桩机,开始搅拌桩施工。
2.4 桩头成型最后,在桩成型的过程中,需要保持搅拌桩的形状和质量。
3. 施工质量控制为了确保水泥搅拌桩施工质量,需要进行严格的质量控制工作,包括但不限于以下方面:•施工记录:记录施工过程中的关键参数和数据。
•质量把关:定期抽查和检测水泥搅拌桩的质量。
•验收标准:按照相关标准和规范进行验收。
4. 安全措施在水泥搅拌桩施工过程中,必须重视施工安全,做好相关安全措施,包括但不限于以下内容:•作业人员:提供必要的安全培训和个人防护用具。
•设备检查:定期检查施工设备的安全性能。
•警示标志:设置明显的警示标志,确保施工区域安全。
5. 施工结束及验收水泥搅拌桩施工完成后,需进行验收工作,包括:•验收标准:按照设计要求和相关标准进行验收。
•验收记录:记录验收过程和结果。
•完工报告:编制完工报告,汇总施工情况和结果。
综上,水泥搅拌桩施工是一个技术复杂、工艺繁琐的工程,需要严格按照专项施工方案进行操作,确保施工质量和安全。
希望通过本文的介绍,能为相关施工人员提供一些参考和帮助。
水泥搅拌桩施工方案
一、施工工艺流程
1.桩基处理
(1)基坑凿开:根据设计图纸,在测量点、桩坑底部等处进行测量
校正,保证桩基凿开后的尺寸符合设计要求;
(2)基坑平整处理:基坑凿开后,铲除底部及周围地基,使基坑内
的土质平整、稳定、结实,保证桩基栽筑的质量;
(3)底板制作:装填安全抗拔垫层及抗拔管,垫层应充分受压,将
抗拔管混凝土浇注在垫层上,使抗拔管固定在混凝土上;
(4)桩基铆钉安装:在抗拔管上安装铆钉,保证铆钉固定,铆钉的
规格与设计要求一致;
(5)桩基衬垫处理:粘液垫层,以及水泥砂浆处理,将桩基衬垫处
理平整、光滑,保证桩基衬垫质量;
2.水泥搅拌桩施工
(1)准备材料:将水泥、砂子、碎石按比例搭料,检查材料的质量
合格后方可施工;
(2)搅拌桩施工:将搅拌好的水泥砂浆倒入桩基内,用棍棒将水泥
砂浆搅拌滚动,彻底搅拌均匀;
(3)控制水的量:控制水泥搅拌桩内水的多少,过多的水分会影响
水泥砂浆的强度;
(4)锚具安装:根据设计要求,安装锚具,保证搅拌桩施工完毕后。
水泥搅拌桩施工方案.doc第一篇范本(正式风格):水泥搅拌桩施工方案1.引言本方案旨在对水泥搅拌桩的施工进行详细规划,确保施工工作的安全、准确和高效进行。
该方案适用于水泥搅拌桩施工的各个阶段,包括前期准备、施工过程和后期验收。
本方案将详细介绍施工工艺、设备选择、安全措施等关键内容。
2.前期准备2.1工地准备- 清理施工区域,确保无障碍物,并标示出施工边界。
- 考虑地质条件,并进行必要的地下勘察和测试。
2.2设备准备- 按照施工计划,准备所需设备,包括搅拌机、泥浆泵、钻机等。
- 对设备进行检查、维护和修理,确保其正常运转。
- 确保所需材料的供应,包括水泥、砂、石子等。
3.施工工艺3.1钻孔- 根据设计要求,确定钻孔位置,并用桩位标示出来。
- 使用钻机进行钻孔作业,控制好钻孔直径和深度。
- 钻孔完成后,对孔壁进行清理,确保孔洞的光滑和平整。
3.2搅拌桩- 将水泥、砂、石子等材料按一定比例投入搅拌机中进行混合。
- 搅拌桩时,控制好水泥的含水量和搅拌时间,确保搅拌桩的质量。
- 将搅拌好的水泥混凝土输送至钻孔中,由泥浆泵进行注入。
3.3桩顶处理- 搅拌桩结束后,根据设计要求,进行桩顶处理,包括切平桩顶和安装钢筋笼。
- 桩顶处理完成后,进行养护,确保桩体的完整性和强度。
4.安全措施4.1人员安全- 所有参与施工的人员必须经过相关技术培训和安全教育。
- 严格遵守施工现场秩序,禁止随意进入施工区域。
- 操纵设备时必须戴好防护用品,避免意外伤害。
4.2设备安全- 对设备进行定期检查和维护,确保其安全运行。
- 使用设备时,要注意操作规范,确保操作安全。
- 在施工现场设置明显的安全警示标识,警示工人注意安全。
5.附件本文档涉及的附件包括:- 施工图纸- 设备清单- 安全操作手册- 施工人员名单6.法律名词及注释- 水泥搅拌桩:一种利用搅拌机将水泥、砂、石子等材料混合后注入地下的桩基施工方法,用于增加地基承载力和抗震性能。
一、工程概况本工程位于我国某城市,工程内容包括住宅楼、商业楼及地下车库。
地质条件复杂,地基承载力低,为确保工程质量和安全,采用水泥搅拌桩进行地基处理。
以下为本工程水泥搅拌桩桩基专项方案。
二、施工准备1. 施工组织成立水泥搅拌桩施工班组,负责搅拌桩施工过程中的各项工作。
施工班组人员应具备相应的技术水平和施工经验。
2. 施工材料水泥:选用符合国家标准的42.5级普通硅酸盐水泥,掺入量大于10%(重量比),根据实际情况可适当调整。
搅拌桩机械:选用具备搅拌桩施工功能的搅拌桩机,确保搅拌效果。
3. 施工工具水准仪、经纬仪、钢卷尺、测量绳、搅拌桩施工记录表等。
4. 施工场地平整施工场地,清除施工区域的表层硬物及地下障碍物。
遇明滨(塘)及低洼地时应抽水、清淤,然后回填素填土,并分层夯实。
三、施工工艺1. 施工流程测量放样→搅拌桩施工→桩体质量检查→桩体连接→桩体养护→验收。
2. 施工方法(1)测量放样:根据设计图纸,定出宽于坡脚线1m边线,搅拌桩按正三角行布置。
(2)搅拌桩施工:采用二搅一喷的施工工艺,水泥搅拌桩一般间距1.5m,呈梅花形布置。
(3)桩体质量检查:检查搅拌桩桩径、桩长、水泥掺入量等是否符合设计要求。
(4)桩体连接:将相邻搅拌桩桩体连接牢固,确保桩体整体性。
(5)桩体养护:施工完成后,对搅拌桩进行养护,确保水泥充分硬化。
四、质量控制及注意事项1. 施工过程中,严格按照施工方案执行,确保施工质量。
2. 搅拌桩施工过程中,注意控制水泥掺入量,确保桩体强度。
3. 搅拌桩施工完成后,及时进行桩体质量检查,发现问题及时处理。
4. 施工过程中,注意安全防护,确保施工人员安全。
五、施工进度安排根据工程实际情况,制定合理的施工进度计划,确保工程按期完成。
六、总结本水泥搅拌桩桩基专项方案旨在为工程提供科学、合理的施工指导,确保工程质量和安全。
施工过程中,应严格按照方案执行,确保施工顺利进行。
水泥搅拌桩专项施工方案水泥搅拌桩是一种常用的地基处理方法,广泛应用于建筑工程、基础工程等领域。
其施工方案的设计与执行对于工程质量和安全至关重要。
本文将从施工前的准备工作、施工过程及施工后的验收等方面,对水泥搅拌桩专项施工方案进行详细阐述。
一、施工前的准备工作1.1 工程资料的准备在进行水泥搅拌桩施工前,首先要准备好相关的工程设计图纸、施工规范及技术要求等工程资料。
确保施工人员了解工程要求,严格按照设计要求进行施工。
1.2 设备材料的准备水泥搅拌桩施工需要使用到搅拌桩施工设备和各类材料,包括搅拌桩机、水泥、砂、碎石等。
在施工前要检查设备的运行状况和材料的质量,确保施工顺利进行。
1.3 现场勘测与标志在施工前需要对工程现场进行勘测,确定桩位和桩点,对施工范围进行标志和界定,以保证施工的准确性和高效性。
二、施工过程2.1 施工流程水泥搅拌桩的施工一般包括以下步骤:挖掘孔洞、搅拌注浆、提升桩位等。
施工过程中要注意保持现场秩序,遵守施工规范,确保施工的安全和质量。
2.2 施工质量控制在施工过程中,要对搅拌桩的直径、长度、密实度等参数进行实时监测和控制,确保施工的质量符合设计要求。
三、施工后的验收3.1 检查与测试水泥搅拌桩施工完成后,要进行材料、设备和施工质量的检查与测试,包括桩位偏差、桩身质量、桩底抗压强度等指标的检测,以确保施工质量符合验收标准。
3.2 验收与提交验收合格的水泥搅拌桩工程,需要提交相关验收报告和档案,并做好桩体保护工作,以确保工程质量和长期稳定性。
综上所述,水泥搅拌桩专项施工方案在工程实践中起着至关重要的作用。
只有严格按照规范要求,做到施工前的准备充分、施工过程质量可控、施工后验收规范,才能保证水泥搅拌桩工程的质量和安全性。
第1篇一、工程概况搅拌桩施工方案适用于各类地基加固工程,主要包括地基处理、基坑支护、基础加固等。
本方案以某工程为例,详细阐述搅拌桩施工的工艺流程、质量控制、安全措施等内容。
二、工程背景某工程位于城市中心区域,占地面积约10000平方米,总建筑面积约50000平方米。
场地地下水位较高,土质主要为淤泥质粉质粘土,地基承载力较低,不满足工程要求。
为确保工程安全、稳定,需对地基进行处理,采用搅拌桩进行加固。
三、搅拌桩施工工艺1. 施工准备(1)施工图纸:熟悉施工图纸,了解工程地质、水文地质条件,掌握搅拌桩施工工艺要求。
(2)施工设备:搅拌桩施工设备包括搅拌桩机、搅拌桩钻头、搅拌桩桩身材料等。
(3)施工材料:水泥、粉煤灰、外加剂等。
(4)施工人员:搅拌桩施工人员需具备相关资质,熟悉搅拌桩施工工艺。
2. 施工流程(1)测量放线:根据设计图纸,进行测量放线,确定搅拌桩施工位置。
(2)搅拌桩桩位布置:按照设计要求,确定搅拌桩桩位,进行桩位布置。
(3)搅拌桩施工:1)搅拌桩机就位:将搅拌桩机开至指定位置,确保搅拌桩机平稳。
2)搅拌桩施工:启动搅拌桩机,进行搅拌桩施工。
首先进行预搅拌,将桩体材料与土体充分混合,然后进行正式搅拌,确保搅拌均匀。
3)搅拌桩成桩:搅拌桩成桩后,进行桩身质量检测,确保桩身质量符合设计要求。
(4)搅拌桩连接:根据设计要求,进行搅拌桩连接,确保连接质量。
(5)搅拌桩验收:完成搅拌桩施工后,进行搅拌桩验收,确保搅拌桩质量符合设计要求。
3. 施工质量控制(1)桩位偏差控制:桩位偏差应控制在±50mm以内。
(2)桩径控制:桩径偏差应控制在±50mm以内。
(3)桩长控制:桩长偏差应控制在±50mm以内。
(4)桩体质量检测:采用钻芯取样、低应变法等方法进行桩体质量检测,确保桩体质量符合设计要求。
四、安全措施1. 机械设备安全:确保搅拌桩机、搅拌桩钻头等设备完好,定期进行维护保养。
***应急供水工程(EPC)水泥搅拌桩复合地基专项施工方案编制人:审核人:审批人:编制单位: ******股份有限公司编制日期: 2023年11月2日目录1.工程概况 (2)2.工程地质、水文地质情况 (2)2.1 工程地质情况 (3)2.2 水文地质情况 (3)2.3 场地地理位置及地形地貌 (4)3.水泥土搅拌桩合用范围 (4)4.水泥土搅拌法的固化原理 (4)4.1水泥浆液的基本性状 (4)4.2固化原理 (5)5.水泥土搅拌桩工艺原理、布桩样式及力学分析 (5)5.1 工艺原理 (5)5.2 定位测量、放线 (6)5.3 钻机就位 (7)5.4 下钻 (7)5.5 钻进结束 (7)5.6 提高 (7)5.7 提高结束、桩体形成 (7)5.8 检查送浆量 (7)5.9 工艺流程 (7)5.10 桩长 (7)5.11 置换率 (8)6.施工程序 (8)7、施工工艺参数 (9)8、施工工期 (10)9、施工组织 (10)10、工程进度计划 (10)11.材料供应计划 (10)12.施工中应注意的事项11水泥搅拌桩复合地基专项施工方案1.工程概况拟建***应急供水工程(EPC)位于陵水河东北面, 沿滨河北路布设。
拟建工程涉及1处应急水厂、1处取水泵房、输水管道及配水管道组成, 拟建建(构)筑物及勘探点的平面位置图详见附录。
拟建应急水厂配备有虹吸滤池、废水回收池、穿孔絮凝斜管沉淀池、加药间、清水池、吸水井、1层发电机房和配电间及3层综合楼, 框架结构, 无地下室, 设计±0.00标高约7.00m, 总用地面积5863.18m²、水泥搅拌施工范围为综合楼273根、加药间112根。
拟建取水泵房配备有1层值班室配电间、取水泵房及检修平台以及陵水河取水管, 框架结构, 埋深约8.00m, 设计±0.00标高约8.50m。
取水管拟采用顶管施工, 为DN500~DN600球墨铸铁管。
水泥搅拌桩专项施工方案1.编制目的、依据及原则1.1编制目的为了满足业主的工期要求,制定合理的施工进度计划,确定施工方法,实现工程质量优良目标、安全优良目标、环境保护优良目标,并保证质量管理体系的有效运行,以求实现优质、安全、环保、高效、低耗,取得最大的经营效果,全面地完成施工任务。
针对本工程主要工序制定了本施工专项方案。
1.2编制依据1、《铁路工程地基处理技术规程》(TB10106-2010 J1078-2010)2、《新建时速200公里客货共线铁路工程施工质量验收暂行标准》(铁建设[2004]8号)3、《客货共线铁路路基工程施工技术指南》(TZ 202-2008)4、《铁路路基工程施工质量验收标准》(TB10414-2003)5、《铁路工程基本作业施工安全技术规程》(TB10301-2009)6、《铁路路基工程施工安全技术规程》(TB10302-2009)7、《铁路工程土工试验规程》(TB10102-2004)8、《客货共线铁路工程竣工验收动态检测指导意见》(铁建设[2008]133号)9、《铁路工程基桩检测技术规程》(TB10218-2008)10、改建铁路渝黔线路基工程设计与施工图集11、渝黔铁路YQZQ-2标所有路基工点图12、渝黔铁路YQZQ-2标站前设计交底图纸会审答疑。
13、经批准的全线指导性施组(第二版)和标段实施性施组。
14、渝黔公司标准化管理文件汇编15、标段施工承发包合同、投标施组、工程量清单;16、现场调查资料及本单位可调配资源。
1.3编制原则1、方案优化的原则科学组织,合理安排,优化施工方案是工程施工管理的行动指南。
方案的编制中,对各项施工方案综合比选,从而选定一种较好的施工方案。
2、安全第一的原则在施工专项方案的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案。
必须在安全措施落实到位、确保万无一失的前提下组织施工。
3、优质高效的原则加强领导,强化管理,优质高效。
根据我们在施工专项方案中明确质量目标,贯彻执行质量管理方针,积极推广和使用“四新”技术,确保创优规划和质量目标的实现。
施工中强化标准管理,加强内部核算管理,降低工程成本,提高经济效益。
4、确保工期的原则根据招标文件对本工程的工期要求,编制科学的、可行的、周密的施工方案,合理安排施工进度,实行网络控制,组织各工序之间的施工顺序,实施进度监控,特别要抓住重点控制工序和部位,确保实现工期目标,满足业主要求。
5、科学配置的原则根据本工程的工程量大小及各项管理目标的要求,在施工组织上,科学配置施工要素,选派有施工经验的管理人员,组织专业化施工队伍,投入高效先进的施工设备,确保建设资金的周转使用,选用优质材料,确保人、财、物及设备的科学合理配置。
6、合理布局的原则从合理利用临时占地、便于施工、搞好文明施工等多角度出发,合理调配工程材料进场的行进路线,合理规划办公场所、宿舍、材料堆置以及机械停置的空间布局。
2.工程概况2.1工程分布渝黔铁路土建2标线路长度57.087km。
由于沿线多处路基存在软弱地基,需对软弱地基进行加固处理。
设计中结合现场实际情况确定了多种处理方式,其中:渝黔动车左线、渝黔客车线、动车所、小梨线、中梁山支线等共22段路基内采用水泥搅拌桩加固,详见表1。
2.2主要技术参数水泥搅拌桩桩径0.5m,呈正三角形布置,其布置间距为0.9、1.0m、1.1m 、1.2m、1.3m五种,要求桩长打入下卧层中不小于0.5m,复合地基承载力分不小于150Kpa、不小于180Kpa两种。
水泥搅拌桩桩身水泥采用P.O42.5普通硅酸盐水泥,要求室内水泥块标准养护条件下,28天立方体抗压强度平均值不小于1.5Mpa,90天立方体抗压强度平均值不小于 1.8 Mpa,水泥掺入量拟为被加固湿土质量的15~20%,水泥浆水灰比0.45~0.55。
软土地段地层自上而下依次为人工填土、松软土、粉质黏土、泥岩夹砂岩等。
详见表1。
2.3 地震动参数根据中国地震动参数区划图(GB18306-2001),测区地震动峰值加速度等于0.05g。
地震动反应谱特征周期0.35s。
2.4主要工程量详见表1。
3.施工准备1、平整场地,清除地面杂物及地上和地下的一切障碍物,特别是建筑垃圾及建筑物的基础构造。
遇明沟、塘及场地低洼时应抽水和清淤,分层夯实回填粘性土料,不得回填杂填土或生活垃圾。
将施工场地开挖到设计要求的宽度及预定的标高,用推土机推平,碾压密实。
钻机施工范围地面坚实,满足施工过程中保证机身水平、桩身竖直的基本要求,必要是配备足够的枕木下垫,并做成向两侧4%的排水坡,路基两侧挖排水沟,建立完整的排水系统;对各种管线进行调查和迁改,对没有迁移而施工中又可能对其造成影响的管线,须注意加强施工防护。
2、施工前对处理段及前后范围进行地质核查,设计图纸与现场实际地层有出入时,及时通知有关单位处理。
3、室内配比试验:采集该工点土样,进行室内配比实验,测定各水泥土试块不同期龄,不同水泥掺入量,不同外加剂的抗压强度,寻求满足设计的最佳水灰比、水泥掺入量及外加剂品种、掺量。
一般要求对应28d龄期桩身无侧限抗压强度不小于1.5MPa。
4、进行现场调查,计算材料用量。
5、组建施工队伍,进行技术交底和安全技术培训。
6、检修机械、设备。
7、铺设钻机走行轨道,机具设备就位。
8、接通电源和水路,进行机械试运转。
9、备足灌浆所需材料。
10、施工临时供水、供电、运输道路及小型临时设施已经铺设或修筑,泥浆池及废浆处理池等已设置并做安全防护。
11、桩基测量控制桩、水准基点桩已经设置并经复核,桩位已钉小木桩或撒白灰标志。
12、利用室内水泥土配比试验结果进行现场成桩工艺性试验(不少于2根),以确定满足设计要求的施工工艺和施工参数,并报监理单位确认和审批后方可大面积施工。
现场试桩的工艺及方法见4.施工工艺及方法。
4.施工工艺及方法4.1施工程序水泥搅拌桩的施工顺序从中间向外围进行,或由一边向另一边的方式施工。
采用两喷四搅步骤:桩机就位调平→搅拌钻进至设计深度→喷浆、搅拌提升→提升至停浆面→复搅下沉至设计深度→喷浆提升至停浆面→关闭搅拌机械→桩机移位→桩头处理→桩基检测。
4.2 工艺流程详见图4.1水泥搅拌桩施工流程图。
4.3施工工艺4.3.1 钻机就位将钻机安置在设计的孔位上。
使钻杆头对准孔位的中心,桩位对中偏差不超过5cm;钻机就位后对钻机进行水平校正,使其钻杆轴线垂直对准钻孔中心位置,施工时钻杆的倾斜度不大于1%。
钻机就位后,进行低压射水试验,检查喷嘴是否畅通,压力是否正常。
4.1水泥搅拌桩施工流程图4.3施工工艺4.3.2 钻孔钻机操作手负责钻机的下沉、提升、喷浆、停浆等,观察机械运转情况,做好维修保养并按技术交底施工。
钻孔预搅至设计标高且进入持力层深度满足设计要求。
钻进过程加强对地质情况复核,当与设计不符时,及时沟通设计与监理,按设计要求施工。
4.3.3 制浆(1)配置浆液时,水要清洁、酸碱适中且PH值≥4.5。
2)首先在搅拌机中先加入实际拌和水用量的80%~90%,开动搅拌机均匀加入水泥,全部水泥加入后再搅拌2min;然后加入剩余10%~20%的拌和水,继续搅拌2min,并经过筛选后放入灰浆池备用。
4.3.4 提升喷浆搅拌搅拌机下沉到要求深度后,开启灰浆泵,钻头反转,搅拌头在原位喷浆搅拌约1分钟后,以1.0~1.2m/min速度反转提升,转速60r/min,喷浆压力控制在1.0~1.4MPa。
当钻头提升到高于桩顶面约0.5m,喷浆系统停止喷射水泥浆。
钻头正转,搅拌下沉至设计深度,再反钻提升到停浆面,完成成桩。
在钻机移动前打印施工过程资料和成桩资料,严禁移机后补打资料。
成桩资料打印有旁站监理监督。
4.3.5 重复上、下搅拌(1)搅拌机提升到加固深度的顶面高程时,集料斗中的水泥浆应正好排空。
(2)为使软土和水泥浆搅拌均匀,可再次将搅拌机边旋转、边沉入土中,至加固深度后,再将搅拌机提升出地面。
(3)当复搅发生空洞或意外事故(如停电、灰管堵塞等)而影响桩体质量时,钻机提升后应立即回填素土,进行重新喷浆搅拌,或直接在临近补打一根。
4.3.6 清洗(1)补浆完成后,提升钻杆及钻头,进行低压射水。
(2)向集料斗中注入适量的清水,开启灰浆泵,清洗全部管路中残存的水泥浆,管内、机内不留残存浆液。
(3)将黏附在搅拌头的软土清洗干净。
4.3.7 移位(1)冲洗钻杆、喷嘴,整个作业结束。
(2)把钻机等机具设备移到新孔位上。
(3)重复上述步骤,进行下一根桩的施工。
(4)考虑到搅拌桩顶部与上部结构的基础或承台接触部分受力较大,因此,通常还可在桩顶,再增加一次输浆,提高桩强度。
4.3.8 桩头处理混凝土达到设计强度的70%后,人工对搅拌桩的桩头超灌部分进行凿除,并清除现场多余土层,确保达到场平要求。
在清运现场余土的过程中一定要注意对搅拌桩体的保护。
4.3.9 桩基检测按设计及规范要求对水泥搅拌桩的桩身完整性、均匀性、桩身强度、单桩或复合地基承载力等进行检验。
具体详见7.质量保证措施。
5.施工计划5.1进度计划考虑现场施工条件和工期要求,并根据实际情况及总体进度安排,工期计划2014年9月1日开工,2015年1月28日完成搅拌桩施工。
5.2材料计划现场施工材料需求总量水泥8万吨、粉煤灰2万吨及外加剂2000吨,根据总体进度安排分批报物资设备部进场水泥、粉煤灰及外加剂。
5.3设备计划每个作业面主要施工机械设备配置表根据总工程量,计划安排六个作业面。
6.劳动力计划1)劳动力组织方式:采用架子队组织模式。
2)根据总进度计划要求,开六个工作面。
每个作业面人员配备如下表:每个作业工点人员配备表其中:负责人、工班长、技术人员、专兼职安全员必须由正式职工担任,并可根据工程情况适当配备若干劳务工人。
7.质量保证措施7.1 质量控制措施(1)水泥搅拌桩采用正三角形布置,桩顶铺设0.6m厚碎石垫层夹两层抗拉强度不小于80KN/m的双向土工格栅。
桩径一般为0.5m,桩间距为0.9m~1.3m,桩长符合设计要求,并保证打入下卧层泥岩夹砂岩〈9-9〉W3中不小于0.5m。
(2)水泥采用P.042.5级普通硅酸盐水泥,设计拟定的掺灰量不小于被加固湿土质量的15~20%,水泥浆水灰比为0.45~0.55。
地下水具有侵蚀性工点,采用水泥+粉煤灰,粉煤灰掺入量拟为水泥用量的20%。
为改善水泥土的性能和提高强度,可适当掺入外加剂,如石膏、三乙醇胺、木质素碳酸钙,其掺入量宜分别取水泥重量的2%、0.05%、0.2%。
(3)喷浆量及搅拌深度必须采用经国家计量部门认证的检测仪器进行自动记录,且处于检定有效期内。
(4)严格控制搅拌机钻进和提升速度、供浆与停浆时间,记录深度误差不大于5cm,时间误差不大于5s,确保成桩质量。
