移动破碎机工艺流程
移动破碎机是一种常用的破碎设备,广泛应用于建筑、路桥、矿山等领域。
其主要作用是将原料破碎成所需的粒度,以满足后续加工和生产的要求。
下面将介绍移动破碎机的工艺流程:
1. 原料输送:将原料通过挖掘机、装载机等装载到移动破碎机进料口处。
2. 粗碎破碎:原料进入移动破碎机后,首先经过粗碎破碎,将大块原料破碎成适当的尺寸。
3. 送料:破碎后的原料通过送料机构进入下一级破碎机。
4. 筛分:移动破碎机设有筛分装置,将破碎后的原料进行筛分,分离出符合要求的粒度。
5. 再次破碎:未达到所需粒度的原料将再次进入破碎机进行细碎。
6. 成品输送:经过筛分和破碎后,符合要求的成品通过输送机构输送到指定的储存或生产区域。
总之,移动破碎机的工艺流程包括原料输送、粗碎破碎、送料、筛分、再次破碎和成品输送等环节,各环节都需要严格控制,以确保破碎过程的高效、稳定和安全。
- 1 -。
粉碎机工作原理
粉碎机是一种将物料粉碎和破碎的设备,其工作原理主要包括以下几个方面:
1. 碰撞破碎:粉碎机内部装有锤头或者刀具等物理作用力装置,物料通过进料口进入粉碎机后,受到锤头或刀具的高速碰撞破碎,从而使物料发生破碎变形。
2. 压碎破碎:粉碎机内部装有辊子或者压力板等装置,物料在被进一步加压的情况下,遭受辊子或者压力板的挤压破碎。
这种方式常用于对硬质物料的粉碎,如石头和矿石。
3. 剪切破碎:粉碎机内部装有齿轮或者剪刀刀片等装置,物料在经过齿轮或剪刀刀片的剪切作用下,被剪切成小块。
这种方式常用于对纤维状物料的粉碎,如木板、纸张等。
4. 冲击破碎:粉碎机内部装有高速转动的转子或者离心锤等装置,物料在受到高速转子或离心锤的冲击作用下,发生破碎变形。
这种方式常用于对易碎物料的粉碎,如玻璃、陶瓷等。
综上所述,粉碎机通过以上多种破碎方式的组合使用,将物料进行粉碎和破碎。
不同的物料特性和所需粉碎度要求,会选择不同的破碎方式和设备。
粉碎机在实际应用中具有广泛的用途,例如在矿山、建筑、化工、冶金等领域中常被用于矿石破碎、建筑废弃物处理、制药原料加工等工艺过程中。
各种破碎机工作原理、用途、组成各种破碎机工作原理、用途、组成一、辊式破碎机1工作原理对辊式破碎机将破碎物料经给料口落入两辊子之间,进行挤压破碎,成品物料自然落下。
遇有过硬或不可破碎物时,对辊式破碎机的辊子可凭液压缸或弹簧的作用自动退让,使辊子间隙增大,过硬或不可破碎物落下,从而保护机器不受损坏。
相向转动的两辊子有一定的间隙,改变间隙,即可控制产品最大排料粒度。
双辊破碎机是利用一对相向转动的圆辊,四辊破碎机则是利用两对相向转动的圆辊进行破碎作业。
齿辊式破碎机主要采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎(传统齿辊破碎机采用低速挤压破碎),形成了高生产率的机理。
两辊表面都是带锯齿的辊式破碎机对物料主要起到劈碎和撕裂的作用,同时具有挤压研磨破碎的作用。
破碎齿呈螺旋形布置,入料中的小颗粒很容易通过破碎辊之间的间隙排出,大块则利用齿的剪切和拉伸力来进行破碎,改善了传统破碎机中物料不受控制一律破碎的情况。
2组成该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
3用途该设备主要是完成物料的大块破碎工作,适用于在水泥,化工,电力,冶金,建材,耐火材料等工业部门破碎中等硬度的物料,更适用于大型煤矿或选煤厂原煤(含矸石)的破碎。
4影响辊皮磨损的因素影响辊皮磨损的因素主要有:被破碎物料的硬度和粒度、辊皮的材质、辊子的规格尺寸和表面形状、给矿方式等。
(1)物料分布尽量均匀,以减少辊子表面出现的环状沟槽与辊皮磨损程度。
(2)在破碎机的运转中,尤其是粗碎过程中,要注意给矿块的大小,防止给矿块过大,造成破碎机产生剧烈的振动,从而严重磨损辊皮。
(3)选择耐磨性能好的辊皮,可减少辊皮的磨损程度,从而延长辊子的使用寿命;仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。
粉状物通过卸料箅板排出,完成粉磨作业。
筒体在回转的过程中,研磨体也有滑落现象,在滑落过程中给物料以研磨作用,为了有效的利用研磨作用,对物料粒度较大的一般二十目磨细时候,把磨体筒体用隔仓板分隔为二段,即成为双仓,物料进入第一仓时候被钢球击碎,物料进入第二仓时候,钢段对物料进行研磨,磨细合格的物料从出料端空心轴排出,对进料颗粒小的物料进行磨细时候,如砂二号矿渣,粗粉煤灰,磨机筒体可不设隔板,成为一个单仓筒磨,研磨体也可以用钢段。

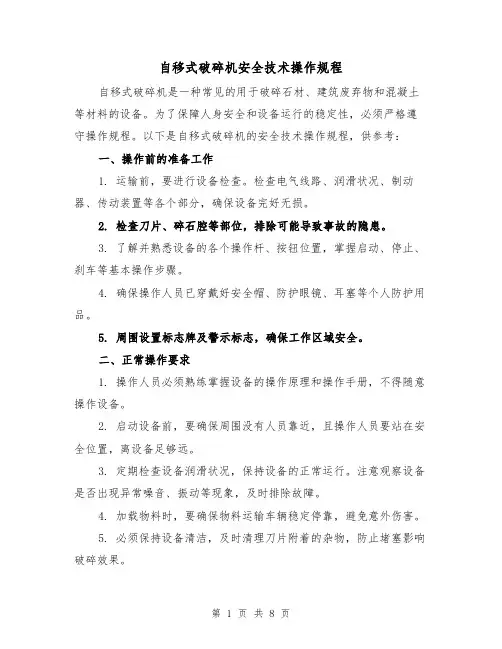

自移式破碎机安全技术操作规程自移式破碎机是一种常见的用于破碎石材、建筑废弃物和混凝土等材料的设备。
为了保障人身安全和设备运行的稳定性,必须严格遵守操作规程。
以下是自移式破碎机的安全技术操作规程,供参考:一、操作前的准备工作1. 运输前,要进行设备检查。
检查电气线路、润滑状况、制动器、传动装置等各个部分,确保设备完好无损。
2. 检查刀片、碎石腔等部位,排除可能导致事故的隐患。
3. 了解并熟悉设备的各个操作杆、按钮位置,掌握启动、停止、刹车等基本操作步骤。
4. 确保操作人员已穿戴好安全帽、防护眼镜、耳塞等个人防护用品。
5. 周围设置标志牌及警示标志,确保工作区域安全。
二、正常操作要求1. 操作人员必须熟练掌握设备的操作原理和操作手册,不得随意操作设备。
2. 启动设备前,要确保周围没有人员靠近,且操作人员要站在安全位置,离设备足够远。
3. 定期检查设备润滑状况,保持设备的正常运行。
注意观察设备是否出现异常噪音、振动等现象,及时排除故障。
4. 加载物料时,要确保物料运输车辆稳定停靠,避免意外伤害。
5. 必须保持设备清洁,及时清理刀片附着的杂物,防止堵塞影响破碎效果。
6. 在设备停机维修或清理时,必须切断电源,避免误操作造成事故。
7. 不得随意改变设备的工作参数,保持设备在正常运行状态。
三、设备运输及停放要求1. 进行设备运输时,要确保设备固定可靠,避免运输过程中发生意外。
2. 在设备停放时,要选用平坦的地面,避免设备倾斜或滑动。
3. 停放时要切断电源,关掉汽车电瓶开关,避免无意中启动设备。
4. 长时间停放时,要注意设备的防雨、防尘措施,定期进行检查,保持设备的完好性。
四、事故应急处理1. 操作人员要时刻保持警惕,发现设备异常情况时,要立即停止操作,及时排除故障。
2. 在设备发生事故或异常情况时,操作人员要立即切断电源,确保人员的生命安全。
3. 并及时采取相应的紧急救护措施,如进行心肺复苏术或拨打急救电话等。
破碎机,粉碎机工作原理破碎机,研磨机和粉碎机是用于将粗糙的物料(例如石头,煤或炉渣)转化或还原为较小的较细物料的研磨设备。
研磨设备可分为两种基本类型:破碎机和研磨机。
工业破碎机是降低粒度的第一级;进一步的颗粒化发生在研磨机或粉碎机中。
破碎机会通过破碎机和粉碎机减少物料,破碎机或破碎机的活动部件将物料置于压力之下时会发生破碎。
在此过程中施加的力可能是压缩力,剪切力或冲击力。
当内部应变水平达到临界水平时,材料破裂。
当材料破裂时,主要是作为热量释放能量。
已经开发了几种用于尺寸减小的科学理论,包括里丁格定律,踢定律和邦德定律。
破碎机工业破碎机通过冲击或压力使材料破碎或变形,从而将大块的岩石,矿石或废料减少到较小的尺寸。
在初次破碎操作期间,巨石大小的进料从20到100英寸减小为二次破碎机的大小为1到20英寸或磨碎的进料大小为0.5到3英寸。
存在许多具有不同设计和破碎过程的不同类型的破碎机。
正确的选择取决于几个因素,包括要压碎的材料的硬度,材料的研磨性能,水分含量和所需的还原率。
下表列出了各种破碎机类型及其一般规格和用途。
圆锥破碎机使用一个旋转的圆锥体,该圆锥体以偏心方式在碗中旋转,以将圆锥体表面(称为套)和破碎机碗衬之间的岩石破碎。
回转式破碎机与圆锥式破碎机非常相似,但圆锥斜度更陡,碗表面呈凹形。
当碗衬里和地幔之间的间隙变窄时,岩石被回转锥击碎在地幔之间。
水平轴冲击器(HSI)的水平轴旋转重型转子。
附着在转子上的导条将待破碎的物料甩向装有可更换衬套的防撞围裙(或幕)。
利用表面力的原理,这种冲击会破坏材料,减少材料的产生调整为原始尺寸的1/10至1/25。
圆锥破碎机(左)和回转破碎机(右)垂直轴冲击器(VSI)具有垂直轴和封闭的转子,它们可以高速旋转。
VSI破碎机有两种主要类型,即岩石破碎(自生)破碎机和蹄铁砧。
岩石破碎机的凹坑内充满了充满岩石的腔室整个圆周。
靴式和砧式VSI破碎机具有复合金属合金砧,其放置位置可使通过离心力甩向固定砧的物料的冲击最大化。
移动式破碎机,也可称之为移动式破碎站、移动式碎石机等,是新时代高新破碎技术下的必然产物,其主要特点就是可以移动式作业,行走自如,转场更方便,保证设备生产安全的同时,工作运行更为可靠。
一条完整的移动破生产线经典型搭配移动颚式破碎机+移动反击式破碎机,双机搭配,实现石头、建筑垃圾等粗碎、细碎作业。
只需几天时间就搭建好了整条生产线,不需要打桩,比固定式破碎生产线快了将近三十天。
移动式破碎机工作原理物料经给料机均匀输送到颚式破碎机内,经颚式破碎机初破后的物料经输送机送入反击式破碎机进行二次破碎,破碎出的物料经振动筛筛分,满足破碎要求的物料由输送机输出,不满足要求的物料再次进入反击式破碎机破碎,通过圆振动筛构成闭路系统,实现物料的循环破碎,成品物料由输送机输出,进行连续破碎作业。
移动破碎站性能特点1、可移动式破碎机推出消除了破碎时繁琐的钢架结构和地基的建设,节省了大量的时间,可快速选定场地,直接开到现场,不需运输,直接达到成品粒度。
2、结构一体化机组安装形式,消除了分体组件,繁杂场地基础设施安装作业,减少占地面积,尤其适用于破碎场地小,适合建筑垃圾处理。
3、另外,信联移动式破碎机模块化、智能化操作设计,一人可操作,工作更加稳定,整体产量提升,且成品规格全,粒型好。
4、而且双动力驱动,市电与柴油之间、自由切换,随时随地保持良好状态。
信联重工移动式破碎机优势1、提升了设备管理水平;2、提高生产效率5%以上;3、大大提升砂石企业经济效益;4、可为企业节约生产成本10%以上;综合来说,信联移动破碎机的综合效益高,具有很好的应用和推广价值。
移动破碎机种类移动式破碎机可以多种机型互换移动破碎设备按照行走方式,主要分为轮胎式履带式两大类。
另外,每种不同类型破碎机还可根据客户需要自由组机,主要包括鄂式轮胎移动破碎站、反击式轮胎移动破碎站、圆锥轮胎移动式破碎机、冲击式轮胎移动破碎站、重锤式轮胎移动破碎站、履带式移动破碎站,组合过程简单方便,有效实现机组一体化、配置多样性,适用范围更加广泛、灵活。

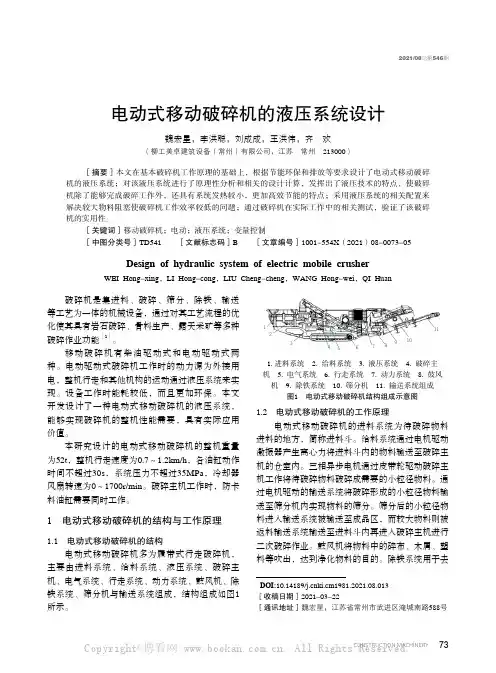

电动式移动破碎机的液压系统设计魏宏星,李洪聪,刘成成,王洪伟,齐欢(柳工美卓建筑设备(常州)有限公司,江苏常州 213000)[摘要]本文在基本破碎机工作原理的基础上,根据节能环保和排放等要求设计了电动式移动破碎机的液压系统;对该液压系统进行了原理性分析和相关的设计计算,发挥出了液压技术的特点,使破碎机除了能够完成破碎工作外,还具有系统发热较小,更加高效节能的特点;采用液压系统的相关配置来解决较大物料阻塞使破碎机工作效率较低的问题;通过破碎机在实际工作中的相关测试,验证了该破碎机的实用性。
[关键词]移动破碎机;电动;液压系统;变量控制[中图分类号]TD541 [文献标志码]B [文章编号]1001-554X(2021)08-0073-05Design of hydraulic system of electric mobile crusherWEI Hong-xing,LI Hong-cong,LIU Cheng-cheng,WANG Hong-wei,QI Huan破碎机是集进料、破碎、筛分、除铁、输送等工艺为一体的机械设备,通过对其工艺流程的优化使其具有岩石破碎、骨料生产、露天采矿等多种破碎作业功能[1]。
移动破碎机有柴油驱动式和电动驱动式两种。
电动驱动式破碎机工作时的动力源为外接用电,整机行走和其他机构的运动通过液压系统来实现。
设备工作时能耗较低,而且更加环保。
本文开发设计了一种电动式移动破碎机的液压系统,能够实现破碎机的整机性能需要,具有实际应用价值。
本研究设计的电动式移动破碎机的整机重量为52t,整机行走速度为0.7~1.2km/h,各油缸动作时间不超过30s,系统压力不超过35MPa,冷却器风扇转速为0~1700r/min。
破碎主机工作时,防卡料油缸需要同时工作。
1 电动式移动破碎机的结构与工作原理1.1 电动式移动破碎机的结构电动式移动破碎机多为履带式行走破碎机,主要由进料系统、给料系统、液压系统、破碎主机、电气系统、行走系统、动力系统、鼓风机、除铁系统、筛分机与输送系统组成,结构组成如图1所示。
圆盘破碎机结构及原理
一、结构
1.主机:主要由不同直径的圆盘组成,圆盘间通过一定的间隙相对转动。
圆盘上均匀分布着许多个破碎刀片,刀片的长度和分布可以根据物料的需求进行调整。
2.电动机:提供动力给圆盘破碎机的转动。
3.减速器:将电动机的高速转动转化为适合圆盘破碎机的低速旋转。
4.输送机:将待破碎的物料送入破碎机。
5.安全设备:包括防护罩、限位器等,以确保操作人员的安全。
二、工作原理
具体的工作流程如下:
1.物料进入:物料通过输送机被送入圆盘破碎机的进料口,进入破碎机的破碎腔。
2.刀片破碎:物料在破碎腔内受到刀片的撞击和剪切力,被破碎成较小的颗粒。
3.物料分布:破碎后的物料被分布到圆盘的不同位置,然后通过离心力和惯性力被抛出。
4.循环破碎:物料被抛出后,在空中再次受到刀片的撞击,进行二次破碎。
5.排料:破碎后的物料经过多次破碎和抛出,在旋转圆盘内逐渐变小,最后通过出料口排出。
移动式破碎机工作原理
一、移动式破碎机介绍
移动式破碎机是一种新颖的岩石破碎设备,大大拓展了粗碎作业概念领域。
它的设计宗旨是站在客户的立场,把消除破碎场地、环境带给客户破碎作业的障碍作为首要的解决方案, 并为客户提供高效低成本的项目运营硬件设施。
移动式破碎机是在双级粉碎机的基础上改进而来的。
移动式破碎机可以流动性的物料破碎作业,也可以看做是一种简易的石料生产线。
移动式粉碎机按照粉料原料的种类,规模以及成品物料的要求不同,尤其是破碎原料场地小,更适用于粉碎建筑垃圾,砖厂适用。
站在客户的立场,消除了破碎场地以及环境带给客户破碎作业的障碍作为了很好的解决方案。
大大的拓展了破碎作业的概念。
二、移动式破碎机的最用范围
移动式破碎机可以粉碎煤矸石,页岩,炉渣,煤渣,矿渣,石灰石,石头,建筑垃圾等原料。
三、移动式破碎机的优点
1.移动式粉碎机最大的优点之一就是可以移动,组合灵活,适用性强。
2.移动式粉碎机最大的优点之二就是可以粉碎含水率超高的物料,对于物料的含水率无任何要求,黏性比较大的物料粉碎起来也不会发生堵塞,因为移动式破碎机设计的是没有筛底与筛网。
下雨天也可以正常生产。
3. 移动式破碎机采用的是上下两级粉碎,物料经过上级转子粉碎之后进入到下级转子再次粉碎,物料在腔内形成锤粉料,料粉料的效果。
然后由出料口直接卸出。
移动式破碎机的出料粒度也非常均匀,可以控制在2mm(毫米)以下。
4.移动式破碎机采用独创调隙技术,当锤头磨损之后,调整锤头的位置缩小与衬板之间的间隙。
这样就能出到满意的颗粒度了。
5. 移动式破碎机采用液压启动机壳,一个人就可以开启机壳,维修或者检查零部件方便快捷。
6. 移动式破碎机改变了传统的黄油嘴注油方式,改变为集中注油方式,可以实现不停
机就可以注油。
购买移动式破碎机请到河南中科工程技术公司来,我们可以为每一个客户现场粉碎原料。
四、移动式破碎机相关参数
五、移动式破碎机工作原理
破碎机的动颚悬挂在心轴上,可作左右摆动,偏心轴旋转时,连杆做上下往复运动。
带动两块推力板也做往复运动,从而推动破碎机动颚做左右往复运动,实现破碎和卸料。
此种破碎机采用曲柄双连杆机构,虽然动颚上受有很大的碎石反力,而破碎机偏心轴和连杆却受力不大,所以工业上多制成大型机和中型机,用来破碎坚硬的物料。
