移动式柴油机颚式破碎机

鄂式破碎机特点：1、维修使用方便2、产品粒形优异3、采用高强度锰钢4、结构简单5、运营成本低6、破碎比大7、耐磨、抗压8、寿命长索取报价颚式破碎机(颚破)的用途:该破碎机已广泛运用于矿山、冶炼、建材、公路、铁路、水利等部门。

鄂式破碎机工作原理：本产品以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动，将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料破碎，并通过下部的排料口将成品物料排出。

颚式破碎机性能特点：结构简单、维修使用方便；性能稳定，运营成本低；破碎比大。

鄂式破碎机结构组成：鄂破的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成，其中肘板还起到保险作用。

颚式破碎机结构特点：采用高强度锰钢，一次成型铸造，具有耐磨、抗压、寿命长等优点。

主要适用破碎大、中、小型石块和相应的物体。

颚式破碎机技术参数:（mm）（mm）（mm）（kw）PE-500×750 500×750 425 50-100 45-80 55 10.1 1892×2054×1853 PE-600×900 600×900 500 65-160 70-120 55-75 15.5 2520×1840×2303 PE-750×1060 750×1060 630 80-140 130-260 110 28 2620×2302×3110 PE-900×1200 900×1200 750 95-165 220-380 110 50 3789×2826×3025PE-1000×1200 1000×1200850 195-265 230-380 110 57 3889×2826×3025PE-1200×1500 1200×15001020 150-300 400-800 200 100.9 4200×3750×3820PEX-300×1300300×1300 250 25-105 20-90 55-75 11 1777×2330×1740欢迎咨询在线客服，索取设备报价和技术参数资料，我公司在全国各省市和地区均设有办事处，请您留下电话等联系方式，我们会安排您所在地区的销售经理或技术人员在五分钟内回电，根据您的需求为您提供一对一服务。

常见的颚式破碎机参数及词目解释颚式破碎机是一种常见的粉碎设备。

它广泛应用于矿山、冶金、建筑材料、公路、铁路、水利等行业。

由于颚式破碎机具有结构简单、操作方便、生产效率高等优点，因此得到了不少用户的青睐。

在使用颚式破碎机时，需要了解一些相关参数。

本文将对常见的颚式破碎机参数及词目进行介绍和解释。

I. 描述在颚式破碎机中，被粉碎的物料通过一个上下摆动的颚板进行破碎。

颚板在破碎物料时，短暂地与物料接触，使物料迅速破碎。

颚式破碎机常用于初级破碎和中等破碎。

其主要特点是具有高的破碎比和大的生产能力。

下面我们来看看常见的颚式破碎机参数及词目解释。

II. 破碎机参数1. 进料口尺寸（Feed Opening Size）进料口尺寸是指颚式破碎机用于破碎物料的进料口的尺寸。

进料口的尺寸决定了物料的最大尺寸和破碎机产生的破碎物料的最小尺寸。

进料口尺寸越大，破碎机产生的破碎物料的最小尺寸也越大。

2. 处理能力（Processing Capacity）处理能力是指颚式破碎机在规定时间内处理物料的能力。

处理能力与进料口尺寸、转速、排料口设备等因素有关。

处理能力反映了颚式破碎机的生产效率。

3. 排料口尺寸（Discharging Outlet Size）排料口尺寸是指颚式破碎机产生的破碎物料从破碎机排出时的口的尺寸。

排料口尺寸影响了破碎机产生的破碎物料的最终尺寸。

4. 电机功率（Motor Power）电机功率是指颚式破碎机所配备的电动机的功率。

电机功率通常决定了破碎机的处理能力和产量。

5. 旋转速度（Rotational Speed）旋转速度是指颚式破碎机转子的转速。

旋转速度越高，则颚式破碎机的破碎能力越强，但同时它也会造成更高的能耗和噪音。

6. 破碎比（Crushing Ratio）破碎比是指颚式破碎机破碎物料的最终尺寸与进料物料的尺寸之比。

破碎比越大，则颚式破碎机的破碎效果越好。

III. 词目解释1. 颚板（Jaw Plate）颚板是颚式破碎机中一个关键部件，用于破碎物料。

颚式破碎机使用说明书
颚式破碎机是一种常用的矿石破碎设备，用于破碎各种硬度的矿石和岩石。

以下是颚式破碎机的使用说明书：
一、安装与调试：
1. 在安装前，要仔细检查设备各部件是否完好，紧固螺丝是否松动，润滑油是否充足。

2. 安装时，应根据设备基础图纸进行基础施工，确保设备稳固安全。

3. 安装完成后，需进行设备的空载试运转，检查设备是否运转正常，各部件是否有异常声响。

二、操作与维护：
1. 在使用颚式破碎机前，要先对设备进行全面的检查，确保各部件处于良好状态。

2. 启动设备前，应该先启动给料机，然后再启动颚式破碎机，
停机顺序相反。

3. 在操作过程中，要定期对设备进行润滑，保持润滑油的清洁
和充足。

4. 定期检查磨损件，如颚板、振动板等，发现磨损严重要及时
更换，以免影响设备破碎效果。

5. 在设备长时间停用时，要对设备进行全面的清洗和防锈处理，确保设备的使用寿命。

三、注意事项：
1. 在使用过程中，要注意设备的电气安全，避免发生触电事故。

2. 在清理设备堵料时，应先切断电源，确认设备完全停止运转
后再进行操作。

3. 避免超负荷运转，严禁超过设备规定的生产能力进行操作。

4. 在设备运转过程中，禁止站在进料口下方，以免发生意外伤
害。

总之，颚式破碎机的正确使用和维护对设备的性能和寿命具有重要影响。

用户在使用前务必详细阅读设备的使用说明书，并严格按照要求进行操作和维护，以确保设备的安全运行和高效生产。

颚式破碎机工作原理
1 颚式破碎机是怎样工作的
颚式破碎机是一种常用的破碎设备，被用于制粒或粉碎。

它主要
由板条颚、活塞杆、外壳三部分组成。

颚式破碎机的工作原理是：动力机械推动板条颚和活塞杆来回运动，当板条颚开合时，将原料加以撕裂，粉碎，由于板条颚的运动，
形成的挤压力使原料经过破碎空间的破碎作用，因而完成粉碎过程。

颚式破碎机的运动特点决定了其操作要求，它不但要起到撕裂的
作用，而且要保持一定速度，提高杆的行程，使杆的行程变得持续、
可控。

颚式破碎机的作用是：首先能够以最快的时间分解物料，并使物
料失去粘附性，以节省能源和时间，并使物料容易得到破碎，但在破
碎过程中，粗破物料要控制，以免影响物料的质量。

另外，破碎过程
前要免除或减少杂质的影响，以提高破碎效率和物料质量。

颚式破碎机的效果很好，它们能够将原始材料快速分解成细微颗粒，而且能够保证物料撕裂破碎，进而增加效率，投资维护少。

颚式
破碎机用于处理破碎原料，有利于传输系统，可以将粗破物料破碎成
更细小的颗粒，从而改善物料的质量。

颚式破碎机在现实中有着广泛的应用，许多行业都在使用这种设备，像煤炭、矿山、砂岩矿等行业的破碎原料都广泛使用颚式破碎机。

它可以有效的分解各种矿物质、金属矿、煤炭等物料，并以颗粒形式出现。

因此颚式破碎机是矿物处理行业不可缺少的重要设备。

1、简介颚式破碎机在矿山、建材、基建等部门主要用作粗碎机和中碎机。

按照进料口宽度大小来分为大、中、小型三种，进料口宽度大于 600MM 的为大型机器，进料口宽度在 300-600MM 的为中型机，进料口宽度小于 300MM 的为小型机。

颚式破碎机结构简单，创造容易，工作可靠。

颚式破碎机的工作部份是两块颚板，一是固定颚板 (定颚)，垂直(或者上端略外倾)固定在机体前壁上，另一是活动颚板(动颚)，位置倾斜，与固定颚板形成上大下小的破碎腔(工作腔) 。

活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠近。

分开时，物料进入破碎腔，成品从下部卸出；挨近时，使装在两块颚板之间的物料受到挤压，弯折和劈裂作用而破碎。

颚式破碎机按照活动颚板的摆动方式不同，可以分为简单摆动式颚式破碎机 (简摆颚式破碎机)。

复杂摆动式颚式破碎机(复摆颚式破碎机)和综合摆动式颚式破碎机三种。

2、发展史近代的破碎机械是在蒸汽机和电动机等动力机械逐渐完善和推广之后相继创造出来的。

1806 年浮现了用蒸汽机驱动的辊式破碎机； 1858 年，美国的布莱克发明了破碎岩石的颚式破碎机； 1878 年美国发展了具有连续破碎动作的旋回破碎机，其生产效率高于作间歇破碎动作的颚式破碎机； 1895 年，美国的威廉发明能耗较低的冲击式破碎机。

二十 20 世纪 80 年代，每小时破碎 800 吨物料的大型颚式破碎机的给料粒度已达 1800 毫米摆布。

常用的颚式破碎机有双肘板的和单肘板的两种。

前者在工作时动颚只作简单的圆弧摆动，故又称简单摆动颚式破碎机；后者在作圆弧摆动的同时还作上下运动。

发展现状国内颚式破碎机创造厂家技术水平相差很悬殊，有少数厂家的产品基本接近世界先进水平，而大多数厂家的产品与世界先进水平相比差距较大。

颚式破碎机机架占整机质量的比例很大 (铸造机架占 50%，焊接机架占 30%)。

国外颚式破碎机都是焊接机架，甚至动颚也采用焊接结构。

颚式破碎机采用焊接机架是发展方向。

摘要由于颚式破碎机具有结构简单、制造容易、维护方便、工作可靠等特点。

所以，世界各国在冶金、化工、建筑材料、矿工等基础工业部门都广泛采用这种设备。

复摆颚式破碎机结构简单，制造容易、工作可靠、使用维修方便，所以常见的还是传统的复摆颚式破碎机。

根据要求我设计了复摆颚式破碎机，其工作原理是：工作时，电动机通过皮带轮带动偏心轴旋转，使动颚周期地靠近、离开定颚，从而对物料有挤压、搓、碾等多重破碎，使物料由大变小，逐渐下落，直至从排料口排出。

设计内容主要包括了复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板等一些重要部件；另外对颚式破碎机的工作原理及特点和主要部件作了介绍；同时对机器参数（主轴转速、生产能力、破碎力、功率等）作了计算。

关键词：复摆颚式破碎机；偏心轴；动颚AbstractDue to the jaw crusher is simple in structure, easy to manufacture, convenient maintenance work reliable. So, the world in metallurgy, chemical industry, buildi ng materials, miners and other basic industry departments are widely used this kind of equipment. Pendulum jaw crusher structure is simple, make easy, reliable and convenient usage and maintenance, so common or traditional pendulum jaw crusher.According to the request I designed the pendulum jaw crusher, the working principle is: work, motor drive shaft rotation by pulley eccentric, make the move to close to leave, jaw cycle for jaw, and the material is extrusion, rolling, grinding multiple broken, make the material is bigger or smaller, gradually whereabouts until from discharging mouth eduction.Design content mainly includes the pendulum jaw crusher dynamic jaw, eccentric shaft, pulley, dynamic jaw teeth board some important parts; In addition to jaw crusher work principle and characteristics and main parts is introduced; At the same time for the machine parameters (spindle speed, production capacity, crushing strength, power, etc.) for the calculation.Key words: pendulum jaw crusher; Eccentric shaft; Move jaw精选文档河南理工大学万方科技学院本科毕业论文目录摘要 (1)Abstract (2)前言 (1)第一章绪论 (3)§1.1 颚式破碎机简介 ...................................................................................§1.2 复摆式颚式破碎机的特点 ....................................................................§1.3矿石的破碎及力学性能 .........................................................................§1.4 破碎工艺 ................................................................... (10)第二章设计任务及要求 (11)§2.1 设计条件 ................................................................... (11)§2.2 设计内容 ................................................................... (11)§2.3 设计要求 ................................................................... (11)第三章基本结构及工作原理 (13)3.1 基本结构 ................................................................... (13)3.2 工作原精选文档 (13)精选文档第四章参数的选择和计算 (15)§4.1 颚式破碎机的结构及运转 ..................................................................15§4.2 结构参数的选择 ................................................................... (15)§4.3主要参数的计算 ................................................................... (20)第五章主要零部件结构尺寸的计算与选择 (28)§5.1 电动机功率的计算与选择 ..................................................................28§5.2 皮带及带轮的设计 ................................................................... (32)§5.3偏心轴的设计计算 ................................................................... (37)精选文档河南理工大学万方科技学院本科毕业论文§5.4 轴承的选择与校核 ................................................................... (43)§5.5 平键的选择及校核 ................................................................... (46)结术语 (50)参考文献 (51)致谢 (52)前言本次毕业设计的主要任务是对复摆式颚式破碎机传动系统设计与计算，并对复摆式颚式破碎机的主要构件尺寸参数以及其他结构部件做了系统的介绍。

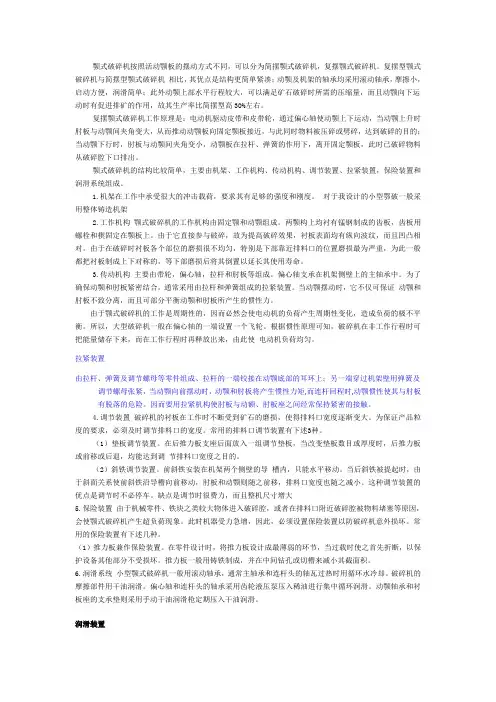

颚式破碎机按照活动颚板的摆动方式不同，可以分为简摆颚式破碎机，复摆颚式破碎机。

复摆型颚式破碎机与简摆型颚式破碎机相比，其优点是结构更简单紧凑；动颚及机架的轴承均采用滚动轴承，摩擦小，启动方便，润滑简单；此外动颚上部水平行程较大，可以满足矿石破碎时所需的压缩量，而且动颚向下运动时有促进排矿的作用，故其生产率比简摆型高30%左右。

复摆颚式破碎机工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与此同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚间夹角变小，动颚板在拉杆、弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。

颚式破碎机的结构比较简单，主要由机架、工作机构、传动机构、调节装置、拉紧装置，保险装置和润滑系统组成。

1.机架在工作中承受很大的冲击载荷，要求其有足够的强度和刚度。

对于我设计的小型鄂破一般采用整体铸造机架2.工作机构颚式破碎机的工作机构由固定颚和动颚组成。

两颚构上均衬有锰钢制成的齿板，齿板用螺栓和楔固定在颚板上。

由于它直接参与破碎，故为提高破碎效果，衬板表面均有纵向波纹，而且凹凸相对。

由于在破碎时衬板各个部位的磨损很不均匀，特别是下部靠近排料口的位置磨损最为严重，为此一般都把衬板制成上下对称的，等下部磨损后将其倒置以延长其使用寿命。

3.传动机构主要由带轮，偏心轴，拉杆和肘板等组成。

偏心轴支承在机架侧壁上的主轴承中。

为了确保动颚和肘板紧密结合，通常采用由拉杆和弹簧组成的拉紧装置。

当动颚摆动时，它不仅可保证动颚和肘板不致分离，而且可部分平衡动颚和肘板所产生的惯性力。

由于颚式破碎机的工作是周期性的，因而必然会使电动机的负荷产生周期性变化，造成负荷的极不平衡。

所以，大型破碎机一般在偏心轴的一端设置一个飞轮。

根据惯性原理可知，破碎机在非工作行程时可把能量储存下来，而在工作行程时再释放出来，由此使电动机负荷均匀。

前 言在基本建设工程中，需要大量的，各种不同粒径的砂、石作为生产之用。

而一般砂石都需要破碎从而达到生产要求。

自第一台颚式破碎机问世以来，至今已有140余年的历史。

在此过程中，其结构得到不断的完善，而颚式破碎机的结构简单，安全可靠，石料可供破碎机械来进行加工，来满足工程的需要。

所以在生产中广泛的应用。

而工程上应用最广泛的是复摆颚式破碎机，国产的颚式破碎机数量最多的也是复摆颚式破碎机。

颚破机性能特点：颚破机破碎比大，产品粒度均匀，结构简单，工作可靠，维修简便，运营费用低。

颚破机工作原理：工作时，电动机通过皮带轮带动偏心轴旋转，使动颚周期地靠近、离开定颚，从而对物料有挤压、搓、碾等多重破碎，使物料由大变小，逐渐下落，直至从排料口排出。

破碎机是将开采所得的天然的石料按一定尺寸进行破碎加工的机械。

鄂式破碎机是有由美国人E. W. Blake 发明的。

自第一台破碎机的出现，生产效率快，又满足安全条件，又能适应生产，大大加快了生产。

颚式破碎机主要由机座、偏心轴、颚板、连杆、调节机构与闭锁弹簧等部分组成。

其中最重要的是它的两块腭板，而且它的破碎作业是在两块腭板之间进行的，其中一块腭板固定在机架上称为定腭板，另一块装在运动的动腭体上，称为动鄂板，其表面一般为齿形。

当动鄂板周期性的靠近与远离定腭板是，完成破碎与排矿作业。

复摆鄂式破碎机适合破碎中硬度石料。

在工程中，多用他做中、细碎设备，起破碎比较大，可达10 i 。

随着机械工业的进步，近年来，复摆鄂式破碎机正朝着大型化发展。

所以，一个合理的传动装置可以使复摆鄂式破碎机运行的更加顺利，合理有效。

动鄂的优化可使磨损大大的降低，冲击、噪声、振动都相应的减少，也减少工作人员的劳动强度，提高生产的质量，降低制造成本和缩短生产周期。

尽管鄂式破碎机有以上的那么多优点，但是它也存在着一些设计不合理的地方需要我们的改进和更新，下面介绍它的一些缺点：首先就是鄂式破碎机上面的齿板，通过自己的调查和查阅资料，在JB / ZQ 1032一87《腭板铸造技术条件》规定齿板寿命只有60h，按10h工作制，每付齿板只能用6天，不到一星期就需更换一次齿板。

颚式破碎机工作原理
颚式破碎机是一种常见的破碎设备，主要用于破碎硬质和中等硬度的各种矿石和岩石。

其工作原理如下：
1. 进料：原料通过给料机均匀地投入颚式破碎机的破碎腔内。

2. 破碎腔：颚式破碎机的破碎腔包含一个固定颚和一个活动颚，它们之间形成破碎腔。

原料被夹在两个颚板之间进行破碎操作。

3. 运动方式：活动颚通过偏心轴的驱动进行周期性的往复运动。

这种运动使得原料在破碎腔内产生压力和摩擦力，从而实现破碎作用。

4. 破碎过程：当活动颚向上移动时，原料被挤压并破碎。

当活动颚向下移动时，原料则被释放。

这个过程不断重复，直到原料达到所需的破碎度。

5. 出料：破碎后的物料从破碎腔底部的出料口排出。

根据需要，可以通过给料机将物料输送到下一个处理环节。

综上所述，颚式破碎机通过活动颚的往复运动，使原料在破碎腔内产生压力和摩擦力，从而实现破碎作用。

颚式破碎机毕业设计(含图纸)篇一：毕业论文颚式破碎机的结构和电气部分设计颚式破碎机的结构和电气部分设计摘要颚式破碎机经过100多年的实践和不断改进，其结构已日益完善。

它具有构造简单、工作可靠、制造容易、维修方便等特点。

所以，至今任然是粗碎和中碎作业中最重要和使用最广泛的一种破碎机械。

它不但在建材工业，也在冶金、煤炭、化工等工矿企业中被广泛地采用着。

颚式破碎机主要用来破碎应力不超过200Mpa的脆性物料。

如铁矿石、金矿石、钼矿石、铜矿石、石灰石和白云石等。

在建材工业中它主要用来破碎石灰石、水泥熟料、石膏、砂岩等。

近年来，随着露天开采比重的增加和大型挖掘机、大型自卸汽车的采用，露天矿运往破碎车间的矿石粒度达1.5～2m。

同时被采矿石的品位日益降低，要保持原有生产量就必须大大增加开采量和破碎量。

因而就使破碎机朝着大型、高生产率的方向发展。

目前，国外生产的简摆颚式破碎机的最大规格是2100mm×3000mm，复摆颚式破碎机的最大规格是1500mm×20XXmm。

关键词：粉碎，颚式破碎机，破碎。

AbstractThe structure of jaw type crusher has been beingperfected though unceasing improvement and the practice of process with more than 100 years. It is characteristic with simple structure, working reliablly, producing easily，maintenance conveniently and so on. Therefore, so far it still is a kind of the most important and extensivily used crusher weapons ，which work in crushing for rough powder and medium-sized powder .It is extensively used not only in building material industry , also in the metallurgical industry ，in coal industry ，in chemical industry and other industrial and mining enterprises. Jaw type crusher is mainly used in crushing the brittleness material which stress does not exceed 200 Mpa. As Iron ore, golden ore, molybdenum ore, copper ore, limestone，and so on. In building material industry, it is mainly used in crushing limestone and cement , plaster ,sandstone etc..In recent years, along with the increase of the proportion of opencast working , adopting of large scale exavator and large scale dump truck, the ore transported from open-cast to broken workshop which size reach 1.5 ～ 2 m. At the same time, the grade ofmining stone is reduced increasingly, we must increase mine quantity and broken quantity greatly in order to maintain original production. Thus the crusher is developing towards large-scale, the high productivity direction. Now, Abroad, the biggest specifications of letter pendulum jaw type crusher of production is 2100 mm×3000mm and the jaw type crusher of xxpound pendulum is 1500 mm×20XXmm.Key word: Crush , the jaw type breaker , broken.目录前言 ................................................ .. 1第1章设计任务及要求 (2)1.1 设计条件 ................................................ ................................................... (2)1.2 设计内容 ................................................ ................................................... (2)1.3 设计关键 ................................................ ................................................... (2)1.4 设计要求 ................................................ ................................................... (3)第2章颚式破碎机参数的选择和计算 (4)2.1 颚式破碎机的结构及运转 ................................................ .. (4)2.2 结构参数的选择与计算 ................................................ (4)第3章主要零部件结构尺寸的计算与选择 (10)3.1 电动机功率的计算与选择 ................................................ (10)3.2 皮带及带轮的设计 ................................................ (12)3.3 初定偏心轴的直径及跨距 ................................................ (14)3.4 轴承的选择及验算 ................................................ (15)3.5 平键的选择及校核 ................................................ (17)3.6 其他构件尺寸的确定 ................................................ .. (18)第4章主要零部件的形状与结构 (21)4.1 破碎腔的形状 ................................................ .. (21)4.2 动颚及齿板结构分析 ................................................4.3 肘板（推力板） .............................................. (24)4.4 调整装置 ................................................ ................................................... . (26)4.5 保险装置 ................................................ ................................................... . (27)4.6 机架结构 ................................................ ................................................... . (28)第5章电器启动与关闭 (30)结论 .................................................31参考文献 ...........致谢 .................................................33前言此次毕业设计的主要任务是对复摆式颚式破碎机的结构和参数的设计与计算。

颚式破碎机使用说明书长江矿山机械制造厂敬告用户1、本破碎机在使用前一定要加足立即润滑脂，否那么因为没有加油或没加足锂基润滑脂使轴承及其他部件造成的磨损及损坏，不在保修范围之内，本厂不承担责任。

2、本机出厂时不带电机及电气局部，电器局部安装应找专业电工。

因电器局部安装和使用不当造成的伤害，本厂不承担责任。

3、本机出厂时皮带轮及传动局部不配有平安罩，用户应根据使用环境自行安装，因不安装平安防护罩造成人员伤害，本厂不承担责任。

目录一、用途 (4)二、主要技术参数 (4)三、结构简述及装配 (5)四、安装、调整和试车 (8)五、使用和维护 (10)六、平安、操作规程 (12)七、必须注意的事项 (13)为了确保破碎机正常工作，充分发挥其应有的性能，请您在使用破碎机前详细阅读本说明书，并按照说明书要求进行操作。

一、用途本机为复摆式颚式破碎机，广泛适用于矿山、冶炼、建筑、公路，铁路、水利和化学工业等众多行业，抗压强度不超过250兆帕的各种矿石和岩石粗碎或中碎作业。

二、主要技术参数注：破碎机的处理能力受各种因素的影响，诸如给料方式，物料的形状、粒度组成、物料的干、湿、软、硬程度等等。

对于硬而脆的物料要比硬而韧的物料容易破碎；片状物料要比球状物料容易破碎，由大小不同粒度组成的混合料要比单一大粒度组成的物料容易破碎而获得较高的处理能力。

相反，如果物料超过最大允许的进料粒度或者进料口堆满物料而出现阻塞现象时，往往就导致处理能力的降低。

为了提高本机的处理能力和使用寿命，必须满足其均衡进料的要求。

因此在使用本机时需由喂料机与之配套。

本机标定的性能参数是以破碎干且中等硬度的岩石为准，其堆比重为1.6吨/立方米。

三、结构简述及装配本机主要由:1机架部件；2固定颚板；3上边护板；4下边护板；5动颚部件； 6调整部件；7拉杆部件；8铁轨部件；9润滑部件；10根底局部等组成。

本机是以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动，从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎，并通过下部的排料口将成品物料排出。

颚式破碎机型号汇总颚式破碎机是一种常用的破碎设备，广泛应用于采石场、矿山、建筑渣土处理厂等行业。

它的主要特点是破碎比大、生产能力高、出料均匀、操作维护方便。

在市场上有很多不同型号和规格的颚式破碎机，下面我们将对一些常见的型号进行汇总。

1.PE系列颚式破碎机PE系列颚式破碎机是目前市场上最常见的型号之一、它具有结构简单、可靠性高、生产能力大的特点。

常见的型号有PE400×600、PE500×750、PE600×900等。

其中，后面的数字表示进料口的宽度，如PE400×600表示进料口宽度为400mm，进料口长度为600mm。

2.PEW系列颚式破碎机PEW系列颚式破碎机是在PE系列的基础上进行改进而来的，具有更高的生产能力和更稳定的性能。

常见的型号有PEW250×1000、PEW250×1200、PEW400×600等。

3.C系列颚式破碎机C系列颚式破碎机是由国际先进技术生产的一种新型破碎设备，具有更高的可靠性、更大的调整范围和更低的运行成本。

常见的型号有C80、C96、C106等。

4.JC系列颚式破碎机JC系列颚式破碎机是另一种国际先进水平的破碎设备。

它具有更大的进料口和更高的生产能力，适用于大型采石场和矿山的石料破碎。

常见的型号有JC240×400、JC250×1000、JC250×1200等。

5.HJ系列颚式破碎机HJ系列颚式破碎机是近年来新推出的一种破碎设备，它采用了先进的液压技术和电气控制系统，具有更高的破碎效率和更便捷的操作。

常见的型号有HJ98、HJ110、HJ125等。

6.HD系列颚式破碎机HD系列颚式破碎机是一种高效的破碎设备，适用于大型矿山和石材加工厂。

它具有更高的生产能力和更好的破碎效果。

常见的型号有HD72、HD86、HD98等。

7.固定颚式破碎机和活动颚式破碎机不同于上述的型号，颚式破碎机还可以根据颚板的运动方式分为固定颚式破碎机和活动颚式破碎机两种类型。

破碎系统采购需求计划技术参数1.颚式破碎机工程名称阿根廷圣克鲁斯CC/LB水电站项目部（砂石加工系统） 工程所在位置阿根廷圣克鲁斯省海拔 60m—110m 极端温度 1月份平均气温为12.7℃，7月份平均气温为1.2℃，记录到的极值高温为30.7℃，极值低温为-13.7℃车间名称 破碎车间 设备名称 颚式破碎机岩石特性 玄武岩需求数量 1台工程所在位置阿根廷圣克鲁斯省技术参数项 目 规格及参数 备注用途 大坝坝后护坡块石加工配套棒条给料机喂料进料口尺寸 不小于1500mm×1800mm单机处理能力 处理能力800至1000t/h安装方式可根据生产厂家确定为无基础或地脚螺栓，但地脚螺栓安装剪切力不宜过大 请投标单位提供布置和安装图排料口220mm~350mm之间可调整（需要的成品料粒径为300mm-900mm的块石，坝后护坡料）出料粒径300mm-500mm机械要求 铸钢主体、抗磨钢内衬、固定式或移动式锰钢外壳、偏心轴是Cr-Mo钢轴承轴承应为SKF原装进口轴承或同级别国内外知名品牌润滑方式 轴承采用集中油泵润滑工况说明 露天使用，对原料石适应性强；满足重载启动。

配套 以设备生产厂家为准，但需配置专用工具启动方式 变频启动，随机配置无极变频器环保及节能 请体现是否带防尘罩、节能性外观处理对外观进行防腐处理，防腐能满足该工程使用服务6年要求；表面颜色随生产厂家出厂要求随机资料必须齐全，包括设备名牌、使用说明书、保养维护手册、出厂合格证等不限于上述要求；厂家服务1、合同签订后提供设备基础安装尺寸图纸及基础施工要求；且所提供图纸必须与进场设备一致，如进场设备尺寸发生变化引起的返工等由厂家承担责任；2、设备厂家技术人员进工地指导安装、调试，以及对现场从业人员进行技术、保养、使用、维修、易损件更换等培训。

重量 整机重量最大单件重量（运行期维护）电气部分电机型号设备配套,优先选择皖南电机或国满足该区域高温、低温际、国内资名品牌天气正常运行需要； 主要电气元件为国内外知名产品。
