数字测图基本特点

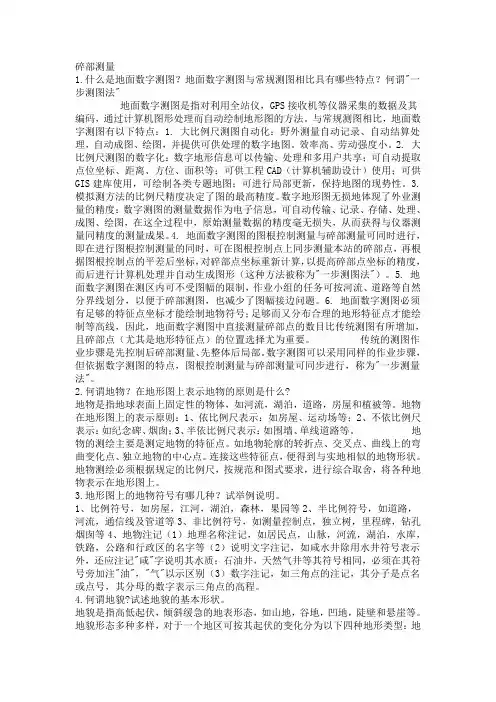

碎部测量1.什么是地面数字测图？地面数字测图与常规测图相比具有哪些特点？何谓"一步测图法"地面数字测图是指对利用全站仪，GPS接收机等仪器采集的数据及其编码，通过计算机图形处理而自动绘制地形图的方法。

与常规测图相比，地面数字测图有以下特点：1. 大比例尺测图自动化：野外测量自动记录、自动结算处理，自动成图、绘图，并提供可供处理的数字地图。

效率高、劳动强度小。

2. 大比例尺测图的数字化：数字地形信息可以传输、处理和多用户共享；可自动提取点位坐标、距离、方位、面积等；可供工程CAD（计算机辅助设计）使用；可供GIS建库使用，可绘制各类专题地图；可进行局部更新，保持地图的现势性。

3.模拟测方法的比例尺精度决定了图的最高精度。

数字地形图无损地体现了外业测量的精度：数字测图的测量数据作为电子信息，可自动传输、记录、存储、处理、成图、绘图，在这全过程中，原始测量数据的精度毫无损失，从而获得与仪器测量同精度的测量成果。

4. 地面数字测图的图根控制测量与碎部测量可同时进行，即在进行图根控制测量的同时，可在图根控制点上同步测量本站的碎部点，再根据图根控制点的平差后坐标，对碎部点坐标重新计算，以提高碎部点坐标的精度，而后进行计算机处理并自动生成图形（这种方法被称为"一步测图法"）。

5. 地面数字测图在测区内可不受图幅的限制，作业小组的任务可按河流、道路等自然分界线划分，以便于碎部测图，也减少了图幅接边问题。

6. 地面数字测图必须有足够的特征点坐标才能绘制地物符号；足够而又分布合理的地形特征点才能绘制等高线，因此，地面数字测图中直接测量碎部点的数目比传统测图有所增加，且碎部点（尤其是地形特征点）的位置选择尤为重要。

传统的测图作业步骤是先控制后碎部测量、先整体后局部。

数字测图可以采用同样的作业步骤，但依据数字测图的特点，图根控制测量与碎部测量可同步进行，称为"一步测量法"。

数字测图概述（一）数字测图基本思想传统的地形测图（白纸测图）实质上是将测得的观测值（数值）用图解的方法转化为图形。

这一转化过程几乎都是在野外实现的，即使是原图的室内整饰一般也要在测区驻地完成，因此劳动强度较大；再则，这个转化过程将使测得的数据所达到的精度大幅度降低。

特别是在当今信息量剧增，一纸之图已难载诸多图形信息；变更、修改也极不方便，实在难以适应当前经济建设的需要。

数字测图的基本思想是将地面上的地形和地理要素（或称模拟量）转换为数字量，然后由计算机对其进行处理，得到内容丰富的电子地图，需要时由图形输出设备（如显示器、绘图仪）输出地形图或各种专题图图形。

将模拟量转换为数字这一过程通常称为数据采集。

目前数据采集方法主要有野外地面数据采集法、航片数据采集法、原图数字化法等。

数字测图的基本思想与过程如图1-1所示。

数字测图就是通过采集有关的绘图信息并及时记录在数据终端（或直接传输给便携机），然后在室内通过数据接口将采集的数据传输给计算机，并由计算机对数据进行处理，再经过人机交互的屏幕编辑，形成绘图数据文件。

最后由计算机控制绘图仪自动绘制所需的地形图，最终由磁盘、光盘和硬盘等贮存介质保存电子地图。

数字测图虽然生产成品仍然以提供图解地形图为主，但是它以数字形式保存着地形模型及地理信息。

图1-1 数字测图的基本思想与过程（二）地图图形的描述测量的基本工作是测定点位。

传统方法是用仪器测得点的三维坐标，或者测量水平角、竖直角及距离来确定点位，然后绘图员按坐标（或角度与距离）将点展绘到图纸上。

跑尺员根据实际地形向绘图员报告测的是什么点（如房角点），这个（房角）点应该与哪个（房角）点连接等等，绘图员则当场依据展绘的点位按图式符号将地物描绘出来。

独立地物可以由定位点及其符号表示，线状地物、面状地物由各种线划、符号或注记表示，等高线由高程值表达其意义。

就这样一点一点地测和绘，一幅地形图也就生成了。

数字测图是经过计算机软件自动处理（自动计算、自动识别、自动连接、自动调用图式符号等），自动绘出所测的地形图。

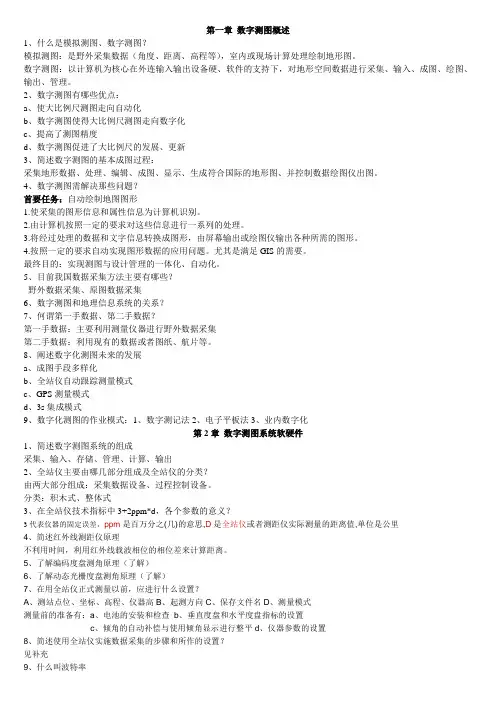

第一章数字测图概述1、什么是模拟测图、数字测图？模拟测图：是野外采集数据（角度、距离、高程等），室内或现场计算处理绘制地形图。

数字测图：以计算机为核心在外连输入输出设备硬、软件的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理。

2、数字测图有哪些优点：a、使大比例尺测图走向自动化b、数字测图使得大比例尺测图走向数字化c、提高了测图精度d、数字测图促进了大比例尺的发展、更新3、简述数字测图的基本成图过程：采集地形数据、处理、编辑、成图、显示、生成符合国际的地形图、并控制数据绘图仪出图。

4、数字测图需解决那些问题？首要任务：自动绘制地图图形1.使采集的图形信息和属性信息为计算机识别。

2.由计算机按照一定的要求对这些信息进行一系列的处理。

3.将经过处理的数据和文字信息转换成图形，由屏幕输出或绘图仪输出各种所需的图形。

4.按照一定的要求自动实现图形数据的应用问题。

尤其是满足GIS的需要。

最终目的：实现测图与设计管理的一体化、自动化。

5、目前我国数据采集方法主要有哪些？野外数据采集、原图数据采集6、数字测图和地理信息系统的关系？7、何谓第一手数据、第二手数据？第一手数据：主要利用测量仪器进行野外数据采集第二手数据：利用现有的数据或者图纸、航片等。

8、阐述数字化测图未来的发展a、成图手段多样化b、全站仪自动跟踪测量模式c、GPS测量模式d、3s集成模式9、数字化测图的作业模式：1、数字测记法2、电子平板法3、业内数字化第2章数字测图系统软硬件1、简述数字测图系统的组成采集、输入、存储、管理、计算、输出2、全站仪主要由哪几部分组成及全站仪的分类？由两大部分组成：采集数据设备、过程控制设备。

分类：积木式、整体式3、在全站仪技术指标中3+2ppm*d，各个参数的意义？3代表仪器的固定误差，ppm是百万分之(几)的意思,D是全站仪或者测距仪实际测量的距离值,单位是公里4、简述红外线测距仪原理不利用时间，利用红外线载波相位的相位差来计算距离。

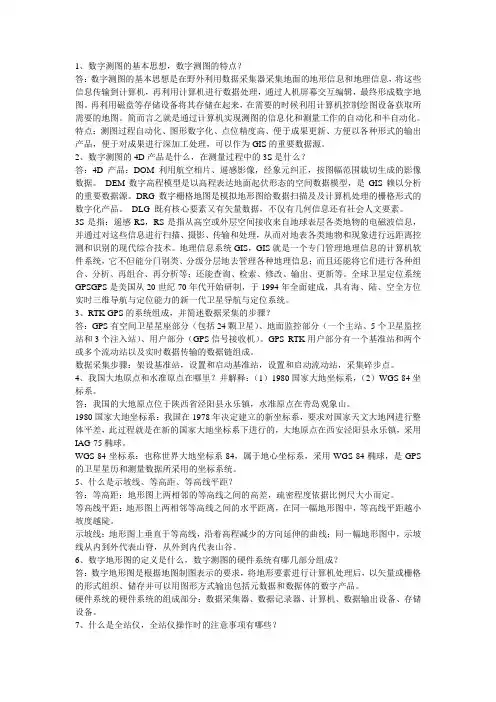

1、数字测图的基本思想，数字测图的特点？答：数字测图的基本思想是在野外利用数据采集器采集地面的地形信息和地理信息，将这些信息传输到计算机，再利用计算机进行数据处理，通过人机屏幕交互编辑，最终形成数字地图。

再利用磁盘等存储设备将其存储在起来，在需要的时候利用计算机控制绘图设备获取所需要的地图。

简而言之就是通过计算机实现测图的信息化和测量工作的自动化和半自动化。

特点：测图过程自动化、图形数字化、点位精度高、便于成果更新、方便以各种形式的输出产品，便于对成果进行深加工处理，可以作为GIS的重要数据源。

2、数字测图的4D产品是什么，在测量过程中的3S是什么？答：4D产品：DOM 利用航空相片、遥感影像，经象元纠正，按图幅范围裁切生成的影像数据。

DEM数字高程模型是以高程表达地面起伏形态的空间数据模型，是GIS赖以分析的重要数据源。

DRG数字栅格地图是模拟地形图给数据扫描及及计算机处理的栅格形式的数字化产品。

DLG 既有核心要素又有矢量数据，不仅有几何信息还有社会人文要素。

3S是指：遥感RS，RS是指从高空或外层空间接收来自地球表层各类地物的电磁波信息，并通过对这些信息进行扫描、摄影、传输和处理，从而对地表各类地物和现象进行远距离控测和识别的现代综合技术。

地理信息系统GIS，GIS就是一个专门管理地理信息的计算机软件系统，它不但能分门别类、分级分层地去管理各种地理信息；而且还能将它们进行各种组合、分析、再组合、再分析等；还能查询、检索、修改、输出、更新等。

全球卫星定位系统GPSGPS是美国从20世纪70年代开始研制，于1994年全面建成，具有海、陆、空全方位实时三维导航与定位能力的新一代卫星导航与定位系统。

3、RTK GPS的系统组成，并简述数据采集的步骤？答：GPS有空间卫星星座部分（包括24颗卫星）、地面监控部分（一个主站、5个卫星监控站和3个注入站）、用户部分（GPS信号接收机）。

GPS RTK用户部分有一个基准站和两个或多个流动站以及实时数据传输的数据链组成。

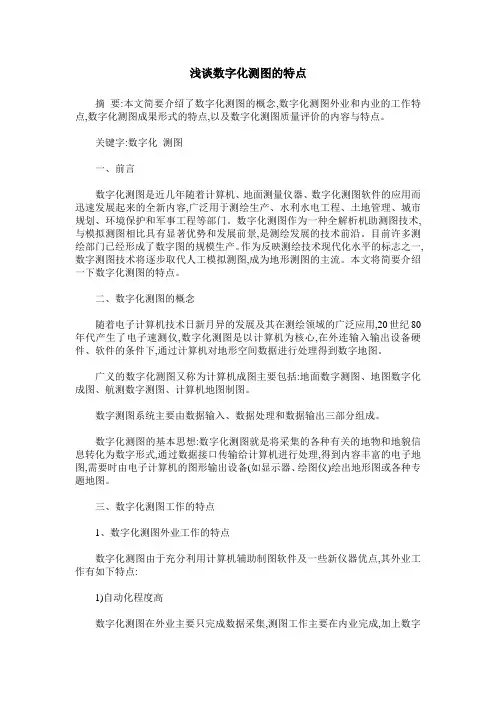

浅谈数字化测图的特点摘要:本文简要介绍了数字化测图的概念,数字化测图外业和内业的工作特点,数字化测图成果形式的特点,以及数字化测图质量评价的内容与特点。

关键字:数字化测图一、前言数字化测图是近几年随着计算机、地面测量仪器、数字化测图软件的应用而迅速发展起来的全新内容,广泛用于测绘生产、水利水电工程、土地管理、城市规划、环境保护和军事工程等部门。

数字化测图作为一种全解析机助测图技术,与模拟测图相比具有显著优势和发展前景,是测绘发展的技术前沿。

目前许多测绘部门已经形成了数字图的规模生产。

作为反映测绘技术现代化水平的标志之一,数字测图技术将逐步取代人工模拟测图,成为地形测图的主流。

本文将简要介绍一下数字化测图的特点。

二、数字化测图的概念随着电子计算机技术日新月异的发展及其在测绘领域的广泛应用,20世纪80年代产生了电子速测仪,数字化测图是以计算机为核心,在外连输入输出设备硬件、软件的条件下,通过计算机对地形空间数据进行处理得到数字地图。

广义的数字化测图又称为计算机成图主要包括:地面数字测图、地图数字化成图、航测数字测图、计算机地图制图。

数字测图系统主要由数据输入、数据处理和数据输出三部分组成。

数字化测图的基本思想:数字化测图就是将采集的各种有关的地物和地貌信息转化为数字形式,通过数据接口传输给计算机进行处理,得到内容丰富的电子地图,需要时由电子计算机的图形输出设备(如显示器、绘图仪)绘出地形图或各种专题地图。

三、数字化测图工作的特点1、数字化测图外业工作的特点数字化测图由于充分利用计算机辅助制图软件及一些新仪器优点,其外业工作有如下特点:1)自动化程度高数字化测图在外业主要只完成数据采集,测图工作主要在内业完成,加上数字化测图采用先进的电子仪器,自动记录,自动计算,自动存贮,自动化程度高,劳动强度较小。

2)作业周期短数字化测图允许图根控制和碎部测量同时进行,即采用“一步测量法”,即使在未知点上设站也可以采用“自由设站”方法,利用电子手簿的计算功能进行测图工作。

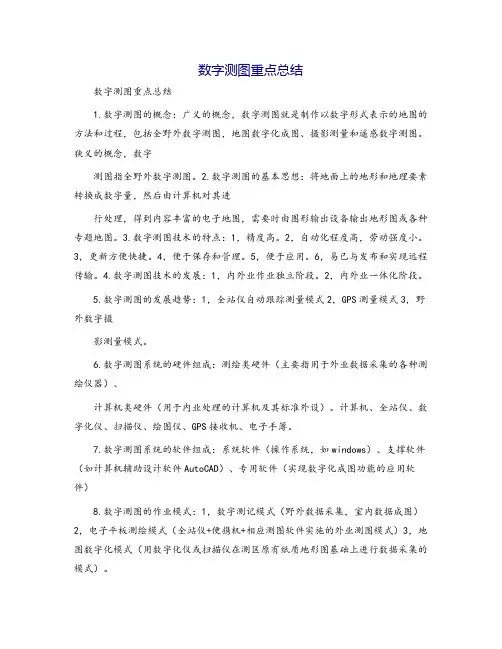

数字测图重点总结数字测图重点总结1.数字测图的概念：广义的概念，数字测图就是制作以数字形式表示的地图的方法和过程，包括全野外数字测图，地图数字化成图、摄影测量和遥感数字测图。

狭义的概念，数字测图指全野外数字测图。

2.数字测图的基本思想：将地面上的地形和地理要素转换成数字量，然后由计算机对其进行处理，得到内容丰富的电子地图，需要时由图形输出设备输出地形图或各种专题地图。

3.数字测图技术的特点：1，精度高。

2，自动化程度高，劳动强度小。

3，更新方便快捷。

4，便于保存和管理。

5，便于应用。

6，易已与发布和实现远程传输。

4.数字测图技术的发展：1，内外业作业独立阶段。

2，内外业一体化阶段。

5.数字测图的发展趋势：1，全站仪自动跟踪测量模式2，GPS测量模式3，野外数字摄影测量模式。

6.数字测图系统的硬件组成：测绘类硬件（主要指用于外业数据采集的各种测绘仪器）、计算机类硬件（用于内业处理的计算机及其标准外设）。

计算机、全站仪、数字化仪、扫描仪、绘图仪、GPS接收机、电子手簿。

7.数字测图系统的软件组成：系统软件（操作系统，如windows）、支撑软件（如计算机辅助设计软件AutoCAD）、专用软件（实现数字化成图功能的应用软件）8.数字测图的作业模式：1，数字测记模式（野外数据采集，室内数据成图）2，电子平板测绘模式（全站仪+便携机+相应测图软件实施的外业测图模式）3，地图数字化模式（用数字化仪或扫描仪在测区原有纸质地形图基础上进行数据采集的模式）。

9.测量坐标系：坐标参考系统分为天球坐标系（用于研究天体和人造卫星的定位和运动）和地球坐标系（或称地固坐标系，用于研究地球上物体的定位于运动）10.地固坐标系分为地心坐标系（原点和地球质心重合）和参心坐标系（原点和参考椭球中心重合）。

11.无论地心坐标系还是参心坐标系都可分为空间直角坐标系和大地坐标系。

12.1954年北京坐标系的特点：1，属参心大地坐标系2，采用克拉索夫斯基椭球的两个几何参数3，大地原点在原苏联的普尔科沃4，采用多点定位法进行定位5，高程基准为1956年青岛验潮站求出的黄海平均海水面6，高程异常以原苏联1955年大地水准面重新平差结果为起算数据，按我国天文水准路线推算而得。

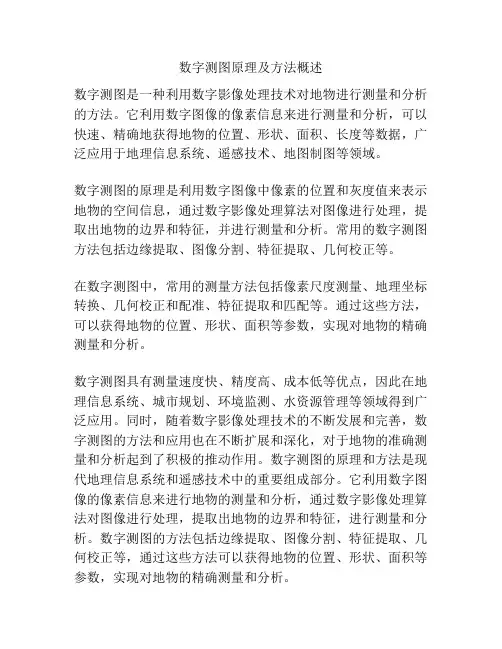

数字测图原理及方法概述数字测图是一种利用数字影像处理技术对地物进行测量和分析的方法。

它利用数字图像的像素信息来进行测量和分析，可以快速、精确地获得地物的位置、形状、面积、长度等数据，广泛应用于地理信息系统、遥感技术、地图制图等领域。

数字测图的原理是利用数字图像中像素的位置和灰度值来表示地物的空间信息，通过数字影像处理算法对图像进行处理，提取出地物的边界和特征，并进行测量和分析。

常用的数字测图方法包括边缘提取、图像分割、特征提取、几何校正等。

在数字测图中，常用的测量方法包括像素尺度测量、地理坐标转换、几何校正和配准、特征提取和匹配等。

通过这些方法，可以获得地物的位置、形状、面积等参数，实现对地物的精确测量和分析。

数字测图具有测量速度快、精度高、成本低等优点，因此在地理信息系统、城市规划、环境监测、水资源管理等领域得到广泛应用。

同时，随着数字影像处理技术的不断发展和完善，数字测图的方法和应用也在不断扩展和深化，对于地物的准确测量和分析起到了积极的推动作用。

数字测图的原理和方法是现代地理信息系统和遥感技术中的重要组成部分。

它利用数字图像的像素信息来进行地物的测量和分析，通过数字影像处理算法对图像进行处理，提取出地物的边界和特征，进行测量和分析。

数字测图的方法包括边缘提取、图像分割、特征提取、几何校正等，通过这些方法可以获得地物的位置、形状、面积等参数，实现对地物的精确测量和分析。

数字测图的一个重要原理是像素尺度测量，即利用数字影像中像素的位置和灰度值来表示地物的空间信息。

由于数字图像是由离散的像素组成，因此测量时需要考虑像素的尺度问题。

通常情况下，地物的位置和形态信息可以通过像素的位置和灰度值来获取，但是在进行测量时需要考虑像素的尺度，以确保测量的准确性。

另外，数字测图还涉及地理坐标转换、几何校正和配准、影像拼接等方法，以实现对地物的精确测量和分析。

在数字测图中，地理坐标转换是非常重要的。

由于数字影像的像素坐标是相对坐标，需要将其转换为地理坐标，才能方便地与地图坐标进行对应和比较。

第一章数字测图概述1、广义的数字测图主要包括：全野外数字测图(或称地面数字测图、内外一体化测图)、地图数字化成图、摄影测量和遥感数字测图。

2、数字测图概的定义：是通过采集有关的绘图信息并及时记录在数据终端，然后在室内通过数据接口将采集的数据传输给电子计算机，并由计算机对数据进行处理，再经过人机交互的屏幕编辑，形成绘图数据文件，最后由计算机控制绘图仪自动绘制所需的地形图，最终由磁盘、磁带等到贮存介质保存电子地图。

3、数字测图的优点：测图用图自动化、图形数字化、点位精度高、便于成果更新、避免因图纸伸缩带来的各种误差、能以各种形式输出成果、成果的深加工利用、作为GIS的重要信息源4、数字测图的基本过程：数据采集→数据处理→成果输出5、地图图形的数据格式：（矢量数据）是图形的离散点坐标的有序集合。

在直角坐标系中，用X、Y坐标表示地图图形或地理实体的位置和形状的数据。

；（栅格数据）按栅格阵列单元的行和列排列的有不同灰度值的数据集称为栅格数据。

栅格数据的标准文件格式有BMP，PCX，JPEG，TIF等。

（地图扫描屏幕数字化由栅格数据转换成矢量数据，地图扫描屏幕数字化的作业效率要高于手扶跟踪数字化。

）问题：栅格数据与矢量数据的区别？答：矢量数据的优点：表示地理数据的精度高，数据结构严密，数据量小，用网络连接法能完整的描述拓扑结构，图形输出精确美观，图形数据和属性数据的恢复、更新、综合都能够实现。

缺点：数据结构复杂，多边形或多边形网很难用叠置方法与栅格图进行组合，显示和绘图费高，数学模拟比较困难，技术复杂，多边形内的空间分析不容易实现。

栅格数据的优点：数据结构简单，空间数据的叠置和组合十分容易进行，各类空间分析比较容易，数学模拟方便，技术开发费用低。

缺点：图形数据量大，用大像元减少数据量时，可识别的现象结构损失信息多，地图输出不精美，难以建立网络连接关系，投影变换花费时间多。

栅格图像与矢量图形的区别？答：用栅格数据和用矢量数据表示地图基本元素的方法不同，其图形的呈现形式也不同，前者称为栅格图像，后者称为矢量图形，二者的区别如下：(1)栅格图像是以点阵形式存储，它的基本元素是像素(像元)，它是以像素灰度的矩阵形式记录的；矢量图形是以矢量形式存储的，它的基本元素是图形要素，图形要素的几何形状是以坐标方式按点、线、面结构记录的。

数字化测图数字化测图是近几年随着计算机、地面测量仪器、数字化测图软件的应用而迅速发展起来的全新内容,广泛用于测绘生产、水利水电工程、土地管理、城市规划、环境保护和军事工程等部门.数字化测图作为一种全解析机助测图技术,与模拟测图相比具有显著优势和发展前景,是测绘发展的技术前言.目前许多测绘部门已经形成了数字图的规模生产.作为反映测绘技术现代化水平的标志之一,数字测图技术将逐步取代人工模拟测图,成为地形测图的主流。

数字测图技术的应用发展,极大的促进了测绘行业的自动化和现代化进程.使测量的成果不仅有绘在纸上的地形图,还有方便传输、处理、共享的基础信息,即数字地图.是GIS的子系统.它将为信息时代地理信息的应用发展提供最可靠的保障。

由于各单位数字测图系统的设备配置不同，测绘人员对新技术的掌握情况参差不齐，在应用数字测图技术上情况各异。

因此，结合实际情况，选择适当的作业模式及测图成图系统尤为重要。

1.1数化字测图发展概述数字化测图首先是由机助地图制图(亦称自动化制图、机助制图)开始的。

机助地图制图技术酝酿于20世纪50年代。

1950年第一台能显示简单图形的图形显示器作为美国麻省理工学院旋风１号电脑的附件问世。

50年代末，数控绘图仪首先在美国出现，于此同时出现了第二、第三代电子电脑，从而促进了机助制图的研究和发展，很快就形成了一种“从图上采集数据进行自动制图”的系统。

1964年第一次在数控绘图仪上绘出了地图。

1965-1970年第一批电脑地图制图系统开始运行，用模拟手工制图的方法绘制了一些地图产品。

1970-1980年，在新技术条件下，对机助制图的理论和应用问题，如地图图形的数字表示和数学描述、地图资料的数字化和数据处理方法、地图数据库、制图综合和图形输出等方面的问题进行了深入的研究，许多国家建立了硬软件结合的交互式电脑地图制图系统，进一步推动了地理信息的发展。

80年代进入推广应用阶段，各种类型的地图数据库和地理信息系统相继建立起来，电脑地图制图，尤其是机助专题地图制图得到了极大的发展和广泛的应用。
