钢结构计算题作业
钢结构课程作业第三章作业1.如图所示为角钢与节点板的三面围焊连接，轴心力设计值N＝800kN(静力荷载)，角钢为2 L125×10，与厚度为10mm的节点板连接。
钢材为Q235，手工焊，采用E43型焊条，h=8mm。
试确定肢背焊缝和肢尖焊缝的实际长度。
焊脚尺寸f2.如图所示为双盖板拼接的钢板连接，钢材为Q235-B，采用高强度螺栓为8.8级的M20，连接处构件接触面用喷硬质石英砂处理，作用在螺栓群形心处的轴心拉力设计值N=800kN。
采用标准圆孔。
试问：（1）采用高强度螺栓摩擦型连接，确定其螺栓数目，应为下列何项?（2）采用高强度螺栓承压型连接，确定其螺栓数目，应为下列何项?1.一轴心受压平台柱，采用焊接工字形截面，截面尺寸如图所示，柱两端铰接，柱高6m ， 翼缘为焰切边，钢材为Q345，焊条为E50系列，焊条电弧焊，求该柱稳定承载力。
截面特性为：2293.6A cm =，12.5y i cm =，21.9x i cm =2.某管道支架柱，柱两端饺接，钢材为Q235钢，截面无削弱，采用焊接工字形截面，翼缘板为焰切边，如图所示，承受轴心力设计值N=1600kN 。
进行轴心受压稳定性计算时最大压应力为多少?1.试分析图示简支梁的整体稳定性。
已知作用在梁上的荷载设计值kN F 300=，梁自重设计值 2.0kN m ，采用Q235钢材，跨中有侧向支撑，20.1=b β，2228cm A =，4413683cm I x =，417067cm I y =。
6m6mF10400100016x16y2.0kN/m2.某热轧H 型钢简支梁，选用H 型钢，其截面参数为2=192.5cm A ，4118000cm x I =，34020cm x W =，24.8cm x i =， 6.85cm y i =，钢材为Q235，钢梁跨度为12m ，在跨度中点设有一个侧向支撑点，在梁上作用两个集中荷载设计值F=180kN ，忽略梁自重，试验算其整体稳定性是否满足要求。
第三章焊缝计算题(1)

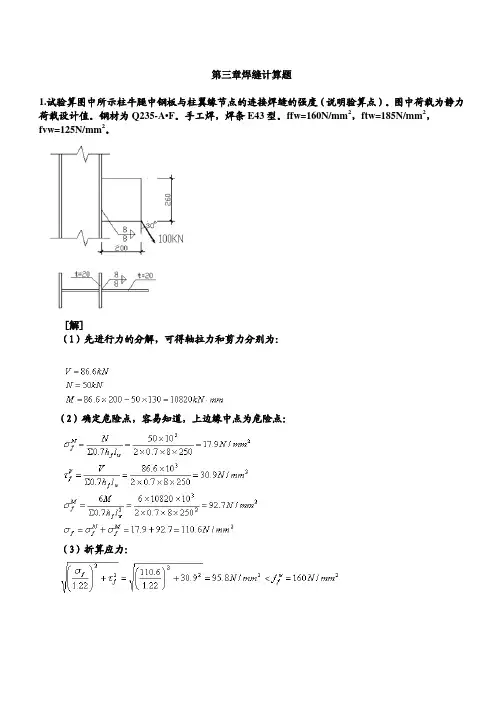

第三章焊缝计算题1.试验算图中所示柱牛腿中钢板与柱翼缘节点的连接焊缝的强度（说明验算点）。
图中荷载为静力荷载设计值。
钢材为Q235-A•F。
手工焊，焊条E43型。
ffw=160N/mm2，ftw=185N/mm2，fvw=125N/mm2。
[解]（1）先进行力的分解，可得轴拉力和剪力分别为：（2）确定危险点，容易知道，上边缘中点为危险点：（3）折算应力：2.图示连接中，焊脚尺寸h f =8mm,钢材为Q235B,f=215N/mm2,手工焊，焊条为E4303,wf=160N/mm2,盖板厚10mm，主板厚18mm,试计算此连接的承载能力。
f[解]（1）盖板与主板采用三面围焊，受理时，横边为端缝受力，纵向为侧面受力,起弧和落弧点共四个，位于侧焊缝上。
（2）端缝受力时，可考虑端焊缝的强度提高因素，其承担的力为：w=0.7×1.22×8×250×2×160=546.56kNN1=0.7βh f l w1ff（3）侧缝受力时，考虑起弧和落弧影响，焊缝长度应扣除相应部分，其承担的力为：w=0.7×8×（320-8）×4×160=1118.2kNN2=0.7h f l w2ff（4）总共承担的力为：N1+ N2=1664.76 kN3.计算牛腿连接，采用直角角焊缝。
hf=10mm。
牛腿尺寸见下图，距离焊缝e=150mm处有一个竖向力F=150kN(静力荷载)。
钢材为Q390，焊条为E55，求焊缝最不利点的应力。
《计算机网络技术》题库—多项选择题
《计算机网络技术》题库—多项选择题1、计算机网络的主要功能包括（）A 数据通信B 资源共享C 分布式处理D 提高系统可靠性答案：ABCD解析：计算机网络使得不同地点的计算机能够相互通信，实现数据交换，这是数据通信功能；通过网络可以共享硬件、软件和数据等资源，例如共享打印机、文件等，体现资源共享；将大型任务分解为多个小任务分配给网络中的不同计算机协同完成，这就是分布式处理；当某台计算机出现故障，其他计算机仍能正常工作，提高了系统的可靠性。
2、以下属于网络拓扑结构的有（）A 星型B 总线型C 环型D 树型解析：星型拓扑结构中，各节点通过中央节点进行通信；总线型拓扑结构中，所有节点都连接在一条总线上；环型拓扑结构中，节点依次连接形成一个环形；树型拓扑结构则像一棵树，有分支和层级。
3、按照覆盖范围，计算机网络可以分为（）A 局域网B 城域网C 广域网D 个人区域网答案：ABCD解析：局域网通常覆盖一个较小的区域，如办公室、学校等；城域网覆盖城市范围；广域网覆盖范围更广，甚至可以是全球；个人区域网则是围绕个人设备形成的小范围网络。
4、在 OSI 参考模型中，以下属于传输层功能的是（）A 流量控制B 差错控制C 分段与重组D 建立连接解析：传输层负责端到端的通信，通过流量控制来避免发送方发送数据过快导致接收方无法处理；差错控制用于检测和纠正传输中的错误；将较大的数据分成较小的段进行传输，并在接收端重组；建立连接以确保可靠的数据传输。
5、 TCP/IP 协议簇包括（）A TCP 协议B IP 协议C UDP 协议D HTTP 协议答案：ABCD解析：TCP（传输控制协议）和 UDP（用户数据报协议）是传输层的主要协议；IP（网际协议）是网络层的核心协议；HTTP（超文本传输协议）是应用层的常见协议之一。
6、以下关于 IP 地址的说法正确的是（）A IP 地址由网络号和主机号组成B 分为 A、B、C、D、E 五类C 同一网络中的主机 IP 地址网络号相同D 可以通过子网掩码来划分子网解析：IP 地址用于标识网络中的设备，网络号标识网络，主机号标识主机；根据网络号和主机号的位数不同，分为五类；同一网络中的设备网络号相同，主机号不同；子网掩码与 IP 地址配合使用，用于划分子网。
大工17春《钢结构》大作业题目及要求参考答案
大连理工大学《钢结构》大作业
学习中心：
姓名：
学号：
题目一：角钢和节点板连接计算
已知：如下图所示，角钢与节点板之间采用两面侧焊缝连接，kN N 667=（静载设计值），角钢为2∟10100⨯，节点板厚度为10mm ，钢材为Q235，焊条为E43型，手工焊，焊脚尺寸为8=f h mm 。
试计算肢背及肢尖焊缝的实际施焊长度？
N
x
10
解：(1)由已知条件焊条E43型，手工焊得出角焊缝强度设计值f f w ＝160N/mm 2
(2)采用两边侧焊，计算肢背、肢尖所需焊缝长度：
肢背计算长度：lw1=K 1N/(2×0.7h f1f f w )=0.65×667×103/(2×0.7×8×160)
=241.94mm
肢尖计算长度：lw2=K 2N/(2×0.7h f2f f w )＝0.35×667×103/(2×0.7×8×160)
=130.27mm
(3)实际施焊长度：
若端部做2h f 绕角焊，则
肢背实际施焊长度：l 1=lw 1+h f =241.94+8=249.94mm
肢尖实际施焊长度：l 2=lw 2+h f =130.27+8=138.27mm
分别取250mm 和140mm 。
若端部不做2h f 绕角焊，则
肢背实际施焊长度：l 1=lw 1+2h f =241.94+2×8=257.94mm。
