钢梁对接节点计算书(1)

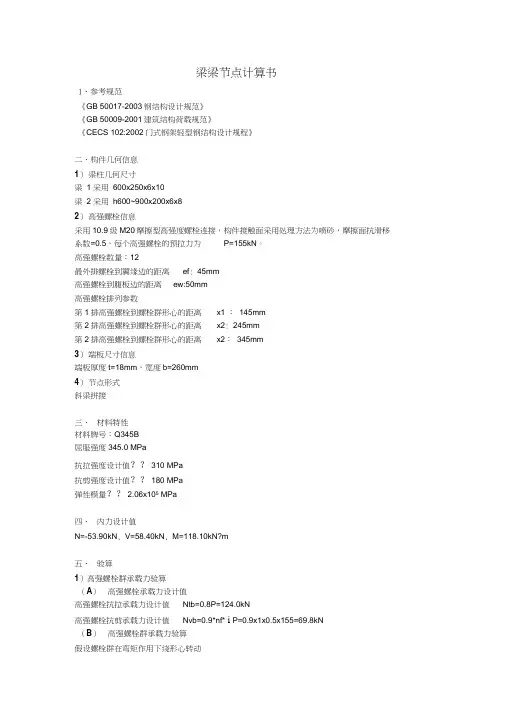

梁梁、柱柱连接拼接节点设计计算书工程名称：工程一节点号：节点1一、节点连接类型：梁梁、柱柱连接二、高强螺栓布置参数：1.螺栓排数：四排2.螺栓位置（mm）：ef3: 50 ef4: 50ef5: 60 ef6: 60ef7: 230b: 220 bs: 100ew: 61 ef: 50不存在无加劲肋类端板b、bs-分别为端板和加劲肋板的宽度ew、ef-分别为螺栓中心至腹板和翼缘板表面的距离a-螺栓的间距dc、tc -- 节点域柱腹板宽度和厚度db -- 斜梁端部高度或节点域高度3.选用螺栓型号： M204.螺栓强度等级：10.9级三、连接构件参数：摩擦面抗滑移系数： 0.35 连接构件材质：Q235B四、节点内力：弯矩 M： 90 KN.M 剪力 V： 15 KN五、验算结果：t--端板所需厚度 Nt-一个高强螺栓的拉力设计值τ--节点域剪应力 Nv-单个螺栓承受的剪力efh-最外排螺栓至螺栓群形心距离∑ef2-每排螺栓至螺栓群形心距离的平方和Nt = 1000 * M * efh / (2 * ∑ef2)Nvb = 0.9 * μ * (P - 1.25 * Nt)Nv = 0.5 * V / n （n-螺栓排数）τ = 1.2E6* M / (db * dc * tc)t = (6000 * ef * ew * Nt /((ew*b + 2*ef*(ef+ew))*f))^0.5Nt: 79.28 KN Nv: 1.87 KNt≥ 16.5 mm受力最大螺栓承受拉力值 Nt： 79.28KN < 设计预拉力 0.8*P： 124KN OK！单个螺栓承受的剪力 Nv： 1.87KN < 抗剪承载力设计值 Nvb： 17.6KN OK！端板所需厚度 t≥ 16.5 mm验算通过！。

“梁梁拼接全螺栓刚接”节点计算书一. 节点基本资料设计依据：《钢结构连接节点设计手册》（第二版）节点类型为：梁梁拼接全螺栓刚接梁截面：H-340*173*4.5*6，材料：Q235左边梁截面：H-340*173*4.5*6，材料：Q235腹板螺栓群：10.9级-M20螺栓群并列布置：4行；行间距70mm；1列；螺栓群列边距：45 mm，行边距45 mm翼缘螺栓群：10.9级-M20螺栓群并列布置：1行；2列；列间距70mm；螺栓群列边距：45 mm，行边距35 mm腹板连接板：300 mm×185 mm，厚：6 mm翼缘上部连接板：325 mm×173 mm，厚：8 mm翼缘下部连接板：325 mm×70 mm，厚：8 mm梁梁腹板间距为：a=5mm节点前视图如下：节点下视图如下：二. 荷载信息设计内力：组合工况内力设计值组合工况1 0.0 115.4 152.3 否组合工况2 0.0 135.4 172.3 是三. 验算结果一览承担剪力(kN) 33.9 最大126 满足列边距(mm) 45 最小33 满足列边距(mm) 45 最大48 满足行边距(mm) 45 最小44 满足行边距(mm) 45 最大48 满足外排行间距(mm) 70 最大72 满足中排行间距(mm) 70 最大144 满足行间距(mm) 70 最小66 满足净截面剪应力比 0.426 1 满足净截面正应力比 0.000 1 满足净面积(cm^2) 25.4 最小10.8 满足承担剪力(kN) 129 最大140 满足列边距(mm) 45 最小44 满足列边距(mm) 45 最大64 满足外排列间距(mm) 70 最大96 满足中排列间距(mm) 70 最大192 满足列间距(mm) 70 最小66 满足行边距(mm) 35 最小33 满足行边距(mm) 35 最大64 满足净截面剪应力比 0.000 1满足净截面正应力比 0.500 1 满足净面积(cm^2) 18.0 最小7.74 满足净抵抗矩(cm^3) 679 最小300 满足四. 梁梁腹板螺栓群验算1 螺栓群受力计算控制工况：组合工况2，N=0 kN；V x=135.4 kN；M y=172.3 kN·m；2 腹板螺栓群承载力计算列向剪力：V=135.4 kN螺栓采用：10.9级-M20螺栓群并列布置：4行；行间距70mm；1列；螺栓群列边距：45 mm，行边距45 mm螺栓受剪面个数为2个连接板材料类型为Q235螺栓抗剪承载力：N vt=N v=0.9n fμP=0.9×2×0.45×155=125.55kN计算右上角边缘螺栓承受的力：N v=135.4/4=33.85 kNN h=0 kN螺栓群对中心的坐标平方和：S=∑x^2+∑y^2=24500 mm^2N mx=0 kNN my=0 kNN=[(|N mx|+|N h|)^2+(|N my|+|N v|)^2]^0.5=[(0+0)^2+(0+33.85)^2]^0.5=33.85 kN≤125.55，满足3 腹板螺栓群构造检查列边距为45，最小限值为33，满足！列边距为45，最大限值为48，满足！行边距为45，最小限值为44，满足！行边距为45，最大限值为48，满足！外排行间距为70，最大限值为72，满足！中排行间距为70，最大限值为144，满足！行间距为70，最小限值为66，满足！五. 腹板连接板计算1 腹板连接板受力计算控制工况：同腹板螺栓群(内力计算参上)连接板剪力：V l=135.4 kN采用一样的两块连接板连接板截面宽度为：B l=300 mm连接板截面厚度为：T l=6 mm连接板材料抗剪强度为：f v=125 N/mm^2连接板材料抗拉强度为：f=215 N/mm^2连接板全面积：A=B l*T l*2=300×6×2×10^-2=36 cm^2开洞总面积：A0=4×22×6×2×10^-2=10.56 cm^2连接板净面积：A n=A-A0=36-10.56=25.44 cm^2连接板净截面剪应力计算：τ=V l×10^3/A n=135.4/25.44×10=53.2233 N/mm^2≤125，满足！连接板截面正应力计算：按《钢结构设计规范》5.1.1-2公式计算:σ=(1-0.5n1/n)N/A n=(1-0.5×4/4)×0/25.44×10=0 N/mm^2≤215，满足！按《钢结构设计规范》5.1.1-3公式计算:σ=N/A=0/36×10=0 N/mm^2≤215，满足！2 腹板连接板刚度计算腹板的净面积为：4.5×(340-2×6)/100-4×4.5×22/100=10.8cm^2腹板连接板的净面积为：(300-4×22)×6×2/100=25.44cm^2≥10.8，满足六. 翼缘螺栓群验算1 翼缘螺栓群受力计算控制工况：组合工况2，N=0 kN；V x=135.4 kN；M y=172.3 kN·m；翼缘螺栓群承担的轴向力：F f=|M f|/(h-t f)/2=257.934kN2 翼缘螺栓群承载力计算行向轴力：H=257.934 kN为地震组合工况，取连接螺栓γRE=1螺栓采用：10.9级-M20螺栓群并列布置：1行；2列；列间距70mm；螺栓群列边距：45 mm，行边距35 mm螺栓受剪面个数为2个连接板材料类型为Q345螺栓抗剪承载力：N vt=N v=0.9n fμP=0.9×2×0.5×155=139.5kN轴向连接长度：l1=(2-1)×70=70 mm<15d0=330,取承载力折减系数为ξ=1.0折减后螺栓抗剪承载力：N vt=139.5×1=139.5 kN计算右上角边缘螺栓承受的力：N v=0 kNN h=257.93/2=128.97 kN螺栓群对中心的坐标平方和：S=∑x^2+∑y^2=2450 mm^2N mx=0 kNN my=0 kNN=[(|N mx|+|N h|)^2+(|N my|+|N v|)^2]^0.5=[(0+128.97)^2+(0+0)^2]^0.5=128.97 kN≤139.5，满足3 翼缘螺栓群构造检查列边距为45，最小限值为44，满足！列边距为45，最大限值为64，满足！外排列间距为70，最大限值为96，满足！中排列间距为70，最大限值为192，满足！列间距为70，最小限值为66，满足！行边距为35，最小限值为33，满足！行边距为35，最大限值为64，满足！七. 翼缘连接板计算1 翼缘连接板受力计算控制工况：同翼缘螺栓群(内力计算参上)连接板轴力：N l=257.934 kN采用两种不同的连接板连接板1截面宽度为：B l1=70 mm连接板1截面厚度为：T l1=8 mm连接板1有2块连接板2截面宽度为：B l2=173 mm连接板2截面厚度为：T l2=8 mm连接板材料抗剪强度为：f v=125 N/mm^2连接板材料抗拉强度为：f=215 N/mm^2连接板全面积：A=B l1*T l1*2+B l2*T l2=(70×8×2+173×8)×10^-2=25.04 cm^2开洞总面积：A0=1×22×(8+8)×2×10^-2=7.04 cm^2连接板净面积：A n=A-A0=25.04-7.04=18 cm^2连接板净截面剪应力：τ=0 N/mm^2≤125，满足！连接板截面正应力计算：按《钢结构设计规范》5.1.1-2公式计算:σ=(1-0.5n1/n)N/A n=(1-0.5×1/2)×257.934/18×10=107.473 N/mm^2≤215，满足！按《钢结构设计规范》5.1.1-3公式计算:σ=N/A=257.934/25.04×10=103.009 N/mm^2≤215，满足！2 翼缘连接板刚度计算单侧翼缘的净面积为：173×6/100-2×1×22×6/100=7.74cm^2单侧翼缘连接板的净面积为：(173-2×1×22)×8/100+(70-1×22)×8×2/100=18cm^2≥7.74，满足3 拼接连接板刚度验算梁的毛截面惯性矩：I b0=6823cm^4翼缘上的螺栓孔的惯性矩：I bbf=2×2×1×[22×6^3/12+22×6×(340/2-6/2)^2]×10^-4=1472.7cm^4腹板上的螺栓孔的惯性矩：I bbw=4×4.5×22^3/12×10^-4+4.5×22×(105^2+35^2+35^2+105^2)×10^-4=244.147cm^4梁的净惯性矩：I b=6823-1472.7-244.147=5106.16cm^4梁的净截面抵抗矩：W b=5106.16/340×2×10=300.362cm^3翼缘上部连接板的毛惯性矩：I pf1=2×[173×8^3/12+173×8×(340/2+8/2)^2]×10^-4=8381.87cm^4翼缘上部连接板上的螺栓孔的惯性矩：I pfb1=2×2×1×[22×8^3/12+22×8×(340/2+8/2)^2]×10^-4=2131.81cm^4翼缘下部连接板的毛惯性矩：I pf2=2×2×[70×8^3/12+70×8×(340/2-8/2-6)^2]×10^-4=5735.59cm^4翼缘下部连接板上的螺栓孔的惯性矩：I pfb2=2×2×1×[22×8^3/12+22×8×(340/2-8/2)^2]×10^-4=1940.32cm^4腹板连接板的毛惯性矩：I pw=2×6×300^3/12×10^-4=2700cm^4腹板连接板上的螺栓孔的惯性矩：I pbw=2×4×6×22^3/12×10^-4+2×6×22×(105^2+35^2+35^2+105^2)×10^-4=651.059cm^4连接板的净惯性矩：I p=8381.87+5735.59+2700-2131.81-1940.32-651.059=12094.3cm^4连接板的净截面抵抗矩：W p=12094.3/(340/2+8)×10=679.454cm^3≥300.362，满足。

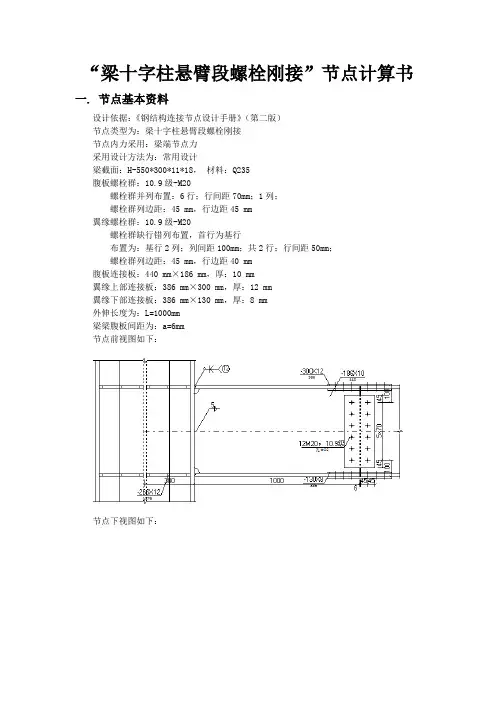

“梁十字柱悬臂段螺栓刚接”节点计算书一. 节点基本资料设计依据：《钢结构连接节点设计手册》（第二版）节点类型为：梁十字柱悬臂段螺栓刚接节点内力采用：梁端节点力采用设计方法为：常用设计梁截面：H-550*300*11*18，材料：Q235腹板螺栓群：10.9级-M20螺栓群并列布置：6行；行间距70mm；1列；螺栓群列边距：45 mm，行边距45 mm翼缘螺栓群：10.9级-M20螺栓群缺行错列布置，首行为基行布置为：基行2列；列间距100mm；共2行；行间距50mm；螺栓群列边距：45 mm，行边距40 mm腹板连接板：440 mm×186 mm，厚：10 mm翼缘上部连接板：386 mm×300 mm，厚：12 mm翼缘下部连接板：386 mm×130 mm，厚：8 mm外伸长度为：L=1000mm梁梁腹板间距为：a=6mm节点前视图如下：节点下视图如下：二. 荷载信息设计内力：组合工况内力设计值组合工况1 60.0 100.0 120.0 否三. 验算结果一览焊缝应力(MPa) 32.1 最大160 满足焊脚高度(mm) 5 最大13 满足焊脚高度(mm) 5 最小5 满足最大拉应力(MPa) 48.7 最大205 满足最大压应力(MPa) -37.6 最小-205 满足承担剪力(kN) 17.0 最大126 满足列边距(mm) 45 最小44 满足列边距(mm) 45 最大80 满足行边距(mm) 45 最小44 满足行边距(mm) 45 最大80 满足外排行间距(mm) 70 最大120 满足中排行间距(mm) 70 最大240 满足行间距(mm) 70 最小66 满足净截面剪应力比 0.130 1 满足净截面正应力比 0.011 1 满足净面积(cm^2) 61.6 最小42.0 满足承担剪力(kN) 42.6 最大126 满足列边距(mm) 45 最小44 满足列边距(mm) 45 最大88 满足外排列间距(mm) 100 最大176 满足中排列间距(mm) 100 最大352 满足列间距(mm) 100 最小66 满足行边距(mm) 40 最小33 满足行边距(mm) 40 最大88 满足外排行间距(mm) 50 最大176 满足中排行间距(mm) 50 最大352 满足行间斜距(mm) 103.1 最小66满足净截面剪应力比 0.000 1 满足净截面正应力比 0.075 1 满足净面积(cm^2) 39.2 最小38.2 满足净抵抗矩(cm^3) 2330 最小2326 满足四. 梁柱角焊缝验算1 角焊缝受力计算控制工况：组合工况1，N=60 kN；V x=100 kN；M y=120 kN·m；截面腹板面积：A w=514×11/100=56.54 cm^2截面翼缘面积：A f=300×18×2/100=108 cm^2腹板轴力分担系数：ρw=56.54/(56.54+108)=0.34362截面腹板分担轴力：N w=0.34362×60=20.617 kN2 梁柱角焊缝承载力计算焊缝受力：N=20.617kN；V=100kN；M=0kN·m焊脚高度：h f=5mm；角焊缝有效焊脚高度：h e=2×0.7×5=7 mm双侧焊缝，单根计算长度：l f=465-2×5=455mm3 焊缝承载力验算强度设计值：f=160N/mm^2A=l f*h e=455×7×10^-2=31.85 cm^2σN=|N|/A=|20.62|/31.85×10=6.473 N/mm^2τ=V/A=100/31.85×10=31.4 N/mm^2正面角焊缝的强度设计值增大系数：βf=1综合应力：σ=[(σN/βf)^2+τ^2]^0.5=[(6.473/1)^2+31.4^2]^0.5=32.06 N/mm^2≤160，满足4 角焊缝构造检查最大焊脚高度：11×1.2=13mm(取整)5≤13，满足！最小焊脚高度：11^0.5×1.5=5mm(取整)5 >= 5，满足！五. 梁柱对接焊缝验算1 对接焊缝受力计算控制工况：组合工况1，N=60 kN；V x=100 kN；M y=120 kN·m；截面腹板面积：A w=514×11/100=56.54 cm^2截面翼缘面积：A f=300×18×2/100=108 cm^2腹板轴力分担系数：ρw=56.54/(56.54+108)=0.3436截面翼缘分担轴力：N f=(1-0.3436)×60=39.38 kN2 对接焊缝承载力计算六. 梁梁腹板螺栓群验算1 螺栓群受力计算控制工况：组合工况1，N=60 kN；V x=100 kN；M y=120 kN·m；截面腹板面积：A w=514×11/100=56.54 cm^2截面翼缘面积：A f=300×18×2/100=108 cm^2腹板轴力分担系数：ρw=56.54/(56.54+108)=0.3436截面腹板分担轴力：N w=0.3436×60=20.62 kN腹板塑性截面模量：I w==1.245e+004 cm^4翼缘塑性截面模量：I f==7.645e+004 cm^4翼缘弯矩分担系数：ρf=7.645e+004/(1.245e+004+7.645e+004)=0.86>0.7，翼缘承担全部截面弯矩截面腹板承担弯矩：M w=0 kN·m2 腹板螺栓群承载力计算行向轴力：H=20.617 kN列向剪力：V=100 kN螺栓采用：10.9级-M20螺栓群并列布置：6行；行间距70mm；1列；螺栓群列边距：45 mm，行边距45 mm螺栓受剪面个数为2个连接板材料类型为Q235螺栓抗剪承载力：N vt=N v=0.9n fμP=0.9×2×0.45×155=125.55kN轴向连接长度：l1=(1-1)×70=0 mm<15d0=330,取承载力折减系数为ξ=1.0折减后螺栓抗剪承载力：N vt=125.55×1=125.55 kN计算右上角边缘螺栓承受的力：N v=100/6=16.667 kNN h=20.617/6=3.4362 kN螺栓群对中心的坐标平方和：S=∑x^2+∑y^2=85750 mm^2N mx=0 kNN my=0 kNN=[(|N mx|+|N h|)^2+(|N my|+|N v|)^2]^0.5=[(0+3.4362)^2+(0+16.667)^2]^0.5=17.017kN≤125.55，满足3 腹板螺栓群构造检查列边距为45，最小限值为44，满足！列边距为45，最大限值为80，满足！行边距为45，最小限值为44，满足！行边距为45，最大限值为80，满足！外排行间距为70，最大限值为120，满足！中排行间距为70，最大限值为240，满足！行间距为70，最小限值为66，满足！七. 腹板连接板计算1 腹板连接板受力计算控制工况：同腹板螺栓群(内力计算参上)连接板轴力：N l=20.617 kN连接板剪力：V l=100 kN采用一样的两块连接板连接板截面宽度为：B l=440 mm连接板截面厚度为：T l=10 mm连接板材料抗剪强度为：f v=125 N/mm^2连接板材料抗拉强度为：f=215 N/mm^2连接板全面积：A=B l*T l*2=440×10×2×10^-2=88 cm^2开洞总面积：A0=6×22×10×2×10^-2=26.4 cm^2连接板净面积：A n=A-A0=88-26.4=61.6 cm^2连接板净截面剪应力计算：τ=V l×10^3/A n=100/61.6×10=16.234 N/mm^2≤125，满足！连接板截面正应力计算：按《钢结构设计规范》5.1.1-2公式计算:σ=(1-0.5n1/n)N/A n=(1-0.5×6/6)×20.617/61.6×10=1.6735 N/mm^2≤215，满足！按《钢结构设计规范》5.1.1-3公式计算:σ=N/A=20.617/88×10=2.3429 N/mm^2≤215，满足！2 腹板连接板刚度计算腹板的净面积为：11×(550-2×18)/100-6×11×22/100=42.02cm^2腹板连接板的净面积为：(440-6×22)×10×2/100=61.6cm^2≥42.02，满足八. 翼缘螺栓群验算1 翼缘螺栓群受力计算控制工况：组合工况1，N=60 kN；V x=100 kN；M y=120 kN·m；截面翼缘分担轴向力：N f=(1-0.34362)×60=39.383 kN截面翼缘承担全部弯矩，M f=120 kN·m翼缘螺栓群承担的轴向力：F f=|M f|/(h-t f)/2+|N f|/4=127.78kN2 翼缘螺栓群承载力计算行向轴力：H=127.782 kN螺栓采用：10.9级-M20螺栓群缺行错列布置，首行为基行布置为：基行2列；列间距100mm；共2行；行间距50mm；螺栓群列边距：45 mm，行边距40 mm螺栓受剪面个数为2个连接板材料类型为Q235螺栓抗剪承载力：N vt=N v=0.9n fμP=0.9×2×0.45×155=125.55kN轴向连接长度：l1=(2-1)×100=100 mm<15d0=330,取承载力折减系数为ξ=1.0折减后螺栓抗剪承载力：N vt=125.55×1=125.55 kN计算右上角边缘螺栓承受的力：N v=0 kNN h=127.782/3=42.594 kN螺栓群对中心的坐标平方和：S=∑x^2+∑y^2=6875 mm^2N mx=0 kNN my=0 kNN=[(|N mx|+|N h|)^2+(|N my|+|N v|)^2]^0.5=[(0+42.594)^2+(0+0)^2]^0.5=42.594 kN≤125.55，满足3 翼缘螺栓群构造检查列边距为45，最小限值为44，满足！列边距为45，最大限值为88，满足！外排列间距为100，最大限值为176，满足！中排列间距为100，最大限值为352，满足！列间距为100，最小限值为66，满足！行边距为40，最小限值为33，满足！行边距为40，最大限值为88，满足！外排行间距为50，最大限值为176，满足！中排行间距为50，最大限值为352，满足！行间距为103.078，最小限值为66，满足！九. 翼缘连接板计算1 翼缘连接板受力计算控制工况：同翼缘螺栓群(内力计算参上)连接板轴力：N l=127.782 kN采用两种不同的连接板连接板1截面宽度为：B l1=130 mm连接板1截面厚度为：T l1=18 mm连接板1有2块连接板2截面宽度为：B l2=300 mm连接板2截面厚度为：T l2=12 mm连接板材料抗剪强度为：f v=120 N/mm^2连接板材料抗拉强度为：f=205 N/mm^2连接板全面积：A=B l1*T l1*2+B l2*T l2=(130×18×2+300×12)×10^-2=82.8 cm^2开洞总面积：A0=2×22×(18+12)×2×10^-2=26.4 cm^2连接板净面积：A n=A-A0=82.8-26.4=56.4 cm^2连接板净截面剪应力：τ=0 N/mm^2≤120，满足！连接板截面正应力计算：按《钢结构设计规范》5.1.1-2公式计算:σ=(1-0.5n1/n)N/A n=(1-0.5×2/3)×127.782/56.4×10=15.1042 N/mm^2≤205，满足！按《钢结构设计规范》5.1.1-3公式计算:σ=N/A=127.782/82.8×10=15.4326 N/mm^2≤205，满足！2 翼缘连接板刚度计算单侧翼缘的净面积为：300×18/100-2×2×22×18/100=38.16cm^2单侧翼缘连接板的净面积为：(300-2×2×22)×12/100+(130-2×22)×8×2/100=39.2cm^2≥38.16，满足3 拼接连接板刚度验算梁的毛截面惯性矩：I b0=88470cm^4翼缘上的螺栓孔的惯性矩：I bbf=2×2×2×[22×18^3/12+22×18×(550/2-18/2)^2]×10^-4=22424.1cm^4腹板上的螺栓孔的惯性矩：I bbw=6×11×22^3/12×10^-4+11×22×(175^2+105^2+35^2+35^2+105^2+175^2)×10^-4=2081.01cm^4梁的净惯性矩：I b=88470-22424.1-2081.01=63964.9cm^4梁的净截面抵抗矩：W b=63964.9/550×2×10=2326cm^3翼缘上部连接板的毛惯性矩：I pf1=2×[300×12^3/12+300×12×(550/2+12/2)^2]×10^-4=56860.6cm^4翼缘上部连接板上的螺栓孔的惯性矩：I pfb1=2×2×2×[22×12^3/12+22×12×(550/2+12/2)^2]×10^-4=16679.1cm^4翼缘下部连接板的毛惯性矩：I pf2=2×2×[130×8^3/12+130×8×(550/2-8/2-18)^2]×10^-4=26630cm^4翼缘下部连接板上的螺栓孔的惯性矩：I pfb2=2×2×2×[22×8^3/12+22×8×(550/2-8/2)^2]×10^-4=10341.2cm^4腹板连接板的毛惯性矩：I pw=2×10×440^3/12×10^-4=14197.3cm^4腹板连接板上的螺栓孔的惯性矩：I pbw=2×6×10×22^3/12×10^-4+2×10×22×(175^2+105^2+35^2+35^2+105^2+175^2)×10^-4=3783.6 5cm^4连接板的净惯性矩：I p=56860.6+26630+14197.3-16679.1-10341.2-3783.65=66883.9cm^4连接板的净截面抵抗矩：W p=66883.9/(550/2+12)×10=2330.45cm^3≥2326，满足。

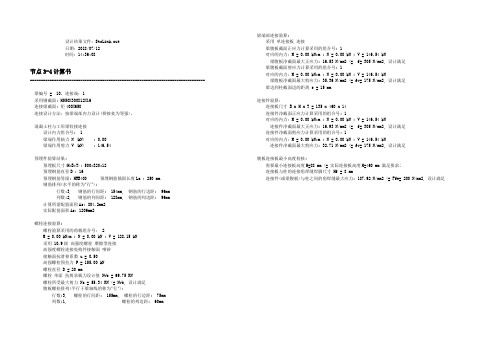

设计结果文件：StsLink.out日期：2018/07/12时间：14:36:08节点3-4计算书--------------------------------------------------------------------------------梁编号 = 10，连接端：1采用钢截面: H550X300X12X16连接梁截面: 矩400X650连接设计方法：按梁端部内力设计(拼接处为等强)。

混凝土柱与工形梁铰接连接设计内力组合号: 1梁端作用轴力 N (kN) : 0.00梁端作用剪力 V (kN) : 146.54预埋件验算结果:预埋板尺寸(H*B*T): 500*320*12预埋钢筋直径D : 16预埋钢筋等级: HRB400 预埋钢筋锚固长度La : 250 mm钢筋排列(水平的称为"行"):行数:3, 钢筋的行间距: 154mm, 钢筋的行边距: 96mm列数:2, 钢筋的列间距: 128mm, 钢筋的列边距: 96mm计算所需配筋面积As: 804.2mm2实际配筋面积As: 1206mm2螺栓连接验算:螺栓验算采用的荷载组合号： 2M = 0.00 kN*m ; N = 0.00 kN ; V = 128.15 kN采用 10.9级高强度螺栓摩擦型连接高强度螺栓连接处构件接触面喷砂接触面抗滑移系数 u = 0.50高强螺栓预拉力 P = 155.00 kN螺栓直径 D = 20 mm螺栓单面抗剪承载力设计值 Nvb = 69.75 KN螺栓所受最大剪力 Ns = 55.34 KN <= Nvb, 设计满足腹板螺栓排列(平行于梁轴线的称为"行"):行数:3, 螺栓的行间距: 155mm, 螺栓的行边距: 75mm列数:1, 螺栓的列边距: 60mm 梁端部连接验算:采用单连接板连接梁腹板截面正应力计算采用的组合号: 1对应的内力：M = 0.00 kN*m ; N = 0.00 kN ; V = 146.54 kN梁腹板净截面最大正应力: 16.53 N/mm2 <= f= 305 N/mm2, 设计满足梁腹板截面剪应力计算采用的组合号: 1对应的内力：M = 0.00 kN*m ; N = 0.00 kN ; V = 146.54 kN梁腹板净截面最大剪应力: 35.36 N/mm2 <= fv= 175 N/mm2, 设计满足梁边到柱截面边的距离 e = 15 mm连接件验算：连接板尺寸 B x H x T = 135 x 460 x 14连接件净截面正应力计算采用的组合号: 1对应的内力：M = 0.00 kN*m ; N = 0.00 kN ; V = 146.54 kN连接件净截面最大正应力: 16.93 N/mm2 <= f= 305 N/mm2, 设计满足连接件净截面剪应力计算采用的组合号: 1对应的内力：M = 0.00 kN*m ; N = 0.00 kN ; V = 146.54 kN连接件净截面最大剪应力: 32.71 N/mm2 <= fv= 175 N/mm2, 设计满足腹板连接板最小高度校核:需要最小连接板高度H=88 mm <= 实际连接板高度H=460 mm 满足要求!连接板与柱的连接角焊缝焊脚尺寸 Hf = 8 mm连接件(或梁腹板)与柱之间的角焊缝最大应力: 187.92 N/mm2 <= Ffw= 200 N/mm2, 设计满足。

节点计算书钢材弹性模量E=206x103N/mm2；剪变模量G=79x103N/mm2；线膨胀系数α=12x10-6 /℃；质量密度ρ=7850kg/m3。

表1 钢材强度设计值1恒荷载钢结构自重由程序自动统计计算，结构自重×1.1来考虑节点重量。

平台面恒荷载：0.75kN/m22活荷载平台活荷载：2.5kN/m2 按最大面积考虑，2.5×1.3×4.5=14.7KN，大于给定的4KN的承载能力。

节点模型图根据图纸内容，选取最大跨度下最宽的楼板计算。

即4500×1300的楼板。

按照每两件预埋铁承担一块楼板考虑，角铁的长度选定为与楼板宽度一致，中间与预埋铁焊接，两端考虑为自由，此状态最为不利。

划分网格图施加约束图预埋铁以及螺杆与混凝土粘结在一起，考虑为固结。

施加荷载图施加荷载，按照最重一块楼板计算。

楼板与角钢接触面以内为自由端。

在楼板荷载与角铁作用时荷载主要作用在距离角钢最内侧的接触线上。

梅塞斯应力图剪应力图梅塞斯应变图焊缝计算：1、剪力计算。

单个预埋板所受剪力为10KN，焊缝高度8mm，焊缝长度140mm，上下两条焊缝。

σ=F/A=10000/(140×8×0.7×2)=7MPa。

2、弯矩计算。

预埋铁外侧所受荷载为均布荷载σ=F/A=1×8.5×600×600/(2×8×8×140)=86MPa。

√(σ12+3τ12)=87.3 MPa焊缝满足要求。

设计条件与外力:1.设计外力:梁端剪力设计值： V＝1459.08KN(0.75×腹板抗剪承载力)2.设计参数:1）构件尺寸钢梁，主梁型号： 次梁,钢梁型号： 主梁高： H g ＝800mm 200mm 腹板厚： T gw ＝14mm 14mm 次梁高： H＝800mm 200mm 腹板厚： T w ＝14mm14mm2）材质钢梁，加劲板，盖板：Q345 允许拉应力: f＝310MP a 允许剪应力: f v ＝180MPa 屈服强度： f y ＝345MP a 极限抗拉强度：f u ＝470MP a3）螺栓螺栓公称直径：M27螺栓性能等级:10.9级摩擦系数： μ＝0.45290KN 螺栓抗拉强度:f ub ＝1040MP a 459cm 2 直径 ： d＝27mm 2mm孔径 ：d 0＝d+c 0＝29mm翼缘厚： T f ＝预拉力： P＝ 有效截面积:A e ＝ 间隙 ： c 0＝钢梁，次梁与主梁及钢骨混凝土梁或墙柱铰接连接计算H800x200x14x14H800x200x14x14 宽: B g ＝ 翼缘厚: T gf ＝宽: B＝117.45KN 234.9KN 受力边边距： b＝60mm ≥58mm OK 非受力边边距:b 1＝45mm ≥43.5mm OK 孔距： s＝90mm ≥87mmOK腹板螺栓排数: n＝7 腹板螺栓列数: m＝2 腹板螺栓总数： n×m ＝144）盖板尺寸盖板至钢梁上下翼缘底边距离：56mm 盖板至钢梁上下翼56mm 盖板最小宽度：365mm 盖板宽度：365mm OK 盖板最小高度：660mm 盖板高度：660mm OK 盖板最大高度：660mmOK盖板厚度：20mm OK 60mmOK 43.75mmOK5）主梁加劲板加劲板尺寸：宽度＝93mm 高度＝772mm 厚度同次梁腹板t w ＝14mm采用双面角焊缝焊条：E50 焊缝强度: f fw ＝200MP a 取焊角尺寸 h f ＝10mm≥ 5.6mm OK ≤16.8mmOK3.构件内力设计值梁端剪力设计值： V＝1459.08KN4.设计计算:1）螺栓抗剪验算：1104.22kN0.9759焊角尺寸满足要求摩擦面数目： n f ＝单个螺栓上所承受的剪力：N v ＝V/（n×m)＝ 螺栓承载力设计值折减系数α＝（排）（列）（根）取用盖板尺寸：实际受力边边距b：实际非受力边边距b 1： 单个螺栓抗剪承载力(单剪): N v1＝0.9×μ×P＝ 单个螺栓抗剪承载力(双剪）： N v2 ＝2N v1＝＝114.62kNOK772mm 692mm150.61MP a＜200MP aOK3）盖板计算：盖板断面净面积：9720mm 2盖板剪应力：75.0556MP a ＜180MP aOK采用等面积计算:次梁，钢梁腹板开洞后净面积：8372mm 2OK焊缝长度： Ｌf ＝H g -2×T gf ＝计算长度： Ｌw ＝Ｌf －2×h f -60＝剪应力： τfv ＝V/(2×0.7×h f ×Ｌw ）＝单个螺栓的抗剪承载力设计值为：2）主梁加劲肋的连接焊缝计算：。
