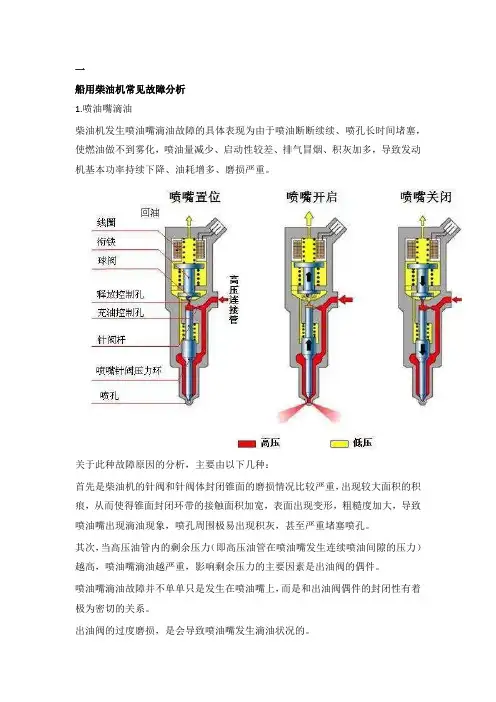

一船用柴油机常见故障分析1.喷油嘴滴油柴油机发生喷油嘴滴油故障的具体表现为由于喷油断断续续、喷孔长时间堵塞，使燃油做不到雾化，喷油量减少、启动性较差、排气冒烟、积灰加多，导致发动机基本功率持续下降、油耗增多、磨损严重。
关于此种故障原因的分析，主要由以下几种：首先是柴油机的针阀和针阀体封闭锥面的磨损情况比较严重，出现较大面积的积痕，从而使得锥面封闭环带的接触面积加宽，表面出现变形，粗糙度加大，导致喷油嘴出现滴油现象，喷孔周围极易出现积灰，甚至严重堵塞喷孔。
其次，当高压油管内的剩余压力（即高压油管在喷油嘴发生连续喷油间隙的压力）越高，喷油嘴滴油越严重，影响剩余压力的主要因素是出油阀的偶件。
喷油嘴滴油故障并不单单只是发生在喷油嘴上，而是和出油阀偶件的封闭性有着极为密切的关系。
出油阀的过度磨损，是会导致喷油嘴发生滴油状况的。
最后，喷油嘴的针阀和针阀体之间的导向面摩擦性较差，或针阀与针阀体导向面发生严重磨损、针阀体和喷油嘴体过度接触，或针阀和针阀体密封锥面含有大量杂质，致使其高度升高，封闭性降低，也会使喷油嘴发生滴油。
2.柴油机气缸套穴蚀问题柴油机处于工作状态时，湿式气缸套的外表面冷却壁上会产生不同于常规腐蚀与机械磨损的局域小孔群聚集腐蚀。
气缸套穴蚀对柴油机的基本功能和使用寿命产生较大的影响。
气缸套穴蚀的形成原因非常复杂。
柴油机若采取开式冷却的方法，因为冷水温度比较低，且在柴油机发生高速运转时，因为受热不均，导致缸套、活塞等部件间隙热量不平衡，使得缸套发热不均，极易造成穴蚀现象。
除此之外，冷却所用冷水中含有较多的矿物质和其他杂质，这些都会导致冷却水具备一定的腐蚀性，而腐蚀作用恰恰也是导致柴油机穴蚀的一大原因。
另外，曲柄连杆联动活塞在发生高速往返运动时, 在往返运动过程中，活塞对气缸套会产生巨大的冲击力，引发气缸套共鸣。
气缸套共鸣时，缸壁的化学材料在活塞推力的作用下向两边发生弹性变形。
当活塞返回时，缸壁的化学材料向两边发生凹凸变形。
船舶腐蚀原因及防腐措施分析【摘要】船舶腐蚀是造成船舶结构损坏和事故的主要原因之一，具有严重的危害性。
本文旨在分析船舶腐蚀的主要原因，包括海水、氧气、微生物等因素。
通过对金属腐蚀的分类及机理的探讨，揭示了腐蚀过程中的关键因素。
针对船舶腐蚀问题，介绍了常见的防腐措施，包括涂层、阴极保护等方法，并探讨了新型防腐技术的应用前景。
结论部分强调了船舶腐蚀防治的重要性，展望了未来研究方向，为船舶行业的可持续发展提供了借鉴意义。
船舶腐蚀问题的研究具有重要的现实意义和研究价值，值得深入探讨和应用。
【关键词】船舶腐蚀、防腐措施、金属腐蚀、防腐方法、新型技术、研究方向、重要性1. 引言1.1 船舶腐蚀的危害船舶腐蚀是造成船舶结构损坏和事故的主要原因之一，对船舶的安全和稳定性造成了严重威胁。
由于船舶航行环境恶劣，海水的腐蚀性较强，加上船舶长期暴露在海洋环境中，导致船体和船结构金属材料出现腐蚀现象。
船舶腐蚀会减少船体的强度和耐久性，导致船舶结构的疲劳和脆裂，进而影响航行安全。
船舶腐蚀还会增加船舶的维护和修理成本，降低船舶的使用寿命，影响船舶的经济效益。
在海洋环境下，船舶腐蚀是不可避免的问题，需要引起重视并采取有效的防腐措施进行预防和治理。
只有充分了解船舶腐蚀的危害，才能更好地制定防腐策略，确保船舶的安全运行。
1.2 研究意义船舶腐蚀是船舶运行中一个不可忽视的问题，对船舶的安全性和经济性都会造成严重影响。
对船舶腐蚀进行深入研究具有重要的意义。
船舶是海上运输的重要工具，而腐蚀会导致船体强度下降、船体结构受损，从而直接影响船舶的安全性。
腐蚀对船舶构件的损坏可能引发事故，危害船员和海上的其他船只，给船舶运输带来潜在风险。
研究船舶腐蚀防治具有重要的安全意义。
船舶是资产密集型行业，造船和维修都需要巨大的投资。
船舶的寿命和性能直接受腐蚀影响，船舶的腐蚀防治不仅关乎船舶的安全性，还关系到船东的经济利益。
有效的腐蚀防治措施可以延长船舶的使用寿命，降低船舶维护成本，提高船舶的经济效益。
船舶柴油机的常见故障及排除策略摘要：当前，船舶的使用范围不断扩大，对柴油机的使用需求也不断增多。
为确保船舶的持续发展，就要保证柴油机安全性和稳定性。
近年来，针对柴油发动机的研究逐渐增多，其应用范围也在扩大。
但是，设备频繁出现故障问题会对柴油机的运行产生影响，需落实更加科学合理的维修管理方案。
关键词：船舶柴油机；常见故障；排除策略1船舶柴油机的组成结构1.1机体组件和曲柄连杆结构在船用柴油机基础系统中，动力结构是主要部件，骨架是基础部件，可以为柴油机的运行创造良好的应用平台。
柴油机系统还包括气缸盖、气缸体等基本部件，其中曲柄连杆结构是维持各节点应用的关键，主要包括活塞组、曲轴飞轮组和连杆组。
1.2进排气与燃油供给结构只有保持良好的排气效果，船用柴油机才能运转。
排气系统可为柴油发动机提供充足且清洁的空气。
在排气系统中，排气阀和其他部件是主要部件。
有了柴油供应系统，可以形成一个核心控制系统，以提高其稳定性，最大限度地保证柴油机运行的可靠性。
1.3润滑、冷却和启动结构在所有船用柴油机系统中，润滑系统也是一个非常关键的部分。
匹配的润滑油在固定压力下输送至柴油发动机的所有部件和系统，以将摩擦造成的影响降至最低，并优化部件损失的管理。
此外，船用柴油机还配备了冷却系统，可维持柴油机在常温环境下运行，减少长期高温运行造成的损失，最大限度地保证柴油机运行的安全性和可靠性。
2常见故障和原因2.1自行熄火对于船用柴油机来说，自熄在实际运行中很常见，这不仅会影响设备的日常使用，而且会限制设备的使用效率，缩短柴油机的使用寿命。
为了建立更科学的故障处理机制，有必要重点分析故障原因，以确保柴油机能够顺利恢复正常使用。
通过分析，发现故障的主要原因如下：①船用柴油机仅表现出熄火症状，重启后仍能正常工作，表明船用柴油发动机处于异常工况，负载异常，其突然熄火是由于负载急剧增加所致；②船用柴油机停机，无法正常工作，表现为柴油滤清器堵塞、喷油嘴针阀卡滞、油路空气混合。

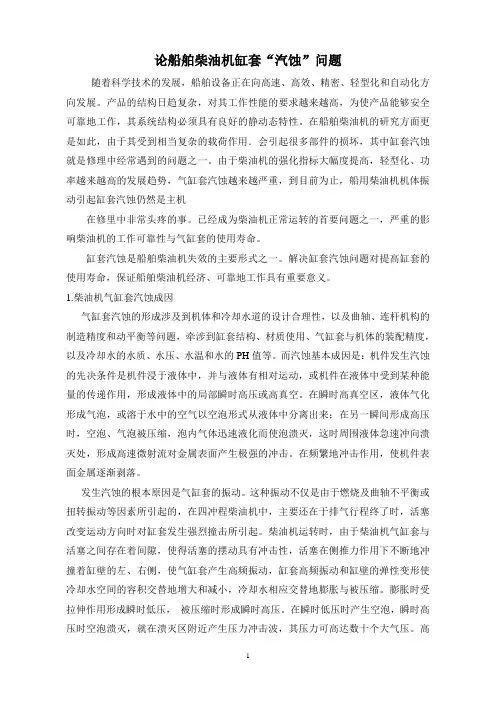

论船舶柴油机缸套“汽蚀”问题随着科学技术的发展，船舶设备正在向高速、高效、精密、轻型化和自动化方向发展。
产品的结构日趋复杂，对其工作性能的要求越来越高，为使产品能够安全可靠地工作，其系统结构必须具有良好的静动态特性。
在船舶柴油机的研究方面更是如此，由于其受到相当复杂的载荷作用．会引起很多部件的损坏，其中缸套汽蚀就是修理中经常遇到的问题之一。
由于柴油机的强化指标大幅度提高，轻型化、功率越来越高的发展趋势，气缸套汽蚀越来越严重，到目前为止，船用柴油机机体振动引起缸套汽蚀仍然是主机在修里中非常头疼的事。
已经成为柴油机正常运转的首要问题之一，严重的影响柴油机的工作可靠性与气缸套的使用寿命。
缸套汽蚀是船舶柴油机失效的主要形式之一。
解决缸套汽蚀问题对提高缸套的使用寿命，保证船舶柴油机经济、可靠地工作具有重要意义。
1.柴油机气缸套汽蚀成因气缸套汽蚀的形成涉及到机体和冷却水道的设计合理性，以及曲轴、连杆机构的制造精度和动平衡等问题，牵涉到缸套结构、材质使用、气缸套与机体的装配精度，以及冷却水的水质、水压、水温和水的PH值等。
而汽蚀基本成因是：机件发生汽蚀的先决条件是机件浸于液体中，并与液体有相对运动，或机件在液体中受到某种能量的传递作用，形成液体中的局部瞬时高压或高真空。
在瞬时高真空区，液体气化形成气泡，或溶于水中的空气以空泡形式从液体中分离出来；在另一瞬间形成高压时，空泡、气泡被压缩，泡内气体迅速液化而使泡溃灭，这时周围液体急速冲向溃灭处，形成高速微射流对金属表面产生极强的冲击。
在频繁地冲击作用，使机件表面金属逐渐剥落。
发生汽蚀的根本原因是气缸套的振动。
这种振动不仅是由于燃烧及曲轴不平衡或扭转振动等因素所引起的，在四冲程柴油机中，主要还在于排气行程终了时，活塞改变运动方向时对缸套发生强烈撞击所引起。
柴油机运转时，由于柴油机气缸套与活塞之间存在着间隙，使得活塞的摆动具有冲击性，活塞在侧推力作用下不断地冲撞着缸壁的左、右侧，使气缸套产生高频振动，缸套高频振动和缸壁的弹性变形使冷却水空间的容积交替地增大和减小，冷却水相应交替地膨胀与被压缩。
