船舶柴油机的工作原理引言概述：船舶柴油机是船舶主要的动力装置，它以柴油为燃料，通过内燃机原理将化学能转化为机械能。
本文将详细介绍船舶柴油机的工作原理，包括燃料供给系统、压缩系统、燃烧系统和排气系统。
一、燃料供给系统：1.1 燃油系统：船舶柴油机的燃油系统由燃油箱、燃油管路和燃油喷射装置组成。
燃油箱储存柴油，通过燃油泵将柴油送至燃油管路，再由喷射装置喷入燃烧室。
燃油系统需要保证燃油的供应稳定、压力适宜，以保证柴油机的正常运行。
1.2 空气供给系统：船舶柴油机的空气供给系统包括进气道、进气阀和增压器。
进气道将外部空气引入柴油机，进气阀控制空气的进出，增压器能够提高进气道中的空气压力，提高柴油机的效率。
空气供给系统需要保证足够的空气流动，以支持柴油机的燃烧过程。
1.3 冷却系统：船舶柴油机的冷却系统用于降低柴油机的温度，以保证其正常运行。
冷却系统包括水泵、散热器和冷却液。
水泵将冷却液循环输送至柴油机各个部件，散热器通过散热将冷却液中的热量散发出去。
冷却系统需要保持冷却液的循环流动，以保持柴油机的工作温度。
二、压缩系统：2.1 活塞与缸体：船舶柴油机的压缩系统由活塞和缸体组成。
活塞在缸体内往复运动，通过气门控制进入和排出缸体的气体。
活塞在上行过程中将空气压缩，增加其压力和温度。
2.2 气门系统：船舶柴油机的气门系统包括进气气门和排气气门。
进气气门控制空气的进入，排气气门控制燃烧产物的排出。
气门系统需要保证气门的开闭准确，以确保压缩系统的正常工作。
2.3 压缩比：船舶柴油机的压缩比是指活塞在下行过程中与上行过程中缸体容积的比值。
压缩比越高，压缩系统的效率越高，燃烧效果越好。
压缩比的选择需要综合考虑柴油机的功率需求和燃烧特性。
三、燃烧系统：3.1 喷油器：船舶柴油机的燃烧系统中的关键部件是喷油器。
喷油器将高压柴油喷射到燃烧室中，形成可燃混合物。
喷油器需要保证喷油的压力和喷油量准确，以保证燃烧的效果。
3.2 燃烧室：船舶柴油机的燃烧室是燃烧过程发生的地方。

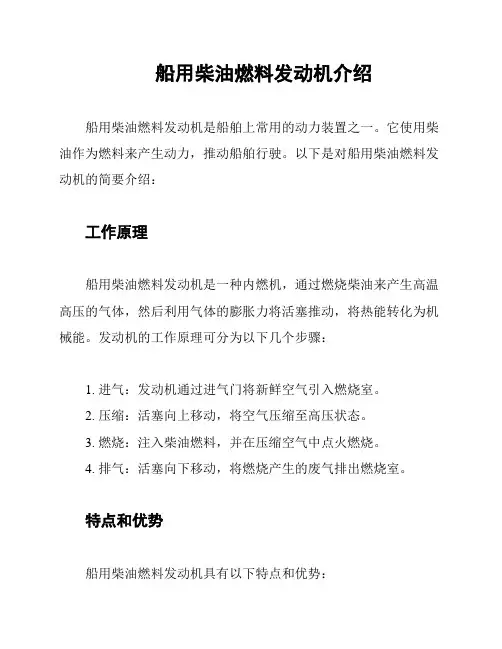

船用柴油燃料发动机介绍船用柴油燃料发动机是船舶上常用的动力装置之一。
它使用柴油作为燃料来产生动力，推动船舶行驶。
以下是对船用柴油燃料发动机的简要介绍：工作原理船用柴油燃料发动机是一种内燃机，通过燃烧柴油来产生高温高压的气体，然后利用气体的膨胀力将活塞推动，将热能转化为机械能。
发动机的工作原理可分为以下几个步骤：1. 进气：发动机通过进气门将新鲜空气引入燃烧室。
2. 压缩：活塞向上移动，将空气压缩至高压状态。
3. 燃烧：注入柴油燃料，并在压缩空气中点火燃烧。
4. 排气：活塞向下移动，将燃烧产生的废气排出燃烧室。
特点和优势船用柴油燃料发动机具有以下特点和优势：1. 高效节能：柴油燃料的燃烧效率高，可以提供强大的推力同时保持较低的燃料消耗量。
2. 可靠耐用：柴油发动机结构简单、坚固，能够适应较恶劣的环境条件和长时间连续运行。
3. 功率强大：船用柴油燃料发动机输出的功率较大，能够为船舶提供足够的动力，适用于长途航行。
4. 易于维护：对于柴油发动机进行常规维护和保养相对简单，能够延长发动机的使用寿命。
应用范围船用柴油燃料发动机广泛应用于各类船舶，包括商船、油轮、客船、渔船等。
其具有高效节能、可靠耐用等特点，能够满足不同船舶的动力需求。
该型号发动机适用于中小型商船或渔船，有着较小的尺寸和重量，便于安装和维护。
同时，它可根据船舶的需求进行柔性调整和配置，以满足不同的功率要求。
总结船用柴油燃料发动机是现代船舶中常见的动力装置，通过燃烧柴油来产生动力，并具有高效节能、可靠耐用等优势。
其广泛应用于各类船舶，并根据船舶的需求进行定制和配备。
船用柴油燃料发动机在航海领域的发展和应用具有重要意义。
第二章柴油机的结构及主要部件柴油机的主要部件是指燃烧室部件(活塞、气缸、气缸盖)、曲柄连杆机构(十字头、连杆、曲轴和轴承)、机架、机座和贯穿螺栓等部件。
这些部件构成柴油机的主体，它们工作得好坏不但直接影响柴油机的技术性能指标，而且还和安全航行密切相关。
统计表明，船用柴油机主要部件发生的故障占柴油机故障总数的90%左右，其中燃烧室部件故障约占故障总数的50%。
因此，轮机管理人员应该深入了解主要部件，这是降低柴油机故障发生率的重要一环。
第一节柴油机的总体结构一．柴油机的基本组成船舶柴油机的结构比较复杂，它是由许多机构和系统组成。
尽管各种柴油机的结构、型号各异，但从工作原理和总体结构上则有很多共同之处。
柴油机主要由以下机构和系统组成1．主要固定件柴油机的主要固定件由机座、机架、气缸和气缸盖等组成，对于中小型柴油机常将气缸体和机架做成一体称为机体，并省去机座代之以轻便的油底壳。
它们构成了柴油机的骨架，支撑运动件和辅助系统。
2．主要运动件柴油机的主要运动件由活塞、连杆组件及曲轴组成，对于大型低速柴油机还有十字头组件。
活塞与气缸及气缸盖构成燃烧室，保证柴油机工作过程的进行，同时通过连杆将活塞的往复运动变为曲轴的回转运动，使燃气推动活塞的动力通过曲轴以回转的方式向外输出。
3．配气机构及换气系统配气机构由进排气阀、气阀传动机构、凸轮轴及凸轮轴传动机构组成。
进排气系统由空气滤器、进排气管和消音器组成，对于增压柴油机还有增压器及空冷器。
它们的作用是按照工作循环的需要，定时地向气缸内供应充足、清洁的新鲜空气，并将燃烧后的废气排出气缸。
4．燃油系统燃油系统由燃油供给系统和燃油喷射系统组成。
燃油供给系统是把符合使用要求的燃油畅通无阻地输送到喷油泵入口端。
该系统通常由加装和测量、贮存、驳运、净化处理、供给五个基本环节组成。
燃油喷射系统由喷油泵、喷油器和高压油管组成，其作用是定时、定量地向燃烧室内喷入雾化良好燃油，保证燃烧过程的进行。

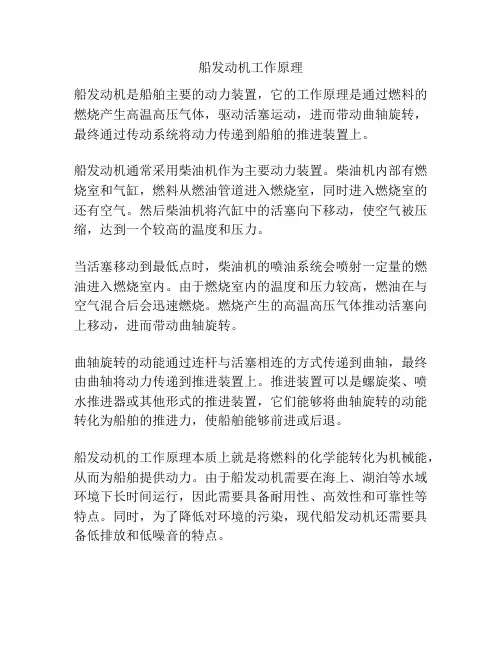

船发动机工作原理
船发动机是船舶主要的动力装置，它的工作原理是通过燃料的燃烧产生高温高压气体，驱动活塞运动，进而带动曲轴旋转，最终通过传动系统将动力传递到船舶的推进装置上。
船发动机通常采用柴油机作为主要动力装置。
柴油机内部有燃烧室和气缸，燃料从燃油管道进入燃烧室，同时进入燃烧室的还有空气。
然后柴油机将汽缸中的活塞向下移动，使空气被压缩，达到一个较高的温度和压力。
当活塞移动到最低点时，柴油机的喷油系统会喷射一定量的燃油进入燃烧室内。
由于燃烧室内的温度和压力较高，燃油在与空气混合后会迅速燃烧。
燃烧产生的高温高压气体推动活塞向上移动，进而带动曲轴旋转。
曲轴旋转的动能通过连杆与活塞相连的方式传递到曲轴，最终由曲轴将动力传递到推进装置上。
推进装置可以是螺旋桨、喷水推进器或其他形式的推进装置，它们能够将曲轴旋转的动能转化为船舶的推进力，使船舶能够前进或后退。
船发动机的工作原理本质上就是将燃料的化学能转化为机械能，从而为船舶提供动力。
由于船发动机需要在海上、湖泊等水域环境下长时间运行，因此需要具备耐用性、高效性和可靠性等特点。
同时，为了降低对环境的污染，现代船发动机还需要具备低排放和低噪音的特点。
船用柴油机的工作原理过程引言概述：船用柴油机是船舶上常用的动力装置，它通过燃烧柴油来产生动力，驱动船舶航行。
本文将详细介绍船用柴油机的工作原理过程，包括燃油喷射、压缩、燃烧、排气等五个部分。
一、燃油喷射1.1 燃油供给系统：船用柴油机的燃油供给系统包括燃油箱、燃油滤清器、燃油泵等组成。
燃油从燃油箱中经过滤清器过滤后，由燃油泵提供压力，送入喷油器。
1.2 喷油器：喷油器是船用柴油机中的关键部件，它通过控制喷油器的喷油量和喷油时间来实现燃油的喷射。
喷油器内部有喷孔，当燃油经过喷孔时，形成细小的燃油雾化，便于燃烧。
1.3 燃油喷射过程：当喷油器接收到来自燃油泵的高压燃油后，喷油器会根据控制信号控制喷油量和喷油时间，将燃油以一定的速率喷入燃烧室，与空气混合。
二、压缩2.1 活塞运动：船用柴油机中的活塞通过连杆与曲轴相连，当曲轴转动时，活塞上下运动。
活塞在上行过程中将空气吸入气缸，然后在下行过程中将空气压缩。
2.2 压缩比：压缩比是指活塞上行过程中压缩空气的程度，它与发动机的性能和燃烧效率有关。
船用柴油机通常具有较高的压缩比，以提高燃烧效率。
2.3 压缩过程：在活塞上行过程中，气缸内的空气被压缩，空气的温度和压力逐渐增加，形成高压高温的压缩空气。
三、燃烧3.1 点火：燃烧过程开始前，柴油机中的喷油器会在压缩空气中喷入一定量的燃油。
当压缩空气达到一定温度和压力时，燃油会自燃，引发燃烧过程。
3.2 燃烧过程：燃烧过程是指燃油与压缩空气混合后的自燃过程。
在燃烧过程中，燃油会迅速燃烧，释放出大量的热能，将热能转化为机械能，推动活塞运动。
3.3 燃烧产物：燃烧过程中，燃油和空气混合后产生的燃烧产物主要有二氧化碳、水蒸气和氮氧化物等。
四、排气4.1 排气阀门：船用柴油机中的排气阀门负责控制燃烧产物的排出。
当活塞下行时，排气阀门打开，将燃烧产物排出气缸。
4.2 排气过程：排气过程是指燃烧产物从气缸中排出的过程。
排气过程需要保证足够的排气时间，以确保燃烧产物充分排出，为下一个工作循环做准备。
船舶柴油机的工作原理船舶柴油机是船舶主要的动力装置，它通过将燃油燃烧产生的能量转化为机械能，驱动船舶前进。
下面将详细介绍船舶柴油机的工作原理。
一、柴油机的基本组成船舶柴油机由气缸、活塞、曲轴、燃油系统、进气系统、排气系统、润滑系统和冷却系统等组成。
1. 气缸和活塞：船舶柴油机通常由多个气缸组成，每个气缸内安装一个活塞。
活塞在气缸内做往复运动，将燃油燃烧产生的能量转化为机械能。
2. 曲轴：曲轴连接活塞和推动轴，将活塞的往复运动转化为旋转运动，驱动船舶前进。
3. 燃油系统：燃油系统负责将燃油供给到气缸中进行燃烧。
燃油系统包括燃油箱、燃油滤清器、燃油泵和喷油器等。
4. 进气系统：进气系统负责将空气引入气缸，与燃油混合后进行燃烧。
进气系统包括进气管道、进气滤清器和增压器等。
5. 排气系统：排气系统负责将燃烧后的废气排出船舶。
排气系统包括排气管道和排气涡轮增压器等。
6. 润滑系统：润滑系统负责给机械部件提供润滑油，减少摩擦和磨损。
润滑系统包括润滑油箱、润滑油泵和润滑油滤清器等。
7. 冷却系统：冷却系统负责保持柴油机的工作温度。
冷却系统包括冷却水箱、水泵和散热器等。
二、柴油机的工作过程船舶柴油机的工作过程可以分为四个循环：进气循环、压缩循环、燃烧循环和排气循环。
1. 进气循环：在进气循环中，活塞下行，气缸内的空气通过进气门进入气缸。
进气门在活塞下行过程中打开，然后在活塞上行过程中关闭。
2. 压缩循环：在压缩循环中，活塞上行，将进入气缸的空气压缩。
压缩过程使空气的温度和压力升高。
3. 燃烧循环：在燃烧循环中，活塞上行到达顶点时，喷油器向气缸内喷入燃油。
燃油与高温高压的空气混合并燃烧，产生高温高压的燃烧气体，推动活塞下行。
4. 排气循环：在排气循环中，活塞下行，将燃烧后的废气排出气缸。
排气门在活塞下行过程中打开，然后在活塞上行过程中关闭。
三、柴油机的工作原理船舶柴油机的工作原理可以概括为燃油的燃烧过程。
具体工作原理如下：1. 进气过程：在进气循环中，进气门打开，活塞下行，气缸内的空气通过进气门进入气缸。

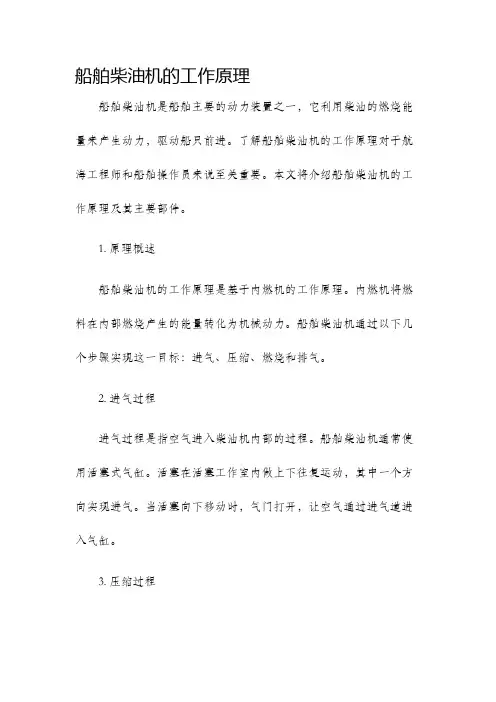

船舶柴油机的工作原理船舶柴油机是船舶主要的动力装置之一，它利用柴油的燃烧能量来产生动力，驱动船只前进。
了解船舶柴油机的工作原理对于航海工程师和船舶操作员来说至关重要。
本文将介绍船舶柴油机的工作原理及其主要部件。
1. 原理概述船舶柴油机的工作原理是基于内燃机的工作原理。
内燃机将燃料在内部燃烧产生的能量转化为机械动力。
船舶柴油机通过以下几个步骤实现这一目标：进气、压缩、燃烧和排气。
2. 进气过程进气过程是指空气进入柴油机内部的过程。
船舶柴油机通常使用活塞式气缸。
活塞在活塞工作室内做上下往复运动，其中一个方向实现进气。
当活塞向下移动时，气门打开，让空气通过进气道进入气缸。
3. 压缩过程压缩过程是指将进入气缸的空气压缩为更高压力的过程。
在活塞上升推动过程中，气门关闭，阻止空气逃离气缸。
活塞压缩空气，使其压力和温度提高。
4. 燃烧过程燃烧过程是指将柴油燃料喷入压缩空气中，并点燃混合物。
船舶柴油机通常使用喷油器将柴油喷入气缸。
随着活塞的上升，高温高压的混合物被点燃，产生爆炸燃烧，并释放出大量的热能。
5. 排气过程排气过程是指燃烧产生的废气从气缸中排出的过程。
当活塞下降时，废气通过打开的气门排出。
此时，气缸内部压力降低，为新的进气过程做准备。
船舶柴油机的工作原理是一个连续循环过程，通过该过程能够产生连续的机械能。
这样的工作原理不仅仅适用于船舶柴油机，也适用于其他类型的柴油发动机。
主要部件：1. 气缸：船舶柴油机通常配备多个气缸，并通过连杆与曲轴相连。
气缸是其中最重要的部件，容纳压缩空气和燃烧混合物。
2. 活塞：活塞是气缸内移动的部件，用于推动压缩空气和燃烧混合物进行工作循环。
活塞的上下运动与连杆相连，将动力传递给曲轴。
3. 曲轴：曲轴是将活塞运动转换为旋转运动的关键部件。
它连接着多个连杆，当连杆受到来自活塞的力时，曲轴开始旋转。
4. 进气道和排气道：进气道用于引入新鲜空气，而排气道用于排除废气。
5. 喷油器：喷油器是船舶柴油机中的重要部件，用于将柴油喷射到压缩空气中形成可燃燃料混合物。
船用甲醇柴油发动机系统结构
船用甲醇柴油发动机系统通常包括以下几个主要部分：
1. 发动机：船用甲醇柴油发动机是核心部件，它负责将燃料转化为动力。
发动机的设计通常基于柴油发动机，但配备有适应甲醇燃料的燃烧系统。
该发动机可通过燃烧甲醇或混合甲醇与柴油油料来提供推进力。
2. 燃油供应系统：该系统包括甲醇和柴油的供应部分。
甲醇供应系统通常由甲醇储罐、输送系统和喷油器组成。
柴油供应部分类似于传统柴油发动机的燃油供应系统。
3. 冷却系统：船用甲醇柴油发动机需要一个冷却系统来控制发动机的温度，并确保其正常运行。
该系统通常包括水冷循环系统和散热器等部件。
4. 排放系统：船用甲醇柴油发动机的排放系统用于处理废气和颗粒物的排放。
它通常包括排气管、催化转化器和颗粒捕捉器等部件。
5. 控制系统：控制系统负责监控和调节船用甲醇柴油发动机的运行。
它包括传感器、电子控制单元和相关软件，用于监测和控制发动机的燃料供应、燃烧过程和排放控制等方面。
6. 辅助系统：辅助系统为船用甲醇柴油发动机提供必要的支持和服务，例如润滑系统、启动系统和电力系统等。
以上是船用甲醇柴油发动机系统的一般结构，实际系统的配置可能因不同的船舶类型和使用需求而有所不同。
