西交大画法几何与机械制图习题

西南交大画法几何及工程制图A第1次作业一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

某些行业部门还制定有部颁标准，则部颁标准是：正确答案：D 对国家标准的补充2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：正确答案：C 技术制图标准3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：正确答案：C 75°4. 图纸的内边框是图框线，图框线的绘制用：正确答案：C 粗实线5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：正确答案：D 粗实线6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：正确答案：C 507. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：正确答案：A 按比例进行尺寸度量8. 中粗虚线的用途为：正确答案：C 画中心线或轴线9. 细点划线的用途为：正确答案：D 画中心线或轴线10. 粗线、中粗线和细线的宽度比率为：正确答案：D 4:2:111. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：正确答案：C 4~6mm12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：正确答案：D 15~20mm13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：正确答案：B 3~5mm14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：正确答案：C 中粗短斜线15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：正确答案：A毫米16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：正确答案：C 7~10mm17. 圆的直径尺寸可注在圆内，也可注在圆外。

尺寸线方向倾斜，用箭头作为起止符号，箭头指着圆周，箭头应画的细而长，长度约为：正确答案：B 3~5mm18. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。

一、填空1.比例1：2是指（）是（）的2倍，属于（）比例。

正确答案：（实物），（图形），（缩小）2.比例2：1是指是（）是（）的2倍，属于（）比例。

正确答案：（图形），（实物），（放大）3.尺寸标注中的符号：R表示（），f表示（），Sf表示（）。

正确答案：（半径），（直径），（球直径）4.每个尺寸都由（）、（）和（）三个要素组成。

正确答案：（尺寸界线），（尺寸线），（尺寸数字）5.通常选用组合体的（）、（）、（）和（）等作为尺寸的基准。

正确答案：（对称平面），（底面），（端面），（较大回转体的轴线）6.读图的基本方法有（）和（）两种。

正确答案：（形体分析法），（线面分析法）7.当剖切平面通过肋板的纵向对称面时，肋板不画（剖面符号），而用（粗实线）将它与其邻接部分分开。

正确答案：（剖面符号），（粗实线）8.装配图是用来表示（）或（）的图样。

正确答案：（机器），（部件）9.可见螺纹的牙顶用（）表示，牙底用（）表示。

在投影为圆的视图中，表示牙底的（）圆只画约（）圈。

正确答案：（粗实线），（细实线），（细实线），（ 3/4）10.在剖视图中，内、外螺纹旋合的部分应按（）的画法绘制，其余部分按各自的画法表示。

正确答案：（外螺纹）11.双头螺柱旋入较厚零件螺孔的一端称为（），与螺母旋合的一端称为（）。

正确答案：（旋入端），（紧固端）12.不通螺孔圆锥面尖端的锥顶角应画成（）度。

正确答案：（ 120）13.常用的销有（）、（）和（）等。

正确答案：（圆柱销），（圆锥销），（开口销）14.圆柱销和圆锥销用来（）零件，或在装配时起（）作用。

正确答案：（固定），（定位）15.常用滚动轴承按承受载荷的方向可分为（）、（）和（）三类。

正确答案：（向心轴承），（推力轴承），（向心推力轴承）16.滚动轴承通常由（）、（）、（）和（）组成。

正确答案：（外圈），（内圈），（滚动体），（隔离罩）17.根据零件的结构形状和用途，一般将金属零件分为（）、（）、（）和（）四类典型零件。

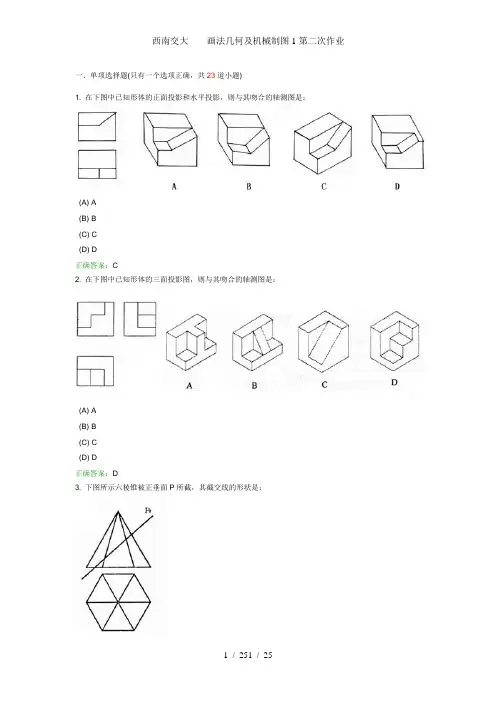

一、单项选择题(只有一个选项正确，共23道小题)1. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：(A) A(B) B(C) C(D) D正确答案：C2. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：(A) A(B) B(C) C(D) D正确答案：D3. 下图所示六棱锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 五边形(C) 六边形(D) 七边形正确答案：D4. 下图为截切后正四棱锥的投影，正确的水平投影是：(A) A(B) B(C) C(D) D正确答案：B5. 轴测投影是根据什么原理投射得到的：(A) 平行投影(B) 中心投影(C) 正投影(D) 斜投影正确答案：A6. 下图所示正垂面圆O的水平投影是：(A) 直线(B) 椭圆(C) 圆(D) 双曲线正确答案：B7. 下图所示的曲面是：(A) 柱面(B) 锥面(C) 回转面(D) 螺旋面正确答案：D8. 下图所示的曲面是：(A) 柱面(B) 柱状面(C) 单叶旋转双曲面(D) 螺旋面正确答案：C9. 下图所示的曲面是：(A) 锥面(B) 锥状面(C) 单叶旋转双曲面(D) 双曲抛物面正确答案：D10. 下图所示K点在球面上的位置是：(A) 球面的左下前部(B) 球面的右下前部(C) 球面的左上前部(D) 球面的左上后部正确答案：D11. 下图所示位于球面正面投影轮廓线上的点是：(A) M点(B) N点(C) K点(D) 无正确答案：A12. 下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：(A) A(B) B(C) C(D) D正确答案：A13. 下图所示圆柱被两平面所截切，切口的空间形状是：(A) 椭圆与椭圆的组合(B) 椭圆与矩形的组合(C) 椭圆与双曲线的组合(D) 圆与矩形的组合正确答案：B14. 下图为截切后正圆锥的正面投影，它的两段截交线是：(A) 双曲线与椭圆曲线的组合(B) 等腰三角形与半圆曲线的组合(C) 抛物线与半圆曲线的组合(D) 等腰三角形与椭圆曲线的组合正确答案：B15. 下图为球面被两个正垂面切割，其切口的空间形状是：(A) 椭圆曲线与椭圆曲线的组合(B) 椭圆曲线与双曲线的组合(C) 圆曲线与圆曲线的组合(D) 矩形与椭圆曲线的组合正确答案：C16. 下图为截切后正圆柱的三面投影，正确的H面投影是：(A) A(B) B(C) C(D) D正确答案：C17. 下图为截切后正圆柱的三面投影，正确的W面投影是：(A) A(B) B(C) C(D) D正确答案：A18. 下图所示圆锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 椭圆与直线(C) 双曲线与直线(D) 抛物线与直线正确答案：B19. 下图所示圆锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 椭圆与直线(C) 双曲线与直线(D) 抛物线与直线正确答案：C20. 下图所示三棱柱与半球相贯，相贯线的空间形状是：(A) 圆曲线、椭圆与椭圆的组合(B) 空间曲线(C) 圆曲线、圆曲线与圆曲线的组合(D) 椭圆、椭圆与椭圆的组合正确答案：C21. 下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：(A) 圆曲线、椭圆与椭圆的组合(B) 空间曲线(C) 圆曲线、椭圆与直线的组合(D) 椭圆、椭圆与椭圆的组合正确答案：C22. 下图所示球与半圆柱相贯，相贯线的空间形状是：(A) 椭圆(B) 空间曲线(C) 椭圆与直线的组合(D) 圆正确答案：B23. 下图所示球与圆锥相贯，相贯线的空间形状是：(A) 圆(B) 空间曲线(C) 矩形(D) 椭圆正确答案：A（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。

组合体的视图1单选(1分)已知立体的主、俯视图，正确的左视图是：A2单选(1分)已知主观图和俯视图，正确的左视图是：C3单选(1分)已知物体的主、俯视图，错误的左视图是：B4单选(1分)已知主、俯两视图，其正确的左视图是：D5单选(1分)已知四组图形的主、俯视图，其错误的一组视图是：A6单选(1分)已知主、俯两视图，其正确的左视图是：D6填空(1分) 由若干基本形体组成的类似机器零件的物体称为____。

组合体7填空(1分) 假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、组成方式以及表面之间过渡关系，这样的分析方法称为组合体的____。

形体分析法8填空(1分) 组合体相邻形体表面过渡关系投射特征有：两形体表面____与____；____与____。

共面不共面相切相交9填空(1分) 读图要点：把几个视图联系起来读；要从反映形状特征较多的视图看起；分析形体间相邻表面的____；要注意物体表面的____和____。

相对位置方向性可见性10填空(1分) 读图方法：投影分析、空间想像物体形状，要弄清视图中“____”和“____”的含义；要判断出相邻表面间的“____”。

图线线框相对位置11填空(1分) 画组合体三视图时，要注意三个视图之间存在的对应尺寸关系是：____；____；____ 。

长对正高平齐宽相等12填空(1分)读组合体视图的基本方法是____法和____法。

形体分析线面分析机件的表达方法1单选(1分)机件向不平行于任何基本投影面的平面投影所得的视图叫A.基本视图B.斜视图C.向视图D.局部视图2单选(1分)已知主、俯视图，选出改画后正确的全剖主视图：C3单选(1分)在下图中选出正确的一组剖视图。

B4单选(1分)下列斜剖视图中，正确的表达是：D5单选(1分)在下图中选出正确的剖视图。

A6单选(1分)在半剖视图中半个视图与半个剖视图的分界线用A.细实线 B.波浪线 C.粗实线 D.细点画线7单选(1分)在局部剖视图中，视图与剖视部分的分界线用A.粗实线B.细实线C.细点画线D.波浪线8单选(1分) 对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。

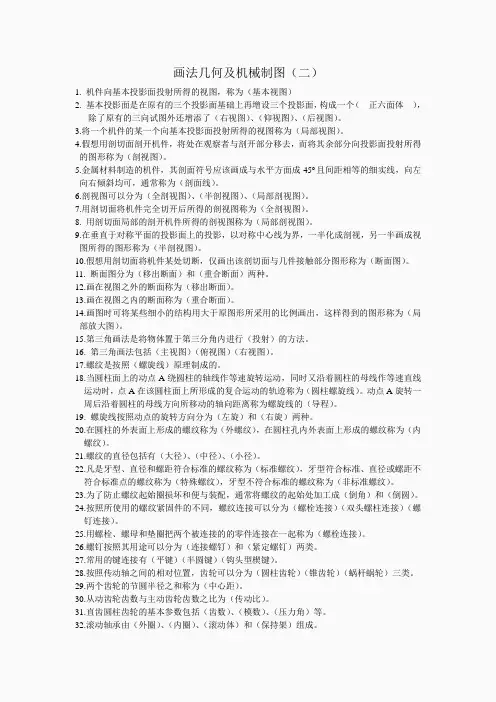

画法几何及机械制图（二）1. 机件向基本投影面投射所得的视图，称为（基本视图）2. 基本投影面是在原有的三个投影面基础上再增设三个投影面，构成一个（正六面体），除了原有的三向试图外还增添了（右视图）、（仰视图）、（后视图）。

3.将一个机件的某一个向基本投影面投射所得的视图称为（局部视图）。

4.假想用剖切面剖开机件，将处在观察者与剖开部分移去，而将其余部分向投影面投射所得的图形称为（剖视图）。

5.金属材料制造的机件，其剖面符号应该画成与水平方面成45o且间距相等的细实线，向左向右倾斜均可，通常称为（剖面线）。

6.剖视图可以分为（全剖视图）、（半剖视图）、（局部剖视图）。

7.用剖切面将机件完全切开后所得的剖视图称为（全剖视图）。

8. 用剖切面局部的剖开机件所得的剖视图称为（局部剖视图）。

9.在垂直于对称平面的投影面上的投影，以对称中心线为界，一半化成剖视，另一半画成视图所得的图形称为（半剖视图）。

10.假想用剖切面将机件某处切断，仅画出该剖切面与几件接触部分图形称为（断面图）。

11. 断面图分为（移出断面）和（重合断面）两种。

12.画在视图之外的断面称为（移出断面）。

13.画在视图之内的断面称为（重合断面）。

14.画图时可将某些细小的结构用大于原图形所采用的比例画出，这样得到的图形称为（局部放大图）。

15.第三角画法是将物体置于第三分角内进行（投射）的方法。

16. 第三角画法包括（主视图）（俯视图）（右视图）。

17.螺纹是按照（螺旋线）原理制成的。

18.当圆柱面上的动点A绕圆柱的轴线作等速旋转运动，同时又沿着圆柱的母线作等速直线运动时，点A在该圆柱面上所形成的复合运动的轨迹称为（圆柱螺旋线）。

动点A旋转一周后沿着圆柱的母线方向所移动的轴向距离称为螺旋线的（导程）。

19. 螺旋线按照动点的旋转方向分为（左旋）和（右旋）两种。

20.在圆柱的外表面上形成的螺纹称为（外螺纹），在圆柱孔内外表面上形成的螺纹称为（内螺纹）。

本次作业是本门课程本学期的第1次作业，注释如下：一、判断题(判断正误，共7道小题)1. 点的一个投影不能确定点在空间的位置。

你选择的答案：说法正确[正确]正确答案：说法正确解答参考：2. 在V面上的点A，其a¢与空间点A重合，a、a²在相应的投影轴上。

你选择的答案：未选择[错误]正确答案：说法正确解答参考：3. 侧垂线的正面投影和侧面投影均反映实长。

你选择的答案：未选择[错误]正确答案：说法错误解答参考：4. 直线与平面的交点是既在直线上，又在平面上的点。

你选择的答案：说法正确[错误]正确答案：说法正确解答参考：5. 圆柱面是由一条与轴线平行的直线绕轴线回转而形成的。

你选择的答案：说法错误[错误]正确答案：说法正确解答参考：6. 倾斜于圆柱轴线的平面截切圆柱面，其截交线可能出现抛物线。

你选择的答案：未选择[错误]正确答案：说法正确解答参考：7. 辅助面选择的原则是所选辅助面与两立体的交线应是简单易画的图形。

你选择的答案：未选择[错误]正确答案：说法正确二、主观题(共12道小题)8.参考答案：侧平，平行，正垂9.参考答案：10.参考答案：11.参考答案：12.参考答案：13.参考答案：14.参考答案：15.参考答案：16.参考答案：17. 投影法分为两类：__ _ _ _ _ _ _ _ 和_ _ _ _ __ __ 。

参考答案：中心投影法和平行投影法18. 水平线的水平投影反映直线的___ _ _ ___, 水平投影与x轴的夹角等于直线与__ _ _面的倾角，与y轴的夹角等于直线和__ _ _投影面的倾角。

参考答案：实长，V，W19. 正平面的_ _ _ 投影反映平面图形的实形, 水平投影为平行于_ _ _ 轴的直线, 侧面投影为平行于_ _ _ 轴的直线。

正面，X,Z本次作业是本门课程本学期的第2次作业，注释如下：一、判断题(判断正误，共7道小题)1. 一般位置直线在H、V、W面上的投影可能有一个投影能反映实长。

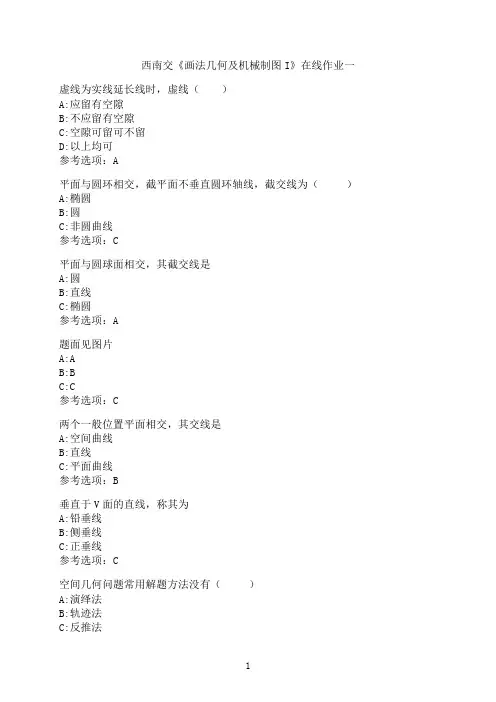

西南交《画法几何及机械制图I》在线作业一
虚线为实线延长线时，虚线（）
A:应留有空隙
B:不应留有空隙
C:空隙可留可不留
D:以上均可
参考选项：A
平面与圆环相交，截平面不垂直圆环轴线，截交线为（）A:椭圆
B:圆
C:非圆曲线
参考选项：C
平面与圆球面相交，其截交线是
A:圆
B:直线
C:椭圆
参考选项：A
题面见图片
A:A
B:B
C:C
参考选项：C
两个一般位置平面相交，其交线是
A:空间曲线
B:直线
C:平面曲线
参考选项：B
垂直于V面的直线，称其为
A:铅垂线
B:侧垂线
C:正垂线
参考选项：C
空间几何问题常用解题方法没有（）
A:演绎法
B:轨迹法
C:反推法
1。

画法几何及机械制图II客观题作业第一次作业一、单项选择题(只有一个选项正确，共10道小题)1. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(B) b正确答案：B2. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(C) c正确答案：C3. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(A) a正确答案：A4. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(C) c正确答案：C5. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(D) d正确答案：D6. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(A) a正确答案：A7. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。

（）(C) c正确答案：C8. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。

（）(C) c正确答案：C9. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。

（）(D) d正确答案：D10. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。

（）(C) c正确答案：C二、判断题(判断正误，共10道小题)11. 绘制机械图样时，其比例大小可以任意确定。

（）正确答案：说法错误12. 任何情况下，都可以用细实线代替细点画线。

（）正确答案：说法错误13. 机件的真实大小与所绘图形大小及准确度无关。

（）正确答案：说法正确14. 可以利用轮廓线、轴线或对称中心线作尺寸界线。

（）正确答案：说法正确15. 尺寸线可以用其他图线代替。

（）正确答案：说法错误16. 无论以何种计量单位为单位，均需标明。

（）正确答案：说法错误17. 两立体的表面共面或相切时，其表面交界处有时有线有时没有线。

（）正确答案：说法错误18. 在组合体的视图上都必须标注长宽高三个方向的总体尺寸。

（）正确答案：说法错误19. 不能直接标注组合体上交线的尺寸。

（）正确答案：说法正确20. 半径尺寸可以标注在投影为非圆弧的视图上。

《画法几何与机械制图》课程习题集一、填空题11.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

2.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

3.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

4.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

5.判断并填写两直线的相对位置关系。

二、综合设计题6.分析下列螺纹及其连接的错误，在其右方做出正确的视图。

7.分析下列螺纹及其连接的错误，在其右方做出正确的视图。

8.读懂拨叉图，并填空：1、图中B—B是断面图；K是视图；2、在图上标出零件长、宽、高三个方向的尺寸基准；3、零件属于类零件，这种零件一般需要的视图表示，其材料是（写出牌号）；4、图中右上角符号“”表示。

9.读懂轴的零件图，填空并补画出断面图B-B。

1、表达轴类零件结构一般采用个基本视图，此视图必定是视图。

2、该零件要求表面粗糙度的最小值是。

3、在图中用箭头和指引线指出高度和宽度尺寸基准。

4、6φ表示。

26k5、该零件的AA-是断面图，该零件有个退刀槽，6、图右上角表示。

7、补画出轴上（B-B）断面图。

10.读懂下面阀杆的零件图，并填空：1、该零件长度方向的尺寸基准是、高度方向的尺寸基准是。

2、图中右上角注出的“其余”的含义是。

3、图中尺寸12是；50是；SR20是。

（总体尺寸、定位尺寸或者定形尺寸）4、11表示基本尺寸是，基本偏差代号是，公差等级代号是。

18d5、阀杆零件的材料是（填牌号）。

三、作图题111.分析下列形体，标注其尺寸（从图中直接量取，取整数）。

12.对下面的形体进行尺寸标注（取整，四舍五入）。

13.分析下列形体，标注其尺寸（从图中直接量取，保留一位小数）。

14.标注组合体的尺寸（取整数，四舍五入）。

15.对下面形体进行尺寸标注（取整，四舍五入）。

16.读懂两视图，补画第三视图。

画法几何及机械制图II主观题作业第一次作业三、主观题(共22道小题)21. 比例2：1是指是（）是（）的2倍，属于（）比例。

答：（图形），（实物），（放大）22. 在画图时应尽量采用（）比例，需要时也可采用放大或缩小的比例，其中1：2为（）比例，2：1为（）比例。

无论采用哪种比例，图样上标注的尺寸应是机件的（）尺寸。

答：（1：1 ），（缩小），（放大），（实际）23. 图样中，机件的可见轮廓线用（）画出，不可见轮廓线用（）画出，尺寸线和尺寸界线用（）画出，对称中心线和轴线用（）画出。

答：（粗实线），（虚线），（细实线），（细点画线）24. 标注尺寸的四个基本规则是（）、（）、（）和（）。

答：（正确），（完整），（清晰），（合理）25. 每个尺寸都由（）、（）和（）三个要素组成。

答：（尺寸界线），（尺寸线），（尺寸数字）26. 尺寸标注中的符号：R表示（），f表示（），Sf表示（）。

答：（半径），（直径），（球直径）27. 图样上的尺寸是零件的（）尺寸，尺寸以（）单位时，不需标注代号或名称。

答：（最后完工），（毫米）28. 按1:1比例抄画平面图形。

答：29. 将图中的尺寸按国家标准和规定在下图中重新标注。

30. 平面图形中的尺寸按其作用分为（）和（）两类。

答：（定形尺寸）,（定位尺寸）31. 三视图的投影规律是：主视图与俯视图（），主视图与左视图（），左视图与俯视图（）。

答：（长对正），（高平齐），（宽相等）32. 组合体的形成方式有（）、（）和（）三种。

答：（叠加型），（切挖型），（综合型）33. 组合体表面连接的方式有（）、（）、（）和（）四种。

答：（相错），（共面），（相切），（相交）34. 两形体的表面共面或相切时，其表面交界处（）分界线。

答：（无）35. 参考立体图，补全视图中的缺线。

36. 参考立体图，补全视图中的缺线。

37. 参考立体图，补全视图中的缺线。

38. 根据立体图画三视图（尺寸从图中量取)。

画法几何及工程制图习题集答案(共10篇)画法几何及工程制图习题集答案（一）: 画法几何及工程制图习题集第四版答案是高等教育出版社西安交通大学工程画教研室许睦旬许凤仙温伯平编的给我你邮箱画法几何及工程制图习题集答案（二）: 画法几何与工程制图该怎么学理论上,必须掌握点线面的投影特征（平线、垂线、一般位置线,平面、垂面一般位置面）对分析复杂形体特别有用.实践中,多想多问多画多演示,利用铅笔当线,利用三角板、纸张当面演示画法几何的相对位置关系.利用橡皮泥叠加、切割体会截交线、相贯线的形状.利用静物写生学习勾画立体草图技能.若能在补图补线时先勾画出立体图,能较大程度提高准确率.顺利度过三视图难关.其余部分基本都是国标规定,基本画法等就比较容易学习了.画法几何及工程制图习题集答案（三）: 画法几何及工程制图21.下列说法错误的是()A.尺寸线必须用细实线画出,不得用其他图线代替,也不得与其他图线重合成画在其延长线上B.尺寸数字允许被任何图线穿过C.尺寸界线用细实线绘制,并应由图形的轮廓线、轴线或对称中心线处引出,其末端超出尺寸线约2mm.22.下列不属于装配尺寸的是（）A.配合尺寸B.连接尺寸C.特性尺寸23.视图主要是表达物体的外部结构形状,而物体内部的结构形状,在前面视图中是用虚线表示的.当物体内部结构复杂时,视图中就会出现较多的虚线,有时内、外结构的虚、实线重叠在一起,既影响图形的清晰,又不利于看图和标注尺寸.为了完整清晰地表达物体的内部结构形状,《技术制图》国家标准规定了（）的画法.A.剖视图B.局部视图C.放大图24.断面图一般用于表达物体某处的切断面形状或轴、杆上的孔、槽等结构.为了得到物体结构的实形,剖切平面一般应（）物体的主要轴线或剖切处的轮廓线.A.平行于B.垂直于25.零件图一般不包括以下（）的内容A.一组图形B.装配序顺序C.技术要求26.由曲面围成或由曲面和平面围成的立体称为（）A.曲面体B.多面体C.平面立体27.图板板面要平整、图板工作边要光滑平直.用胶纸或胶布将图纸固定在图板（）的适当位置A.左下方B.右上方C.图板中间28.根据点的运动有无规律,曲线可以分为（）A.规则曲线和不规则曲线B.平面曲线和空间曲线29.两曲面体的相贯线一般为封闭的空间曲线,当两旋转面共轴时,它们的相贯线为（）A.直线和一段圆弧B.全部直线C.圆30.根据有关标准规定,用正投影法绘制出物体的图形,称为（）A.视图B.剖视图C.断面图31.正面投影图是三面投影图的主要投影图.选择正面投影图时必须考虑组合体的（）和正面投射方向.A.形状B.安放位置C.大小32.移出断面图的轮廓线用粗实线绘制A.粗实线B.细实线C.点画线33.组合体的读图主要是用形体分析法,对于那些不易看懂的局部形状则应用（）A.线面分析法B.换面法C.素线法34.用简化伸缩系数所画的图在长度上成为实际投影长度的（）倍A.1B.1.22C.0.8235.绘图铅笔铅芯的软硬用字母“B”和“H”表示.B前的数值越大,表示铅芯（）A.越硬B.越软C.与软硬无关36.图纸有正反两面,用橡皮擦拭容易起毛的一面是（）A.正面B.反面37.根据母线是直线还是曲线．曲面可分为（）A.直纹面和曲线面B.规则曲面和不规则曲面C.旋转面和非旋转面38.对于柱面,当截平面平行于柱面的素线时,交线为（）A.直线B.曲线C.圆39.下列方式不属于曲面形成方式的是（）A.不断改变方向的点的连续运动的轨迹B.曲面与曲面或者曲面与平面相交的交线C.由多个平面为成的表面40.下列不属于旋转直纹面的是()A.圆柱面B.圆锥面C.切线面21～25 BCABC26～30 AAAAA31～35 BAABB35～40 BABCC画法几何及工程制图习题集答案（四）: 几何画法与工程制图求解二、多选题（共 8 道试题,共 32 分.）V1. 根据不同剖切方式,单一剖切面的剖视图有：（）A. 全剖视图B. 半剖视图C. 局部剖视图D. 平行剖切面的剖视图E. 相交剖切面的剖视图满分：4 分2. 两条空间直线的相对位置有三种情况,分别为：（）A. 重合B. 平行C. 相交D. 交叉满分：4 分3. 按投影方法分,工程图中最常用的有下列三种,分别为：A. 透视图B. 轴侧图C. 正投影图D. 机械图满分：4 分4. 截交点和截交线的求法有：（）A. 积聚投影法B. 曲面上取线法C. 辅助投影法D. 辅助平面法满分：4 分5. 下列哪些是AutoCAD中命令调用的方法（）A. 屏幕菜单B. 在命令行输入命令C. 工具菜单D. 下拉菜单满分：4 分6. 轴侧投影按照三个轴的变形系数是否相等,分为：（）A. 三等轴侧投影B. 二等轴侧投影C. 不等轴侧投影D. 正轴侧投影满分：4 分7. 可编辑对象的命令有（）A. 夹点B. 比例C. 图块D. 镜像满分：4 分8. Auto CAD提供了哪几种坐标系（）A. 世界坐标系B. 目标坐标系C. 用户坐标系D. 全球坐标系满分：4 分假如是补全四边形的话好像还少了条件.画法几何及工程制图习题集答案（五）: 工程制图习题集第二版答案冯秋官,仝基斌主编是冯秋官,仝基斌这种教材和配套训练都是每订数十本给老师配一本（有些是配的电子版）答案,没有直接拿到答案的,只有老师那里有.还是一步一步来吧,如果只是为了能参考一下答案可以试试去跟老师商量一下吧～也可以趁这个机会多和老师沟通一下,毕竟制图这个东西,光靠最终的答案而缺乏过程和思路提高很慢.多和老师沟通一下,向老师表明好好学习的信念,就算拿不到答案,老师以后也会多关注你的!加油!画法几何及工程制图习题集答案（六）: 几何画法和工程制图是不是一门课【画法几何及工程制图习题集答案】两门课:画法几何注重物体的线条表现,工程制图以画法几何为基础,注重物体的视图表现；画法几何是一门理论课,而工程制图则是一门实践课.画法几何及工程制图习题集答案（七）: 工程制图与画法几何中斜椭圆柱的投影怎么画万变不离其宗,严格按照投影规律画.先分析在各个投影面中的形状,然后按照长对正,高平齐,宽相等来作图.画法几何及工程制图习题集答案（八）: 几何画法：求与两直线AB、AC等距的点的轨迹画法几何及机械制图习题集第45页5-29求与两直线AB、AC等距的点的轨迹 .请问怎么作图.24小时之内给出解会有加分这个题目就是做∠BAC的平分线以A为圆心,任意长度a为半径做圆弧,交AB,AC于D,E点再分别以D,E为圆心,以任意长度b为半径做圆弧（b要足够大）,使两弧相交于O连接AO形成的直线即所求轨迹.画法几何及工程制图习题集答案（九）: 在画法几何与土木工程制图作业中,求两一般位置直线间的距离这一题型用换面法该怎么画那么求一般位置直线与一般位置平面间的距离呢求两一般位置直线间的距离：1.将其中一条直线经两次换面,换成投影面的垂直线,这时一条直线积聚成一点,另一条依然是一般位置直线；2.过积聚点做另一条直线投影的垂线,即得到两直线间的距离画法几何及工程制图习题集答案（十）: 画法几何及土木建筑制图题2一、单选题1.画剖面图时,图上应标注出:A.剖切位置B.剖切符号C.剖面图名称D.ABC2.绘制结构平面布置图的常用比例为（）.A.1：5、1：10B.1：10、1：20C.1：50、1：100D.1：200、1：5003.尺寸数字“Φ50”与“R20”中符号“Φ”、“R”的含义是：A.Φ表示直径,R表示半径B.Φ表示半径,R表示直径C.Φ,R 都可以表示半径D.Φ,R都可以表示直径4.房屋工程图按专业不同,一般包括（）.A.建筑施工图、结构施工图、总平面图B.建筑施工图、结构施工图、设备施工C.建筑施工图、水电施工图、设备施工图D.建筑施工图、装修施工图、水电施工图5.标注尺寸时,尺寸线画（）.A.粗实线B.细实线C.中实线D.点划线6.建筑平面图、立面图、剖面图的常用比例取（）.A.1：5、1：10B.1：20、1：50C.1：50、1：100D.1：200、1：5007.楼梯平面图上应该用（）表示表示剖切位置.A.45°折断线B.30°折断线C.90°折断线D.60°折断线8.楼梯详图上楼梯段的水平长度为（）,梯段的高度为（）.A.踏面宽X踏面数,踏面宽X踢面数B.踏面宽X踏面数,踏面宽X踢面高C.踏面宽X步级数,踏面宽X踢面数D.踏面宽X踏面数,步级数×踢面高9.当平面在某两个投影面的投影具有积聚性时,该平面一定是（）.A.那个投影面的垂直面B.那个投影面的平行面C.一般位置平面D.某个投影面的垂直面,或某个投影面的平行面.10.当两个基本体叠加组合时,相邻表面的连接关系：（）.A.只能是平齐共面的B.一定是错开的C.只能是相切的D.可以是共面、错开、相切或是相交四种情况之一11.代号为HRB335的钢筋是：A.光圆钢筋B.带肋钢筋C.余热处理钢筋D.无指定含义12.在钢筋混凝土结构图中,符号“ Ф ”表示为（）级钢筋.A.HPB235B.HRB335C.HRB400D.RRB40013.剖面图上,画钢筋布置的规定是：平行于投影面的钢筋画（）,垂直于投影面的钢筋断面画（）A.粗实线,圆圈B.细实线,小黑圆点C.粗实线,小黑圆点D.细实线,圆圈14.画阶梯剖面图时,两剖切面的转折处（）.A.画粗实线B.画细实线C.不应画线D.任意15.在结构施工图中尺寸线或标注引出线一般用（）表示.A.细实线B.中实线C.虚线D.细单点长画线二、判断题1.平面立体与回转体相贯其实质是平面与回转体的截交问题.A.错误B.正确2.求解相贯线投影时,不用考虑确定特殊点的问题.A.错误B.正确3.房屋的建筑结构图应反映房屋承重构件的形状、尺寸及内部构造等A.错误B.正确4.特征投影对组合体读图并不重要.A.错误B.正确5.绘制楼梯详图时只需画出楼梯平面图、楼梯剖面图即可.A.错误B.正确1-5、DBADC6-10、CADAD11-15、AACBA1-5、BABAA我是建筑专业的一名学生,这是我自己做的,个别题目做错了,不要怪我。
