声发射检测操作指导书

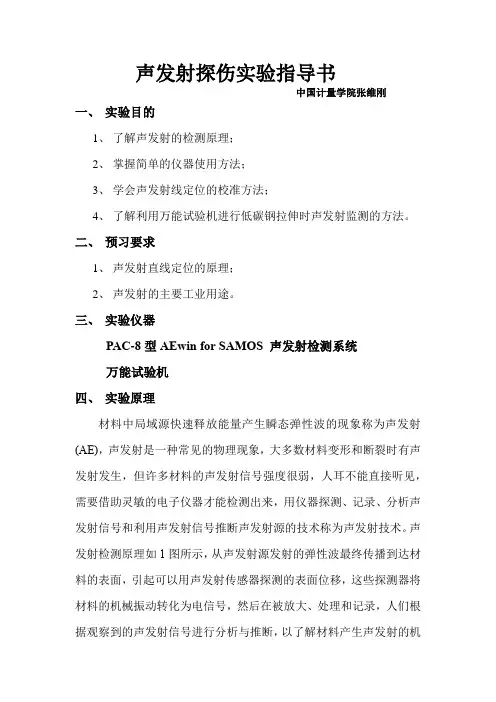

声发射探伤实验指导书中国计量学院张维刚一、实验目的1、了解声发射的检测原理；2、掌握简单的仪器使用方法；3、学会声发射线定位的校准方法；4、了解利用万能试验机进行低碳钢拉伸时声发射监测的方法。

二、预习要求1、声发射直线定位的原理；2、声发射的主要工业用途。

三、实验仪器PAC-8型AEwin for SAMOS 声发射检测系统万能试验机四、实验原理材料中局域源快速释放能量产生瞬态弹性波的现象称为声发射(AE)，声发射是一种常见的物理现象，大多数材料变形和断裂时有声发射发生，但许多材料的声发射信号强度很弱，人耳不能直接听见，需要借助灵敏的电子仪器才能检测出来，用仪器探测、记录、分析声发射信号和利用声发射信号推断声发射源的技术称为声发射技术。

声发射检测原理如1图所示，从声发射源发射的弹性波最终传播到达材料的表面，引起可以用声发射传感器探测的表面位移，这些探测器将材料的机械振动转化为电信号，然后在被放大、处理和记录，人们根据观察到的声发射信号进行分析与推断，以了解材料产生声发射的机制。

图1声发射检测机理图五、实验方法和步骤1.待检试件用万能试验机夹好，试验机预载荷清零；2.进行声发射仪调整，例如参数设置、图形设置、通道设置等的操作，按线定位方式进行二维图形设置；3.安装传感器，按照线性定位，对声发射仪进行设置；其中为有效降低噪声的影响，利用橡皮筋固定传感器；见图2图2 检测系统图4.利用短铅实验进行声速测量、耦合检验和定位校准；5.在准备工作结束后，开启拉伸机，同时打开声发射采集数据；6.一边观察拉伸曲线，一边观察声发射数据的变化。

拉伸曲线和声发射采集图形见图3、图4。

图3 拉伸曲线图4 低碳钢拉伸声发射信号采集散点图六、实验报告1、实验报告记录直线定位的传感器间距；2、铅笔模拟信号定位校准时实际位置与仪器计算距离之间的偏差；七、注意事项1、声发射仪对信号的采集选择适合的探头，不同的对象对探头要求较高；2、传感器电缆用胶带固定在试验机上，放置试件断裂瞬间震动太大，传感器震落摔坏；3、最好在紧缩阶段及时停止试验机拉伸。

声发射检测训练指导书
1 训练目的及要求
目的：使学生了解并熟悉声发射检测仪的分类、特点、使用方法、管理以及日常维护。

要求：掌握声发射检测仪使用方法，能熟练测定矿山、地质、水工、交通、建筑等方面的设备进行声发射探测。

2 认知训练设备
CN68M/WAEPX声发射检测仪。

3 认知训练内容
3.1了解声发射检测仪的分类。

3.2了解声发射检测仪的工作特点。

3.3掌握声发射检测仪的工作原理和使用方法。

4 记录内容
记录应该包括内容：声发射检测仪的分类、声发射检测仪的特点、声发射检测仪操作方法、声发射检测仪的工作原理。

5 思考题
1、声发射检测仪在生产中的作用？
2、声发射检测仪的工作原理和使用条件？
6 报告的基本要求
1.按照大纲要求在规定的时间完成实训报告，报告内容必须真实,不得抄袭。

学生应结合自己所在工作岗位的工作实际写出本行业及本专业（或课程）有关的实训报告。

2.校内实习报告字数要求：不少于700字每周，用A4纸书写或打印 (正文使用小四号宋体、行距1.5倍。

其余排版要求以美观整洁为准)。

3.实训报告撰写过程中需接受指导教师的指导,学生应在实训结束之前将成稿交实训指
导教师。

7 注意事项
在进行现场参观认知时，应确保设备的运行安全。

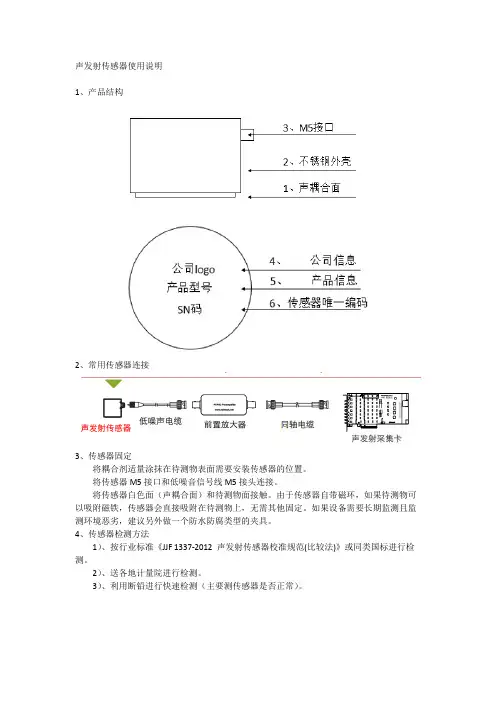

声发射传感器使用说明
1、产品结构
2、常用传感器连接
3、传感器固定
将耦合剂适量涂抹在待测物表面需要安装传感器的位置。

将传感器M5接口和低噪音信号线M5接头连接。

将传感器白色面（声耦合面）和待测物面接触。

由于传感器自带磁环，如果待测物可以吸附磁铁，传感器会直接吸附在待测物上，无需其他固定。

如果设备需要长期监测且监测环境恶劣，建议另外做一个防水防腐类型的夹具。

4、传感器检测方法
1）、按行业标准《JJF 1337-2012 声发射传感器校准规范(比较法)》或同类国标进行检测。

2）、送各地计量院进行检测。

3）、利用断铅进行快速检测（主要测传感器是否正常）。

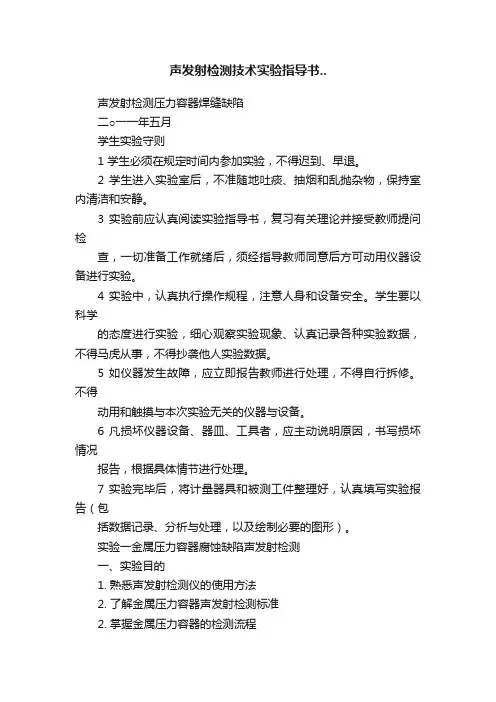

声发射检测技术实验指导书..声发射检测压力容器焊缝缺陷二○一一年五月学生实验守则1 学生必须在规定时间内参加实验，不得迟到、早退。

2 学生进入实验室后，不准随地吐痰、抽烟和乱抛杂物，保持室内清洁和安静。

3 实验前应认真阅读实验指导书，复习有关理论并接受教师提问检查，一切准备工作就绪后，须经指导教师同意后方可动用仪器设备进行实验。

4 实验中，认真执行操作规程，注意人身和设备安全。

学生要以科学的态度进行实验，细心观察实验现象、认真记录各种实验数据，不得马虎从事，不得抄袭他人实验数据。

5 如仪器发生故障，应立即报告教师进行处理，不得自行拆修。

不得动用和触摸与本次实验无关的仪器与设备。

6 凡损坏仪器设备、器皿、工具者，应主动说明原因，书写损坏情况报告，根据具体情节进行处理。

7 实验完毕后，将计量器具和被测工件整理好，认真填写实验报告（包括数据记录、分析与处理，以及绘制必要的图形）。

实验一金属压力容器腐蚀缺陷声发射检测一、实验目的1. 熟悉声发射检测仪的使用方法2. 了解金属压力容器声发射检测标准2. 掌握金属压力容器的检测流程3. 通过本实验来评价金属压力容器的完整性二、实验仪器1. PAC公司多通道声发射检测仪一台2. 声发射传感器3. 稳压电源一台4. 声发射信号传输线5. 耦合剂及传感器固定用具三、实验原理在金属压力容器升压过程中，金属压力容器表面和内部缺陷（被腐蚀的地方）产生的声发射源比较活跃，并产生大量的声发射信号。

在被检容器表面布置声发射传感器，接收来自活跃缺陷部位的声波并转换成电信号，经过声发射仪系统的鉴别、处理、显示、记录和分析声发射源的位置及声发射特性参数并根据相关标准评价金属压力容器的完整性。

四、实验内容1. 校准。

用模拟源校准检测灵敏度。

采用 0.5mm，硬度为HB的铅笔芯折断信号作为模拟源。

铅芯伸出长度约为2.5mm，与容器表面夹角为30°左右。

其响应幅度值应取三次以上响应平均值。

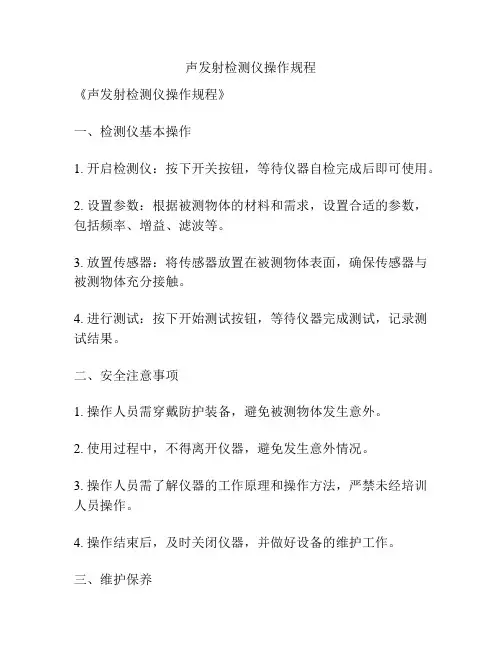

声发射检测仪操作规程
《声发射检测仪操作规程》
一、检测仪基本操作
1. 开启检测仪：按下开关按钮，等待仪器自检完成后即可使用。

2. 设置参数：根据被测物体的材料和需求，设置合适的参数，包括频率、增益、滤波等。

3. 放置传感器：将传感器放置在被测物体表面，确保传感器与被测物体充分接触。

4. 进行测试：按下开始测试按钮，等待仪器完成测试，记录测试结果。

二、安全注意事项
1. 操作人员需穿戴防护装备，避免被测物体发生意外。

2. 使用过程中，不得离开仪器，避免发生意外情况。

3. 操作人员需了解仪器的工作原理和操作方法，严禁未经培训人员操作。

4. 操作结束后，及时关闭仪器，并做好设备的维护工作。

三、维护保养
1. 定期清洁仪器表面和传感器，避免灰尘和污垢影响测试结果。

2. 定期校准仪器，确保测试结果的准确性。

3. 仪器放置需干燥通风的环境，避免高温、潮湿或灰尘堆积。

4. 仪器故障时，应及时送修或联系售后服务人员解决。

以上就是《声发射检测仪操作规程》，希望操作人员能够严格遵守操作规程，确保仪器的正常运行和测试结果的准确性。

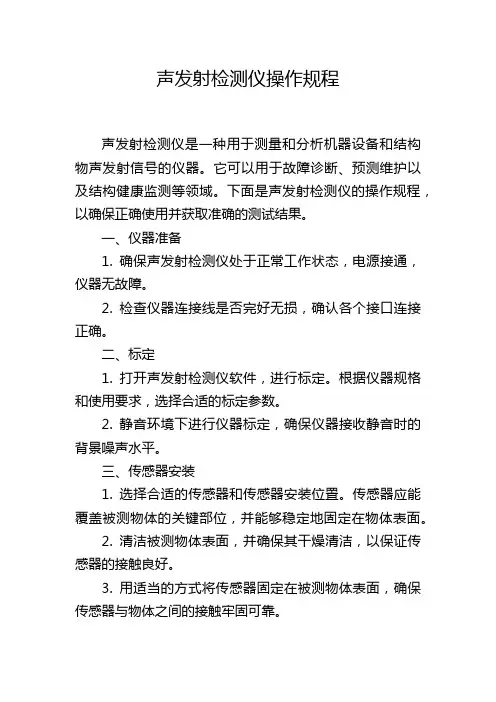

声发射检测仪操作规程声发射检测仪是一种用于测量和分析机器设备和结构物声发射信号的仪器。

它可以用于故障诊断、预测维护以及结构健康监测等领域。

下面是声发射检测仪的操作规程，以确保正确使用并获取准确的测试结果。

一、仪器准备1. 确保声发射检测仪处于正常工作状态，电源接通，仪器无故障。

2. 检查仪器连接线是否完好无损，确认各个接口连接正确。

二、标定1. 打开声发射检测仪软件，进行标定。

根据仪器规格和使用要求，选择合适的标定参数。

2. 静音环境下进行仪器标定，确保仪器接收静音时的背景噪声水平。

三、传感器安装1. 选择合适的传感器和传感器安装位置。

传感器应能覆盖被测物体的关键部位，并能够稳定地固定在物体表面。

2. 清洁被测物体表面，并确保其干燥清洁，以保证传感器的接触良好。

3. 用适当的方式将传感器固定在被测物体表面，确保传感器与物体之间的接触牢固可靠。

四、测试设置1. 根据被测物体的特点和测试的目的，选择合适的测试参数，例如频率范围、采样率等。

2. 设置测试时长和数据存储方式，确保更好地获取被测物体的声发射信号。

3. 对测试环境作出适当的控制，确保环境噪声不会对测试结果产生干扰。

五、测试操作1. 保持测试环境安静，避免外界干扰。

确保测试期间无人操作或敲击被测物体。

2. 启动声发射检测仪软件，并开始进行测试。

记录并检测被测物体在不同条件下的声发射信号。

3. 定期检查采集到的数据，确保数据的稳定性和准确性。

六、数据分析1. 保存并导出测试数据，进行数据分析。

使用仪器提供的分析工具或其他相应的软件进行数据处理。

2. 对声发射信号进行频谱分析、时域分析以及相关性分析，诊断被测物体的状态。

3. 根据分析结果，判断被测物体是否存在故障，进行相应的维护和修复措施。

七、记录和报告1. 对测试数据、分析过程和结果进行记录，确保后续的复查和分析。

2. 生成测试报告，包含测试目的、参数设置、测试过程、数据分析结果以及结论等信息。

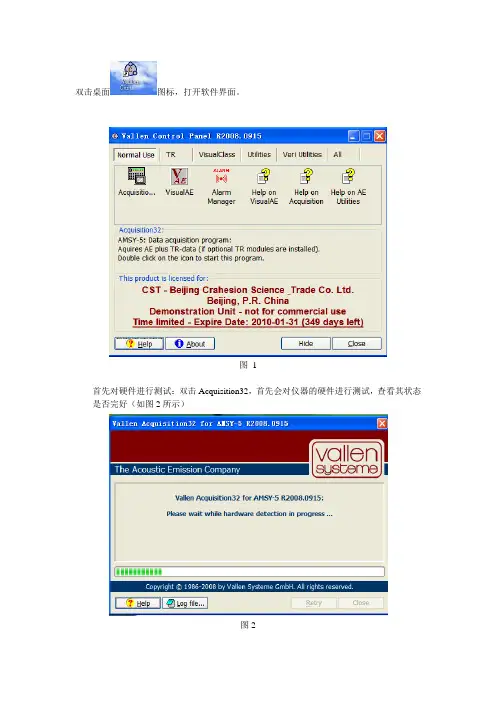

PXAES proSOFTWARE Installation, Operation and User’s Reference ManualPXAES pro软件安装、操作及用户参考手册Table of Contents目录1. INTRODUCTION介绍 11.1 System Requirements系统要求 21.2 Software Installation软件安装 21.2.1 Installing AEwin from the installation CD:由安装光盘安装AEwin 21.2.2 Activate the AEwin software using the Start Menu option使用开始菜单激活AEwin软件 3 1.2.3 Installing the Data Acquisition Board driver if you are doing acquisition安装声发射板驱动程序 4鹏翔Audio board driver if using the Audio Board安装鹏翔音频板驱动程序 5 the1.2.4 InstallingNotes安装注意事项 51.2.5 Warning1.2.6 Installing a Shortcut Icon for AEwin on the Desktop在桌面上创建AEwin快捷方式 51.2.7 Upgrading AEwin Software Using the Existing License Code使用已有激活码升级AEwin软件 62. AEwin LAYOUT (.LAY) FILES AND DATA (.DTA) FILESAEwin设置文件（.LAY）及数据文件（.DTA） 73. OPERATING AEwin 运行AEwin 83.1 Starting AEwin 启动AEwin 83.2 AEwin Screen Layout Familiarization 熟悉AEwin屏幕布局 93.3 Navigating the AEwin Menus 浏览AEwin菜单 10Menu文件菜单 103.3.1 File3.3.2 Acquisition Setup Menu 采集设置菜单 12采集/重放菜单 323.3.3 Acquire/ReplayMenu图形菜单 353.3.4 GraphingMenuMenu 工作台菜单 393.3.5 Tables显示菜单 39Menu3.3.6 ViewMenu 扩展功能菜单 393.3.7 UtilitiesMenu页菜单 393.3.8 Page窗口菜单 39Menu3.3.9 WindowMenu 帮助菜单 393.3.10 Help3.4 Acquiring AE Data with AEwin for the First Time第一次使用AEwin采集声发射数据 403.4.1 Loading a Layout File into AEwin 调用一个配置文件到AEwin中 40进行采集 40Acquisition3.4.2 Entering3.4.3 Actions within Data Acquisition 数据采集中的工作 42Acquisition退出数据采集 453.4.4 ExitingData3.5 Operational Sequence of Replaying AE Data重放声发射数据的操作顺序 453.5.1 Loading a Layout File into AEwin调用一个配置文件到AEwin中 46进行重放 46Replay3.5.2 Entering3.5.3 Actions within Replay 重放中的工作 46退出重放 463.5.4 ExitingReplay3.6 Using Line Listing Mode 使用行列表模式 463.6.1 Enabling Line Dump Listing for Viewing 使行列表显示可用 473.6.2 Modifying The Line Display 修改行列表显示内容 483.6.3 Sizing and Moving the Line listing Display 行列表显示框的尺寸改变及移动 483.7 Clustering Setup and Operation 聚类设置及操作 483.8 Graphing in AEwin AEwin中的图形设置 523.8.1 Graph Setup Procedure 图形设置过程 533.8.2 Screen Page and Tab Management 屏幕页及标签管理 543.8.3 Adding, Placing and Sizing Graphs on a Screen Page在一个屏幕页中增加、放置图形和设置图形尺寸 543.8.4 Graph Setup Function 图形设置功能 553.9 Hit/Event Linking and the Data Lookup Display Dialog Box Hit/Event 链接和数据查找显示对话框 57 3.9.1 Procedure过程 57控制583.9.2 Controls3.9.3 Exporting Hits, Waves and Events 输出Hits，Waves和Event 603.9.4 Changing the Time of Arrival of a Waveform and Recalculating an Event改变一个波形的到达时间和重新计算一个事件 60其它功能 603.9.5 OtherFeatures3.9.6 Notes注释 60Timing定制到达时间功能 61Feature3.9.7 CustomArrival3.10 Cluster/Area History 聚类/区域历程 623.10.1 Setup 设置 623.10.2 Starting a Cluster History Process 开始一个聚类历程的过程 623.10.3 Starting an Area History Process 开始一个区域历程的过程 623.10.4 Execution 执行 633.10.5 Notes 注释 633.11 Graph Alarms 图形报警 633.11.1 How to setup a graph alarm: 如何设置一个图形报警： 633.11.2 How an alarm is detected/triggered: 一个报警如何被检测/触发： 633.11.3 What happens when an alarm is triggered: 当一个报警被触发时发生了什么： 64 3.11.4 Tips: 提示： 643.12 List of Shortcut Keys 快捷键列表 654. LOCATION 定位 664.1 Theoretical Background 背景原理 664.2 Location Setup Dialog 定位设置对话框 68Settings:通用标签中的设置： 69Tab4.2.1 General时间标签中的设置： 71Settings:Tab4.2.2 Timing4.2.3 Distance Units Dialog 距离单位设置对话框 734.2.4 Material Properties Dialog 材料特性设置对话框 73衰减设置对话框 74Dialog4.2.5 Attenuation卫士探头设置对话框75Dialog4.2.6 GuardSensor4.3 Location View & Sensor Placement Dialog 定位显示及探头布置对话框 754.4 Notes on Regression Location Modes 关于回归定位模式的注释 774.4.1 2D Planar & 2D Planar (XY) 2D平面及2D平面（XY）定位 784.4.2 3D Location, 2D Planar (YZ) & 2D Planar (XZ)3D定位，2D平面（YZ）定位及2D平面（XZ）定位 80球形定位 844.4.3 SphericalLocation4.4.4 Cylinder筒形定位 87LocationLocation锥形定位 904.4.5 Conical4.5 Location Examples 定位实例 934.5.1 Set Up and Testing of a Zonal or Linear Location Group 一个区域或线性定位组的设置及试验 94 4.5.2 Setup and Testing of a 2D Planar Location Group 一个2D平面定位组的设置及试验 1014.5.3 Setup and Testing of a Tank Bottom Location Group 一个罐底定位组的设置及试验 1045. OPTIONS FOR AEwin AEwin选项 1125.1 Supervisor Option 超级用户选项 1125.2 LeakTEC Alarms 泄漏报警 112设置 1125.2.1 Setup操作 1135.2.2 Operation5.2.3 What happens when an alarm is triggered 当报警触发后发生了什么 1135.3 On-Line Crack Alarms 在线开裂报警 113设置 1145.3.1 Setup5.3.2 Operation操作 1155.3.3 What happens when an alarm is triggered当报警触发后发生了什么 115APPENDIX 附录 116 软件扩展功能菜单 116UTILITIES MENU AEwin SOFTWARE AEwin1. INTRODUCTION介绍PXAES forAEwin是32位的Windows软件，可以运行于鹏翔公司的PXDAQ系列声发射采集卡产品上，进行数据采集和重放。

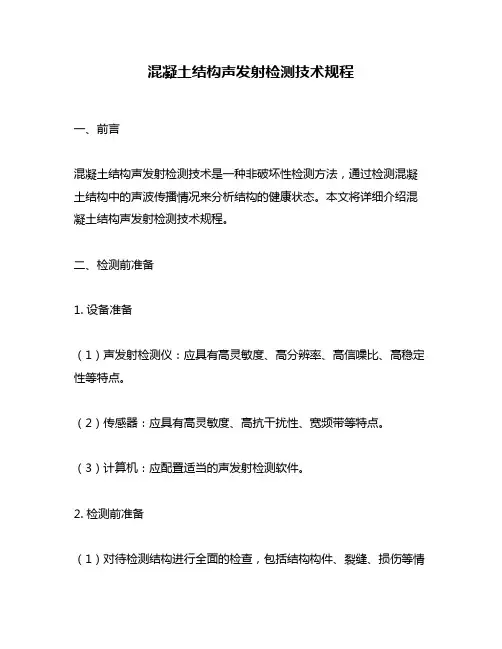

混凝土结构声发射检测技术规程一、前言混凝土结构声发射检测技术是一种非破坏性检测方法，通过检测混凝土结构中的声波传播情况来分析结构的健康状态。

本文将详细介绍混凝土结构声发射检测技术规程。

二、检测前准备1. 设备准备（1）声发射检测仪：应具有高灵敏度、高分辨率、高信噪比、高稳定性等特点。

（2）传感器：应具有高灵敏度、高抗干扰性、宽频带等特点。

（3）计算机：应配置适当的声发射检测软件。

2. 检测前准备（1）对待检测结构进行全面的检查，包括结构构件、裂缝、损伤等情况。

（2）确定检测位置和传感器布置方式。

（3）根据检测要求设置声发射检测参数。

三、检测步骤1. 传感器布置根据检测要求，在待检测结构表面布置一定数量的传感器，传感器应均匀分布在结构表面，以获得全面的声发射信号。

2. 检测信号采集启动声发射检测仪，将传感器信号采集到计算机中，通过声发射检测软件实时显示声发射信号。

3. 数据处理将采集到的声发射信号进行滤波、放大、去噪等处理，以提高信噪比和减小误差。

4. 结果分析根据处理后的声发射信号，分析结构的健康状态，判断是否存在裂缝、损伤等问题，定位问题的位置和范围，并评估问题的严重程度。

四、检测结果分析1. 结果评定根据检测结果，对结构的健康状态进行评定，包括正常、轻微异常、中度异常、重度异常等级。

2. 检测报告根据检测结果，编制详细的检测报告，包括结构的基本情况、检测方法、检测结果、异常情况分析、建议维修措施等内容。

五、检测注意事项1. 传感器布置应均匀、合理，不得遮挡。

2. 检测过程中应保持安静，避免干扰。

3. 检测前应对待检测结构进行全面的检查，确定检测位置和传感器布置方式。

4. 检测过程中应注意传感器的稳定性，避免误差。

5. 检测结果应经过专业人员评定和分析，结论准确可靠。

六、总结混凝土结构声发射检测技术是一种有效的非破坏性检测方法，能够快速、准确地评估结构的健康状态。

在实际应用中，应注意传感器布置、检测过程中的干扰、数据处理等方面的问题，以提高检测结果的准确性和可靠性。

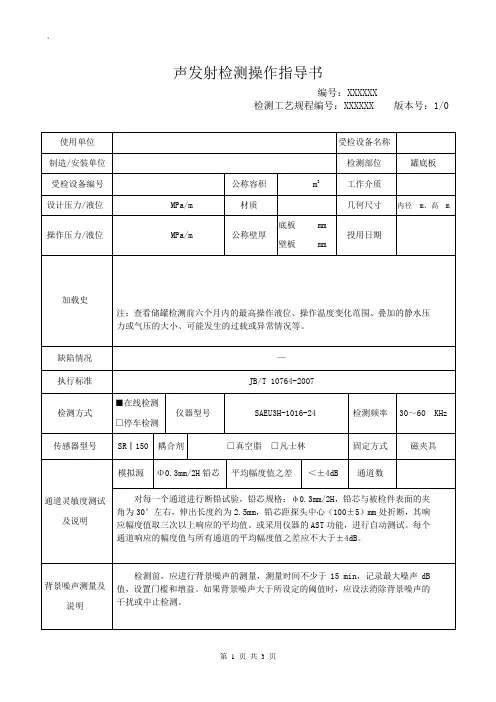

声发射检测操作指导书编号：XXXXXX检测工艺规程编号：XXXXXX 版本号：1/0使用单位受检设备名称制造/安装单位检测部位罐底板受检设备编号公称容积 m3工作介质设计压力/液位 MPa/m 材质几何尺寸内径 m、高 m 操作压力/液位 MPa/m 公称壁厚底板 mm壁板 mm投用日期加载史注：查看储罐检测前六个月内的最高操作液位、操作温度变化范围、叠加的静水压力或气压的大小、可能发生的过载或异常情况等。

缺陷情况—执行标准JB/T 10764-2007检测方式■在线检测□停车检测仪器型号SAEU3H-1016-24 检测频率30～60 KHz 传感器型号SRⅠ150 耦合剂□真空脂□凡士林固定方式磁夹具通道灵敏度测试及说明模拟源Φ0.3mm/2H铅芯平均幅度值之差＜±4dB 通道数对每一个通道进行断铅试验，铅芯规格：φ0.3mm/2H，铅芯与被检件表面的夹角为30°左右，伸出长度约为2.5mm，铅芯距探头中心（100±5）mm处折断，其响应幅度值取三次以上响应的平均值。

或采用仪器的AST功能，进行自动测试。

每个通道响应的幅度值与所有通道的平均幅度值之差应不大于±4dB。

背景噪声测量及说明检测前，应进行背景噪声的测量，测量时间不少于15 min，记录最大噪声dB 值，设置门槛和增益。

如果背景噪声大于所设定的阈值时，应设法消除背景噪声的干扰或中止检测。

信号衰减测量及说明最大探头间距 m 衰减测量探头号模拟源断铅标定1、为确定最大探头间距，检测前应进行与声发射检测条件相同的衰减特性测量，测量方法为采用φ0.3mm/2H铅芯进行断铅试验。

如果已有检测条件相同的衰减特性数据，可不再进行衰减特性测量，但应把该衰减特性数据在本次检测记录和报告中注明。

2、先安装一个传感器，在距离探头中心0.1m、0.5m、1.0m、3.0m、6.0m、9.0m、12.0m及后面每间隔3.0m处沿同一条直线进行断铅标定，其响应幅度值取三次以上响应的平均值。

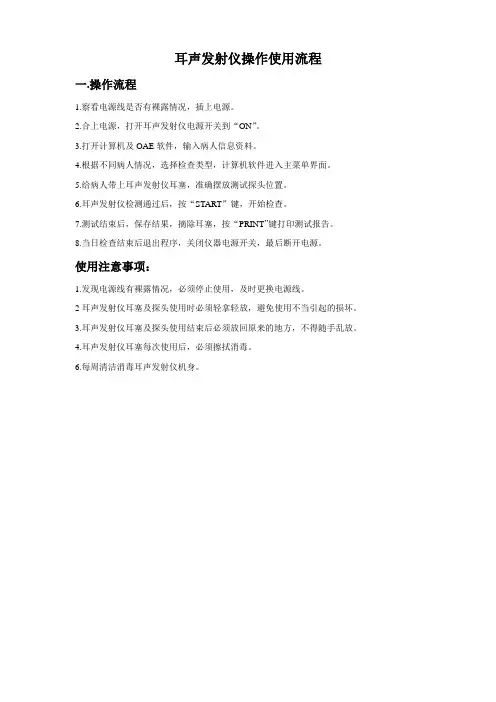

耳声发射仪操作使用流程
一.操作流程
1.察看电源线是否有裸露情况，插上电源。

2.合上电源，打开耳声发射仪电源开关到“ON”。

3.打开计算机及OAE软件，输入病人信息资料。

4.根据不同病人情况，选择检查类型，计算机软件进入主菜单界面。

5.给病人带上耳声发射仪耳塞，准确摆放测试探头位置。

6.耳声发射仪检测通过后，按“START”键，开始检查。

7.测试结束后，保存结果，摘除耳塞，按“PRINT”键打印测试报告。

8.当日检查结束后退出程序，关闭仪器电源开关，最后断开电源。

使用注意事项：
1.发现电源线有裸露情况，必须停止使用，及时更换电源线。

2耳声发射仪耳塞及探头使用时必须轻拿轻放，避免使用不当引起的损坏。

3.耳声发射仪耳塞及探头使用结束后必须放回原来的地方，不得随手乱放。

4.耳声发射仪耳塞每次使用后，必须擦拭消毒。

6.每周清洁消毒耳声发射仪机身。

实验名称 声发射源的定位一、实验目的：1、掌握SDAES 声发射检测仪的基本操作。

2、了解声发射源定位的基本原理。

二、实验设备：SDAES 声发射检测仪 钢板 SR150A 传感器 前置放大器 铅笔耦合剂三、实验原理1、SDAES 声发射检测仪2、基本原理将几个压电换能器按一定的几何关系防止在固定点上，组成换能器阵，测定声源的声波传播到各个换能器的相对时差，将这些相对时差代入满足该几何关系的一组方程求解，便可以得到缺陷的位置坐标。

设板状构件中),(y x 位置有一个声发射源释放弹性波，该波的速度v 在平板中传播，其波前相当于一个圆。

在声发射源周围任意布置#1、#2、#3三个换能器，其位置为),(11y x 、),(22y x 、),(33y x 。

图2-1假设弹性波先到达#1换能器，相继到达#2和#3换能器，#1和#2、#3的时间差为12t ∆、13t ∆，分别以#2和#3换能器的位置为圆心，以v t ⋅∆12和v t ⋅∆13为半径作两个圆，然后再作第三个圆，过#1换能器，并与#2、#3圆相切，则此圆心就是声发射源的位置。

2.1一维源定位（又称线定位）原理在一维空间中，确定声发射源位置坐标的直线定位法（能确定焊缝上的缺陷位置）。

两个换能器#1和#2，坐标分别为)0,(c -和)0,(c ，某一声源声发射信号到达换能器时的时差为t ∆，材料中的声速为v ，则声发射源到两个换能器的距离之差为：t v a ∆⋅=2 （3-1）那么声源的位置满足以两个换能器为焦点，以a 2为顶点距离的双曲线方程。

122222=--ac y a x （3-2）图2-2若声发射源在两个换能器之间（即x 轴上），此时，)(0c x c y ≤≤-=，解方程得a x ±=当声发射信号先到#1换能器，则a x -=，反之，a x =。

只要测出t v a t ∆⋅=→∆2，2tv a ∆⋅=，就知道声源的位置。

2.2二维源定位（又称面定位）一般情况下，确定声源的位置是在平面区域，因此，把换能器分成组，有规则的按装在被测试的构件上，这种规则的排列称为阵列。

声发射传感器使用说明
1、产品结构
2、常用传感器连接
3、传感器固定
将耦合剂适量涂抹在待测物表面需要安装传感器的位置。

将传感器M5接口和低噪音信号线M5接头连接。

将传感器白色面（声耦合面）和待测物面接触。

由于传感器自带磁环，如果待测物可以吸附磁铁，传感器会直接吸附在待测物上，无需其他固定。

如果设备需要长期监测且监测环境恶劣，建议另外做一个防水防腐类型的夹具。

4、传感器检测方法
1）、按行业标准《JJF 1337-2012 声发射传感器校准规范(比较法)》或同类国标进行检测。

2）、送各地计量院进行检测。

3）、利用断铅进行快速检测（主要测传感器是否正常）。

声发射检测标准# 声发射检测标准## 一、前言嘿，朋友！你知道吗？在很多工业和科学领域里，就像我们有健康检查来确保身体没毛病一样，对于各种材料和结构，也需要一种特殊的“检查”来看看它们是不是健康的，这个时候声发射检测就闪亮登场啦。

声发射检测就像是给材料和结构做一个超级精细的听诊，听听它们有没有发出什么异常的“声音”，从而判断它们是不是安全可靠。

那为了让这个检测做得准确又靠谱，咱们就得有个声发射检测标准。

这个标准就像是一个超级详细的游戏规则，告诉大家怎么玩这个检测的游戏，这样不管是谁做检测，结果都能八九不离十，是不是挺酷的呢？## 二、适用范围### （一）工业制造领域1. 在机械制造方面，比如说汽车发动机的制造。

发动机里有很多零部件，像曲轴、活塞这些，它们在制造过程中或者组装之后，要承受很大的压力和应力。

声发射检测标准就适用于检查这些零部件在制造过程中有没有产生内部的裂纹或者缺陷。

你可以想象一下，要是发动机的一个小零件里面有个看不见的小裂纹，就像一颗小炸弹，在发动机高速运转的时候，那可就危险了。

2. 还有在金属加工行业，像锻造大型金属部件的时候。

这个过程中，金属材料的内部结构会发生变化，如果操作不当就可能产生缺陷。

通过声发射检测标准进行检测，就可以及时发现这些问题，保证加工出来的部件质量合格。

### （二）建筑工程领域1. 对于大型的桥梁建筑，在建造过程中，像桥墩的混凝土浇灌过程中，如果混凝土内部出现空洞或者裂缝，用声发射检测标准来检测就能发现这些隐患。

比如说那种跨海大桥，要是桥墩里面有问题，那可关系到整个大桥的安全啊，就像大厦的根基不稳一样可怕。

2. 在高楼大厦的建设里，钢结构是很重要的部分。

这些钢结构在安装、焊接过程中，也可能会产生一些微观的裂纹或者应力集中的情况。

按照声发射检测标准来检测，就能提前知道这些钢结构是不是安全可靠，就像给大楼的骨架做个全面的体检。

### （三）航空航天领域1. 飞机的机翼、机身等部件的制造和维护都离不开声发射检测标准。

声发射仪操作规程声发射仪是一种常用于音频录音和音频测试的设备，操作规程是确保正确使用和安全操作设备的重要文件。

以下是声发射仪的操作规程。

一、设备准备1.1 检查设备：使用前应仔细检查声发射仪的外观是否完好，无明显损坏或松动的部分。

1.2 电源准备：确认声发射仪的电源线与电源插座连接稳固，电源是否正常。

1.3 信号源准备：准备需要测试或录音的音频信号源，确保其正常工作。

1.4 连接设备：将声发射仪与其他设备（如录音设备、功放器等）进行正确的连接。

二、设备操作2.1 开机准备：将声发射仪的电源开关置于“关”位，然后插入电源线，再将电源开关置于“开”位。

2.2 输入选择：根据需要选择声发射仪的输入模式，通常有线性输入和麦克风输入两种模式，选择对应的输入模式。

2.3 输入调节：根据实际情况，调节声发射仪的输入音量，确保接收到的信号不会过大或过小。

2.4 输出设定：根据需要调节声发射仪的输出音量，确保输出信号能满足实际需求。

2.5 选用滤波器：根据测试或录音的要求，选择合适的滤波器进行音频信号的处理。

2.6 补偿设置：根据测试或录音的需要，调整声发射仪的频率补偿，确保测试或录音结果准确。

2.7 信号发送：根据实际需求，使用声发射仪发送音频信号，可以通过音频线连接到测试或录音设备。

三、设备测试3.1 确定测试对象：确定需要进行音频测试的对象，可以是单一设备或整个音频系统。

3.2 测试信号发送：按照实际需求，使用声发射仪发送测试信号，并观察测试对象的反应。

3.3 测试结果判断：根据测试对象的反应，判断音频系统是否正常工作或存在问题。

3.4 测试记录：对测试过程和测试结果进行记录，包括测试时间、测试环境、测试对象等信息。

四、设备录音4.1 确定录音对象：确定需要录音的对象，可以是音乐、语音、环境声等。

4.2 麦克风设置：根据录音对象的类型和位置，选择合适的麦克风进行录音，并进行位置和角度调整。

4.3 音频检测：通过声发射仪检测音频输入的强度和质量，调整麦克风位置和录音参数，确保录音效果更佳。

SH-III声发射仪器操作规程SH-III声发射仪器操作规程一、声发射主机的连接为了更方便的使用声发射设备，声发射主机采用网线、笔记本电脑的连接方式，具体连接步骤如下：1.接通220V交流电源，打开SH-III机箱盖，在主机内部右上角，有一个电源开关，将电源开关向上拨动，然后盖上机箱盖。
