射线检测操作指导书射线检测操作指导书填写说明――“指导书编号”一般为流水顺序号，可根据单位管理体系要求来填写。
――“工程名称”按委托单填写。
――“委托单位”是指与我公司签订无损检测合同的单位或其授权的单位，负责办理委托事宜：――“检件名称”按委托单填写，其中管道填写管道编号和介质；设备填写设备位号和设备名称；――“检件编号”按委托单编写，其中管道填写管道编号或预制管段编号、设备填写设备位号，炉管填写炉位号与炉管区段号；――“设备类别”按委托单编写，根据不同的验收规范，管道可填写GC1、GC2或者SHA、SHB等、设备填写I、U、M;――“检件规格”按委托单填写，其中设各应填写设备内径X壁厚；管道应填写管子外径X壁厚；同一管道编号中所检验的不同规格均应逐一填写；――“检件材质”按委托单填写，其中同一台设备或同一管道编号中所检验的不同材质应逐一填写：――“执行标准”、“合格级别”、“检测比例”等按委托单要求填写；――“检测技术等级”按委托单要求填写，如无特殊要求，填写AB级；――“检验时机”分别填写焊后（检件材质若为有延迟裂纹倾向的，检测时机应为焊后24小时）、打磨后、热处理后、坡口准备、轧制、锻造，铸造，清根后、堆焊前、压力试验前、后等；――“表面状态”系指喷砂、打磨、机加工、轧制、漆面等；――“射线种类”根据选用的设备类型填写X射线或丫射线；――“设备型号”填写x射线探伤机或丫射线主机型号，如250EG—S2或Se-75;――“设备编号”填写公司内部对于所使用x射线探伤机或丫射线的唯一编号；――“焦点尺寸”按设备标牌上或说明书标示的尺寸填写；――“焦距”为射线源中心到胶片的距离，根据技术和标准的规定，综合照相质量、工作效率、使用方便性等因素，做出最佳选择；--- “增感屏”应填写屏的材质、前后屏厚度（单位mm），如“前后PbO.T;――“胶片牌号”应填写检验检件时使用的胶片型号，如“ AGFA-D7、AGFA-D4 ”，具体应根据所选用的射线源种类和检件材质选择。
射线检测作业指导书
姓名：身份证号码：报考级别：
报考门类：
一、前言
1.适用范围：
2.检测标准
二、检测人员资质要求
三、工件参数与检测要求
1.工件参数
2.检测要求
四、检测设备、器材准备
1.仪器
2.增感屏
3.胶片
4.像质计
5.胶片处理药剂及方法
五、工件参数与检测要求
1. 检测方法：选择标准所规定的检测方法，阐明射线源、工件和胶片的相对布置，可用图示
2.工艺参数确定：根据标准和曝光曲线确定焦距、曝光量等参数
3.检测程序：安全区域的划定、工件的编号及标志的放置、工件划线、透照布置、透照、暗室处理等
五、检测结果的评定
1.评片室要求
2.观灯片要求
3.底片质量要求：黑度要求、象质指数显示要求、底片标志要求、无伪缺陷
4.缺陷定性和定级
六、记录与报告
编制：审核：批准：
日期：日期：日期：。
N B T射线检测操作指导书HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】湖北江源化工机械有限公司无损检测操作指导书编号：编制：审核：日期：射线检测操作指导书一、引用标准和编制依据下列标准和规程包含的条文，通过在本操作指导书中引用而构成操作指导书的条文。
NB/～《承压设备无损检测》JY/JY31-2007《无损检测通用规程》二、检测对象：三、检测技术要求：四、检测设备及材料准备：1、射线源：3、像质计：材料Fe线型（10-16）和线型（8-12）两种。
4、滤光板：无5、背散射铅板：各种规格尺寸铅板。
6、标记：数字铅制标记、拼音字母铅制标记符号、铅制标记。
(1) 定位标记包括中心标记（）和搭接标记（）。
当抽查时搭接标记称为有效区段标记。
检测范围标记( - )，当焊缝余高为零或平板状零件时使用。
(2)识别标记：包括产品编号、检测编号、透照日期。
其中检测编号由以下标记组成：7 、暗室处理设备：（1）自制洗片箱一台。
（2）安全灯一台。
8、观察设备：观片灯五、检测程序：六、检测技术和工艺:产品编号：产品名称：七、检测示意图：见附录（一）八、暗室处理方法和条件要求：胶片处理一般按胶片使用说明说规定进行。
本公司采用手工冲洗胶片。
手工冲洗胶片宜在8h之内完成，最长不超过24h。
1 、标准显影温度20±2℃标准显影时间5分钟，不得用短时显影，以免产生花纹，也不得用高温显影，以免药膜皱折、脱落、影纹粗糙。
2、显影过程中，洗片架应是上、下或前后经常移动，以保证显影作用均匀，特别是开始显影的一分钟内更需频繁移动。
3、在红灯下观察显影程度的次数应尽量减少（至多二次）距离不能过近，以免增加灰雾。
4、胶片显影完毕，应先作短时间的中间水洗（10秒），再放入停影液中20∽30秒，然后进入定影液。
5、胶片在定影液中亦需经常晃动，定影时间为通透时间的２倍，未到通透时间不得开白灯。
湖北江源化工机械有限公司无损检测操作指导书编号：编制：审核：日期：射线检测操作指导书一、引用标准和编制依据下列标准和规程包含的条文，通过在本操作指导书中引用而构成操作指导书的条文。
NB/T47013.1～47013.2-2015 《承压设备无损检测》JY/JY31-2007《无损检测通用规程》二、检测对象：三、检测技术要求：四、检测设备及材料准备：1、射线源：3、像质计：材料Fe线型（10-16）和线型（8-12）两种。
4、滤光板：无5、背散射铅板：各种规格尺寸铅板。
6、标记：数字铅制标记、拼音字母铅制标记符号、铅制标记。
(1) 定位标记包括中心标记（）和搭接标记（）。
当抽查时搭接标记称为有效区段标记。
检测范围标记( - )，当焊缝余高为零或平板状零件时使用。
(2)识别标记：包括产品编号、检测编号、透照日期。
其中检测编号由以下标记组成：7 、暗室处理设备：（1）自制洗片箱一台。
（2）安全灯一台。
8、观察设备：观片灯五、检测程序：六、检测技术和工艺:产品编号：产品名称：七、检测示意图：见附录（一）八、暗室处理方法和条件要求：胶片处理一般按胶片使用说明说规定进行。
本公司采用手工冲洗胶片。
手工冲洗胶片宜在8h之内完成，最长不超过24h。
1 、标准显影温度20±2℃标准显影时间5分钟，不得用短时显影，以免产生花纹，也不得用高温显影，以免药膜皱折、脱落、影纹粗糙。
2、显影过程中，洗片架应是上、下或前后经常移动，以保证显影作用均匀，特别是开始显影的一分钟内更需频繁移动。
3、在红灯下观察显影程度的次数应尽量减少（至多二次）距离不能过近，以免增加灰雾。
4、胶片显影完毕，应先作短时间的中间水洗（10秒），再放入停影液中20∽30秒，然后进入定影液。
5、胶片在定影液中亦需经常晃动，定影时间为通透时间的２倍，未到通透时间不得开白灯。
6、胶片在定影后应放入流动的清水（温度１６－２４℃）冲洗30分钟（水温较低时延长水洗时间，水温较高时减少水洗时间）。
NBT47013射线检测操作指导书湖北江源化工机械有限公司无损检测操作指导书编号：编制：审核：日期：射线检测操作指导书一、引用标准和编制依据下列标准和规程包含的条文，通过在本操作指导书中引用而构成操作指导书的条文。
NB/T47013.1～47013.2-2015 《承压设备无损检测》JY/JY31-2007《无损检测通用规程》二、检测对象：产品编号产品名称规格尺寸材质热处理状态检测部位三、检测技术要求：执行标准检测时机检测比例合格级别检测表面准备四、检测设备及材料准备：1、射线源：射线源种类型号生产厂家焦点尺寸X射线XXG3005 黄石宏鑫无损检测设备有限公司2.5×2.5mmX射线XXGH3005 黄石宏鑫无损检测设备有限公司2.5×2.5mmX射线XXGH3505P 上海诚友实业集团有限公司1×5mmX射线CY-XXH-3505 黄石华博检测仪器有限公司1×5mm2、胶片胶片牌号分类规格尺寸备注大铜锣胶片IXF100T3 360×80㎜大铜锣胶片IXF80T2 360×80㎜3、像质计：材料Fe线型（10-16）和线型（8-12）两种。
4、滤光板：无5、背散射铅板：各种规格尺寸铅板。
6、标记：数字铅制标记、拼音字母铅制标记符号、铅制标记。
(1) 定位标记包括中心标记（）和搭接标记（）。
当抽查时搭接标记称为有效区段标记。
检测范围标记( - )，当焊缝余高为零或平板状零件时使用。
(2)识别标记：包括产品编号、检测编号、透照日期。
其中检测编号由以下标记组成：7 、暗室处理设备：（1）自制洗片箱一台。
（2）安全灯一台。
8、观察设备：观片灯设备类型型号生产厂家备注观片灯LK-LED36济宁鲁科检测器材有限公司观片灯WH-100A武汉美柯达探伤器材有限公司五、检测程序：工 件可送检探伤委托书探伤前准备工作按工艺要求进行透照操作暗室处理初评,复评工序报告签发总报告监 检不 合 格合 格持证焊工根据返修工艺返修修返具出员人片评调X光机表面复查复验.扩探评片环境熟悉标准底片质量认定人员资格仪器检验编RT工艺卡消泡,干燥显,定影外观检查合格后RT实施资料整理存 档(温度)冲洗(水流,时间)感屏.暗袋检查像质计选择增底片质量合格率.评片准确率.扩探率和探伤比例执行率达标通知六、检测技术和工艺:产品编号：产品名称：射线源检测技术等级透照技术胶片牌号像质计类型像质计位置检测部位编号焊接接头长度(㎜)透照方式W(㎜) 一次透照长度(㎜)设备型号d(㎜)F(㎜)F(㎜)b(㎜) 管电流（mA）管电压(kv)曝光时间（min）像质计灵敏度像质计数量七、检测示意图：见附录（一）八、暗室处理方法和条件要求：胶片处理一般按胶片使用说明说规定进行。
射线检测操作指导书一、引言射线检测是一种常用的非破坏性检测方法，通过利用射线在物体中的传播和吸收特性来检测物体内部的缺陷和问题。
本操作指导书旨在提供射线检测的基本原理和操作步骤，帮助操作人员正确、安全地进行射线检测。
二、射线检测的原理射线检测主要基于射线在物体中的传播和吸收特性。
当射线通过物体时，会与物体中的缺陷和密度不一致处发生散射和吸收，从而生成射线照片或图像。
通过分析这些照片或图像，可以判断物体中的缺陷和问题。
三、射线检测的设备和工具1. 射线源：射线检测一般使用X射线或γ射线作为射线源。
操作人员在使用射线源前，必须熟悉射线的性质和危害，并采取相应的防护措施。
2. 检测设备：常用的射线检测设备包括射线产生器、探测器和图像处理系统。
这些设备必须经过校准和维护，确保其性能和准确性。
3. 辅助工具：射线检测过程中可能需要使用一些辅助工具，如标记铅笔、尺子、支撑物等。
四、射线检测的操作步骤1. 准备工作a. 确定检测对象和目标：在进行射线检测前，必须明确要检测的对象和目标，以便针对不同的物体制定相应的检测方案。
b. 设定射线源和检测器的参数：根据所检测的物体和缺陷类型，设定合适的射线源和检测器的参数，包括射线能量、曝光时间等。
c. 配置辅助工具和防护设备：将所需的辅助工具和防护设备准备齐全，并确保其正常工作。
2. 射线源放置和曝光a. 将射线源安置在合适的位置：根据所检测的物体形状和缺陷位置，将射线源放置在适当的位置，以确保射线能够覆盖到物体的整个区域。
b. 设置曝光参数：根据物体的特点和缺陷的大小，设定合适的曝光参数，确保射线能够透射或散射足够的辐射量。
c. 进行曝光：根据设定的曝光参数，启动射线源进行曝光，然后立即将射线源关闭。
3. 图像获取和处理a. 确保检测器的正常工作：在进行图像获取前，首先需要确保检测器正常工作，检查其连接是否稳固，并确保其能够正常接收和传输射线信息。
b. 获取图像：将检测器置于所需要的位置，并进行图像获取操作，确保图像清晰、准确。
江源化工机械无损检测操作指导书编号：编制：审核：日期：射线检测操作指导书一、引用标准和编制依据下列标准和规程包含的条文，通过在本操作指导书中引用而构成操作指导书的条文。
NB/T47013.1～47013.2-2015 《承压设备无损检测》JY/JY31-2007《无损检测通用规程》二、检测对象：三、检测技术要求：四、检测设备及材料准备：1、射线源：3、像质计：材料Fe线型（10-16）和线型（8-12）两种。
4、滤光板：无5、背散射铅板：各种规格尺寸铅板。
6、标记：数字铅制标记、拼音字母铅制标记符号、铅制标记。
(1) 定位标记包括中心标记（）和搭接标记（）。
当抽查时搭接标记称为有效区段标记。
检测围标记( - )，当焊缝余高为零或平板状零件时使用。
(2)识别标记：包括产品编号、检测编号、透照日期。
其中检测编号由以下标记组成：7 、暗室处理设备：（1）自制洗片箱一台。
（2）安全灯一台。
8、观察设备：观片灯五、检测程序：工 件可送检探伤委托书探伤前准备工作按工艺要求进行透照操作暗室处理初评,复评工序报告签发总报告监 检不 合 格合 格持证焊工根据返修工艺返修修返具出员人片评调X光机表面复查复验.扩探评片环境熟悉标准底片质量认定人员资格仪器检验编RT工艺卡消泡,干燥显,定影外观检查合格后RT实施资料整理存 档(温度)冲洗(水流,时间)感屏.暗袋检查像质计选择增底片质量合格率.评片准确率.扩探率和探伤比例执行率达标通知六、检测技术和工艺:产品编号：产品名称：七、检测示意图：见附录（一）八、暗室处理方法和条件要求：胶片处理一般按胶片使用说明说规定进行。
本公司采用手工冲洗胶片。
手工冲洗胶片宜在8h之完成，最长不超过24h。
1 、标准显影温度20±2℃标准显影时间5分钟，不得用短时显影，以免产生花纹，也不得用高温显影，以免药膜皱折、脱落、影纹粗糙。
2、显影过程中，洗片架应是上、下或前后经常移动，以保证显影作用均匀，特别是开始显影的一分钟更需频繁移动。
受控状态：编号QHZYZD-2011无损检测作业指导书编制单位: 青岛无损编制：年月日审核：年月日年月日年月日批准：年月日版次：第一版目录总则-----------------------------------------------------------------------------------------3 射线检测工艺-----------------------------------------------------------------------------7 超声波检测工艺-------------------------------------------------------------------------17 1超声波检测工艺流程图--------------------------------------------------------------17 2钢板超声波检测复验-----------------------------------------------------------------18 3对接焊缝超声波检测-----------------------------------------------------------------22 4管座角焊缝超声波检测--------------------------------------------------------------27 5T型角焊缝超声波检测---------------------------------------------------------------30 6管道对接焊缝超声波检测-----------------------------------------------------------33 7锻件超声波检测-----------------------------------------------------------------------378 无缝钢管超声波检测----------------------------------------------------------------399 超声波测定厚度----------------------------------------------------------------------41 磁粉检测工艺----------------------------------------------------------------------------45 渗透检测工艺----------------------------------------------------------------------------50 用于非标准温度的检测方法----------------------------------------------------------56 热处理作业指导-------------------------------------------------------------------------59 光谱作业指导书-------------------------------------------------------------------------64总则1主体内容与适用范围1.1本指导书适用于我公司所开展的锅炉、压力容器、压力管道和石化工程的射线检测、超声波检测、磁粉检测、渗透检测和超声波测厚。
临河热电厂2×300MW供热机组工程1#机组X射线检查作业指引书1．合用范畴及普通规定:1. 1本作业指引书合用于透照厚度为2mm～40mm钢制承压管子、管道和集箱单面施焊,双面成型对接接头、钢构造对接、角接、压力容器焊缝X射线检查。
1. 2本作业指引书合用于使用定向X射线机。
1. 3检查工作量参照《临河热电厂#1机组金属检查筹划一览表》。
2. 引用原则及有关资料：2．1《火力发电厂焊接技术规程》DL/T869-2．2《火电施工质量检查及评估原则》（焊接篇）（1996）2．3《钢制承压管道对接焊接接头射线检查技术规程》DL/T821-2. 4《钢熔化焊对接接头射线照相和质量分级》GB3323-872. 5《压力容器无损检测》JB4730-942．6临河热电厂#1机组设计图纸及有关文献2．7《电力建设安全健康环境管理工作规定》2．8《电力建设安全操作规程》（火力发电厂某些）2．10《山西省电建四公司管理制度汇编》2．11《山西省电建四公司项目经理部管理制度汇编》2．12《山西省电建四公司金属实验室管理制度汇编》3. 检查作业条件：3.1人员规定：3.1.1射线检查人员经专业培训，并获得国电公司锅炉压力容器无损检查资格证书，射线检查人员职能遵循DL821-第3.3、3.4条执行。
3.1.2纯熟操作仪器，具备一定仪器维护和普通故障解决能力，懂得安全防护知识。
3.1.3检查工作前熟悉作业指引书，理解被检查焊口规格、材质及焊接办法、坡口形式。
3.1.4熟悉作业环境，并具备一定现场实际操作经验。
3.1.5射线工作人员经体检合格，方可上岗。
3.2仪器配备XXQ－3005定向X射线探伤机 2台XXQ－2505定向X射线探伤机3台XXQ－定向X射线探伤机2台冷光源强光观片灯3台报警仪1台密度仪1台3.3探伤材料AGFA胶片 2箱铅箔增感屏 360×80mm 0.03/0.10mm 200付300×80mm 0.03/0.10mm 200付240×80mm 0.03/0.10mm 200付暗袋 360×80mm 300×80mm 200付240×80mm 180×80mm 200付象质计 9# 20只10# 20只11# 20只12# 20只 13# 20只GB5618-Ⅱ型 50只GB5618-Ⅲ型 50只后屏蔽铅板 1～3mm 8只铅字母（英文、阿拉伯数字、及返修标记R1、R2）各5袋乳胶管 50米胶布 2箱记号笔 20盒磁钢 50块评片尺 3把电笔 20支手电 20把保险管（2A、20A）30个裁刀 2把显定影桶 2个3.4焊缝表面状态焊缝及热影响区表面质量（涉及余高某些）应经外观检查，符合DL/T869-之规定，表面不规则状态在底片上影像应不影响对接接头中缺陷评估。
湖北江源化工机械有限公司无损检测操作指导书编号：编制：审核：日期：射线检测操作指导书一、引用标准和编制依据下列标准和规程包含的条文，通过在本操作指导书中引用而构成操作指导书的条文。
NB/T47013.1～47013.2-2015 《承压设备无损检测》JY/JY31-2007《无损检测通用规程》二、检测对象：三、检测技术要求：四、检测设备及材料准备：1、射线源：3、像质计：材料Fe线型（10-16）和线型（8-12）两种。
4、滤光板：无5、背散射铅板：各种规格尺寸铅板。
6、标记：数字铅制标记、拼音字母铅制标记符号、铅制标记。
(1) 定位标记包括中心标记（）和搭接标记（）。
当抽查时搭接标记称为有效区段标记。
检测范围标记( - )，当焊缝余高为零或平板状零件时使用。
(2)识别标记：包括产品编号、检测编号、透照日期。
其中检测编号由以下标记组成：7 、暗室处理设备：（1）自制洗片箱一台。
（2）安全灯一台。
8、观察设备：观片灯五、检测程序：工 件可送检探伤委托书探伤前准备工作按工艺要求进行透照操作暗室处理初评,复评工序报告签发总报告监 检不 合 格合 格持证焊工根据返修工艺返修修返具出员人片评调X光机表面复查复验.扩探评片环境熟悉标准底片质量认定人员资格仪器检验编RT工艺卡消泡,干燥显,定影外观检查合格后RT实施资料整理存 档(温度)冲洗(水流,时间)感屏.暗袋检查像质计选择增底片质量合格率.评片准确率.扩探率和探伤比例执行率达标通知六、检测技术和工艺:产品编号：产品名称：七、检测示意图：见附录（一）八、暗室处理方法和条件要求：胶片处理一般按胶片使用说明说规定进行。
本公司采用手工冲洗胶片。
手工冲洗胶片宜在8h之内完成，最长不超过24h。
1 、标准显影温度20±2℃标准显影时间5分钟，不得用短时显影，以免产生花纹，也不得用高温显影，以免药膜皱折、脱落、影纹粗糙。
2、显影过程中，洗片架应是上、下或前后经常移动，以保证显影作用均匀，特别是开始显影的一分钟内更需频繁移动。
1. 适用范围本作业指导书适用于承压设备的超声波无损检测，用于对承压设备内部缺陷的检测。
能确定缺陷平面投影的位置、大小,可获得缺陷平面图像并能据此判定缺陷的性质。
射线检测适用于金属材料制承压设备熔化焊对接焊接接头的检测，用于制作对接焊接接头的金属材料包括碳素钢、低合金钢、不锈钢、铜及铜合金、铝及铝合金、钛及钛合金、镍及镍合金。
射线检测不适用于锻件、管材、棒材的检测。
T 型焊接接头、角焊缝以及堆焊层的检’坝 0 一般也不采用射线检测。
射线检测的穿透厚度，主要由射线能量确定，不同射线源检测的厚度范围见下表：2. 引用标准《特种设备安全监察条例》国务院令第373号JB4730-2005《压力容器无损检测》GB/T 6846 《确定暗室照明安全时间的方法》JB/T 9402 《工业 x 射线探伤机性能测试方法》JB/T 9213-1999 《无损检测渗透检查 A 型对比试块》JB/T 7412 《固定式(移动式)工业 x 射线探伤仪》JB 7788 《500kV 以下工业 x 射线探伤机防护规则》JB/T 7903 《工业射线照相底片观片灯》3. 照相器材3.1 源和能量选择3.1.1透照不同厚度的钢制压力容器焊缝时，允许使用的最高管压应符合标准JB4730中3.1.2条之规定。
3.1.2钢管环缝透照时，其能量的选择参照GB/T12605进行。
3.2胶片和增感屏3.2.1胶片在满足灵敏度要求的情况下，一般X射线选2型胶片，如天Ⅲ、AgFa－C7等，γ射线选1或2型胶片3.2.2增感屏，采用铅泊增感屏透照铝工件可不用增感屏，金属屏的选用应符合JB4730标准中5.10.2条规定。
3.2.3胶片和增感屏在透照过程中应始终紧密接触。
3.3 象质计：象质计应符合GB5618中规定。
3.3.1象质计的选用象质计的选用应按标准JB/T4730—2005规定。
3.3.2透照厚度，原则上应实测，如实测有困难时，应按标准JB4730中附录C确定。
湖北江源化工机械有限公司无损检测操作指导书编号：编制：审核：日期：射线检测操作指导书一、引用标准和编制依据下列标准和规程包含的条文，通过在本操作指导书中引用而构成操作指导书的条文。
NB/T47013.1～47013.2-2015 《承压设备无损检测》JY/JY31-2007《无损检测通用规程》二、检测对象：三、检测技术要求：四、检测设备及材料准备：1、射线源：3、像质计：材料Fe线型（10-16）和线型（8-12）两种。
4、滤光板：无5、背散射铅板：各种规格尺寸铅板。
6、标记：数字铅制标记、拼音字母铅制标记符号、铅制标记。
(1) 定位标记包括中心标记（）和搭接标记（）。
当抽查时搭接标记称为有效区段标记。
检测范围标记( - )，当焊缝余高为零或平板状零件时使用。
(2)识别标记：包括产品编号、检测编号、透照日期。
其中检测编号由以下标记组成：7 、暗室处理设备：（1）自制洗片箱一台。
（2）安全灯一台。
8、观察设备：观片灯五、检测程序：六、检测技术和工艺:产品编号：产品名称：七、检测示意图：见附录（一）八、暗室处理方法和条件要求：胶片处理一般按胶片使用说明说规定进行。
本公司采用手工冲洗胶片。
手工冲洗胶片宜在8h之内完成，最长不超过24h。
1 、标准显影温度20±2℃标准显影时间5分钟，不得用短时显影，以免产生花纹，也不得用高温显影，以免药膜皱折、脱落、影纹粗糙。
2、显影过程中，洗片架应是上、下或前后经常移动，以保证显影作用均匀，特别是开始显影的一分钟内更需频繁移动。
3、在红灯下观察显影程度的次数应尽量减少（至多二次）距离不能过近，以免增加灰雾。
4、胶片显影完毕，应先作短时间的中间水洗（10秒），再放入停影液中20∽30秒，然后进入定影液。
5、胶片在定影液中亦需经常晃动，定影时间为通透时间的２倍，未到通透时间不得开白灯。
6、胶片在定影后应放入流动的清水（温度１６－２４℃）冲洗30分钟（水温较低时延长水洗时间，水温较高时减少水洗时间）。

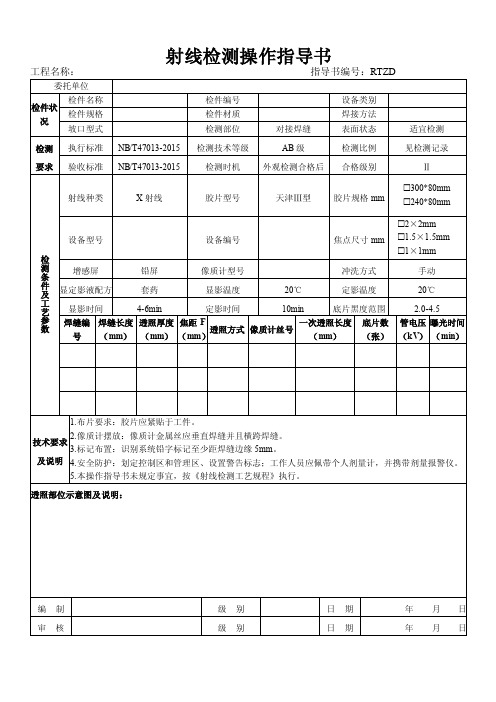

表格编号：射线检测操作指导书工程名称:XXXXX 指导书编号：2016GY-RT-001委托单位XXXXX机械装备有限公司工件状况工件名称氯气冷却器工件编号35871-0-1C-3 设备类别二类工件规格Φ1200×12m m 工件材质Q345R 焊接方法手工+自动焊坡口型式V 检测部位A1-A4 /B1 表面状态打磨后并经目视检测合格检测要求执行标准NB/T47013.2-2015 检测技术等级AB 检测比例100% 验收规程NB/T47013.2-2015检测时机焊后底片黑度 2.0-4.5检测条件及工艺参数射线种类X射线胶片型号AGFA D7胶片规格mm360×80 设备型号250EG-S2200EG-B1C设备编号1259313956焦点尺寸mm2.0×2.01.0×2.4增感屏Pb前、后0.03mm像质计型号R10-10Fe16(10号线型像质计)冲洗方式手动显定影液配方AGFA D7专用配方显影温度20±2℃定影温度20±2℃合格级别Ⅱ显影时间5min 定影时间15min 焊缝编号焊缝长度（mm）实际检测比例%透照厚度（mm）焦距F（mm）透照方式像质计丝号一次透照长度（mm）底片数（张）管电压kV曝光时间（min）A1 447 100 12 700 单壁外透12 224 2 160 3 A2 2205 100 12 700 单壁外透12 245 9 160 3 A3 685 100 12 700 单壁外透12 229 3 160 3 A4 2205 100 12 700 单壁外透12 245 9 160 3 B1 3768 100 12 606 中心透照12 3768 15 150 2.25 以下空白说明1.底片标识：产品编号－焊缝编号－底片编号－透照日期。
2.像质计横跨焊缝放在被检件区1/4位置，细丝朝外，置于源侧。
3.使用单箭头或数字作为搭接标记时，放置中心标记。
射线检验作业指导书l.工程概况1.1.工程概况：广东国华台山电厂规划装机容量为8*600MW燃煤发电机组，一期先建2*600MW国产燃煤机组。
锅炉为上海锅炉厂设计制造，型号为SG-2026/17.5-M905。
汽轮机为上海汽轮机有限公司生产，型号为N600-16.7/537/537/-1。
台山电厂位于珠江口以西60KM的铜鼓湾口西侧海岸边，本地区夏季多雨，下雨期从3月中旬至11月底，对夏季施工影响较大。
1.2.工程量和工期：分类统计需进行射线探伤的焊接接头的名称、规格、数量和估计工期。
*工期为理想情况下作业用时的总和。
2.编制依据：2．1《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL5007-92。
2.2《电力建设安全工作规程》。
2.3《电力建设施工及验收技术规范》（钢制承压管道对接接头射线检验篇）DL/T5069-1996。
2.4《钢熔化焊对接接头射线照相和质量分级》GB3323-87。
2.5《电力建设工程主要文件汇编-施工质量与计量管理》。
2.6《广东国华台电#2机组施工组织总设计》。
2.7《广东国华台电#2机组焊接施工组织设计》。
2.8有关施工图纸及资料。
3.作业前的条件和准备：3.1技术准备3.1.1接受委托并察看现场(审核委托项目是否齐全、条件是否具备)3.1.2根据委托和通用工艺文件编制工艺卡（至少应包括以下方面）1）采用射线源的种类及型号。
2）采用胶片型号、规格、数量。
3）采用的增感方式，前后屏的厚度。
3）像质计的种类、型号及像质指数。
5）透照方法及方式。
6）曝光参数、焦距的选择。
7）散射线的屏蔽方法。
8) 安全注意事项。
3.1.3安全和技术交底3.2人员3.2.1从事射线检测的人员必须持有中国电力工业无损检测人员资格证书和国家卫生防护部门颁发的放射工作人员证，资格在有效期内。
3.2.2 射线探伤辅助工必须经过安全和专业技术培训，合格后方可上岗。
3.2.3评片人员应由射线Ⅱ级或以上人员担任，其矫正视力不得低于1.0。
无损检测作业指导书
Q/SZ J08.151
一、X射线作业指导书
1、目的：检测工件内部缺陷
2、适用范围：透照厚度不大于40mm铁制金属材料操作规程
3、操作规程
3.1、人员要求
从事X线探伤人员应持有沈阳市卫生监督所颁发的《放射工作人员证》，并持有无损检测学会或国家有关部门颁发的射线检测资格等级证书，还应掌握射线探伤涉及的相关知识。
3.2、设备
3.2.1、X射线机应专人操作，维护，定期训练，并建立挡案有专人管理。
3.2.2、设备训练及检定
由专人定期对X射线机进行训练，并按制造厂商提供的说明书将仪器训练到有效值的80%。
再不工作情况下一个月至少训练一次。
在每次工作前应对仪器进行训练，在工作期间间隔5小时以上应对仪器训练。
每年应将仪器送到技术监督部门进行检定一次，达到标准以后方可使用。
3.3、操作
3.3.1、工作前，操作者须穿好防护用品，佩戴射线计量计。
3.3.2、工作前，检查电源，防护装置（既主机
附加说明：
本作业指导书由XXX有限责任公司安技环保处提出
本作业指导书由XXX有限责任公司安技环保处负责起草
本作业指导书起草人：
本作业指导书审核：
本作业指导书批准:
195。
射线检测操作指导书工程名称: 指导书编号：委托单位检件状况检件名称检件编号设备类别检件规格检件材质焊接方法坡口型式检测部位表面状态检测要求执行标准检测技术等级检测比例验收标准检测时机合格级别检测条件及工艺参数射线种类胶片型号胶片规格mm设备型号设备编号焦点尺寸mm增感屏像质计型号冲洗方式显定影液配方显影温度定影温度显影时间定影时间底片黑度焊缝编号焊缝长度（mm）透照厚度（mm）焦距F（mm）透照方式像质计丝号一次透照长度（mm）底片数（张）管电压(活度)Kv/Ci曝光时间（min）技术要求及说明1.底片标识：管线编号－焊缝编号－底片编号－透照日期-焊工编号-厚度标识。
2.双壁单影透照时，像质计横跨焊缝放在被检件区1/4位置，细丝朝外，置于胶片侧。
小径管透照时，金属丝垂直焊缝且横跨焊缝放置。
3.使用单箭头或数字作为搭接标记时，放置中心标记。
4.胶片背面加铅板屏蔽背散射线及侧散射线。
4.编制依据：XX/XX-RT-2015。
5.首次使用时应进行工艺验证，以第一批底片作为验证依据。
6.现场检测过程中，如果现场条件不满足工艺要求，应该对工艺条件进行修正后使用，并在检测记录中注明。
7.检测工艺条件见附表。
透照部位示意图及说明：预检的焊缝分布、尺寸、编号及相应的检测片数的图。
（1）该栏目，对于设备一般采用主视图，将应检测的人孔等画在壳体的相应部位来表示。
对于大型球罐等应采用展开图。
在图上必须标明焊缝编号、拍片数、必检位置及计划拍片编号（即底片编号）。
对于管道应提供管线图，标出应检测的焊口部位。
该栏目不够时，可加附图。
（2）有必要时，还应画出某种类焊缝透照布置图。
编制XX 级别RT-Ⅱ日期审核XX 级别RT-Ⅲ日期射线检测操作指导书填写说明——“指导书编号”一般为流水顺序号，可根据单位管理体系要求来填写。
——“工程名称”按委托单填写。
——“委托单位”是指与我公司签订无损检测合同的单位或其授权的单位，负责办理委托事宜：——“检件名称”按委托单填写，其中管道填写管道编号和介质；设备填写设备位号和设备名称；——“检件编号”按委托单编写，其中管道填写管道编号或预制管段编号、设备填写设备位号，炉管填写炉位号与炉管区段号；——“设备类别”按委托单编写，根据不同的验收规范，管道可填写GC1、GC2或者SHA、SHB等、设备填写Ⅰ、Ⅱ、Ⅲ；——“检件规格”按委托单填写，其中设各应填写设备内径×壁厚；管道应填写管子外径×壁厚；同一管道编号中所检验的不同规格均应逐一填写；——“检件材质”按委托单填写，其中同一台设备或同一管道编号中所检验的不同材质应逐一填写：——“执行标准”、“合格级别”、“检测比例”等按委托单要求填写；——“检测技术等级”按委托单要求填写，如无特殊要求，填写AB级；——“检验时机”分别填写焊后（检件材质若为有延迟裂纹倾向的，检测时机应为焊后24小时）、打磨后、热处理后、坡口准备、轧制、锻造，铸造，清根后、堆焊前、压力试验前、后等；——“表面状态”系指喷砂、打磨、机加工、轧制、漆面等；——“射线种类”根据选用的设备类型填写X射线或γ射线；——“设备型号”填写x射线探伤机或γ射线主机型号，如250EG－S2或Se-75；——“设备编号”填写公司内部对于所使用x射线探伤机或γ射线的唯一编号；——“焦点尺寸”按设备标牌上或说明书标示的尺寸填写；——“焦距”为射线源中心到胶片的距离，根据技术和标准的规定，综合照相质量、工作效率、使用方便性等因素，做出最佳选择；——“增感屏”应填写屏的材质、前后屏厚度(单位mm)，如“前后Pb0.1”；——“胶片牌号”应填写检验检件时使用的胶片型号，如“AGFA-D7、AGFA-D4”，具体应根据所选用的射线源种类和检件材质选择。

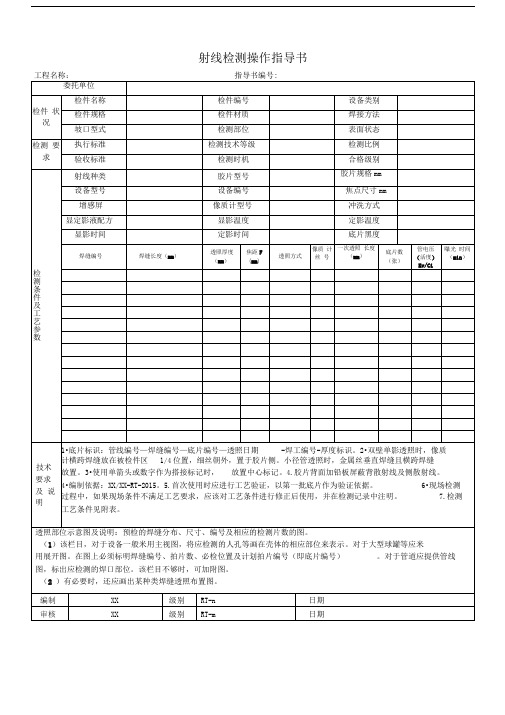

射线检测操作指导书工程名称: 指导书编号：委托单位
检件状况检件名称检件编号设备类别检件规格检件材质焊接方法坡口型式检测部位表面状态
检测要求执行标准检测技术等级检测比例验收标准检测时机合格级别
检测条件及工艺参数
射线种类胶片型号胶片规格mm
设备型号设备编号焦点尺寸mm
增感屏像质计型号冲洗方式
显定影液配方显影温度定影温度
显影时间定影时间底片黑度
焊缝编号焊缝长度（mm）
透照厚度
（mm）
焦距F
（mm）
透照方式
像质
计丝
号
一次透照
长度
（mm）
底片数
（张）
管电压
(活度)
Kv/Ci
曝光
时间
（min）
技术要求及说明1.底片标识：管线编号－焊缝编号－底片编号－透照日期-焊工编号-厚度标识。
2.双壁单影透照时，像质计横跨焊缝放在被检件区1/4位置，细丝朝外，置于胶片侧。
小径管透照时，金属丝垂直焊缝且横跨焊缝放置。
3.使用单箭头或数字作为搭接标记时，放置中心标记。
4.胶片背面加铅板屏蔽背散射线及侧散射线。
4.编制依据：XX/XX-RT-2015。
5.首次使用时应进行工艺验证，以第一批底片作为验证依据。
6.现场检测过程中，如果现场条件不满足工艺要求，应该对工艺条件进行修正后使用，并在检测记录中注明。
7.检测工艺条件见附表。
透照部位示意图及说明：预检的焊缝分布、尺寸、编号及相应的检测片数的图。
（1）该栏目，对于设备一般采用主视图，将应检测的人孔等画在壳体的相应部位来表示。
对于大型球罐等应采用展开图。
在图上必须标明焊缝编号、拍片数、必检位置及计划拍片编号（即底片编号）。
对于管道应提供管线图，标出应检测的焊口部位。
该栏目不够时，可加附图。
（2）有必要时，还应画出某种类焊缝透照布置图。
编制XX 级别RT-Ⅱ日期
审核XX 级别RT-Ⅲ日期。
