热量表中的温度传感器和流量传感器

、热量表测量原理热量表一般由流量计、温度传感器和计算器组成。

当水流经热交换系统时，流量计测量出热（冷）水流量，并将测量结果以脉冲形式传送给计算器，计算器通过与之相连的配对温度传感器测出进、出口的水温，以及水流经的时间，根据以下方程计算出系统释放（或吸收）的热量。

二、热量表简介热量表依据国家城镇建设行业标准《热量表》（CJ128-2000）设计，主要用于计量以水为介质的热交换系统所释放（或吸收）的热量，并可进行数据传输（可选），便于远程抄表和计算机集中管理；配以IC卡智能控制阀等部件可实现用热的预付费管理。

热计量表产品已形成系列化、多样化，规格齐全，公称口径从DN15到DN400；有单流束/多流束、普通型/无磁型、热用型/冷热兼用型、远传型/IC卡型等型号，可满足用户的不同需求。

三、显示内容及操作说明1. 液晶常显示项为累积热量。

2. 按键每按一下，顺次显示下一项内容。

3. 每项显示内容最长显示3分钟，无动作后自动返回累积热量显示。

四、使用和维护说明1. 供热或制冷系统的水质应符合国家和行业规定的要求。

2. 热量表应安装在便于查看、维护和管理的位置。

水流方向必须保证与热量表标示的方向一致。

3. 热量表在使用过程中应避免高温、强烈振动与冲击、冰冻以及大量灰尘等恶劣环境，最好将其安装在带有保温的热量表箱活管道井内。

4. 热量表的显示器不得被水浸泡并应避免阳光直射。

切勿用力拉扯热量表的温度传感器导线和流量信号传感器导线。

5. 热量表使用了至少一个采暖季后，在每个采暖季正式开始之前，系统一定要在十分之一常用流量的温水环境中运行两个小时以上。

6. 每个采暖季结束后最好不要把系统管路里的水排泄掉。

一、超声波热量表原理：1、基本原理：热量表是将一对温度传感器分别安装在通过载热流体的上行管和下行管上，流量计安装在流体入口或回流管上，流量计发出与流量成正比的脉冲信号，一对温度传感器给出表示温度高低的模拟信号，而积算仪采集来自流量和温度传感器的信号，利用计算公式算出热交换系统获得的热量。

热水所提供的热量与热水的进回水温差及热水流量成正比例关系。

热水流量采用声波时差法原理进行测量，进回水温度则通过铂电阻温度计测量。

热能表积算仪将热水流量和进回水温度进行数据运算处理，最后得出所消耗掉的热量，单位为 kWh 、 MWh、MJ 或 GJ。

2、计算方法：a、焓差法（依据供回水温度、流量对水流时间进行积分来计算）Q =Q：系统释放或吸收的热量；：水的质量流量：水的体积流量：供水和回水温度的水的焓值差b、热系数法（根据供回水温差、水的累积流量）Q =K=V :水的体积：供水和回水的温差k ：热系数（具体密度及焓的取值参见GB/T 32224-2015附录A）二、超声波热量表的选用1、机械部分a、热量表外形尺寸选用：热量表公称口径；公称压力；热量表全长、热量表计算器长度、高度、计算器高度、表接螺纹、流量计表体材质等。

保证热量表可以正确安装在设备无干涉、且后期检修方便。

b、热量表技术数据选用：包含热量表的最小流量、最大流量、过载流量、热量表温度范围、公称流量下的压力损失、最大温差、最小温差、测算精度、热量表防护等级等。

2、电气及软件部分热量表供电方式：一般为24V和230V（具体参见说明书）。

温度传感器类型、传感器导线长度（严禁自行加长、截短或更换导线）、热量表的通讯方式及通讯接口、流量计计量周期、用户M-Bus抄表系统、流量计数据存储量。

三、换热机组超声波热量表的应用1、超声波流量计的应用a、确保安装位置的管段不会产生气泡，否则会影响测量精度，表头可倾斜45°安装。

b、热量表安装位置应方便后期拆解维护，热量表上游应安装过滤器。

1温度传感器经过精密配对的温度传感器，在供／回水管路上各装1支，用以测量温度。

积算仪积算仪将采集的流量和温度信号转化成数字信号，并经比较运算，计量出冷／热量。

冷／热量=流量×温差×K系数超声波流量计超声波在流动的水介质中传播，顺流传播时间短，逆流时间长，时差即反映水介质流速。

流速×管道截面积＝瞬时流量产品构成远大热量表由超声波流量计、温度传感器、积算仪三部分组成。

BRL20~BRL40BRL50~BRL500回水供水回水供水湘制： 00000458 号技术标准远大热量表依据《热量表》国家城镇建设行业标准（CJ128-2007）设计，符合国家计量检定规程（JJG225-2001）及相关生产标准，通过计量器具型式批准（CPA），并取得计量器具制造许可证书（CMC）。

历史数据查询当前数据查询数据界面。

循环显示当月的累计热量、累计冷量、累计流量则查前一月。

如此，可查询前18个月的历史数据·每个界面循环显示2秒，20秒无操作则自动返回主界面月份当月累计热量累计热量（主界面）面，60秒无操作返回主界面当月累计冷量累计冷量瞬时冷/热量供/回水温度瞬时流量累计流量累计运行时间日期当月累计流量积算仪面板查询冷计量计量红外3型号编制公称承压，MPa；16：1.6MPa；无：1.0MPa M：M-bus方式；P：脉冲方式（BRL50~BRL500）；无：RS485方式G：安装于供水管；无：回水管YC：远程抄表型；IC：预付费型；无：基本型设计序列号公称口径DN，mmRL：热量表；CL：流量计远大 BROAD名称项目参数说明超声波流量计精度等级 2.0级工作温度4℃~95℃工作承压 1.0MPa或1.6MPa可选压力损失≤BRL40：≤18kPa；≥BRL50：≤5kPa（常用流量下）量程比1:100温度传感器类型PT1000配对精度0.06℃温度范围0℃~105℃接线长度1.5m（≤BRL80）、2.5m（≥BRL100），可特殊订货积算仪温度分辨率0.01℃温差范围2℃~60℃启动温差0.15℃采样周期0.06s其他环境温度室内5℃~55℃（C级）防护等级IP67数据保护系统断电时可保存20年电池电压3.6V；寿命20年数据接口·红外线光电接口（通用） ·RS485输出（通用）·M-bus输出（≤BRL40） ·脉冲输出（≥BRL50）·4~20mA模拟量输出（≥BRL50）液晶显示9位有效数字显示，计量容量更大计量单位kW ·h、MW ·h、GJ可选5·搬运时请勿拆除原始包装，注意仪表中心偏移可能导致翻转或跌落·安装前，检查是否存在装运过程中由于不正确操作导致的机械损坏·储存温度：-10℃〜＋60℃，防止曝晒·BRL200~BRL500热量表搬运时需使用提升带，并将其定位在两个法兰之间。

物联网热量表1 范围本文件规定了物联网热量表的结构、分类及型号，要求，试验方法，检验规则，标志、包装、运输和贮存。

本文件适用于采用2G、3G、4G、NB-IoT、eMTC等蜂窝移动通信及其后续演进技术，接入我国公共陆地移动网络，并符合GB/T 32224相关规定的热量表。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文 件。

凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T 191包装贮运图示标志GB/T 32224 热量表GB/T 2423.8电工电子产品基本环境试验第2部分：试验方法试验Ed:自由跌落GB/T 4208外壳防护等级(IP代码)GB 5080.7—1986设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案 GB/T 15464仪器仪表包装通用技术条件GB/T 25480仪器仪表运输、贮存基本环境条件及试验方法GB/T 26831.3—2012社区能源计量抄收系统规范第3部分：专用应用层GB 50736-2012民用建筑供暖通风与空气调节设计规范CJ/T 188—2018户用计量仪表数据传输技术条件CJ/T 350—2010热量表检定装置CJJ/T 34-2022城镇供热管网设计标准JB/T 12390水表产品型号编制方法YD/T 1080—2000900/1800 MHzTDMA数字蜂窝移动通信名词术语YD/T 1214900/1800 MHzTDMA数字蜂窝移动通信网通用分组无线业务(GPRS)设备技术要求：移动台 YD/T 1215900/1800 MHzTDMA数字蜂窝移动通信网通用分组无线业务(GPRS)设备测试方法：移动台 YD/T 13672GHzTD-SCDMA数字蜂窝移动通信网终端设备技术要求YD/T 13682GHzTD-SCDMA数字蜂窝移动通信网终端设备测试方法YD/T 15472GHzWCDMA数字蜂窝移动通信网终端设备技术要求(第三阶段)YD/T 15482GHz WCDMA数字蜂窝移动通信网终端设备测试方法(第三阶段)YD/T 1558800 MHz/2 GHzcdma2000数字蜂窝移动通信网设备技术要求移动台YD/T1576800MHz/2 GHz cdma2000数字蜂窝移动通信网设备测试方法移动台YD/T 2575 TD-LTE数字蜂窝移动通信网终端设备技术要求(第一阶段)YD/T 2576 TD-LTE数字蜂窝移动通信网终端设备测试方法(第一阶段)YD/T 2577 LTE FDD数字蜂窝移动通信网终端设备技术要求(第一阶段)YD/T 2578 LTE FDD数字蜂窝移动通信网终端设备测试方法(第一阶段)3 术语和定义GB/T 32224界定的以及下列术语和定义适用于本文件。

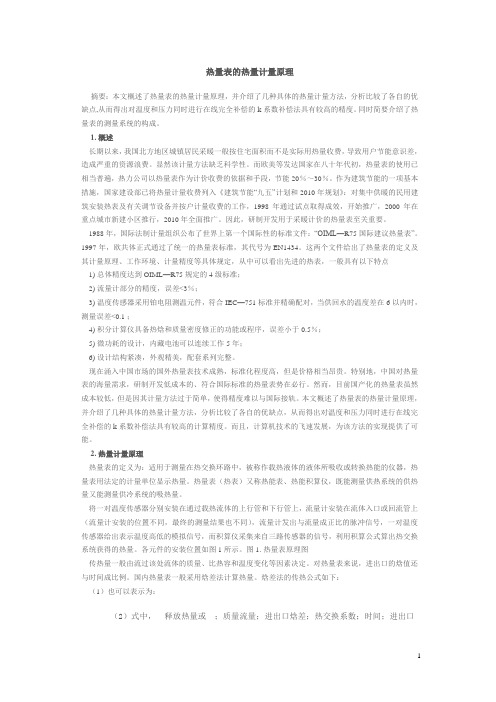

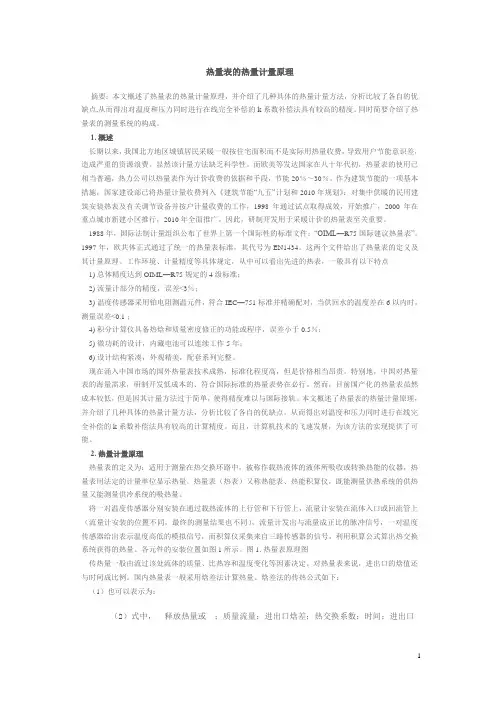

热量表的热量计量原理摘要：本文概述了热量表的热量计量原理，并介绍了几种具体的热量计量方法，分析比较了各自的优缺点,从而得出对温度和压力同时进行在线完全补偿的k系数补偿法具有较高的精度。

同时简要介绍了热量表的测量系统的构成。

1. 概述长期以来，我国北方地区城镇居民采暖一般按住宅面积而不是实际用热量收费，导致用户节能意识差，造成严重的资源浪费。

显然该计量方法缺乏科学性。

而欧美等发达国家在八十年代初，热量表的使用已相当普遍，热力公司以热量表作为计价收费的依据和手段，节能20％～30％。

作为建筑节能的一项基本措施，国家建设部已将热量计量收费列入《建筑节能“九五”计划和2010年规划》：对集中供暖的民用建筑安装热表及有关调节设备并按户计量收费的工作，1998年通过试点取得成效，开始推广，2000年在重点城市新建小区推行，2010年全面推广。

因此，研制开发用于采暖计价的热量表至关重要。

1988年，国际法制计量组织公布了世界上第一个国际性的标准文件：“OIML—R75国际建议热量表”。

1997年，欧共体正式通过了统一的热量表标准，其代号为EN1434。

这两个文件给出了热量表的定义及其计量原理、工作环境、计量精度等具体规定，从中可以看出先进的热表，一般具有以下特点1) 总体精度达到OIML—R75规定的4级标准；2) 流量计部分的精度，误差<3％；3) 温度传感器采用铂电阻测温元件，符合IEC—751标准并精确配对，当供回水的温度差在6 以内时，测量误差<0.1 ；4) 积分计算仪具备热焓和质量密度修正的功能或程序，误差小于0.5％；5) 微功耗的设计，内藏电池可以连续工作5年；6) 设计结构紧凑，外观精美，配套系列完整。

现在涌入中国市场的国外热量表技术成熟，标准化程度高，但是价格相当昂贵。

特别地，中国对热量表的海量需求，研制开发低成本的、符合国际标准的热量表势在必行。

然而，目前国产化的热量表虽然成本较低，但是因其计量方法过于简单，使得精度难以与国际接轨。

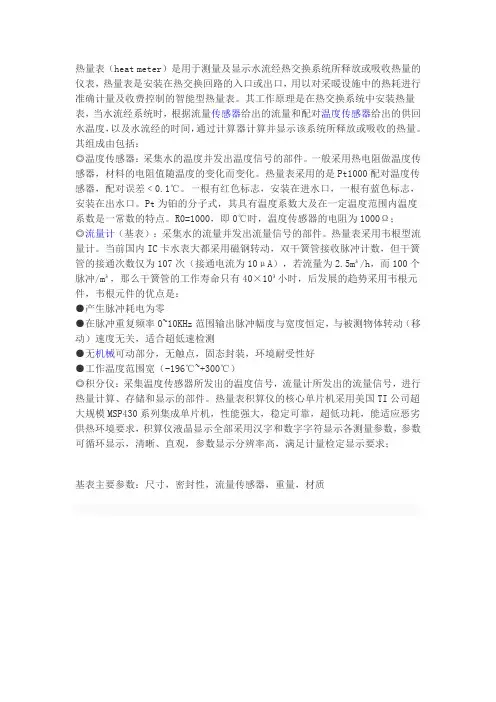

热量表（heat meter）是用于测量及显示水流经热交换系统所释放或吸收热量的仪表，热量表是安装在热交换回路的入口或出口，用以对采暖设施中的热耗进行准确计量及收费控制的智能型热量表。

其工作原理是在热交换系统中安装热量表，当水流经系统时，根据流量传感器给出的流量和配对温度传感器给出的供回水温度，以及水流经的时间，通过计算器计算并显示该系统所释放或吸收的热量。

其组成由包括：◎温度传感器：采集水的温度并发出温度信号的部件。

一般采用热电阻做温度传感器，材料的电阻值随温度的变化而变化。

热量表采用的是Pt1000配对温度传感器，配对误差﹤0.1℃。

一根有红色标志，安装在进水口，一根有蓝色标志，安装在出水口。

Pt为铂的分子式，其具有温度系数大及在一定温度范围内温度系数是一常数的特点。

R0=1000，即0℃时，温度传感器的电阻为1000Ω；◎流量计（基表）：采集水的流量并发出流量信号的部件。

热量表采用韦根型流量计。

当前国内IC卡水表大都采用磁钢转动，双干簧管接收脉冲计数，但干簧管的接通次数仅为107次（接通电流为10μA），若流量为2.5m³/h，而100个脉冲/m³，那么干簧管的工作寿命只有40×10³小时，后发展的趋势采用韦根元件，韦根元件的优点是：●产生脉冲耗电为零●在脉冲重复频率0~10KHz范围输出脉冲幅度与宽度恒定，与被测物体转动（移动）速度无关，适合超低速检测●无机械可动部分，无触点，固态封装，环境耐受性好●工作温度范围宽（-196℃~+300℃）◎积分仪：采集温度传感器所发出的温度信号，流量计所发出的流量信号，进行热量计算、存储和显示的部件。

热量表积算仪的核心单片机采用美国TI公司超大规模MSP430系列集成单片机，性能强大，稳定可靠，超低功耗，能适应恶劣供热环境要求，积算仪液晶显示全部采用汉字和数字字符显示各测量参数，参数可循环显示，清晰、直观，参数显示分辨率高，满足计量检定显示要求；基表主要参数：尺寸，密封性，流量传感器，重量，材质热量表百科名片热量表热量表，是计算热量的仪表。

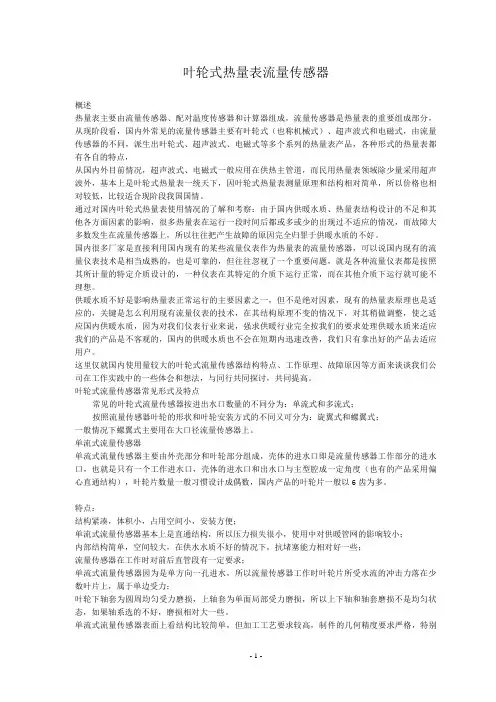

叶轮式热量表流量传感器概述热量表主要由流量传感器、配对温度传感器和计算器组成，流量传感器是热量表的重要组成部分，从现阶段看，国内外常见的流量传感器主要有叶轮式（也称机械式）、超声波式和电磁式，由流量传感器的不同，派生出叶轮式、超声波式、电磁式等多个系列的热量表产品，各种形式的热量表都有各自的特点，从国内外目前情况，超声波式、电磁式一般应用在供热主管道，而民用热量表领域除少量采用超声波外，基本上是叶轮式热量表一统天下，因叶轮式热量表测量原理和结构相对简单，所以价格也相对较低，比较适合现阶段我国国情。

通过对国内叶轮式热量表使用情况的了解和考察：由于国内供暖水质、热量表结构设计的不足和其他各方面因素的影响，很多热量表在运行一段时间后都或多或少的出现过不适应的情况，而故障大多数发生在流量传感器上，所以往往把产生故障的原因完全归罪于供暖水质的不好。

国内很多厂家是直接利用国内现有的某些流量仪表作为热量表的流量传感器，可以说国内现有的流量仪表技术是相当成熟的，也是可靠的，但往往忽视了一个重要问题，就是各种流量仪表都是按照其所计量的特定介质设计的，一种仪表在其特定的介质下运行正常，而在其他介质下运行就可能不理想。

供暖水质不好是影响热量表正常运行的主要因素之一，但不是绝对因素，现有的热量表原理也是适应的，关键是怎么利用现有流量仪表的技术，在其结构原理不变的情况下，对其稍做调整，使之适应国内供暖水质，因为对我们仪表行业来说，强求供暖行业完全按我们的要求处理供暖水质来适应我们的产品是不客观的，国内的供暖水质也不会在短期内迅速改善，我们只有拿出好的产品去适应用户。

这里仅就国内使用量较大的叶轮式流量传感器结构特点、工作原理、故障原因等方面来谈谈我们公司在工作实践中的一些体会和想法，与同行共同探讨，共同提高。

叶轮式流量传感器常见形式及特点常见的叶轮式流量传感器按进出水口数量的不同分为：单流式和多流式；按照流量传感器叶轮的形状和叶轮安装方式的不同又可分为：旋翼式和螺翼式；一般情况下螺翼式主要用在大口径流量传感器上。

热能表定义为：适用于测量在热交换环路中，被称作载热液体的液体所吸收或转换热能的仪器，它由流量传感器、温度传感器和热能积算仪三部分组成。

热量表（热表）又称热能表、热能积算仪，既能测量供热系统的供热量又能测量供冷系统的吸热量。

2001年国家质量技术监督局发布了《JJG 225-2001 热能表检定规程》。

热能表的工作原理：将一对温度传感器分别安装在通过载热流体的上行管和下行管上，流量计安装在流体入口或回流管上（流量计安装的位置不同，最终的测量结果也不同），流量计发出与流量成正比的脉冲信号，一对温度传感器给出表示温度高低的模拟信号，而积算仪采集来自流量和温度传感器的信号，利用积算公式算出热交换系统获得的热量。

长期以来，我国北方地区城镇居民采暖一般按住宅面积而不是实际用热量收费，导致用户节能意识差，造成严重的资源浪费。

显然该计量方法缺乏科学性。

而欧美等发达国家在八十年代初，热量表的使用已相当普遍，热力公司以热量表作为计价收费的依据和手段，节能20％～30％。

作为建筑节能的一项基本措施，国家建设部已将热量计量收费列入《建筑节能“九五”计划和2010年规划》：对集中供暖的民用建筑安装热表及有关调节设备并按户计量收费的工作，1998年通过试点取得成效，开始推广，2000年在重点城市新建小区推行，2010年全面推广。

热量的测量在热交换系统中安装热能表，当水流经系统时，根据流量传感器给出的流量和配对温度传感器给出的供回水温度，以及水流经的时间，通过计算器可计算并显示该系统所释放或吸收的热量。

其基本公式为：式中：Q——释放或吸收的热量，J或W·h；qm ——流经热能表的水的质量流量，kg/h；qv ——流经热能表的水的体积流量，m3/h；ρ——流经热量表的水的密度，kg/m3；△h ——在热交换系统的入口和出口温度下，水的焓值差，J/kg；r——时间，h。

热量表的准确度等级我国于2001年2月5日首次正式颁布了《中华人民共和国城镇建设行业标准》热量表CJ128-2000。

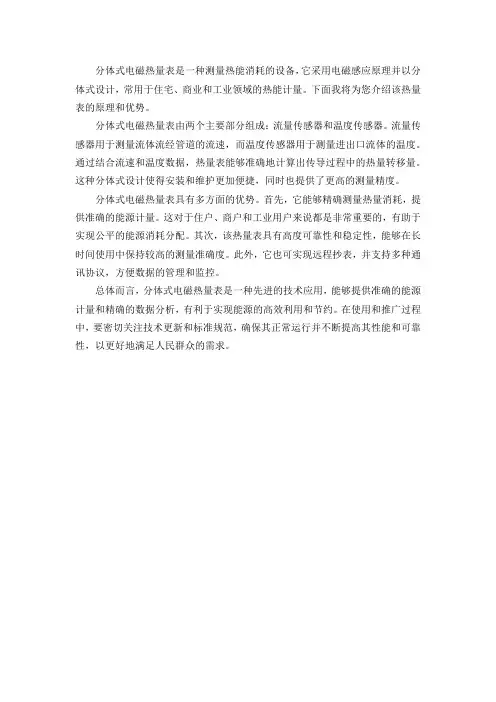

分体式电磁热量表是一种测量热能消耗的设备，它采用电磁感应原理并以分体式设计，常用于住宅、商业和工业领域的热能计量。

下面我将为您介绍该热量表的原理和优势。

分体式电磁热量表由两个主要部分组成：流量传感器和温度传感器。

流量传感器用于测量流体流经管道的流速，而温度传感器用于测量进出口流体的温度。

通过结合流速和温度数据，热量表能够准确地计算出传导过程中的热量转移量。

这种分体式设计使得安装和维护更加便捷，同时也提供了更高的测量精度。

分体式电磁热量表具有多方面的优势。

首先，它能够精确测量热量消耗，提供准确的能源计量。

这对于住户、商户和工业用户来说都是非常重要的，有助于实现公平的能源消耗分配。

其次，该热量表具有高度可靠性和稳定性，能够在长时间使用中保持较高的测量准确度。

此外，它也可实现远程抄表，并支持多种通讯协议，方便数据的管理和监控。

总体而言，分体式电磁热量表是一种先进的技术应用，能够提供准确的能源计量和精确的数据分析，有利于实现能源的高效利用和节约。

在使用和推广过程中，要密切关注技术更新和标准规范，确保其正常运行并不断提高其性能和可靠性，以更好地满足人民群众的需求。

热能表一．热能表的定义用于测量及显示热交换回路中载热液体所释放的热量的计量器具。

热能表用法定计量单位显示热量。

二．热能表的组成结构：热能表主要由流量传感器、配对温度传感器和计算器组成。

三．热能表按结构类型一般可分为一体式热能表和组合式热能表一体式热能表的定义：由流量传感器、配对温度传感器和计算器组成，而组成后全部或部分不可分开的热能表。

组合式热能表的定义：由独立的流量传感器、配对温度传感器和计算机组合而成的热能表。

流量传感器的定义：在热交换回路中用于产生载热液体的流量信号，该信号是载热液体体积货质量的函数，也可是体积流量或质量流量的函数。

配对温度传感器的定义：在热交换回路中用于同时采集载热液体在入口和出口的温度信号。

计算器的定义：用于接收流量传感器和配对温度传感器的信号，并进行计算、累积、存储和显示热交换回路中释放的热量。

四．热能表常用术语：温度范围上限：流经热能表的载热液体的最高允许温度，在此温度下热能表不超过最大允许误差。

温度范围下限：流经热能表的载热液体的最低允许温度，在此温度下热能表不超过最大允许误差。

温差：热交换回路中载热液体入口温度和出口温度之差。

温差上限：最大允许温差，在此温差下且在热功率上限值内，热能表不超过最大允许误差。

温差下限：最小允许温差，在此温度下，热能表不超过最大允许误差。

流量上限：热能表不超过最大允许误差能够短期运行（<1小时/天及<200小时/年）的最大流量。

常用流量（额定流量）:热能表在不超过最大允许误差下可连续运行的最大流量。

最小流量：热能表在不超过最大允许误差下运行的最小流量。

热功率上限：热能表在不超过最大允许误差下运行的最大热功率。

最大允许工作压力：热能表在上限温度下运行可持久承受的最大压力。

最大压损：热能表在常用流量下运行时，载热液体流过热能表所产生的压力损失。

最大允许误差：热能表所允许误差的极限值。

五．总量检定的定义：对热能表的热量值直接进行检定的方法称为总量检定。

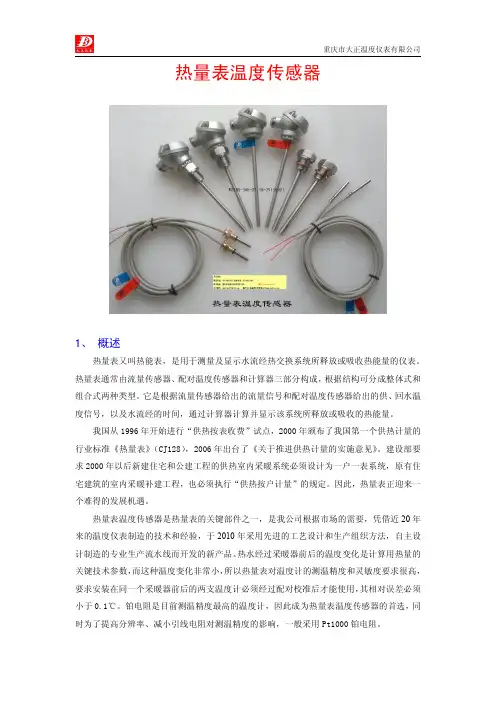

热量表温度传感器1、概述热量表又叫热能表，是用于测量及显示水流经热交换系统所释放或吸收热能量的仪表。

热量表通常由流量传感器、配对温度传感器和计算器三部分构成，根据结构可分成整体式和组合式两种类型。

它是根据流量传感器给出的流量信号和配对温度传感器给出的供、回水温度信号，以及水流经的时间，通过计算器计算并显示该系统所释放或吸收的热能量。

我国从1996年开始进行“供热按表收费”试点，2000年颁布了我国第一个供热计量的行业标准《热量表》（CJ128），2006年出台了《关于推进供热计量的实施意见》。

建设部要求2000年以后新建住宅和公建工程的供热室内采暖系统必须设计为一户一表系统，原有住宅建筑的室内采暖补建工程，也必须执行“供热按户计量”的规定。

因此，热量表正迎来一个难得的发展机遇。

热量表温度传感器是热量表的关键部件之一，是我公司根据市场的需要，凭借近20年来的温度仪表制造的技术和经验，于2010年采用先进的工艺设计和生产组织方法，自主设计制造的专业生产流水线而开发的新产品。

热水经过采暖器前后的温度变化是计算用热量的关键技术参数，而这种温度变化非常小，所以热量表对温度计的测温精度和灵敏度要求很高，要求安装在同一个采暖器前后的两支温度计必须经过配对校准后才能使用，其相对误差必须小于0.1℃。

铂电阻是目前测温精度最高的温度计，因此成为热量表温度传感器的首选，同时为了提高分辨率、减小引线电阻对测温精度的影响，一般采用Pt1000铂电阻。

2、结构及分类热量表温度传感器仍然由测温元件、绝缘材料、保护套管、安装固定装置、接线装置五部分构成，按结构及用途可以分成以下三类：DS型温度传感器：是使用量最大的户用热量表温度传感器，直接插入热水管道中使用，采用活动外螺纹（M10*1）和固定引线安装，适用于DN15、DN20、DN25等小型热水管道。

DL型温度传感器：适宜楼栋单元或小区的热水总管使用，带固定安装螺纹（G1/2），直接插入热水管道中，采用接线盒或固定引线连接，适用于DN32~DN250热水管道。

热量表工作原理热量表是一种用于测量物质燃烧释放的热量的仪器。

它可以通过测量燃料的热值来确定燃料的能量含量，是工业生产和科学研究中常用的重要仪器。

那么，热量表是如何工作的呢？接下来，我们将详细介绍热量表的工作原理。

热量表的工作原理基于燃烧释放热量的基本原理。

当燃料在氧气的存在下燃烧时，会释放出热量。

热量表利用这一原理来测量燃料的热值。

热量表通常由燃烧室、水箱、温度传感器、流量计和数据记录器等部件组成。

在热量表的工作过程中，首先将待测燃料放入燃烧室中，并点燃燃料。

随着燃料的燃烧，燃烧释放的热量会被传递给水箱中的水。

温度传感器会实时监测水的温度变化，当水的温度升高时，温度传感器会将温度信号传送给数据记录器。

同时，流量计会记录燃料的消耗量。

通过测量水的温度变化和燃料的消耗量，可以计算出燃料的热值。

热量表的工作原理可以通过以下步骤来总结，首先，将待测燃料放入燃烧室中，并点燃燃料；其次，燃烧释放的热量被传递给水箱中的水，导致水温升高；然后，温度传感器监测水温变化，并将温度信号传送给数据记录器；最后，通过测量水的温度变化和燃料的消耗量，计算出燃料的热值。

总的来说，热量表通过测量燃料燃烧释放的热量来确定燃料的能量含量。

它的工作原理基于燃烧释放热量的基本原理，利用燃料燃烧后传递给水的热量来进行测量。

热量表在工业生产和科学研究中有着重要的应用价值，对于燃料的质量控制和能源利用效率的提高起着至关重要的作用。

通过以上的介绍，相信大家对热量表的工作原理有了更深入的了解。

热量表作为一种重要的测量仪器，在能源领域有着广泛的应用前景，它的工作原理也为我们提供了更多的思考和探索空间。

希望本文能够帮助大家更好地理解热量表的工作原理，为相关领域的研究和应用提供一些参考和帮助。

热量表工作原理
热量表是一种用于测量流体流经管道中的热量的仪器。

它的工作原理基于热传导定律和热量守恒定律。

当流体从管道中通过时，热量表中的传感器（通常是热敏电阻或热电偶）会受到流体传导的热量影响。

传感器会测量流体的温度差异，并将其转化为相应的电信号。

这个电信号经过放大和处理后，可以得到流体温度的准确测量值。

同时，热量表中还内置了流量传感器，用于测量流体在管道中的速度或质量流量。

流量传感器通常使用超声波或电磁波等技术，并能将流体流量转化为电信号。

热量计算是通过将流体温度差异与流体流量结合起来进行的。

热量表中的处理单元会根据流体的热容量和特定物质的热扩散系数来计算流经管道的热量。

最终，热量表会将热量转换为所需单位（如千焦或千瓦时）的热量值，并显示在仪表上供用户参考。

总的来说，热量表的工作原理是通过测量流体温度和流量，然后进行数学计算来确定流经管道的热量。

这种测量方法适用于各种液体或气体的热量测量，广泛应用于工业、建筑和能源领域中的流量计量和能量管理。

超声波热量表
超声波热量表是一种利用超声波流量传感器和温度传感器测量供水流量及供、回水温度差，进而测量及显示水流经热交换系统所释放或吸收的热量的仪表。

它通过两种传感器测得的物理量——热载体的流量和进出口的温度，再经过密度和热焓值的补偿及积分计算，才能得到热量值。

超声波热量表是一种高科技产品，包含机械、电子和信息技术。

与传统的水表、电表、煤气表相比，超声波热量表具有更复杂的设计和更高的技术含量。

它的优点包括无机械转动磨损部件，故障率低，使用寿命长；压力损失小，不易堵塞，准确度及稳定性高；可水平或竖直安装，满足用户的使用需求；带有M-BUS接口，可根据用户的需要实现远程自动抄表功能便于集中管理；断电保护功能等。

超声波热量表广泛应用于供暖、空调、制冷、热水器等民用热能表计领域，具有广阔的市场前景。

热量表检定规程引言本规程参照采用国际建议OIML R75-2002热量表和欧洲标准EN1434-2007热量表。

1 范围本规程适用于以水为介质的口径不大于200mm的热量表的首次检定和后续检定。

其他口径热量表可参考本规程检定。

2 引用文献本规程引用下列文献JJG643-2003 标准表法流量标准装置JJG 164-2000 液体流量标准装置JJF 1004-2004 流量计量名词术语及定义OIML R75-2002 Heat meters （热量表）EN 1434-2007 Heat meters（热量表）IEC 60751:2008 Industrial platinium resistance thermometer and platinium temperature sensors （工业铂电阻温度计和铂温度传感器）使用本规程时，应注意使用上述引用文献的现行有效版本。

3 术语与定义3.1 热量表Heat meter热量表是测量和显示载热液体经热交换设备所吸收（供冷系统）或释放（供热系统）热能量的仪表。

3.1.1组合式热量表Combined heat meter由独立的流量传感器、配对温度传感器和计算器组合而成的热量表。

3.1.2一体式热量表Complete heat meter由流量传感器、配对温度传感器和计算器组成，而组成后全部或部分不可分开的热量表。

3.2 热量表的组成部件Sub-assemblies of a heat meter本条款包括流量传感器、配对温度传感器和计算器等术语。

3.2.1 流量传感器Flow sensor在热交换系统中用于产生并可发出载热液体的流量信号的部件，该信号是载热液体体积流量或质量流量的函数。

3.2.2配对温度传感器Temperature sensor pair用于采集载热液体在热交换系统的入口和出口的温度信号的部件。

3.2.3计算器Calculator用于接收流量和温度的信号，并进行计算、累积、存储和显示热交换系统中所交换的热量的热量表部件。

探讨热量表的热量计量以及传感器的选型依据热量表的计量原理，介绍了常用的热量表的计量方法，对热量表选用的传感器进行了分类，对传感器的选型进行了研究。

标签：热量表；热量的计量；传感器的选型。

热量表是一种热力公司对热量进行收费的依据和方法，可以对能源进行节约20～30%。

由于我国现在的供热收费是按照房屋的平方进行收费的，收费的依据和对热量的消耗没有关系，因此造成了对能源的浪费。

在建筑节能的要求下，我们要推广热量表的使用，并且要使它符合国际的标准。

一、热量表的热量计量原理热量表是在热交换的环路中，载热液体对热能进行吸收或者转换的测量仪器，用规定的计量单位对热量进行显示。

热量表既可以对供热系统提供的供热量进行测量，也可以对供冷系统产生的吸热量进行测量。

在载热流体通过的上行管以及下行管安装一对温度的传感器，在流体的入口或者回流管上安装流量计，流量计发出脉冲信号，它与流量是成正比的，成对的温度传感器对温差显示模拟信号。

热量表使用3路的传感器信号，运用积算公式对热交换系统取得热量进行算出。

传热量的决定因素是载热的流体质量、比热容以及温度的变化等。

二、热量计量的方法1、直接焓差法通过对同一时刻用户流入和流出热能值的差值进行计算，将用户在瞬时的热量求出。

温度的测量精度值越高，数据表占到的存储空间越大。

例如如果实际测量的温度最小的温度值是0.01摄氏度，温度的变化范围设为0～110摄氏度，因此数据表要以0.01摄氏度作为温度的间隔，对11000组的数据进行存储。

要使用线性的插值近似计算技术，找到距离最近点对实际测量的温度进行计算得出焓值，这样就可以算出瞬时的热量。

这种方法非常的简单，人为的误差非常小。

2、常系数的焓差法这种方法的计算非常简便，因为定压的比热容是常数，所以程序的计算量就会大大的减少，但是流体的密度属于温度函数，因此要对密度进行温度的修正，不然计算结果会有很大的误差。

由于常系数的焓差法对温度的适应性非常差，不能在线的对定压的比热容进行温度的补偿。

组合式超声波热量表组合式超声波热量表是一种用于测量热量的仪器，它利用超声波技术和组合式传感器原理来实现对热量的准确测量。

本文将对组合式超声波热量表的原理、应用和优势进行详细介绍。

我们来了解一下组合式超声波热量表的原理。

组合式超声波热量表主要由超声传感器、温度传感器和流量传感器组成。

超声传感器通过发射和接收超声波来测量流体中的声速变化，进而计算出流体的流速。

温度传感器用于测量流体的温度。

通过测量流速和温度的变化，可以计算出流体的热量。

组合式超声波热量表具有多种应用场景。

首先，它被广泛应用于暖通空调系统中，用于测量供暖和制冷过程中的热量。

其次，它可以用于工业生产中的热量测量，例如石油化工、电力、冶金等领域。

此外，组合式超声波热量表还可以应用于水务管理、环保监测等领域，用于测量水的热量。

相比传统的热量表，组合式超声波热量表具有许多优势。

首先，它采用了非接触式测量原理，不受流体污染和腐蚀的影响，能够在恶劣环境下稳定运行。

其次，组合式超声波热量表具有较高的测量精度和稳定性，可以实现对热量的准确测量。

此外，它还具有较小的压力损失和较低的运行成本，能够节约能源和降低运行费用。

在实际使用中，组合式超声波热量表需要注意一些事项。

首先，安装时应选择合适的位置，避免影响测量精度。

其次，定期对热量表进行校准和维护，确保其正常运行。

此外，还需要注意保护热量表，避免受到外部物理损坏和电磁干扰。

组合式超声波热量表是一种先进的热量测量仪器，具有准确、稳定、节能等优势。

它在暖通空调、工业生产、水务管理等领域有着广泛的应用前景。

随着科技的不断进步，相信组合式超声波热量表将会在更多领域得到应用，并为我们的生活带来更多便利和效益。

标准型热计量表使用说明一、主要功能该型号热量表为整体式热量表，由基表、表壳、流量传感器(韦根模块)、温度传感器(Pt1000配对热电阻)、操作按键及LCD等部分组成。

系统的主要功能如下：1、流量采集1）自动采集流量信号并计算流量(流速)和累积流量(体积）。

2) 根据基表处水温的不同，采用不同的仪表流量系数，分25(常温)，55，90℃三种情况。

2、温度采集1）自动采集进水温度、出水温度并进行温差计算。

温度采集出错时，记录出错时间。

2 ) 温度采集范围：0-100℃。

3）为节约电池，当LCD有显示或有流量时才采集温度。

3、热量计算1) 温度采集正常时，计算供热系统散发的能量并累计进行热量计算。

2) 进水温度范围6—95℃，出水温度不低于5℃，进出水温差不低于 3℃4、电压监测自动进行电源电压监测。

但显示的电压不是电压的实际值，正常情况下显示3.6V，低压时显示0.0V。

5、时间功能1）根据内部时钟自动计算年月日(万年历)，累计上电后的工作时间和故障时间(小时数)。

2) 程序写入芯片后，系统上电才开始进行时钟累计，因此显示的日期与实际的日期可能不对应，可以利用按键进行调整。

另外，日期的变化时间与系统的上电时间也有关系，并不是在23点59分59秒的时候变化。

例如系统在10点30分25秒上电，上电后内部计数器从0开始计数，则到第二天的10点30分25秒时，内部计数器累计时间选到24小时，日期发生变化。

利用提供的时钟校正功能，可以进行时钟校正并使计数器从0点开始计数。

6、仪表流量系数、温度参数修正和时钟校正不同的热量表基表其流量系数可能会有微小的差别，批量生产时，程序写入的是统一的系数，必要时可以进行修正。

不同的热量表，电子元器件会有微小的差别，测温的PTl000也会有差别。

批量生产时，程序写入的是统一的温度参数，必要时可以进行修正。

采用提供的通讯程序和通讯设备，可以利用计算机与热表进行通讯,修改仪表流量系数、温度参数和系统的时钟。
