首饰失蜡铸造工艺流程图(精)

艺术品失蜡法精密铸造工艺失蜡铸造法失蜡铸造法,又有熔模法、拔蜡法、出蜡法等多种称谓,原理很简单,就是人们用了逆向思维——不是青铜器很复杂,做模翻范很困难嘛,那么就先用蜂蜡一类的虫蜡,做出一个与计划铸造出的青铜器一模一样的蜡样,由于蜡很软,可以雕琢得很精细；蜡样加工满意后,再在蜡样外面一遍遍胡涂细细的泥浆,慢慢地,蜡样便被严实地包裹住了,这层厚厚的泥也就成为了外范;待整个外范晾干了以后,便可将铜液通过注口倾泻到范中,随着高温铜液的注入,弥合在泥范中的蜡模便迅速融化,化为一缕青烟消失了,铜液则占据了蜡模的空间,冷却之后,去掉外范,与蜡模一模一样青铜器就诞生了;失蜡法铸造,制模工序复杂,能够“所见即所得”,保证铸出后的铜器与原有蜡模一致,而且多么难做的青铜器也能铸出来;用失蜡法铸造的铜器表面光滑,精度高,无需再打磨加工;因此,人们把失蜡法当作是冶铸史上的十分重要的发明;就是在今天,人们还采用失蜡法铸造飞机零件等精密构件;艺术品失蜡法精密铸造工艺,区别于一次成型沙铸法粗糙表现形式,表面细腻、精度高,能最大限度保持雕塑家原作的真实性;但工艺复杂,十几到制作程序,人工成本远远高于其他铸造法;有点贵,呵呵;能够完全掌握其工艺的企业全国也不过几家而已;网上未见公开的工艺程序,下面就简单的介绍一下：第一步就是翻硅胶模;把雕塑原模按工艺要求拆解,刷上硅胶;要求刷的均匀,纱布贴的合理,防止变形;然后在硅胶外部附上石膏,固定其型;1出蜡模：出蜡模要求操作人员工艺熟练,把石蜡灌注入硅胶外模中;灌注的要均匀,在结构薄弱的地方要灌注厚点;凉了就可以出蜡模了;这是艺术品做法,如果是工业件,可用泡沫代替作消失模;市面上有专门的加工泡沫的进口数控加工设备;2 修腊模：这是失蜡法精密铸造工艺最关键的地方;难点大;操作人员要有几年的功底;我去过好多地方,看了看;大部分厂家这里工艺缺陷比较大,主要是人的问题;修腊模最关键问题就是要与原模一致;不要破坏原模整体感觉及雕塑痕迹,只有这样才能体现原模雕塑家的东西;有时雕塑家自己修一下;修完腊模作上浇筑口就可以挂沙了;这里说明一下：一般做雕塑还真没有保留工艺部分照片的习惯,也就是最后装完照一下;这里大部分都是前两年作天津北安桥改造工程做雕塑灯时,工程需要留下的照片;呵呵;失蜡铸造法,又有熔模法、拔蜡法、出蜡法等多种称谓,原理很简单,就是人们用了逆向思维——不是青铜器很复杂,做模翻范很困难嘛,那么就先用蜂蜡一类的虫蜡,做出一个与计划铸造出的青铜器一模一样的蜡样,由于蜡很软,可以雕琢得很精细；蜡样加工满意后,再在蜡样外面一遍遍胡涂细细的泥浆,慢慢地,蜡样便被严实地包裹住了,这层厚厚的泥也就成为了外范;待整个外范晾干了以后,便可将铜液通过注口倾泻到范中,随着高温铜液的注入,弥合在泥范中的蜡模便迅速融化,化为一缕青烟消失了,铜液则占据了蜡模的空间,冷却之后,去掉外范,与蜡模一模一样青铜器就诞生了;失蜡法铸造,制模工序复杂,能够“所见即所得”,保证铸出后的铜器与原有蜡模一致,而且多么难做的青铜器也能铸出来;用失蜡法铸造的铜器表面光滑,精度高,无需再打磨加工;因此,人们把失蜡法当作是冶铸史上的十分重要的发明;就是在今天,人们还采用失蜡法铸造飞机零件等精密构件; 品失蜡法精密铸造工艺,区别于一次成型沙铸法粗糙表现形式,表面细腻、精度高,能最大限度保持雕塑家原作的真实性;但工艺复杂,十几到制作程序,人工成本远远高于其他铸造法;有点贵,呵呵;能够完全掌握其工艺的企业全国也不过几家而已;网上未见公开的工艺程序,下面就简单的介绍一下：第一步就是翻硅胶模;把雕塑原模按工艺要求拆解,刷上硅胶;要求刷的均匀,纱布贴的合理,防止变形;然后在硅胶外部附上石膏,固定其型;1出蜡模：出蜡模要求操作人员工艺熟练,把石蜡灌注入硅胶外模中;灌注的要均匀,在结构薄弱的地方要灌注厚点;凉了就可以出蜡模了;这是艺术品做法,如果是工业件,可用泡沫代替作消失模;市面上有专门的加工泡沫的进口数控加工设备;2 修腊模：这是失蜡法精密铸造工艺最关键的地方;难点大;操作人员要有几年的功底;我去过好多地方,看了看;大部分厂家这里工艺缺陷比较大,主要是人的问题;修腊模最关键问题就是要与原模一致;不要破坏原模整体感觉及雕塑痕迹,只有这样才能体现原模雕塑家的东西;有时雕塑家自己修一下;修完腊模作上浇筑口就可以挂沙了;这里说明一下：一般做雕塑还真没有保留工艺部分照片的习惯,也就是最后装完照一下;这里大部分都是前两年作天津北安桥改造工程做雕塑灯时,工程需要留下的照片;呵呵;挂沙挂沙的目的就是为了在蜡膜外面形成铸造型腔;这里我主要介绍挂砂;这是比较传统的工艺;要把做好的蜡膜放在水玻璃槽内一定时间,然后挂上细沙;每挂一遍,要晒透;然后再挂一遍;挂沙遍数和雕塑大小有一定关系;大点的要挂十几遍到二十遍;占用时间比较长;形成比较坚硬的外铸造型腔;这种工艺好处就是艺术品的表面处理细腻,不破坏雕塑家制作的笔触;基本保持雕塑原型的原貌,缺点就是周期长,成本高;有的企业有用石膏等方法做铸造型腔的,周期短,但表面处理稍差;挂沙完毕后,就可以把蜡膜的蜡通过加热的方法烤出来;这样砂型铸造型腔就做成立;铸造：铸造简单;和其它材料铸造一样,把铜水倒入砂型铸造型腔;就不介绍了打沙：铸造完毕要打沙;就是喷砂去掉铸造表面上的细沙;说说沙铸与蜡膜精铸的区别沙铸一般就是用木型做范模,做沙箱工装,砸沙成外摸铸造;优点是成本低、变形小,适合做几何形体的铸造件;但外表粗糙;由于其基本是用木型,量大了要用铝型;所以做的件数少了反而不合算;再说铸造件造型复杂也做不了,有的企业为了揽活,号称啥活都能做,理论上没问题,可以把复杂的形体分块;但实际现在的木型工根本不会做出如欧式花草的造型来,做的木型让你绝对晕倒;弄的客户定金交完了也没办法;沙铸还有一种办法就是树脂沙铸造;这比一般沙铸要好多了,其做法就是用树脂和沙结合,铸造外模比较坚硬,适合做一些造型比较复杂的形体;但其也有沙铸的通病,就是造型不能随意,也是要求能拔出砂型来;第一、二张照片是我以前做的工程,用树脂沙铸造的;这已经代表了沙铸最好的效果了;蜡膜精铸我介绍了不少了;它的优点就是你只要能做出来摸具,它就能铸造出来,雕塑人员或造型人员可以尽情发挥;当然就是成本要比沙铸高出许多罢了;第三张照片是以前做的工程的局部;这种复杂造型只能精铸;没人敢说沙铸能铸造出来;。

现代首饰制造行业常用的失蜡铸造工艺是由古代铸造工艺发展而来的。

距今5000多年前的新石器时代晚期，我国古代工匠就在青铜器的制造中广泛采用了失蜡铸造工艺。

当时的工匠根据蜂蜡的可塑性和热挥发性的特点，首先将蜂蜡雕刻成需要形状的蜡模，再在蜡模外包裹黏土并预留一个小洞，晾干后焙烧，使蜡模气化挥发，同时黏土则成为陶瓷壳体，壳体内壁留下了蜡模的阴模。

这时再将熔化的金属沿小孔注入壳体，冷却后打破壳体，即获得所需的金属铸坯。

现代失蜡铸造技术的基本原理并无二致，只不过更加复杂精密。

这主要体现在对蜡模的型位精确的要求更加严格。

现代工艺中蜡模的获得不只是对蜡的直接雕刻，还可以通过对金属原模（版）的硅胶模压得到阴模，再由硅胶阴模注蜡后得到蜡模。

浇铸材料也不再是黏土，而代以铸造石膏。

这样的产品比古代的铸件精细得多。

夏、商、周三代创造了灿烂辉煌的青铜文化，大量造型复杂、纹饰繁缛、工艺高超的青铜铸件流传至今。

春秋时期创造出失蜡法、叠铸法等先进技术， 铸成后的加工采用了镶嵌宝石、红铜以及错金技术。

到战国时又出现了鎏金工艺。

在春秋晚期，中国进入早期的铁器时代，及至战国，冶铁已非常盛行。

西汉时冶铁成为最大手工业部门，当时采用炒铁技术。

到了南北朝时又发明了灌钢法炼钢新技术，炼炉的鼓风设施亦有创造发明，汉代使用水力皮橐，宋代发明木风扇，明代改进为木风箱。

在商朝时，我们的祖先对于冶铸青铜器的技术已经非常纯熟，到了春秋时期则进入铁器时代，甚至到了战国中期以后，更发展出一整套的炼钢技术，包括了渗碳钢、百炼钢、炒钢、灌钢等等。

因为中国是世界上最早采用高炉炼铁的国家，所以在古时候炼铁技术是属于高水平的。

其次又在很早的时候就有了比较强的鼓风系统来加强炉子的温度，可以缩短冶炼的时间。

经历了渗碳钢、百炼钢、炒钢等过程，『灌钢法』的发明，是重要的里程碑。

方法是选出素质较高的铁矿，冶炼生铁后，再将液态生铁浇注在熟铁上，经过融炼使得铁渗碳而成为钢。

这种方法不但加快了冶铁的时间，并减少锻打的次数，而且操作方法简便，同时对后来的炼钢的技术产生深远的影响。

失蜡浇铸的工序流程失蜡浇铸的工序流程失蜡铸造工艺是由古代铸造工艺发展而来的。

距今5000多年前的新石器时代晚期，我国古代工匠就在青铜器的制造中广泛采用了失蜡铸造工艺。

当时的工匠根据蜂蜡的可塑性和热挥发性的特点，首先将蜂蜡雕刻成需要形状的蜡模，再在蜡模外包裹黏土并预留一个小洞，晾干后焙烧，使蜡模气化挥发，同时黏土则成为陶瓷壳体，壳体内壁留下了蜡模的阴模。

这时再将熔化的金属沿小孔注入壳体，冷却后打破壳体，即获得所需的金属铸坯。

现代失蜡铸造技术的基本原理并无二致，只不过更加复杂精密。

这主要体现在对蜡模的型位精确的要求更加严格。

现代工艺中蜡模的获得不只是对蜡的直接雕刻，还可以通过对金属原模（版）的硅胶模压得到阴模，再由硅胶阴模注蜡后得到蜡模。

浇铸材料也不再是黏土，而代以铸造石膏。

这样的产品比古代的铸件精细得多。

失蜡浇铸的工序流程是：压制胶模——开胶模——注蜡（模）——修整蜡模（焊蜡模）——种蜡树（——称重）——灌石膏筒——石膏抽真空——石膏自然凝固——烘焙石膏——熔金、浇铸——炸石膏——冲洗、酸洗、清洗（——称重）——剪毛坯（——滚光）。

下面分别讲述各个工序。

一．压制胶模制作胶模使用的胶是两面带沾胶的生橡胶片。

一般使用进口胶片，以Castaldo牌为多。

其中一种价格相对低一些，由于所含天然橡胶的成分较少，硫化后的硬度稍大，但压模时间较短，适合于经验比较丰富的开模师进行操作；另一种价格稍高，所含天然橡胶的充分较多，质地柔软，韧性十足，适合于花型较为复杂、轮廓尺寸细小、凸凹明显的银版压模，在取出蜡模时不易折断蜡模。

生胶片的保存必须注意控制其存放温度，在20℃以下一般可保存一年，在0~5℃保存时间可达到2~3年。

另外，也有一种预先制成一系列大小和厚度的橡胶模，其内壁有凸凹的连接脚，使用比较方便。

压制胶模的设备是（硫化）压模机，其主要部件由两块内带电阻丝和感温器件的加热板、定温器、定时器（有些型号没有此装置）等组成。

金银首饰铸造工艺(总10页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第1步：概念与设计——设计师将自己的构思手绘出草图，然后使用制图软件将草图以精确的尺寸进行电脑绘制，完成最初的设计图纸。

第2步：工匠雕刻蜡——首饰工匠参照设计图纸手工雕刻出蜡版，再利用失蜡浇铸的方法倒出银版，而蜡版的批量制作则需用银版压制橡胶模。

这是首饰**中要求最高的工序，所制银版必须光洁无痕，各部分结构合理，镶嵌宝石的位置尺寸准确无误。

第3步：胶模注蜡——橡胶模开好后进行注蜡操作。

注蜡机中的蜡应保持在70-75度之间，将蜡液注入胶膜，冷却后取出蜡模，依次重复，得到多件蜡模。

第4步：挑选配石——根据银版及蜡模，挑选大小、形状及颜色合适的配石。

第5步：完成蜡型——准备好此次批量制作时所需的所有蜡版。

第6步：种蜡树——将每个蜡环单独手工焊接到一根蜡棒上，最终得到一棵形状酷似大树的蜡树，准备进行浇铸。

第7步：称蜡树——种蜡树前先对橡胶底盘进行称重，种完蜡树再一次称重，两次称重的结果相减可以得出蜡树的重量，将蜡树的重量根据金或银的密度比例进行换算，得出进行浇铸的金属量。

第8步：灌石膏——将种好的蜡树连底盘一起套上不锈钢筒，并将相应重量的石膏浆沿钢筒内壁缓缓注入，没过蜡树，抽真空后自然防止6-12小时，使石膏凝固。

第9步：烘焙石膏——将石膏模进行烘焙，作用是脱蜡，干燥和浇铸保温。

第10步：取出石膏模——取出烘焙好的石膏模，并同时准备好需要浇铸的金属溶液第11步：浇注液体黄金——将已经熔化配好的金水，从水口注入。

第12步：离心工艺浇铸——使用真空感应离心浇铸机浇铸。

第13步：石膏模炸洗及清洗——铸造后的石膏模处于高温状态，从浇铸机取出后自然放置10-30分钟，再放入冷水中进行炸洗。

石膏由于收缩作用炸裂后，取出金树，用钢刷刷去大块的石膏，放入30%的氢氟酸中浸泡10分钟，夹出后冲洗，除去剩余石膏，直到金树表面干净。

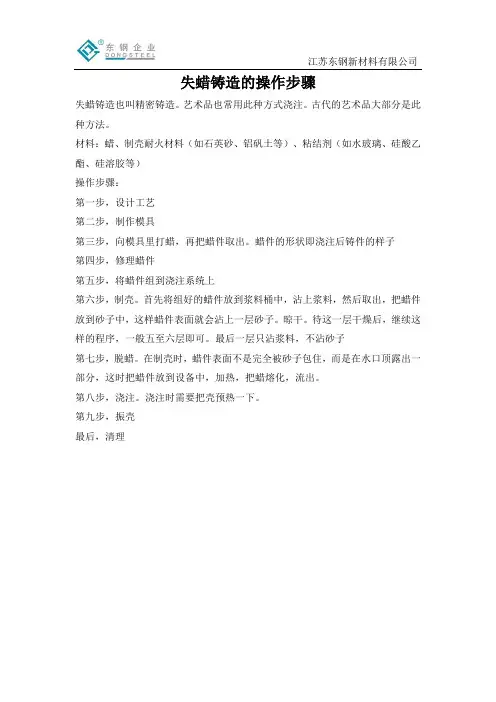

江苏东钢新材料有限公司
失蜡铸造的操作步骤
失蜡铸造也叫精密铸造。

艺术品也常用此种方式浇注。

古代的艺术品大部分是此种方法。

材料：蜡、制壳耐火材料（如石英砂、铝矾土等）、粘结剂（如水玻璃、硅酸乙酯、硅溶胶等）
操作步骤：
第一步，设计工艺
第二步，制作模具
第三步，向模具里打蜡，再把蜡件取出。

蜡件的形状即浇注后铸件的样子
第四步，修理蜡件
第五步，将蜡件组到浇注系统上
第六步，制壳。

首先将组好的蜡件放到浆料桶中，沾上浆料，然后取出，把蜡件放到砂子中，这样蜡件表面就会沾上一层砂子。

晾干。

待这一层干燥后，继续这样的程序，一般五至六层即可。

最后一层只沾浆料，不沾砂子
第七步，脱蜡。

在制壳时，蜡件表面不是完全被砂子包住，而是在水口顶露出一部分，这时把蜡件放到设备中，加热，把蜡熔化，流出。

第八步，浇注。

浇注时需要把壳预热一下。

第九步，振壳
最后，清理。

铸造工艺流程图铸造（founding）铸造是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。

铸造毛胚因近乎成形，而达到免机械加工或少量加工的目的降低了成本并在一定程度上减少了时间．铸造是现代机械制造工业的基础工艺之一。

铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。

②特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。

铸造工艺通常包括：①铸型（使液态金属成为固态铸件的容器）准备，铸型按所用材料可分为砂型、金属型、陶瓷型、泥型、石墨型等，按使用次数可分为一次性型、半永久型和永久型，铸型准备的优劣是影响铸件质量的主要因素；②铸造金属的熔化与浇注，铸造金属（铸造合金）主要有铸铁、铸钢和铸造有色合金；③铸件处理和检验，铸件处理包括清除型芯和铸件表面异物、切除浇冒口、铲磨毛刺和披缝等凸出物以及热处理、整形、防锈处理和粗加工等。

铸造工艺可分为三个基本部分，即铸造金属准备、铸型准备和铸件处理。

铸造金属是指铸造生产中用于浇注铸件的金属材料，它是以一种金属元素为主要成分，并加入其他金属或非金属元素而组成的合金，习惯上称为铸造合金，主要有铸铁、铸钢和铸造有色合金。

金属熔炼不仅仅是单纯的熔化，还包括冶炼过程，使浇进铸型的金属，在温度、化学成分和纯净度方面都符合预期要求。

为此，在熔炼过程中要进行以控制质量为目的的各种检查测试，液态金属在达到各项规定指标后方能允许浇注。

有时，为了达到更高要求，金属液在出炉后还要经炉外处理，如脱硫、真空脱气、炉外精炼、孕育或变质处理等。

熔炼金属常用的设备有冲天炉、电弧炉、感应炉、电阻炉、反射炉等。

不同的铸造方法有不同的铸型准备内容。

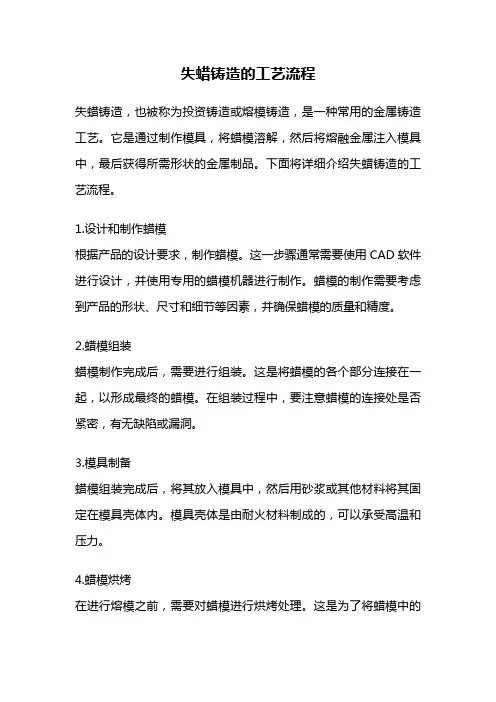

失蜡铸造的工艺流程失蜡铸造，也被称为投资铸造或熔模铸造，是一种常用的金属铸造工艺。

它是通过制作模具，将蜡模溶解，然后将熔融金属注入模具中，最后获得所需形状的金属制品。

下面将详细介绍失蜡铸造的工艺流程。

1.设计和制作蜡模根据产品的设计要求，制作蜡模。

这一步骤通常需要使用CAD软件进行设计，并使用专用的蜡模机器进行制作。

蜡模的制作需要考虑到产品的形状、尺寸和细节等因素，并确保蜡模的质量和精度。

2.蜡模组装蜡模制作完成后，需要进行组装。

这是将蜡模的各个部分连接在一起，以形成最终的蜡模。

在组装过程中，要注意蜡模的连接处是否紧密，有无缺陷或漏洞。

3.模具制备蜡模组装完成后，将其放入模具中，然后用砂浆或其他材料将其固定在模具壳体内。

模具壳体是由耐火材料制成的，可以承受高温和压力。

4.蜡模烘烤在进行熔模之前，需要对蜡模进行烘烤处理。

这是为了将蜡模中的水分和其他挥发性物质去除，以防止在熔模过程中产生气泡和缺陷。

蜡模烘烤通常在高温炉中进行，温度和时间根据蜡模的材料和尺寸而定。

5.蜡模熔化和排出将烘烤后的蜡模放入高温熔炉中进行熔化。

蜡模在高温下会完全熔化，并从模具中排出。

这一步骤是失蜡铸造的关键，需要确保蜡模完全熔化和排出，同时不损坏模具壳体。

6.模具预热和烘烤蜡模排出后，模具壳体需要进行预热和烘烤处理。

预热是为了在注入熔融金属之前，提前将模具壳体加热到适当的温度，以防止金属注入时产生温度差引起的变形或裂纹。

烘烤是在注入金属前，将模具壳体继续加热一段时间，以确保蜡模残留物完全燃烧。

7.熔融金属注入当模具壳体预热和烘烤完成后，将熔融金属预热至适当温度，然后通过倒入或压力注入的方式将金属注入模具壳体中。

注入金属的过程需要控制注入速度和压力，以避免产生气泡和缺陷。

8.冷却和固化金属注入模具壳体后，需要等待一段时间，让金属冷却和固化。

冷却时间根据金属的种类和厚度而定，通常需要数小时或数天。

在冷却过程中，模具壳体起到保护金属免受外界影响的作用，以确保金属能够完全固化。

失蜡铸造现代首饰制造行业常用的失蜡铸造工艺是由古代铸造工艺发展而来的。

距今5000多年前的新石器时代晚期，我国古代工匠就在青铜器的制造中广泛采用了失蜡铸造工艺。

当时的工匠根据蜂蜡的可塑性和热挥发性的特点，首先将蜂蜡雕刻成需要形状的蜡模，再在蜡模外包裹黏土并预留一个小洞，晾干后焙烧，使蜡模气化挥发，同时黏土则成为陶瓷壳体，壳体内壁留下了蜡模的阴模。

这时再将熔化的金属沿小孔注入壳体，冷却后打破壳体，即获得所需的金属铸坯。

现代失蜡铸造技术的基本原理并无二致，只不过更加复杂精密。

这主要体现在对蜡模的型位精确的要求更加严格。

现代工艺中蜡模的获得不只是对蜡的直接雕刻，还可以通过对金属原模（版）的硅胶模压得到阴模，再由硅胶阴模注蜡后得到蜡模。

浇铸材料也不再是黏土，而代以铸造石膏。

这样的产品比古代的铸件精细得多。

夏、商、周三代创造了灿烂辉煌的青铜文化，大量造型复杂、纹饰繁缛、工艺高超的青铜铸件流传至今。

春秋时期创造出失蜡法、叠铸法等先进技术，铸成后的加工采用了镶嵌宝石、红铜以及错金技术。

到战国时又出现了鎏金工艺。

在春秋晚期，中国进入早期的铁器时代，及至战国，冶铁已非常盛行。

西汉时冶铁成为最大手工业部门，当时采用炒铁技术。

到了南北朝时又发明了灌钢法炼钢新技术，炼炉的鼓风设施亦有创造发明，汉代使用水力皮橐，宋代发明木风扇，明代改进为木风箱。

在商朝时，我们的祖先对于冶铸青铜器的技术已经非常纯熟，到了春秋时期则进入铁器时代，甚至到了战国中期以后，更发展出一整套的炼钢技术，包括了渗碳钢、百炼钢、炒钢、灌钢等等。

因为中国是世界上最早采用高炉炼铁的国家，所以在古时候炼铁技术是属于高水平的。

其次又在很早的时候就有了比较强的鼓风系统来加强炉子的温度，可以缩短冶炼的时间。

经历了渗碳钢、百炼钢、炒钢等过程，『灌钢法』的发明，是重要的里程碑。

方法是选出素质较高的铁矿，冶炼生铁后，再将液态生铁浇注在熟铁上，经过融炼使得铁渗碳而成为钢。

这种方法不但加快了冶铁的时间，并减少锻打的次数，而且操作方法简便，同时对后来的炼钢的技术产生深远的影响。

PAGE24泽州铁货多是手工制作，用料为生铁。

经蜡模制作回收、熔铁、浇筑、打磨、后续加工等前后共68道工序，才能制作完成。

每一个产品从模具的设计到零件的铸造，再到成壶的修整，要经过62道冶制工序。

生产中，不仅要将本土传统文化以艺术的手法表现出来，还要融入现代工业设计理念和健康环保的生活理念，使产品附加值得到大幅度提升。

◆一把真正的铁壶，首先要经过设计师们绘铁在烧，技艺如水在沸腾——失蜡法铸造工艺简图图，讨论，定稿；然后需要经过工艺美术师的制模，雕花。

铁壶的胎模，一般都是以油蜡为原材料做成的。

一把壶，一般要经过几天、几周甚至几个月的时间来精雕细琢。

◆胎模做好之后，会被运到加工铸造车间进行下一步的加工，即在胎模的基础上进行第一次翻模。

模一般会被分成两块，然后进行拼合。

两个模具合并在一起固定之后，下一个环节便是“涮设计画图半成品铁壶铁水浇铸PAGE25科学之友 2016.08蜡”。

溶解后的蜡液，具有一定的流动性，必须在短时间内把它们充分地摇匀。

◆蜡模做好之后，便需要做铸件用的沙壳。

制沙壳，需要裹灰浆、沾沙粒等一系列连续工序，依旧需要熟练工的操作才行。

◆化蜡是注浆前的另一道工序，然后便是开炉、铸铁。

铁壶的铁水，是用铁锭来做原料的。

烧铁水的炉内温度可以达到1 800 ℃。

挑去铁炉里可以看到的渣滓，两个工人师傅分别从两边抬起烧热的坩埚，抬一锅铁水，分别注入放在沙堆里的模具里。

这时，沙做的模具需要加热到和铁水几乎一样的温度。

◆铁水缓缓流淌，散发出滚烫的热量，再经过一些时间冷却，一把铁壶就算成型了，但这远远不够，抛光、打磨、包装等一系列的后续工作依旧要许多人来做，一样不可少。

制模、雕花后期打磨修整手工雕刻制作沙壳修复蜡膜。

失蜡法精密铸造技术在首饰加工生产中的应用失蜡浇铸的工序流程是：压制胶模--开胶模--注蜡--修整蜡模--种蜡树--灌石膏筒--石膏抽真空--石膏自然凝固--烘焙石膏--熔金、浇铸--炸石膏--冲洗、酸洗、清洗--剪毛坯下面分别讲述各个工序1 ．压制胶模压胶模看似简单，其实其中也有许多细节必须讲究首先必须保证压模框和生胶片的清洁，压模之前应该尽可能地将压模框清洗干净，操作者清洗双手和工作台；其次要保证原版与橡胶之间不会粘连，要做到这一点，就应该优先使用银版，如果是铜版则应该将铜版镀银后再进行压模，因为铜版很容易与橡胶粘连在一起；再次就是要注意根据具体情况确定适当的硫化温度和时间--这两者不但基本符合某一个函数关系，而且还与胶模的厚度、长宽、原版的复杂程度有关，通常将压模温度定为150℃左右，如果胶模厚度在3层（约10mm），一般硫化时间为20~25分钟，如果是4层（约13mm）则硫化时间可为30~35分钟……依次类推，同时硫化温度与原版的复杂程度也有关系：如果原版是复杂、细小的款式，则应该降低硫化温度，延长硫化时间，反之如果温度过高，反而会影响压模的效果为了保证胶模在相当时期内可以使用，应该使胶模具有足够的厚度，因此一个胶模最少也应该使用3层生胶压制将生胶叠压好原版后应该使胶模整体略大于压模框，即长宽略大（能够用力压入压模框），胶模厚度在压入压模框后略高于框体平面约2mm2．开胶模开胶模在首饰工厂中是一项要求很高的技术，因为开胶模的好坏直接影响蜡模以及金属毛坯的质量，而且还直接影响胶模的寿命技术高超的开模师傅开出的胶模，在注蜡后基本没有变形、断裂、披风的现象，基本不需要修蜡、焊蜡，能够节省大量修整工时，得到较高的生产效率胶模通常采用四脚定位法，也就是说，开出的胶模有四个脚相互吻合固定，四脚之间的部分有采用直线切割的，也有采用曲线切割的一般的开模顺序（以开戒指胶模为例）如下：1）压过的胶模冷却至不烫手时，用剪刀剪去飞边，用尖嘴钳取下水口块，拉去焦壳2）将胶模水口朝上直立，从水口的一侧下刀，沿胶模的四边中心线切割，深度为2~4mm（可根据胶模大小适当调整），切开胶模四边3）从第一次下刀处切割第一个脚首先割开两个直边，深度为2~4mm，再用力拉开已切开的直边，沿45°切开一个斜边，形成一个直角三角形形状的脚这时切口的胶模两半部分应该有对应的阴、阳三角形脚相互吻合4）按照上一步的操作过程，依次切割出其余三个脚5）拉开第一次切开的脚，用刀片平稳地沿中线向内切割，一边切割一边向外拉开胶模，快到达水口线时要小心，用刀尖轻轻挑开胶模，露出水口再沿戒指外圈的一个端面切开戒指圈，直至戒指花头和镶口处6）花头的切割，这是开胶模中比较困难和复杂的步骤如果主石镶口是爪镶，切割花头就应该沿花头一侧两个爪的轴线切开，然后向花头另一侧的戒指外圈端面切割，直至切割到水口位置这时胶模已经被切成两半了，但还不能将银版取下7）切割留有镶口、花头的胶模部分取下银版8）开底就是怎样将蜡模容易从胶模取出3. 注蜡胶模开好后就可以进行注蜡操作了注蜡操作应该注意对蜡温、压力以及胶模的压紧等因素注蜡机中的加热器和感温器能够使蜡液达到并保持一定的温度通常注蜡机中蜡的温度应该保持在70~75℃之间，这样的温度能够保证蜡液的流动性如果温度过低，蜡液不易注满蜡模，造成蜡模的残缺；反之蜡液温度过高，又会导致蜡液从胶模缝隙处溢出或从注蜡口溢出，容易形成飞边或烫伤手指注蜡机蜡筒内的压力是由外接气泵提供的，一般应该保持在0.5~0.7at(或kgf/cm2)即0.051~0.071Bar之间，也可以根据蜡模的体积和复杂程度进行适当的调整4. 修整蜡模一般而言，注蜡后取出的蜡模都会或多或少地存在一些问题，如飞边、多重边、断爪、肉眼可见的砂眼、部分或整体结构变形、小孔不通、花头线条不清晰、花头搭边等等这些问题都会制约铸件的质量5 . 种蜡树蜡模经过修整后，需要种蜡树，才能进行进一步的操作种蜡树的基本要求是，蜡模要排列有序，关键是蜡模之间不能接触，既能够保持一定的间隙，又能够尽量多地将蜡模焊在蜡树上，也就是说，一棵蜡树上要尽量"种"上最多数量的蜡模，已满足批量生产的需要6. 灌石膏、抽真空将蜡树连底盘一起套上不锈钢筒（钢铃），在钢铃外面上包裹单面胶纸（胶纸最后应该高出钢铃上沿2cm左右）备用选择优质铸粉（以金信3G牌为例）1）拌石膏浆：按38%--40%的水粉比，将粉倒入称好的水中，搅拌2-3分钟；即可进行第一次抽真空（1~2分钟）2）注石膏：抽真空后将石膏浆沿钢铃的内壁缓缓注入，切忌将石膏浆直接倒在蜡树上，直至石膏浆没过蜡树约1cm，立即进行第二次抽真空抽真空3--4分钟完毕，自然放置1--2小时进行以保证石膏的凝固7 .烘焙石膏石膏模的烘焙是保证浇铸正常进行的最重要工序一般而言，18K金的铸模烘焙时间为6~12小时，铂金的铸模烘焙时间为12~20小时烘焙的作用主要有：脱蜡、干燥和浇铸保温以18K金的烘焙为例，脱蜡温度为0~350℃，保温时间2小时；干燥温度为350~700℃，保温时间2~3小时；浇铸保温温度为550~650℃，保温时间1~2小时一般的烘焙过程是：首先将电阻炉预热到起始温度，将石膏模水口向下放入炉中，以便使蜡液流出蒸发；在起始温区恒温1小时后，再以1~2小时的间隔逐步升/降温和恒温注意升温（或降温）速度应该保持在100~200℃/小时，否则升温过快容易形成石膏模的裂纹，严重的可能造成石膏模损坏或报废，升温过慢又容易造成遗蜡或石膏模干燥不彻底，影响铸件的质量石膏模的烘焙时间主要取决于金树的大小和复杂程度，可以根据具体情况进行调整以上操作如有操作不善，将会导致铸件有缺憾主要有以下常见现象：1．铸件表面有针刺或珠仔原因及解决措施：1）浆液太稠，应调整适当水粉比2）浆体内有残余气泡，应充分抽尽3）抽真空时间过长2．铸件表面粗糙.变色原因及解决措施：1）蜡型粗糙，选用优质蜡型材料2）失蜡温度过高.过程过急，失蜡温度不宜超过150℃3）石膏模型烧成温度过高，最终烧成温度不宜超过780℃4）浇注金属温度过高，降低金属液温度3．铸造不完全或有沙眼和穿洞原因及解决措施：1）金属液温度过低，保持铸造温度适宜2）铸模烧成不完全，按建议升温曲线烧成3）选用的金属材质不够好4．铸件表面有裂缝或飞边，原因及解决措施：1）浆液太稀，按建议水粉比2）铸造压力太高，降低到合理压力。
