中望CAD+2014培训内容一、新界面及功能简介1.Ribbon界面：各功能命令进行精心排列与设计，将常用及重要的功能放置在最便于用户浏览和点击的位置，双击即可开关。
也可在屏幕右下角的位置切换回经典界面。
2.双界面模式一键切换3.命令记不住，怎么寻找—按类或搜索4.工具选项板：动态图块切换视图和填充5.关联标注6.语音输入，并可进行语音管理7.更新与升级8.手势精灵：首次将Web 浏览器式的鼠标手势功能引入到CAD 行业，可以通过开启手势精灵并进行简单的设置，将用户常用的CAD 命令绑定到特定的鼠标手势轨迹上，即可通过按住鼠标右键并拖动对应轨迹来执行命令9.一键清屏10.图层合并：LAYMRG当有图纸中很多的图层，图元对象却很少，我们可以使用图层合并命令，使图纸瘦身。
11.TXTEXP：文字变线命令将文字炸开。
之后可将其进行s拉伸，然后填充渐变色。
二、常用快捷方式的高级用法1.对象特性：MA, BO(特殊图形面积的计算方法),OP(查找系统文件)，OS(设置捕捉模式)，TO，LW2.绘图及修改命令：SPL,XL，SC,RO,REG(SU,UNI),S,ML(散水),DIV3.尺寸标注：QD快速标注,LE快速引线标注,DLI线型标注,DCO连续标注,DBA基线标注,DRA半径标注,DAL对齐标注，DAN角度标注4.其他功能:ALI别名，QSE快速选择5.热键：F3对象捕捉开关键F5等轴侧平面切换F7栅格点显示状态切换F8光标正交切换F9光标捕捉F10极轴追踪F11对象捕捉F12命令栏显示。
三、易被忽视的CAD知识点和参数变量1.已经设置好的标注如何快速修改数值等属性—DDE、DED2.不需要的图层、属性等信息如何快速消除—PU3.如何快速选择同类文字替换文字样式—QSE4.如何快速认识中望软件的新功能—F1新功能介绍5.当绘制某一图层内容时，如何快速关闭其他图层—LAYI6.怎么切换英文或拼音的大小写—TCA7.突然死机怎样找回文件--RECOVER8.在用滚轮缩放时，跨度（速度）很大，影响了工作效率，怎么解决--ZOOMF在命令行输入“zoomfactor”，可以根据需要通过赋予新的值来控制滚轮的缩放跨度。

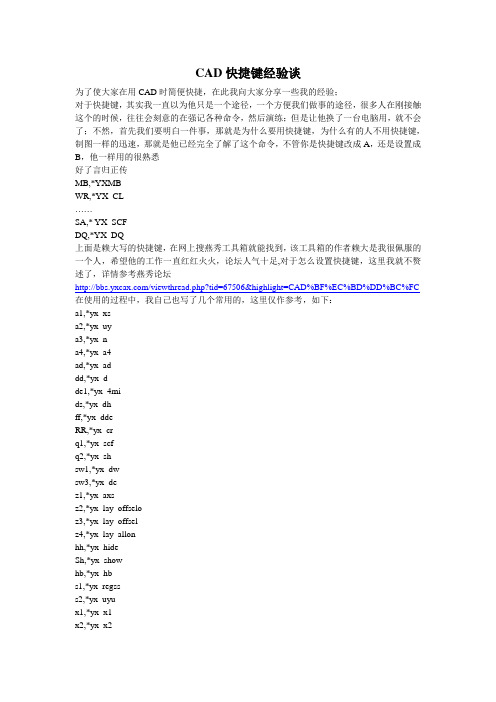

CAD快捷键经验谈为了使大家在用CAD时简便快捷，在此我向大家分享一些我的经验；对于快捷键，其实我一直以为他只是一个途径，一个方便我们做事的途径，很多人在刚接触这个的时候，往往会刻意的在强记各种命令，然后演练；但是让他换了一台电脑用，就不会了；不然，首先我们要明白一件事，那就是为什么要用快捷键，为什么有的人不用快捷键，制图一样的迅速，那就是他已经完全了解了这个命令，不管你是快捷键改成A，还是设置成B，他一样用的很熟悉好了言归正传MB,*YXMBWR,*YX_CL……SA,* YX_SCFDQ,*YX_DQ上面是赖大写的快捷键，在网上搜燕秀工具箱就能找到，该工具箱的作者赖大是我很佩服的一个人，希望他的工作一直红红火火，论坛人气十足,对于怎么设置快捷键，这里我就不赘述了，详情参考燕秀论坛/viewthread.php?tid=67506&highlight=CAD%BF%EC%BD%DD%BC%FC 在使用的过程中，我自己也写了几个常用的，这里仅作参考，如下：a1,*yx_xsa2,*yx_uya3,*yx_na4,*yx_a4ad,*yx_addd,*yx_dde1,*yx_4mids,*yx_dhff,*yx_ddeRR,*yx_crq1,*yx_scfq2,*yx_shsw1,*yx_dwsw3,*yx_dez1,*yx_axsz2,*yx_lay_offseloz3,*yx_lay_offselz4,*yx_lay_allonhh,*yx_hideSh,*yx_showhb,*yx_hbs1,*yx_regsss2,*yx_uyux1,*yx_x1x2,*yx_x2x3,*yx_x3各个命令的含义如下：A1→线型比例因子A2→设定坐标标注圆点A3→智能标注A4→设定线型为双点划线AD→标注刷子DD→线型标注DE1→四分之一镜像DS→坐标标注（该命令一般配合S2使用，顺序是S2→空格→选择原点→DS）FF→直径标注RR→旋转复制Q1→删除重复线Q2→设置当前文字标注高度SW1→对齐标注2SW2→其它螺丝SW3→线型标注2Z1→自动调整线型比例Z2→单独显示选定图层Z3→单独关闭选定图层Z4→所有图层全部打开HH→隐藏选定对象SH→显示所有隐藏对象HB→隐藏同名块S1→局部对象重生（RE是全部对象重生）S2→修改坐标标注原点X1→改变对象线型为连续线段X2→改变对象线型为中心线X3→改变对象线型为隐藏线还有一些常用命令，大家也可一参考下先说CAD自带的XL→构造线（其实这个命令用的还是蛮多的，还可以用它来画角度，XL→空格→A→空格→角度→空格→选择点）DDA→去除坐标关联DDI→直径标注DRA→半径标注AR→阵列RO→复制Ctrl+Shift+C→快速建立块（这个熟练以后，做块不在是问题）Ctrl+Shift+V→快速复制刚建立的块（该命令要和上一个一起用）OP→选项也有几个燕秀里面常用的，但是我没找到代码，这里就写一下含义，大家自己去发掘了DF→对齐标注FG→连接线段TY→直线修剪（也是TR的加强版）其中的设置当前图层工具栏十分的好用图层工具栏也好用下面是我CAD中的布局下面再说一下CAD的一般配置，由于本人使用的是CAD2004版本，因为用的比较顺手，一直也没换，还有更高级的版本，由于没怎么用过，也不好评价了，就看大家自己使用的情况了其次是打开和保存（图三）最后是用户系统配置（图四）最后说一下，燕秀工具箱2.6 在安装和使用中的问题和解决方法首先安装CAD标准版本，接着设置参数，步骤请看下面打开CA D→选项→配置文件（如图一，要一个一个添加进去，因为比较多所以添加一半的时候要注意点确定）→命令行输入MENU（这里就不介绍了，需要的朋友可以看看我的另一个文档/view/22b99a0b763231126edb117f.html）→找到文件sking.mnc（路径XX盘→…→模具库→模架库2→ROOT）→打开→安装燕秀工具箱（记得要先关闭CAD再装）→OK看见这篇文章的朋友请注意，要想完全发挥燕秀工具箱的作用，一定不能少了以下文件有需要的留下邮箱，注明燕秀工具箱模架库，由于本人上网时间不是很固定，没有及时回邮在这里先说声抱歉了！我的邮箱haibowenjin@以上纯属个人经验，如有不足还请包涵！——燕青风最后祝大家事业顺利，合家安康！。
燕秀工具箱自动定模胚大小插入模架
浩辰CAD燕秀模具2011提供了模具专用的标准件库，包括顶针、模胚、斜导柱等所有模具行业的标准件。
方便参数化的控制其尺寸，可视化的选择界面，极大的满足了用户在生产过程中的需要。
大幅度的缩短了生产时间，确保了高效的生产效率。
通过标准件的调用，还可以避免很多细节上的错误，确保其工程更高的准确性。
模胚在现在模具设计中都是使用的GB标准，目前国际上生产常用的模架的厂家有三家，分别是龙记（LKM）、明利（MINGLEE）环胜（EVER）。
而浩辰CAD燕秀模具2011软件全面包含了标准模胚，从模胚厂家、模胚类型、模胚型号、模胚规格等方面划分细致，如图一
图一燕秀工具箱-模胚
在已有零件模仁的情况下选择合适的模胚（模架）是至关重要的，下面我们来看一下如何使用燕秀工具箱自动插入模胚。
首先调用模胚命令【燕秀工具箱】-【模具标准件】-【模胚】调出图一的模胚对话框。
选择相应的模胚厂家、模胚类型、模胚型号后点击测量模仁的XY大小。
后点击产品对象中心点插入标准模架如图二
图二自动测量模胚尺寸
至此我们便快速插入了标准模架。
在此基础上午们可以继续使用浩辰CAD燕秀模具软件2011的其他标准件工具如顶针、水路、弹簧、定位环、斜导柱、垃圾钉等等命令进行模具2D图形的快速绘制。
*环境设置新建全部-----------------------------yx_newall 新建图层-----------------------------yx_lay_newall 新建文字样式-----------------------yx_newstyle 新建标注样式-----------------------yx_newdimsty 选项-----------------------------------yx_zdy 命令参考-----------------------------yx_mlck CAD 中毒修复----------------------yx_bdxf 打开燕秀工具箱目录--------------yx_yxml 燕秀模具技术论坛-----------------yx_yxlt 燕秀工具帮助-----------------------yx_help 关于燕秀工具箱--------------------yx_about*隐藏工具隐藏对象-----------------------------yx_hide 取消全部隐藏-----------------------yx_show 隐藏同名块--------------------------yx_sb 隐藏对象到A 组-------------------yx_hidea 取消A 组隐藏----------------------yx_showa 隐藏对象到B 组-------------------yx_hideb 取消B 组隐藏----------------------yx_showb*图层工具浏览图层-----------------------------yx_bl关闭选取图层-----------------------yx_lay_offsel 关闭选取外图层--------------------yx_lay_offselo 反向关闭图层-----------------------yx_lay_offp 打开全部图层-----------------------yx_lay_allon 锁定选取图层-----------------------yx_lay_locksel 锁定选取外图层--------------------yx_lay_locksell 反向锁定图层-----------------------yx_lay_lockp 解锁选取图层-----------------------yx_lay_unlocksel 解锁全部图层-----------------------yx_lay_allunlock 冻结选取图层-----------------------yx_lay_Freezesel 冻结选取外图层--------------------yx_lay_Freezeself 反向冻结图层-----------------------yx_lay_Freezep 解冻全部图层-----------------------yx_lay_allthaw 解冻,解锁,打开全部图层----------yx_lay_alltuo 将所有标注改变为dim 层--------yx_lay_dimall*设置当前图层将对象的图层置为当前-----------yx_ai_molc 上一个图层--------------------------yx_layerp设置当前图层为center 层--------yx_lay_set_center 设置当前图层为cool 层----------yx_lay_set_cool 设置当前图层为core 层----------yx_lay_set_core 设置当前图层为dim 层----------yx_lay_set_dim 设置当前图层为epin 层----------yx_lay_set_epin 设置当前图层为fromat 层--------yx_lay_set_fromat 设置当前图层为hatch 层---------yx_lay_set_hatch 设置当前图层为insert 层---------yx_lay_set_insert 设置当前图层为life 层------------yx_lay_set_life设置当前图层为moldbase-------yx_lay_set_moldbase 设置当前图层为part 层-----------yx_lay_set_part 设置当前图层为runner 层--------yx_lay_set_runner 设置当前图层为screw 层---------yx_lay_set_screw 设置当前图层为slide 层----------yx_lay_set_slide 设置当前图层为sp 层-------------yx_lay_set_sp 设置当前图层为spring 层--------yx_lay_set_spring 设置当前图层为std 层------------yx_lay_set_std 设置当前图层为temp 层----------yx_lay_set_temp 设置当前图层为text 层------------yx_lay_set_text*改变颜色改变对象颜色-------------------------yx_cv 改变对象颜色为1--------------------yx_c1 改变对象颜色为2--------------------yx_c2 改变对象颜色为3--------------------yx_c3 改变对象颜色为4--------------------yx_c4 改变对象颜色为5--------------------yx_c5 改变对象颜色为6--------------------yx_c6 改变对象颜色为7--------------------yx_c7 改变对象颜色为8--------------------yx_c8 改变对象颜色为9--------------------yx_c9将对象属性改为该层默认值-------yx_bylayerobj*改变线型改变对象线型比例因子------------------yx_xs 改变对象线型为Continuous-------------yx_x1 改变对象线型为CENTER---------------yx_x2 改变对象线型为HIDDEN---------------yx_x3 改变对象线型为DASHED---------------yx_x4 改变对象线型为PHANTOM------------yx_x5 改变颜色+线型+线型比例1------------yx_a1 改变颜色+线型+线型比例2------------yx_a2 改变颜色+线型+线型比例3------------yx_a3 改变颜色+线型+线型比例4------------yx_a4 改变颜色+线型+线型比例5------------yx_a5*标注加强工具线性标注(1)<加强>------------------yx_d 线性标注(2)<加强>------------------yx_de 对齐标注(1)<加强>------------------yx_dx 对齐标注(2)<加强>------------------yx_dw 坐标标注<加强>---------------------yx_da 半径标注<加强>---------------------yx_ddr 直径标注<加强>---------------------yx_dd 角度标注<加强>---------------------yx_dv 连续标注<加强>---------------------yx_dc 基线标注<加强>---------------------yx_db 快速标注<加强>---------------------yx_dq 快速引线标注<加强>---------------yx_q*标注超强工具计算打印区域标注文字高度-----------yx_aq 设置当前坐标原点-----------------------yx_uy 设定放大图原点--------------------------yx_uyf 设置当前标注文字高度-----------------yx_sh 智能标注-----------------------------------yx_n 坐标标注+连续标注---------------------yx_df 表面粗糙度标注--------------------------yx_ccd 批量坐标标注-----------------------------yx_ds 坐标标注(单点)--------------- -----------yx_dh 引线坐标标注-----------------------------yx_daq 线性直径标注-----------------------------yx_dde 对齐直径标注----------------------------yx_ddw 批量直径标注+半径标注--------------yx_dda 直径标注+半径标注(可加文字)------yx_dr*标注修改工具标注刷子------------------------------------yx_ad 标注删除------------------------------------yx_eed 修改标注文字高度------------------------yx_dth 修改坐标标注原点------------------------yx_uyu 修改引线坐标标注原点------------------yx_uyq 修改标注精度------------------------------yx_dup 修改角度标注精度------------------------yx_daup 修改标注是否消零------------------------yx_dtz 修改标注比例因子------------------------yx_dsc 修改标注文字颜色------------------------yx_dtc 修改尺寸线颜色---------------------------yx_dcc 修改尺寸界线颜色------------------------yx_dec 添加公差------------------------------------yx_dg 添加标注文字边框------------------------yx_dtk 翻转标注文字方向-------------------------yx_dfz 坐标标注尺寸界线变直------------------yx_daf 坐标标注文字重叠整理------------------yx_daz 线性标注文字重叠整理------------------yx_ddz*标注检查工具检查坐标标注原点个数------------------yx_cuy 检查坐标标注定义点是否正确---------yx_cda 检查标注点上是否有对象---------------yx_cdd 检查全部标注是否有公差---------------yx_cdt 检查标注测量值是否被修改------------yx_cde 检查全部标注的比例因子---------------yx_cds*标注文字工具标注文字还原----------------------------yx_dty 文字前加数量----------------------------yx_dn 文字前加螺丝数量----------------------yx_dm 文字后加拔模斜度<单边>-------------yx_ds1 文字后加拔模斜度<双边>-------------yx_ds2 文字前加%%c-----------------------------yx_d1 文字后加%%d-----------------------------yx_d2 文字前加M--------------------------------yx_d3 文字后加(ref)---------- ---------------- ----yx_d4 文字前加%%p------------------------------yx_d5 文字前后加()-------------------------------yx_d6 文字前后加<>-----------------------------yx_d7 文字后加X45%%D-----------------------yx_d8 添加文字(自定义1)-------- --------------yx_at1 添加文字(自定义2)-------- --------------yx_at2 添加文字(自定义3)-------- --------------yx_at3 文字后加(镶针)-------------- -------------yx_da1 文字后加(司筒)-------------- -------------yx_da2 文字后加(穿丝孔)------------ ------------yx_da3 文字后加(盲孔)--------------- ------------yx_da4 文字后加(通孔)--------------- ------------yx_da5 文字后加(全周)--------------- ------------yx_da6 文字后加(直身)--------------- ------------yx_da7 文字后加(无斜度)------------ ------------yx_da8*模具标准件零件库-----------------------------yx_k 模胚--------------------------------yx_mb 水路--------------------------------yx_cl 顶针--------------------------------yx_et 弹簧--------------------------------yx_tf 内六角螺丝-----------------------yx_sw 定位环/唧咀----------------------yx_sprue 热流道-----------------------------yx_hs 支撑柱-----------------------------yx_sp 斜导柱-----------------------------yx_ag 垃圾钉-----------------------------yx_lp 限位块-----------------------------yx_xw 中托司-----------------------------yx_egp 直齿轮-----------------------------yx_ge 穿丝孔-----------------------------yx_es 其他螺丝--------------------------yx_sw2 三板模相关-----------------------yx_sbm*模具工具BOM--------------------------------yx_bm 球标编号---------------------------yx_qb 定料尺寸---------------------------yx_dt 小标题------------------------------yx_cj 修改版次---------------------------yx_ve 局部放大---------------------------yx_jbfd 组立图3D 输出-------------------yx_asmout 输入图元自动分层---------------yx_fc 顶针过滤---------------------------yx_ewe 顶针数量统计---------------------yx_etu 顶针坐标列表---------------------yx_ety 顶针孔输出清理------------------yx_exe 模仁角避空------------------------yx_mk*模具资料塑料资料---------------------------------yx_pi 模具钢材资料---------------------------yx_pm AutoCAD 使用技巧--------------------yx_pc 注塑不良解決方法---------------------yx_pe 塑胶模具经典结构---------------------yx_pg 塑胶模具设计注意事项---------------yx_py*计算工具 命令行计算器 Windows 计算器重量计算-----------------------------yx_cm 斜顶角度计算-----------------------yx_ca 承板厚度计算-----------------------yx_cs 三板模导柱变形量计算-----------yx_cg*线工具智能中心线------------------------------yx_cen 删除重复线------------------------------yx_scf 自动调整线型比例---------------------yx_axs 画剖面线---------------------------------yx_sec 画截断线---------------------------------yx_sx 画折断线---------------------------------yx_kl 画圆柱断面线---------------------------yx_hl 画线修剪---------------------------------yx_tt 直线修剪---------------------------------yx_ty 连接线段---------------------------------yx_ff 智能连接---------------------------------yx_fd 双边偏移---------------------------------yx_ou 动态拉长---------------------------------yx_yl 直线两端延长---------------------------yx_yt 计算多线条的总长度------------------yx_ln 检查线段是否断开---------------------yx_chl 样条曲线转圆弧(线割用)-------------yx_sl 直样条曲线转直线(UG 图)-----------yx_zs 等分线条---------------------------------yx_dfx 重复打断于点---------------------------yx_break 直线交点打断---------------------------yx_ol 水平构造线------------------------------yx_hh 垂直构造线------------------------------yx_vv 直线转构造线---------------------------yx_xc*块工具编辑块----------------------------------yx_eb 替换块----------------------------------yx_bg 块旋转还原----------------------------yx_bf 统计块的数量-------------------------yx_bs 块坐标值零数转整数----------------yx_ec 统一块内对象图层-------------------yx_baa 统一块内对象颜色-------------------yx_bac 复制块内图元-------------------------yx_bc 分解含属性的块保持属性值-------yx_ebt 修改图块名----------------------------yx_bre 建立匿名块----------------------------yx_nb 匿名块转有名块----------------------yx_bun 有名块转匿名块----------------------yx_bnu 分解所有组----------------------------yx_eg*圆工具圆弧转圆-------------------------------yx_ac 圆坐标列表----------------------------yx_cty 圆数量统计----------------------------yx_ctu 批量修改圆,圆弧半径---------------yx_edr*常用工具快速旋转-------------------------------yx_roo快速旋转复制-------------------------yx_crr保存视图-------------------------------yx_vs对象快速过滤-------------------------yx_ew对象匹配过滤-------------------------yx_eq标记选取记号-------------------------yx_bj选取标记后的对象-------------------yx_bx以直线镜像----------------------------yx_ml4分之1镜像--------------------------yx_4mi 4分之1旋转复制--------------------yx_4rc画箭头----------------------------------yx_jtZ轴归零-------------------------------yx_zg局部对象重生-------------------------yx_regss 未知角度转正-------------------------yx_rh相同比例重复缩放-------------------yx_ss相同角度重复旋转-------------------yx_rr相同距离重复移动-------------------yx_mm 相同距离重复复制-------------------yx_cc清理全部垃圾--------------------------yx_pu删除垃圾文件--------------------------yx_lj缩放范围清理保存--------------------yx_fs缩放范围清理保存退出--------------yx_fcc *文字工具词库-------------------------------------yx_ck连续命名-------------------------------yx_mj修改文字高度-------------------------yx_th文字分解<变成线>-------------------yx_txtexp *旋转旋转旋转+1度---------------------------yx_e1旋转-1度---------------------------yx_r1旋转+2度---------------------------yx_e2旋转-2度---------------------------yx_r2旋转+3度---------------------------yx_e3旋转-3度---------------------------yx_r3旋转+45度--------------------------yx_e45旋转-45度--------------------------yx_r45旋转+90度--------------------------yx_e4旋转-90度--------------------------yx_r4旋转+180度-------------------------yx_r5 *旋转复制旋转复制------------------------------yx_cr旋转复制+1度-----------------------yx_ce1旋转复制-1度------------------------yx_cr1旋转复制+2度-----------------------yx_ce2旋转复制-2度------------------------yx_cr2旋转复制+3度-----------------------yx_ce3旋转复制-3度-----------------------yx_cr3旋转复制+45度---------------------yx_ce45旋转复制-45度----------------------yx_cr45旋转复制+90度---------------------yx_ce4旋转复制-90度----------------------yx_cr4旋转复制+180度--------------------yx_cr5*延长/偏移延长/偏移---------------------yx_y yx_oo延长/偏移0.1 -------------- yx_y01 yx_o01 延长/偏移0.2 -------------- yx_y02 yx_o02 延长/偏移0.3 -------------- yx_y03 yx_o03 延长/偏移0.5 -------------- yx_y05 yx_o05 延长/偏移1.0 -------------- yx_y1 yx_o1延长/偏移2.0 -------------- yx_y2 yx_o2延长/偏移3.0 -------------- yx_y3 yx_o3延长/偏移4.0 -------------- yx_y4 yx_o4延长/偏移5.0 -------------- yx_y5 yx_o5延长/偏移6.0 -------------- yx_y6 yx_o6延长/偏移7.0 -------------- yx_y7 yx_o7延长/偏移8.0 -------------- yx_y8 yx_o8延长/偏移9.0 -------------- yx_y9 yx_o9延长/偏移10 --------------- yx_y10 yx_o10 延长/偏移20 --------------- yx_y20 yx_o20 延长/偏移30 --------------- yx_y30 yx_o30 延长/偏移50 --------------- yx_y50 yx_o50*倒角/倒圆角倒角/倒圆角------------------- yx_g yx_f 倒角/倒圆角0.1 --------------yx_g01 yx_f01 倒角/倒圆角0.2 --------------yx_g02 yx_f02 倒角/倒圆角0.3 --------------yx_g03 yx_f03 倒角/倒圆角0.5 --------------yx_g05 yx_f05 倒角/倒圆角1.0 --------------yx_g1 yx_f1 倒角/倒圆角2.0 --------------yx_g2 yx_f2 倒角/倒圆角3.0 --------------yx_g3 yx_f3 倒角/倒圆角4.0 --------------yx_g4 yx_f4 倒角/倒圆角5.0 --------------yx_g5 yx_f5 倒角/倒圆角6.0 --------------yx_g6 yx_f6 倒角/倒圆角7.0 --------------yx_g7 yx_f7 倒角/倒圆角8.0 --------------yx_g8 yx_f8 倒角/倒圆角9.0 --------------yx_g9 yx_f9 倒角/倒圆角10 ---------------yx_g10 yx_f10 倒角/倒圆角20 ---------------yx_g20 yx_f20 倒角/倒圆角30 ---------------yx_g30 yx_f30 倒角/倒圆角50 --------------- yx_g50yx_f50*绘图 直线 构造线 多段线 正多边形 矩形 圆弧 圆修订云线 样条曲线 椭圆 椭圆弧 插入块 创建块 点图案填充 面域 表格多行文字*修改 删除复制对象 镜像 偏移 阵列 移动 旋转 缩放 拉伸 修剪 延伸打断于点 打断 倒角 圆角 分解*对象捕捉 临时追踪点 捕捉自捕捉到端点 捕捉到中点 捕捉到交点捕捉到外观交点 捕捉到延长线 捕捉到圆心 捕捉到象限点 捕捉到切点 捕捉到垂足 捕捉到平行线 捕捉到插入点 捕捉到节点 捕捉到最近点 无捕捉对象捕捉设置*缩放 窗口缩放 动态缩放 比例缩放 中心缩放 缩放对象 放大 缩小全部缩放 范围缩放以下是附加文档，不需要的朋友下载后删除，谢谢顶岗实习总结专题13篇第一篇:顶岗实习总结为了进一步巩固理论知识，将理论与实践有机地结合起来，按照学校的计划要求，本人进行了为期个月的顶岗实习。
2.下面是燕秀工具箱快捷键定义方法,文档下方有快捷键功能介绍，和整理好的的快键键3.1装完燕秀工具箱的CAD打开后会处出现燕秀工具条4.单击点击CAD中出现的燕秀工具条会出一选择界面，第二项现环境设置，3鼠标移动到上面会出先另一选择界面，点击自定义快捷键弹出下面图框，里面介绍可以看一下,看不懂也没关系，不用管它直接点确定弹出下面TXT文本，这里面都是CAD自带快捷命令什么都不要动，否则会带导致CAD中自带快捷命令有些就不能用了，4拖动滚动条到最下面，Noxlate;DONOTREMOVE到此处就把你想要的快捷指令复制进来关闭，保存5，上面的做完后要重新加载快捷键，方法如下:a单击点击CAD中出现的燕秀工具条会出一选择界面，b鼠标移动到第二项环境设置出现选择框，点击重新加载快捷键文件（R），到此处快捷键加载就完成了。
下面是快捷键所表达的功能MLCK,＊YX_MLCK;环境设置NA，＊YX_NEWALL新建全部NL，*YX_LAY_NEWALL新建常用图层NS，＊YX_NEWSTYLE新建常用文字样式ND,*YX_NEWDIMSTY新建YanXiu标注样式STM,*YX_STM设置当前线型为公制;隐藏工具HY,＊YX_HIDE隐藏对象HU，*YX_SHOW取消全部隐藏H6，*YX_HIDEA隐藏对象到A组U6,＊YX_SHOWA取消A组隐藏H7，*YX_HIDEB隐藏对象到B组U7，＊YX_SHOWB取消B组隐藏;图层工具BL,*YX_BL浏览图层LO，*YX_LAY_OFFSEL关闭选取图层LOO，＊YX_LAY_OFFSELO关闭选取以外的图层LOP，＊YX_LAY_OFFP反向关闭图层LUO,*YX_LAY_ALLON全部图层已打开LL，＊YX_LAY_LOCKSEL锁定选取图层LLL，＊YX_LAY_LOCKSELL锁定选取以外的图层LLP,＊YX_LAY_LOCKP反向锁定图层LLU,＊YX_LAY_UNLOCKSEL解锁选取图层LUL,＊YX_LAY_ALLUNLOCK全部图层已解锁LF,＊YX_LAY_FREEZESEL冻结选取图层LFF,＊YX_LAY_FREEZESELF冻结选取以外的图层LFP,*YX_LAY_FREEZEP反向冻结图层LUF，＊YX_LAY_ALLTHAW全部图层已解冻LUU，＊YX_LAY_ALLTUO全部图层已解冻，解锁,打开KDA，＊YX_LAY_DIMALL将所有标注改变为dim层KDTA，＊YX_LAY_DIMTMPALL；设置当前图层AI_MOLC,＊YX_AI_MOLCLC，*YX_LAY_SET_CENTER中心线层LCO，＊YX_LAY_SET_COOL水路层LCR，＊YX_LAY_SET_CORE模仁层LD,*YX_LAY_SET_DIM标注层LDT，＊YX_LAY_SET_DIM_TEMP临时标注层LE,＊YX_LAY_SET_EPIN顶针层LFR,*YX_LAY_SET_FROMAT产品层LH，＊YX_LAY_SET_HATCH填充层LI，＊YX_LAY_SET_INSERT镶件层LA，＊YX_LAY_SET_LIFE斜顶层LM,＊YX_LAY_SET_MOLDBASE模胚层LP,＊YX_LAY_SET_PART产品层LR,*YX_LAY_SET_RUNNER流道层LS,*YX_LAY_SET_SCREW螺丝层LSL,＊YX_LAY_SET_SLIDE滑块层LSP，＊YX_LAY_SET_SP撑头层LST,＊YX_LAY_SET_STD标准件层LSR,*YX_LAY_SET_SPRING弹弓层LTE,*YX_LAY_SET_TEMP临时层LT,＊YX_LAY_SET_TEXT文字层;线工具CE，*YX_CEN智能中心线AXS,*YX_AXS自动调整线型比例SEC，*YX_SEC画剖面线SX,＊YX_SX画截断线KL,＊YX_KL画截断线HL,*YX_HL画截断线TT,＊YX_TT画线修剪TY，＊YX_TY直线修剪FF,*YX_FF连接线段FD，*YX_FD智能连接CHL，*YX_CHL检查线段是否断开AS,＊YX_AS不规则圆弧修正SL,＊YX_SL样条曲线转圆弧（线割用) OU,＊YX_OU双边偏移YL，＊YX_YL动态拉长LLM,*YX_LM合并线段YT，＊YX_YT直线两端延长STS，*YX_STS样条曲线去除相切LN,*YX_LN计算多线条的总长度DFX,*YX_DFX等分线条BN,*YX_BREAK重复打断于点OL，＊YX_OL直线交点打断HH，*YX_HH垂直构造线VV,*YX_VV水平构造线XC，*YX_XC直线转构造线;圆工具AC,*YX_AC圆弧转圆CTY,＊YX_CTY圆坐标列表CTU,*YX_CTU圆数量统计ER,＊YX_EDR批量修改圆，圆弧半径；块工具EB,*YX_EB编辑块BG,*YX_BG替换块BF,＊YX_BF块旋转还原BS，＊YX_BS统计块的数量EC，＊YX_EC坐标值零数转整数（整理顶针) BC，＊YX_BC复制块内图元EBT,＊YX_EBT分解含属性的块保持属性值BRE，*YX_BRE修改图块名NB，＊YX_NB建立匿名块BUN,＊YX_BUN匿名块转有名块BNU,*YX_BNU有名块转匿名块EG，*YX_EG分解所有组EUG,＊YX_EUG分解所有匿名组;旋转E1,＊YX_E1旋转+1度R1,*YX_R1旋转—1度E2,＊YX_E2旋转+2度R2,＊YX_R2旋转-2度E3，*YX_E3旋转+3度R3，＊YX_R3旋转-3度E45，＊YX_E45旋转+45度R45,＊YX_R45旋转-45度E4，＊YX_E4旋转+90度R4，*YX_R4旋转—90度R5，＊YX_R5旋转+180度；旋转复制CR,*YX_CR旋转复制CE1,＊YX_CE1旋转复制+1度CR1,＊YX_CR1旋转复制-1度CE2,＊YX_CE2旋转复制+2度CR2,＊YX_CR2旋转复制—2度CE3,＊YX_CE3旋转复制+3度CR3,＊YX_CR3旋转复制-3度CE45，*YX_CE45旋转复制+45度CR45，＊YX_CR45旋转复制—45度CE4,*YX_CE4旋转复制+90度CR4，＊YX_CR4旋转复制—90度CR5，＊YX_CR5旋转复制+180度;颜色工具CV,＊YX_CV改变对象颜色C1，*YX_C1改变对象颜色为红色C2,＊YX_C2改变对象颜色为黄色C3,＊YX_C3改变对象颜色为绿色C4,*YX_C4改变对象颜色为青色C5,*YX_C5改变对象颜色为蓝色C6，*YX_C6改变对象颜色为洋红C7，*YX_C7改变对象颜色为白色C8,*YX_C8改变对象颜色为灰色C9,＊YX_C9改变对象颜色为浅灰色KBL,*YX_BYLAYEROBJ将对象属性改为该层默认值XS，＊YX_XS改变对象线型比例因子X1，*YX_X1改变对象线型为Continuous X2，*YX_X2改变对象线型为CENTER X3，＊YX_X3改变对象线型为HIDDEN X4，＊YX_X4改变对象线型为CENTER X5,*YX_X5改变对象线型为PHANTOM A1，＊YX_A1改变线性+颜色+比例1A2，＊YX_A2改变线性+颜色+比例2A3,*YX_A3改变线性+颜色+比例3A4，*YX_A4改变线性+颜色+比例4A5，*YX_A5改变线性+颜色+比例5;常用工具VS,＊YX_VS保存视图EW,*YX_EW对象快速过滤EQ，＊YX_EQ对象匹配过滤ML，*YX_ML以直线镜像4MI，*YX_4MI4分之1镜像4RC，*YX_4RC4分之1旋转复制JT，*YX_JT画箭头REGSS,*YX_REGSS局部对象重生RH，＊YX_RH未知角度转正SS,＊YX_SS相同比例重复缩放RR,＊YX_RR相同角度重复旋转MM，*YX_MM相同距离重复移动CC,＊YX_CC相同距离重复复制PU，＊YX_PU清理全部垃圾LJ,*YX_LJ删除垃圾文件FS，*YX_FS清理保存FCC，＊YX_FCC清理保存退出;文字工具CK，*YX_CK词库MJ，*YX_MJ连续命名TH,*YX_TH修改文字高度TE,*YX_TXTEXP文字分解；计算工具CM,＊YX_CM重量计算CA，＊YX_CA斜顶角度计算CS，＊YX_CS承板厚度计算CG,*YX_CG三板模导柱变形量计算；模具工具BM,＊YX_BMBOMDT,*YX_DT定料尺寸CJ，*YX_CJ小标题VE,＊YX_VE修改版次JB,*YX_JBFD局部放大AU,＊YX_ASMOUT组立图3D输出EWE,*YX_EWE顶针过滤ETU,＊YX_ETU顶针数量统计ETY,＊YX_ETY顶针坐标列表EXE，*YX_EXE顶针孔输出清理MK,*YX_MK模仁角避空;模具资料PI,＊YX_PI塑料资料PM，＊YX_PM模具钢材资料PC,＊YX_PCAutoCAD使用技巧PE，*YX_PE注塑不良解決方法PG,＊YX_PG塑胶模具经典结构PY，＊YX_PY塑胶模具设计注意事项；模具标准件K，*YX_K零件库MB，＊YX_MB模胚CL,＊YX_CL水路ET，＊YX_ET顶针TF，＊YX_TF弹簧SW，*YX_SW内六角螺丝SR，＊YX_SPRUE定位环/唧咀HS,*YX_HS热流道SP,*YX_SP支撑柱AG，＊YX_AG斜导柱LP,*YX_LP垃圾钉XW，＊YX_XW限位块EGP,*YX_EGP顶针板导柱GE,*YX_GE直齿轮ES，＊YX_ES穿丝孔SW2,*YX_SW2其他螺丝SBM,*YX_SBM三板模相关；标注加强工具DQ，*YX_DQ快速标注D,*YX_D线性标注DE,*YX_DE线性标注(2）DX，*YX_DX对齐标注(1)DW,*YX_DW对齐标注(2)DA,*YX_DA坐标标注DDR,*YX_DDR半径标注DD,＊YX_DD直径标注DV,＊YX_DV角度标注DC,＊YX_DC连续标注DB,＊YX_DB基线标注Q，*YX_Q快速引线标注；标注超强工具AQ,＊YX_AQ计算打印区域标注文字高度UY，*YX_UY设置当前坐标原点SH，＊YX_SH设置当前标注文字高度N,*YX_N智能标注DF,*YX_DF坐标标注+连续标注CCD,*YX_CCD表面粗糙度标注DS,*YX_DS批量坐标标注DH,*YX_DH坐标标注（单点）DAQ,＊YX_DAQ引线坐标标注DDE,*YX_DDE线性直径标注DDW，*YX_DDW对齐直径标注DDA,*YX_DDA批量直径标注+半径标注DR,*YX_DR直径标注+半径标注(可添加文字）；标注修改工具AD,＊YX_AD标注刷子EED，*YX_EED标注删除DTH,*YX_DTH修改标注文字高度UYU,*YX_UYU修改坐标标注原点UYQ，*YX_UYQ修改引线坐标标注原点DUP,＊YX_DUP修改标注精度DAUP，*YX_DAUP修改角度标注精度DTZ，＊YX_DTZ修改标注是否消零DSC,＊YX_DSC修改标注比例因子DTC，*YX_DTC修改标注文字颜色DCC，*YX_DCC修改尺寸线颜色DEC,＊YX_DEC修改尺寸界线颜色DG，＊YX_DG添加公差DTK,*YX_DTK添加标注文字边框DFZ,*YX_DFZ翻转标注文字方向DAF，*YX_DAF坐标标注尺寸界线变直DAZ,*YX_DAZ坐标标注文字重叠整理DDZ，＊YX_DDZ线性标注文字重叠整理SDTA，＊YX_SDTA所有标注已改变到当前标注样式；标注检查工具CUY，＊YX_CUY检查坐标标注原点个数CDA，*YX_CDA检查坐标标注定义点是否正确CDT,＊YX_CDT检查全部标注是否有公差CDE,*YX_CDE检查标注测量值是否被修改CDS，*YX_CDS检查全部标注的比例因子;标注文字工具DTY，*YX_DTY标注文字还原DN,*YX_DN文字前加数量DM，*YX_DM文字前加螺丝数量DS1,*YX_DS1文字后加拔模斜度〈单边> DS2，*YX_DS2文字后加拔模斜度<双边〉D1，*YX_D1文字前加％%cD2,*YX_D2文字后加%％dD3，*YX_D3文字前加MD4,*YX_D4文字后加（ref）D5,＊YX_D5文字前加%%pD6，*YX_D6文字前后加（)D7，*YX_D7文字前后加〈〉D8，*YX_D8文字后加X45%%DD9,*YX_D9文字后加(NODRAFT）DA1，*YX_DA1文字后加(镶针）DA2,＊YX_DA2文字后加(司筒)DA3，＊YX_DA3文字后加(穿丝孔）DA4,＊YX_DA4文字后加(盲孔）DA5,＊YX_DA5文字后加（通孔）DA6，*YX_DA6文字后加（全周)DA7，＊YX_DA7文字后加(直身）DA8，＊YX_DA8文字后加(无斜度）;倒圆角F,*YX_F倒圆角FT，*YX_FT倒圆角〈不剪切>F01,＊YX_F01F02,＊YX_F02F03，*YX_F03F05,*YX_F05F1,＊YX_F1F2，*YX_F2F3，*YX_F3F4，＊YX_F4F5,*YX_F5F6,*YX_F6F7,＊YX_F7F8,*YX_F8F9，*YX_F9F10，*YX_F10F12，*YX_F12F20，*YX_F20F30,*YX_F30F50，*YX_F50;倒角G,*YX_G倒角〈剪切〉GT,*YX_GT倒角<不剪切〉G02，*YX_G02G03,＊YX_G03G05，*YX_G05G1，＊YX_G1G2,＊YX_G2G3,＊YX_G3G4,*YX_G4G5，*YX_G5G6,＊YX_G6G7，＊YX_G7G8，＊YX_G8G9，＊YX_G9G10,＊YX_G10G12,*YX_G12G20,＊YX_G20G30，*YX_G30G50，*YX_G50;延长Y，*YX_Y延长Y01,＊YX_Y01Y02,＊YX_Y02Y03，＊YX_Y03Y05,*YX_Y05Y1，*YX_Y1Y2,*YX_Y2Y3，＊YX_Y3Y4，*YX_Y4Y5，＊YX_Y5Y6,＊YX_Y6Y7，*YX_Y7Y8，*YX_Y8Y9，＊YX_Y9Y10,＊YX_Y10Y12,＊YX_Y12Y20,*YX_Y20Y30，＊YX_Y30Y50，＊YX_Y50;偏移OO，＊YX_OO偏移O01,*YX_O01O02，*YX_O02O03,*YX_O03O05,*YX_O05O2,＊YX_O2O3，＊YX_O3O4,＊YX_O4O5，＊YX_O5O6,*YX_O6O7,＊YX_O7O8，＊YX_O8O9，＊YX_O9O10，*YX_O10O12,*YX_O12O20，＊YX_O20O30,*YX_O30O50，*YX_O50；CAD自带命令;C,＊COPY；CD,＊CIRCLE;WW，*MIRROR;AA，*MATCHPROP;QQ,＊PLOT；CCA,*CLOSEALL上面的命令可以选择自己想要的命令,（后面汉字要删除），到CAD中若果不想自己整理下面是燕秀的全部快捷指令,，直接复制到上面所讲的TXT文本中就行，下面的快捷指令都是上面叙述的，不知快捷键的功能,可以参照上面，指令后面的文字解释NA,＊YX_NEWALLNL,*YX_LAY_NEW ALLNS，＊YX_NEWSTYLEND，*YX_NEWDIMSTYSTM，＊YX_STMXF,＊YX_BDXFYM,＊YX_YXMLHU,*YX_SHOWHB，*YX_HBUB,＊YX_UBH6,＊YX_HIDEAU6,*YX_SHOW AH7,*YX_HIDEBU7,*YX_SHOWBBL,＊YX_BLLO,*YX_LAY_OFFSELLOO,*YX_LAY_OFFSELO LOP,*YX_LAY_OFFPLUO,＊YX_LAY_ALLONLk,*YX_LAY_LOCKSELLkk,＊YX_LAY_LOCKSELL LkP，*YX_LAY_LOCKPLkU，＊YX_LAY_UNLOCKSEL LUL，＊YX_LAY_ALLUNLOCK LF，*YX_LAY_FREEZESEL LFF，＊YX_LAY_FREEZESELF LFP，＊YX_LAY_FREEZEP LUF,＊YX_LAY_ALLTHAW LUU,*YX_LAY_ALLTUOKDA，*YX_LAY_DIMALL KDTA,*YX_LAY_DIMTMPALL AI_MOLC,*YX_AI_MOLCLC，＊YX_LAY_SET_CENTER LCO,*YX_LAY_SET_COOL LCR，*YX_LAY_SET_CORE LD，*YX_LAY_SET_DIMLDT,*YX_LAY_SET_DIM_TEMP LE，＊YX_LAY_SET_EPIN LFR，*YX_LAY_SET_FROM LH，＊YX_LAY_SET_HA TCH LI,*YX_LAY_SET_INSERTLA,＊YX_LAY_SET_LIFTLM,＊YX_LAY_SET_MOLDBASE LP,＊YX_LAY_SET_PARTLR，*YX_LAY_SET_RUNNER LS，＊YX_LAY_SET_SCREW LSL，*YX_LAY_SET_SLIDE LSP，＊YX_LAY_SET_SPLST,*YX_LAY_SET_STDLSR,＊YX_LAY_SET_SPRINGLTE,*YX_LAY_SET_TEMP LT,＊YX_LAY_SET_TEXT CE，*YX_CENSCF，*YX_SCFAXS,＊YX_AXSLL,＊YX_LLSEC,*YX_SECSX,＊YX_SXKL，*YX_KLHL，*YX_HLTT,*YX_TTTY,*YX_TYFF，*YX_FFFD,*YX_FDCHL,*YX_CHLAS,＊YX_ASSL,*YX_SLZS，*YX_ZSOU，＊YX_OUYL，*YX_YLLLM,＊YX_LMYT，*YX_YTSTS，*YX_STSLN，*YX_LNDFX，＊YX_DFXBN，＊YX_BREAKOL，*YX_OLHH，*YX_HHVV,*YX_VVXC,*YX_XCAC，＊YX_ACCTY,＊YX_CTYCTU,＊YX_CTUER,＊YX_EDREB，＊YX_EBBG,＊YX_BGBF，*YX_BFBS,*YX_BSBI，＊YX_BIEC，＊YX_ECBAA,*YX_BAABAC,＊YX_BACBC，*YX_BCEXB，＊YX_EXBBRE,*YX_BRE NB,*YX_NB BUN,*YX_BUN BNU，＊YX_BNU EG,＊YX_EG EUG，＊YX_EUG CK,*YX_CKJK,*YX_JKMJ,＊YX_MJ WT，＊YX_WT TH,*YX_THTE，*YX_TXTEXP E1,＊YX_E1R1,*YX_R1E2,*YX_E2R2,＊YX_R2E3,＊YX_E3R3，*YX_R3E45，＊YX_E45R45,*YX_R45E4，＊YX_E4R4，*YX_R4R5,*YX_R5CR,＊YX_CRCE1，＊YX_CE1 CR1,＊YX_CR1 CE2,＊YX_CE2 CR2,＊YX_CR2 CE3，*YX_CE3 CR3,＊YX_CR3 CE45，*YX_CE45 CR45,＊YX_CR45 CE4,*YX_CE4CR4，*YX_CR4 CR5,＊YX_CR5 CB，*YX_CB CV,*YX_CVC1，＊YX_C1C2，＊YX_C2C3，*YX_C3C4，＊YX_C4C5，*YX_C5C6,*YX_C6C8，＊YX_C8C9,＊YX_C9KBL，*YX_BYLAYEROBJ XS,*YX_XSX1,*YX_X1X2，*YX_X2X3,*YX_X3X4,＊YX_X4X5,＊YX_X5A1，＊YX_A1A2,＊YX_A2A3,＊YX_A3A4,＊YX_A4A5，*YX_A5ROO,*YX_ROOCRR,*YX_CRRVD,*YX_VDVS,*YX_VSEW,＊YX_EWEQ，*YX_EQBJ,*YX_BJBX，*YX_BXML，*YX_ML4MI,*YX_4MI4RC,＊YX_4RCJT，＊YX_JTZG，*YX_ZGREGSS,*YX_REGSSRH,＊YX_RHSS,*YX_SSSCC，＊YX_SCCRR，*YX_RRMM，＊YX_MMCC，*YX_CCPU，*YX_PULJ，＊YX_LJZYT，*YX_ZYTFS，*YX_FSFCC,＊YX_FCCCM,＊YX_CMCA,＊YX_CACS,*YX_CSCG,＊YX_CGBM，＊YX_BM QB，*YX_QBJG,＊YX_JGDT,*YX_DTCJ,*YX_CJVE,＊YX_VEJB,*YX_JBFDAU，*YX_ASMOUT FC,＊YX_FC EWE，*YX_EWE ETU，＊YX_ETU ETY,*YX_ETY EXE，＊YX_EXE MK，＊YX_MK PI，*YX_PIPM,*YX_PMPC,＊YX_PCPE，＊YX_PE PG,＊YX_PGPT,＊YX_PTK,*YX_KMB，＊YX_MB CL,*YX_CLET,*YX_ETTF,*YX_TFSW，*YX_SW SR，*YX_SPRUE HS,*YX_HSSP,*YX_SPAG,*YX_AGLP,*YX_LPXW，*YX_XW EGP,*YX_EGP GE,*YX_GEES,*YX_ESSW2,＊YX_SW2 SBM，*YX_SBM DQ,＊YX_DQD,*YX_DDE，*YX_DEDX,＊YX_DX DW，＊YX_DW DA，*YX_DA DDR，＊YX_DDRDD,*YX_DDDV,＊YX_DVDC,*YX_DCDB,＊YX_DBQ,*YX_QAQ，*YX_AQ UY，*YX_UY UYF，＊YX_UYF SH,＊YX_SHN,*YX_NDF,＊YX_DF CCD，＊YX_CCD DS，＊YX_DS DH，*YX_DH DAQ，*YX_DAQ DDE,＊YX_DDE DDW,＊YX_DDW DDA,*YX_DDA DR，*YX_DR QD，*YX_QD AD,＊YX_AD EED,＊YX_EED DTH,＊YX_DTH UYU,＊YX_UYU UYQ，*YX_UYQ DUP,＊YX_DUP DAUP,＊YX_DAUP DTZ，＊YX_DTZ DSC,＊YX_DSC DTC,＊YX_DTC DCC,＊YX_DCC DEC,*YX_DEC DG,＊YX_DG DTK，＊YX_DTK DFZ，＊YX_DFZ DAF,＊YX_DAF DAZ，*YX_DAZ DDZ，*YX_DDZ DGL,*YX_DGL SDTA，＊YX_SDTA CUY,＊YX_CUY CDA,*YX_CDA CDD,*YX_CDD CDT，＊YX_CDTCDE,＊YX_CDE CDS,*YX_CDS DTY,*YX_DTY DN，＊YX_DN DM,*YX_DMDS1,＊YX_DS1 DS2,＊YX_DS2 D1,*YX_D1D2，*YX_D2D3，＊YX_D3D4,＊YX_D4D5，＊YX_D5D6，*YX_D6D7，＊YX_D7D8,＊YX_D8D9,＊YX_D9AT1，*YX_AT1 AT2,＊YX_AT2 AT3，＊YX_AT3 DA1，＊YX_DA1 DA2，＊YX_DA2 DA3,＊YX_DA3 DA4,＊YX_DA4 DA5，＊YX_DA5 DA6,*YX_DA6 DA7，*YX_DA7 DA8，＊YX_DA8 F,＊YX_FFT，*YX_FTF01，*YX_F01F02，*YX_F02F03,*YX_F03F05，*YX_F05F1,＊YX_F1F2,＊YX_F2F3，*YX_F3F4,*YX_F4F5，*YX_F5F6，*YX_F6F7,＊YX_F7F8，＊YX_F8F9，＊YX_F9F10,＊YX_F10F20,＊YX_F20F50，*YX_F50 G,*YX_GGT，*YX_GTG01，*YX_G01 G02，*YX_G02 G03，*YX_G03 G05,*YX_G05G1，*YX_G1G2,*YX_G2G3，*YX_G3G4，*YX_G4G5,＊YX_G5G6,*YX_G6G7,＊YX_G7G8,＊YX_G8G9，＊YX_G9 G10，*YX_G10 G12,*YX_G12G20,*YX_G20G30，*YX_G30 G50,*YX_G50 Y,＊YX_YY01，*YX_Y01 Y02，＊YX_Y02 Y03，*YX_Y03 Y05，*YX_Y05 Y1，*YX_Y1Y2,＊YX_Y2Y3,*YX_Y3Y4,*YX_Y4Y5，＊YX_Y5 Y6，＊YX_Y6 Y7,*YX_Y7Y8,＊YX_Y8Y9，*YX_Y9Y10，＊YX_Y10 Y12,＊YX_Y12 Y20,*YX_Y20Y30,＊YX_Y30 Y50，＊YX_Y50 OO,*YX_OOO01，*YX_O01 O02,＊YX_O02O05,＊YX_O05 O1，＊YX_O1 O2,*YX_O2O3，*YX_O3O4，*YX_O4O5，＊YX_O5 O6,＊YX_O6O7,＊YX_O7O8，*YX_O8O9,*YX_O9O10,*YX_O10O12，*YX_O12 O20,*YX_O20O30，＊YX_O30 O50，＊YX_O50。
燕秀工具箱3.0安装方法
燕秀工具箱是一线工程师开发的一款CAD插件，它主要应用于模具设计领域的绘制2D模具结构上；它支持AutoCAD2004、2005、2006、2007、2008、2009、2010、2011、2012,等版本，并且有简体及繁体。
燕秀工具3.0是其家族中最新的版本，主要改进了以下功能：
* 修复(隐藏对象)个别情况下无法运行问题
* 修复2.8(删除重复线)误删对象问题
* 修复2.8(检查坐标标注原点个数)显示问题
* 修复2.8个别情况下标注全局比例导致标注功能无法使用问题
* 修复(视图对齐)会自动关闭极轴问题
* 修复(智能标注)开启右键菜单不能右键转换问题
* 修改(计算打印区域标注文字高度)默认纸张为A4
* 修复其他的一些小问题
燕秀工具箱安装方法：

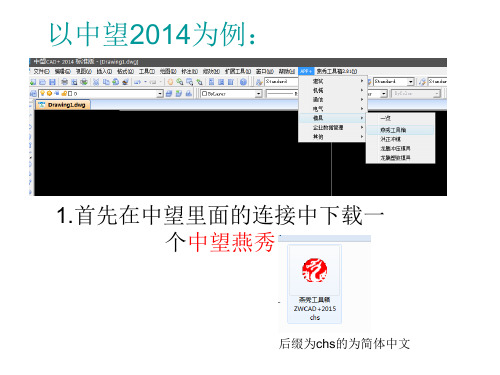

1、打开燕秀软件包，点安装，在弹出的语言选项中，有简体中文与繁体中文可选择；图1为软件中的文件，图2为语言选择；
2、在进行软件安装时，系统在自动计算完成后，点下一步；图1为系统运算，图2为进入下一步界面；
3、点同意安装后，再进入下一步；图1为软件的使用，图2为燕秀工具箱新功能介绍；
4、为燕秀工具指定安装路径，及其文件夹的名称；（此步直接默认就好了，其安装后只有几十MB，点不了多少电脑空间）图1为文件路径，图2为文件夹名称；
5、选择加载到那一个CAD版本上面，从2004到2012；选择后点正式安装；图1为CAD 选项，图2为安装选项；
6、在安装的过程中，其界面如下两图，图1为进程截图，图2为安装完成后的截图；
7、打开CAD软件，装好后的燕秀工具如下图所示，然后就可以使用其功能进入模具图纸设计了。
