沥青混凝土面层施工透层油粘层油稀浆封层

沥青透层、粘层、封层的区别！沥青透层指基层碾压后6小时内必须喷洒透层油，透层油采用乳化沥青PC-2，用量可按1.5升每平方米通过试洒确定,透入深度不小于5mm。

喷洒透层油后铺筑乳化沥青PC-1下封层，乳化沥青用量每平方米1.0升，集料粒径采用0.5～1cm，厚度不宜小于0.6厘米。

铺筑沥青混凝土之前，在下封层上、上下面层之间及路缘石、雨水口、检查井等构筑物侧面必须喷洒粘层油，粘层油采用乳化沥青PC-3，用量每平方米0.5升。

多雨潮湿地区的高速公路、一级公路的沥青面层空隙率较大，有严重渗水可能，或铺筑基层不能及时铺筑沥青面层而需要通行车辆时，宜在喷洒透油层后铺筑下封层。

必须严格地区分下封层与透层油的区别：下封层的目的在于封闭表面，不一定要求透下去；透层油要求渗透到一定深度。

同时，其作用和目的也有很大的区别。

现在一些工程因为在半刚性基层上喷洒透层油渗透不下去，便将透层油上撒集料和砂作为下封层，因此，它也许能够起到封闭的作用，但不能代替透层油。

稀浆封层一般用于二级及二级以下公路的预防性养护，也适用于新建公路的下封层。

下封层是设在半刚性基层表面上，为了保护基层不被施工车辆破坏，利于半刚性材料养生，同时也为了防止雨水下渗到基层以下结构层内，以及加强面层与基层之间结合而设置的结构层。

下封层虽有多种做法，实践证明沥青单层表处是经济、有效的方法之一。

沥青透层、粘层、封层的作用和适用条件：(1)透层的作用和适用条件透层的作用为：使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透人基层表面的薄层。

符合下列情况，应浇洒透层沥青：①沥青路面的级配砂砾、级配碎石基层。

②水泥、石灰、粉煤灰等无机结合料稳定土。

③粒料的半刚性基层上必须浇洒透层沥青。

(2)粘层的作用和适用条件粘层的作用：为加强路面的沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。

符合下列情况，应浇洒粘层沥青：①双层式或三层式热拌热铺沥青混合料路面在铺筑上层前，其下面的沥青层已被污染。

透层、粘层、封层、稀浆封层的区别当前道路建设中，普遍采用的是沥青混凝土路面。

为达到更高的质量标准，路基、路面及其结构组成部门进行了许多优化和改进。

为了提高路面的承载力、耐久性和提高抗水毁能力，沥青混凝土路面各层间的处理也越来越得到重视，透层、粘层、封层的作用也显得越来越重要。

透层、粘层、封层、稀浆封层各有作用，不能混淆。

下面我们就结合实际道路项目，来说说各处理层的作用、对材料的要求以及施工要点。

Part.1透层透层是适用于无机结合料基层表面的有机结合料渗透层，用于一般路段的下面层与基层之间的层问处理。

➤透入基层表面孔隙，增强基层和面层间的粘结➤有助于结合基层表面集料中的细料➤在完成基层的铺装后，适时洒布透层油还可以减少基层的养生费用，提高养生质量➤经过透层油渗透成型以后的基层，表面的开口孔隙被填充，从而得到一个渗透深度上的防水层➤在由于某种原因推迟铺筑面层的情况下，透层可为基层提供临时性防护措施，防止降雨和临时行车的破坏按规范要求，透层油需渗入到基层5～10 mm以内，要经过充分渗透固结后，才能在其上做粘层或封层，否则只会在基层表面形成一层油膜，一经车辆行驶或搓动，就很容易被车轮粘走、卷皮或磨掉，不仅起不到固结、联结、封闭、防水的作用，还会导致上面沥青混凝土层的推移、脱落等损坏。

Part.2粘层粘层的作用：为加强路面的沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。

➤粘层的作用在于使各层面之间、面层与构造物之间粘结成一个整体➤粘层主要起胶结作用，对材料的要求也主要在粘结强度和抗剪强度方面粘层材料通常采用乳化沥青或改性乳化沥青，改性乳化沥青较之乳化沥青在强度方面有较大改善，慢裂乳化沥青洒布后流淌严重，一般采用快裂型的改性乳化沥青较为适宜。

Part.3封层封层的作用：封闭表面空隙、防止水分浸人面层或基层而铺筑的沥青混合料薄层。

封层分为上封层和下封层。

上封层铺设在沥青混凝土面层上面，起封闭水分及抵抗车轮磨耗的作用。

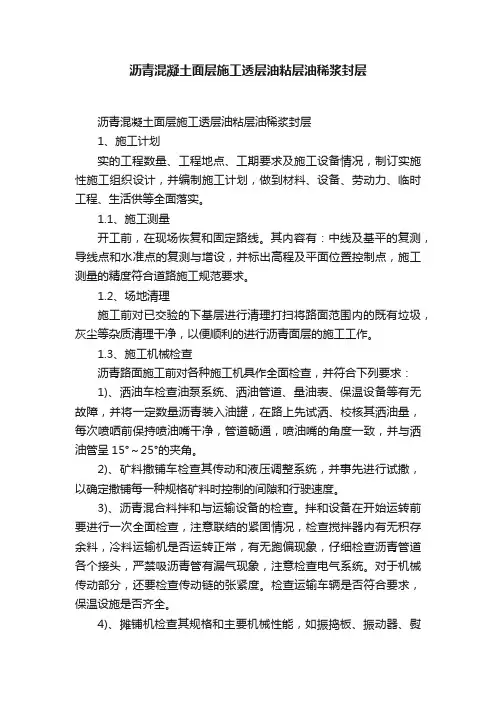

沥青混凝土面层施工透层油粘层油稀浆封层沥青混凝土面层施工透层油粘层油稀浆封层1、施工计划实的工程数量、工程地点、工期要求及施工设备情况，制订实施性施工组织设计，并编制施工计划，做到材料、设备、劳动力、临时工程、生活供等全面落实。

1.1、施工测量开工前，在现场恢复和固定路线。

其内容有：中线及基平的复测，导线点和水准点的复测与增设，并标出高程及平面位置控制点，施工测量的精度符合道路施工规范要求。

1.2、场地清理施工前对已交验的下基层进行清理打扫将路面范围内的既有垃圾，灰尘等杂质清理干净，以便顺利的进行沥青面层的施工工作。

1.3、施工机械检查沥青路面施工前对各种施工机具作全面检查，并符合下列要求：1)、洒油车检查油泵系统、洒油管道、量油表、保温设备等有无故障，并将一定数量沥青装入油罐，在路上先试洒、校核其洒油量，每次喷哂前保持喷油嘴干净，管道畅通，喷油嘴的角度一致，并与洒油管呈15°～25°的夹角。

2)、矿料撒铺车检查其传动和液压调整系统，并事先进行试撒，以确定撒铺每一种规格矿料时控制的间隙和行驶速度。

3)、沥青混合料拌和与运输设备的检查。

拌和设备在开始运转前要进行一次全面检查，注意联结的紧固情况，检查搅拌器内有无积存余料，冷料运输机是否运转正常，有无跑偏现象，仔细检查沥青管道各个接头，严禁吸沥青管有漏气现象，注意检查电气系统。

对于机械传动部分，还要检查传动链的张紧度。

检查运输车辆是否符合要求，保温设施是否齐全。

4)、摊铺机检查其规格和主要机械性能，如振捣板、振动器、熨平板、螺旋摊铺器、离合器、乱板送料器、料斗闸门、厚度调节器、自动找平装置等是否正常。

5)、压路机检查其规格和主要机械性能（如转向、启动、振动、倒退、停驶等方面的能力）及滚筒表面的磨损情况，滚筒表面如有凹陷或坑槽不得使用。

2、施工要求道路沥青的各项指标均应满足设计及相应规范要求，沥青必须采用质量稳定的大厂沥青，每一批产品均需有出厂质量合格检验单，货到后应在监理工程师的监督下由指定质检站或检测中心进行试验确认，不合格产品禁止使用。

沥青路面透层、粘层、封层施工一、透层施工技术(一)作用和适用条件1.作用：●使沥青面层与基础结合良好●在基层上浇洒乳化沥青、煤沥青或液体沥青形成透入基层表面的薄层2.适用条件：●沥青路面各类基层都必须喷洒透层油●沥青层必须在透层油完全渗透入基层后方可铺筑●基层上设置下封层时，透层油也不宜省略(二)一般要求1.透层油选择：●根据基层类型选择渗透性好的液体沥青、煤沥青、乳化沥青做透层油●喷洒后通过钻孔或挖掘确认透层油渗透深度●渗透深度＞5-10mm，并能与基层联结成一体2.粘度：●通过调节稀释剂用量或乳化沥青浓度调节粘层油的粘度●基质沥青的针入度宜＞100●透层用乳化沥青的蒸发残留物含量允许根据渗透情况适当调整，使用成品乳化沥青可通过稀释得到要求的粘度●透层用液体沥青的粘度通过调节煤油或轻柴油等稀释剂的品种和掺量经试验确定3.用量：●透层油的用量通过试洒确定4.喷洒：○1半刚性基层：●紧接在基层碾压成型后●表面稍变干燥、但尚未硬化的情况下喷洒○2无机结合料粒料基层：●铺筑沥青层前1-2天洒布○3喷洒设备：●采用沥青洒布车一次喷洒均匀●喷嘴根据透层油的种类和粘度选择并保证喷洒均匀●喷洒不均时，改用手工沥青洒布机喷洒○4喷洒质量要求：●喷洒透层油之前应清扫路面●遮挡防护路缘石及人工构造物避免污染●透层油必须撒布均匀，有花白必须人工补洒●喷洒过量应立即撒布石屑或砂吸油●必要时作适当碾压●透层油洒布后不得在表面形成能被运料车和摊铺机粘起的油皮●透层油渗透深度达不到要求时，应更换透层油的品种或稠度5.养生：●透层油洒布后养生时间随透层油的品种和气候条件由试验确定●确保液体沥青中的稀释剂全部挥发，乳化沥青渗透且水分蒸发●应尽早摊铺沥青面层●防止工程车辆损坏透层(三)注意事项1.用量：●透层油撒布后不流淌●渗入基层一定深度●不得在表面形成油膜2.洒布条件：●气温＜10℃或大风、即将下雨时，不得喷洒透层油3.喷洒要求：●应按设计喷油量一次均匀洒布●当漏洒时，应人工补洒4.养护：●喷洒透层油后一定要严格禁止人和车辆通行5.多余沥青处理：●沥青摊铺前，清除局部多余未渗入基层的沥青6.摊铺沥青面层间隔时间：●透层油洒布应待充分渗透，一般24h后才能摊铺上层●但也不能喷洒后很久不做上层施工，应尽早施工7.无机结合料稳定半刚性基层透层油施工：●不能及时摊铺面层的，且需开放交通时，透层油用量增加10%并摊铺适量的石屑或粗砂●用6-8T钢筒压路机稳压一遍，并控制车速●摊铺面层时发现局部沥青剥落，应修补●清扫浮动石屑或砂二、粘层施工技术(一)作用与适用条件1.作用：●使上下层沥青结构层或沥青结构层与结构物（或水泥砼路面）完全粘结成一个整体2.适用条件：（1）双层或三层式热拌热铺沥青混合料路面的沥青层之间（2）水泥砼路面、沥青稳定碎石基层或旧沥青路面层上加铺沥青层（3）路缘石、雨水进水口、检查井等构造物与新铺沥青混合料接触的侧面(二)一般要求1.技术要求：●粘层油宜采用快裂或中裂乳化沥青、改性乳化沥青●也可采用快、中凝液体石油沥青●规格和质量应符合规范要求●使用的基质沥青标号宜与主层沥青混合料相同2.用量、品种选择：●粘层油的品种和用量，根据下卧层的类型通过试洒确定●粘层油上铺筑薄层大空隙排水路面时，粘层油的用量宜增加到0.6-1.0L/㎡●沥青层之间兼作封层喷洒的粘层油，宜采用改性沥青或改性乳化沥青，用量＞1.0L/㎡(三)注意事项1.表面清扫：●喷洒前表面必须清扫干净，并保持干燥●水洗后需表面干燥才能喷洒2.气候条件：●气温＜10℃不得喷洒粘层油●寒冷季节施工不得不喷洒时，可分成两次喷洒●路面潮湿时不得喷洒粘层油3.喷洒设备：●宜采用沥青洒布车喷洒，并选用适宜的喷嘴●喷洒速度和喷洒量应保持稳定●采用手动或手摇的手工沥青洒布机时，必须由熟练的技术工人操作，均匀洒布4.喷洒要求：●喷洒的粘层油必须成均匀雾状●路面全宽内均匀分布成一薄层●不得有洒花漏空或成条状，喷洒不足的要补洒●不得有堆积，喷洒过量应刮除5.施工间隔：●粘层油宜当天洒布，当天铺筑沥青层●铺筑沥青层前，作为粘层油的乳化沥青必须破乳、水分蒸发完成、稀释剂基本挥发完成●确保粘层不受污染6.养护：●喷洒粘层油后，严禁除运料车外的其他车辆和行人通过三、封层的施工技术(一)作用与使用条件1.作用：●封闭某一层起保水防水作用●基层与沥青面层之间的过渡和有效联结作用●某层表面破坏离析松散处的加固补强作用●基层在摊铺沥青面层前临时开放交通，防止基层水毁的作用●封层分为上封层和下封层●施工类型：拌和法、层铺法的单层表面处治；乳化沥青稀浆封层2.适用条件：（1）各种封层适用于加铺薄层罩面、磨耗层、水泥砼路面上的应力缓冲层、各种防水和密水层、预防性养护罩面层（2）上封层：○1上封层根据情况可选择乳化沥青稀浆封层、微表处、改性沥青集料封层、薄层磨耗层或其他适宜的材料○2上封层的类型根据使用目的、路面的破损程度选用：●裂缝较细、较密：采用涂洒类密封剂、软化再生剂等涂刷罩面●二、三、四级公路的旧沥青路面：采用普通的乳化沥青稀浆封层，也可采用喷洒道路石油沥青后撒布石屑或砂后碾压作封层●高速、一级公路轻微损坏：采用铺筑微表处●改善抗滑性能的上封层：采用稀浆封层、微表处、改性沥青集料封层（3）下封层：●采用层铺法表面处治或稀浆封层法施工●稀浆封层可采用乳化沥青或改性乳化沥青做结合料●下封层厚度应＞6mm，且完全密水●多雨潮湿地区的高速、一级公路的沥青面层孔隙率较大，有可能严重渗水，或铺筑基层后不能及时铺筑沥青面层而需要临时开放交通，在喷洒透层油后铺筑下封层(二)一般要求1.施工工艺：●使用层铺法沥青表面处治铺筑分层时，施工方法按层铺法表面处治工艺施工●材料用量应符合要求2.施工条件：●宜选择干燥和较热的季节施工●并在最高温度＜15℃到来以前半个月及雨季前结束施工3.乳化沥青稀浆封层施工上、下封层：（1）摊铺设备：●稀浆封层必须使用专用摊铺机摊铺（2）矿料：●矿料类型：根据封层的目的、道路等级进行选择●矿料级配：根据铺筑厚度、集料尺寸及摊铺用量等选用（3）沥青：●稀浆封层采用普通乳化沥青或改性乳化沥青，品种和质量应符合规范要求●稀浆封层和微表处的混合料中乳化沥青及改性乳化沥青的用量应通过配合比设计确定（4）混合料指标：●混合料的湿轮磨耗试验的磨耗损失＜800g/㎡●轮荷压砂试验的砂吸收量为2-3cm（5）加水量：●稀浆封层混合料的加水量应根据施工摊铺和易性由稠度试验确定●要求的稠度为2-3cm（6）接缝处理：●纵缝：稀浆封层两幅纵缝搭接的宽度＜80mm●横缝：宜做成对接缝●分层摊铺：第一层摊铺后开放交通24h后方可摊铺第二层(三)注意事项1.清理：●稀浆封层施工前，应彻底清理原路面的泥土、杂物，修补坑槽、凹陷●较宽的裂缝宜清理灌缝2.稀浆封层施工应在干燥情况下进行3.开放交通：●稀浆封层铺筑后，必须待破乳、水分蒸发、干燥成型后才可以开放交通4.施工条件：●施工气温＞10℃●严禁雨天施工●摊铺后尚未成型的混合料雨淋应铲除。

8.3.2.4 透层施工（1）材料要求和沥青用量透层油由柴油与沥青掺配而成，掺配质量比为，柴油：沥青=2：8，喷洒油温控制在120-140℃之间。

透层沥青材料宜采用慢裂的洒布乳化沥青。

沥青用量应根据监理工程师的指示，并符合《公路工程沥青路面施工技术规范》（JTGF40-2004）的要求。

（2）透层施工要点洒喷透层油在基层验收合格且养生期结束后进行，洒布前及时清扫干净并少量洒水，待表面稍干后喷洒透层油。

透层油采用洒布车进行喷洒。

喷洒过程中，汽车挂—档慢速行驶，喷洒量控制在0.8L/m2，洒布结束后先闭喷油阀门方能停车。

对于边缘等洒布不均匀处，由人工进行补洒。

透层油喷洒过程中，对已施工完毕的路肩进行覆盖保护，防止污染。

当遇大风、降雨或气温低于10℃时，不进行透层油喷洒。

喷洒结束后，清除局部多余的未渗入基层的沥青，避免形成油膜。

透层油喷洒后通过钻孔或挖掘确认透层油渗透入基层的深度宜不小于10mm，并能与基层联结成为一体。

8.3.2.5 沥青混凝土面层施工由于本项目沥青混凝土用量较少，故采用商品砼8.3.2.5.1 对商品砼材料要求（1）沥青混凝土面层采用中粒式Ⅰ型密级配沥青混凝土混合料，集料的最大公称直径不超过20 mm。

（2）粗集料：粗集料应洁净、干燥、无风化、无杂质，具有足够的强度和耐磨耗性。

（3）细集料：细集料应采用机制砂、天然砂、经监理工程师批准可采用由粗骨料加工而成的经筛选后的石屑。

（4）填料：填料应采用石灰白云石、大理石等碱性岩石磨制的石粉。

（5）沥青：沥青材料应附有炼油厂的沥青质量检验单。

沥青标号为AH-90。

（6）配合比设计：目标配合比设计采用工程实际使用的材料计算各种材料的用量比例，供拌和机确定各冷料仓的供料比例、进料速度及试拌使用；生产配合比取目标配合比设计的最佳沥青用量及加减.03%三个沥青用量供马歇尔试验，确定生产配合比的最佳沥青用量；生产配合比验证。

拌和机采用生产配合比进行度拌，铺筑试验段，并用拌和的沥青混合粒进行马歇尔试验及路上钻取的芯样试验，由此确定生产用的配合比。

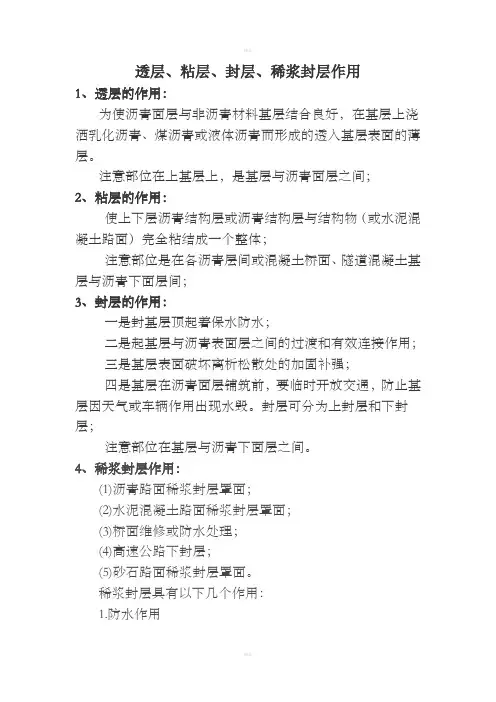

透层、粘层、封层、稀浆封层作用1、透层的作用：为使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透入基层表面的薄层。

注意部位在上基层上，是基层与沥青面层之间；2、粘层的作用：使上下层沥青结构层或沥青结构层与结构物（或水泥混凝土路面）完全粘结成一个整体；注意部位是在各沥青层间或混凝土桥面、隧道混凝土基层与沥青下面层间；3、封层的作用：一是封基层顶起着保水防水；二是起基层与沥青表面层之间的过渡和有效连接作用；三是基层表面破坏离析松散处的加固补强；四是基层在沥青面层铺筑前，要临时开放交通，防止基层因天气或车辆作用出现水毁。

封层可分为上封层和下封层；注意部位在基层与沥青下面层之间。

4、稀浆封层作用：(1)沥青路面稀浆封层罩面；(2)水泥混凝土路面稀浆封层罩面；(3)桥面维修或防水处理；(4)高速公路下封层；(5)砂石路面稀浆封层罩面。

稀浆封层具有以下几个作用：1.防水作用稀浆混合料的集料粒径较细，并且具有一定的级配，乳化沥青稀浆混合料在路面铺筑成型后．它能与路面牢问地粘附在一起，形成一层密实的表层，可防止雨水和雪水渗入基层，保持基层和土基的稳定。

2.防滑作用由于乳化沥青稀浆混合料摊铺厚度薄，并且其级配中的粗料分布均匀，沥青用量适当，不会产生路面泛油的现象．路面具有良好的粗糙面．摩擦系数明显增加，抗滑性能显著提高。

3．耐磨耗作用阳离子乳化沥青对酸、碱性矿料都具有良好的粘附性，因此稀浆混合料可选用坚硬创磨的优质矿料，因而可得到很好的耐磨性能，延长路面的使用寿命。

4．填充作用乳化沥青稀浆混合料中含较多的水分，拌和后呈稀浆状态，具有良好的流动性。

这种稀浆有填充和调平作用，对路面止的细小裂缝和路面松散脱落造成的路面不平，可用稀浆封闭裂缝和填平浅坑来改善路面的平整度。

注意一般是老路沥青面层顶部加固，或者水泥混凝土基层与沥青下面层之间，或者水泥混凝土面板与基层之间。

本项目没有。

当前道路建设中，普遍采用的是沥青混凝土路面。

为达到更高的质量标准，路基、路面及其结构组成部门进行了许多优化和改进。

为了提高路面的承载力、耐久性和提高抗水毁能力，沥青混凝土路面各层间的处理也越来越得到重视，透层、粘层、封层的作用也显得越来越重要。

透层、粘层、封层、稀浆封层各有作用，不能混淆。

下面我们就结合实际道路项目，来说说各处理层的作用、对材料的要求以及施工要点。

一、透层透层是适用于无机结合料基层表面的有机结合料渗透层，用于一般路段的下面层与基层之间的层问处理。

透层作用：? 透入基层表面孔隙，增强基层和面层间的粘结。

? 有助于结合基层表面集料中的细料。

? 在完成基层的铺装后，适时洒布透层油还可以减少基层的养生费用，提高养生质量。

?经过透层油渗透成型以后的基层，表面的开口孔隙被填充，从而得到一个渗透深度上的防水层。

? 在由于某种原因推迟铺筑面层的情况下，透层可为基层提供临时性防护措施，防止降雨和临时行车的破坏。

按规范要求，透层油需渗入到基层5～10 mm以内，要经过充分渗透固结后，才能在其上做粘层或封层，否则只会在基层表面形成一层油膜，一经车辆行驶或搓动，就很容易被车轮粘走、卷皮或磨掉，不仅起不到固结、联结、封闭、防水的作用，还会导致上面沥青混凝土层的推移、脱落等损坏。

二、粘层粘层的作用：为加强路面的沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。

粘层作用：? 粘层的作用在于使各层面之间、面层与构造物之间粘结成一个整体。

? 粘层主要起胶结作用，对材料的要求也主要在粘结强度和抗剪强度方面。

粘层材料通常采用乳化沥青或改性乳化沥青，改性乳化沥青较之乳化沥青在强度方面有较大改善，慢裂乳化沥青洒布后流淌严重，一般采用快裂型的改性乳化沥青较为适宜。

三、封层1、封层的作用封闭表面空隙、防止水分浸人面层或基层而铺筑的沥青混合料薄层。

2、封层分为上封层和下封层上封层铺设在沥青混凝土面层上面，起封闭水分及抵抗车轮磨耗的作用。

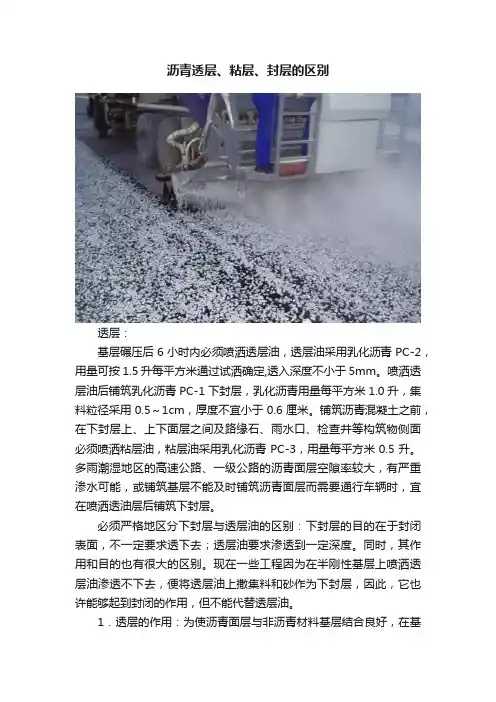

沥青透层、粘层、封层的区别透层：基层碾压后6小时内必须喷洒透层油，透层油采用乳化沥青PC-2，用量可按1.5升每平方米通过试洒确定,透入深度不小于5mm。

喷洒透层油后铺筑乳化沥青PC-1下封层，乳化沥青用量每平方米1.0升，集料粒径采用0.5～1cm，厚度不宜小于0.6厘米。

铺筑沥青混凝土之前，在下封层上、上下面层之间及路缘石、雨水口、检查井等构筑物侧面必须喷洒粘层油，粘层油采用乳化沥青PC-3，用量每平方米0.5升。

多雨潮湿地区的高速公路、一级公路的沥青面层空隙率较大，有严重渗水可能，或铺筑基层不能及时铺筑沥青面层而需要通行车辆时，宜在喷洒透油层后铺筑下封层。

必须严格地区分下封层与透层油的区别：下封层的目的在于封闭表面，不一定要求透下去；透层油要求渗透到一定深度。

同时，其作用和目的也有很大的区别。

现在一些工程因为在半刚性基层上喷洒透层油渗透不下去，便将透层油上撒集料和砂作为下封层，因此，它也许能够起到封闭的作用，但不能代替透层油。

1．透层的作用：为使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透入基层表面的薄层。

符合下列情况，应浇洒透层沥青：(1)沥青路面的级配砂砾、级配碎石基层；(2)水泥、石灰、粉煤灰等无机结合料稳定土；(3)粒料的半刚性基层上必须浇洒透层沥青。

2．粘层的作用：使上下层沥青结构层或沥青结构层与结构物(或水泥混凝土路面)完全粘结成一个整体。

符合下列情况，应浇洒粘层沥青：(1)双层式或三层式热拌热铺沥青混合料路面在铺筑上层前，其下面的沥青层已被污染。

(2)旧沥青路面层上加铺沥青层。

或桥面铺装前。

(3)水泥混凝土路面上铺筑沥青面层，(4)与新铺沥青混合料接触的路缘石、雨水进水口、检查井等的侧面。

3．封层的作用：一是封闭某一层起着保水防水作用；二是起基层与沥青表面层之间的过渡和有效联结作用；三是路的某一层表面破坏离析松散处的加固补强；四是基层在沥青面层铺筑前，要临时开放交通，防止基层因天气或车辆作用出现水毁。
