机械制图N5尺寸标注基础

机械制图尺寸标注在机械制图中，尺寸标注是非常重要的一部分。

它能够清晰地呈现出零件、装配体和机械构件的尺寸和几何特征，为制造和装配过程提供准确的尺寸信息。

本文将介绍机械制图中尺寸标注的基本要求和常用的标注方法。

基本要求在进行机械制图尺寸标注时，应满足以下几个基本要求：1.准确性：尺寸标注应准确无误地反映出零件的实际尺寸。

2.完整性：标注应涵盖每个重要的尺寸和几何特征，以便于制造和装配过程。

3.清晰可读：标注应清晰可读，在不引起歧义的情况下表达尺寸信息。

4.简洁性：标注应简洁明了，避免重复和冗余的标注。

常用标注方法直线标注直线标注是最常用的一种标注方法，用于标注零件的线性尺寸。

一般情况下，直线标注应该沿着尺寸的前视图或特征视图方向进行。

在进行直线标注时，应满足以下几个要求：•尺寸文字应紧贴于尺寸线上，并与尺寸线之间用直线连接，形成一个整体。

•尺寸标注应与相应的尺寸线垂直。

圆标注圆标注主要用于标注圆的直径、半径和圆心的位置。

在进行圆标注时，应满足以下几个要求：•圆的直径和半径尺寸标注应放在圆内。

•圆心的位置标注应放在圆的中心，并用直线连接到相应的圆。

弧标注弧标注主要用于标注弧的半径、起点、终点和圆心的位置。

在进行弧标注时，应满足以下几个要求：•弧的半径尺寸标注应放在弧内。

•弧的起点和终点标注应放在弧上，并用直线连接到相应的弧。

•弧的圆心标注应放在弧的外侧，并用直线连接到相应的弧。

角度标注角度标注主要用于标注两条线之间的夹角。

在进行角度标注时，应满足以下几个要求：•角度标注应放在夹角内部，并与尺寸线垂直。

•角度值应以度数为单位，并采用特殊的角度符号。

以上是机械制图中常用的尺寸标注方法，但并不是全部。

随着制图技术的不断发展，还会出现新的标注方法和标注规范。

因此，在进行机械制图尺寸标注时，应根据具体情况选择恰当的标注方法，并严格按照相应的标注规范进行。

结论机械制图的尺寸标注是传递设计意图和尺寸信息的重要手段，它直接关系到制造和装配的准确性和效率。

机械制图尺寸标注方法文章目录[隐藏]∙一、标注尺寸的要求∙二、基本规则∙三、尺寸组成∙四、尺寸类型GB/T4458.4-2003《机械制图尺寸注法》中规定了机械制图尺寸标注方法，本文对常见的标注要求进行梳理。

一、标注尺寸的要求图样不论按什么比例绘制，其结构的大小由标注的尺寸确定。

标注尺寸时，应严格遵照国家标准有关尺寸注法的规定。

做到正确、齐全、清晰、合理。

正确符合国家标准规定。

完整齐全，不遗漏，也不重复。

清晰标注在图样最明显处，且布局适当，便于看图。

合理既保证设计要求，又适合加工时检验测量。

二、基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2、图样中的尺寸以毫米为单位时，不需注明计量单位的代号或名称，如采用其他单位，则必须注明相应的单位代号或名称，如30°。

3、机件的每一尺寸，在图样中一般只标注一次，并应标注在反映该结构最清晰的图形上。

4、图样中所注尺寸是该机件最后完工时的尺寸，否则应另加说明。

5、绘制图样时属于理想关系绘制，如相互平行平面、以及相互垂直平面关系均按图形所示几何关系处理，通常不标注尺寸。

三、尺寸组成一个完整的尺寸是由尺寸界线、尺寸线、箭头和尺寸数字，以及注写在尺寸数字周围的一些字母和符号所组成，如标注直径时，在尺寸数字前加注符号“Ø”，标注半径时，在尺寸数字前加注符号“R”等。

如图1.1.4-1所示。

机械制图尺寸界线示意机械制图尺寸线示意机械制图尺寸箭头示意机械制图尺寸数字标注示意1、尺寸界限—用细实线画出，并应由图形的轮廓线或对称线处引出，也可用轮廓线作为尺寸界限，尺寸界限一般应与尺寸线垂直，并超出尺寸线约2mm。

2、尺寸线—必须用细实线单独画出，不能用其他图线代替，也不得与其他图线重合或画在其他线的延长线上。

标注线性尺寸时，尺寸线必须与所标注的线段平行，尺寸线与轮廓线的间距、相同方向上尺寸线之间的间距应大于5mm。

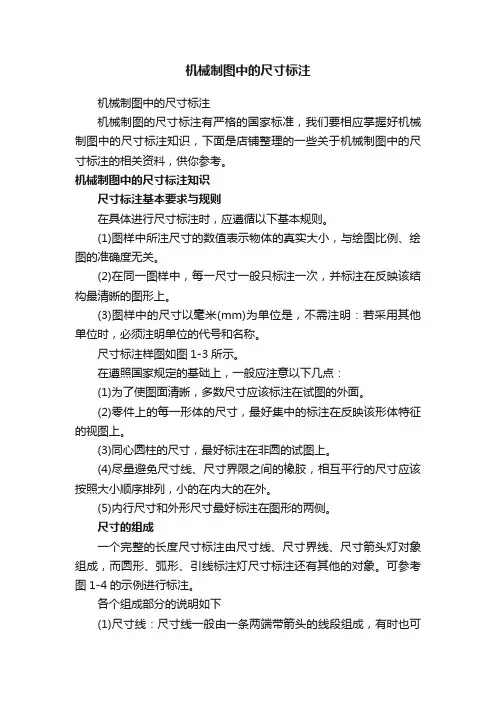

机械制图中的尺寸标注机械制图中的尺寸标注机械制图的尺寸标注有严格的国家标准，我们要相应掌握好机械制图中的尺寸标注知识，下面是店铺整理的一些关于机械制图中的尺寸标注的相关资料，供你参考。

机械制图中的尺寸标注知识尺寸标注基本要求与规则在具体进行尺寸标注时，应遵循以下基本规则。

(1)图样中所注尺寸的数值表示物体的真实大小，与绘图比例、绘图的准确度无关。

(2)在同一图样中，每一尺寸一般只标注一次，并标注在反映该结构最清晰的图形上。

(3)图样中的尺寸以毫米(mm)为单位是，不需注明：若采用其他单位时，必须注明单位的代号和名称。

尺寸标注样图如图1-3所示。

在遵照国家规定的基础上，一般应注意以下几点：(1)为了使图面清晰，多数尺寸应该标注在试图的外面。

(2)零件上的每一形体的尺寸，最好集中的标注在反映该形体特征的视图上。

(3)同心圆柱的尺寸，最好标注在非圆的试图上。

(4)尽量避免尺寸线、尺寸界限之间的橡胶，相互平行的尺寸应该按照大小顺序排列，小的在内大的在外。

(5)内行尺寸和外形尺寸最好标注在图形的两侧。

尺寸的组成一个完整的长度尺寸标注由尺寸线、尺寸界线、尺寸箭头灯对象组成，而圆形、弧形、引线标注灯尺寸标注还有其他的对象。

可参考图1-4的示例进行标注。

各个组成部分的说明如下(1)尺寸线：尺寸线一般由一条两端带箭头的线段组成，有时也可能是两条带单箭头的线段。

角度标注时，尺寸线是一条两端带箭头的圆弧。

(2)尺寸界线：尺寸界线通常出现在标注对象的两端，用来表示尺寸线的开始和结束。

尺寸界线一般从标注定义点引出，超出尺寸线一定距离，将尺寸线标注在图像之外。

在复杂图形的标注中，可以利用中心线或者图形的轮廓线来代替尺寸界线。

(3)尺寸箭头：尺寸箭头通常出现在尺寸线与尺寸界线的两个交点上，用来表示尺寸线的起始位置以及尺寸线相对于图形实体的位置。

(4)尺寸文本：尺寸文本时一个文字实体，用来标注两个尺寸界线之间的距离或角度。

尺寸文本可以是基本尺寸，也可以是极限尺寸或者带公差的尺寸。

机械制图尺寸标注详解机械制图尺寸标注是机械制图中非常重要的一环，尺寸标注的准确性直接关系到机械制品的尺寸精度。

在本篇文档中，我们将详细介绍机械制图尺寸标注的各种标注方法和注意事项。

一、尺寸标注的基本原则在机械制图中，尺寸标注应该遵循以下基本原则：1.合理布局：尺寸标注应该合理布局，使其清晰易读，方便加工和检验；2.统一标准：尺寸标注的文字大小、字形、字距、标点等应该统一规范，以便统一管理；3.准确无误：尺寸标注必须准确无误，应该遵循尽量少标注、标注到位的原则；4.简明扼要：尺寸标注应该简明扼要，不要出现重复和冗余的标注。

二、尺寸标注的常用方法在机械制图中，尺寸标注的常用方法有以下几种。

1. 直线标注法直线标注法是尺寸标注中最常用的一种方法，其基本原则是：将尺寸标注线与对象的轮廓线或者中心线平行，并且标注线的方向与轮廓线或者中心线保持一致。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择合适的标注位置，画出标注线，并在标注线上书写尺寸标注值；3.将标注箭头指向被标注的对象。

直线标注法示意图如下：____________________| |_______12 | || ||____|2. 基准线标注法基准线标注法是一种比较常见的标注方法，特别适用于需要标注多个尺寸的情况。

其基本原则是：利用一条基准线作为所有尺寸标注线的参考线，标注线垂直于基准线，标注的尺寸值位于标注线的右侧或者左侧。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择一条适合的基准线，基准线的位置可以在上、中、下三个区域任选；3.在标注线上书写尺寸标注值，并把标注箭头指向被标注的对象。

基准线标注法示意图如下：12______| ||____|| ||____|3. 直角标注法直角标注法是指在直角处进行标注的方法。

其基本原则是：在两条相交的轮廓线上进行标注，标注线分别垂直于两条轮廓线。

具体方法如下：1.在需要标注的对象上找到直角处，相交的两条轮廓线分别作为尺寸的参考线；2.在两条轮廓线上方便标注的位置处，画出相应的标注线，并在标注线上标注尺寸值；3.将标注箭头指向被标注的对象。

机械设计尺寸标注教程1.轴套类零件这类零件一般有轴、衬套等零件在视图表达时只要画出一个基本视图再加上适当的断面图和尺寸标注就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图轴线一般按水平放置进行投影最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时常以它的轴线作为径向尺寸 肌Ｓ纱俗⒊鐾贾兴 镜魔?4 、Ф11见A-A断面等。

这样就把设计上的要求和加工时的工艺基准轴类零件在车床上加工时两端用顶针顶住轴的中心孔统一起来了。

而长度方向的基准常选用重要的端面、接触面轴肩或加工面等。

2. 3.如图中所示的表面粗糙度为Ra6.3的右轴肩被选为长度方向的主要尺寸基准由此注出13、28、1.5和26.5等尺寸再以右轴端为长度方向的辅助基从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状一般有端盖、阀盖、齿轮等零件它们的主要结构大体上有回转体通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时一般选择过对称面或回转轴线的剖视图作主视图同时还需增加适当的其它视图如左视图、右视图或俯视图把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时通常选用通过轴孔的轴线作为径向尺寸基准长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变在选择主视图时主要考虑工作位置和形状特征。

对其它视图的选择常常需要两个或两个以上的基本视图并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说右视图是没有必要的而对于T字形肋采用剖面比较合适。

在标注叉架类零件的尺寸时通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说这类零件的形状、结构比前面三类零件复杂而且加工位置的变化更多。
