加工中心刀柄规格加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。
7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS07388/1（国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。
NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT型两种刀柄。
DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上，IS0 7388/1型的刀柄可以安装在DIN69871型、IS0 7388/1和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
（1）DIN 2080型（简称NT或ST）DIN2080是德国标准，即国际标准ISO2583，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。
（2）DIN 69871型（简称JT、DIN、DAT或DV）DIN 69871型分两种，即DIN 69871 A/AD型和DIN 69871 B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。
（3）ISO 7388/1型（简称IV或IT）其刀柄安装尺寸与DIN69871型没有区别，但由于ISO7388/1型刀柄的D4值小于DIN69871型刀柄的D4值，所以将ISO 7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871型刀柄安装在ISO 7388/1型机床上则有可能会发生干涉。
（4）MAS BT型（简称BT）BT型是日本标准，安装尺寸与DIN 69871、IS0 7388/1及ANSI完全不同，不能换用。
BT型刀柄的对称性结构使它比其它三种刀柄的高速稳定性要好。
加工中心刀柄的种类和用途刀柄是机床和刀具的连接体，刀柄是影响同心度和动平衡一个关键环节，千万不能将它当成一般的部件来看待。
同心度可以决定刀具在旋转一周的情况下各切刃部分的切削量是否均匀；在主轴旋转时动不平衡将产生周期性的震动。
今天和大家聊一聊关于加工中心刀柄的知识。
如今数控机床在工厂里得到了广泛的应用，这些机床和使用的工具来自世界各地，有着不同的型号和标准。
你知道加工中心BT 刀柄中的7：24是什么意思吗？你又知道BT、NT、JT、IT、CAT是什么标准吗？往下看↓↓一、根据主轴锥孔分两大类按加工中心主轴装刀孔的锥度通常分为两大类：①锥度为7：24的SK通用刀柄；②锥度为1：10的HSK真空刀柄。

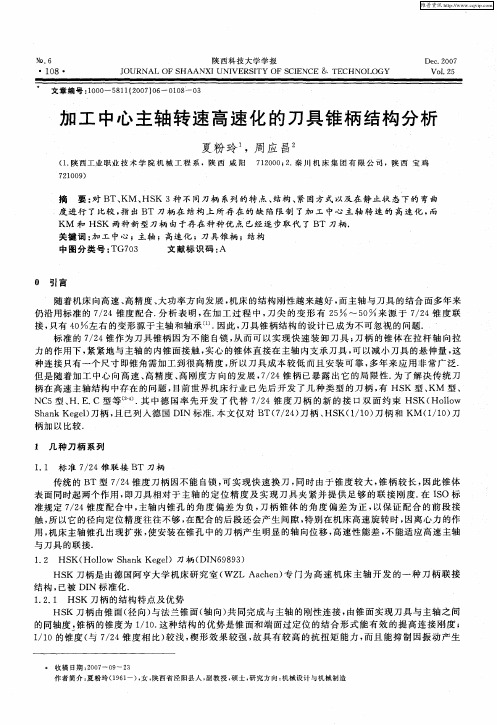

1、锥度为7：24的SK通用刀柄7：24指的是刀柄锥度为7：24，为单独的锥面定位，锥柄较长。
锥体表面同时要起两个重要作用，即刀柄相对于主轴的精确定位以及实现刀柄夹紧。
优点：不自锁，可以实现快速装卸刀具；制造刀柄只要将锥角加工到高精度即可保证连接的精度，所以刀柄成本相对较低。
缺点：在高速旋转时主轴前端锥孔会发生膨胀，膨胀量的大小随着旋转半径与转速的增大而增大，锥度连接刚度会降低，在拉杆拉力的作用下，刀柄的轴向位移也会发生改变。
每次换刀后刀柄的径向尺寸都会发生改变，存在着重复定位精度不稳定的问题。
锥度为7：24的通用刀柄通常有五种标准和规格：①国际标准 IS0 7388/1 （简称IV或IT）；②日本标准 MAS BT（简称BT）；③德国标准 DIN 2080型（简称 NT或ST）；④美国标准 ANSI/ASME（简称CAT）；⑤DIN 69871 型（简称JT、DIN、DAT或者DV）；拉紧方式：NT型刀柄是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
通用性：①目前国内使用最多的是DIN 69871型（即JT）和日本MAS BT 型两种刀柄；②DIN 69871型的刀柄还可以安装在ANSI/ASME主轴锥孔的机床上；③国际标准IS0 7388/1型的刀柄还可以安装在DIN 69871型、ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
加工中心刀柄的标准7:24的刀柄有：JT 系列刀柄（ISO、德国DIN标准、中国GB标准）BT 系列刀柄（日本MAS标准）JT-WA系列刀柄（德国VDI标准）JT-U系列刀柄（美国ANSI标准）CAT系列刀柄（美国ANSI标准-卡特彼勒）ST 系列刀柄（中国GB标准）SK 系列刀柄（德国DIN标准）分类：加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。
一、锥度为7:24的通用刀柄通常有五种标准和规格:NT（传统型）简称NT或ST）DIN 69871（德国标准）（简称JT、DIN、DAT或DV）IS0 7388/1 （国际标准）（简称IV或IT）MAS BT（日本标准）（简称BT）ANSI/ASME（美国标准）（简称CAT）★NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。
DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上，IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
★拉钉有三个关键参数：θ角、长度l以及螺纹G关于刀柄拉钉的θ角有如下几种情况：1、MAS BT（日本标准）刀柄拉钉θ角有45°、60°和90°之分，常用的是45°和60°的；2、DIN 69871刀柄拉钉（通常称为DIN 69872－40/50）θ角只有75°一种；3、IS0 7388/1刀柄拉钉（通常称为IS0 7388/2－40/50）θ角有45°和75°之分；4、ANSI/ASME（美国标准）刀柄拉钉θ角有45°、60°和90°之分。
刀柄型号表示方法
1、柄部型式及尺寸
JT：表示采用国际标准ISO7388号加工中心机床用锥柄柄部（带机械手夹持槽）；其后数字为相应的ISO锥度号：如50和40分别代表大端直径
69.85和44.45的7:24锥度。
BT：表示采用日本标准MAS403号加工中心机床用锥柄柄部（带机械手夹持槽）；其后数字为相应的ISO锥度号：如50和40分别代表大端直径
69.85和44.45的7:24锥度。
2、刀柄用途及主参数
XD –装三面铣刀刀柄
MW –无扁尾氏锥柄刀柄
XS –装三面刃铣刀刀柄
M –有扁尾氏锥柄刀柄
Z（J）- 装钻夹头刀柄（贾式锥度加J）
XP –装削平柄铣刀刀柄
用途后的数字表示工具的工作特性，其含义随工具不同而异，有些工具该数字为其轮廓尺寸D或L；有些工具该数字表示应用范围。
加工中心究竟该如何正确选择刀柄选择合适的刀柄对于加工中心来说非常重要，因为刀柄的质量和选择会直接影响加工中心的工作效率和加工质量。
下面将详细介绍如何正确选择刀柄，包括刀柄类型、刀柄材质、刀柄尺寸等方面的内容。
首先是刀柄的类型。
根据刀柄的形式和结构可以分为直柄刀柄、切割板刀柄和榫槽刀柄。
直柄刀柄是最常见的刀柄类型，其刀柄直径和夹持方式较为简单，适用于一般的加工任务。
切割板刀柄是将切割板与刀柄连接，使得刀具更加稳固，适用于高速切削和重负载切削。
榫槽刀柄则适合用于多刃刀具的夹持，能提供更高的刚性和稳定性，适用于高精度和高效率的加工。
其次是刀柄的材质。
刀柄的材质应具备良好的强度和刚性，以确保加工中心在高速切削和高负荷下的稳定性。
常见的刀柄材质有高速钢、硬质合金和高速钢铸造成型等。
高速钢刀柄耐磨性较好，适合加工低硬度材料，并且价格相对较低。
硬质合金刀柄具有良好的硬度和耐磨性，适合加工高硬度材料，但价格较高。
高速钢铸造成型刀柄具有良好的刚性和耐磨性，适用于高速切削和重负载切削，是一种较为理想的刀柄材质。
然后是刀柄的尺寸。
刀柄的尺寸应根据加工中心的要求和具体的加工任务进行选择。
刀柄的直径应与夹持工具相匹配，以确保刀具的夹持稳定性。
刀柄的长度应与工作空间和工件尺寸相适应，以确保加工中心在加工过程中的灵活性和效率。
此外，刀柄的夹持方式也需要考虑。
常见的夹持方式有直夹、侧夹和自定心夹持等，每种夹持方式都有其适用的加工场合，正确选择合适的夹持方式可以提高加工质量和效率。
最后是刀柄的制造工艺和质量。
由于刀柄在加工中心中承受较大的负荷和冲击，所以其制造工艺和质量是非常关键的。
刀柄应经过严格的热处理、焊接、加工和表面处理等工艺流程，以确保其强度、刚度和耐磨性。
此外，刀柄的表面应经过光洁度和度量精度的检测，以确保刀柄在加工过程中的质量和精度。
综上所述，选择合适的刀柄对于加工中心来说非常重要。
在选择刀柄时，需要考虑刀柄类型、材质、尺寸以及制造工艺和质量等因素，以确保刀柄能够适应具体的加工要求，并提高加工中心的工作效率和加工质量。
CNC刀柄标准CNC 刀柄标准加工中心的主轴锥孔通常分为两大类，即锥度为7:24 的通用系统和1:10 的HSK 真空系统。
7:24 锥度的通用刀柄锥度为7:24 的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS07388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME （美国标准）。
NT 型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871 型（即JT）和MAS BT 型两种刀柄。
DIN 69871 型的刀柄可以安装在DIN 69871 型和ANSI/ASME 主轴锥孔的机床上，IS0 7388/1 型的刀柄可以安装在DIN69871 型、IS0 7388/1 和ANSI/ASME 主轴锥孔的机床上，所以就通用性而言，IS0 7388/1 型的刀柄是最好的。
（1）DIN 2080 型（简称NT 或ST）DIN 2080 是德国标准，即国际标准ISO 2583 ，是我们通常所说NT 型刀柄，不能用机床的机械手装刀而用手动装刀。
（2）DIN 69871 型（简称JT、DIN、DAT 或DV）DIN 69871 型分两种，即DIN 69871 A/AD 型和DIN 69871 B 型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。
（3）ISO 7388/1 型（简称IV 或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4 值小于DIN 69871型刀柄的D4 值，所以将ISO 7388/1 型刀柄安装在DIN 69871 型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1 型机床上则有可能会发生干涉。
（4）MAS BT 型（简称BT）BT 型是日本标准，安装尺寸与DIN 69871、IS0 7388/1 及ANSI完全不同，不能换用。
