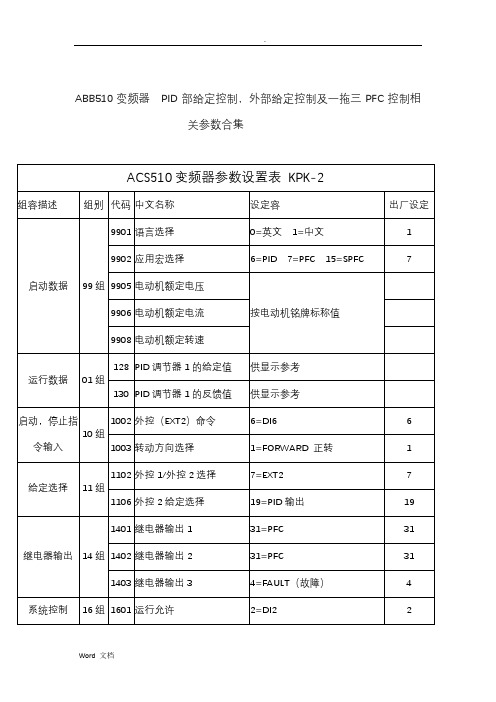

ABB510变频器PID内部给定控制,外部给定控制与一拖三PFC控制相关参数合集

ABB510变频器PID部给定控制，外部给定控制及一拖三PFC控制相关参数合集要将变频器置于远程状态（LOC/REM）=REM要将变频器置于远程状态（LOC/REM）=REMABB变频器一拖一一、1拖1 PID配置：1、ABB变频器一拖一接线：注：1）图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；2）11和12短接；3）10和13接通是启动信号。

2、变频器参数调节：参数设定值99.02 6=PID控制宏10.02 1=DI1控制启停11.02 7=外部213.04 20%（实际信号为4-20ma或2-10V时）16.01 0-不需要启动允许信号40.10 19（部设定给定值）40.11 设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）二、1拖3 PID配置：ABB变频器一拖三1、ABB变频器一拖三接线注：1）图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；2）11和12短接；3）10和13接通是启动信号；4）10和16，17，18接通是三台泵的启动联锁信号；5）3个继电器分别接三台泵。

2、变频器参数设置参数设定值99.02 6=PID控制宏10.02 1=DI1控制启停11.02 7=外部213.04 20%（实际信号为4-20ma或2-10V时）14.0131=PFC控制14.02 31=PFC控制14.03 31=PFC控制16.01 0-不需要启动允许信号40.10 19（部设定给定值）40.11 设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）81.17 2=辅机数量81.27 3=辅机数量收起容ABB系列变频器恒压供水PID全参数设置(部给定)此调试单当系统参数出现意外丢失时，允许根据此参数进行设置！1、LOC/REM，当变频器初次上电时，状态处于REM远程控制模式，由控制端子块来控制。

要进入LOC本地模式需按下此键进行操作。

ABBACS510低压交流传动变频器PID控制恒压的设置方法1、必须设置成远程控制模式才可以用电气柜上的二档开关控制变频器的手动电位器调频、停止和根据端子AI1反馈量PID控制。

这步需要按变频器操作面板上的LOC/REM按钮，按此按钮使变频器屏幕上左方显示REM。

2、设置99组应用宏中的9902为PID宏。

3、若硬件端子上远传压力表接在AI1上，则设置
与
400欧
PID
是压力表的反馈值，例如40%。

这个状态非常有用，有了它，你不需要再换算。

5、将4011数据设置成比0130中反馈值大的某数，比如0130为40%，将4011（PID设定值功能项）设置成50%，此时变频器开车，再看0130状态，由于反馈值在增大以趋近于50%，此过程观察压力表是否达到你需要的压力，并记住当达到你需要的压力时0130的数值，并将等值的数输入
到4011中，即可实现PID控制。

若所需压力的反馈量不在40%-50%这个区间，用此方法再调大4011中的数值，并用我刚才所叙述的方法调试，直到满意为止。

PID设置算是初步完成了。

6、用以上方法设置好以后，你会发现电机总是在变频器的低频下运行，这样即功耗大，又损耗电机。

那么我们需要把4022设置成7，具体功能看说明。

再把4025设置一个偏差数。

注：1、表格中没注明的参数，可不用设定。

2、压力给定值由参数4011组设定：4公斤对应40%；
5公斤对应50%，依此类推。

3、4019组参数根据远传压力表量程而设定：压力表量程为1.6Mpa时，设为160%；压力表量程为2.5Mpa时，
设为250%，依此类推。

ABBACS510低压交流传动变频器PID控制恒压的设置方法1、必须设置成远程控制模式才可以用电气柜上的二档开关控制变频器的手动电位器调频、停止和根据端子AI1反馈量PID控制。

这步需要按变频器操作面板上的LOC/REM按钮，按此按钮使变频器屏幕上左方显示REM。

2、设置99组应用宏中的9902为PID宏。

3、若硬件端子上远传压力表接在AI1上，则
设置
与
400欧
PID
现设定合适的PID数值，即观察变频器的01状态组的0130，这里显示的是压力表的反馈值，例如40%。

这个状态非常有用，有了它，你不需要再换算。

5、将4011数据设置成比0130中反馈值大的某数，比如0130为40%，将4011（PID设定值功能项）设置成50%，此时变频器开车，再看0130状态，由于反馈值在增大以趋近于50%，此过程观察压力表是否达到你需要
的压力，并记住当达到你需要的压力时0130的数值，并将等值的数输入到4011中，即可实现PID控制。

若所需压力的反馈量不在40%-50%这个区间，用此方法再调大4011中的数值，并用我刚才所叙述的方法调试，直到满意为止。

PID设置算是初步完成了。

6、用以上方法设置好以后，你会发现电机总是在变频器的低频下运行，这样即功耗大，又损耗电机。

那么
注：1、表格中没注明的参数，可不用设定。

2、压力给定值由参数4011组设定：4公斤对应40%；
5公斤对应50%，依此类推。

3、4019组参数根据远传压力表量程而设定：压力表量程。

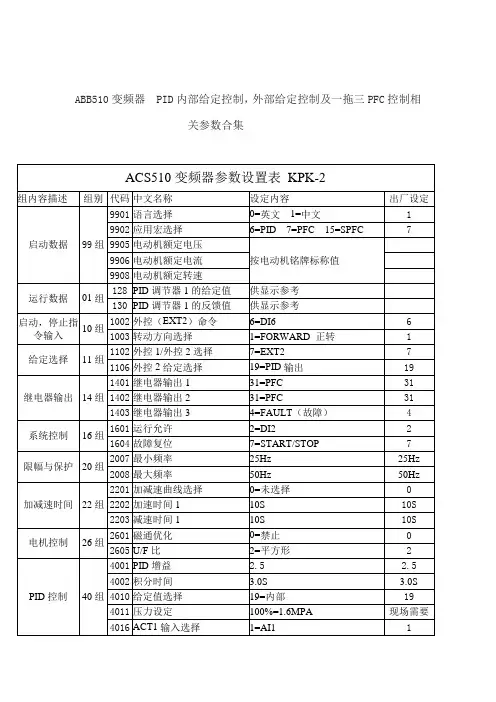

ABB510变频器 PID内部给定控制，外部给定控制及一拖三PFC控制相关参数合集要将变频器置于远程状态（LOC/REM）=REMABB变频器一拖一一、1拖1 PID配置：1、ABB变频器一拖一接线：注：1）图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；2）11和12短接；3）10和13接通是启动信号。

2、变频器参数调节：参数设定值99.02 6=PID控制宏10.02 1=DI1控制启停11.02 7=外部213.04 20%（实际信号为4-20ma或2-10V时）16.01 0-不需要启动允许信号40.10 19（内部设定给定值）40.11 设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）二、1拖3 PID配置：ABB变频器一拖三1、ABB变频器一拖三接线注：1）图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；2）11和12短接；3）10和13接通是启动信号；4）10和16，17，18接通是三台泵的启动联锁信号；5）3个继电器分别接三台泵。

2、变频器参数设置参数设定值99.02 6=PID控制宏10.02 1=DI1控制启停11.02 7=外部213.04 20%（实际信号为4-20ma或2-10V时）14.01 31=PFC 控制14.02 31=PFC控制14.03 31=PFC控制16.01 0-不需要启动允许信号40.10 19（内部设定给定值）40.11 设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）81.17 2=辅机数量81.27 3=辅机数量收起内容ABB系列变频器恒压供水PID全参数设置(内部给定)此调试单当系统参数出现意外丢失时，允许根据此参数进行设置！1、LOC/REM，当变频器初次上电时，状态处于REM远程控制模式，由控制端子块来控制。

要进入LOC本地模式需按下此键进行操作。

2、内部给定时实现PID宏方式，实际反馈值选择AI1。

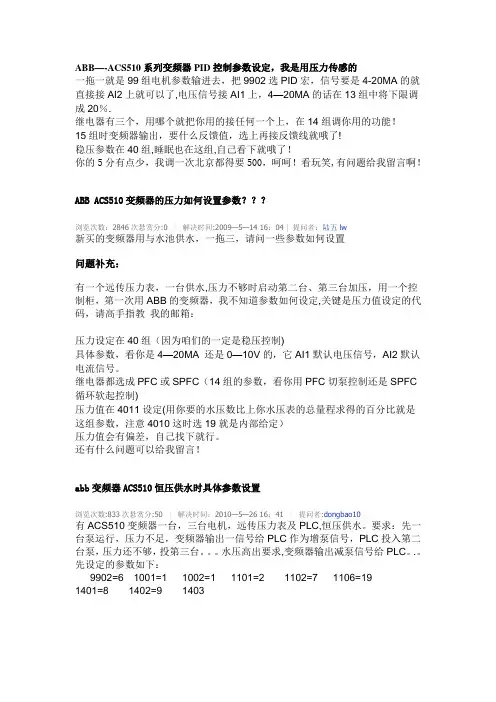

ABB—-ACS510系列变频器PID控制参数设定，我是用压力传感的一拖一就是99组电机参数输进去，把9902选PID宏，信号要是4-20MA的就直接接AI2上就可以了,电压信号接AI1上，4—20MA的话在13组中将下限调成20％.继电器有三个，用哪个就把你用的接任何一个上，在14组调你用的功能！15组时变频器输出，要什么反馈值，选上再接反馈线就哦了!稳压参数在40组,睡眠也在这组,自己看下就哦了！你的5分有点少，我调一次北京都得要500，呵呵！看玩笑,有问题给我留言啊！ABB ACS510变频器的压力如何设置参数？？？浏览次数：2846次悬赏分:0 ｜解决时间:2009—5—14 16：04 |提问者：陆五lw新买的变频器用与水池供水，一拖三，请问一些参数如何设置问题补充：有一个远传压力表，一台供水,压力不够时启动第二台、第三台加压，用一个控制柜，第一次用ABB的变频器，我不知道参数如何设定,关键是压力值设定的代码，请高手指教我的邮箱：压力设定在40组（因为咱们的一定是稳压控制)具体参数，看你是4—20MA 还是0—10V的，它AI1默认电压信号，AI2默认电流信号。

继电器都选成PFC或SPFC（14组的参数，看你用PFC切泵控制还是SPFC 循环软起控制)压力值在4011设定(用你要的水压数比上你水压表的总量程求得的百分比就是这组参数，注意4010这时选19就是内部给定）压力值会有偏差，自己找下就行。

还有什么问题可以给我留言！abb变频器ACS510恒压供水时具体参数设置浏览次数:833次悬赏分:50 ｜解决时间：2010—5—26 16：41 ｜提问者:dongbao10有ACS510变频器一台，三台电机，远传压力表及PLC,恒压供水。

要求：先一台泵运行，压力不足，变频器输出一信号给PLC作为增泵信号，PLC投入第二台泵，压力还不够，投第三台。

水压高出要求,变频器输出减泵信号给PLC。

.。

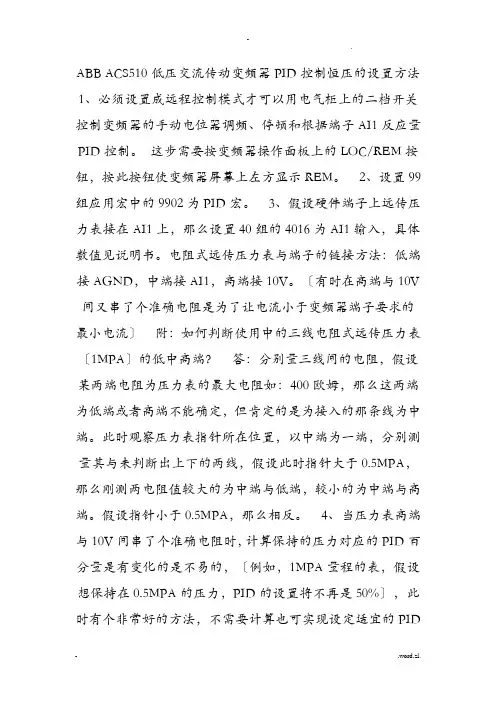

ABB ACS510低压交流传动变频器PID控制恒压的设置方法1、必须设置成远程控制模式才可以用电气柜上的二档开关控制变频器的手动电位器调频、停顿和根据端子AI1反应量PID控制。

这步需要按变频器操作面板上的LOC/REM按钮，按此按钮使变频器屏幕上左方显示REM。

2、设置99组应用宏中的9902为PID宏。

3、假设硬件端子上远传压力表接在AI1上，那么设置40组的4016为AI1输入，具体数值见说明书。

电阻式远传压力表与端子的链接方法：低端接AGND，中端接AI1，高端接10V。

〔有时在高端与10V 间又串了个准确电阻是为了让电流小于变频器端子要求的最小电流〕附：如何判断使用中的三线电阻式远传压力表〔1MPA〕的低中高端？答：分别量三线间的电阻，假设某两端电阻为压力表的最大电阻如：400欧姆，那么这两端为低端或者高端不能确定，但肯定的是为接入的那条线为中端。

此时观察压力表指针所在位置，以中端为一端，分别测量其与未判断出上下的两线，假设此时指针大于0.5MPA，那么刚测两电阻值较大的为中端与低端，较小的为中端与高端。

假设指针小于0.5MPA，那么相反。

4、当压力表高端与10V间串了个准确电阻时，计算保持的压力对应的PID百分量是有变化的是不易的，〔例如，1MPA量程的表，假设想保持在0.5MPA的压力，PID的设置将不再是50%〕，此时有个非常好的方法，不需要计算也可实现设定适宜的PID数值，即观察变频器的01状态组的0130，这里显示的是压力表的反应值，例如40%。

这个状态非常有用，有了它，你不需要再换算。

5、将4011数据设置成比0130中反应值大的某数，比方0130为40%，将4011〔PID设定值功能项〕设置成50%，此时变频器开车，再看0130状态，由于反应值在增大以趋近于50%，此过程观察压力表是否到达你需要的压力，并记住当到达你需要的压力时0130的数值，并将等值的数输入到4011中，即可实现PID控制。

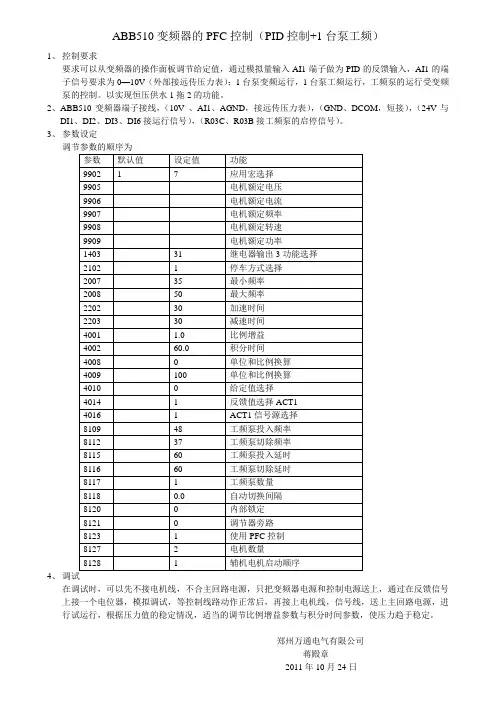

ABB510变频器的PFC控制（PID控制+1台泵工频）
1、控制要求
要求可以从变频器的操作面板调节给定值，通过模拟量输入AI1端子做为PID的反馈输入，AI1的端子信号要求为0—10V（外部接远传压力表）；1台泵变频运行，1台泵工频运行，工频泵的运行受变频泵的控制。

以实现恒压供水1拖2的功能。

2、ABB510变频器端子接线，（10V 、AI1、AGND，接远传压力表），（GND、DCOM，短接），（24V与
DI1、DI2、DI3、DI6接运行信号），（R03C、R03B接工频泵的启停信号）。

3、参数设定
调节参数的顺序为
4、调试
在调试时，可以先不接电机线，不合主回路电源，只把变频器电源和控制电源送上，通过在反馈信号上接一个电位器，模拟调试，等控制线路动作正常后，再接上电机线，信号线，送上主回路电源，进行试运行，根据压力值的稳定情况，适当的调节比例增益参数与积分时间参数，使压力趋于稳定。

郑州万通电气有限公司
蒋殿章
2011年10月24日。

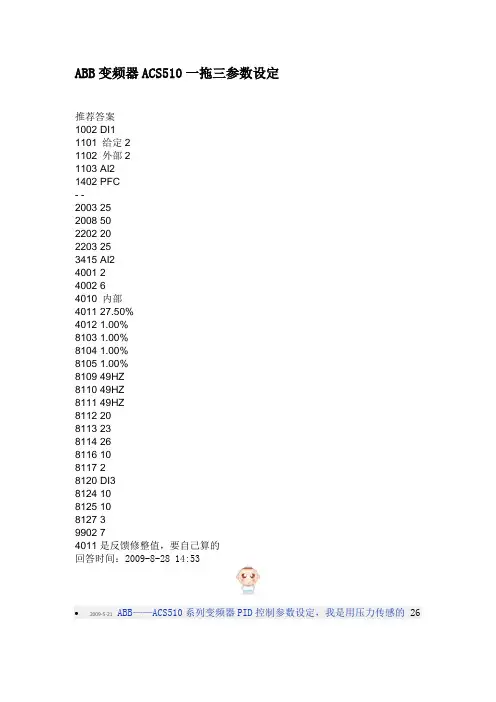

ABB变频器ACS510一拖三参数设定推荐答案1002 DI11101 给定21102 外部21103 AI21402 PFC- -2003 252008 502202 202203 253415 AI24001 24002 64010 内部4011 27.50%4012 1.00%8103 1.00%8104 1.00%8105 1.00%8109 49HZ8110 49HZ8111 49HZ8112 208113 238114 268116 108117 28120 DI38124 108125 108127 39902 74011是反馈修整值，要自己算的回答时间：2009-8-28 14:532009-5-21ABB——ACS510系列变频器PID控制参数设定，我是用压力传感的 26∙2010-9-30恒压水泵变频器是ABB。
