灰土挤密桩ppt课件

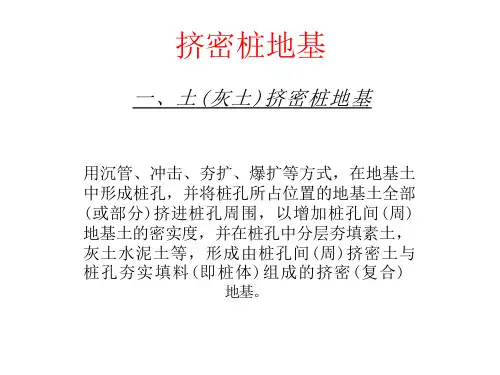

灰土挤密桩法和土挤密桩法大体概念灰土挤密桩或土挤密桩是利用沉管、冲击或爆扩等方式在地基中挤土成孔，然后向孔内夯填素土或灰土成桩。

成桩时，通过成孔进程中的横向挤压作用，桩孔内的土被挤向周围，使桩间土得以挤密，然后将备好的素土(黏性土)或灰土分层填入桩孔内，并分层捣实至设计标高。

用素土分层夯实的桩体，称为土挤密桩；用灰土分层夯实的桩体，称为灰土挤密桩。

二者别离与挤密的桩间土组成复合地基，一路经受基础的上部荷载。

适用范围灰土挤密桩法或土挤密桩法适用于处置地下水位以上的湿陷性黄土、素填土和杂填土等地基。

处置深度宜为5-15m。

灰土挤密桩或土挤密桩，在消除土的湿陷性和减小渗透性方面，其效果大体相同或不同不明显，但土挤密桩地基的承载力和水稳性不及灰土挤密桩，选用上述方式时，应按照工程要求和处置地基的目的肯定。

当以提高地基的承载力或增强其水稳性为主要目的时，宜选用灰土挤密桩法；当以消除地基的湿陷性为主要目的时，宜选用土挤密桩法。

【例题15】为消除湿陷性黄土地基的湿陷性，宜选用的地基处置方式为（）。

A、夯实水泥土桩法；B、砂石桩法；C、振冲法；D、土挤密桩法；答案：D大量的实验研究资料和工程实践表明，土或灰土挤密桩用于处置地下水位以上的湿陷性黄土、素填土、杂填土等地基，不论是消除土的湿陷性仍是提高承载力都是有效的。

但当土的含水量大于24％及其饱和度超过65％时，在成孔及拔管进程中，桩孔及其周围容易缩颈和隆起，挤密效果差，故上述方式不适用于处置地下水位以下及处于毛细饱和带的土层。

因此，本地基土的含水量大于24％、饱和度超过65％时，由于无法挤密成孔，故不宜选用上述方式。

因灰土挤密桩法或土挤密桩法具有当场取材、以土治土、原位处置、深层加密和费用较低的特点，在我国西北及华北等黄土地域已普遍应用。

加固机理灰土挤密桩或土挤密桩加固地基是一种人工复合地基，属于深层加密处置地基的一种方法，主要作用是提高地基承载力，降低地基紧缩性。

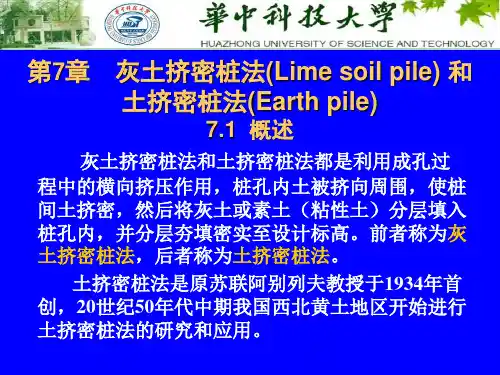

灰土挤密桩(Lime soil pile)和土挤密桩法(Earth pile)概述灰土挤密桩和土挤密桩法都是利用成孔过程中的横向挤压作用，桩孔内土被挤向四周，使桩间土挤密，然后灰土或素土(粘性土)分层填入桩孔内，并分层夯填密实至设计标高，前者称为灰土挤密桩，后者称为土挤密桩法。

土挤密桩法是前苏联门阿别列夫教授于1934年首创，20世纪50年代中期我国西北黄土地区开始进行土机密桩法的研究和应用。

灰土挤密桩法和土挤密桩法适用于处理地下水位以上的湿陷性黄土、素填土、杂填土等地基，可处理地基的深度为5〜15m。

所谓湿陷性黄土：在上覆盖土层自重应力作用下，或者在自重应力和附加应力共同作用下，因浸水后土的结构破坏而发生显著附加变形的土称为湿陷性土，属于特殊土，广泛分布于我国东北、西北、华中和华东部分地区的黄土多具湿陷性。

湿陷性黄土的工程特征：湿陷性黄土是一种特殊性质的土，在一定的压力下，下沉稳定后，受水浸湿，土结构迅速破坏，并且产生显著附加下沉，故在湿陷性黄土场地上进行建设，应根据建筑物的重要性，地基受水浸湿可能性的大小和在使用期间对不均匀沉降限制的严格程度，采取以地基处理为主的综合措施，防止地基湿陷对建筑产生危害。

但当地基土的含水量大于24%，饱和度大于65%时，不宜选用灰土挤密桩或土挤密桩。

灰土机密桩和土挤密桩法具有原位处理、深层挤密和以土治 土的特点，在我国西北和华北地区广泛用于处理深厚湿陷性黄土、素填土和杂填土地基时，具有较好的经济效益和社会效益。

设计计算采用灰土挤密桩或者土挤密桩处理后形成的复合地基的承 载力特征值，应通过现场单桩或多桩复合地基荷载试验确定。

初步设计当无试验资料时， 可按当地经验确定，但对灰土挤密桩复 合地基的承载力特征值，不宜大于处理前的2.0倍，并不宜大于250kpa ；对土挤密桩复合地基的承载力特征值，不宜大于处理前 的1.4倍，并不宜大于180kpa 。

灰土挤密桩法和土挤密桩法一般采用等边三角形排列布桩， 其设计计算一般包括下述几个方面：桩孔直径，宜为 300〜450mm ，并可根据所选用的成孔方法 确定。

灰土挤密桩‎法和土挤密‎桩法6.3.1 基本概念灰土挤密桩‎或土挤密桩‎是利用沉管‎、冲击或爆扩‎等方法在地‎基中挤土成‎孔，然后向孔内‎夯填素土或‎灰土成桩。

成桩时，通过成孔过‎程中的横向‎挤压作用，桩孔内的土‎被挤向周围‎，使桩间土得‎以挤密，然后将备好‎的素土(黏性土)或灰土分层‎填入桩孔内‎，并分层捣实‎至设计标高。

用素土分层‎夯实的桩体‎，称为土挤密‎桩；用灰土分层‎夯实的桩体‎，称为灰土挤‎密桩。

二者分别与‎挤密的桩间‎土组成复合‎地基，共同承受基‎础的上部荷‎载。

6.3.2 适用范围灰土挤密桩‎法或土挤密‎桩法适用于‎处理地下水‎位以上的湿‎陷性黄土、素填土和杂‎填土等地基。

处理深度宜‎为5-15m。

灰土挤密桩‎或土挤密桩‎，在消除土的‎湿陷性和减‎小渗透性方‎面，其效果基本‎相同或差别‎不明显，但土挤密桩‎地基的承载‎力和水稳性‎不及灰土挤‎密桩，选用上述方法‎时，应根据工程‎要求和处理‎地基的目的‎确定。

当以提高地‎基的承载力‎或增强其水‎稳性为主要‎目的时，宜选用灰土‎挤密桩法；当以消除地‎基的湿陷性‎为主要目的‎时，宜选用土挤密桩法。

【例题15】为消除湿陷‎性黄土地基‎的湿陷性，宜选用的地‎基处理方法‎为（）。

A、夯实水泥土‎桩法；B、砂石桩法；C、振冲法；D、土挤密桩法‎；答案：D大量的试验‎研究资料和‎工程实践表‎明，土或灰土挤‎密桩用于处‎理地下水位‎以上的湿陷‎性黄土、素填土、杂填土等地‎基，不论是消除‎土的湿陷性‎还是提高承‎载力都是有‎效的。

但当土的含水量大‎于24％及其饱和度‎超过65％时，在成孔及拔‎管过程中，桩孔及其周‎围容易缩颈‎和隆起，挤密效果差‎，故上述方法‎不适用于处‎理地下水位‎以下及处于‎毛细饱和带‎的土层。

因此，当地基土的‎含水量大于‎24％、饱和度超过‎65％时，由于无法挤‎密成孔，故不宜选用‎上述方法。

因灰土挤密‎桩法或土挤‎密桩法具有‎就地取材、以土治土、原位处理、深层加密和‎费用较低的特点，在我国西北‎及华北等黄‎土地区已广‎泛应用。

灰土挤密桩灰土挤密桩是利用锤击将钢管打入土中侧向挤密成孔，将管拔出后，在桩孔中分层回填 2：8 灰土夯实而成，消除深层黄土湿陷性的同时，与桩间土共同组成复合地基以承受上部荷载。

1）特点及适用范围灰土挤密桩成桩时为横向挤密，可同样达到所要求加密处理后的最大干密度指标，可消除地基土的湿陷性，提高承载力，降低压缩性；可就地取材，应用廉价材料；机具简单，施工方便，工效高。

适于加固地下水位以上、天然含水量 12%~25%、厚度 5~15m 的新填土、杂填土、湿陷性黄土以及含水率较大的软弱地基。

2）桩的构造和布置①桩孔直径根据工程量、挤密效果、施工设备、成孔方法及经济等情况而定，本项目选用 400mm。

②桩长根据土质情况、桩处理地基的深度、工程要求和成孔设备等因素确定，一般为 5~15m。

③桩距和排距桩孔一般按等边三角形布置，其间距和排距由设计确定。

3）机具设备及材料要求①成孔设备一般采用 0.6t 或 1.2t 柴油打桩机或自制锤击式打桩机，亦可采用冲击钻机或洛阳铲成孔。

②夯实机具常用夯实机具有偏心轮夹杆式夯实机和卷扬机提升式夯实机两种，后者工程中应用较多。

夯锤用铸钢制成，重量一般选用 100~300kg，其竖向投影面积的静压力不小于 20kPa。

夯锤最大部分的直径应较桩孔直径小100~150mm，以便填料顺利通过夯锤四周。

③桩孔内的填料石灰材料应选用Ⅱ级以上新鲜消石灰，有效 CaO+MgO 含量不宜低于 60%，粒径不应大于 5mm，土料中有机质含量应不超过 5%。

桩体内的平均压实度不得小于 97%；消石灰与土的体积配合比为 2：8；桩顶标高以上设置 40cm，厚 8%的灰土垫层，其压实度不小于 96%。

4）施工工艺方法要点①施工前应在现场进行成孔、夯填工艺和挤密效果试验，以确定分层填料厚度、夯击次数和夯实后干密度等要求；灰土桩处理后复合地基承载力不得小于250KPa。

②桩施工一般采取先将基坑挖好，预留 20~30cm 土层，然后在坑内施工灰土桩。
