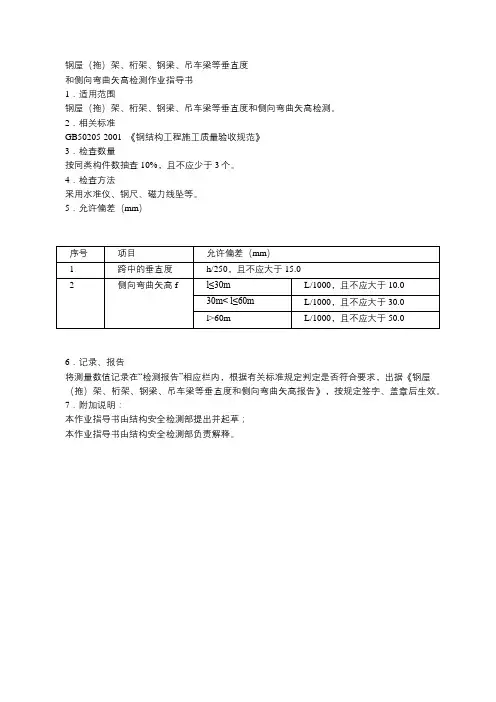

钢构件垂直度变形检测作业指导书(含全部附表)

钢屋（拖）架、桁架、钢梁、吊车梁等垂直度
和侧向弯曲矢高检测作业指导书
1．适用范围
钢屋（拖）架、桁架、钢梁、吊车梁等垂直度和侧向弯曲矢高检测。

2．相关标准
GB50205-2001 《钢结构工程施工质量验收规范》
3．检查数量
按同类构件数抽查10%，且不应少于3个。

4．检查方法
采用水准仪、钢尺、磁力线坠等。

5．允许偏差（mm）

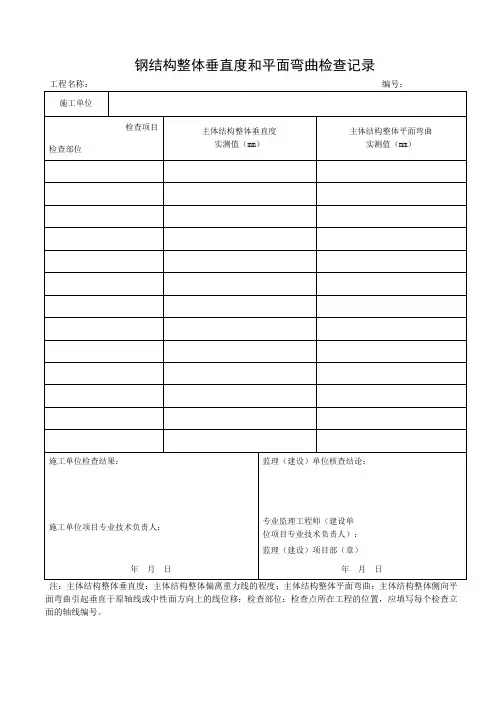

6．记录、报告
将测量数值记录在“检测报告”相应栏内，根据有关标准规定判定是否符合要求，出据《钢屋（拖）架、桁架、钢梁、吊车梁等垂直度和侧向弯曲矢高报告》，按规定签字、盖章后生效。

7．附加说明：
本作业指导书由结构安全检测部提出并起草；
本作业指导书由结构安全检测部负责解释。

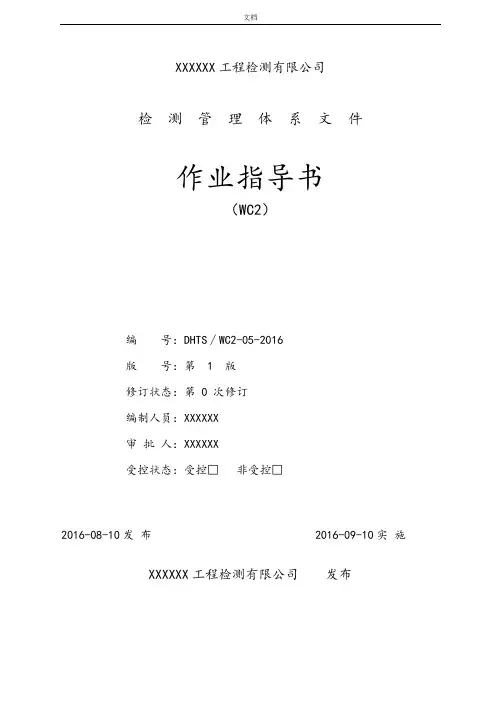

XXXXXX工程检测有限公司检测管理体系文件作业指导书（WC2）编号：DHTS∕WC2-05-2016版号：第 1 版修订状态：第 0 次修订编制人员：XXXXXX审批人：XXXXXX受控状态：受控□非受控□2016-08-10发布 2016-09-10实施XXXXXX工程检测有限公司发布关于新版《作业指导书》批准的通知各检测室：XXXXXX工程检测有限公司（以下简称实验室）依据《实验室资质认定评审准则》要求，编写新版《作业指导书》。

实验室的管理体系文件由《质量手册》、《程序文件》、《作业指导书》、《记录及表格》等四个层次的文件构成。

《质量手册》是纲领性文件，《程序文件》和《作业指导书》是支持性文件，《记录及表格》是证实性文件。

为规范实验室的检测程序和行为，进一步增强检测业务水平，保证检测试验结果的真实性和准确性，客观反映建设工程质量，促进检测行业健康稳定发展，组织编制了《作业指导书》。

《作业指导书》为实验室开展检测工作提供一套完整的工作规范和工作制度，使每项工作有据可查、有章可循，以全面地指导工作，控制检测质量。

《作业指导书》第一版现已通过审定，予以批准颁布，并自2016年9月10日起正式实施。

实验室全体员工作人员必须认真学习,并严格贯彻执行，始终保持质量体系运行有效，确保检测工作的公正性和科学性，如发现问题，请及时反馈，以利于进一步修改完善。

在执行过程中发现内容需要修改或补充时，授权质量管理室为本《作业指导书》的归口管理部门。

XXXXXX工程检测有限公司公司法人代表：2016年8月10日1概述本作业指导书适用于钢结构焊缝的检验检测。

2编写细则的依据2.1 GB 50017-2003《钢结构设计规范》2.2 JGJ 81-2002《建筑钢结构焊接技术规程》2.3 GB50205-2001《钢结构工程施工及验收规范》2.4 GB/T 11345-2013《焊缝无损检测超声检测技术、检测等级和评定》2.5 JB/T6061 -2007《无损检测焊缝磁粉检测》2.6JB/T 6062-2007《无损检测焊缝渗透检测》2.7 NB/T 47013.1～47013.13-2015（JB/T 4730）《承压设备无损检测（合订本）》2.8 JB/T 10062-1999《超声探伤用探头性能测试方法》3需要委托方提供的文件3.1申请单位和制造单位信息申请单位名称、地址、联系人和联系方式、制造单位名称、地址。

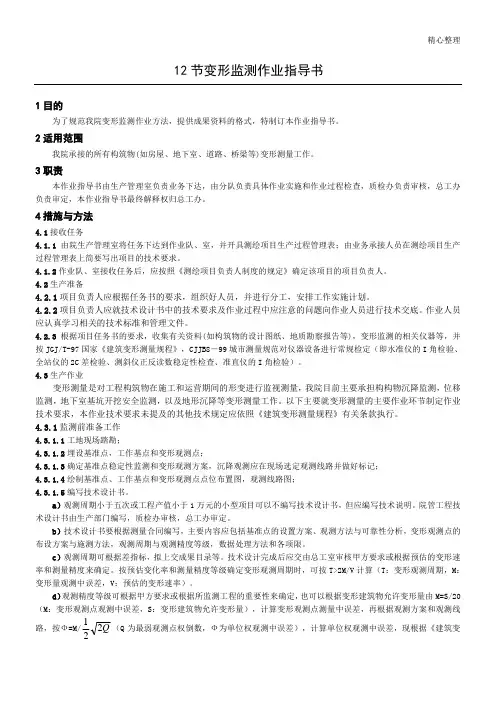

精心整理12节变形监测作业指导书1目的为了规范我院变形监测作业方法，提供成果资料的格式，特制订本作业指导书。

2适用范围我院承接的所有构筑物(如房屋、地下室、道路、桥梁等)变形测量工作。

3职责本作业指导书由生产管理室负责业务下达，由分队负责具体作业实施和作业过程检查，质检办负责审核，总工办44.14.1.14.1.24.24.2.14.2.2作业人员4.2.3按角检验、全站仪的4.3位移监测，4.3.14.3.1.14.3.1.24.3.1.34.3.1.44.3.1.5a ）术设计书由生产部门编写，质检办审核，总工办审定。

b ）技术设计书要根据测量合同编写，主要内容应包括基准点的设置方案、观测方法与可靠性分析，变形观测点的布设方案与施测方法，观测周期与观测精度等级，数据处理方法和各项限。

c ）观测周期可根据差指标，拟上交成果目录等。

技术设计完成后应交由总工室审核甲方要求或根据预估的变形速率和测量精度来确定。

按预估变化率和测量精度等级确定变形观测周期时，可按T>2M/V 计算（T ：变形观测周期，M ：变形量观测中误差，V ：预估的变形速率）。

d ）观测精度等级可根据甲方要求或根据所监测工程的重要性来确定，也可以根据变形建筑物允许变形量由M=S/20（M ：变形观测点观测中误差，S ：变形建筑物允许变形量），计算变形观测点测量中误差，再根据观测方案和观测线路，按Ф=M/Q 221（Q 为最弱观测点权倒数，Ф为单位权观测中误差），计算单位权观测中误差，现根据《建筑变形规程》表2.0.5套用相应的测量精度等级。

4.3.2基准点设置与可靠性分析4.3.2.1沉降观测沉降观测基准点应设置在变形影响范围之外，每个测区至少应设置三个基准点，三个基准点间应单独布设水准线路构成监测网，观测精度应较变形观测精度高一个级别，若条件许可，应尽量将基准点设置在一个测站可以同时观测到的位置直接测定高差，通过计算高差观测不符值或往返测高差不符值按M=][41nN ∆∆±（N:测段数，△:高差不符值，n 各测段平均测站数），计算每站高差测定中误差，若相邻两周期基准点间差变化量大于n 22M （n 为测站数），可以认为基准点不稳定，应重新设置基准点。

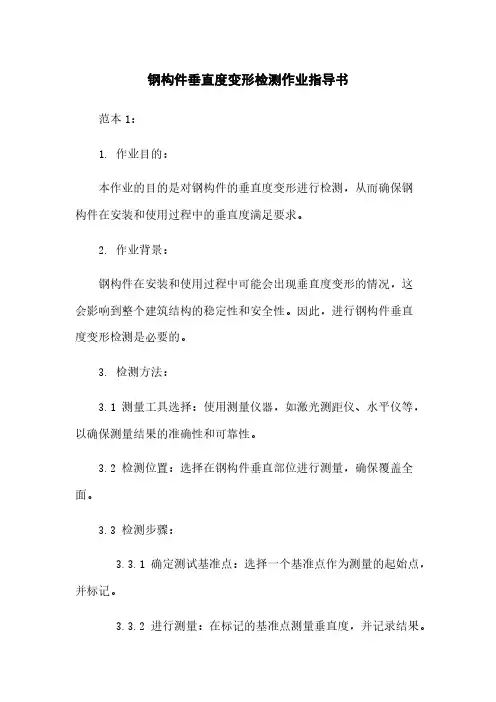

钢构件垂直度变形检测作业指导书范本1：1. 作业目的：本作业的目的是对钢构件的垂直度变形进行检测，从而确保钢构件在安装和使用过程中的垂直度满足要求。

2. 作业背景：钢构件在安装和使用过程中可能会出现垂直度变形的情况，这会影响到整个建筑结构的稳定性和安全性。

因此，进行钢构件垂直度变形检测是必要的。

3. 检测方法：3.1 测量工具选择：使用测量仪器，如激光测距仪、水平仪等，以确保测量结果的准确性和可靠性。

3.2 检测位置：选择在钢构件垂直部位进行测量，确保覆盖全面。

3.3 检测步骤：3.3.1 确定测试基准点：选择一个基准点作为测量的起始点，并标记。

3.3.2 进行测量：在标记的基准点测量垂直度，并记录结果。

3.3.3 移动测量仪器：依次将测量仪器移动到其他位置，进行测量，并记录结果。

3.3.4 分析数据：对测量结果进行分析，确定钢构件的垂直度变形情况。

4. 安全注意事项：4.1 操作人员需佩戴相关安全装备。

4.2 在测量过程中，要注意周围环境的安全，避免发生意外事故。

5. 结果处理：5.1 检测结果的判定：根据测量数据，判断钢构件的垂直度是否满足设计要求。

5.2 记录结果：将测量结果记录在表格中，并保存好。

6. 文档附件：本文档涉及的附件包括测量仪器的使用说明、测量数据记录表格等。

7. 法律名词及注释：暂无。

范本2：1. 作业目的：本作业的目的是对钢构件的垂直度变形进行检测，以确保建筑结构的安全稳定性。

2. 作业背景：钢构件在安装和使用过程中可能会受到各种力的作用，从而引起垂直度的变形。

为了确保钢构件的质量和安全，进行垂直度变形检测是必要的。

3. 检测方法：3.1 测量工具选择：选用精确度较高的测量仪器，如激光测距仪、电子水平仪等。

3.2 检测位置选择：对钢构件的垂直部位进行检测，包括立柱、梁等。

3.3 检测步骤：3.3.1 确定基准点：选取一个稳定的基准点作为测量的起始点，并进行标记。

3.3.2 进行测量：使用测量仪器对基准点进行测量，记录相应的垂直度数值。

XXXXX）工程检测有限公司检测管理体系文件作业指导书（WC2）编号：DHT/ WC2-05-2016版号：第1 版修订状态：第0 次修订编制人员：XXXXXX 审批人：XXXXXX受控状态：受控口非受控口2016-09-10实施XXXXXXE程检测有限公司发布2016-08-10发布关于新版《作业指导书》批准的通知各检测室：XXXXXXE程检测有限公司（以下简称实验室）依据《实验室资质认定评审准则》要求，编写新版《作业指导书》。

实验室的管理体系文件由《质量手册》、《程序文件》、《作业指导书》、《记录及表格》等四个层次的文件构成。

《质量手册》是纲领性文件，《程序文件》和《作业指导书》是支持性文件，《记录及表格》是证实性文件。

为规范实验室的检测程序和行为，进一步增强检测业务水平，保证检测试验结果的真实性和准确性，客观反映建设工程质量，促进检测行业健康稳定发展，组织编制了《作业指导书》。

《作业指导书》为实验室开展检测工作提供一套完整的工作规范和工作制度，使每项工作有据可查、有章可循，以全面地指导工作，控制检测质量。

《作业指导书》第一版现已通过审定，予以批准颁布，并自2016年9月10日起正式实施。

实验室全体员工作人员必须认真学习，并严格贯彻执行，始终保持质量体系运行有效，确保检测工作的公正性和科学性，如发现问题，请及时反馈，以利于进一步修改完善。

在执行过程中发现内容需要修改或补充时，授权质量管理室为本《作业指导书》的归口管理部门。

XXXXXX X程检测有限公司公司法人代表：2016年8月10日1概述本作业指导书适用于钢结构焊缝的检验检测。

2编写细则的依据2.1 GB 50017-2003《钢结构设计规范》2.2 JGJ 81-2002《建筑钢结构焊接技术规程》2.3 GB50205-2001《钢结构工程施工及验收规范》2.4 GB/T 11345-2013《焊缝无损检测超声检测技术、检测等级和评定》2.5 JB/T6061 -2007《无损检测焊缝磁粉检测》2.6 JB/T 6062-2007《无损检测焊缝渗透检测》2.7 NB/T 47013.1 〜47013.13-2015 ( JB/T 4730 )《承压设备无损检测(合订本)》2.8 JB/T 10062-1999《超声探伤用探头性能测试方法》3需要委托方提供的文件3.1申请单位和制造单位信息申请单位名称、地址、联系人和联系方式、制造单位名称、地址。

变形观测作业指导书一、变形测量的内容1.1 水平位移监测：主要用于工业与民用建筑物、构筑物的水平位移监测，在建筑物、筑物竣工后即应有计划地进行变形观测，在同一基准点上测定变形点的坐标，依据不同时期的观测结果进行比较，其较差在剔除测量误差后即为建筑物或构筑物的水平位移值，可根据所测成果的坐标值绘制出相应的点位，分析出点位的偏移方向和偏移值以及偏移的规律和速度。

变形测量的等级划分及精度要求1.2 垂直位移监测(即沉降监测)：主要用于工业与民用建筑物、构筑物的垂直位移监测，在施工开始时即应有计划地进行沉降变形观测，在同一基准点上测定变形点的高程，依据不同时期的观测结果进行比较，其较差在剔除测量误差后即为建筑物或构筑物的垂直沉降值，可根据所测平差成果的高程值绘制出相应点位高程，分析出点位的下沉量和下沉的速度；观测数据要有阶段性和数据的连续性，才能合理的分析，得出正确的结论。

结构桥墩（台）沉降变形观测点示意图测量基准点示意图1.3 挠度变形监测：主要用于桥梁、隧道的扭曲变形监测，在桥梁、隧道的顶层进行平面位置和垂直沉降观测，测定扭曲变形数值。

观测点布设示意图(1)每个工程至少应有3个稳固可靠的点作为基准点，基准点一般采用独立网，如需要求与城市网联测时，只在初期将基准点与城市网进行高精度的联测，并进行一次布网，固定基准点坐标；(2)工作基点应选在比较稳定的位置。

对通视条件良好或观测项目较少的工程，可不设立工作基点，在基准点上直接测定变形观测点。

(3)变形观测点应设立在变形体上能反映变形特征的位置。

变形观测点：平面位置特征点是桥梁面跨度支撑顶点和跨中，高层建筑物四边顶点，隧道内顶点等；垂直变形观测点是两侧桥梁柱支点，高层建筑墙基；挠面变形观测点定在桥梁面和隧道顶容易扭曲部位。

基准点观测墩示意图深埋双金属管基点标石深埋钢管基点标石1.5 变形观测的观测周期，应根据建筑物、构筑物的特征、变形速率、观测精度要求和工程地质条件等因素综合考虑。

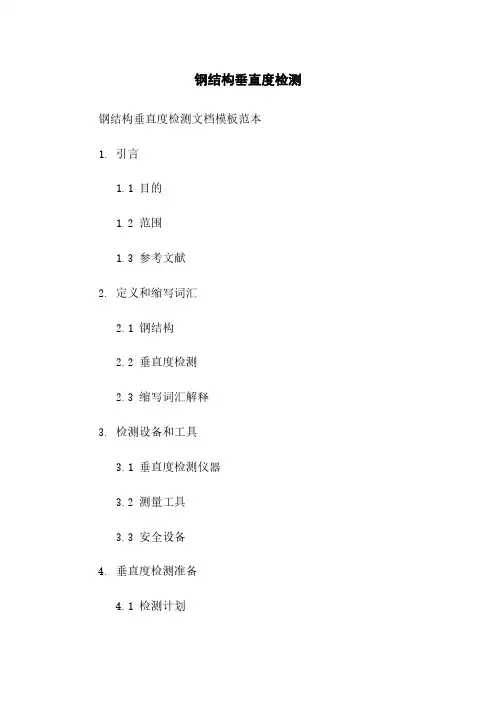

钢结构垂直度检测钢结构垂直度检测文档模板范本
1. 引言
1.1 目的
1.2 范围
1.3 参考文献
2. 定义和缩写词汇
2.1 钢结构
2.2 垂直度检测
2.3 缩写词汇解释
3. 检测设备和工具
3.1 垂直度检测仪器
3.2 测量工具
3.3 安全设备
4. 垂直度检测准备
4.1 检测计划
4.2 检测人员培训
4.3 检测区域准备
4.4 检测参考线的建立
5. 垂直度检测步骤
5.1 垂直度标准
5.2 垂直度检测方法 5.3 实施垂直度检测
5.4 检测数据记录
6. 检测结果评定
6.1 合格标准
6.2 不合格情况的处理
6.3 结果报告
7. 安全注意事项
7.1 工作环境安全
7.2 仪器使用安全
7.3 个人防护措施
8. 典型问题及解决方案
8.1 探头误差
8.2 测量误差
8.3 数据处理误差
9. 附件
9.1 检测计划模板
9.2 数据记录表格模板
9.3 安全设备清单
10. 法律名词及注释
10.1 相关法律名词解释
10.2 注释解释
扩展内容：
1. 本文档所涉及附件如下：
- 检测计划模板
- 数据记录表格模板
- 安全设备清单
2. 本文档所涉及的法律名词及注释：
- 钢结构：指使用钢材构建的建造结构。

- 垂直度检测：通过测量和评估建造钢结构的垂直度，以确保其符合相关的标准和要求。

3. 若有任何疑问或者需进一步了解，请连系我们。

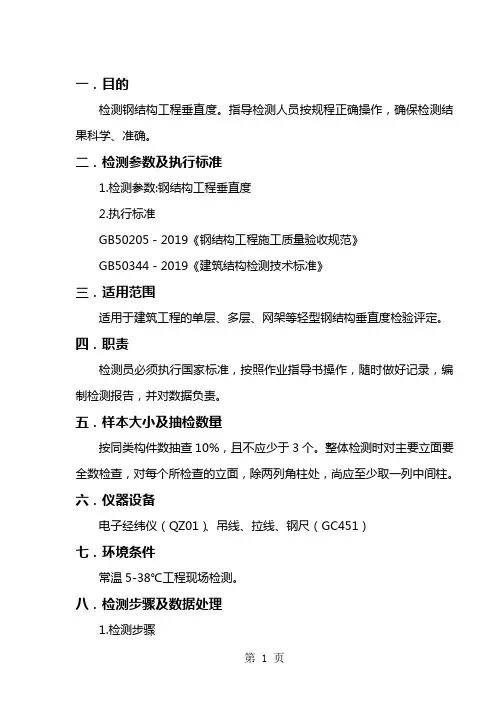

一．目的检测钢结构工程垂直度。

指导检测人员按规程正确操作，确保检测结果科学、准确。

二．检测参数及执行标准1.检测参数:钢结构工程垂直度2.执行标准GB50205－2019《钢结构工程施工质量验收规范》GB50344－2019《建筑结构检测技术标准》三．适用范围适用于建筑工程的单层、多层、网架等轻型钢结构垂直度检验评定。

四．职责检测员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。

五．样本大小及抽检数量按同类构件数抽查10%，且不应少于3个。

整体检测时对主要立面要全数检查，对每个所检查的立面，除两列角柱处，尚应至少取一列中间柱。

六．仪器设备电子经纬仪（QZ01）、吊线、拉线、钢尺（GC451）七．环境条件常温5-38℃工程现场检测。

八．检测步骤及数据处理1.检测步骤第 1 页（1）.条件具备时，应采用经纬仪和钢尺进行检测，将经纬仪安置在便于操作和观查的地点，对钢结构指定构件的垂直度进行检测。

（2）.条件不具备时，应采用吊线、拉线和钢尺进行检测。

九．结果判定1.单层钢结构a.钢屋（托）架、桁架、梁及受压杆件跨中的垂直度h/250，且不应大于15.0mm。

b．单层钢结构主体结构的整体垂直度H/1000，且不应大于25.0mm。

2.多层及高层钢结构a.钢主梁、次梁及受压杆件的垂直度h/250，且不应大于15.0mm。

b．单节柱的垂直度h/1000，且不应大于10.0mm。

c．多层及高层钢结构主体结构的整体垂直度（H/2500+10.0），且不应大于50.0mm。

十．记录格式报告及记录格式见DB22/T438-2019《工程质量检测数据信息技术标准》附录B——专项检测记录表格部分1.报告：《钢结构垂直度检测报告》表B5.03.15；2.记录：《钢结构垂直度检测记录》表C5.03.15。

十一．审批程序把做好的记录及报告打印出来签字一并交审核员。

经主管批准、盖章，确认检测费交纳后发放报告。

作业指导书钢材检验作业指导书文件编号：控制状态：发放编号：生效日期：年月日钢材检验作业指导书一、目的规范试验检验人员试验操作，保证试验过程的科学、正规、规范，确保试验结果客观、公正、公平。

二、范围适用于本室对所有钢材(包括型钢、钢筋、钢筋接头)的试验检验。

三、条件1、人员条件所有试验人员均应经过专业技能培训，持证上岗作业，取得交通部质监总站颁发的公路工程试验检测工程师证书或省级公路质监站颁发的公路工程试验检测员证书，并在本中心完成注册的人员。

熟悉本岗位试验操作规程、标准；熟练掌握本岗位试验操作的技能。

2、设备条件所有试验使用过程中使用的试验设备、工具均性能完好，已经国家权威机构检定（校准或测试须经确认）合格，标识清楚，且在合法有效的计量周期范围内。

3、环境条件钢材的检测环境要求试验一般在室内温度10℃~35℃范围内进行，对温度要求严格的试验，试验温度应为23℃±5℃。

四、质量标准1、样品准备检查样品的数量及外观是否能满足所检测参数及指标的要求。

2、试验方法及精度特别提示操作规程钢筋直径的复查：卡尺实量（注意对标准值判定）；量长度、称重，计算直径，注意量测时，量测点一定要正确。

1）、样品准备。

用打点机或卡尺为样品进行标距。

开机预热10分钟。

2）、关回油阀，打开送油阀，升油缸5mm左右，关送油阀，将仪器读数清零。

此时切忌不能装样品上夹具。

3）、夹持样品，并确保样品被夹在夹具槽口中央。

此时切忌不能对仪器进行清零操作。

4）、按规程/标准规定的速率加载，直到样品破坏。

5）、关送油阀，打开回油阀，打印检测数据或读取检测数据。

6）、第二个样品检测。

如前面回油阀开的时间较长，油缸已降到底，试验应重复前面第2～5步；如油缸未降到底，可直接重复第3～5步，完成样品试验。

3、试验检验过程试验过程中，应有两人同时相互配合进行，分工协作；一人为主检员，一人为协助人员；主检员负责主要操作作业，一个辅助复查并负责记录数据；主检人员试验并诵读数据后，辅助人员应复查读数并在试验记录表上记录。

钢结构检测检验方法作业指导书1.检测检验类型钢结构形式为厂房单层重型钢结构。

2.检验测量前技术准备2.1认真进行图纸会审，对设计院图纸的坐标、标高、位置、尺寸等参数进行计算与核对，掌握各种技术要求。

2.2根据工程施工工艺，确定相应的控制点及其数据。

施工过程中将图纸上所标注的控制点在现场都一一标示出来。

2.3熟练掌握现场拼装坐标系及安装现场轴线位置及其坐标系，以及它们之间的相互转换。

2.4熟练掌握全站仪、电子经纬仪、水准仪等测量仪器的各种操作规程。

2.5全站仪的后交测量：利用多个已知点（棱镜放置点）进行交会确定出测站（全站仪位置点）的坐标及方位；全站仪的放样测量：利用建好的测站，输入要找的点的数据，测棱镜，将显示出要向前向后向左向右移动的值；全站仪的坐标测量：利用建好的站，直接测棱镜，显示出测量点的值。

3.测量仪器●全站仪：尼康DTM-532C(中文)●电子经纬仪（J2）●水准仪（S3）●钢盘尺、钢卷尺、钢板尺●水平尺●温度计●气压表4.安装施工中检验测量方法4.1控制点、坐标体系、基础复验现场安装阶段开始以后，首先要与基础土建施工单位交接。

对其提供的轴线和现场标高控制点核对、检查。

并将其现场控制标高及轴线体系转化为我们自己的现场安装控制标高及轴线体系，轴线及坐标系图。

4.1.1基础验收钢结构工程中基础验收是安装准备的重要工作之一，基础的合格与否是直接关系到钢结构安装质量的首要问题。

a.根据基础平面图，检验各轴线间的具体尺寸，检验时要用经过校验收合格的尺子进行测量。

b.根据基础土建施工所提供的轴线控制点检测各轴线的直线度、平行度，垂直度。

c.用水准仪进行水准点的返测，同时对基础土建单位所提供的标高控制点进行检测。

d.检验基础土建施工对柱地脚螺栓的复测记录，地脚螺栓的偏移应在2mm内。

e.用水准仪检测安装柱基础面的水平度，以及地脚螺栓顶和混凝土基础面的标高是否与设计要求相符合，其允许偏差如下表：钢结构安装基础允许偏差（mm）4.1.2基础测量放线钢结构的安装基础测量放线，是根据基础平面图相对尺寸以及基础土建施工所保留的轴线控制点进行放线测量。

建筑物垂直偏差检测作业指导书1、建筑物主体倾斜观测，应测定建筑物顶部相对于底部或各层间上层相对于下层的水平位移与高差，分别计算整体或分层的倾斜度、倾斜方向以及倾斜速度。

对具有刚性建筑物的整体倾斜，亦可通过测量顶面或基础的相对沉降间接确定。

2、主体倾斜观测点位的布设应符合下列要求：2.1观测点应沿对应测站点的某主体竖直线，对整体倾斜按顶部、底部，对分层倾斜按分层部位、底部上下对应布设。

2.2当从建筑物外部观测时，测站点或工作基点的点位应选在与照准目标中心连线呈接近正交或呈等分角的方向线上距照准目标1.5-2.0倍目标高度的固定位置处；当利用建筑物内竖向通道观测时，可将通道底部中心点作为测站点。

2.3按纵横轴线或前方交会布设的测站点，每点应选设1-2个定向点。

基线端点的选设应顾及其测距或丈量的要求。

3、主体倾斜观测点位的标志设置，应符合下列要求：3.1建筑物顶部和墙体上的观测点标志，可采用埋入式照准标志型式。

有特殊要求时，应专门设计。

3.2不便埋设标志的塔形、圆形建筑物以及竖直构件，可以照准视线所切同高边缘认定的位置或用高度角控制的位置作为观测点位。

3.3位于地面的测站点和定向点，可根据不同的观测要求，采用带有强制对中设备的观测墩或混凝土标石。

3.4对于一次性倾斜观测项目，观测点标志可采用标记形式或直接利用符合位置与照准要求的建筑物特征部位；测站点可采用小标石或临时性标志。

3.5主体倾斜观测的精度，可根据给定的倾斜量容许值，按本规程等有关规定确定。

当由基础倾斜间接确定建筑物整体倾斜时，基础相对沉降的观测精度应按本规程有关规定确定。

4主体倾斜观测可根据不同的观测条件与要求，选用下列方法：4.1从建筑物或构件的外部观测时，宜选用下列经纬仪观测法：4.1.1投点法。

观测时，应在底部观测点位置安置量测设施。

在每测站安置经纬仪投影时，应按正倒镜法以所测每对上下观测点标志间的水平位移分量，按矢量相加法求得水平位移值和位移方向；4.1.2测水平角法。

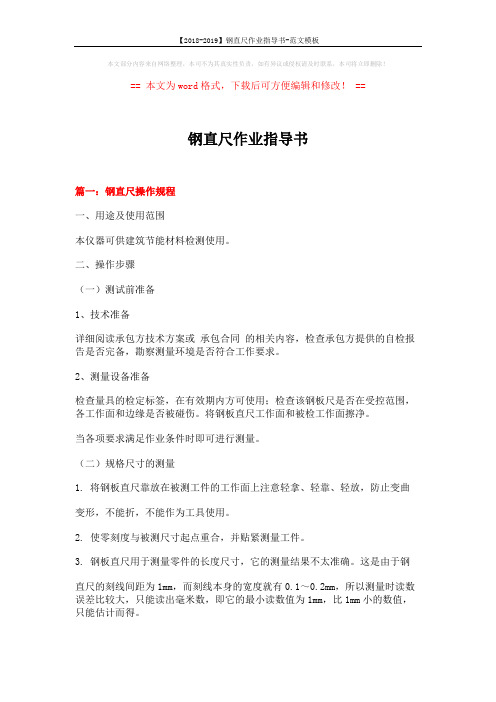

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==钢直尺作业指导书篇一：钢直尺操作规程一、用途及使用范围本仪器可供建筑节能材料检测使用。

二、操作步骤（一）测试前准备1、技术准备详细阅读承包方技术方案或承包合同的相关内容，检查承包方提供的自检报告是否完备，勘察测量环境是否符合工作要求。

2、测量设备准备检查量具的检定标签，在有效期内方可使用；检查该钢板尺是否在受控范围，各工作面和边缘是否被碰伤。

将钢板直尺工作面和被检工作面擦净。

当各项要求满足作业条件时即可进行测量。

（二）规格尺寸的测量1. 将钢板直尺靠放在被测工件的工作面上注意轻拿、轻靠、轻放，防止变曲变形，不能折，不能作为工具使用。

2. 使零刻度与被测尺寸起点重合，并贴紧测量工件。

3. 钢板直尺用于测量零件的长度尺寸，它的测量结果不太准确。

这是由于钢直尺的刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm，所以测量时读数误差比较大，只能读出毫米数，即它的最小读数值为1mm，比1mm小的数值，只能估计而得。

4. 为求精确测量结果，可将直角尺翻转180度再测量一次，取二次读数算术平均值为其测量结果，可消除角尺本身的偏差。

5. 产生误差的主要原因有下列几种： a. 温度变化的误差相同的钢板尺在温差较大的环境下还是会产生较大的长度变化，影响测量结果。

不允许放在潮湿和有酸类气体的地方，以防锈蚀。

其他说明详见《钢直尺使用说明书》1篇二：13 钢直尺校验作业指导书篇三：钢直尺自校指导书钢直尺自校指导书1 目的为保证本公司使用的钢直尺的测量准确度,实现量值统一与溯源,规范钢直尺的校准程序,特制定本作业指导书。

2 适用范围本指导书适用于测量范围≤1500mm的钢直尺。

3 计量标准一级平台，一级塞尺。

4 校准条件温度: 22±5℃;相对湿度: 10%RH～70%RH，钢直尺应平衡温度2小时以上。

MC-LWI-05（A0）1编制依据《钢结构工程施工质量验收规范》（GB 50205-2001）。

2适用范围本方法适用于钢结构中构件垂直度变形的检测，并规定了钢构件垂直度变形检测的检测方法。

3作业程序执行程序形成的记录3.1接受任务编制检测方案。

3.2 根据检测方案的技术要求准备仪器设备。

3.3 进行现场检测做好相关数据的记录填写完成表JSJL-02-07-A《垂直度变形检测记录》。

3.4分析检测数据，编制检测报告。

4检测方法4.1 一般规定4.1.1垂直度指的是在规定的高度范围内，构件表面偏离重力线的程度，使用全×××××检测有限公司站仪测量垂直度的方法为投点法，观测时，应在柱底观测点位置安置水平读数尺等量测仪器，在每测站安置全站仪投影时，应按正倒镜法测出每对上下观测点标志间的水平位移分量，再按矢量加法求得水平位移值（倾斜量）和位移方向（倾斜方向）。

4.1.2在用全站仪对钢柱进行测量的过程中有以下几点注意事项：a．在用全站仪对柱进行测量时，全站仪与被测柱所在轴线的夹角应小于10°。

b．单节柱的垂直度应在H/1000的允许范围之内，H表示柱长度，当H≥10m 时，应在10mm的范围内。

c．在用全站仪进行垂直度测量时，视线要从柱顶中心线向柱底中心线测量，在水平读数尺上读出其具体偏差。

4.1.3各钢构件允许偏差5测量记录检测记录应按规定格式填写，具体要求执行《记录管理程序》（MC-LQP-21）。

6记录表格1) 表JSJL-02-07 垂直度变形检测记录×××××检测有限公司垂直度变形检测记录JSJL-02-07 项目名称：项目编号：检测设备：检测环境：检测依据：检测人：记录人：校核人：检测日期：年月日。
