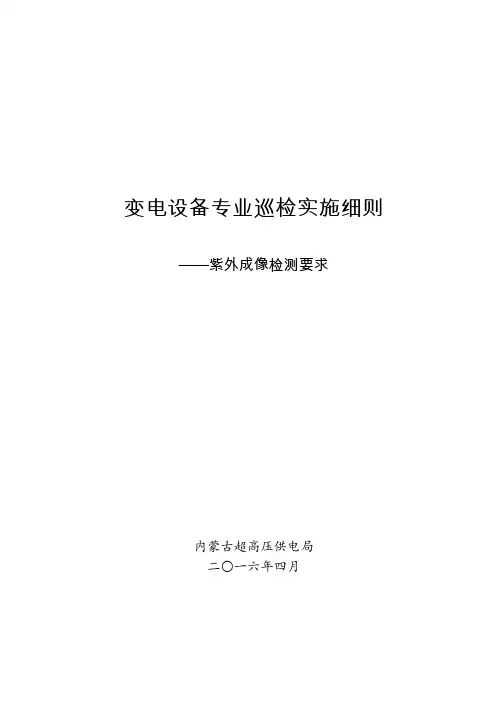

变电设备专业巡检实施细则—紫外成像检测要求

500kV变电站设备带电检测中紫外成像技术的应用摘要：随着科学技术的飞速发展，紫外成像技术在高压设备带电检测中的应用也越来越广泛。

本文通过对检测原理和方法的介绍，提出了紫外成像技术进行高压电力设备的检测方法，通过现场的实验，阐述了紫外成像技术在电力系统中的应用，旨在为我国电力事业的发展提供参考。

关键词：紫外成像；电力设备；带电检测高压电力设备在实际运行过程中，受设计、施工、污秽附着、外界破坏及自热灾害等影响，会在局部产生电晕放电现象，导致高压电力设备的绝缘性能逐渐下降，加重设备缺陷，进而影响到高压电力设备的安全稳定运行。

因此需要对高压电力设备进行定期检测，及时发现设备的放电缺陷，从而安排必要的维护和修复以确保供电可靠性。

紫外成像检测技术是近年来迅速发展的一项新技术，其利用电力设备放电过程产生大量紫外线这一特点来评估电力设备的绝缘状态，及时发现设备的放电缺陷。

为了更好地促进紫外成像检测技术在电网中的应用，本文基于紫外成像检测技术的原理，介绍了多种电力设备的紫外检测图谱。

1紫外成像检测技术原理高压设备由于局部尖端、毛刺、污秽等造成局部场强畸变增大而对空气发生电离形成电晕，空气电离过程中会向外界发射大量的紫外线。

紫外成像检测技术就是利用特制的光学传感系统捕捉空气电离过程中产生的紫外线，经过处理后与可见光产生的图像一同成像于显示器上，从而达到显示和定位高压设备局部电晕位置和放电强度的目的。

紫外线的波长范围是40～400nm，太阳光线中也会含有紫外线。

由于这些光线在穿过地球臭氧层过程中波长小于300nm的紫外线基本上被吸收，实际到达地球的紫外线波长在300nm以上，这个波段范围即“日盲区”。

为克服太阳光中紫外线的影响，现场应用的紫外成像检测仪器检测的波长范围为280～300nm。

图1为日盲型紫外成像设备影像合成原理，首先利用紫外光束分离器将输入的光线分成两部分，一部分形成可见光影像，另一部分经过紫外线太阳镜过滤后保留其紫外部分，并经过放大器处理后在电荷耦合元件（charge coupled device，CCD）板上得到清晰度高的紫外图像，最后通过特殊的影像工艺将紫外光影成像仪和可见光影像叠加在一起，形成复合影像。

电气设备紫外成像检测技术在变电设备带电检测中的应用摘要：为保证电力系统的安全，需加强电力系统中变电设备的安全检测。

将电气设备紫外成像检测技术应用于变电设备的带电检测中，可判断故障的塑性、故障类型、故障程度等，发现变电设备运行中存在的缺陷，在变电设备带电检测中具有重要应用价值。

本文对电气设备紫外成像检测技术在变电设备带电检测中的应用以及影响因素进行了研究分析。

关键词：变电设备；电气设备；紫外成像检测技术；故障检测；1概述变电设备在电力系统中具有极其重要的作用，其安全运行是电力系统输供电安全的保障。

在科学技术不断发展的过程中，紫外成像检测技术得到成熟发展，并在电气设备检测中得到广泛应用，将其应用于变电设备检测中，可明确判断出变电设备故障发生部位、故障程度等，具有良好的应用效果和推广应用价值。

本文对电气设备紫外成像检测技术在变电设备带电检测中的应用以及影响因素进行了研究分析。

2 电气设备紫外成像检测技术为保证电气设备的安全运行，带电检测技术的应用成为电力行业发展的趋势。

紫外、红外成像检测技术已被广泛应用于对带电设备的电晕放电、变电设备表面局部放电等特性的检测中[1]。

电力系统中高压导体表面粗糙、终端锐角区域处理不良、高压套管以及导线终端绝缘部分处理不良等问题，以及高压导线断股、破损等现象，将导致电气设备在过程中因电场集中，而产生放电现象，或由于电场强度不同而发生电晕、电弧等现象。

在该放电过程中，空气中的电子将接收和释放能量，在此过程中将释放出波长为10~400nm的紫外线。

太阳光中波长小于280nm的紫外线易被大气中的臭氧吸收，形成了太阳光照射盲区，并会通过大气传播波长范围315~400nm的紫外线。

电气设备高压放电产生的紫外线波长为280~400nm，同时也有一部分的波长为230~280nm，使用紫外成像检测技术对该部分紫外线进行探测，并将其作为电气设备放电的判断依据[2]。

图1给出了紫外成像检测技术的成像原理图，变电设备带电检测中，接受变电设备放电时电子产生的紫外线信号，经过处理后，与可见光影像产生重叠，并在紫外成像检测设备的显示器上进行显示，从而可确定变电设备的电晕部位、电晕强度等，为变电设备运行状态评估测试提供依据。

紫外成像技术在变电站一次设备检修中的应用紫外成像技术在电力设备检修中发挥着越来越重要的作用，尤其是在变电站一次设备的检修中，其应用已经成为了一种必不可少的手段。

紫外成像技术可以帮助工作人员及时发现设备的隐患，提高设备的可靠性和安全性，同时也大大提高了工作效率，降低了检修成本。

本文将重点介绍紫外成像技术在变电站一次设备检修中的应用，以及其优势和未来发展趋势。

1. 紫外成像技术原理紫外成像技术是一种利用红外相机和紫外灯进行成像的技术。

红外相机能够接收到设备发出的热量辐射信号，将其转换成可见的图像，从而找出设备的热点和异常现象。

而紫外灯则能够照亮设备表面，使得红外相机能够更加清晰地观察到设备表面的情况。

通过这种方式，工作人员可以及时地发现设备的异常情况，从而采取相应的维修措施。

（1）发现设备的热点。

变电站一次设备在运行时会产生一定的热量，如果设备存在过热现象，就会产生热点。

通过紫外成像技术，工作人员可以及时地发现设备的热点，从而判断出设备的运行状态是否正常。

（2）检测设备的绝缘状态。

紫外成像技术可以通过观察设备表面的热情况，判断出设备的绝缘状态是否良好。

如果设备表面存在局部过热的情况，就可能意味着设备的绝缘状况出现了问题。

（3）检测设备的接触状态。

紫外成像技术还可以观察设备的接触状态，发现设备的连接点是否松动或者存在异常情况。

这对于设备的可靠性和安全性都具有重要意义。

3. 紫外成像技术在一次设备检修中的优势（1）高效。

紫外成像技术可以快速地对设备进行成像，并将成像结果显示在屏幕上，工作人员可以迅速判断设备是否存在异常情况，从而快速采取相应的维修措施。

（2）非接触式检测。

紫外成像技术可以在不需要接触设备的情况下进行检测，减少了对设备的干扰和风险，也减少了对设备的磨损。

（3）全方位检测。

通过紫外成像技术，工作人员可以对设备的表面进行全方位的观察，发现设备的热点、绝缘状态和接触状态等问题，提高了检修的全面性和准确性。

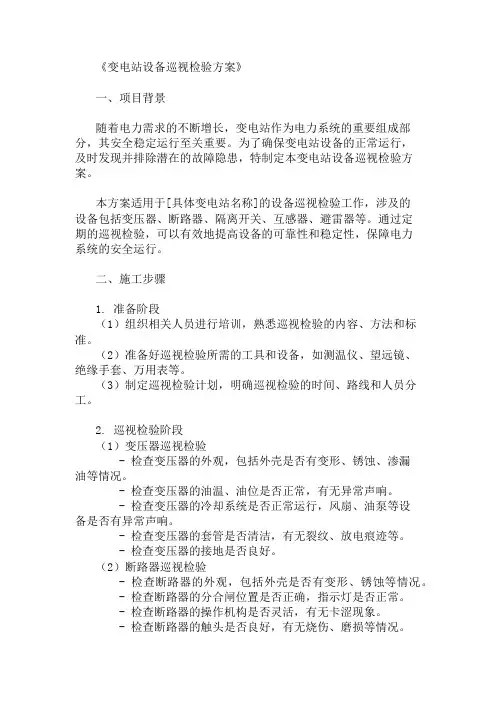

《变电站设备巡视检验方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。

为了确保变电站设备的正常运行，及时发现并排除潜在的故障隐患，特制定本变电站设备巡视检验方案。

本方案适用于[具体变电站名称]的设备巡视检验工作，涉及的设备包括变压器、断路器、隔离开关、互感器、避雷器等。

通过定期的巡视检验，可以有效地提高设备的可靠性和稳定性，保障电力系统的安全运行。

二、施工步骤1. 准备阶段（1）组织相关人员进行培训，熟悉巡视检验的内容、方法和标准。

（2）准备好巡视检验所需的工具和设备，如测温仪、望远镜、绝缘手套、万用表等。

（3）制定巡视检验计划，明确巡视检验的时间、路线和人员分工。

2. 巡视检验阶段（1）变压器巡视检验- 检查变压器的外观，包括外壳是否有变形、锈蚀、渗漏油等情况。

- 检查变压器的油温、油位是否正常，有无异常声响。

- 检查变压器的冷却系统是否正常运行，风扇、油泵等设备是否有异常声响。

- 检查变压器的套管是否清洁，有无裂纹、放电痕迹等。

- 检查变压器的接地是否良好。

（2）断路器巡视检验- 检查断路器的外观，包括外壳是否有变形、锈蚀等情况。

- 检查断路器的分合闸位置是否正确，指示灯是否正常。

- 检查断路器的操作机构是否灵活，有无卡涩现象。

- 检查断路器的触头是否良好，有无烧伤、磨损等情况。

- 检查断路器的储能机构是否正常，储能指示是否正确。

（3）隔离开关巡视检验- 检查隔离开关的外观，包括瓷瓶是否清洁，有无裂纹、放电痕迹等。

- 检查隔离开关的分合闸位置是否正确，触头是否接触良好。

- 检查隔离开关的操作机构是否灵活，有无卡涩现象。

- 检查隔离开关的接地是否良好。

（4）互感器巡视检验- 检查互感器的外观，包括瓷瓶是否清洁，有无裂纹、放电痕迹等。

- 检查互感器的油位是否正常，有无渗漏油现象。

- 检查互感器的二次接线是否牢固，有无松动、短路等情况。

- 检查互感器的接地是否良好。

变电设备状态维护—局部放电紫外检测技术由于电力需求日益增加，使得电力设备所使用的绝缘材料所承受的电气压力与日俱增，设备使用的寿命往往取决于绝缘材料的绝缘强度。

电力设备由于运转操作、使用年数、使用频度及使用环境等影响，会逐年发生裂化，进而发生故障或事故，世界各国都投入大量的人力从事设备维护及研究故障预测的诊断技术。

早期变电所设备维护采用事后维护，即发生故障后才进行修理。

后来发展为预防维护，即事先安排一定时间进行大修或更换零件，以防止突发事故。

近而采用预知维护，从设备外部发觉异常征兆，事先预知其严重性，在未发生故障前予以处理。

变电设备维护检测方法一, 方法簡介变电设备是由机械、电气、化学等系统组合而成，因此用多项试验来分析设备的异常情况。

一般变电设备预知诊断维护技术都先利用不停电方式检测设备有无异常，如发现异常状况再进一步作停电检测。

电力公司现行不停电检测方式（Non-outage Tests）包括：1, 红外线测温（Infra-red Emissions）；2，部分放电检测（Partial Discharge）；3, 油中气体分析（Dissolved Gas Oil Analysis）；4, 震动分析（Vibration Analysis）；5, 有载分接头切换器检测（Tap Changer/ Selector Condition）；6, 箱体状态（Tank Condition）；7, 油中含水量分析（Water Content Analysis）；8, 紫外线电晕检测（Ultraviolet Emissions）。

总体而言，变电设备不停电预知诊断监测系统的技术障碍在过去几年来已经逐渐克服，而且价格也逐渐降低，然而准确性与成本效益仍然是各电力公司考虑的主要因素。

变电设备维护方式也可分为两种，一种为定期维护（Time Based Maintenance, TBM）,也是传统维护作业方式，依据设备制造商或电力公司规定的维护周期，定期实施维护作业，人力花费较多且要安排停电作业；另一种方式为状态维护（Condition Based Maintenance, CBM）,可在不停电情况监测设备运转状态，如果发现异常，及时实施维护工作，可减少工作停电及维护人力，有效防范事故发生。

紫外成像技术在电力维护中的应用及计量需求分析摘要：紫外成像技术是利用电晕放电产生的紫外线，并融合可见光成像技术最终形成二维图像的技术。

紫外成像技术是应用光学方法进行检测的手段，且电晕放电现象通常在事故发生以前出现，因此紫外成像技术具有灵敏度高、分辨力高、抗干扰能力好的特点，被广泛用于电力巡检的预防阶段。

本文概述了紫外成像技术的基本原理及其在电力巡检中的应用，以及紫外成像仪器的计量校准需求分析。

关键词：紫外成像、电晕放电、电力维护、事故预防、计量校准0 引言随着国家经济的快速高质量发展，用电需求日益增加，带动电网规模的不断扩大，使得电力系统负荷与日俱增，特别是高压电力设备的运行压力越来越大。

电网中运行的高压设备持续在电、热及特殊环境下可能会出现缺陷或故障，导致其绝缘性能降低，产生电晕放电现象，将严重影响电网的安全运行[1]。

目前我国国家电网正在进行超高压大容量电力线路扩建，线路将穿越各种复杂地形[2]。

稳定、高质量的用电是社会经济发展的基础，在电力设备的运行过程中经常出现电晕、闪络与电弧现象而无法保证稳定、高质量的电力供应。

所以如何有效解决电力线路检测的精度和效率，是困扰电力行业的重大难题。

目前电力巡检过程中必备红外热像仪与紫外成像仪，两类仪器功能不同。

红外热像仪一般用于监测高电阻过热和接触不良引起的温度变化，一般与电流有关；电线电缆已经发生故障产生热量，引起温度变化而探测，属事后发现。

紫外成像技术能有效直观地观察高压设备的放电情况，一般用于监测导线损坏和分离器松弛引起的电晕和电弧，一般与电压有关，也就是在事件发生前，提前预判出可能发生的问题，属于事前诊断，对电源的早期故障排除起到至关重要的作用设备，为现场检测提供了新的有力诊断手段。

因此，紫外成像技术和红外热成像技术各有不可替代的优势，是相辅相成的关系[3]。

1 紫外成像技术的原理及应用紫外是指波长在(10~400)nm范围内的光波，其中（200~300）nm波段该紫外光谱区称为“日盲区”。

高压电气设备故障诊断中紫外成像检测技术应用摘要：绝缘劣化是引起电气设备故障损坏的主要原因之一。

设备绝缘劣化一般会伴随着产生电晕放电和表面局部放电现象。

因此，进行电晕放电检测，能够及时掌握绝缘可能出现的劣化迹象，在严重事故发生之前就可以确定绝缘劣化的严重程度，从而避免事故的发生。

关键词：高压电气设备；故障诊断；紫外成像检测技术1、紫外成像检测技术1.1检测原理高压设备由于绝缘劣化、受潮等原因会发生电离放电，根据电场强度的不同，可分为电晕放电、间歇性电弧放电和持续性电弧放电3个等级。

电离放电的本质是电子释放能量的过程，同时会辐射出紫外线（UV）、可见光和声波等。

紫外线的波长范围是40～400nm，太阳光中部分波长的紫外线被地球上的臭氧层吸收，实际辐射到地面上的太阳紫外波长大都在300nm以上，低于300nm的波长区间称为太阳盲区，因此，紫外成像仪在白天也可以进行检测。

电晕放电辐射出的紫外光波长范围为230～405nm，紫外光滤波器的工作范围为240～280nm，将该波段比较微弱的紫外光信号经过影像放大器变成可视的影像。

光源经过光束分离器，分别送给紫外光和可见光检测通道。

紫外光通道用于电晕成像，可见光通道用于被测设备及环境成像。

采用图像融合技术将两个影像叠加在一起，就可以确定电晕的放电量，并能够精确地定位放电区域。

1.2诊断方法紫外成像检测技术检测的直接参数是光子数，由于该参数受到检测距离、环境（如湿度、温度等）以及设备参数（如增益）等很多因素的影响，如何量化这些指标与光子数之间的关系，仍处于研究阶段，目前国内外尚未形成统一的标准。

我国DL/T345—2010《带电设备紫外诊断技术应用导则》中规定的检测及诊断方法有图像观察法和同类比较法。

图像观察法主要根据带电设备电晕状态，对异常电晕的属性、发生部位和严重程度进行判断和缺陷定级。

同类比较法是通过同类型带电设备对应部位电晕放电的紫外图像或紫外计数进行横向比较，对带电设备电晕放电状态进行评估。

紫外放电检测成像仪1本标准规定了紫外放电检测成像仪的参数、性能要求、功能要求、试验方法、检测规则等。

本标准适用于紫外放电检测成像仪。

2下列文件中的条款通过本标准的应用而成为本标准的条款。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本 (包括所有的修改单) 适用于本文件。

GB/T 2423.2-2008 电工电子产品环境试验第 2 部分：试验方法试验 A: 高温GB/T 2423.1-2008 电工电子产品环境试验第 2 部分：试验方法试验 A: 低温GB/T 2423.10-2008 电工电子产品环境试验第 2 部分：试验方法试验 A：振动 (正弦)GB 4208-2008 外壳防护等级GB 4943-2001 信息技术设备的 01 安全GB/T 13962--1992 光学仪器术语GB/T 18268-2010 测量、控制和实验室用电设备电磁兼容性要求Array3参考 GB/T 13962-1992 确立的下列术语和定义适用于本标准3.1 紫外放电检测成像仪 Ultraviolet discharge detection imager适用于对带电设备电晕放电检测，通过紫外成像光学系统，紫外探测器及电子处理系统，将 240-280nm 紫外光转换成可见图像，实现过滤 280nm 以上入射光实现对日光屏蔽。

3.2 光子数 Photon Number表征电晕放电强度的主要测到的光子数量：是紫外放电检测成像仪在一定增益下单位时间内观。

3.3 增益 Amplification紫外放电检测成像仪像增强器电压。

3.4 电晕放电形态 Form Of Corona Discharge带电设备表面的电晕放电表现出连续稳定和间歇性放电两种形态。

3.5 视场 Field Of View紫外放电检测成像仪可以观测到的空间范围在水平和垂直方向的最大张角，单位为度(°)。

44.14.1.1 外观主机及其各种配件的壳体不应出现明显的划伤、四陷、变形、脱漆。

紫外成像技术在变电站一次设备检修中的应用随着科技的不断进步，新型的检测技术也在不断涌现。

紫外成像技术是近年来广受关注的一种新型检测技术，它在变电站一次设备检修中的应用也备受关注。

紫外成像技术通过捕捉物体散发的紫外辐射，可以实现无接触、无损伤的检测，广泛应用于电器设备的缺陷检测、热态监测、局部放电检测等领域。

在变电站一次设备检修中，紫外成像技术可以快速、准确地检测设备的缺陷，提高了设备的安全性和稳定性，为变电站的正常运行提供了保障。

1. 高效快捷：传统的设备检修往往需要停机维护，影响变电站的正常运行。

而使用紫外成像技术，可以在设备运行状态下进行检测，大大缩短了检修时间，提高了检修效率。

2. 高精度：紫外成像技术可以实现高精度的热态监测，可以发现设备的热点、异常热量等问题，提前预警设备的故障，确保变电站设备的安全运行。

3. 无接触、无损伤：传统的检测方法往往需要对设备进行接触式检测，容易造成设备的损坏。

而使用紫外成像技术，可以实现无接触、无损伤的检测，对设备没有任何伤害。

4. 全方位监测：紫外成像技术可以全天候、全方位监测设备的状态，可以实现对设备的全面检测，发现设备的各种问题，提高了设备的可靠性和稳定性。

1. 设备缺陷检测：紫外成像技术可以快速、准确地检测设备表面的缺陷，如裂纹、破损、漏电等问题，及时发现设备的隐患，做出相应的维修和保养，确保设备的安全运行。

2. 热态监测：紫外成像技术可以实时监测设备的热态，通过捕捉设备散发的紫外辐射，分析设备的热量分布，发现设备的异常热量，预警设备的故障，及时采取措施，避免设备的损坏。

某变电站采用紫外成像技术对变压器进行了一次设备检修。

通过紫外成像技术，发现了变压器表面存在局部放电现象，热量分布不均匀的问题。

及时对变压器进行了维修处理，避免了变压器的损坏，确保了设备的正常运行。

通过紫外成像技术，还发现了变压器的温度过高的情况，预警了设备的故障，及时采取了措施，保障了变压器的安全运行。

输电线路及设备电晕紫外成像检测实验及分析摘要：利用输电线路和变电站设备电晕可以进行缺陷定位、分析判断绝缘的真实状况。

研制了基于日盲滤光片和MCP探测器的电晕紫外成像仪，并与可见光摄像机进行同视场检测，实现了电晕的高灵敏检测和定位。

为验证紫外成像检测的性能，利用高压尖端放电设备进行了不同放电强度的实验。

结果表明，可以实现×××的可靠探测和定位。

1 概述随着超高压电力系统的发展，输电线路和电力设备上的电晕等微弱放电现象日益严重，电晕等微弱放电现象可能使线路或者设备表面发生电化学腐蚀，其长时间作用对线路或设备的安全运行造成威胁。

同时，异常的电晕等微弱放电现象又可能是部分缺陷故障的早期征兆。

目前紫外成像诊断技术是发现电气设备电晕放电故障隐患的重要手段。

目前生产电晕检测紫外成像仪主要有俄罗斯、南非和以色列OFIL等国家，我国电力部门2000年以后开始引进该产品，并进行了一系列的应用实验，表明该项技术具有简单高效、直观形象、且不影响设备运行、安全方便的诸多优点。

研制了基于日盲滤光片和MCP探测器的电晕紫外成像仪，并与可见光摄像机进行同视场检测，实现了电晕的高灵敏检测和定位。

为验证紫外成像检测的性能，利用高压尖端放电设备进行了不同放电强度的实验。

结果表明，研制的设备可以实现分析电晕强度和确定电晕位置。

2 系统组成电晕紫外/可见成像仪系统的组成如图所示，主要由接收光路系统、日盲紫外成像模块、可见光摄像模块、图像采集与处理模块等。

接收光学系统通过分光镜将入射光分成两路，一路进入可见成像通道，另一路进入紫外成像通道，实现了紫外与可见光的同视场成像。

日盲紫外成像模块用于测量和分析目标紫外光辐射特征图像，日盲特性使其能够不分白昼的工作。

其核心部分是紫外成像检测系统，它包括紫外成像物镜、日盲滤光片、紫外MCP等；可见光摄像模块与日盲紫外摄像模块的成像视场相同，用于形成观察区域的可见光图像；图像采集与处理模块完成日盲紫外图像与可见光图像的采集，按照一定的算法对两个波段的图像进行融合，分析紫外图像中产生电晕强度，确定电晕位置，为进一步评价设备的运行情况提供依据。

紫外成像技术在电力设备检测中的应用及研究摘要：在电力设备的检测过程中紫外成像技术的应用可以有效对电气设备的电晕进行放电并对其表面进行局部放电，通常来说紫外成像技术的应用对于早期诊断电晕等微弱放电缺陷有着较好的应用效果并且能够及时地发现电力设备中隐藏的严重缺陷，从而将可能出现的风险与故障做到防患于未然同时能够有效提升促进电网运行的可靠性。

众所周知紫外成像技术最早出现于1981年并很快在电力系统中得到应用，目前我国许多电科院和供电局配备了该类仪器并且相关电力设备检测工作也得到了积极开展。

因此工作人员在电力设备检测过程中应当注重对紫外成像技术有着清晰的了解，并在此基础上通过紫外成像驾驶在电力设备的检测中的应用和研究促进电力系统整体水平的不断提升。

关键词：紫外成像技术；电力设备检测；应用；研究1紫外成像技术相关原理紫外成像技术通过电晕放电现象和其他局部化的放电现象的有效运用可以使带电体的局部电压应力超过临界值并会使空气发生游离而产生电晕放电现象。

在电力设备的运行过程中由于其经常会因为设计、制造、安装及维护等原因出现电晕现象、闪络现象与电弧现象，例如在放电过程中由于空气中的电子不断释放能量所以当电子释放能量时便会放出紫外线。

通常来说在在电力设备的电离放电时根据其电场强度的不同其产生的电晕、闪络或电弧也存在较大不同。

而紫外成像技术就是利用特殊仪器接收放电产生的紫外线信号并且经处理后成像并与可见光图像叠加从而有效达到确定电晕位置和电晕强度的目的，同时为进—步评价电力设备的整体性能和运行情况提供适当的依据。

除此之外，紫外成像技术的应用可以利用紫外线束分离器将输入的影像分离成两部分并将第一部分的影像传送到影像放大器上。

由于电晕放电会放射出波长大约230nm-405nln 的紫外线，而紫外成像技术的应用范围大多在240nm～280nm左右，因此较窄的波长范围产生的影像信号较为微弱，与此同时影像放大器的工作是将较为微弱的影像信号变为可视影像并且在没有太阳辐射的前提得到高清晰度的图像。

《高海拔地区电气设备紫外线成像检测导则第1部分：变电站》编制说明（征求意见稿）1. 工作简况，包括任务来源、主要工作过程（接到计划后组织起草等工作）、主要参加单位和工作组成员及其所做的工作等；1.1、任务来源本标准来源于2015年第三批国家标准计划项目，计划编号为20153589-T-604，主管部门为中国电器工业协会，归口单位为全国高原电工产品环境技术标准化技术委员会。

1.2、主要工作过程本标准由重庆大学负责起草。

2016年3月，重庆大学征集组成了本标准制定工作组。

本标准工作组讨论稿完成于2018年10月，在此之前，通过对重庆大学及相关单位在实际变电站和实验室进行的紫外检测研究成果进行总结以及对国内外相关科研机构的研究进行了调研。

2019年6月，在昆明召开第一次工作组会议，对讨论稿进行了讨论、修改，并在工作组内征求意见。

1.3、主要参加单位和工作组成员本标准主要参加单位为：重庆大学，昆明电器科学研究所，南方电网超高压检修中心工作组成员为：2. 标准编制原则和主要内容2.1、标准编制原则随着我国大电网互联的发展，变电站不可避免选址于西部高海拔地区。

高海拔地区由于空气稀薄，变电站设备更易发生电晕和电弧放电。

运行经验表明采用紫外成像技术可以检测变电站设备电晕和电弧放电，但目前国内外尚未相关标准指导高海拔地区变电站设备电晕和电弧的检测。

国家能源局于2011年发布了电力行业标准DL/ 345-2010 《带电设备紫外诊断技术应用导则》，首次提出了紫外成像仪检测的基本技术要求，规定了应用紫外成像仪检测设备电晕放电的现场检测要求、试验方法、检测内容及周期、检测技术、诊断方法、缺陷类型的确定及处理方法和技术管理等要求，但该标准并不涉及高海拔地区的紫外成像检测，且未规定如何根据紫外光子数定量评判放电类型与设备缺陷类型，且该标准仅针对电晕放电，未涉及影响设备运行安全的电弧放电，其提出的光子数与检测距离的校正公式亦未考虑不同放电源的区别。

紫外成像技术在变电站一次设备检修中的应用随着科技的不断进步，各行各业都在不断寻找新的技术手段来提高工作效率和检修质量。

在电力行业，变电站一次设备的检修是一项非常重要的工作，它直接关系到电网安全和电力设备的长期稳定运行。

而紫外成像技术的应用，为变电站一次设备的检修提供了全新的解决方案。

本文就将详细介绍紫外成像技术在变电站一次设备检修中的应用。

一、紫外成像技术概述紫外成像技术是一种利用红外、紫外等非常规光谱来进行成像的技术。

它通过检测被测体表面的紫外辐射能量，将辐射信号转换为可见图像，从而实现对被测体表面缺陷、热量分布等信息的检测和显示。

紫外成像技术可以突破一般光学成像技术的限制，可以在黑暗环境下进行成像，并且可以看清人眼无法看清的细微缺陷。

紫外成像技术在电力设备的检修中有着独特的优势和应用前景。

二、紫外成像技术在变电站一次设备检修中的应用1. 绝缘子检测变电站的绝缘子是非常重要的一次设备，但由于长期受到高压、高湿、高温等环境的影响，绝缘子很容易产生裂纹、击穿等缺陷，从而导致电力设备的故障。

传统的绝缘子检测方法需要关闭设备，人工进行目视检查，既耗时又费力，并且很难找出绝缘子的微小缺陷。

而使用紫外成像技术，可以在不关闭设备的情况下，通过红外摄像机对绝缘子进行成像，从而清晰地显示出绝缘子的表面裂纹、放电等缺陷。

这种无损检测方式不仅提高了检测的精度和效率，还可以大大减少变电站的停电时间和安全隐患。

2. 设备热效应分析变电站一次设备在运行过程中会产生大量的热量，而过高的温度会导致设备的绝缘层老化、绝缘击穿等故障。

传统的温度检测方法需要对设备进行接触式测温，不仅测量范围有限，而且需要停机进行测量，操作复杂且不安全。

而使用紫外成像技术，可以通过红外摄像机对设备表面进行热成像，清晰地显示出设备的热量分布情况，从而可以及时发现设备运行中的热效应问题，提前预防设备故障的发生。

这种无接触、实时、全面的热效应分析方式，大大提高了变电站一次设备的安全性和可靠性。

DL_T3452010带电设备紫外诊断技术应用导则(二)一、紫外诊断技术原理1. 紫外光谱分析紫外光谱分析是基于带电设备在放电过程中产生的紫外辐射，通过检测紫外光谱特征，对设备内部的缺陷进行诊断。

紫外光谱分析具有非接触、实时、快速、高效等特点。

2. 紫外成像检测紫外成像检测技术是利用紫外摄像机对带电设备进行扫描，获取设备表面的紫外图像，通过分析图像中紫外辐射的分布和强度，判断设备内部的缺陷。

3. 空间分辨率与灵敏度紫外诊断技术的空间分辨率和灵敏度是评价其性能的重要指标。

空间分辨率越高，越容易发现微小缺陷；灵敏度越高，越容易检测到低强度放电。

二、紫外诊断设备选型1. 紫外成像仪紫外成像仪是紫外诊断技术的核心设备，应选择具有高分辨率、高灵敏度、抗干扰能力强、携带方便等特点的设备。

2. 紫外光谱仪紫外光谱仪用于分析带电设备放电过程中产生的紫外光谱，应选择具有宽光谱范围、高光谱分辨率、高信噪比等特点的设备。

3. 辅助设备辅助设备包括但不限于：电源、控制器、通信接口、防护装置等。

应选择与紫外成像仪和紫外光谱仪相匹配的辅助设备，确保整个系统的稳定运行。

三、紫外诊断操作方法1. 检测准备在进行紫外诊断前，应对检测对象进行充分的了解，包括设备类型、电压等级、运行状况等。

同时，制定详细的检测方案，包括检测时间、检测地点、检测人员等。

2. 设备安装与调试将紫外成像仪和紫外光谱仪安装在合适的位置，确保其视场覆盖检测对象。

调整设备参数，使其达到最佳工作状态。

3. 检测过程（1）开启紫外成像仪和紫外光谱仪，进行预热。

（2）对检测对象进行紫外扫描，获取紫外图像和光谱数据。

（3）分析紫外图像和光谱数据，判断设备内部的缺陷。

4. 数据处理与分析对获取的紫外图像和光谱数据进行处理和分析，主要包括：（1）图像处理：采用图像增强、滤波、分割等方法，提取缺陷特征。

（2）光谱分析：分析光谱中紫外辐射的强度、分布等特征，判断缺陷类型。

四、安全防护措施1. 人员防护（1）检测人员应具备相应的专业知识和技能。
