雷达流速仪的原理及安装选点技巧

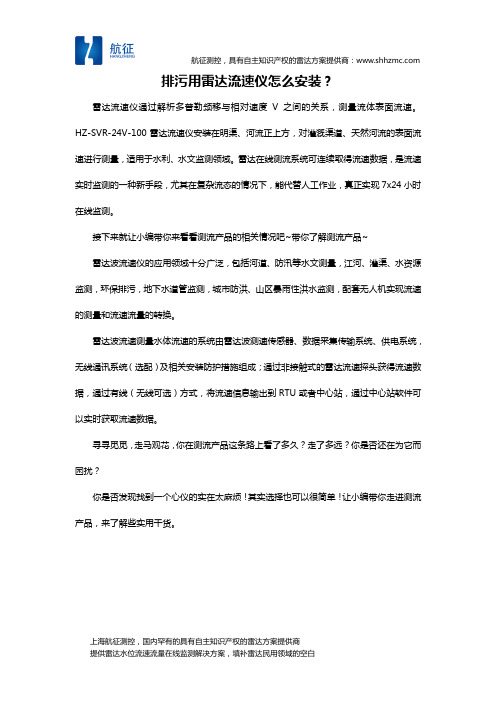

排污用雷达流速仪怎么安装？雷达流速仪通过解析多普勒频移与相对速度V之间的关系，测量流体表面流速。

HZ-SVR-24V-100雷达流速仪安装在明渠、河流正上方，对灌溉渠道、天然河流的表面流速进行测量，适用于水利、水文监测领域。

雷达在线测流系统可连续取得流速数据，是流速实时监测的一种新手段，尤其在复杂流态的情况下，能代替人工作业，真正实现7x24小时在线监测。

接下来就让小编带你来看看测流产品的相关情况吧~带你了解测流产品~雷达波流速仪的应用领域十分广泛，包括河道、防汛等水文测量，江河、灌渠、水资源监测，环保排污，地下水道管监测，城市防洪、山区暴雨性洪水监测，配套无人机实现流速的测量和流速流量的转换。

雷达波流速测量水体流速的系统由雷达波测速传感器、数据采集传输系统、供电系统，无线通讯系统（选配）及相关安装防护措施组成；通过非接触式的雷达流速探头获得流速数据，通过有线（无线可选）方式，将流速信息输出到RTU或者中心站，通过中心站软件可以实时获取流速数据。

寻寻觅觅，走马观花，你在测流产品这条路上看了多久？走了多远？你是否还在为它而困扰？你是否发现找到一个心仪的实在太麻烦！其实选择也可以很简单！让小编带你走进测流产品，来了解些实用干货。

下面航征测控通过两个产品对雷达电波流速仪的功能特点进行详细介绍。

HZ-SVR-24V/35V雷达流速仪安装在明渠河流的正上方或地下污水管道的正上方，对灌溉渠道、天然河流、污水表面流速进行测量，适用于水利、水文、环保排污监测等领域。

雷达在线测流系统可连续取得流速数据，是流速实时监测的一种新手段，尤其在复杂流态的情况下，能代替人工作业，真正实现7x24小时在线监测。

功能特点：非接触的测量方式，不受污水腐蚀及泥沙影响，易于维护，操作简单采用专业测流控制算法和检测微弱目标的雷达天线，解决了探测低流速流体的技术难点，可监测0.1m/s的表面流速可探测水流方向HZ-SVR-24V采用24GHz频率的电磁波，产品性能稳定，抗干扰性强，低功耗 HZ-SVR-35V采用35GHz频率的电磁波，测量距离更远，品质性能俱佳“HZ-SVR雷达流速仪”获得《水利部水文仪器及岩土工程仪器质量监督检验测试中心》检测报告“表面流速雷达显示控制软件”获得《计算机软件著作权登记证书》IP68高标准防护，5米水深可保持48小时，适用于地下污水管网等恶劣条件具有较强扩展性，可升级到流量计模块上海航征测控系统有限公司成立于2010年11月，位于上海漕河泾新兴技术开发区，是上海市经济和信息化委员会认定的“软件企业”，拥有多项专利和软件著作权。

雷达测速仪工作原理一、引言雷达测速仪是一种常见的交通工具速度监测设备，广泛应用于道路交通管理和执法领域。

本文将详细介绍雷达测速仪的工作原理，包括雷达测速原理、信号处理、测速精度和误差等方面的内容。

二、雷达测速原理雷达测速仪利用雷达技术进行速度测量。

其工作原理可以简单概括为：通过发射一束电磁波（通常是微波）并接收反射回来的信号，根据信号的频率变化来计算目标物体的速度。

具体来说，雷达测速仪通常由以下几个主要部分组成：1. 发射器：发射一束电磁波，通常是微波信号。

2. 天线：接收反射回来的信号，并将其转化为电信号。

3. 接收器：对接收到的信号进行放大、滤波和混频等处理，以提取出目标物体的速度信息。

4. 信号处理器：对接收到的信号进行数字信号处理，通过频率变化计算目标物体的速度。

5. 显示器：将测得的速度信息显示给操作人员。

当雷达测速仪工作时，发射器会发射一束微波信号，并将其照射到目标车辆上。

微波信号会被目标车辆表面的金属部分反射回来，经过天线接收到的信号会被放大、滤波和混频等处理，然后送入信号处理器。

信号处理器会对接收到的信号进行频率分析，通过测量信号的频率变化来计算目标车辆的速度。

最后，测得的速度信息会显示在显示器上。

三、测速精度和误差雷达测速仪的测速精度和误差是使用者关注的重要指标之一。

测速精度受到多种因素的影响，包括但不限于以下几个方面：1. 雷达测速仪的工作频率：不同频率的雷达测速仪对速度测量的精度有所差异。

通常情况下，工作频率越高，测速精度越高。

2. 目标车辆的距离和角度：雷达测速仪对距离较近且角度较大的目标车辆测速精度较高，而对距离较远或角度较小的目标车辆测速精度较低。

3. 环境因素：雷达测速仪在不同的环境条件下，如天气、道路状况等，测速精度也会有所差异。

4. 仪器本身的性能和校准情况：雷达测速仪的性能和校准状态对测速精度有直接影响。

定期对雷达测速仪进行校准和维护，可以提高其测速精度。

误差是指测速结果与实际速度之间的偏差。

雷达流速流量仪的安装如何雷达流速流量仪是一种无接触式测流仪器，可以对流速和流量进行测量。

它适用于水力建筑、环保、工业生产等领域的水流量测量。

正确安装和使用雷达流速流量仪对于精确测量流速和流量至关重要。

下面我们来详细讲解雷达流速流量仪的安装步骤以及相关注意事项。

安装步骤1. 现场勘探在安装之前，需要对现场进行勘探。

雷达流速流量仪的安装位置应该在流速稳定的区域，避免出现湍流和旋涡。

同时，需要考虑到雷达流速流量仪的供电、信号传输等问题，应该选择方便安装和维护的位置。

2. 固定传感器将传感器通过螺栓或者其他固定方式进行固定。

传感器的位置应该与管道中心线重合，并且方向应该指向水流的方向。

3. 连接电源与信号线将传感器的电源和信号线与主机连接。

电源应该选择稳定、可靠的电源，信号线的长度应该不超过100米并保持良好的屏蔽。

4. 进行校准在安装结束之后，需要进行校准，保证雷达流速流量仪的测量精度。

校准包括仪器零点校准、斜率校准等。

校准的具体方法请参考仪器的使用说明书。

注意事项1.安装前需要对现场进行充分的勘探，确保选用的位置可以满足雷达流速流量仪的安装要求。

2.传感器的选择应该根据安装位置、流量变化范围、测量精度等进行综合考虑。

3.传感器的安装位置不宜选择在管道弯头处、阀门处等容易出现湍流和旋涡的地方，否则会影响测量精度。

4.传感器的安装应该牢固，并且方向应该指向水流的方向，以确保测量精度。

安装中需要注意防止异物进入传感器的测量范围。

5.传感器电源的选择需要保证稳定和可靠，信号线的长度不应该超过100米，并保持良好的屏蔽。

6.安装结束后，需要进行校准，确保雷达流速流量仪的测量精度。

校准应该由专业技术人员进行。

7.在使用过程中，需要定期检查传感器的状态和工作情况，及时进行维护和更换。

综上所述，雷达流速流量仪是一种精度高、可靠性强的无接触式测流仪器。

正确的安装和使用可以确保测量精度，减少测量误差。

在安装和使用过程中，需要注意以上事项，以确保仪器的稳定性和可靠性。

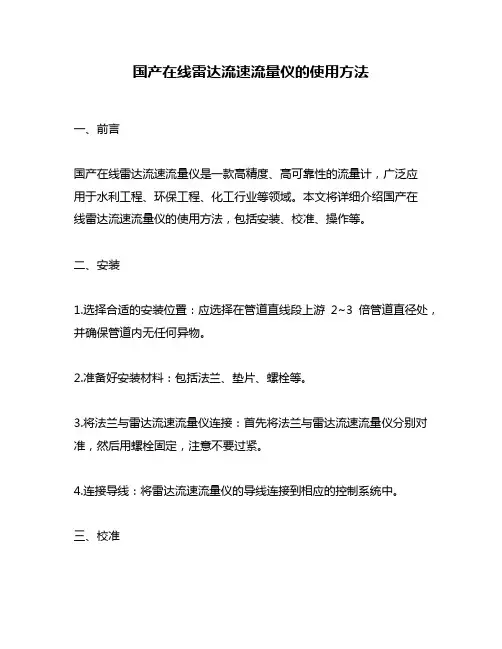

国产在线雷达流速流量仪的使用方法一、前言国产在线雷达流速流量仪是一款高精度、高可靠性的流量计，广泛应用于水利工程、环保工程、化工行业等领域。

本文将详细介绍国产在线雷达流速流量仪的使用方法，包括安装、校准、操作等。

二、安装1.选择合适的安装位置：应选择在管道直线段上游2~3倍管道直径处，并确保管道内无任何异物。

2.准备好安装材料：包括法兰、垫片、螺栓等。

3.将法兰与雷达流速流量仪连接：首先将法兰与雷达流速流量仪分别对准，然后用螺栓固定，注意不要过紧。

4.连接导线：将雷达流速流量仪的导线连接到相应的控制系统中。

三、校准1.设备预热：在进行校准之前，需要先让设备预热20~30分钟，以确保设备处于稳定状态。

2.选择合适的校准方法：可以采用标定板法或者比较法进行校准。

其中标定板法是通过测量标定板上已知面积和体积的液体来确定设备的误差；而比较法则是通过与其他已知准确度的流量计进行比较来确定设备的误差。

3.进行校准：按照所选择的校准方法进行操作，注意记录每次校准的结果，以便后续对设备进行调整。

四、操作1.开机：将设备连接好电源后，按下开机按钮即可启动设备。

2.设置参数：在启动设备后，需要设置一些参数，例如管道直径、介质密度等。

这些参数将影响到设备的测量精度。

3.开始测量：在设置好参数后，即可开始进行测量。

在测量过程中，需要注意管道内不要有气泡和杂质等影响测量精度的因素。

4.查看结果：测量结束后，可以查看设备显示屏上的结果。

如果需要导出数据，则可以将数据传输到电脑或者其他存储介质中。

五、维护1.定期清洗：为了保证设备的正常运行，应定期对设备进行清洗。

具体时间间隔视使用环境而定。

2.及时更换零部件：如果发现设备中存在损坏或老化的零部件，则应及时更换以保证设备正常运行。

3.保持干燥：雷达流速流量仪应存放在干燥的环境中，避免受潮。

六、总结通过本文的介绍，我们了解了国产在线雷达流速流量仪的使用方法，包括安装、校准、操作和维护等方面。

国产在线雷达流速流量仪的使用方法随着流量测量技术的不断发展，国产在线雷达流速流量仪的应用越来越广泛。

它适用于各种工业、民用水处理和环境监测领域。

本文将介绍国产在线雷达流速流量仪的使用方法。

一、设备安装在使用国产在线雷达流速流量仪之前，需要先将设备安装在测量管道上。

在安装过程中，需要注意以下几点：1. 确保安装位置正确：设备应安装在直管道上游的几个管道直径的距离内，以确保设备得到稳定的流动状态。

2. 检查安装位置的光滑度：设备的安装位置应该是光滑的，以确保设备传感器的信号正常。

3. 安装时不要损坏设备：在安装的过程中，一定要注意不要损坏设备的外壳、传感器和电缆。

二、设备使用设备安装好之后，就可以开始使用了。

1. 确定参数：根据设备的使用要求，选择相应的参数进行设置。

如：管道直径、液体种类等。

2. 开始测量：连接电源，并打开设备的电源开关。

设备会自动进行校准，待设备完成校准后，就可以进行测量了。

3. 数据记录：在测量过程中，设备可以实时记录数据。

可以通过设备自带的显示屏，或者连接到电脑上进行数据记录和分析。

4. 数据分析：将测量到的数据进行分析，可以得到相应的流量和流速数据。

可以通过数据分析来判断管道是否存在异常情况，如管道是否堵塞等。

三、设备维护设备的维护对于设备的长期使用非常重要。

以下是一些设备维护的注意事项：1. 定期清洗设备：设备长期使用后，可能会出现一些杂质和污垢。

需要定期对设备进行清洗和维护。

2. 定期校准：设备长期使用后，可能会出现一些偏差。

需要定期对设备进行校准，以确保设备测量的数据准确。

3. 注意防水防潮：设备一般都是安装在潮湿的环境中。

需要注意防水防潮，以避免设备损坏。

国产在线雷达流速流量仪的使用方法非常简单。

只需要按照正确的步骤进行安装和使用，即可得到准确的流量和流速数据。

同时，设备的维护也是非常重要的，只有定期进行维护，才能保证设备的长期使用。

雷达测速仪的工作原理是怎样的雷达测速仪是一种常见的流量计量仪器，它可以用来测量运动物体的速度。

它使用的是雷达技术，可以快速、准确地测量物体的速度，并且不需要直接接触物体，从而避免了测量误差。

本文将介绍雷达测速仪的工作原理是怎样的。

雷达测速仪的基本原理雷达是一种电子设备，它可以通过发射电磁波并接收反射波的方式，来探测和测量操作环境中目标物体的位置、速度、大小等信息。

雷达测速仪利用雷达的技术，可以测量运动物体的速度。

雷达测速仪的工作流程雷达测速仪的工作流程可分为三个步骤：发射、接收、处理。

发射第一步是发射。

雷达测速仪发射的是电磁波。

电磁波的类型可以是微波、毫米波、甚至是红外线。

在雷达测速仪中，通常使用的是微波。

在发射电磁波之前，雷达测速仪需要根据测量需求来设定发射的频率和功率。

不同的雷达测速仪有不同的可调节范围。

通常情况下，雷达测速仪的发射功率会比较低，以免对被测量物体产生太大影响。

接收第二步是接收。

当发射的电磁波遇到运动物体，会发生反射和散射。

雷达测速仪会接收这些反射波，并且测量信号的强度和时延。

可以通过衡量反射波与发射的电磁波之间的差异，来计算出运动物体与雷达测速仪之间的距离和速度。

具体的时间差可以通过双程时间差技术，即将发射和接收时间之间的时间差除以2来计算。

处理第三步是信号处理。

接收到反射波的雷达测速仪会通过信号处理程序来提取和分析反射波信号的特性，以确定运动物体的速度和距离。

一般情况下，雷达测速仪和信号处理程序都会有存储和计算功能，可以智能地计算出被测物体的速度和距离。

一旦计算出测量结果，雷达测速仪就可以将数据传输到其他设备或者以其他方式输出。

雷达测速仪的优点和应用场景相比其他测量工具，雷达测速仪有以下优点：•测量速度快：雷达测速仪的工作原理是通过发射和接收电磁波来测量速度。

这种方法比其他直接测量物理接触的方法要快得多。

•测量精度高：雷达测速仪的测量精度极高，可以测量非常小的速度变化。

•制造成本低：雷达测速仪可以在大量生产情况下制造，因为制造过程中使用的组件普及度很高，且成本较低。

雷达流速仪原理安全操作及保养规程雷达流速仪是一种广泛应用于水利、水文、水电等领域的流量检测仪器，在工业生产和水文监测中都有着十分重要的应用。

雷达流速仪具有非接触式高精度、长时稳定性等特点，可以用来测量不同液体介质中的流速。

然而，由于使用过程中存在着一些潜在的风险和危险因素，因此在使用雷达流速仪时必须遵守一些安全操作和保养规程。

一、雷达流速仪原理雷达流速仪是利用多普勒效应原理来测量流速的一种流量测量仪器。

多普勒效应是指当一个物体以相对速度V与传感器（接收+发射）距离D距离运动时，会产生频率改变现象。

利用多普勒效应，雷达流速仪可以测量液体/气体中的微小颗粒（如空气中的微小飞沫、河水中的浮游生物等）对信号的散射情况，从而测定波动的速度（多普勒频移），进而计算出流速。

二、雷达流速仪的使用安全操作规程1.环境检查：使用雷达流速仪时要首先进行周围环境检查，确保工作环境符合使用要求。

要确保周围环境气流流通，无电磁干扰，无金属反射等情况，以保证测量数据的准确性。

2.维护检查：使用前需检查设备是否正常。

若设备有故障，千万不要强行使用。

检查电源等传输设备，保证设备稳定可靠，并进行必要的日常保养，包括及时清理仪器表面，及时更换老化或者损坏的零部件。

3.工作责任：由于雷达流速仪精度高且多用于环境监测等重要场合，因此使用人员要对设备负责，严格执行使用规程，严防不当操作、过度使用等问题。

4.测量流程：测量前需读取设备工作指引手册，根据设备要求进行精准测量，那么就可以保证测量结果的准确性。

同时，操作人员需要记录测量时间、发现设备故障或异常，以及设备编号、型号等关键信息。

5.环保清理：测量结束的时候，要做好环保清理工作，包括及时清理设备端口、设备表面、以及设备连接线，离开现场前必须关机，并且保存数据。

6.防止过载：由于测量仪可能面临过载压力，使用人员需按要求降低工作压力，防止过载。

7.操作规程：使用雷达流速仪的操作规程遵守现行的安全相关法规标准，必须将操作规程赋值到本机，如果有不懂的请随时与相关技术人员沟通解决，不可单独操作设备。

雷达流速仪器原理
嘿，朋友们！今天咱来唠唠雷达流速仪器原理。

你说这雷达流速仪器啊，就像是一个神奇的小侦探！它能在水流中快速又准确地捕捉到流速的秘密呢！想象一下，水流就像一群调皮的小孩子在奔跑，而雷达流速仪器就是那个能清楚知道每个孩子跑得多快的厉害角色。

它是怎么做到的呢？其实啊，它靠的就是那神奇的雷达波。

这雷达波就像是一双敏锐的眼睛，不断地扫视着水流。

当雷达波碰到水流中的微粒时，就会反射回来，然后仪器就根据这些反射波来计算流速啦！是不是很有意思？
这就好比你在黑暗中扔出一个球，然后通过听球撞击墙壁的声音来判断球的速度一样。

只不过雷达流速仪器可比我们厉害多啦，它能瞬间算出水流的速度，而且还特别精准呢！
你可别小看了这个原理哦，它在很多地方都大有用处呢！比如在水利工程中，工程师们可以通过它来了解水流的情况，从而更好地设计和管理水利设施。

在防汛工作中，它能及时告诉我们水流的速度有没有危险，就像一个忠诚的卫士在守护着我们的安全。

而且啊，这雷达流速仪器还特别皮实耐用。

它可不怕风吹雨打，不管是恶劣的天气还是复杂的环境，它都能稳稳地工作。

就像一个勇敢的战士，从不退缩。

再想想，如果没有雷达流速仪器，我们对水流的了解该有多模糊啊！就像在大雾中摸索一样。

但有了它，一切都变得清晰明了。

它让我们对大自然的力量有了更准确的把握，也让我们能更好地利用和保护水资源。

所以说啊，这雷达流速仪器原理可真是个了不起的东西！它就像一把钥匙，打开了我们了解水流世界的大门。

让我们能更好地与水打交道，更好地生活在这个美丽的世界上。

你说它是不是超级棒呢？反正我是觉得它厉害得很呢！。

雷达流量计安装标准摘要：一、引言二、雷达流量计的概述三、雷达流量计的安装步骤四、雷达流量计的安装注意事项五、结论正文：一、引言随着工业自动化的不断发展，雷达流量计作为一种高精度的流量测量仪表，已经被广泛应用于各个领域。

为了保证雷达流量计的准确性和稳定性，正确的安装方法至关重要。

本文将为您详细介绍雷达流量计的安装标准。

二、雷达流量计的概述雷达流量计是一种利用电磁波在介质中传播的速度来测量流量的仪表。

与其他类型的流量计相比，雷达流量计具有测量范围广、精度高、抗干扰能力强等优点。

因此，在众多领域中，雷达流量计已成为流量测量的首选仪表。

三、雷达流量计的安装步骤1.选址：首先，要为雷达流量计选择一个合适的安装位置。

通常情况下，应选择在直管段的上游或下游，并且要远离泵、阀门等容易产生涡流的设备。

2.拆卸：在安装之前，需要对管道进行清洗，以确保管道内没有杂质影响雷达流量计的测量精度。

此外，还需要检查管道的内径是否与雷达流量计的测量范围相匹配。

3.安装：在确保管道清洁和尺寸合适的情况下，可以将雷达流量计安装到管道上。

通常，雷达流量计需要通过法兰与管道连接，因此要确保法兰的尺寸和螺栓孔的位置与雷达流量计一致。

4.调试：安装完成后，需要对雷达流量计进行调试。

首先，要检查电源是否正常，然后通过信号发生器发送信号，观察雷达流量计的反应。

如果一切正常，可以开始进行实际流量的测量。

四、雷达流量计的安装注意事项1.避免安装在温度变化剧烈的地方，以防止雷达流量计因温度变化导致的测量误差。

2.避免安装在振动较大的地方，以免影响雷达流量计的稳定性和测量精度。

3.确保管道内径与雷达流量计的测量范围相匹配，以免造成测量误差。

4.在安装过程中，要轻拿轻放，避免对雷达流量计造成损坏。

5.安装完成后，要及时进行调试，确保雷达流量计能够正常工作。

五、结论总之，雷达流量计的安装对其测量精度和稳定性具有重要影响。

因此，在安装过程中，要遵循相关的安装标准，确保雷达流量计能够正常工作。

雷达流速仪器原理安全操作及保养规程雷达流速仪器是一种基于雷达技术的流速测量仪器，能够非接触式地精确测量水流速度，不受环境因素的影响，越来越被广泛应用于河流、湖泊、海洋等水文测量领域。

但是，为了保证仪器的正常工作和使用寿命，必须掌握其原理及安全操作规程，严格执行保养规程，有效延长仪器的使用寿命，本文将详细介绍雷达流速仪器的原理、安全操作和保养规程。

原理介绍雷达流速仪器基于多普勒效应测量水流速度，其主要原理是：发送一个固定频率的微波信号，信号经过反射后，回到雷达测量仪器处时，由于受到了水流的影响，其频率会发生变化，通过变化后的频率值，则可计算得到水流速度。

由于雷达流速仪器不与水流接触，能够测量远距离的水流速度，是一种非常精确的流速测量仪器。

安全操作规程安全操作是保障雷达流速仪器正常运行的重要环节。

以下是雷达流速仪器的安全操作规程：1.维护仪器原样：将设备原样保存，不得进行随意拆卸和改动，以免影响仪器运行和使用寿命。

2.严格按照说明书操作：在使用雷达流速仪器前，应该认真阅读使用说明书；在操作时，要严格按照说明书操作，避免误操作导致故障。

3.防雷保护：雷达流速仪器在实际使用过程中，受到雷电、电磁场等干扰很常见，为了防止雷电等灾难性事故发生，应及时将雷达流速仪器与地面电势保持一致，避免雷击。

4.电源接地：雷达流速仪器采用的直流供电方式，使用时应注意电源接地，防止漏电等意外发生，严格遵循操作规程。

保养规程除了按照安全操作规程，严格操作外，雷达流速仪器在正常使用过程中还需要实行保养，仪器的保养要注意以下几点：1.定期检查：雷达流速仪器应定期进行检测和维护，检测项目包括：设备连接、附件老化、通讯线路故障等，及时处理发现问题。

2.清洗：雷达流速仪器外部如有灰尘、污垢，则需用清洁布擦拭，不可以用水直接冲洗，防止水渗透导致仪器损坏。

3.防尘：长期停用的雷达流速仪器，应打包放置于防护柜内，以免长时间受到灰尘侵蚀。

4.安全存放：雷达流速仪器长期不使用，在放置过程中，若受到大气环境影响，则需备有一定的防湿、防晒办法，避免受潮、霉变。
