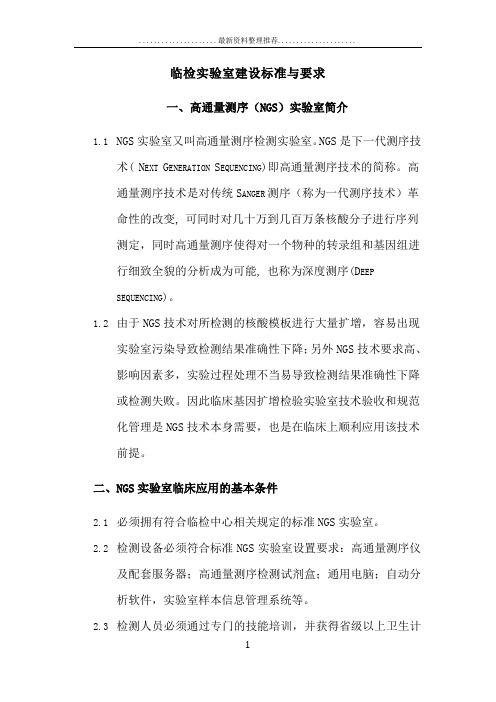

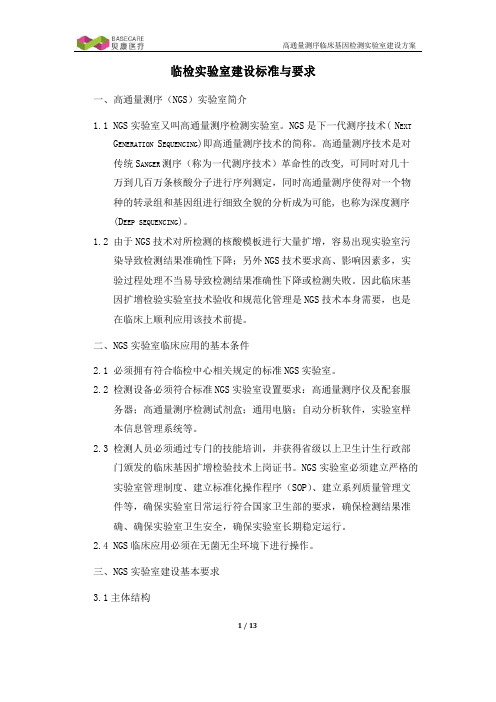

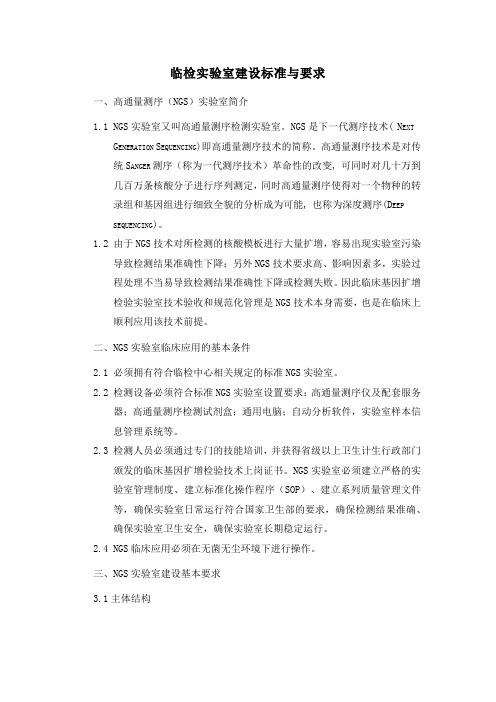

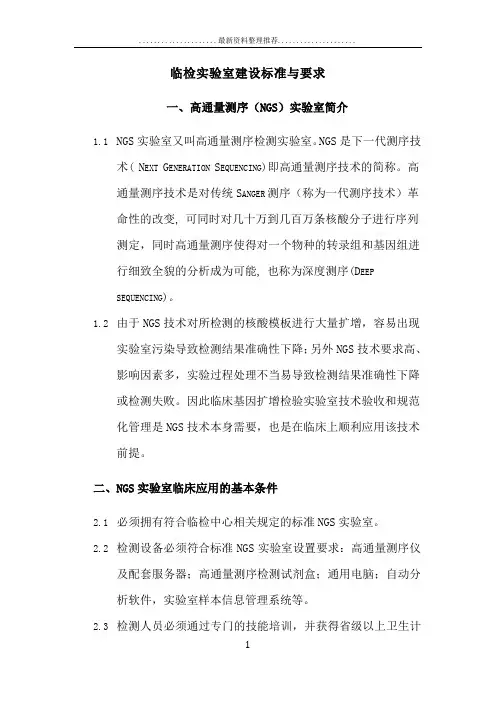

临检实验室建设标准与要求一、高通量测序（NGS）实验室简介1.1NGS实验室又叫高通量测序检测实验室。
NGS是下一代测序技术(N EXT G ENERATION S EQUENCING)即高通量测序技术的简称。
高通量测序技术是对传统S ANGER测序（称为一代测序技术）革命性的改变,可同时对几十万到几百万条核酸分子进行序列测定，同时高通量测序使得对一个物种的转录组和基因组进行细致全貌的分析成为可能,也称为深度测序(D EEPSEQUENCING)。
1.2由于NGS技术对所检测的核酸模板进行大量扩增，容易出现实验室污染导致检测结果准确性下降；另外NGS技术要求高、影响因素多，实验过程处理不当易导致检测结果准确性下降或检测失败。
因此临床基因扩增检验实验室技术验收和规范化管理是NGS技术本身需要，也是在临床上顺利应用该技术前提。
二、NGS实验室临床应用的基本条件2.1必须拥有符合临检中心相关规定的标准NGS实验室。
2.2检测设备必须符合标准NGS实验室设置要求：高通量测序仪及配套服务器；高通量测序检测试剂盒；通用电脑；自动分析软件，实验室样本信息管理系统等。
2.3检测人员必须通过专门的技能培训，并获得省级以上卫生计生行政部门颁发的临床基因扩增检验技术上岗证书。
NGS实验室必须建立严格的实验室管理制度、建立标准化操作程序（SOP）、建立系列质量管理文件等，确保实验室日常运行符合国家卫生部的要求，确保检测结果准确、确保实验室卫生安全，确保实验室长期稳定运行。
2.4NGS临床应用必须在无菌无尘环境下进行操作。
三、NGS实验室建设基本要求3.1主体结构主体为彩钢板、铝合金型材。
室内所有阴角、阳角均采用铝合金50内圆角铝，从而解决容易污染、积尘、不易清扫等问题。
结构牢固，线条简明，美观大方，密封性好。
3.2标准的各区分隔和气压调节将检测过程分成试剂准备、样本制备、PCR扩增和高通量测序四个独立的实验区。
整个区域有一个整体缓冲走廊。
临检实验室建设标准与要求一、高通量测序（NGS）实验室简介1.1NGS实验室又叫高通量测序检测实验室。
NGS是下一代测序技术(N EXTG ENERATION S EQUENCING)即高通量测序技术的简称。
高通量测序技术是对传统S ANGER测序（称为一代测序技术）革命性的改变,可同时对几十万到几百万条核酸分子进行序列测定，同时高通量测序使得对一个物种的转录组和基因组进行细致全貌的分析成为可能,也称为深度测序(D EEPSEQUENCING)。
1.2由于NGS技术对所检测的核酸模板进行大量扩增，容易出现实验室污染导致检测结果准确性下降；另外NGS技术要求高、影响因素多，实验过程处理不当易导致检测结果准确性下降或检测失败。
因此临床基因扩增检验实验室技术验收和规范化管理是NGS技术本身需要，也是在临床上顺利应用该技术前提。
二、NGS实验室临床应用的基本条件2.1必须拥有符合临检中心相关规定的标准NGS实验室。
2.2检测设备必须符合标准NGS实验室设置要求：高通量测序仪及配套服务器；高通量测序检测试剂盒；通用电脑；自动分析软件，实验室样本信息管理系统等。
2.3检测人员必须通过专门的技能培训，并获得省级以上卫生计生行政部门颁发的临床基因扩增检验技术上岗证书。
NGS实验室必须建立严格的实验室管理制度、建立标准化操作程序（SOP）、建立系列质量管理文件等，确保实验室日常运行符合国家卫生部的要求，确保检测结果准确、确保实验室卫生安全，确保实验室长期稳定运行。
2.4NGS临床应用必须在无菌无尘环境下进行操作。
三、NGS实验室建设基本要求3.1主体结构主体为彩钢板、铝合金型材。
室内所有阴角、阳角均采用铝合金50内圆角铝，从而解决容易污染、积尘、不易清扫等问题。
结构牢固，线条简明，美观大方，密封性好。
3.2标准的各区分隔和气压调节将检测过程分成试剂准备、样本制备、PCR扩增和高通量测序四个独立的实验区。
整个区域有一个整体缓冲走廊。

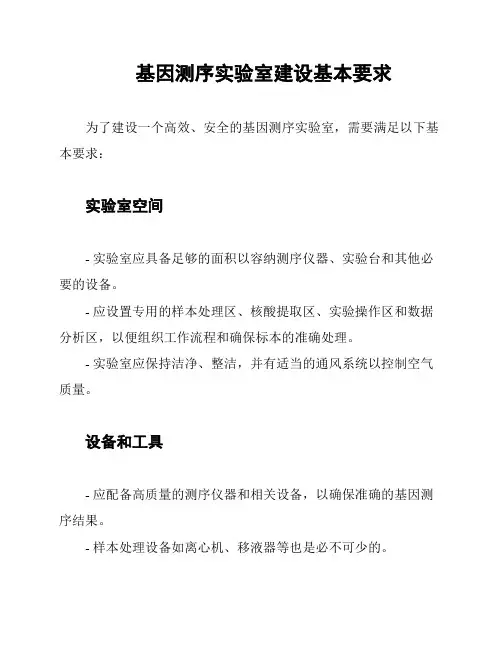

基因测序实验室建设基本要求
为了建设一个高效、安全的基因测序实验室，需要满足以下基本要求：
实验室空间
- 实验室应具备足够的面积以容纳测序仪器、实验台和其他必要的设备。
- 应设置专用的样本处理区、核酸提取区、实验操作区和数据分析区，以便组织工作流程和确保标本的准确处理。
- 实验室应保持洁净、整洁，并有适当的通风系统以控制空气质量。
设备和工具
- 应配备高质量的测序仪器和相关设备，以确保准确的基因测序结果。
- 样本处理设备如离心机、移液器等也是必不可少的。
- 应提供充足的实验用具和试剂，如试剂盒、PCR管、离心管等。
- 数据分析需要强大的计算设备和合适的软件支持。
人员及培训
- 实验室应有足够数量的专业人员，包括实验室主任、实验师和技术人员等，他们应具备相关的专业知识和技能。
- 针对新人员，应提供全面的培训，包括实验室规范操作、设备使用和安全操作等方面的知识。
- 实验室人员应定期参加相关培训和学术会议，以保持专业水平和了解最新技术发展。
安全措施
- 实验室应制定详细的实验室安全管理制度，包括实验室入口控制、样本管理、废物处理和紧急情况响应等。
- 应配备齐全的个人防护设备，如实验手套、防护眼镜、防护服等，以确保人员的安全。
- 应定期进行实验室设备和环境的安全检查和维护，以预防事故发生。
以上是建设基因测序实验室的基本要求，希望对你有帮助。

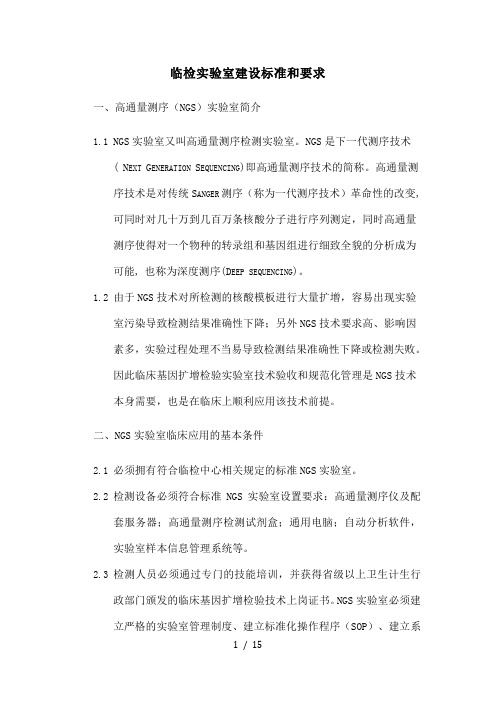

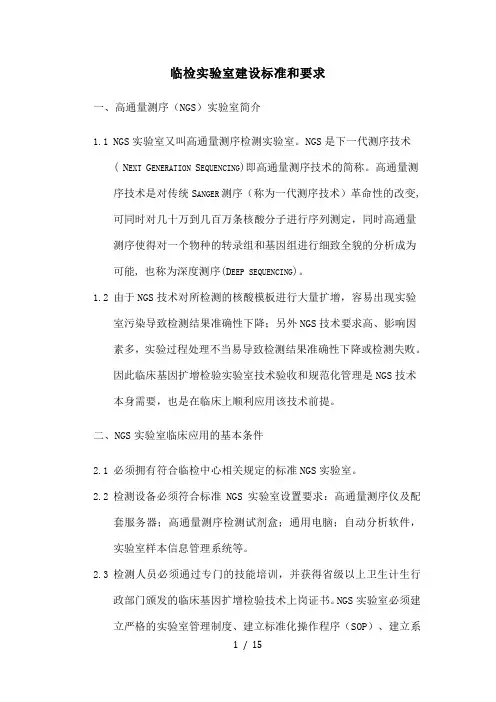

临检实验室建设标准和要求一、高通量测序（NGS）实验室简介1.1NGS实验室又叫高通量测序检测实验室。
NGS是下一代测序技术(N EXT G ENERATION S EQUENCING)即高通量测序技术的简称。
高通量测序技术是对传统S ANGER测序（称为一代测序技术）革命性的改变,可同时对几十万到几百万条核酸分子进行序列测定，同时高通量测序使得对一个物种的转录组和基因组进行细致全貌的分析成为可能,也称为深度测序(D EEP SEQUENCING)。
1.2由于NGS技术对所检测的核酸模板进行大量扩增，容易出现实验室污染导致检测结果准确性下降；另外NGS技术要求高、影响因素多，实验过程处理不当易导致检测结果准确性下降或检测失败。
因此临床基因扩增检验实验室技术验收和规范化管理是NGS技术本身需要，也是在临床上顺利应用该技术前提。
二、NGS实验室临床应用的基本条件2.1必须拥有符合临检中心相关规定的标准NGS实验室。
2.2检测设备必须符合标准NGS实验室设置要求：高通量测序仪及配套服务器；高通量测序检测试剂盒；通用电脑；自动分析软件，实验室样本信息管理系统等。
2.3检测人员必须通过专门的技能培训，并获得省级以上卫生计生行政部门颁发的临床基因扩增检验技术上岗证书。
NGS实验室必须建立严格的实验室管理制度、建立标准化操作程序（SOP）、建立系列质量管理文件等，确保实验室日常运行符合国家卫生部的要求，确保检测结果准确、确保实验室卫生安全，确保实验室长期稳定运行。
2.4NGS临床应用必须在无菌无尘环境下进行操作。
三、NGS实验室建设基本要求3.1主体结构主体为彩钢板、铝合金型材。
室内所有阴角、阳角均采用铝合金50内圆角铝，从而解决容易污染、积尘、不易清扫等问题。
结构牢固，线条简明，美观大方，密封性好。
3.2标准的各区分隔和气压调节将检测过程分成试剂准备、样本制备、PCR扩增和高通量测序四个独立的实验区。
整个区域有一个整体缓冲走廊。
临检实验室建设标准与要求一、高通量测序（NGS）实验室简介1.1NGS实验室又叫高通量测序检测实验室。
NGS是下一代测序技术(N EXTG ENERATION S EQUENCING)即高通量测序技术的简称。
高通量测序技术是对传统S ANGER测序（称为一代测序技术）革命性的改变,可同时对几十万到几百万条核酸分子进行序列测定，同时高通量测序使得对一个物种的转录组和基因组进行细致全貌的分析成为可能,也称为深度测序(D EEP SEQUENCING)。
1.2由于NGS技术对所检测的核酸模板进行大量扩增，容易出现实验室污染导致检测结果准确性下降；另外NGS技术要求高、影响因素多，实验过程处理不当易导致检测结果准确性下降或检测失败。
因此临床基因扩增检验实验室技术验收和规范化管理是NGS技术本身需要，也是在临床上顺利应用该技术前提。
二、NGS实验室临床应用的基本条件2.1必须拥有符合临检中心相关规定的标准NGS实验室。
2.2检测设备必须符合标准NGS实验室设置要求：高通量测序仪及配套服务器；高通量测序检测试剂盒；通用电脑；自动分析软件，实验室样本信息管理系统等。
2.3检测人员必须通过专门的技能培训，并获得省级以上卫生计生行政部门颁发的临床基因扩增检验技术上岗证书。
NGS实验室必须建立严格的实验室管理制度、建立标准化操作程序（SOP）、建立系列质量管理文件等，确保实验室日常运行符合国家卫生部的要求，确保检测结果准确、确保实验室卫生安全，确保实验室长期稳定运行。
2.4NGS临床应用必须在无菌无尘环境下进行操作。
三、NGS实验室建设基本要求3.1主体结构1/13主体为彩钢板、铝合金型材。
室内所有阴角、阳角均采用铝合金50内圆角铝，从而解决容易污染、积尘、不易清扫等问题。
结构牢固，线条简明，美观大方，密封性好。
3.2标准的各区分隔和气压调节将检测过程分成试剂准备、样本制备、PCR扩增和高通量测序四个独立的实验区。
临床基因检测试验室建设要求一、实验室内环境要求：1.温度和湿度：实验室内温度应稳定在20-25摄氏度，相对湿度应控制在45-60%之间。
2.通风与空气净化：实验室内应安装通风设备，保持良好的空气流通，避免有害物质积聚。
根据实际需要，可以考虑安装HEPA过滤器进行空气净化，确保实验室内的空气质量符合要求。
3.噪音与振动：实验室内噪音和振动应控制在可接受范围内，以确保实验结果的准确性。
二、设备设施要求：1.实验台和试剂存储柜：实验台要平整、干净，易于清洁。
试剂存储柜应设在离实验台足够距离的地方，以避免污染实验台。
2.生物安全柜：根据实验室的需要，选择合适的生物安全柜。
生物安全柜应根据规范要求定期进行检测和维护，确保其工作正常。
3.实验室消毒设备：实验室内应配置必要的消毒设备，如紫外线杀菌灯、消毒液等，以确保实验室的卫生和无菌环境。
4.废物处理：实验室内应设立适当的废物分类和处理设施，确保废物的安全处理和环境保护。
三、人员素质要求：1.临床基因检测试验室的操作人员应具备相关基因检测技术的专业知识和实践经验，熟悉实验室操作规范和安全要求。
2.临床基因检测试验室应配备有足够数量和合格水平的技术人员，确保实验操作的准确性和有效性。
3.实验室人员应定期参加相关培训和学术交流，保持与行业最新发展的接轨，并及时更新实验室操作规范和技术流程。
四、程序标准要求：1.实验室应建立和优化完善的质量管理体系，包括内部质量控制和外部质量评估。
2.实验室操作流程应标准化，遵循相应的操作规范和实验室安全要求。
3.实验室应建立和维护准确的数据管理系统，确保实验数据的可追溯性和安全性。
4.实验室应建立和执行风险评估和安全管理计划，确保实验室操作的风险可控。
总结起来，临床基因检测试验室建设要求包括实验室内环境的温度、湿度、通风、噪音和振动等要求；设备设施的实验台、试剂存储柜、生物安全柜、消毒设备和废物处理设施等要求；人员素质的专业知识和实践经验要求；程序标准的质量管理体系、操作流程、数据管理和风险评估等要求。
临检实验室建设标准与要求一、高通量测序（NGS）实验室简介1.1NGS实验室又叫高通量测序检测实验室。
NGS是下一代测序技术(N EXTG ENERATION S EQUENCING)即高通量测序技术的简称。
高通量测序技术是对传统S ANGER测序（称为一代测序技术）革命性的改变,可同时对几十万到几百万条核酸分子进行序列测定，同时高通量测序使得对一个物种的转录组和基因组进行细致全貌的分析成为可能,也称为深度测序(D EEPSEQUENCING)。
1.2由于NGS技术对所检测的核酸模板进行大量扩增，容易出现实验室污染导致检测结果准确性下降；另外NGS技术要求高、影响因素多，实验过程处理不当易导致检测结果准确性下降或检测失败。
因此临床基因扩增检验实验室技术验收和规范化管理是NGS技术本身需要，也是在临床上顺利应用该技术前提。
二、NGS实验室临床应用的基本条件2.1必须拥有符合临检中心相关规定的标准NGS实验室。
2.2检测设备必须符合标准NGS实验室设置要求：高通量测序仪及配套服务器；高通量测序检测试剂盒；通用电脑；自动分析软件，实验室样本信息管理系统等。
2.3检测人员必须通过专门的技能培训，并获得省级以上卫生计生行政部门颁发的临床基因扩增检验技术上岗证书。
NGS实验室必须建立严格的实验室管理制度、建立标准化操作程序（SOP）、建立系列质量管理文件等，确保实验室日常运行符合国家卫生部的要求，确保检测结果准确、确保实验室卫生安全，确保实验室长期稳定运行。
2.4NGS临床应用必须在无菌无尘环境下进行操作。
三、NGS实验室建设基本要求3.1主体结构主体为彩钢板、铝合金型材。
室内所有阴角、阳角均采用铝合金50内圆角铝，从而解决容易污染、积尘、不易清扫等问题。
结构牢固，线条简明，美观大方，密封性好。
3.2标准的各区分隔和气压调节将检测过程分成试剂准备、样本制备、PCR扩增和高通量测序四个独立的实验区。
整个区域有一个整体缓冲走廊。
临检实验室建设标准与要求一、高通量测序（NGS）实验室简介1.1NGS实验室又叫高通量测序检测实验室。
NGS是下一代测序技术(N EXTG ENERATION S EQUENCING)即高通量测序技术的简称。
高通量测序技术是对传统S ANGER测序（称为一代测序技术）革命性的改变,可同时对几十万到几百万条核酸分子进行序列测定，同时高通量测序使得对一个物种的转录组和基因组进行细致全貌的分析成为可能,也称为深度测序(D EEP SEQUENCING)。
1.2由于NGS技术对所检测的核酸模板进行大量扩增，容易出现实验室污染致使检测结果准确性下降；另外NGS技术要求高、影响因素多，实验进程处置不妥易致使检测结果准确性下降或检测失败。
因此临床基因扩增查验实验室技术验收和规范化管理是NGS技术本身需要，也是在临床上顺利应用该技术前提。
二、NGS实验室临床应用的大体条件2.1必需拥有符合临检中心相关规定的标准NGS实验室。
2.2检测设备必需符合标准NGS实验室设置要求：高通量测序仪及配套服务器；高通量测序检测试剂盒；通用电脑；自动分析软件，实验室样本信息管理系统等。
2.3检测人员必需通过专门的技术培训，并取得省级以上卫生计生行政部门颁发的临床基因扩增查验技术上岗证书。
NGS实验室必需成立严格的实验室管理制度、成立标准化操作程序（SOP）、成立系列质量管理文件等，确保实验室日常运行符合国家卫生部的要求，确保检测结果准确、确保实验室卫生安全，确保实验室长期稳定运行。
2.4NGS临床应用必需在无菌无尘环境下进行操作。
三、NGS实验室建设大体要求3.1主体结构主体为彩钢板、铝合金型材。
室内所有阴角、阳角均采用铝合金50内圆角铝，从而解决容易污染、积尘、不易打扫等问题。
结构牢固，线条简明，美观大方，密封性好。
3.2标准的各区分隔和气压调节将检测进程分成试剂准备、样本制备、PCR扩增和高通量测序四个独立的实验区。
整个区域有一个整体缓冲走廊。
临床基因检测实验室建设要求随着生物技术领域的不断发展，临床基因检测逐渐成为了医学领域中不可或缺的一部分。
临床基因检测实验室的建设是关键之一，它对实施基因检测的准确性和可靠性起着至关重要的作用。
以下是临床基因检测实验室建设的一些建议和要求。
1.实验室环境要求临床基因检测实验室应建立在洁净、安静、稳定的环境中，远离噪音和污染源。
实验室应有专门的空调和通风系统，能够保持室内恒温、恒湿，以及实验室正常运行所需的气氛。
实验室应具备防火、防爆、防尘、防静电等安全设施，并保持无尘、无菌、无剧毒物品。
2.仪器设备要求临床基因检测实验室应配备高精度和高效率的仪器设备，包括基因分析仪、PCR仪、电泳仪、荧光显微镜等。
仪器设备要具备稳定性、可靠性和可操作性，能够满足不同类型基因检测的需求。
此外，实验室还应有适当的质谱仪、显微镜、冷冻离心机等辅助设备，以支持实验工作和结果分析。
3.实验室人员要求临床基因检测实验室应有一支专业、具备相应背景知识和技能的人员队伍。
实验室负责人应具备相关学术背景和管理经验，能够组织和协调实验室的日常工作。
实验室人员还应接受相关的培训和考核，熟悉实验室操作规程和安全操作要求，并具备实验室管理和数据处理的技能。
4.实验室管理要求临床基因检测实验室应建立科学、规范的实验室管理制度，以确保实验室运行的安全和有效。
实验室管理应包括实验室资产的管理、耗材的采购、实验室物品的存储和使用、实验室清洁和废弃物的处理等方面。
此外，实验室管理还应建立健全的数据管理与保护机制，确保检测结果的可追溯性和保密性。
5.质量控制和质量保证要求临床基因检测实验室应建立完善的质量控制和质量保证体系，以确保实验室的准确性、可靠性和一致性。
质量控制包括内部质量控制和外部质量评估，可通过标准样品和标准制剂进行验证和校准。
质量保证应包括设备的定期维护和校准，以及实验人员的培训和考核。
综上所述，临床基因检测实验室的建设要求包括实验室环境、仪器设备、实验室人员、实验室管理以及质量控制和质量保证等方面。
临床基因检测实验室建设的要求实验室硬件设备：1.基本设施：实验室应配备适用的实验台、实验室设备、检测设备、工作台和储存区域等。
必须符合国家安全标准和相关规定。
2.仪器设备：实验室应购置适用于临床基因检测的仪器设备，如PCR 仪、电泳仪、高通量测序平台等。
3.实验材料：实验室需要准备并储存一定数量和种类的试剂、标准质控品、样本处理试剂等，在满足质量需求的前提下，确保实验所需的材料的充足性。
质量管理体系：1.质量控制：实验室需要建立完善的质量控制计划，确保实验结果准确可靠。
包括设定质量控制标准、监测仪器性能、建立实验室内部质控体系等。
2.标准操作规范（SOP）：实验室需要编制和实施临床基因检测相关的SOP文件，确保操作的规范和一致性。
安全防护措施：1.生物安全：实验室需要配备适当的生物安全柜，确保实验物品和人员安全，同时符合相关法规和标准。
应遵循包括基因实验室分类、操作限制、废物处理等在内的标准操作程序。
2.物理安全：实验室需要确保实验设备和试剂处于安全状态，并采取措施预防实验室设备的损失和破坏。
3.化学安全：实验室需要遵守危险化学品管理规范，标识和存放危险化学品，建立相应的安全操作规程，配备相应的个人防护用具。
实验室人员培训：1.资质要求：实验室人员需要具备相关背景，包括生物学、遗传学、分子生物学等相关专业知识，有一定的实验室经验和技能。
2.岗位职责和培训：实验室人员需要了解自己的岗位职责，并配备相关培训。
这可以涵盖实验室操作流程、实验室安全、质量控制和质量保证、SOP的执行等内容。
综上所述，临床基因检测实验室建设的要求非常严格。
合理配置实验室硬件设备，建立完善的质量管理体系和安全防护措施，以及培训合格的实验室人员，是确保临床基因检测实验室能够顺利运行和提供准确结果的重要要求。
临检实验室建设标准与要求一、高通量测序（NGS）实验室简介1.1NGS实验室又叫高通量测序检测实验室。
NGS是下一代测序技术(N EXTG ENERATION S EQUENCING)即高通量测序技术的简称。
高通量测序技术是对传统S ANGER测序（称为一代测序技术）革命性的改变,可同时对几十万到几百万条核酸分子进行序列测定，同时高通量测序使得对一个物种的转录组和基因组进行细致全貌的分析成为可能,也称为深度测序(D EEPSEQUENCING)。
1.2由于NGS技术对所检测的核酸模板进行大量扩增，容易出现实验室污染导致检测结果准确性下降；另外NGS技术要求高、影响因素多，实验过程处理不当易导致检测结果准确性下降或检测失败。
因此临床基因扩增检验实验室技术验收和规化管理是NGS技术本身需要，也是在临床上顺利应用该技术前提。
二、NGS实验室临床应用的基本条件2.1必须拥有符合临检中心相关规定的标准NGS实验室。
2.2检测设备必须符合标准NGS实验室设置要求：高通量测序仪及配套服务器；高通量测序检测试剂盒；通用电脑；自动分析软件，实验室样本信息管理系统等。
2.3检测人员必须通过专门的技能培训，并获得省级以上卫生计生行政部门颁发的临床基因扩增检验技术上岗证书。
NGS实验室必须建立严格的实验室管理制度、建立标准化操作程序（SOP）、建立系列质量管理文件等，确保实验室日常运行符合国家卫生部的要求，确保检测结果准确、确保实验室卫生安全，确保实验室长期稳定运行。
2.4NGS临床应用必须在无菌无尘环境下进行操作。
三、NGS实验室建设基本要求1/ 133.1主体结构主体为彩钢板、铝合金型材。
室所有阴角、阳角均采用铝合金50圆角铝，从而解决容易污染、积尘、不易清扫等问题。
结构牢固，线条简明，美观大方，密封性好。
3.2标准的各区分隔和气压调节将检测过程分成试剂准备、样本制备、PCR扩增和高通量测序四个独立的实验区。
整个区域有一个整体缓冲走廊。
每个独立实验区设置有缓冲区，同时各区通过气压调节，使整个检测实验过程中试剂和标本免受气溶胶的污染并降低扩增产物对人员和环境的污染。
可打开缓冲区和PCR扩增区的排风扇往外排气，在实验区的外墙上和各扇门上都安装有风量可调的回风口，空气通过回风口向室换气。
3.3消毒在每个实验区和缓冲区顶部以及传送窗部安装有紫外灯，供消毒用。
在各区还设置移动紫外线灯，对实验桌进行局部消毒。
3.4机械连锁不锈钢传递窗试剂和标本通过机械连锁不锈钢（不建议使用电子连锁方式）传递窗传递，保证试剂和标本在传递过程中不受污染（人物分流）。
3.5地面地面建议使用PVC卷材地面或自流坪地面，整体性好。
便于进行清扫，耐腐蚀。
没有条件的也可采用水磨石地面，或大块的瓷砖（至少800MM×800MM）接缝需要小于2MM。
3.6照明灯具要选用净化灯具，能达到便于清洗、不积尘的特点。
2/ 133.7平面布局NGS实验室应根据自己的检验项目、所采用的检测技术平台和工作量来决定分区的多少及各区域的空间大小，至少具体需要多少个区，同样是“个体化”的，以“工作有序、互不干扰、防止污染、报告及时”作为基本原则。
四、各项目实验室建设标准产前筛查与产前诊断（全基因组低拷贝测序技术）1.实验室平面图图1：产前筛查与诊断实验室平面图2.技术流程图3/ 13图2：产前筛查与诊断技术流程图3.技术参数分区压力温度相对湿度照明专用走廊0Pa20-25℃40%~60% 主实验室≥300LX，其余房间200～300LX缓冲区+5Pa试剂准备室+15Pa标本与文库制备区+10Pa文库扩增与检测区-5Pa测序区-10Pa4.分区功能4.1试剂准备室主要功能：在NGS过程中使用到的试剂的配制、分装和保存。
4.2标本与文库制备区主要功能：血液处理、血浆制备、DNA提取、DNA片段化、DNA样品的纯化、DNA浓度检测、末端修复、接头连接、构建样本的测序文库。
4.3文库扩增与检测区主要功能：文库构建后的PCR扩增与纯化、文库浓度检测、文库的混合及混合后的质检分析。
4.4测序区主要功能：测序模板制备（乳液PCR与磁珠富集回收）、上机测序、数据分析、报告审核及发放。
4/ 135.仪器配置5.1试剂准备室主要仪器设备：加样器、冰箱、分析天平、微量台式离心机、涡旋振荡器、移液器、可移动紫外灯和超净工作台等。
5.2标本与文库制备区主要仪器设备：冷冻离心机、微量台式离心机、掌上三管离心机、涡旋震荡器、垂直混合仪、移液器、可移动紫外灯、生物安全柜、冰箱、托盘天平、Qubit 2.0核酸定量仪、电脑（可连接互联网）、条形码打印机、普通打印机、扫描枪、磁力架等。
5.3文库扩增与检测区主要仪器设备：PCR仪、QPCR仪、Qubit2.0核酸定量仪、可移动紫外灯、超净工作台、冰箱、微量台式离心机、涡旋振荡器、UPS、冰箱、移液器、磁力架等。
5.4测序区主要仪器设备：高通量测序仪、PC电脑、打印机、UPS、恒温金属浴、纯水仪、冰箱、微量台式离心机、涡旋振荡器、移液器、超净工作台、可移动紫外灯、磁力架、PCR仪等。
5/ 13胚胎植入前遗传学诊断（全基因组低拷贝测序）1.实验室平面图图3：PGD实验室平面图2.技术流程图图4：PGD技术流程图3.技术参数分区压力温度相对湿度照明专用走廊0Pa 20-25℃40%~60% 主实验室≥300LX，其余缓冲区+5Pa 房间200～300LX试剂准备室+15PaWGA制备室+10pa扩增一区-5pa标本检测区-10Pa测序区-15Pa电泳区0Pa4.分区功能4.1试剂准备室主要功能：在NGS过程中使用到的试剂的配制、分装和保存。
4.2WGA制备区主要功能：基因组DNA释放、全基因组DNA扩增。
4.3电泳区主要功能： DNA电泳检测及结果反馈、DNA打断等4.4扩增一区主要功能：DNA片段的末端修复与纯化、接头连接与纯化、文库混合、缺口平移。
4.5文库检测区主要功能：文库浓度质检分析。
4.6测序区主要功能：测序模板制备（乳液PCR与磁珠富集回收）、上机测序、数据分析、报告审核及发放。
7/ 135.仪器配置5.1试剂准备区主要仪器设备：冰箱、分析天平、微量台式离心机、涡旋振荡器、移液器、可移动紫外灯和超净工作台等。
5.2电泳区主要仪器设备：电泳仪、微波炉、凝胶成像仪、冰箱、掌式离心机、涡旋振荡器、移液器、可移动紫外灯等。
5.3WGA制备区主要仪器设备：PCR仪、超净工作台、冰箱、掌式离心机、涡旋振荡器、移液器、可移动紫外灯等。
5.4扩增一区主要仪器设备：PCR仪、可移动紫外灯、超净工作台、冰箱、微量台式离心机、涡旋振荡器、UPS、移液器、磁力架等。
5.5文库检测区主要仪器设备： QPCR仪、Qubit2.0核酸定量仪、可移动紫外灯、超净工作台、冰箱、微量台式离心机、涡旋振荡器、冰箱、移液器等。
5.6测序区主要仪器设备：高通量测序仪、PC电脑、打印机、UPS、恒温金属浴、纯水仪、冰箱、微量台式离心机、涡旋振荡器、移液器、超净工作台、可移动紫外灯、磁力架、PCR仪等。
8/ 13遗传病诊断+肿瘤诊断与治疗（杂交捕获测序技术+S ANGER测序验证）1.实验室平面图图5：肿瘤诊断实验室平面图2.技术流程图9/ 1310 / 13图6：肿瘤诊断技术流程图图7：一代测序实验流程图3. 技术参数分区压力 温度 相对湿度 照明 洁净走廊0Pa 20-25℃ 40%~60% 主实验室≥300LX ，其余房间200～300LX 缓冲区+5Pa 试剂准备室+15Pa 标本与文库制备区+10Pa DNA 打断区+10Pa 杂交捕获区 -5Pa（扩增一区）文库扩增区-10Pa（扩增二区）文库检测区-10Pa测序区-15Pa电泳区0 Pa4.分区功能4.1试剂准备区主要功能：在NGS过程中使用到的试剂的配制、分装和保存。
4.2标本与文库制备区主要功能：样本接收、样本前处理、全基因组DNA提取以及各种样本DNA或者RNA的提取、DNA片段化、DNA纯化、DNA浓度测定、DNA片段的末端修复与纯化、接头连接与纯化。
4.3DNA打断区主要功能： DNA打断（片段化）。
4.4电泳区主要功能：片段化DNA电泳检测及结果反馈。
4.5杂交捕获区（扩增一区）主要功能：目的DNA片段的杂交捕获与纯化，Sanger测序目的片段扩增与纯化、Sanger测序PCR前准备。
11/ 134.6文库扩增区（扩增二区）主要功能：杂交捕获后扩增与纯化、文库浓度质检分析、及Sanger测序的PCR扩增反应与纯化。
4.7测序区主要功能：测序模板制备（乳液PCR与磁珠富集回收）、上机测序、及Sanger 测序。
5.仪器配置5.1试剂准备区主要仪器设备：加样器、冰箱、分析天平、微量台式离心机、涡旋振荡器、移液器、可移动紫外灯和超净工作台等。
5.2标本与文库制备区主要仪器设备：微量台式离心机、掌上三管离心机、恒温金属浴、移液器、可移动紫外灯、生物安全柜、冰箱、托盘天平、Qubit 2.0核酸定量仪、PCR 仪、电脑（可连接互联网）、条形码打印机、普通打印机、扫描枪等。
5.3DNA打断区主要仪器设备：Covaris S220超声波打断仪、冰箱、掌式离心机、涡旋振荡器、移液器、可移动紫外灯等。
5.4电泳区主要仪器设备：电泳仪、微波炉、凝胶成像仪、冰箱、掌式离心机、涡旋振荡器、移液器、可移动紫外灯等。
5.5杂交捕获区（扩增一区）12/ 13主要仪器设备：PCR仪、可移动紫外灯、超净工作台、冰箱、微量台式离心机、涡旋振荡器等。
5.6文库扩增区（扩增二区）主要仪器设备：PCR仪、Qubit 2.0核酸定量仪、微量台式离心机、掌上三管离心机、涡旋震荡器、移液器、可移动紫外灯、超净工作台、冰箱、磁力架等。
5.7测序区主要仪器设备：高通量测序仪、Sanger测序仪、PC电脑、打印机、UPS、恒温金属浴、纯水仪、冰箱、微量台式离心机、涡旋振荡器、移液器、超净工作台、可移动紫外灯、磁力架、PCR仪等。
13/ 13。
