铝格栅吊顶施工工艺

铝格栅吊顶施工工艺一、铝格栅吊顶施工前准备工作在铝格栅吊顶的施工前，需要进行以下准备工作：1. 设计预算铝格栅吊顶的安装需要根据具体的实际情况设计预算，并且对设计方案进行审查和评估，以确保施工进度和效果都能达到预期结果。

2. 材料准备根据设计方案，需要准备好铝格栅吊顶所需要的材料。

这些材料包括：铝格栅、龙骨、角铁、悬挂件等。

3. 工具准备准备好所需要的工具和设备，包括：手锯、电锯、手电钻、扳手、螺丝刀、水平仪等。

4. 安全措施在施工前，需要对工作现场进行安全检查，并且做好安全防护工作，确保施工过程中不会造成人员伤害和财产损失。

二、铝格栅吊顶施工步骤1. 确定吊顶的位置和大小在开始铝格栅吊顶的施工前，首先需要确定好吊顶的位置和大小，以便后续的材料准备和施工安排。

2. 安装龙骨和角铁在确定好吊顶位置后，需要先安装龙骨和角铁作为吊顶的基础支撑结构。

安装步骤：•首先在吊顶四角固定角铁，然后在吊顶边缘固定角铁，再在吊顶中间固定龙骨，保证吊顶平整。

•龙骨和角铁的安装需要使用螺丝固定，并且要注意调整好角度和位置。

3. 安装铝格栅当基础支撑结构安装完成后，即可开始安装铝格栅。

安装步骤：•首先将铝格栅放在吊顶上，并且用悬挂件固定好吊顶上的铝格栅。

•然后，固定铝格栅的位置，并保证吊顶整体平整。

4. 安装照明设备吊顶安装完成后，需要安装相应的照明设备，以满足地面照明的需要。

安装步骤：•先确定好照明设备的数量和位置，并为吊顶预留好电线和插座。

•然后，根据需要安装照明设备和开关。

三、注意事项在铝格栅吊顶的施工过程中，需要注意以下事项：1.施工前需要对工作场所进行清洁和整理，确保施工过程中的物品不会影响施工效果。

2.在施工过程中要认真检查吊顶的平整度和固定程度。

3.安装照明设备时，需要注意电线的质量和安全使用。

4.在施工过程中，要注意安全防护措施，保障工作人员的安全。

5.施工完成后，需要对工作现场进行清理和整理，以避免施工垃圾和杂物影响使用。

铝格栅吊顶施工工艺标准铝格栅吊顶是一种常见的室内装饰材料，其施工工艺标准对于吊顶的质量和美观度起着至关重要的作用。

本文将从铝格栅吊顶的材料准备、施工工艺、验收标准等方面进行详细介绍，以期为相关施工人员提供参考和指导。

1. 材料准备。

在进行铝格栅吊顶施工前，首先需要准备好所需的材料和工具。

主要包括铝格栅吊顶板、龙骨、吊杆、连接件、吊顶龙骨吊杆的吊具、螺丝等。

在选择材料时，应注意其质量和规格是否符合设计要求，确保施工过程中不出现材料质量问题。

2. 施工工艺。

铝格栅吊顶的施工工艺包括龙骨安装、吊杆安装、吊顶板安装等步骤。

首先，需要根据设计图纸确定吊顶的位置和尺寸，然后进行龙骨的安装。

在安装龙骨时，应确保其水平度和垂直度，以保证吊顶的整体平整度。

接下来是吊杆的安装，吊杆的安装要求与龙骨的安装类似，同样需要注意水平度和垂直度。

最后是吊顶板的安装，安装吊顶板时，应按照设计要求进行板件的拼接和安装，确保吊顶的美观和整体效果。

3. 验收标准。

铝格栅吊顶施工完成后，需要进行验收工作。

验收时应注意以下几个方面，首先是吊顶的平整度和整体效果，吊顶应该平整、无明显凹凸和变形现象；其次是吊顶的结构稳固性，吊顶应该稳固可靠，不得出现晃动和松动现象；最后是吊顶的表面处理，吊顶表面应平整、光滑，无明显划痕和污渍。

只有吊顶在以上几个方面均符合要求，验收合格后方可进行下一步的装饰工作。

综上所述，铝格栅吊顶的施工工艺标准对于吊顶的质量和美观度具有至关重要的作用。

施工人员在进行铝格栅吊顶施工时，应严格按照相关标准和要求进行操作，确保吊顶施工质量达到设计要求，为室内装饰提供优质的吊顶产品。

第1篇一、项目背景铝格栅吊顶作为一种现代室内装饰材料，因其美观、耐用、防火、防潮、环保等优点，被广泛应用于各类建筑室内装饰中。

为确保铝格栅吊顶施工质量，提高施工效率，特制定本施工方案。

二、施工准备1. 施工人员：组织具备相关专业知识和技能的施工队伍，对施工人员进行技术交底和安全教育。

2. 施工材料：准备铝格栅、铝龙骨、吊杆、膨胀螺丝、射钉、电焊机、切割机、扳手、螺丝刀等施工工具和材料。

3. 施工设备：配备电动切割机、手电钻、卷扬机、水准仪、线锤等施工设备。

4. 施工场地：确保施工现场平整、无障碍物，提前做好现场排水、通风等工作。

5. 施工图纸：熟悉施工图纸，了解铝格栅吊顶的设计要求、尺寸和安装位置。

三、施工工艺1. 放线定位（1）根据设计图纸，确定吊顶的标高和龙骨间距。

（2）在墙面上弹出吊顶标高线，确定吊杆和龙骨的位置。

（3）使用水准仪或线锤检查标高线，确保其准确无误。

2. 安装吊杆（1）在墙面上弹出吊杆位置，使用手电钻在弹线上钻孔。

（2）将膨胀螺丝打入孔内，固定吊杆。

（3）检查吊杆的垂直度，确保其符合要求。

3. 安装龙骨（1）将龙骨与吊杆连接，调整龙骨间距，使其符合设计要求。

（2）检查龙骨的垂直度和水平度，确保其符合要求。

（3）在龙骨上安装扣件，固定铝格栅。

4. 安装铝格栅（1）将铝格栅放入龙骨槽内，调整格栅的间距和位置。

（2）使用螺丝固定铝格栅，确保其牢固。

（3）检查铝格栅的平整度和缝隙，确保其符合要求。

5. 防火处理（1）在铝格栅吊顶两侧安装防火岩棉板，防止火灾蔓延。

（2）检查防火岩棉板的厚度和密度，确保其符合要求。

6. 质量检查（1）检查铝格栅吊顶的平整度、垂直度和水平度，确保其符合要求。

（2）检查铝格栅的缝隙和固定螺丝，确保其牢固。

（3）检查防火岩棉板的安装质量和覆盖范围，确保其符合要求。

四、施工注意事项1. 施工过程中，注意安全，遵守施工现场安全规定。

2. 钻孔时，注意不要损坏墙面和管道。

铝格栅吊顶施工工艺一、作业条件1铝格栅吊顶工程在施工前应熟悉施工图纸及设计说明书并应熟悉施工现场情况..2屋面或楼面的防水层施工完成并且验收合格..门窗安装完成并且验收合格..墙面抹灰完成..3施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验..4对吊顶内的管道、设备的安装及水管试压进行验收..5顶棚内其他作业项目已经完成..6墙面体预埋木砖及吊筋的数量和质量经检查验收符合规范要求..7供吊顶用的电源已经接通并且提供到施工现场..8供吊顶用的脚手架已搭设完成经检查符合要求..9供吊顶用的材料和极具工具已到现场或按现场要求加工成型..10吊顶工程在施工中应做好各项施工记录收集好各种有关文件..11材料进场验收记录和复验报告技术交底记录二、施工工艺流程顶棚标高弹水平线—安装吊杆—轻钢龙骨安装—弹簧片安装—格栅主副骨组装—铝格栅安装三、流程节点做法⑴弹线用水准仪在房间内每个墙柱角上抄出水平点若墙体较长中间也应适当抄几个点弹出水准线水准线距地面一般为500㎜从水准线量至吊顶设计高度用粉线沿墙柱弹出水准线即为吊顶格栅的下皮线..同时按吊顶平面图在混凝土顶板弹出主龙骨的位置..主龙骨应从吊顶中心向两边分最大间距为1000㎜并标出吊杆的固定点吊杆的固定点间距900㎜1000㎜..如遇到梁和管道固定点大于设计和规程要求应增加吊杆的固定点..⑵定吊挂杆件采用膨胀螺栓固定吊挂杆件..可以采用ф6的吊杆..吊杆可以采用冷拔钢筋和盘圆钢筋但采用盘圆钢筋应采用机械将其拉直..吊杆的一端同L30303角码焊接角码的孔径应根据吊杆和膨胀螺栓的直径确定另一端可以用攻丝套出大于100㎜的丝杆;也可以买成品丝杆焊接..制作好的吊杆应做防锈处理吊杆用膨胀螺栓固定在楼板上用冲击电锤打孔孔径应稍大于膨胀螺栓的直径..⑶钢龙骨安装轻钢龙骨应吊挂在吊杆上如吊顶较低可以省略掉本工序直接进行下道工序..一般采用38轻钢龙骨间距900㎜1000㎜..轻钢龙骨应平行房间长向安装同时应起拱应按房间短向跨度的的1/2001/300..轻钢龙骨的悬臂段不应大于300㎜否则应增加吊杆..主龙骨的接长应采取对接相邻龙骨的对接接头要相互错开..轻钢龙骨挂好后应基本调平;龙骨安装时要注意调平但超过4M跨度或较大面积的吊顶安装要适当起拱跨度大于12m 以上的吊顶应在主龙骨上每隔12m 加一道大龙骨并垂直主龙骨焊接牢固..⑷弹簧片安装用吊杆与轻钢龙骨连接如吊顶较低可以将弹簧片直接安装在吊杆上省略掉本工序间距900㎜1000㎜再将弹簧片卡在吊杆上..⑸格栅主副骨组装将格栅的主副骨在下面按设计图纸的要求预装好..⑹格栅安装将预装好的格栅天花用吊钩穿在主骨孔内吊起将整栅的天花连接后调整至水平即可..四、质量要求1、主控项目1轻钢龙骨和格栅的材质、品种、式样、规格应符合设计要求..2轻钢骨架的吊杆;龙骨安装必须位置正确;连接牢固;无松动..3格栅无翘曲、折裂、变形等缺陷;安装必须整齐..一般项目1整面轻钢骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求..2格栅表面平正、洁净、颜色一致;无污染;等缺陷..3格栅吊顶工程允许偏差项目表4安装允许偏差如下表：序号项类项目允许偏差mm检验方法格栅1龙骨龙骨间距2尺量检查2龙骨平直3尺量检查3起拱高度±10拉线尺量4龙骨四周水平±5尺量或水准仪检查5铝格栅表面平整2用2m靠尺检查6接缝平直 1.5拉5m线检查7接缝高低1用直尺或塞尺检查8顶棚四周水平±5拉线或用水准仪检查五、成品保护1铝格栅安装应注意保护顶棚内各种管线..轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备上..2轻钢骨架、木饰面板及其他吊顶材料在人场存放、使用过程中严格管理;板上不宜放置其他材料;保证板材不受潮、不变形..3铝格栅严禁受撞击、冲击;以免造成损坏..4检修口处应做好加固处理;检修时应小心;不可损坏检修口或其他部位吊顶..5施工顶棚部位已安装的门窗;己施工完毕的地面、墙面、窗台等应注意保护;防止污损..6己装轻钢骨架不得上人踩踏..其他工种吊挂件或重物严禁吊于轻钢骨架上..7为了保护成品;铝格栅安装必须在棚内管道、试水、保温等一切工序全部验收后进行..8安装重型灯具、电扇及其他设备时应注意成品保护;不得污染或破坏吊顶..9安装铝格栅时;施工人员应戴线手套;防止污染饰面板..。

铝合金格栅吊顶专项施工方案铝合金格栅吊顶施工方案1.工艺流程弹标高线在施工区域的每个墙柱角上使用水准仪抄出水平点，弹出水准线并标出吊顶格栅的下皮线和主龙骨的位置。

吊杆的固定点间距应为900mm-1000mm。

安装吊杆采用膨胀螺栓固定吊挂杆件，吊杆一端与角码焊接，另一端可以用攻丝套出大于100mm的丝杆或买成品丝杆焊接。

制作好的吊杆应做防锈处理，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。

龙骨安装轻钢龙骨应吊挂在吊杆上，间距应为900mm-1000mm，悬臂段不应大于300mm。

主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。

轻钢龙骨挂好后应基本调平，跨度大于12m以上的吊顶，应在主龙骨上，每隔12m加一道大龙骨，并垂直主龙骨焊接牢固。

弹簧片安装用吊杆与轻钢龙骨连接，间距为900mm-1000mm，再将弹簧片卡在吊杆上。

格栅主副骨组装按设计图纸的要求预装好格栅的主副骨。

2.质量要求轻钢龙骨和格栅的材质、品种、式样、规格应符合设计要求。

吊杆、龙骨安装必须位置正确，连接牢固，无松动。

格栅无翘曲、折裂、变形等缺陷，安装必须整齐。

1.轻钢骨架应保持顺直、无弯曲、无变形，吊挂件和连接件应符合产品组合要求。

2.格栅表面应平整、干净、颜色一致，没有污染或其他缺陷。

3.格栅吊顶工程允许有一定的偏差，具体项目请参考表格。

4.成品保护：1) 安装铝格栅时要注意保护顶棚内的各种管线，轻钢骨架的吊杆和龙骨不得固定在通风管道及其他设备上。

2) 在存放和使用轻钢骨架、木饰面板和其他吊顶材料时要严格管理，板上不宜放置其他材料，以保证板材不受潮、不变形。

3) 严禁对铝格栅进行撞击或冲击，以免造成损坏。

4) 检修口处应做好加固处理，检修时应小心，不可损坏检修口或其他部位的吊顶。

5) 已安装的门窗、地面、墙面和窗台等应注意保护，防止污损。

6) 已安装的轻钢骨架不得踩踏，其他工种的吊挂件或重物严禁吊挂于轻钢骨架上。

一、工程概况本工程为铝合金格栅吊顶工程，主要应用于商场、办公楼、公共场所等室内吊顶装饰。

铝合金格栅吊顶具有轻便、美观、防火、防潮、耐腐蚀等特点，适用于各种室内吊顶装饰场合。

二、施工准备1. 材料准备：铝合金格栅板条、铝合金边龙骨及吊挂件，规格尺寸、强度、花纹图案均符合设计要求。

辅料有6吊筋、角钢、金属膨胀管，吊筋、角钢必须满刷两道防锈漆。

2. 机具准备：冲击钻、扳手、钳子、钢锯、墨斗、尼龙线、钢锉、电焊机等。

3. 人员准备：施工人员应具备铝合金格栅吊顶施工经验，熟悉施工工艺和质量要求。

三、施工工艺流程1. 施工准备：对吊顶房间进行清理，确保无杂物，对敞透式的花栅吊顶以上部分进行涂刷黑漆处理或按设计要求的颜色进行涂刷处理。

2. 弹线：在吊顶房间四周墙面上弹出吊顶标高线。

根据分片布置图将吊筋位置线弹到顶板上，并明确标出吊筋位置，以及风口、灯具、烟感报警器、消防喷洒头等露明设备的位置。

3. 安装吊筋：在标明吊筋位置的楼板上用冲击钻打孔，用金属膨胀管将6吊筋固定在楼板上。

吊筋的间距为2000mm。

若有设备影响，必须补打吊筋。

吊筋在横竖双向都应在一条直线上，不能斜拉。

4. 安装龙骨：根据吊筋位置，安装铝合金边龙骨，保持龙骨水平。

5. 安装格栅：将铝合金格栅板条按照设计要求拼装在龙骨上，确保格栅板条与龙骨连接牢固。

6. 收口处理：对格栅吊顶的收口进行处理，确保吊顶整体美观。

7. 质量检查：对施工完成的铝合金格栅吊顶进行检查，确保吊顶平整、牢固、美观。

四、施工要点1. 施工过程中，应严格按照施工工艺流程进行操作，确保施工质量。

2. 铝合金格栅板条在安装前应进行表面处理，确保表面无油污、锈蚀等。

3. 吊筋、龙骨、格栅板条等材料应选用合格产品，确保施工质量。

4. 施工过程中，应确保施工现场安全，避免发生安全事故。

5. 施工完成后，对铝合金格栅吊顶进行清洁，确保吊顶美观。

五、施工进度安排根据工程规模和施工条件，制定合理的施工进度计划，确保工程按期完成。

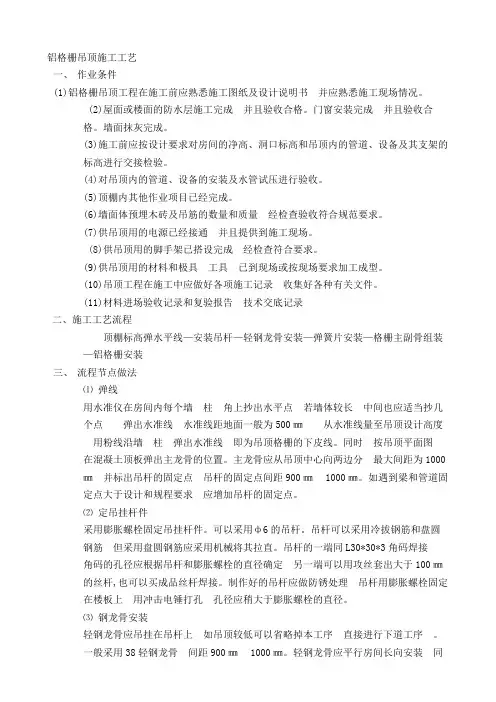

铝格栅吊顶施工工艺一、作业条件(1)铝格栅吊顶工程在施工前应熟悉施工图纸及设计说明书并应熟悉施工现场情况。

(2)屋面或楼面的防水层施工完成墙面抹灰完成。

(3)施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。

(4)对吊顶内的管道、设备的安装及水管试压进行验收。

(5)顶棚内其他作业项目已经完成。

(6)墙面体预埋木砖及吊筋的数量和质量(7)供吊顶用的电源已经接通场。

(8)供吊顶用的脚手架已搭设完成检查符合要求。

(9)供吊顶用的材料和极具(10)吊顶工程在施工中应做好各项施工记录(11)材料进场验收记录和复验报告二、施工工艺流程顶棚标高弹水平线—安装吊杆—轻钢龙骨安装—弹簧片安装—格栅主副骨组装—铝格栅安装三、流程节点做法⑴弹线500吊顶设计高度10009001000㎜。

如遇到梁和管道固⑵定吊挂杆件采用膨胀螺栓固定吊挂杆件。

可以采用ф6的吊杆。

吊杆可以采用冷拔钢筋和盘圆L30*30*3出大于100㎜的丝杆,⑶钢龙骨安装一般采用3890010001/2001/300。

轻钢龙骨的悬臂段不应大于300轻钢龙骨挂好后应基本调平,4M 跨度或较大面12m12m⑷ 弹簧片安装序间距900㎜1000㎜⑸格栅主副骨组装 将格栅的主副骨在下面按设计图纸的要求预装好。

⑹格栅安装 将预装好的格栅天花用吊钩穿在主骨孔内吊起四、 质量要求 1、主控项目(1)轻钢龙骨和格栅的材质、品种、式样、规格应符合设计要求。

(2)轻钢骨架的吊杆，龙骨安装必须位置正确，连接牢固，无松动。

(3)格栅无翘曲、折裂、变形等缺陷，安装必须整齐。

一般项目(1)整面轻钢骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求。

(2)格栅表面平正、洁净、颜色一致，无污染，等缺陷。

(3)格栅吊顶工程允许偏差项目表 （4）安装允许偏差如下表：铝格栅吊顶工程允许偏差及检验方法五、成品保护(1)铝格栅安装应注意保护顶棚内各种管线。

铝合金格栅吊顶专项施工方案1、工艺流程2、操作工艺（1）、弹标高线用水准仪在施工区域内每个墙柱角上抄出水平点，若墙体较长，中间也应适当抄几个点，弹出水准线，水准线距地面一般为500㎜，从水准线量至吊顶设计高度，用粉线沿墙柱弹出水准线，即为吊顶格栅的下皮线。

同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。

主龙骨应从吊顶中心向两边分，最大间距为1000㎜，并标出吊杆的固定点，吊杆的固定点间距900㎜-1000㎜。

如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。

（2）、安装吊杆采用膨胀螺栓固定吊挂杆件。

可以采用ф8的吊杆。

吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将其拉直。

吊杆的一端与角码焊接，角码的孔径应根据吊杆和膨胀螺栓的直径确定，另一端可以用攻丝套出大于100㎜的丝杆，也可以买成品丝杆焊接。

制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。

轻钢龙骨应吊挂在吊杆上，如吊顶较低可以省略掉本工序直接进行下道工序。

一般采用38轻钢龙骨，间距900㎜-1000㎜。

轻钢龙骨应平行施工区域长向安装，同时应起拱应按施工区域短向跨度的的，1/200-1/300。

轻钢龙骨的悬臂段不应大于300㎜，否则应增加吊杆。

主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。

轻钢龙骨挂好后应基本调平，龙骨安装时，要注意调平，但超过4M跨度或较大面积的吊顶安装，要适当起拱，跨度大于12m以上的吊顶，应在主龙骨上，每隔12m加一道大龙骨，并垂直主龙骨焊接牢固。

（4）、弹簧片安装用吊杆与轻钢龙骨连接，如吊顶较低可以将弹簧片直接安装在吊杆上，本工序间距900㎜-1000㎜，再将弹簧片卡在吊杆上。

（5）、格栅主副骨组装将格栅的主副骨在下面按设计图纸的要求预装好。

（6）、格栅安装：将预装好的格栅天花用吊钩穿在主骨孔内吊起，将整栅的天花连接后调整至水平即可。

3、质量要求（1）、主控项目①轻钢龙骨和格栅的材质、品种、式样、规格应符合设计要求。

简述铝格栅吊顶施工工艺流程铝格栅吊顶施工工艺流程一般包括以下步骤。

1.首先，根据设计图纸确定吊顶尺寸和安装位置。

First of all, determine the size and installation position of the ceiling according to the design drawings.2.然后，安装吊顶龙骨，将铝格栅吊顶的主龙骨与次龙骨固定在天花板上。

Next, install the ceiling keel and fix the main keel and sub-keel of the aluminum grille ceiling to the ceiling.3.接着，根据实际尺寸切割铝格栅板，并利用挂钩或吊挂系统固定在龙骨上。

Then cut the aluminum grille panels according to the actual size, and fix them on the keel using hooks or suspension systems.4.之后，安装灯具或空调出风口，进行电气和通风管道的布线和安装。

After that, install lighting fixtures or air conditioning vents, and wire and install electrical and ventilation ducts.5.接着，进行铝格栅面板的拼接和连接，确保各个板块之间的尺寸和间距一致。

Next, splice and connect the aluminum grille panels to ensure the size and spacing between each panel are consistent.6.然后，进行吊顶的表面处理，如喷涂、刷漆或涂装，使其具有美观的表面效果。

Then, carry out surface treatment of the ceiling, such as spraying, painting, or coating, to give it a beautifulsurface effect.7.最后，进行吊顶的清洁和验收，确保吊顶施工质量符合要求并符合相关标准。
