铝合金格栅吊顶施工方案

第1篇一、项目背景铝格栅吊顶作为一种现代室内装饰材料，因其美观、耐用、防火、防潮、环保等优点，被广泛应用于各类建筑室内装饰中。

为确保铝格栅吊顶施工质量，提高施工效率，特制定本施工方案。

二、施工准备1. 施工人员：组织具备相关专业知识和技能的施工队伍，对施工人员进行技术交底和安全教育。

2. 施工材料：准备铝格栅、铝龙骨、吊杆、膨胀螺丝、射钉、电焊机、切割机、扳手、螺丝刀等施工工具和材料。

3. 施工设备：配备电动切割机、手电钻、卷扬机、水准仪、线锤等施工设备。

4. 施工场地：确保施工现场平整、无障碍物，提前做好现场排水、通风等工作。

5. 施工图纸：熟悉施工图纸，了解铝格栅吊顶的设计要求、尺寸和安装位置。

三、施工工艺1. 放线定位（1）根据设计图纸，确定吊顶的标高和龙骨间距。

（2）在墙面上弹出吊顶标高线，确定吊杆和龙骨的位置。

（3）使用水准仪或线锤检查标高线，确保其准确无误。

2. 安装吊杆（1）在墙面上弹出吊杆位置，使用手电钻在弹线上钻孔。

（2）将膨胀螺丝打入孔内，固定吊杆。

（3）检查吊杆的垂直度，确保其符合要求。

3. 安装龙骨（1）将龙骨与吊杆连接，调整龙骨间距，使其符合设计要求。

（2）检查龙骨的垂直度和水平度，确保其符合要求。

（3）在龙骨上安装扣件，固定铝格栅。

4. 安装铝格栅（1）将铝格栅放入龙骨槽内，调整格栅的间距和位置。

（2）使用螺丝固定铝格栅，确保其牢固。

（3）检查铝格栅的平整度和缝隙，确保其符合要求。

5. 防火处理（1）在铝格栅吊顶两侧安装防火岩棉板，防止火灾蔓延。

（2）检查防火岩棉板的厚度和密度，确保其符合要求。

6. 质量检查（1）检查铝格栅吊顶的平整度、垂直度和水平度，确保其符合要求。

（2）检查铝格栅的缝隙和固定螺丝，确保其牢固。

（3）检查防火岩棉板的安装质量和覆盖范围，确保其符合要求。

四、施工注意事项1. 施工过程中，注意安全，遵守施工现场安全规定。

2. 钻孔时，注意不要损坏墙面和管道。

铝合金格栅吊顶专项施工方案铝合金格栅吊顶施工方案1.工艺流程弹标高线在施工区域的每个墙柱角上使用水准仪抄出水平点，弹出水准线并标出吊顶格栅的下皮线和主龙骨的位置。

吊杆的固定点间距应为900mm-1000mm。

安装吊杆采用膨胀螺栓固定吊挂杆件，吊杆一端与角码焊接，另一端可以用攻丝套出大于100mm的丝杆或买成品丝杆焊接。

制作好的吊杆应做防锈处理，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。

龙骨安装轻钢龙骨应吊挂在吊杆上，间距应为900mm-1000mm，悬臂段不应大于300mm。

主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。

轻钢龙骨挂好后应基本调平，跨度大于12m以上的吊顶，应在主龙骨上，每隔12m加一道大龙骨，并垂直主龙骨焊接牢固。

弹簧片安装用吊杆与轻钢龙骨连接，间距为900mm-1000mm，再将弹簧片卡在吊杆上。

格栅主副骨组装按设计图纸的要求预装好格栅的主副骨。

2.质量要求轻钢龙骨和格栅的材质、品种、式样、规格应符合设计要求。

吊杆、龙骨安装必须位置正确，连接牢固，无松动。

格栅无翘曲、折裂、变形等缺陷，安装必须整齐。

1.轻钢骨架应保持顺直、无弯曲、无变形，吊挂件和连接件应符合产品组合要求。

2.格栅表面应平整、干净、颜色一致，没有污染或其他缺陷。

3.格栅吊顶工程允许有一定的偏差，具体项目请参考表格。

4.成品保护：1) 安装铝格栅时要注意保护顶棚内的各种管线，轻钢骨架的吊杆和龙骨不得固定在通风管道及其他设备上。

2) 在存放和使用轻钢骨架、木饰面板和其他吊顶材料时要严格管理，板上不宜放置其他材料，以保证板材不受潮、不变形。

3) 严禁对铝格栅进行撞击或冲击，以免造成损坏。

4) 检修口处应做好加固处理，检修时应小心，不可损坏检修口或其他部位的吊顶。

5) 已安装的门窗、地面、墙面和窗台等应注意保护，防止污损。

6) 已安装的轻钢骨架不得踩踏，其他工种的吊挂件或重物严禁吊挂于轻钢骨架上。

铝格栅吊顶施工方案铝格栅吊顶施工方案一、施工前准备工作1.1. 进行吊顶设计方案，确定吊顶安装位置及格栅尺寸。

1.2. 准备所需的施工材料和工具，包括铝格栅板、悬挂龙骨、连接件、吊顶胶水、电动工具等。

1.3. 清理施工现场，确保无障碍物和尘埃。

二、吊顶龙骨安装2.1. 根据设计方案确定吊顶安装位置，标出龙骨的位置。

2.2. 根据标出的位置，使用电动工具将铝龙骨固定在天花板上，确保龙骨的水平度和垂直度。

2.3. 根据吊顶的尺寸，安装龙骨的数量和间距，确保吊顶能够承受自身重量和使用荷载。

三、铝格栅板安装3.1. 按照设计方案确定吊顶的铝格栅尺寸，并将铝格栅板剪裁为合适的尺寸。

3.2. 用胶水或螺丝将铝格栅板固定在龙骨上。

胶水安装时要注意均匀涂抹，不留死角，确保牢固可靠。

螺丝安装时要注意穿过格栅板的孔洞，注意不要损坏格栅板的表面。

3.3. 确保铝格栅板的安装平整、紧密，无缝隙和变形。

四、连接件和整体验收4.1. 在板材的连接部位，使用连接件将板材连接起来，确保安装的牢固性和稳定性。

4.2. 检查吊顶的安装是否平整、牢固，是否满足设计要求。

4.3. 进行整体验收，检查吊顶是否符合设计要求和施工标准，是否存在瑕疵和不合格处。

五、施工安全注意事项5.1. 在施工过程中，要严格遵守安全操作规范，佩戴好相关的劳保用品，确保施工人员的安全。

5.2. 注意施工现场的通风和透光情况，确保良好的施工环境。

5.3. 在施工过程中，要注意防止吊顶及相关材料的损坏或污染，保持施工现场的整洁和有序。

以上是铝格栅吊顶的施工方案，施工过程中要密切配合，确保施工质量和工期。

同时进行施工时要注意施工安全，预防事故的发生。

铝格栅吊顶施工工艺1、施工工艺流程施工准备基层处理放线铝格栅的拼装构件的吊装整体调整及饰面2、施工准备2．2施工条件（1）检验在吊顶施工前，应对吊顶固定处的屋面进行结构检查，施工质量应符合设计要求。

（2）在吊顶施工前，吊顶以上部分的电气布线、空调管道消防管道、供水排水管道必须安装就位，并基本调试完毕。

从吊顶经墙体通下来的积压种开在、插座线路也已安装就绪。

2．2施工材料铝格栅，连接配件、胶粘剂等按设计要求进场到位。

2．3施工机具常用的工具有方尺、卷尺、水平尺、线锤、粉线包、直尺等；常用的机具有：手电钻、冲击钻、电动圆锯、电动线锯等。

3、基层处理对开敞式吊顶来说，吊顶以上部分应进行涂刷黑漆处理，或者按设计要求的色彩进行涂刷处理。

4、放线放线工作包括：标高线、吊挂布局线、分片布置线。

4．1标高线标高线也是开敞式吊顶整齐的控制线，放线时首先要把标高线弹到墙面或柱面上，作为吊顶安装的控制线。

4．2吊挂布局线吊挂布局线应根据开敞式吊顶安装固定方式确定。

确定好吊点的位置，然后再把吊点位置线放在屋（楼）面上。

4．3分片布置线敞开式吊顶也需要分片吊装，而每个分片可以在地面事先组装和饰面处理。

分片布置就是根据吊顶的结构形式、材料尺寸和材料刚度，来确定分片的大小和位置。

分片布置线一般先从室内吊顶直角位置开始逐步展开。

吊挂点的布置需根据分片布置线来设定，以使吊顶分片材料受力均匀。

5、铝格栅的拼装铝合金格栅式标准单体构件的拼装，通常是采用将预拼安装的单体构件、插接、挂接或榫接在一起的方法。

当格栅式吊顶利用普通铝合金板休，通过一定的托架和专用的连接件，亦可构成开敞式格栅吊顶。

6、构件吊装6．1吊杆固定在混凝土天棚和钢筋混凝土梁底吊杆悬挂点的位置上，用冲击钻固定膨胀螺栓，然后将吊杆焊在螺栓上。

也可用18号铝丝系在螺栓上，作为挂构件的吊点。

也可用尾部带孔的射钉，但单个射钉承重量不应超过每平方米50kg。

6．2安装方法开敞式吊顶安装方法有两种：一种是将单体构件固定在可靠的骨架上，然后再将骨架用吊杆与结构相连。

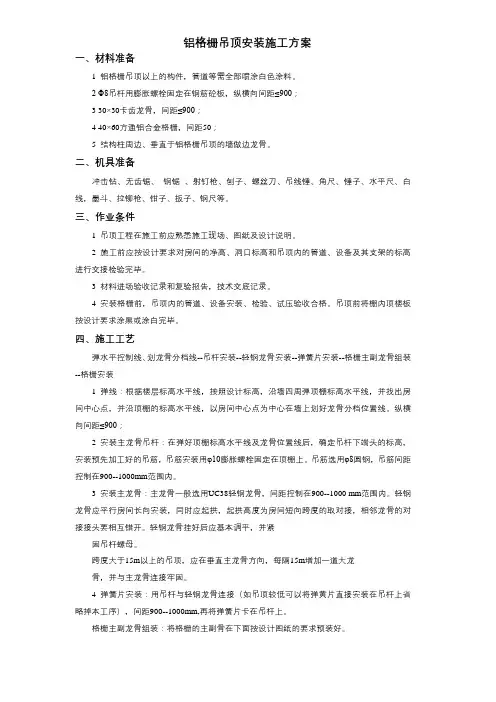

铝格栅吊顶安装施工方案一、材料准备1 铝格栅吊顶以上的构件，管道等需全部喷涂白色涂料。

2 Φ8吊杆用膨胀螺栓固定在钢筋砼板，纵横向间距≤900；3 30×30卡齿龙骨，间距≤900；4 40×60方通铝合金格栅，间距50；5 结构柱周边、垂直于铝格栅吊顶的墙做边龙骨。

二、机具准备冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线，墨斗、拉铆枪、钳子、扳子、钢尺等。

三、作业条件1 吊顶工程在施工前应熟悉施工现场、图纸及设计说明。

2 施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验完毕。

3 材料进场验收记录和复验报告，技术交底记录。

4 安装格栅前，吊顶内的管道、设备安装、检验、试压验收合格。

吊顶前将棚内顶楼板按设计要求涂黑或涂白完毕。

四、施工工艺弹水平控制线、划龙骨分档线--吊杆安装--轻钢龙骨安装--弹簧片安装--格栅主副龙骨组装--格栅安装1 弹线：根据楼层标高水平线，按照设计标高，沿墙四周弹顶棚标高水平线，并找出房间中心点，并沿顶棚的标高水平线，以房间中心点为中心在墙上划好龙骨分档位置线。

纵横向间距≤900；2 安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装预先加工好的吊筋，吊筋安装用φ10膨胀螺栓固定在顶棚上。

吊筋选用φ8圆钢，吊筋间距控制在900--1000mm范围内。

3 安装主龙骨：主龙骨一般选用UC38轻钢龙骨，间距控制在900--1000 mm范围内。

轻钢龙骨应平行房间长向安装，同时应起拱，起拱高度为房间短向跨度的取对接，相邻龙骨的对接接头要相互错开。

轻钢龙骨挂好后应基本调平，并紧固吊杆螺母。

跨度大于15m以上的吊顶，应在垂直主龙骨方向，每隔15m增加一道大龙骨，并与主龙骨连接牢固。

4 弹簧片安装：用吊杆与轻钢龙骨连接（如吊顶较低可以将弹黄片直接安装在吊杆上省略掉本工序），间距900--1000mm,再将弹簧片卡在吊杆上。

一、工程概况本工程为铝合金格栅吊顶工程，主要应用于商场、办公楼、公共场所等室内吊顶装饰。

铝合金格栅吊顶具有轻便、美观、防火、防潮、耐腐蚀等特点，适用于各种室内吊顶装饰场合。

二、施工准备1. 材料准备：铝合金格栅板条、铝合金边龙骨及吊挂件，规格尺寸、强度、花纹图案均符合设计要求。

辅料有6吊筋、角钢、金属膨胀管，吊筋、角钢必须满刷两道防锈漆。

2. 机具准备：冲击钻、扳手、钳子、钢锯、墨斗、尼龙线、钢锉、电焊机等。

3. 人员准备：施工人员应具备铝合金格栅吊顶施工经验，熟悉施工工艺和质量要求。

三、施工工艺流程1. 施工准备：对吊顶房间进行清理，确保无杂物，对敞透式的花栅吊顶以上部分进行涂刷黑漆处理或按设计要求的颜色进行涂刷处理。

2. 弹线：在吊顶房间四周墙面上弹出吊顶标高线。

根据分片布置图将吊筋位置线弹到顶板上，并明确标出吊筋位置，以及风口、灯具、烟感报警器、消防喷洒头等露明设备的位置。

3. 安装吊筋：在标明吊筋位置的楼板上用冲击钻打孔，用金属膨胀管将6吊筋固定在楼板上。

吊筋的间距为2000mm。

若有设备影响，必须补打吊筋。

吊筋在横竖双向都应在一条直线上，不能斜拉。

4. 安装龙骨：根据吊筋位置，安装铝合金边龙骨，保持龙骨水平。

5. 安装格栅：将铝合金格栅板条按照设计要求拼装在龙骨上，确保格栅板条与龙骨连接牢固。

6. 收口处理：对格栅吊顶的收口进行处理，确保吊顶整体美观。

7. 质量检查：对施工完成的铝合金格栅吊顶进行检查，确保吊顶平整、牢固、美观。

四、施工要点1. 施工过程中，应严格按照施工工艺流程进行操作，确保施工质量。

2. 铝合金格栅板条在安装前应进行表面处理，确保表面无油污、锈蚀等。

3. 吊筋、龙骨、格栅板条等材料应选用合格产品，确保施工质量。

4. 施工过程中，应确保施工现场安全，避免发生安全事故。

5. 施工完成后，对铝合金格栅吊顶进行清洁，确保吊顶美观。

五、施工进度安排根据工程规模和施工条件，制定合理的施工进度计划，确保工程按期完成。

铝合金格栅吊顶专项施工方案1、工艺流程2、操作工艺（1）、弹标高线用水准仪在施工区域内每个墙柱角上抄出水平点，若墙体较长，中间也应适当抄几个点，弹出水准线，水准线距地面一般为500㎜，从水准线量至吊顶设计高度，用粉线沿墙柱弹出水准线，即为吊顶格栅的下皮线。

同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。

主龙骨应从吊顶中心向两边分，最大间距为1000㎜，并标出吊杆的固定点，吊杆的固定点间距900㎜-1000㎜。

如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。

（2）、安装吊杆采用膨胀螺栓固定吊挂杆件。

可以采用ф8的吊杆。

吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将其拉直。

吊杆的一端与角码焊接，角码的孔径应根据吊杆和膨胀螺栓的直径确定，另一端可以用攻丝套出大于100㎜的丝杆，也可以买成品丝杆焊接。

制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。

轻钢龙骨应吊挂在吊杆上，如吊顶较低可以省略掉本工序直接进行下道工序。

一般采用38轻钢龙骨，间距900㎜-1000㎜。

轻钢龙骨应平行施工区域长向安装，同时应起拱应按施工区域短向跨度的的，1/200-1/300。

轻钢龙骨的悬臂段不应大于300㎜，否则应增加吊杆。

主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。

轻钢龙骨挂好后应基本调平，龙骨安装时，要注意调平，但超过4M跨度或较大面积的吊顶安装，要适当起拱，跨度大于12m以上的吊顶，应在主龙骨上，每隔12m加一道大龙骨，并垂直主龙骨焊接牢固。

（4）、弹簧片安装用吊杆与轻钢龙骨连接，如吊顶较低可以将弹簧片直接安装在吊杆上，本工序间距900㎜-1000㎜，再将弹簧片卡在吊杆上。

（5）、格栅主副骨组装将格栅的主副骨在下面按设计图纸的要求预装好。

（6）、格栅安装：将预装好的格栅天花用吊钩穿在主骨孔内吊起，将整栅的天花连接后调整至水平即可。

3、质量要求（1）、主控项目①轻钢龙骨和格栅的材质、品种、式样、规格应符合设计要求。

铝合金格栅施工方案一、工程概述1.1 工程背景随着现代建筑行业的发展，铝合金格栅作为一种新型装饰材料，以其独特的装饰效果、优良的物理性能和便捷的施工方式，在建筑领域得到了广泛的应用。

本工程为一大型商业综合体，采用铝合金格栅作为建筑外立面及室内装饰材料，旨在提升建筑的整体美观性和实用性。

1.2 工程目标本施工方案旨在为铝合金格栅的安装提供一套专业、高效、安全的施工流程，确保工程质量和进度，为我国建筑行业树立典范。

二、施工前准备2.1 施工材料准备（1）铝合金格栅：根据设计要求，选用合适的铝合金格栅产品，确保质量符合国家标准。

（2）辅助材料：包括连接件、密封胶、螺丝等，需符合相关标准。

（3）施工工具：包括电钻、扳手、螺丝刀、钢尺等。

2.2 施工人员准备（1）项目经理：负责施工方案的制定、施工进度的控制及质量把关。

（2）施工队伍：具备铝合金格栅安装经验，熟悉施工流程。

（3）质量检验员：负责对施工过程进行质量监督和检验。

2.3 施工现场准备（1）现场环境：确保施工现场干净、整洁，具备施工条件。

（2）施工平台：搭建安全可靠的施工平台，确保施工人员安全。

（3）施工图纸：熟悉施工图纸，了解铝合金格栅的安装位置和尺寸。

三、施工流程及方法3.1 铝合金格栅安装流程（1）施工前检查：检查铝合金格栅、辅助材料及施工工具是否齐全，符合要求。

（2）现场测量：根据施工图纸，对铝合金格栅的安装位置和尺寸进行现场测量。

（3）格栅安装：按照测量数据，采用连接件将铝合金格栅与主体结构连接。

（4）密封处理：在铝合金格栅与主体结构连接处涂抹密封胶，确保密封性能。

（5）质量检验：对安装完成的铝合金格栅进行质量检验，确保符合要求。

（6）施工清理：施工完成后，对现场进行清理，确保环境卫生。

3.2 铝合金格栅安装方法（1）干挂法：将铝合金格栅通过连接件与主体结构连接，无需焊接，施工简单快捷。

（2）焊接法：将铝合金格栅与主体结构焊接，适用于结构复杂的场合。
