施工现场图片展示ppt课件

格式：ppt
大小：11.36 MB
文档页数：152

下载文档原格式

施工现场图片展示复习课件.pptx

.精品课件.
77
.精品课件.
78
外架共同控制要点：大横杆、小横杆、剪刀撑；立杆间距；脚手架外侧密目式安全网；
.精品课件.
79
外架共同控制要点：大横杆、小横杆、剪刀撑；立杆间距；脚手架外侧密目式安全网；
.精品课件.
80
外架共同控制要点：大横杆、小横杆、剪刀撑；立杆间距；脚手架外侧密目式安全网；
.精品课件.
通道防护：建筑施工监临街面及人行通知或车行通道有符合规定的安全棚，防护棚顶部双层竹胶板或跳板防护.精品、课二件. 侧应有护栏，通道口应有标识。 61
通道防护：建筑施工监临街面及人行通知或车行通道有符合规定的安全棚，防护棚顶部双层竹胶板或跳板防护.精品、课二件. 侧应有护栏，通道口应有标识。 62
厨房
.精品课件.
26
食堂
3、其他卫生管理
➢ 明确施工现场各区域的卫生责任人。
➢施工现场应设置卫生间，并有水源供冲洗，同时设简易化粪池或集粪池，加盖并定期喷药，每日有专人负责清洁。
➢ 设置足够的垃圾池和垃圾桶，定期搞好环境卫生、清理垃圾，施药除“四害”。
➢ 建筑垃圾必须集中堆放及时清运。
➢ 工地应设茶水亭和茶水桶，做到有盖、加锁和有标志。夏季施工应有防暑降温措施。
.精品课件.
47
材料分类堆放
.精品课件.
48
加工场地分隔
工完场清
每道工序作到“落手清”，建筑垃圾集中堆放，及时清运，最多不超过3天。材料和工具及时回收、维修、保养、利用、归库、做到工完、料净、场地清。
.精品课件.
49
.精品课件.
50.精品课件.51来自.精品课件.52
.精品课件.
53

施工现场图片带解说 ppt课件

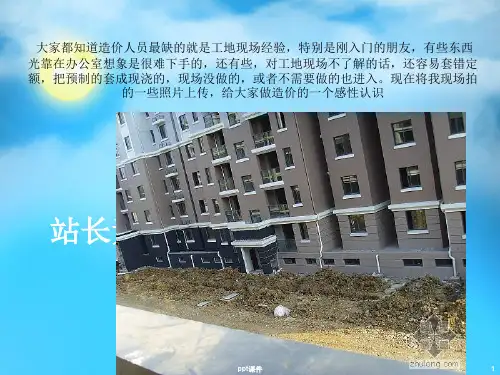

大家都知道造价人员最缺的就是工地现场经验，特别是刚入门的朋友，有些东西光靠在办公室想象是很难下手的，还有些，对工地现场不了解的话，还容易套错定额，把预制的套成现浇的，现场没做的，或者不需要做的也进入。现在将我现场拍
的一些照片上传，给大家做造价的一个感性认识
站长素材
ppt课件
1
Your Topic Goes Here
•
（注：后面还有）上面是我们一栋多层建筑一层需喷砂
前要涂一层的黑色底子
• 这个是我们所有屋顶的成品图，水箱和厨房出气孔
ppt课件
2
这个是我们的卫生间处的翻边200高度，大家注意了，他的边角处竟然都是用的砖模，那个砖是KP1砖，190*190*90的那种，竖起来差不多就是200高度，在立模的时候都不需要用尺子量了，我反正是第一次看到，我平时都是在办公
ppt课件
35
• 筏板基础，升上来的钢筋是桩头接上去的
ppt课件
36
• 这张也是，那个大坑坑，就是传说中的集水坑
ppt课件
37
• 疑问：这个砼墙外面的外露钢筋是做什么用的？是不是固定模板的？模板拆除了以后要截断的？不懂
ppt课件
38
• 这个是现场的钢丝网，一般施工单位拿过来的时候是900MM的宽度，施工单位有时候会一分三使用，有时候会一分2使用，决算的时候可以问问
ppt课件
39
• 窗台梁，这是后浇的，像刚开始做预算的时候，因为工地大都是商品砼，没经验的会把这个当做商品砼进去
ppt课件
40
• 这个是屋面钢筋，这个我没什么好补充的，有话要说的同志请多多指教
室的，每次现场走走感觉都很新奇的。。
Transitional Page

工程质量优秀案例工程照片展示 ppt课件

现场表现：柱模方案改进后柱脚无漏浆蜂窝现象。
现场表现：混凝土几何尺寸标准，表面无漏浆麻面现象，观感较好。
现场表现：混凝土几何尺寸标准，表面无漏浆麻面现象，观感较好。
工程质量优秀案例工程照片展示
工程质量优秀案例工程照片展示
工程质量优秀案例工程照片展示
工程质量优秀案例工程照片展示
现场表现：钢筋绑扎规范。
现场表现：钢筋绑扎规范。
现场表现：钢筋上、下两层网片采用加工马凳支撑, 有效保证上层钢筋网片支撑。
现场表现：模板安装拼缝处采用泡沫条粘贴,模板施工规范。
现场表现：上下层柱交接处柱模底部缝隙用小模板封闭，确保柱砼交接处不产生漏浆蜂窝现象。
现场表现：同上。
现场表现：砼表面无蜂窝、麻面,观感较好。现场表现Βιβλιοθήκη 毛坯房交付做装饰门框套,观感较好。
工程质量优秀案例工程照片展示
现场表现：石材墙面为离缝打胶，石材加工标准、离缝宽度均匀，观感较好。
现场表现:石材加工及安装标准,观感好。
现场表现：湿贴石材排版合理，表面干净、无污染泛碱现象。
现场表现：同上。
现场表现：同上。
现场表现：同上。
现场表现：小屋面瓦片与墙体交接处，线条顺直挺立, 线条与瓦片间距高度控制合理。
注解同上。
现场表现：屋面瓦、涂料、面砖墙面洁净，整体观感好。
现场表现：同上。
工程质量优秀案例工程照片展示
现场表现：花坛四周外贴石材、水景池壁贴面干净清洁，无污染泛碱现象。
现场表现：花坛四周外贴石材、水景池壁贴面干净清洁，无污染泛碱现象。
现场表现：面砖排版铺贴合理，立面干净平整，观感好。
现场表现：同上。
现场表现：腰线上口面砖铺贴顺序合理,避免雨水渗入线条面砖内,而导致外墙腰线渗水。

建筑施工现场课件(PPT38页)

二、建筑工程施工现场人员消防安全宣传培训要求
1、施工现场应设立消防宣传橱窗，深化消防宣传“三提示”，每个施工现场都设置有消防宣传橱窗和提示标牌。
2、所有施工人员上岗前要进行消防安全教育培训。安全培训应当包括以下内容：有关消防法规、消防安全制度和保障消防安全的操作规程，本岗位的火灾危险性和防火措施，有关消防设施的性能、灭火器材的使用方法，报火警、扑救初起火灾以及自救逃生的知识和技能等，提高施工现场人员的消防常识和逃生自救能力。
彩钢板芯材的种类
夹芯彩钢板房发生火灾的特点
1、除岩棉外，耐火等级低，一旦起火燃烧迅速； 2、一旦起火，产生大量有毒气体，极易导致人员伤亡，尤其是晚上； 3、扑救困难，燃烧物主要是夹层中的芯材，灭火时水只能喷到表面的钢板上，不能直接作用于起火点，不利于灭火； 4、结构简单，极易坍塌，不利于人员疏散和抢救财物； 5、彩钢板房内使用的电线、电缆往往嵌在夹层中，电路老化短路很容易引燃芯材； 6、普遍存在使用大功率用电器的情况，一旦短路或超负荷用电易引发火灾。
建筑工地消防安全知识培训
授课人庄欣
一、建筑工程施工现场及隧道消防安全特点二、建筑工程施工现场人员消防安全宣传培训要求三、建筑工程施工现场初起火灾扑救和疏散演练四、建设工程施工现场应具备以下消防安全条件五、制定并落实各项消防安全管理制度和操作规程六、落实防火检查巡查，消除火灾隐患七、建区域，应设置防火警示标识。
4、临时消防车道、临时疏散通道、安全出口应保持畅通，不得遮挡、挪动疏散指示标识，不得挪用消防设施。
5、施工现场严禁吸烟。
6、需要进行明火作业的，动火部门和人员要按照用火管理制度办理审批手续，且电焊、气焊、电工等特殊工种人员要经培训后持证上岗。

施工现场平面布置ppt课件

（4）施工平面布置图应按常规内容标注齐全，平面布置应有具体的尺寸和文字。比如塔吊要标明回转半径、具体位置坐标，建筑物主要尺寸，仓库、主要料具堆放区等。
（5）红线外围环境对施工平面布置影响较大，施工平面布置中不能只绘制红线内的施工环境，还要对周边环境表述清楚，如原有建筑物的性质、高度和距离等，这样才能判断所布置的机械设备等是否影响周围，是否合理。
食堂
宿舍 S
脚ห้องสมุดไป่ตู้架料
宿舍
机械库
工
具
3
库
42
厕所
陶粒砌块 W
垃圾水电材料库
水电加工
宿舍
浸砖池
选砖棚 S
瓷砖库
木工棚木板
1
2
拟装工程 8
石材 W
1
S W
会议
办公
办公
办公
门卫
7 涂料库
W 石子
水泥 S
白灰 W 搅拌
搅拌
S 砂堆
W
5
S
6
装饰材料库
市政道路
某工程装饰装修阶段施工平面图示例
1－井架；2－卷扬机；3－临时垃圾道；4－分配电箱 5－配电室；6－水源；7－消火栓；8－消防器材
资金是运动的价值，资金的价值是随时间变化而变化的，是时间的函数，随时间的推移而增值，其增值的这部分资金就是原有资金的时间价值
5.2 施工现场平面布置图的绘制步骤
5.2.5 临时水电管网布置
（1）施工水网的布置 1）施工用的临时给水管：环状、枝状及混合式三种。 2）供水管网应按防火要求布置室外消防栓。 3）及时修通永久性下水道，设置地面水和地下水的
（6）符合节能、环保、安全和消防等要求；（7）遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

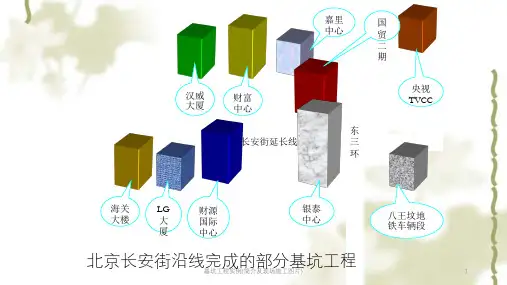

基坑工程实例简介及现场施工图片PPT课件

• 降水采用集水井明排降水。基坑内井点延纵向方向分一排布置，间距20m左右。
基坑工程实例(简介及现场施工图片)
40
深圳地铁翠竹站基坑支护照片
基坑工程实例(简介及现场施工图片)
41
深圳地铁翠竹站基坑支护照片
基坑工程实例(简介及现场施工图片)
42
14、南昌地铁长江路车站
• 长江路站位于与长江路T字相交的丰和北大道下，横跨长江路，车站呈南北走向，交通流量较小。周边有多层及高层房屋多栋，距离较远。道路下方管线较多，需要进行改迁或临时保护。
• 基坑内降水采用管井降水，基坑西侧设置回灌井。帷幕桩均采用三层水泥深层搅拌桩，φ500@350mm，有效桩长为18m，止水帷幕桩共计约5500根。
基坑工程实例(简介及现场施工图片)
31
太原万达基坑支护
基坑工程实例(简介及现场施工图片)
32
11、轨道交通亦庄线肖村桥车站
• 肖村桥站位于宋家庄站与小红门站之间，南四环与成寿寺路交叉口的北侧，城外诚家具城广场上，地下多种管线交错复杂。
基坑工程实例(简介及现场施工图片)
10
3、央视TVCC基坑支护、降水、土方及基础桩工程
• CCTV新台址建设工程位于北京市朝阳区东三环中路32号，地处东三环路东侧、光华路以北、朝阳路以南，地处北京市中央商务区（CBD）规划范围内。
• 该工程建筑用地面积总计17800m2，总建筑面积56.6万 m2，高度234m。
总建筑面积：25.32万ｍ2。建设用地面积为80890m2；总建筑面积：80412m2；基底建筑面积约22900m2。南北总长度212.5m，东西总宽度150.3m。
该工程基坑开挖深度为3.0-10.4m，边坡采用土钉墙支护，土钉墙间距1.5m，长度4-9m，钢筋直径18mm。

施工现场图片展示讲课文档

第二十八页，共142页。
现场移动式卫生间工地第二十九页，共142页。
吸烟区
第三十页，共142页。
材料堆放
成品、半成品、周转材料及原材料的堆放。严格按施工组织设计中的平面布置图划定的位置堆放整齐，作材料标识，材料堆场必须作场地硬化，并不得侵占施工道路，确需临时占用的，应向建设单位和监理单位提出申请，由建设单位和监理单位签署意见同意方可占用。
地清。
第四十三页，共142页。
第四十四页，共142页。
安全防护
外脚手架：建筑工程脚手架外侧采用符合有关标准的密目式安全网实施全封闭，封闭高度高出作业面1.5米以上。
通道防护：建筑施工监临街面及人行通知或车行通道有符合规定的安全棚，防护棚顶部双层竹胶板或跳板防护、二侧应有护栏。
，垂直运输：砖等材料吊运时，料斗顶部应有覆盖并限制装料高度其
第十四页，共142页。
第十五页，共142页。
2、生活区管理－宿舍：现场生活区域内设置集体宿舍时，应具备良好的
防潮、通风、采光、降温等性能，并与作业区、办公区隔离。每间屋内
居住人数不超过10人，实行单人床或上下铺。按安全用电要求统一架设用电线路，严禁任意拉线接电，严禁使用电炉和明火烧煮食物。
集体宿舍
第十六页，共142页。
集体宿舍安装空调第十七页，共142页。
3、生活区管理－食堂
食堂必须申领卫生许可证，并应符合卫生标准，生、熟食操作应分开，熟食操作时应有防蝇间或防蝇罩。禁止使用非食用塑料制品作熟食容器，炊事员需持有效的健康证明上岗。
第十八页，共142页。
食堂
第十九页，共142页。
食堂
道路硬化处理第七页，共142页。
出入口硬化处理第八页，共142页。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3、生活区管理－食堂
食堂必须申领卫生许可证，并应符合卫生标准，生、熟食操作应分开，熟食操作时应有防蝇间或防蝇罩。禁止使用非食用塑料制品作熟食容器，炊事员需持有效的健康证明上岗。
23
24
食堂
25
食堂
厨房
26
食堂
3、其他卫生管理
➢ 明确施工现场各区域的卫生责任人。 ➢施工现场应设置卫生间，并有水源供冲洗，同时设简易化粪池或集粪池，加盖并定期喷药，每日有专人负责清洁。 ➢ 设置足够的垃圾池和垃圾桶，定期搞好环境卫生、清理垃圾，施药除“四害”。 ➢ 建筑垃圾必须集中堆放及时清运。 ➢ 工地应设茶水亭和茶水桶，做到有盖、加锁和有标志。夏季施工应有防暑降温措施。
二、文明形象标准

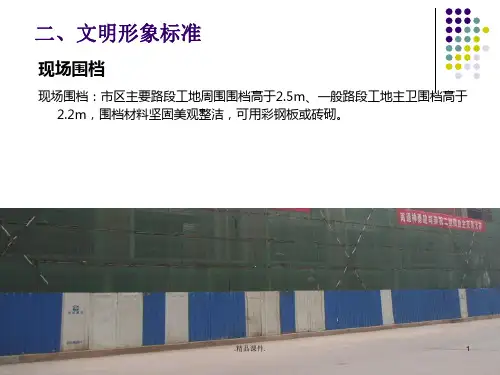

现场围档
现场围档：市区主要路段工地周围围档高于2.5m、一般路段工地主卫围档高于 2.2m，围档材料坚固美观整洁，可用彩钢板或砖砌。
1
2
3
封闭管理施工现场进出口有大门、门扇应做成密闭不透式。工地大门高度与围
挡相适应，宽度一般不超过5米，门头应设置企业标志
4
5
6
施工现场工程标牌(六牌一图)
施工现场工地大门左右侧的外墙上设置醒目的施工标牌，包括 “六牌二图”，即工程概况牌、现场出入制度牌、管理人员名单及监督电话牌、安全生产牌、消防保卫牌、文明施工牌和现场平面布置图、材料堆放场地及出入口要进行全硬化处理，并满足车辆行驶要求；工地出入口必须设置车辆冲洗设施及沉砂井、排水沟；场内平整干净、沟池成网，排水畅通，集中清淤，无积水，污水不得外溢场内、场外。
通道防护：建筑施工监临街面及人行通知或车行通道有符合规定的安全棚，防护棚顶部双层竹胶板或跳板防护、二侧应有护栏，通道口应有标识。 61
通道防护：建筑施工监临街面及人行通知或车行通道有符合规定的安全棚，防护棚顶部双层竹胶板或跳板防护、二侧应有护栏，通道口应有标识。 62
通道防护：建筑施工监临街面及人行通知或车行通道有符合规定的安全棚，防护棚顶部双层竹胶板或跳板防护、二侧应有护栏，通道口应有标识。 63
通道防护：建筑施工监临街面及人行通知或车行通道有符合规定的安全棚，防护棚顶部双层竹胶板或跳板防护、二侧应有护栏，通道口应有标识。 64
通道防护：建筑施工监临街面及人行通知或车行通道有符合规定的安全棚，防护棚顶部双层竹胶板或跳板防护、二侧应有护栏，通道口应有标识。 65
垂直运输：砖等材料吊运时，料斗顶部应有覆盖并限制装料高度，其他材料
9
10
道路硬化处理
11
道路硬化处理
12
出入口硬化处理
13
施工场地平整干净
14
施工场地平整干净
15
施工场地平整干净
16
车辆冲洗
17
排水通畅
办公区、生活区标准
1、暂设工程：施工作业区与办公、生活区分隔设置。暂设工程井然有序，室内净空高度不低于2.5米，符合安全、卫生、通风、采光、防火等要求。暂设工程(办公室、宿舍）采用砖砌墙体或活动板房，（厨房、厕所、配电房、仓库)采用砖砌墙体房，砖墙外面抹灰刷白。
49
50
51
52
53
安全防护
外脚手架：建筑工程脚手架外侧采用符合有关标准的密目式安全网实施全封闭，封闭高度高出作业面1.5米以上。
通道防护：建筑施工监临街面及人行通知或车行通道有符合规定的安全棚，防护棚顶部双层竹胶板或跳板防护、二侧应有护栏。
垂直运输：砖等材料吊运时，料斗顶部应有覆盖并限制装料高度，
57
外脚手架：脚手架外侧采用符合标准的密目式安全网实施全封闭，
封闭高度高出作业面1.5米以上。
58
外脚手架：脚手架外侧采用符合标准的密目式安全网实施全封闭，
封闭高度高出作业面1.5米以上。
59
通道防护：建筑施工监临街面及人行通知或车行通道有符合规定的安全棚，防护棚顶部双层竹胶板或跳板防护、二侧应有护栏，通道口应有标识。 60
18
19
20
2、生活区管理－宿舍：现场生活区域内设置集体宿舍时，应具备良好的防潮、通风、采光、降温等性能，并与作业区、办公区隔离。每间屋内居住人数不超过10人，实行单人床或上下铺。按安全用电要求统一架设用电线路，严禁任意拉线接电，严禁使用电炉和明火烧煮食物。
21
集体宿舍
22
集体宿舍安装空调
吊运前应检查材料是否固定牢靠
66
垂直运输：砖等材料吊运时，料斗顶部应有覆盖并限制装料高度，其他材料
吊运前应检查材料是否固定牢靠
67
这种料斗可以有效控制吊运
高度
垂直运输：砖等材料吊运时，料斗顶部应有覆盖并限制装料高度，其他材料
吊运前应检查材料是否固定牢靠
68
消防管理
➢ 施工现场必须制定消防制度，建立健全消防管理网络，明确各区域消防责任人。 ➢ 合理配置灭火器材，一般临时设施区，每100平方米配备两个4Kg干粉灭火器，大型临时设施总面积超过1200平方米的，应备有专供消防用的消防桶、积水桶(池)、黄砂池等器材设施，上述设施周围不得堆放其它物品；临时木工间每25平方米应配置一个种类合适的灭火器. ➢ 现场摆放的灭火器，其压力值必须处于正常状态，即压力表指针在绿色区域。 ➢ 禁止施工现场随意动火，建立动火审批制度。
37
钢筋堆场
38
钢筋堆场
39
室内材料库房
40
周转材料堆码
41
周转材料堆码
42
周转材料堆码
43
砌筑材料堆码
44
砌筑材料堆码
45
废弃钢筋头集中堆放
46
扣件集中收集清理
47
材料分类堆放
48
加工场地分隔
工完场清
每道工序作到“落手清”，建筑垃圾集中堆放，及时清运，最多不超过3天。材料和工具及时回收、维修、保养、利用、归库、做到工完、料净、场地清。
其他材料吊运前应检查材料是否固定牢靠。
54
外脚手架：脚手架外侧采用符合标准的密目式安全网实施全封闭，
封闭高度高出作业面1.5米以上。
55
外脚手架：脚手架外侧采用符合标准的密目式安全网实施全封闭，
封闭高度高出作业面1.5米以上。
56
外脚手架：脚手架外侧采用符合标准的密目式安全网实施全封闭，
封闭高度高出作业面1.5米以上。
27
28
生活区洗涤台
29
生活区开水桶
30
施工区公厕
31
施工区开水桶
32
施工区公厕
33
施工区公厕
34
现场移动式卫生间工地
35
吸烟区
36
材料堆放
成品、半成品、周转材料及原材料的堆放。严格按施工组织设计中的平面布置图划定的位置堆放整齐，作材料标识，材料堆场必须作场地硬化，并不得侵占施工道路，确需临时占用的，应向建设单位和监理单位提出申请，由建设单位和监理单位签署意见同意方可占用。
