电力建设施工现场安全文明施工标准化图片展示(PPT)

（1）办公设施应具备电子化、信息化集中办公条件；办公室、会议室应配备空调；会议室应 配备多媒体设备。 （2）承包商应配备适当数量的现代通讯工具，确保图文、声讯信息随时传递的可靠性、连续 性和高速性。
现场总体布局
13．旗台：承包商办公区应修筑旗台，分别升挂国旗、企业标识和
彩色劳动保护旗帜，旗杆一律使用不锈钢管材
责任区域化管理。施工区应划分为锅炉、汽机、除氧煤仓间、升压站、电除 尘、脱硫、烟囱、冷水塔（空冷）、输煤、化水、辅助建筑等安全文明施工 责任区域。安全文明施工责任区域主要由浸塑钢板网、钢管栏杆、安全围栏 围护、隔离、封闭，并设置门柱、组合式安全标志、组合式“三牌两图” （工程概况、文明施工责任区管理标准、重要危险源控制对策牌；管理组织 机构、施工平面定置图），实行定置化管理。
现场总体布局
16．大门：施工承包商应对办公区、生活区大门区域进行专项设计，其内
容一般应包括大门、灯箱、围栏、人员通行侧门、警卫室、业主标识、企业标识、 宣传标牌等部分组成
现场总体布局
17．机具、工具箱、工具房：
（1）进入现场的机械设备、工器具、工具箱、工具房、脚手管等，必须经过整修、 油漆，统一色标标识，相对定制尺寸，确保完好、规范； （2）机械设备安全操作规程牌悬挂应美观、规范；
现场总体布局
6．道路
（3）办公区、生活区、材料加工场人行便道路面硬化宽度不得小于1米。 （4）道路混凝土面层浇注后,必须有效进行成品或半成品保护。 （5）大型基坑四周应修筑碎石或砖铺人行便道。主厂房基坑四周应修筑硬化人行 便道。主厂房施工区应有绿化措施。
现场总体布局
6．道路
（5） 厂区主干道应设置路灯、绿化带，路沿采用黑黄色相间的色标示意，绿化带 路面必须低于混凝土路面，实行土路分离，避免雨天泥浆侵蚀路面，未设路沿的 道路应设置路肩桩。 （6）办公区人行便道宜采用彩色人行道砖硬化。
现场总体布局
4．围墙与电子监控：工程正式开工前，必须先期修筑厂区围
墙，同时设置电子监控装置，便于进行封闭式安全保卫管理，并对围墙 内侧按设计要求进行初粉刷，增强厂区亮度。
现场总体布局
现场总体布局
5．施工场地：
（1）施工场地应自始至终保持平整。基坑、沟道开挖出的土方，必须立即清理运走（条件允 许可就地平整），并堆放到指定的弃土场；运输途中，应采取防止土块抛洒的措施；土 方在弃土场存放，应经常性进行成形（梯形）整理（制定土方开挖安全文明施工管理办 法）。 （2）混凝土搅拌站、砂石堆放场、库房、加工配制场、固定端倒钩场地等地面以及停车场应 全部进行硬化,并适当进行绿化。特别注重毛地坪、零米地坪、场平和每一天、每一周、 每个阶段现场文明施工形象控制。
第三讲：现场总体布局
1．安全文明施工基础条件与工程视觉形象：现场总体布局是总揽工程安全文明施工 全局的最重要条件，其涉及的安全文明施工基础条件和场容场貌的视觉形象直接关系 着工程安全文明施工的成败与否。工程项目安全文明施工条件和视觉形象主要通过施 工总平面规划及规范建筑物、装置型设施、安全设施、标志、标识牌等式样、标准并 配以视觉形象设计的实施来达到现场安全、文明、和谐、美观的整体效果。
三级 盘

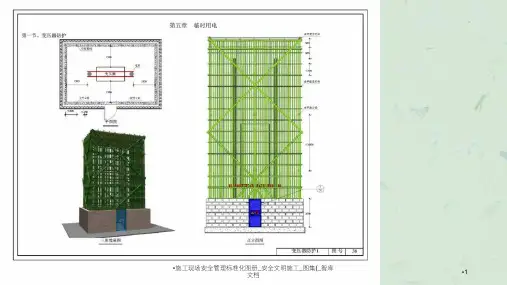

箱式变和一 级盘
二级盘
现场总体布局
19．照明设施：
（1）采用集中广式照明设施； （2）采用桁架式或高杆灯式固定照明灯塔； （3）厂房、车间内采用移动灯架式照明； （4）局部照明采用移动立杆式金属灯架； （5）禁用简易碘钨灯作照明。
现场总体布局
20．消防设施：
（1）按规定配备灭火器以及沙箱、消防桶等消防器材； （2）购置或制作摆放消防器材架、箱。 （3）现场主要施工区域每120米设置一个消防栓并配置消防水龙带（箱）；水电工 程宜集中设置工程消防中心。
现场总体布局
国电吉林江南热电工程现场“三牌两图”
现场总体布局
国华定洲现场“三牌两图”现场总体布局3、源自工区域化定置化管理现场总体布局
3、施工区域化定置化管理
现场总体布局
3．施工区域化定置化管理：
现场总体布局
3．施工区域化定置化管理中浸塑钢网板的标准布设方式
现场总体布局
3．施工区域化定置化管理：
现场总体布局
15．装置型设施：
（1）现场形象类，含大中型标志牌、单立柱广告、户外大型广告、中小型成型式灯 箱和POP灯杆系列、浸塑钢网板、大门、岗亭、电话亭、饮水棚、停车棚、休 息室、卫生间等公用设施。..\POP广告形式.doc （2）宣传告示类，含公告栏、电子显示屏、标语、POP旗、罗马旗、办公区域示 意图等。 （3）道路交通类，含道路标牌、交通警示标志、路肩桩、现场指示牌、分道线、减 速坎、禁行标识设施等。
现场总体布局
装置型设施制作、布设要求：
（1）大型户外形象广告设施，采用防锈钢结构，高精度电脑画面制作，夜间配以霓 虹灯边框装饰及户外灯光照明。 （2）大中型成型式灯箱和POP灯杆广告采用一次成型外框，画面吸塑制作，表面 进行防水、防紫外线处理。
现场总体布局
（3）属于现场较为重要的标牌应采用拉丝不锈钢，表面采用腐蚀或丝网印 刷工艺。 （4）道路及区域指示标牌、现场公用设施应采用目前城市规划中较为新型 的设计和材料。 （5）设备、材料、物件、场地标识，规程、规范、职责图表等标识牌和图 表，采用防锈、美观、规范的标牌与喷绘、打印图文。 （6）现场标志标识牌，其无论是埋设、悬挂还是落地摆设，一定要采用可 靠的悬挂、摆设装置和埋设措施，做到规范、醒目、美观。 （7）现场户外标志标识牌框架、立柱、支撑件，应采用防锈钢结构制作。 （8）承包商自行制作的钢结构设施，必须经过设计、评审、制作、打磨、 除锈、涂漆、喷绘标识等工序，现场杜绝一切不规范的制作措施。 （9）现场杜绝一切不规范的手写文字和一切不规范的悬挂、摆设、埋设措 施。 （10）现场禁用螺纹钢制作装置型设施；现场禁用脚手管加密目网作区域 封闭围护设施。
现场总体布局
道路、排水管沟维护：
（1）道路及排水管沟日常清洁维护工作必须确定责任单位，保证路面无泥土淤积，排水畅 通； （2）主干道上严禁堆放物资； （3）土石方开挖和设备大件运输时必须编制道路专项管理措施，并指派专人负责道路监督 管理，防止因以上作业造成路面损坏或 “二次污染”。 （4）厂区道路的交通管理工作，由责任部门统一管制。
现场总体布局
（4）废料垃圾回收类，含各类废品分类回收设施、危险品存放点等，废料回收设施采用自制 或市场购置的不锈钢或塑料垃圾桶。 （5）标志标识类，含安全标志、消防和救护紧急联络标志；设备、材料、物件、场地、沟、 管、网、线标识；规程、规范、职责图表等。 （6）小型设施类，含中小型机具防雨设施；焊接防风设施；成品保护设施；线缆、管线、灯 具高处固定设施；配电盘柜固定或放置设施；承包商自行制作的小型钢、木结构施工设施 或安全设施等。
现场总体布局
3、施工区域化定置化管理
国电铜陵工程安徽电建一公司采用工程技术手段解决安装阶段安全文明 施工的实际问题，同时运用安全标志标识鲜艳的色彩扮靓现场安全文明 施工形象，使其具有浓厚的安全文明施工氛围，犹如走进花园一般。
现场总体布局
现场总体布局
3、施工区域化定置化管理
现场总体布局
现场总体布局
6．道路
（1）工程建设必须做到先修筑厂区混凝土路面主干道网络的程序（主干道下循环水 管必须先期施工完），这是建设项目全过程安全文明施工的最基本保证。混凝土 道路应采用先浇筑施工层，工程竣工前再浇筑移交层的方案，道路两侧应形成排 水坡度。 （2）承包商根据施工需要修筑的临时道路应采用混凝土硬化路面或泥结石路面。
3、施工区域化定置化管理
现场总体布局
3、施工区域化定置化管理
现场总体布局
3、施工区域化定置化管理
现场总体布局
3、施工区域化定置化管理
现场总体布局
3、施工区域化定置化管理
现场总体布局
3、施工区域化定置化管理
现场总体布局
3、施工区域化定置化管理
安徽电建二公司在皖能铜陵1000MW等工程中，不断创 新管理措施，具有较高的安全文明施工管理水平
现场总体布局
17．机具、工具箱、工具房：
现场总体布局
（3）中、小型机具应保持清洁、润滑和表面油漆完好，标识统一，并悬挂美观、规 范的操作规程标牌； （4）中、小型机具在现场露天使用，应有牢固且美观适用的防雨设施。 （5）工具房、集装箱在现场集中摆放（厂房内禁放工具箱），达到整齐美观效果。
现场总体布局
现场总体布局
2．模块化管理：现场施工总平面按实际功能划分为各个
功能模块，分为办公区、生活区、施工区、设备材料堆放区。 模块区主要由现场环形混凝土道路、浸塑钢板网、铁艺栏杆、 木栅栏、钢管栏杆、绿化带等分隔而成
现场总体布局
2．模块化管理：
现场总体布局
2．模块化管理：
现场总体布局
3．施工区域化定置化管理：施工现场实行安全文明施工
真正做到安全防护、安全色标、文明施工措施全部到位
1000MW工程锅炉炉架吊装毛地坪已做完
5S管理的基本概念
5S现场管理模式
日本企业独特的一种现场管理模式 生产现场管理 规范现场的人、事、物，营造良好的工作环境，培养 员工良好的工作习惯，保证质量、安全，提高工作效 率，减少成本，改善企业形象。 管理项目有5个：整理(SEIRI)、整顿（SEITON）、清 扫（SEISO）、清洁（SETKETSU）、素养（SHITSUKE） 5个项目日语的罗马拼音均以“S”开头，简称5S管理。 对现场中人、机、料、法、环等生产要素进行有效的 管理，是管理之基石，人员素质提升之利器。
现场总体布局
14．大型标志牌：施工承包商应在办公区或施工区设置若干块大型标志牌。
分别喷绘：工程项目名称；工程鸟瞰图；工程概况；工程建设、设计、监理、施工单位名 称；职业安全健康与环境管理、质量管理方针目标；安全文明施工纪律；施工组织结构图； 工程里程碑计划；施工总平面布置图等内容。
