电力变压器绕组变形频率响应测试与图谱分析摘要:频率响应法是通过比较加在变压器绕组上的扫频信号与经过绕组后输出的须率响应信号,同时考虑相间频率响应特性曲线的变化来检测绕组变形情况的方法,由于电力变压器发生故障是少数,标准中相关系数的判断边界还不完善,仅通过标准给出的判据来判断容易发生误判。
本文对图谱频率响应特性曲线的变化对应对变形发生的部位、程度和种类进行仔细的分析和判断,并在实际测试中进行了论证,为以后变压器绕组变形分析判断及维修决策提供依据。
关键词:电力变压器绕组;频率响应法;变形;图谱分析0前言电力变压器是电网中最为重要、昂贵的设备之一,它的安全稳定运行对整个电网的安全意义极其重大。
但是由于受到短路电流冲击等各种因素的影响,变压器绕组可能发生变形,而且不易被发现。
因此,有效和准确地判断变压器绕组变形现象是电力试验的一项重要工作。
茂名供电局从1996年开始开展主变绕组变形试验项目,本局共有两台绕组变形测试仪,厂家与型号为:北京圣泰实时电气技术有限公司TDT6U型。
经过多年的实践,总结出一些图谱分析的规律,在220kV榭平岭站、220kV金山站、110kV石鼓站、35kV云潭站等多个变电测试发现变压器绕组有变形现象中图谱分析能较为准确的判断出变形发生的部位程度及种类,经吊罩检修证实图谱分析为我们判断变形提供重要依据。
1变压器绕组变形产生的原因(1)变压器在运输过程中受到冲击。
(2)在运行过程中,变压器外部发生短路故障,变压器线圈流过很大的短路电流,一般为其额定电流的几倍至几十倍,在强大电动力的冲击下,变压器绕组有可能会失去稳定而导致变形现象的出现,如鼓包、扭曲、移位等,严重的将直接造成变压器损坏。
2频率响应分析法虽然目前绕组变形的频率响应分析法有了专门的电力行业标准DL/T911-2004《电力变压器绕组变形的频率响应分析法》,它的形成主要来源于对物理现象的直觉分析和现场的经验积累,但是由于电力变压器发生故障是少数,标准中相关系数的判断边界还不完善,一方面需要在长期的实践中积累判断经验,并非所有的变形都会立即危及到变压器的安全运行。
尊敬的用户:感谢您购买本公司GDRB-B电力变压器绕组变形测试仪(频响法)。
在您初次使用该产品前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品,如果您有不清楚之处,请与公司售后服务部联络,我们会尽快给您答复。
注意事项1、使用前,请先检查测试仪的外观,检查电源开关位置是否在“关”的位置、各接线端子是否正常。
2、变压器的测量接地没有连接正确前,请不要开始绕组变形测试。
3、试验前应将被试变压器线端充分放电。
4、绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行,并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm以上),尤其是与封闭母线连接的变压器。
5、测试时必须正确记录分接开关的位置。
应尽可能将被试变压器的分接开关放置在第1分接,特别对有载调压变压器,以获取较全面的绕组信息。
对于无载调压变压器,应保证每次测量在同一分接位置,便于比较。
6、变压器铁芯必须与外壳可靠接地。
7、应保证测量接线钳与套管线夹紧密接触。
如果套管线夹上有导电膏或锈迹,必须使用砂布或干燥的棉布擦拭干净。
8、测量线正确使用:放线时应展开不要卷曲、收线时应平直绕成环形存放,测量夹子在测量结束时应与测量线脱开,避免在变压器上挂住,有损测量线。
9、测试使用过程中,不得打开与测试无关的其他软件。
10、测试仪不具有防水功能,不得在雨天露天使用。
11、测试仪及测试配件不用时放入包装箱,包装箱平时至于平放状态。
12、图片仅供参考,请以实物为准。
本手册内容如有更改,恕不通告。
没有国电西高的书面许可,本手册任何部分都不许以任何(电子的或机械的)形式、方法或以任何目的而进行传播。
目录一、仪器概述 (4)二、主要技术特点 (5)三、主要技术参数 (7)四、使用特点 (8)五、仪器使用方法 (9)六、三相Yn形测量接线 (12)七、三相Y形测量接线 (14)八、三相△形测量接线 (16)九、单相X、Y、Z测量接线 (18)十、PC测试软件的安装 (20)十一、PC测试软件的使用界面 (23)十二、PC测试软件使用流程 (29)十三、无线WIFI使用(选配件) (34)十四、无线蓝牙驱动安装(选配件) (38)十五、无线蓝牙测试软件使用(可选) (40)十六、试验程序及注意事项 (41)十七、生命周期 (42)GDRB-B电力变压器绕组变形测试仪(频响法)一、仪器概述变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量,采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法,能对变压器内部故障作出准确判断。
NDBX-Ⅳ变压器绕组变形测试仪(频响法)产品简介变压器设计制造完成后,其内部结构和各项参数基本保持不变,因此每个线圈的频域响应也随之确定,正常绕组的变压器,其三相频域响应曲线耦合程度基本一致。
当变压器在试验过程中出现匝间、相间短路,在运行中出现短路或其他故障因电磁拉力造成线圈移位,在运输过程中发送碰撞造成线圈相对移位,这些因素都会使变压器分布参数发生变化,其频域响应也发生变化,根据频域响应曲线即可判断变压器的变形程度。
基于以上思想和先进的测量技术,本公司研发生产了NDBX-Ⅳ变压器绕组变形测试仪,该仪器能准确绘制各相频域响应曲线,通过测量曲线的横向、纵向对比,可以准确的判断变压器的变形程度。
NDBX-Ⅳ变压器绕组变形测试仪符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。
产品特征☆、采用先进的DDS扫频技术☆、采用双电源供电:市电AC220V±10%,内电源6V5AH蓄电池☆、采用高速,高集成化微处理器设计☆、输出正弦波幅值可通过软件设置☆、双通道16位AD采样☆、8寸彩色触摸屏,亮度可调☆、可以保存120组测量数据,供随时查阅或上传至PC机☆、有强大的上位机软件,曲线分析、打印和生成word文档☆、USB2.0接口,支持数据上传和联机测试☆、主机尺寸:35mm x 210mm x 210mm☆、主机重量:约5kg。
产品参数☆、设置6种不同的扫描方式:线性1K~1000kHz_1.0步进1kHz(1000点)线性1K~1000kHz_0.5步进0.5kHz(2000点)线性1K~2000kHz_1.0步进1kHz(2000点)线性1K~2000kHz_0.5步进0.5kHz(4000点)分段100HZ~1000kHz(1440点)分段100HZ~2000kHz(2440点)☆、测量范围:(-100dB)~(+20dB)☆、测量精度:0.1dB ;☆、扫描频率精度:0.01%;☆、信号输入阻抗:1MΩ;☆、信号输出阻抗:50Ω;☆、同相测试重复率:99.5%;。

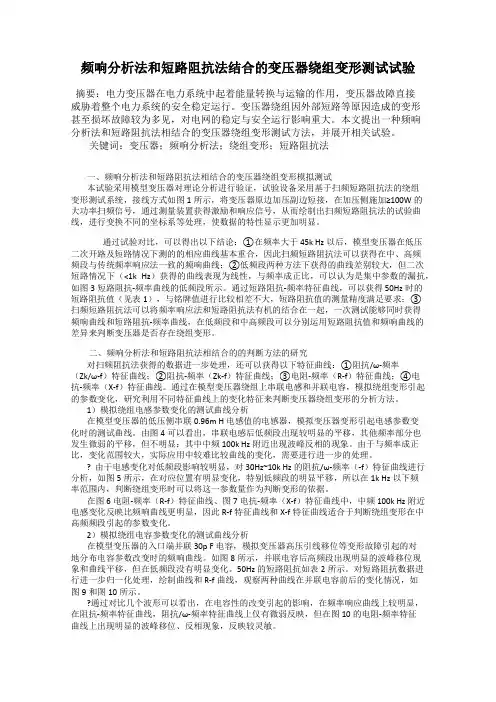

频响分析法和短路阻抗法结合的变压器绕组变形测试试验摘要:电力变压器在电力系统中起着能量转换与运输的作用,变压器故障直接威胁着整个电力系统的安全稳定运行。
变压器绕组因外部短路等原因造成的变形甚至损坏故障较为多见,对电网的稳定与安全运行影响重大。
本文提出一种频响分析法和短路阻抗法相结合的变压器绕组变形测试方法,并展开相关试验。
关键词:变压器;频响分析法;绕组变形;短路阻抗法一、频响分析法和短路阻抗法相结合的变压器绕组变形模拟测试本试验采用模型变压器对理论分析进行验证,试验设备采用基于扫频短路阻抗法的绕组变形测试系统,接线方式如图1所示,将变压器原边加压副边短接,在加压侧施加≥100W的大功率扫频信号,通过测量装置获得激励和响应信号,从而绘制出扫频短路阻抗法的试验曲线,进行变换不同的坐标系等处理,使数据的特性显示更加明显。
通过试验对比,可以得出以下结论:①在频率大于45k Hz以后,模型变压器在低压二次开路及短路情况下测的的相应曲线基本重合,因此扫频短路阻抗法可以获得在中、高频频段与传统频率响应法一致的频响曲线;②低频段两种方法下获得的曲线差别较大,但二次短路情况下(<1k Hz)获得的曲线表现为线性,与频率成正比,可以认为是集中参数的漏抗,如图3短路阻抗-频率曲线的低频段所示。
通过短路阻抗-频率特征曲线,可以获得50Hz时的短路阻抗值(见表1),与铭牌值进行比较相差不大,短路阻抗值的测量精度满足要求;③扫频短路阻抗法可以将频率响应法和短路阻抗法有机的结合在一起,一次测试能够同时获得频响曲线和短路阻抗-频率曲线,在低频段和中高频段可以分别运用短路阻抗值和频响曲线的差异来判断变压器是否存在绕组变形。
二、频响分析法和短路阻抗法相结合的的判断方法的研究对扫频阻抗法获得的数据进一步处理,还可以获得以下特征曲线:①阻抗/ω-频率(Zk/ω-f)特征曲线;②阻抗-频率(Zk-f)特征曲线;③电阻-频率(R-f)特征曲线;④电抗-频率(X-f)特征曲线。

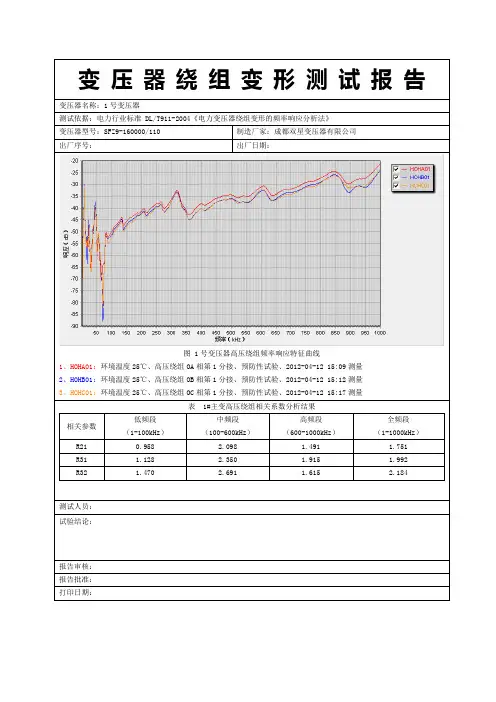

变压器绕组变形测试报告变压器名称:1号变压器
测试依据:电力行业标准 DL/T911-2004《电力变压器绕组变形的频率响应分析法》
变压器型号:SFZ9-160000/110 制造厂家:成都双星变压器有限公司
出厂序号:出厂日期:
图 1号变压器高压绕组频率响应特征曲线
1、HOHA01:环境温度25℃、高压绕组OA相第1分接、预防性试验、2012-04-12 15:09测量
2、HOHB01:环境温度25℃、高压绕组OB相第1分接、预防性试验、2012-04-12 15:12测量
3、HOHC01:环境温度25℃、高压绕组OC相第1分接、预防性试验、2012-04-12 15:17测量
表 1#主变高压绕组相关系数分析结果
相关参数
低频段
(1-100kHz)
中频段
(100-600kHz)
高频段
(600-1000kHz)
全频段
(1-1000kHz)
R21 0.958 2.098 1.491 1.751 R31 1.128 2.350 1.915 1.992 R32 1.470 2.691 1.615 2.184
测试人员:
试验结论:
报告审核:
报告批准:
打印日期:。

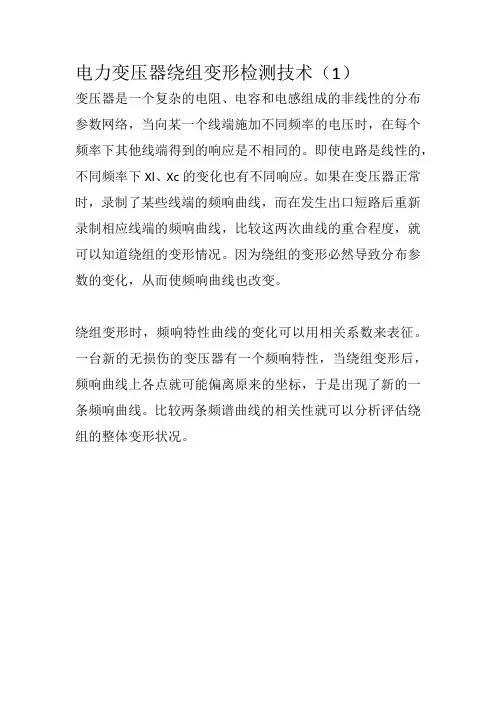

电力变压器绕组变形检测技术(1)
变压器是一个复杂的电阻、电容和电感组成的非线性的分布参数网络,当向某一个线端施加不同频率的电压时,在每个频率下其他线端得到的响应是不相同的。
即使电路是线性的,不同频率下Xl、Xc的变化也有不同响应。
如果在变压器正常时,录制了某些线端的频响曲线,而在发生出口短路后重新录制相应线端的频响曲线,比较这两次曲线的重合程度,就可以知道绕组的变形情况。
因为绕组的变形必然导致分布参数的变化,从而使频响曲线也改变。
绕组变形时,频响特性曲线的变化可以用相关系数来表征。
一台新的无损伤的变压器有一个频响特性,当绕组变形后,频响曲线上各点就可能偏离原来的坐标,于是出现了新的一条频响曲线。
比较两条频谱曲线的相关性就可以分析评估绕组的整体变形状况。

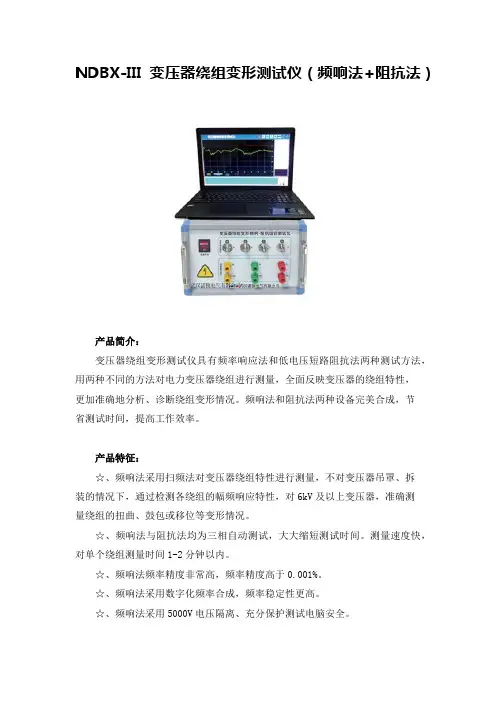

NDBX-III变压器绕组变形测试仪(频响法+阻抗法)武汉诺顿电气有限公司产品简介:变压器绕组变形测试仪具有频率响应法和低电压短路阻抗法两种测试方法,用两种不同的方法对电力变压器绕组进行测量,全面反映变压器的绕组特性,更加准确地分析、诊断绕组变形情况。
