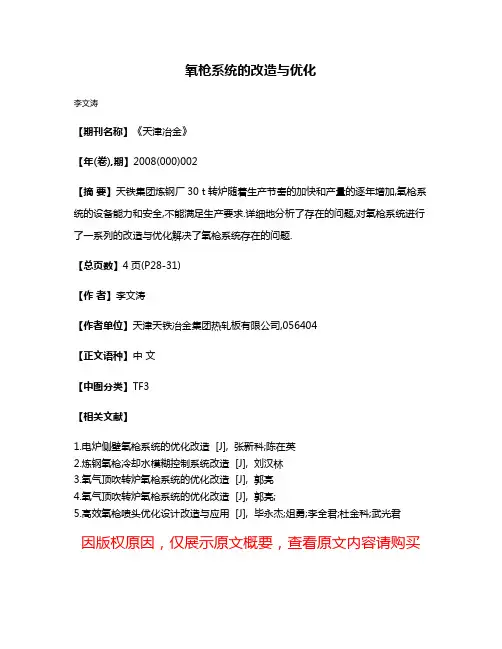

氧枪系统的改造与优化
李文涛
【期刊名称】《天津冶金》
【年(卷),期】2008(000)002
【摘要】天铁集团炼钢厂30 t转炉随着生产节奏的加快和产量的逐年增加,氧枪系统的设备能力和安全,不能满足生产要求.详细地分析了存在的问题,对氧枪系统进行了一系列的改造与优化解决了氧枪系统存在的问题.
【总页数】4页(P28-31)
【作者】李文涛
【作者单位】天津天铁冶金集团热轧板有限公司,056404
【正文语种】中文
【中图分类】TF3
【相关文献】
1.电炉侧壁氧枪系统的优化改造 [J], 张新科;陈在英
2.炼钢氧枪冷却水模糊控制系统改造 [J], 刘汉林
3.氧气顶吹转炉氧枪系统的优化改造 [J], 郭亮
4.氧气顶吹转炉氧枪系统的优化改造 [J], 郭亮;
5.高效氧枪喷头优化设计改造与应用 [J], 毕永杰;俎勇;李全君;杜金科;武光君
因版权原因，仅展示原文概要，查看原文内容请购买。
提高转炉吹炼工艺效果优化氧枪参数设计，论专用炼钢氧枪与专用溅渣枪2009-11-26王金辉赵雷李伟刘志昌（鞍钢第二炼钢厂）（中钢集团鞍山热能研究院）摘要：本文介绍了目前我国转炉炼钢厂氧枪使用现状，对目前存在的问题进行了阐述，提出分离现有氧枪功能，设计专用冶炼氧枪和溅渣氧枪，并介绍了专用冶炼氧枪和溅渣氧枪在鞍钢第二炼钢厂使用的实例，对使用效果进行了对比。
关键词：氧枪分离冶炼溅渣Improved Converter Steelmaking Effect, the Parametersof Oxygen Lance are Optimized to Design――Special Steel Lance and Special Splashing LanceWang Jinhui Zhao Lei LiWei Liu ZhichangAnshan Iron And Steel Group SINOSTEEL ANSHAN OF RESEARCHNumber Two Steel-Making Plant INSITUTE THERMO-ENERGYAbstract：this paper summarizes the situation of converter oxygen lance in our country, andpresents the being problem of oxygen lance these day. We put forword to separate the function ofoxygen lance, and design the special oxygen lance and the splanshing lance. The paperintroduces the effect on both of the lance used in No.2 steelmaking plant and draws a parallelbetween the original lance and both of the new designing lance.Key words：oxygen lance separation steelmakingt splashing slag2005年，我国钢产量3.49亿吨，是世界上最大的钢铁生产国。

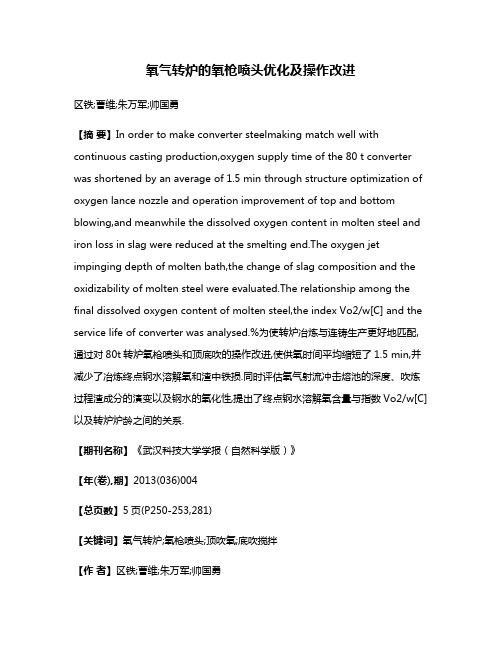

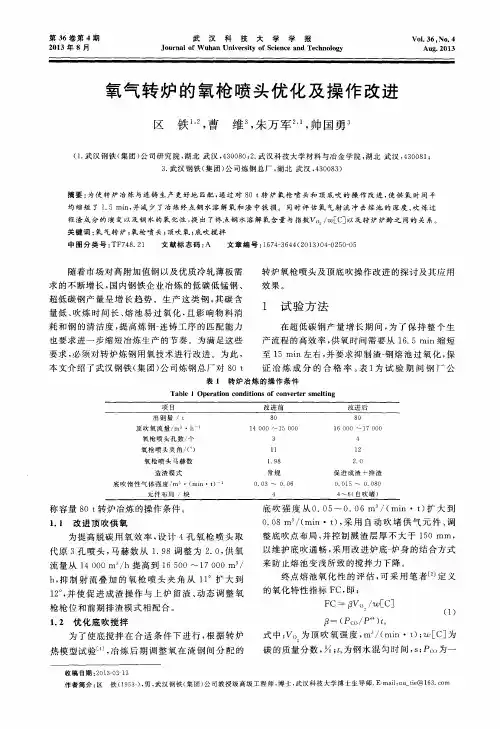

氧气转炉的氧枪喷头优化及操作改进区铁;曹维;朱万军;帅国勇【摘要】In order to make converter steelmaking match well with continuous casting production,oxygen supply time of the 80 t converter was shortened by an average of 1.5 min through structure optimization of oxygen lance nozzle and operation improvement of top and bottom blowing,and meanwhile the dissolved oxygen content in molten steel and iron loss in slag were reduced at the smelting end.The oxygen jet impinging depth of molten bath,the change of slag composition and the oxidizability of molten steel were evaluated.The relationship among the final dissolved oxygen content of molten steel,the index Vo2/w[C] and the service life of converter was analysed.%为使转炉冶炼与连铸生产更好地匹配,通过对80t转炉氧枪喷头和顶底吹的操作改进,使供氧时间平均缩短了1.5 min,并减少了冶炼终点钢水溶解氧和渣中铁损.同时评估氧气射流冲击熔池的深度、吹炼过程渣成分的演变以及钢水的氧化性,提出了终点钢水溶解氧含量与指数Vo2/w[C]以及转炉炉龄之间的关系.【期刊名称】《武汉科技大学学报（自然科学版）》【年(卷),期】2013(036)004【总页数】5页(P250-253,281)【关键词】氧气转炉;氧枪喷头;顶吹氧;底吹搅拌【作者】区铁;曹维;朱万军;帅国勇【作者单位】武汉钢铁(集团)公司研究院,湖北武汉,430080;武汉科技大学材料与冶金学院,湖北武汉,430081;武汉钢铁(集团)公司炼钢总厂,湖北武汉,430083;武汉钢铁(集团)公司研究院,湖北武汉,430080;武汉科技大学材料与冶金学院,湖北武汉,430081;武汉钢铁(集团)公司炼钢总厂,湖北武汉,430083【正文语种】中文【中图分类】TF748.21随着市场对高附加值钢以及优质冷轧薄板需求的不断增长，国内钢铁企业冶炼的低碳低锰钢、超低碳钢产量呈增长趋势。
80t转炉氧枪喷头优化研究崔怀周1翟俊2杨利彬1候海滨2王建昌2（1. 钢铁研究总院，北京100081 2. 太原钢铁有限公司，太原030000）摘要：氧枪喷头结构是影响转炉冶炼效果、控制金属喷溅的重要因素之一。
本文根据氧枪管道压力损失的测定结果，对80t 转炉的氧枪喷头参数进行了优化研究。
水模试验结果表明，新喷头对熔池的冲击深度和冲击面积均优于原喷头。
使用新喷头在转炉冶炼效果表明，枪龄比原喷头提高了256%，且终点脱硫脱磷率均有一定的提升。
关键词：转炉氧枪喷头管道压力损失枪龄Study on Optimization of Nozzles of 80t BOFCui Huaizhou1Zhai Jun2Yang Libin1Hou Haibin2Wang Jianchang2(1. Central Iron & Steel Research Institute，Beijing 100081 2. Taiyuan Iron & Steel (Group) Co., LTD, Taiyuan030000)Abstract: The structure of oxygen lance nozzle is one of the important factors influencing the metallurgical effect and controlling metal splash. In this paper, based on the measured results of the pressure drop of oxygen lance pipe, we studied on optimization of the parameters of the oxygen lance nozzles of 80t BOF. Water model experiment results show, by using the new oxygen lance nozzle, the impact depth of metal bath and the impact area of metal bath are both better than the original. By using the new oxygen lance nozzle, the production practice showed, the lance life improves 256%, and the end point of desulphurization rate and dephosphorization rate have been enhanced.Key words: BOF, oxygen lance nozzles, pressure drop of oxygen lance pipe, lance life1. 前言转炉高效吹氧技术包括提高转炉供氧强度和优化造渣操作，合理的氧枪喷头参数是转炉高效供氧、控制喷溅及提高冶金效果的基础[1-4]。
题目名称：公称容量210t顶底复吹转炉供氧系统强化改造上海大学东方贱人AbstractAvoidances the combined-blowing converter oxygen supply system is the key technology of steelmaking process, send the oxygen pipeline and oxygen gun is one of the key equipment of steelmaking process. Reasonable oxygen lance blowing oxygen technology can improve the quality of liquid steel, shortening time of smelting and reduce the furnace lining erosion, improve the service life of furnace, at the same time can improve the quality of continuous casting billet for subsequent continuous casting.The design of converter steelmaking oxygen system is briefly introduced and its optimization process, and some of the steelmaking technology development in our country. Then has carried on the thermal equilibrium and material balance calculation, based on past experience, optimization of oxygen supply system technology, shorten the smelting cycle, Again according to the given to calculate the nominal capacity of 210 t, designed its oxygen lance nozzle and oxygen supply system, to complete the design 。
Internal Combustion Engine & Parts• 145•
氧气顶吹转炉氧枪系统的优化改造
郭亮
(中冶南方武汉威仕工程咨询管理有限公司，武汉430077)
摘要：随着近几年对转炉炼钢厂高效性、连续性和安全性要求不断提高，要求转炉关健设备之一的氧枪系统设备必须高效率、低 故障率运行。
本文通过对氧枪系统存在的问题进行分析，提出在不改造氧枪传动装置的情况下，增加一套制动轮，提高氧枪制动的可 靠性;改造氧枪横移传动装置，增强氧枪横移的稳定性等措施，满足炼钢生产的要求。
关键词：转炉；氧枪升降系统；氧枪横移系统；改造
0引言
某转炉炼钢厂共有四座50吨氧气顶吹转炉，肩负着十分繁重的生产任务，生产节奏非常紧凑，为保证连续生产，因此要求设备高效率、低故障率运行。
在生产实际过程中，氧枪系统作为该厂氧气顶吹转炉的关键设备之一，运行是否正常稳定，严重制约着炼钢生产状况。
本文所介绍的内容是针对氧枪系统存在的不足，通过技术改造的措施，解决生产中易发生坠枪、氧枪打滑、换枪时间过长等问题，有效地保证氧枪系统高效、安全运行。
1氧枪升降、横移系统结构、功能概述
氧枪系统是氧气顶吹转炉的关键设备之一，它主要由氧枪本体、氧枪升降系统和氧枪横移系统三部分组成。
为适应炼钢的需要，氧枪升降系统和横移系统必须满足以下要求：
1.1应具有合适的升降速度，并且可以变速
氧枪升降系统主要由电机、制动器、圆柱齿轮减速机、钢丝绳卷筒、钢丝绳、升降小车、固定导轨及绳轮组成。
升降小车V快=32.5米分，V慢越5.0米分，速度调节靠电气控
制来实施，以尽可能缩短氧枪升降的时间。
同时，氧枪升降系统还应具备升降平稳、控制灵活、操作安全、结构简单、便于维护的特点。
1.2应能实现氧枪的快速更换
为保证转炉连续性生产，具有换枪时间短的特点，氧枪小车采用一用一备配置，即一套氧枪升降系统在线使用，另一套氧枪升降系统备用。
氧枪横移小车主要由电机通过摆线针轮减速机带动主动车轮组运动，从而使横移小车沿轨道左右移动。
横移小车的主要功能是：为升降小车提供安装载体；用来实现换枪操作。
当需要换枪时，启动横移电机使横移小车向左（或向右)移动，在线氧枪跟着一起从线上位置移到备用位置，同时线下备用枪正好从备用位置移到线上位置，横移小车横移快捷方便，准确到位。
1.3应具有安全连锁装置
氧枪升降、转炉旋转、氧气切断阀的开和关、氧压和氧枪冷却水压力、流量等存在一定的互锁关系，从技术措施上不允许发生坠枪事故。
2氧枪升降机构、横移机构改造前存在的主要问题

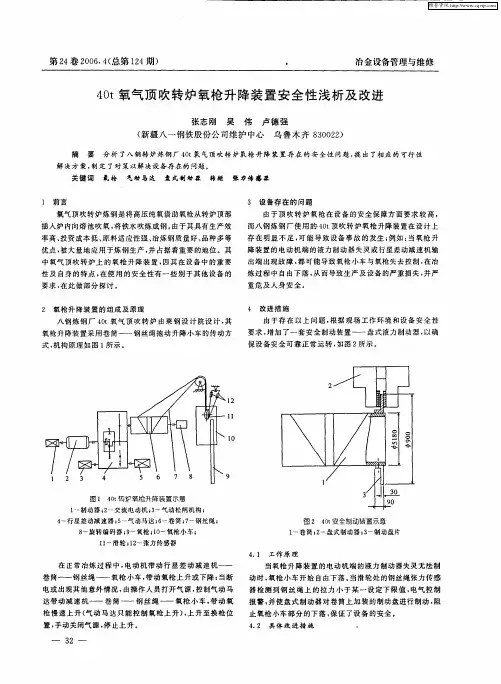

2.1氧枪升降机构存在的主要问题
升降小车连同氧枪一起总重有3748kg，而快速下降速度高达32.5米7分，由此造成的冲击力相当大，达到2030kg*m/s。
按原设计，升降小车制动力来源于两台减速机上各安装的一个0400制动轮。
在闸瓦未磨损、间隙调整合适、制动器完好的情况下，基本上能满足生产的需要，但当上述条件有一项不满足的时候，制动力矩不够，氧枪升降小车就会发生打滑现象，甚至发生氧枪坠落的事故。
2.2氧枪横移机构存在的主要问题
由于氧枪横移机构长期在高温、烟尘的环境下工作，甚 至是超期服役，将导致车架体存在一定程度的变形，使得主动车轮组踏面与路轨接触不良。
因此，横移机构在横移时就存在车轮打滑的状况，致使远程自动更换氧枪不能顺利进行，从而影响生产。
此时，为了保证生产连续性，维修人员就得赶紧到高层框架氧枪横移平台，用电动葫芦斜拉横移小车使其横移到位，存在着极大的人身、设备安全隐患。
3改造措施及实际效果
3.1升降系统增设一套制动轮
在原减速机的承载能力和速比保持不变的情况下，将 升降减速机由单输入改为双输入型式，在增加的高速输入轴侧增加了一套制动系统，即增加一台制动器和一个制动轮。
同时，为保证制动轮的互换性，制动轮、制动器采取与原输入端相同的备件。
通过该措施，升降系统的制动力矩增加了一倍，安全系数也大大提高。
3.2横移机构由电机驱动装置改为电液推杆驱动
将氧枪横移小车主传动车轮组作为横移小车的传动方式进行改造，拆除主传动车轮组原有的驱动电机、行星减速机、链轮和链条后，在平台上制作一固定支架，将行程已调节好的电液推杆一端固定在该支架上，另一端固定在氧枪横移小车的中心线上，使其均匀受力。
通过电液推杆的伸缩，实现工作位与备用位的切换。
彻底消除因车架体变形以及车轮组磨损造成的车轮组打滑而小车不能移动到位的故障。
同时，电液推杆是一个封闭的液压系统，只要保证密封完好的情况下，可不受外界灰尘、高温烟气等不利因素的影响，工作稳定可靠、传动平稳，故障率低等优点。
4结束语
通过此次改造，杜绝了氧枪升降系统因机械原因造成的坠枪事故；避免了氧枪横移系统因设备维护不到位造成的氧枪更换不及时的生成性事故。
实现了转炉生产的高效性、连续性和安全性。
此次改造取得的成功，对相同类型转炉氧枪系统的设备维护和改造具有一定的借鉴意义。
参考文献：
「11张昌富，叶伯英编.冶炼机械「Ml.冶金工业出版社，1997.
「2]王雅贞，张岩，张红文编著.氧气顶吹转炉炼钢工艺与设备 「Ml.二版.冶金工业出版,2001.
「3]冯捷，贾艳，主编.转炉炼钢实训「Ml.冶金工业出版社，2004.。
