世界氧气顶吹转炉炼钢技术发展史氧气顶吹转炉炼钢(oxygen top blown converter steelmaking)由转炉顶部垂直插入的氧枪将工业纯氧吹入熔池，以氧化铁水中的碳、硅、锰、磷等元素，并发热提高熔池温度而冶炼成为钢水的转炉炼钢方法。
它所用的原料是铁水加部分废钢，为了脱除磷和硫，要加入石灰和萤石等造渣材料。
炉衬用镁砂或白云石等碱性耐火材料制作。
所用氧气纯度在99％以上，压力为0．81～1．22MPa(即8～12atm)。
简史空气底吹转炉和平炉是氧气转炉出现以前的主要炼钢设备。
炼钢是氧化熔炼过程，空气是自然界氧的主要来源。
然而空气中4／5的气体是氮气，空气吹炼时，这样多的氮气在炉内穿行而过，白白带走大量的热且有部分氮溶解在铁液中，成为恶化低碳钢品质的重要原因。
平炉中，氧在用于燃烧燃料之后，过剩的氧要通过渣层传入钢水，所以反应速率极慢，这也就增加了热损失。
因此，直接把氧气吹入熔池炼钢，成为许多冶金学家向往的目标。
早在19世纪，现代炼钢法的创始人贝塞麦(H．Bessemer)就有了纯氧炼钢的设想，但因没有大量氧气而未进行试验。
20世纪20年代后期，以空气液化和分馏为基础的林德一弗兰克(Linde—Frankel)制氧技术开发成功，能够生产可供工业使用的廉价氧气，氧气炼钢又为冶金界所注意。
从1929年开始，柏林工业大学的丢勒尔教授(R．Durrer)在实验室中研究吹氧炼钢，第二次世界大战开始后转到瑞士的冯•罗尔(V．Roll)公司继续进行研究。
1936～1939年勒莱普(O.Lellep)在奥伯豪森(Oberhausen)进行了底吹氧炼钢的试验，由于喷嘴常损坏未能成功。
1938年亚琛(Aachen)工业大学的施瓦茨(C．V．Schwarz)提出用超音速射流向下吹氧炼钢，并在实验室进行了试验，将托马斯生铁吹炼成低氮钢，但因熔池浅而损坏了炉底。
1948年丢勒尔(R．Durrer)等在冯•罗尔(VonRoll)公司建成2．5t的焦油白云石衬的试验转炉，以450的斜度将水冷喷嘴插入铁水吹氧炼钢，无论贝塞麦生铁或托马斯生铁都能成功炼成优质钢水，而且认识到喷嘴垂直向下时，最有利于喷嘴和炉衬的寿命。
钢冶金学重庆科技学院王宏丹◆氧气底吹转炉炼钢氧气底吹转炉炼钢OBM法和LWS法吹炼高磷铁水时的成分变化Q-BOP法吹炼过程中钢水和炉渣成分的变化Q-BOP法吹炼过程炉渣成分的变化吹炼终点[C]和[O]的关系图终点[C]和[Mn]的关系Q-BOP和LD炉内渣中（FeO）6.2.1 顶底复吹转炉炼钢工艺类型6.2 顶底复合吹炼转炉的冶金特点6.2.2 顶底复吹转炉的底吹供气和供气元件6.2.3 顶底复吹转炉内的冶金反应6.2.4 冶金效果氧气顶底复吹转炉炼钢在复吹转炉中，了解和掌握底吹气体的性质、冶金行为、合理地确定底吹气体比例，选择和控制底吹供气强度，是复吹转炉获得良好的技术经济指标的重要因素。
底吹气体的冶金行为主要表现在三个方面： 强化熔池搅拌，使钢水成分，温度均匀；加速炉内反应，使渣钢反应界面增大，元素间化学反应和传质过程更加趋于平衡；冷却保护供气元件，使供气元件使用寿命延长。
底吹气体底吹O：需用冷却介质来保护供气元件，会与熔2池中碳发生反应，产生较大的搅拌力。
：可不用冷却剂，会与熔池中碳发生反 底吹CO2应搅拌力较强的气体；会使熔池CO分压增加，不利于超低碳钢冶炼。
、Ar和CO：属中性或惰性气体，供入铁 底吹N2水中不参与熔池内的反应，只起搅拌作用。
底吹气体比例在复吹转炉中，底吹气体量的多少决定熔池内搅拌的强弱程度。
，其底吹 在冶炼超低碳钢种时，即使用底吹O2供气量也要达20%左右；对一些具有特殊功能的复吹工艺（如喷石灰粉、煤粉等），其底吹供气量可达40%。
就一般复吹转炉而言，为了保证脱硫、脱气和渣-钢间反应趋于平衡，在吹炼结束前，也要采用较大的底吹供气来搅拌熔池。
底吹供气强度获得最佳搅拌强度，使熔池混合最均匀。
大量实验研究表明，熔池的混匀程度与搅拌强度有关，而搅拌强度受供气量和底吹元件布置影响。
根据吹炼过程调节供气强度。
复吹转炉的特点是能有效地把熔池搅拌与炉渣氧化性有机统一起来，而实现手段就是控制底吹供气强度。
钢铁知识37种常用炼钢冶炼方法大汇总!1、转炉炼钢：一种不需外加热源、主要以液态生铁为原料的炼钢方法。
其主要特点是靠转炉内液态生铁的物理热和生铁内各组分，如碳、锰、硅、磷等与送入炉内的氧气进行化学反应所产生的热量作冶炼热源来炼钢。
炉料除铁水外，还有造渣料（石灰、石英、萤石等）；为了调整温度，还可加入废钢以及少量的冷生铁和矿石等。
转炉按炉衬耐火材料性质分为碱性（用镁砂或白云为内衬）和酸性（用硅质材料为内衬）；按气体吹入炉内的部分分为底吹顶吹和侧吹；按所采用的气体分为空气转炉和氧气转炉。
酸性转炉不能去除生铁中的硫和磷，须用优质生铁，因而应用范围受到限制。
碱性转炉适于用高磷生铁炼钢，曾在西欧获得较大发展。
空气吹炼的转炉钢，因其含氮量高，且所用的原料有局限性，又不能多配废钢，未在世界范围内得到推广。
2、氧气顶吹转炉炼钢：用纯氧从转炉顶部吹炼铁水成钢的转炉炼钢方法，或称LD法；在美国通常称BOF法，也称BOP法。
它是现代炼钢的主要方法。
炉子是一个直立的坩埚状容器，用直立的水冷氧枪从顶部插入炉内供氧。
炉身可倾动。
炉料通常为铁水、废钢和造渣材料；也可加入少量冷生铁和铁矿石。
通过氧枪从熔池上面向下吹入高压的纯氧（含O299.5％以上），氧化去除铁水中的硅、锰、碳和磷等元素，并通过造渣进行脱磷和脱硫。
各种元素氧化所产生的热量，加热了熔池的液态金属，使钢水达到现定的化学成分和温度。
它主要用于冶炼非合金钢和低合金钢；但通过精炼手段，也可用于冶炼不锈钢等合金钢。
3、氧气底吹转炉炼钢：通过转炉底部的氧气喷嘴把氧气吹入炉内熔池，使铁水冶炼成钢的转炉炼钢方法。
其特点是；炉子的高度与直径比较小；炉底较平并能快速拆卸和更换；用风嘴、分配器系统和炉身上的供氧系统代替氧气顶吹转炉的氧枪系统。
由于吹炼平稳、喷溅少、烟尘量少、渣中氧化铁含量低，因此氧气底吹转炉的金属收得率比氧气顶吹转炉的高1％～2％；采用粉状造渣料，由于颗粒细、比表面大，增大了反应界面，因此成渣快，有利于脱硫和脱磷。
氧气顶吹转炉炼钢氧气顶吹转炉炼钢(oxygen top blown converter steelmaking)由转炉顶部垂直插入的氧枪将工业纯氧吹入熔池，以氧化铁水中的碳、硅、锰、磷等元素，并发热提高熔池温度而冶炼成为钢水的转炉炼钢方法。
它所用的原料是铁水加部分废钢，为了脱除磷和硫，要加入石灰和萤石等造渣材料。
炉衬用镁砂或白云石等碱性耐火材料制作。
所用氧气纯度在99％以上，压力为0．81～1．22MPa(即8～12atm)。
简史空气底吹转炉和平炉是氧气转炉出现以前的主要炼钢设备。
炼钢是氧化熔炼过程，空气是自然界氧的主要来源。
然而空气中4／5的气体是氮气，空气吹炼时，这样多的氮气在炉内穿行而过，白白带走大量的热且有部分氮溶解在铁液中，成为恶化低碳钢品质的重要原因。
平炉中，氧在用于燃烧燃料之后，过剩的氧要通过渣层传入钢水，所以反应速率极慢，这也就增加了热损失。
因此，直接把氧气吹入熔池炼钢，成为许多冶金学家向往的目标。
早在19世纪，现代炼钢法的创始人贝塞麦(H．Bessemer)就有了纯氧炼钢的设想，但因没有大量氧气而未进行试验。
20世纪20年代后期，以空气液化和分馏为基础的林德一弗兰克(Linde—Frankel)制氧技术开发成功，能够生产可供工业使用的廉价氧气，氧气炼钢又为冶金界所注意。
从1929年开始，柏林工业大学的丢勒尔教授(R．Durrer)在实验室中研究吹氧炼钢，第二次世界大战开始后转到瑞士的冯•罗尔(V．Roll)公司继续进行研究。
1936～1939年勒莱普(O.Lellep)在奥伯豪森(Oberhausen)进行了底吹氧炼钢的试验，由于喷嘴常损坏未能成功。
1938年亚琛(Aachen)工业大学的施瓦茨(C．V．Schwarz)提出用超音速射流向下吹氧炼钢，并在实验室进行了试验，将托马斯生铁吹炼成低氮钢，但因熔池浅而损坏了炉底。
1948年丢勒尔(R．Durrer)等在冯•罗尔(VonRoll)公司建成2．5t的焦油白云石衬的试验转炉，以450的斜度将水冷喷嘴插入铁水吹氧炼钢，无论贝塞麦生铁或托马斯生铁都能成功炼成优质钢水，而且认识到喷嘴垂直向下时，最有利于喷嘴和炉衬的寿命。
10 氧气转炉炼钢10．1 氧气顶吹转炉炼钢氧气顶吹转炉于1952年和1953年在奥地利的林茨（Linz）城和多纳维茨（Donawitz）城先后建成并投入生产，故又称为LD法。
由于它具有原材料适应性强、生产率高、成本低、可炼品种多、钢质量好、投资省、建厂速度快等一系列优点，因而在世界范围内得到迅速发展，一跃成为现代主要炼钢方法之一。
10．1．1 氧气顶吹转炉炼钢车间的特点现代钢铁生产，从铁矿石冶炼到加工成钢材，一般是组成钢铁联合企业集中进行的。
炼钢在钢铁联合企业内是一个中间环节，它联系着前面的炼铁等原料供应系统和后面的轧钢等成品生产。
炼钢车间的生产对整个联合企业有重大影响。
由于氧气顶吹转炉吹氧时间短和炉子容量的大型化，使顶吹转炉车间具有以下特点：l）吹炼周期短、生产率高，因此，每昼夜出钢炉数多，兑铁、加料、倒渣、出钢、浇注等操作频繁，原材料、钢水、炉渣等的吞吐量大。
2）运输复杂，数量大。
其数量相当于钢产量的3～5倍，而且批量小、批次多、运输品种多。
因此，各种货流不得不尽量避免交叉而设置专业化线路，并采用多层平面运输。
3）温度高、烟尘大，需配置高效能的通风除尘设备。
4）因吹炼速度快，要求有准确、可靠的计量通讯设备。
为了保证转炉正常地进行连续生产，各种原材料的供应以及钢水、炉渣的处理必须有足够的设备，而且工作可靠。
这些设备的布置和车间内各物料的运输流程必须合理。
同时，车间内转炉座数也不宜过多，以免各种设备在操作时互相干扰。
世界上大多数转炉车间，目前均采用以下两种布置方案：两座转炉经常保持一座吹炼（简称二吹一）；三座转炉经常保持两座吹炼（简称三吹二）。
炼钢生产有冶炼和浇注两个基本环节。
为保证冶炼和浇注的正常进行，氧气顶吹转炉车间主要包括原料系统，加料、冶炼和浇注系统，以及采用模铸时的钢模准备系统。
因此，顶吹转炉车间主厂房多改为三跨间：1）原料跨：主要组织铁水和废钢的供应，炉渣及垃圾的运出。
2）转炉跨：主要布置转炉及其倾动机构。

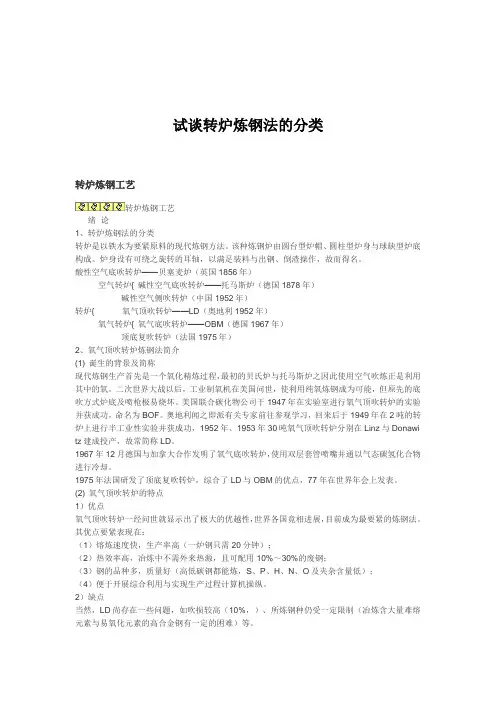

试谈转炉炼钢法的分类转炉炼钢工艺转炉炼钢工艺绪论1、转炉炼钢法的分类转炉是以铁水为要紧原料的现代炼钢方法。
该种炼钢炉由圆台型炉帽、圆柱型炉身与球缺型炉底构成。
炉身设有可绕之旋转的耳轴，以满足装料与出钢、倒渣操作，故而得名。
酸性空气底吹转炉——贝塞麦炉（英国1856年）空气转炉{ 碱性空气底吹转炉——托马斯炉（德国1878年）碱性空气侧吹转炉（中国1952年）转炉{ 氧气顶吹转炉——LD（奥地利1952年）氧气转炉{ 氧气底吹转炉——OBM（德国1967年）顶底复吹转炉（法国1975年）2、氧气顶吹转炉炼钢法简介(1) 诞生的背景及简称现代炼钢生产首先是一个氧化精炼过程，最初的贝氏炉与托马斯炉之因此使用空气吹炼正是利用其中的氧。
二次世界大战以后，工业制氧机在美国问世，使利用纯氧炼钢成为可能，但原先的底吹方式炉底及喷枪极易烧坏。
美国联合碳化物公司于1947年在实验室进行氧气顶吹转炉的实验并获成功，命名为BOF。
奥地利闻之即派有关专家前往参观学习，回来后于1949年在2吨的转炉上进行半工业性实验并获成功，1952年、1953年30吨氧气顶吹转炉分别在Linz与Donawi tz建成投产，故常简称LD。
1967年12月德国与加拿大合作发明了氧气底吹转炉，使用双层套管喷嘴并通以气态碳氢化合物进行冷却。
1975年法国研发了顶底复吹转炉，综合了LD与OBM的优点，77年在世界年会上发表。
(2) 氧气顶吹转炉的特点1）优点氧气顶吹转炉一经问世就显示出了极大的优越性，世界各国竟相进展，目前成为最要紧的炼钢法。
其优点要紧表现在：（1）熔炼速度快，生产率高（一炉钢只需20分钟）；（2）热效率高，冶炼中不需外来热源，且可配用10%～30%的废钢；（3）钢的品种多，质量好（高低碳钢都能炼，S、P、H、N、O及夹杂含量低）；（4）便于开展综合利用与实现生产过程计算机操纵。
2）缺点当然，LD尚存在一些问题，如吹损较高（10%，）、所炼钢种仍受一定限制（冶炼含大量难熔元素与易氧化元素的高合金钢有一定的困难）等。
炼钢供氧工艺介绍炼钢的基本任务是靠向熔池供氧，造碱性渣，去除原料中的杂质，得到成分和温度合格的钢水。
因此可以说供氧是炼钢过程进行的中心环节。
熔池内氧的主要来源于直接吹氧、加矿分解和炉气供氧三个方面。
1直接吹氧直接吹入氧气是炼钢生产中向熔池供氧的最主要方法。
目前炼钢所用的氧都是由工业制氧机分离空气所得。
通常要求氧气的含氧量不低于98.5%，水分不能超过3g/m3，而且具有一定的压力。
LD转炉为了获得较高的脱碳速度，缩短冶炼时间，采用高压氧气经水冷氧枪从熔池上方垂直向下吹入的方式供氧，而且氧枪的喷头是拉瓦尔型的，工作氧压0.5—1.1Mpa，氧气流股的出口速度高达450—500m/s，即属于超音速射流。
超音速氧流有足够的动能去冲击、搅拌熔池，改善脱碳反应的动力学条件，加速反应的进行。
在转炉内超音速射流向前流动，与周围介质进行物质和能量交换，其流速逐渐变慢，断面积逐渐增大，温度逐渐升高。
2加入铁矿石和氧化铁皮铁矿石和氧化铁皮是作为冷却剂加入的，因为它们主要都是以铁的氧化物形式存在的，加入熔池后，随着升温、熔化并溶解，可提高渣中（FeO）的含量，从而会向熔池中供氧。
3炉气传氧如果炼钢炉内炉气中氧的分压大于渣中氧化亚铁的分解压，同时又大于钢液中氧化亚铁的分解压时，气相中的氧就会不断地传入熔池。
有研究表明，在炼钢温度下，氧化性熔渣中（FeO）的分解压约为10-2Pa，钢液中〔FeO〕分解压约为10-4—10-5Pa，而LD转炉炉气中氧的分压接近于1atm。
可见，在氧化精炼过程中，炼钢炉内具备了炉气向熔池传氧的条件，气相中的氧会不断地传入熔渣和钢液。
如何合理的向熔池供氧以便得到最佳的冶炼条件，在生产上也称供氧制度。
包括两个方面：根据原料，炉子吨位，设计好的氧枪；制定合理的氧枪操作制度。
因此，选定氧枪后，要确定供氧制度，只需要制定合理的氧枪操作制度，它包括：确定恰当的供氧强度，确定供氧压力，确定合理的枪位及在吹炼过程中如何调节枪位。
3 氧气顶吹转炉炼钢工艺3.1 一炉钢的操作过程要想找出在吹炼过程中金属成分和炉渣成分的变化规律，首先就必须熟悉一炉钢的操作、工艺过程。
在下面的图3-1中示出了氧气顶吹转炉吹炼一炉钢的操作过程与相应的工艺制度。
由图可以清楚地看出，氧气顶吹转炉炼钢的工艺操作过程可分以下几步进行：1）上炉钢出完并倒完炉渣后，迅速检查炉体，必要时进行补炉，然后堵好出钢口，及时加料。
2）在装入废钢和兑入铁水后，把炉体摇正。
在下降氧枪的同时，由炉口上方的辅助材料溜槽，向炉中加入第一批渣料（石灰、萤石、氧化铁皮、铁矿石），其量约为总量的2／3～1／2。
当氧枪降至规定的枪位时，吹炼过程正式开始。
当氧气流与溶池面接触时，碳、硅、锰开始氧化，称为点火。
点火后约几分钟，炉渣形成覆盖于熔池面上，随着Si、Mn、C、P的氧化，熔池温度升高，火焰亮度增加，炉渣起泡，并有小铁粒从炉口喷溅出来，此时应当适当降低氧枪高度。
3）吹炼中期脱碳反应剧烈，渣中氧化铁降低，致使炉渣的熔点增高和粘度增大，并可能出现稠渣（即―返干‖）现象。
此时，应适当提高氧枪枪位，并可分批加入铁矿石和第二批造渣材料（其余的1／3），以提高炉渣中的氧化铁含量及调整炉渣。
第三批造渣料为萤石，用以调整炉渣的流动性，但是否加第三批造渣材料，其加入量如何，要视各厂生产的情况而定。
4）吹炼末期，由于熔池金属中含碳量大大降低，则使脱碳反应减弱，炉内火焰变得短而透明，最后根据火焰状况，供氧数量和吹炼时间等因素，按所炼钢种的成分和温度要求，确定吹炼终点，并且提高氧枪停止供氧（称之为拉碳）、倒炉、测温、取样。
根据分析结果，决定出钢或补吹时间。
5）当钢水成分和温度均已合格，打开出钢口，即可倒炉出钢。
在出钢过程中，向钢包内加入铁合金，进行脱氧和合金化（有时可在打出钢口前向炉内投入部分铁合金）。
出钢完毕，将炉渣倒入渣罐。
通常将相邻两炉之间的间隔时间（即从装钢铁材料到倒渣完毕），称为冶炼周期或冶炼一炉钢的时间。
炼钢的基本原理：欧阳引擎（2021.01.01）生铁，矿石或加工处理后的废钢氧气等为主要原料炼钢的方法，一般可分为转炉炼钢、平炉炼钢和电炉炼钢三种方法。
现分别介绍如下：1. 转炉炼钢法这种炼钢法使用的氧化剂是氧气。
把空气鼓入熔融的生铁里，使杂质硅、锰等氧化。
在氧化的过程中放出大量的热量（含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。
因此转炉炼钢不需要另外使用燃料。
转炉炼钢是在转炉里进行。
转炉的外形就像个梨，内壁有耐火砖，炉侧有许多小孔（风口），压缩空气从这些小孔里吹炉内，又叫做侧吹转炉。
开始时，转炉处于水平，向内注入1300摄氏度的液态生铁，并加入一定量的生石灰，然后鼓入空气并转动转炉使它直立起来。
这时液态生铁表面剧烈的反应，使铁、硅、锰氧化 (FeO,SiO2 , MnO,) 生成炉渣，利用熔化的钢铁和炉渣的对流作用，使反应遍及整个炉内。
几分钟后，当钢液中只剩下少量的硅与锰时，碳开始氧化，生成一氧化碳（放热）使钢液剧烈沸腾。
炉口由于溢出的一氧化炭的燃烧而出现巨大的火焰。
最后，磷也发生氧化并进一步生成磷酸亚铁。
磷酸亚铁再跟生石灰反应生成稳定的磷酸钙和硫化钙，一起成为炉渣。
当磷于硫逐渐减少，火焰退落，炉口出现四氧化三铁的褐色蒸汽时，表明钢已炼成。
这时应立即停止鼓风，并把转炉转到水平位置，把钢水倾至钢水包里，再加脱氧剂进行脱氧。
整个过程只需15分钟左右。
如果空气是从炉低吹入，那就是低吹转炉。
随着制氧技术的发展，现在已普遍使用氧气顶吹转炉（也有侧吹转炉）。
这种转炉吹如的是高压工业纯氧，反应更为剧烈，能进一步提高生产效率和钢的质量。
2. 平炉炼钢法（平炉炼钢法也叫马丁法）平炉炼钢使用的氧化剂通入的空气和炉料里的氧化物，（废铁，废钢，铁矿石）。
反应所需的热量是由燃烧气体燃料（高炉煤气，发生炉煤气）或液体燃料（重油）所提供。
平炉的炉膛是一个耐火砖砌成的槽，上面有耐火砖制成的炉顶盖住。
通过转炉底部的氧气喷嘴，把氧气吹入炉内熔池进行炼钢的方法。
简史?? 氧气底吹转炉始于改造托马斯转炉(见托马斯法)。
西欧富有高磷铁矿资源，用它炼出的生铁含磷高达1．6％～2．0％。
以这种高磷铁水为原料的传统炼钢方法即托马斯法，也即碱性空气底吹转炉法，其副产品钢渣可作磷肥。
对于高磷铁水，托马斯法过去一直是综合技术经济指标较好的一种炼钢方法。
直至20世纪60年代，西欧还存在年产能力约1000万t钢的托马斯炉。
但作为炼钢氧化剂的空气，其中氧气仅占1／5，其余4／5的氮气不仅吸收大量热量，并使钢中氮含量增加，引起低碳钢的脆性。
为此人们一直试图用纯氧代替空气，以改进钢的质量和提高热效率。
但采用氧气后，化学反应区的温度很高，底吹所用氧气喷嘴很快被烧坏。
1965年加拿大空气液化公司为了抑制氧气炼钢产生的大量污染环境的褐色烟尘，试验在氧枪外层通气态或液态冷却剂，取得了预期效果，并同时解决了氧枪烧损快的问题。
1967年联邦德国马克西米利安冶金厂(Maximilianshttte)引进了这项技术，以丙烷为氧喷嘴冷却剂，用于改造容量为24t的托马斯炉，首先试验成功氧气底吹转炉炼钢，取名OBM 法。
1970年法国文代尔一西代尔公司(Wendel—Sidelor?? Co．)的隆巴(Rombas)厂以燃料油为氧喷嘴冷却剂，也成功地将24t托马斯炉改造成氧气底吹转炉，称为LWS法。
随后用氧气底吹氧枪改造的托马斯炉在西欧得到迅速推广，炉容量大多为25～70t，用于高磷铁水炼钢，脱磷仍在后吹期完成，副产品钢渣作磷肥。
1971年美国钢铁公司(U．S．Steel? Corp．)引进COBM法，为了解决经济有效地吹炼低磷生铁和设备大型化问题，在该公司炼钢实验室的30t试验炉上作了系列的中间试验，增加了底部吹氧同时喷吹石灰粉的系统，吹炼低磷普通铁水可在脱碳同时完成脱磷，称为Q—BOP法。
随后，在菲尔菲德(Fairfield)厂和盖里(Gary)厂分别建设了两座200tQ—BOP炉和3座235tQ—BOP炉。
前者取代原有平炉，后者取代正在建设的氧气顶吹转炉。
从而实现了氧气底吹转炉的大型化，并扩大了应用范围。
到20世纪70年代末氧气底吹转炉年产钢能力总计约3500万t。
在中国，1973年钢铁研究总院在300kg 氧气底吹试验转炉上进行了底吹氧气和石灰粉的炼钢试验。
随后，该院与北京钢铁设计研究总院及有关单位合作，在唐山钢厂、首都钢铁公司、济南第二钢厂及马鞍山钢铁公司先后完成了5t氧气底吹转炉炼钢的工业性试验。
同时还进行了铁水提铌、提钒的试验。
后由于顶底复吹转炉的出现和发展而停止。
工艺特点?? 氧气底吹转炉所用炉衬耐火材料、原材料及基本工艺和氧气顶吹转炉相同或相似。
主要金属炉料是铁水和约10％～25％的废钢。
供氧压力约为0．6～1．0MPa(6～10atm)。
每炉吹炼时间(吹氧时间)一般为15～20min。
每炉冶炼周期(本炉出钢到下炉出钢时间)一般为30～40min。
氧耗量为50～60m3／t。
主要工艺特点是从转炉底部供氧。
(见图1)装有氧喷嘴的转炉炉底可以拆卸、更换。
氧喷嘴由同心的双层套管组成。
内层为铜管或不锈钢无缝管，外层用碳素钢无缝管。
内层通氧气，并可同时喷吹石灰粉。
两层套管之间的间隙通冷却剂。
冷却剂通常为气态或液态的碳氢化合物，如天然气、丙烷或燃料油等。
依靠碳氢化合物裂解吸热，并在氧流周围形成保护气膜，以及高速气流带走热量，以降低氧喷嘴及其附近反应区的温度，达到保护氧气喷嘴、减缓烧损的目的。
为了使熔池搅拌均匀，反应界面大，吹炼平稳，并避免氧喷嘴个数少、直径过大、氧流比较集中而导致氧气穿透熔池，因此采用多支氧喷嘴，分散供氧。
每支氧喷嘴的内径尺寸不超过熔池深度的1／35。
这个数据适用于吹氧压力约为0．5～1MPa的中、小型转炉。
例如：容量为30t的转炉，熔池平均深度为700mm，据此每支氧喷嘴最大内径为20mm；氧气压力为0．8MPa；氧气含石灰粉为1～2kg／m3，则氧气流量约为130m3／h?cm2；耗氧量为60m3／t；吹炼时间最多为20min。
因此可以算出：需要供氧流量为5400m3／h，所需氧喷嘴内管总横截面约为42cm2，所需氧喷嘴数为14个。
大型氧气底吹转炉的氧喷嘴直径与熔池深度之比可以大于上述数据，一般不超过熔池深度的1／15。
例如200～240t氧气底吹转炉所用氧喷嘴数可采用10～16个。
氧喷嘴之间以及氧喷嘴与炉壁之间要有适当间距，使熔池搅拌均匀和反应平稳，并减轻对炉衬耐火材料的侵蚀。
氧喷
嘴的布置偏于炉底平面的后部半圆内，以便在倒炉取样和出钢时，氧喷嘴能露出渣液面，避免钢渣喷溅。
由于氧气底吹转炉吹炼比较平稳，喷溅少，故其炉体比氧气顶吹转炉矮胖，炉体的高宽比(H／D)约为1～1．1。
炉容比约为0．8～1．0m3／t。
氧气底吹转炉车间立面布置示意图见图2。
其厂房高度比氧气顶吹转炉的低(因为没有顶吹氧枪)，可节约厂房建设的费用。
此点尤其利于利用原有平炉厂房，将平炉改建成氧气底吹转炉，可节约改建的投资由于氧气底吹转炉在炼钢时，氧气是从炉底多个氧喷嘴分散地直接吹进熔池，所以搅拌条件好，氧气流和液态金属的接触面积大，化学反应迅速而均匀。
碳与氧接近平衡状态，也就是说，与氧气顶吹转炉相比，熔池含氧量较低且分布较均匀，所以吹炼平稳，喷溅少。
由于熔池中铁元素比其他元素多得多，所以氧气无论由顶部吹入或由底部吹入，氧原子与铁原子碰撞的概率最大，且反应的吉布斯能变量为负值，所以氧化铁首先形成。
但在底吹氧条件下，不稳定的氧化铁在上浮过程中，被熔池中与氧的亲和力强于铁的元素(如硅、锰、碳等元素)所还原。
所以底吹氧气转炉的渣中氧化铁含量较低，见图3。
并且由于氧喷嘴冷却剂降低了高温反应区的温度，铁的蒸发损失少，而已蒸发的铁经过熔池的过滤作用又使这种损失进一步减少。
因此，其烟尘量约为氧气顶吹转炉的1／3。
由于上述原因，氧气底吹转炉的金属收得率比氧气顶吹转炉高2％左右。
美国钢铁公司盖里厂曾将两者铁平衡进行对比(见表1)。
氧气底吹转炉的氧耗量及石灰消耗量也较低。
吹炼终点钢液的余锰较高、氧含量低，所以还可节省锰铁等脱氧剂的消耗量。
特别是喷吹石灰粉，由于颗粒细，比表面积大，增加了反应界面，成渣快，脱磷、脱硫的效率高。
由于氧气底吹转炉钢中氧含量低(见图4)，而且低碳时可以依靠底吹气流的强搅拌作用，特别适合生产低碳钢和超低碳钢，且质量较好。
同时，由于底部供氧，铁水中所含各种元素被氧化形成的氧化物，在由熔池底部上浮过程中，在一定的温度条件下，不稳定的氧化物大部分会被熔池中与氧亲和力较强的元素所还原。
因而能够较好的实现选择氧化。
所以用氧气底吹转炉进行铁水预处理，通过控制温度等条件，从铁水中提取所需的共生元素，可以取得比较好的技术经济指标。
例如从含钒铁水中进行提钒试验；中国还曾用于从含铌铁水中提铌试验。
结果表明，可以获得含氧化铁及其他杂质较低的优质富钒渣或富铌渣(这种渣可进一步制取钒铁、铌铁或其纯金属。
提钒或提铌后的半钢可进一步炼钢)。
并且钒、铌和铁的收得率也较高。
中国某些单位进行的从含铌、磷铁水中提铌试验结果见表2。
由所列数据可见，氧气底吹转炉所得的富铌渣含．Nb2O5最高，含P2O5和FeO 最低，渣中(Nb)／(P)比最高。
而且熔池深度愈深，这种效果愈加明显。
富铌渣中含Nb量与提铌后半钢中残留铌含量之比(Nb)／[Nb]均最高，表示铌的收得率高；渣中含FeO低，表示铁的损失少。
问题和发展前景氧气底吹转炉的主要缺点是：由于高温区在转炉底部，炉底寿命低于炉身和炉帽。
由于采用了碳氢化合物作氧枪冷却剂，既增加了设备的复杂性，且碳氢化合物高温裂解产生氢气，使熔池含氢量较高。
冶炼高质量钢时需要在吹炼末期喷吹惰性气体进行脱氢处理。
由于冷却剂的吸热以及炉气中含CO较高，也就是碳的燃烧不完全，废钢加入量稍低于氧气顶吹转炉为了增加氧气底吹转炉的废钢加入量，OBM法的发明者马克西米利安冶金厂曾试验在OBM转炉的熔池以上增设氧枪，使炉气中的CO二次燃烧，充分利用这部分新增热能，以增加废钢加入量。
后来又在OBM转炉上底吹煤粉，开发了KMS 法和KS法，进一步增加废钢加入量，并且后者可全部采用废钢。
氧气底吹转炉的这一发展，更有利于它取代平炉，而且对于各种氧气转炉应用外加热源以便多吃废钢和生铁等冷料有普遍意义。
氧气底吹转炉和氧气顶吹转炉相比，各有优缺点，前者搅拌条件好，后者成渣快。
因此人们设想把两者优点结合起来。
这就是20世纪70年代中期开始发展起来的顶底复吹转炉炼钢成为氧气转炉炼钢一项重要发展。
由于顶底复吹转炉的兴起，进入80年代，氧气底吹转炉的发展趋于停顿。
而且改造托马斯炉而成的许多小型氧气底吹转炉相继停产。
还有一些氧气
底吹转炉改成顶底复吹转炉。
到1990年氧气底吹转炉年产钢总能力约为2000万t。
但也有继续建造氧气底吹转炉以改造平炉车间者，例如，美国杰尼瓦钢铁公司(GenevaSteel)1990年建设两座225tQ—BOP氧气底吹转炉，取代原有的平炉。
