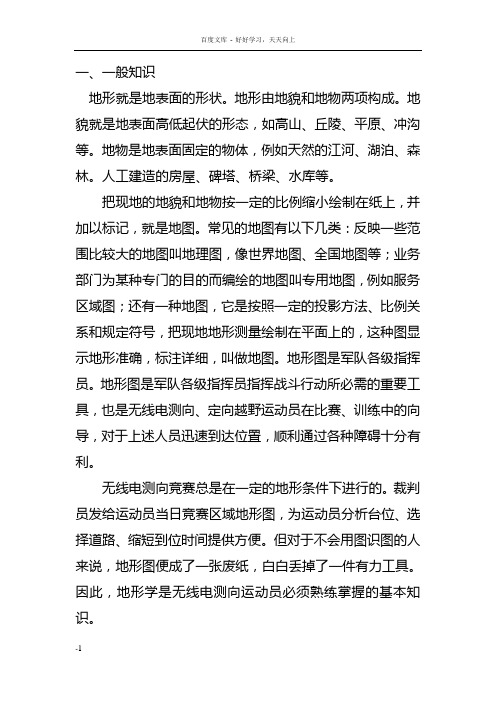

一、一般知识地形就是地表面的形状。
地形由地貌和地物两项构成。
地貌就是地表面高低起伏的形态，如高山、丘陵、平原、冲沟等。
地物是地表面固定的物体，例如天然的江河、湖泊、森林。
人工建造的房屋、碑塔、桥梁、水库等。
把现地的地貌和地物按一定的比例缩小绘制在纸上，并加以标记，就是地图。
常见的地图有以下几类：反映一些范围比较大的地图叫地理图，像世界地图、全国地图等；业务部门为某种专门的目的而编绘的地图叫专用地图，例如服务区域图；还有一种地图，它是按照一定的投影方法、比例关系和规定符号，把现地地形测量绘制在平面上的，这种图显示地形准确，标注详细，叫做地图。
地形图是军队各级指挥员。
地形图是军队各级指挥员指挥战斗行动所必需的重要工具，也是无线电测向、定向越野运动员在比赛、训练中的向导，对于上述人员迅速到达位置，顺利通过各种障碍十分有利。
无线电测向竞赛总是在一定的地形条件下进行的。
裁判员发给运动员当日竞赛区域地形图，为运动员分析台位、选择道路、缩短到位时间提供方便。
但对于不会用图识图的人来说，地形图便成了一张废纸，白白丢掉了一件有力工具。
因此，地形学是无线电测向运动员必须熟练掌握的基本知识。
二、何识读地形图地形图是以各种线条（直线、曲线、虚线）、图形符号、色彩（黑、棕、蓝、绿）、注记（文字、数字）组成的。
要想识读地形图，首先要清楚它们的含意。
1. 比例尺地形图是经过实地测绘后按一定比例缩小绘制在平面上的，图上距离与实地距离之比就是比例尺。
在识读地图时，只要知道了该图所使用的比例尺，再量出图上距离，就可以用图上距离×比例尺分母=实地距离的公式算出实地距离。
无线电测向运动使用的地图比例尺在1：1万到1：5万之间。
为了便于直接在地图上量测距离，免除计算的麻烦，地图上都绘有直线比例尺，标明比例尺上的长度对应于实地的水平距离。
运动员使用地形图时，主要是用直线比例尺量度距离的，并不困难。
2. 颜色地图上使用蓝、绿、棕、黑四种颜色。
地形图基本知识作者：佚名文章来源：本站原创点击数：2646 更新时间：2007-7-31 11:52:12（1）地形图基本知识今天我们共同学习军事地形学的基本知识，主要学习五个方面：（2）一是基本概念；二是地形图比例尺及图上距离的量算；三是点的坐标及其量读；四是方位角、偏角的量读及换算；五是地貌的表示、识别与判读。
下面我们学习第一个问题。
（3）一、基本概念（4）地图是按一定的法则，有选择地在平面上表示地球上的若干现象的图（地图，是地球表面自然和社会现象的缩写图）。
它具有严格的数学基础、完整的符号系统、文字注记，并根据不同用图的目的和用图层次的需要，对所表示的内容进行了有原则的取舍及综合。
（5）地形是地球表面自然起伏的形态和分布在地面上人工或自然形成的固定物体的总称。
前者称为地貌，如山地、丘陵、平原；后者称为地物，如道路、房屋、河流和森林等。
所以地形是地貌和地物的总称。
地形图是按一定的比例尺，表示地物、地貌平面位置和高程的正射投影图，即比例尺大于1：1000000的普通地图称为地形图。
我国军用系列比例尺地形图有七种，即：1：10000、1：25000、1：50000、1：100000、1：250000、1：500000、1：1000000地形图。
（6）地图按其内容可分为普通地图和专题地图。
（7）普通地图是综合反映地表物体和自然、社会现象一般特征的地图。
它以相对均衡的详细程度表示自然地理要素（地貌、土质、水系、植被）和社会经济要素（居民地、道路网、行政区划分）。
它广泛地用于经济建设、国防建设、军队作战训练和科学文化教育等方面，而且还可以作为编制专题地图的地理底图。
（8）专题地图，又称“专门地图”或“主题地图”，简称专题图。
它是根据专业方面的需要，突出反映一种或几种主题要素的地图。
如军事交通图、军事部署图、野战医院分布图等。
（9）二、地形图比例尺及图上距离的量算（10）（一）、地形图比例尺1、定义地形图比例尺是图上线段长与实地相应线段水平距离之比。
一、单选题1、测量内业依据的基准面是（）。
A.参考椭球面B.大地水准面C. 任一水准面D.平均海水面正确答案：A2、已知C点比E点低，则两点间的高差hEC （）。
A.＞0B.＜0C. =0D. 不能确定正确答案：B3、坐标方位角的范围为（）。
A.-90o~+90 oB.-180 o ~180 oC.0 o ~180 oD.0 o ~360 o正确答案：D4、罗盘仪用于测定直线的（）。
A.真方位角B.磁方位角C.坐标方位角D.象限角正确答案：B5、地形图的等高距表示为（）。
A.相邻等高线高差B.相邻等高线水平向平距C.相邻等高线垂直向平距D.相邻等高线间最短距离正确答案：A二、多选题1、测量常用坐标系有（）。
A.大地坐标系B.空间直角坐标系C.笛卡尔坐标系D.平面直角坐标系正确答案：A、B、D2、我国常用的坐标系有（）。
A.1954年北京坐标系B.2008国家大地坐标系C.1980年国家大地坐标系D.WGS-94坐标系正确答案：A、C3、采用基本方向不同，方位角则有（）。
A.真方位角B.磁方位角C.正方位角D.坐标方位角正确答案：A、B、D4、非比例符号绘制的地物有（）。
A.控制点B.窑洞C.水塔D.大片菜地正确答案：A、B、C5、地物注记包括( ）。
A.文字注记B.字母注记C.数字注记D.符号注记正确答案：A、C、D三、填空题1、地球上一点的纬度值是法线和（）的夹角，经度值是自起始子午面起算。
正确答案：赤道面2、我国采用的国家大地坐标系主要包括1954年北京坐标系、1980西安坐标系和（）国家大地坐标系。
正确答案：20003、目前我国采用是（）国家高程基准，它是以青岛验潮站1952年至1979年验潮资料计算确定的黄海平均海水面作为高程系统的基准面，并推算青岛水准原点（高程系统的统一起算点）的高程为72.260m。
正确答案：19854、高斯平面直角坐标系的横坐标轴是赤道的投影，纵坐标轴是（）的投影。
《数字地形测量》教案（98h）主讲人：武志伟序言一、课程性质与作用《工程测量》是湖南理工职业技术学院的建筑工程技术、工程测量技术、光伏建筑等专业的专业技能课。
本课程为上述专业提供“地形图测绘”和“施工放样”的基本知识、基本方法、基本能力，也为学生毕业后从事测量工作打下职业基础。
测量知识和技能是各种基础工程建设从业人员所必备的基本专业素养和专业工作能力之一。
无论是我院学生毕业后融入社会专门从事测量工作，还是从事规划设计、市政建设、工程施工、工程监理、林业勘察设计等相关工作，都需要掌握基本的测量技能。
所以，本课程将对上述专业学生的职业能力的培养和职业素养的养成能够起到重要的技术支撑作用。
二、课程培养目标通过本课程的学习，使学生掌握测量基本知识、基本方法和基本技能，能够熟练使用测量仪器和测量设备，运用科学规范的测量方法，达到顺利完成各种常规测量工作任务的水平。
培养学生具备独立进行地形图测绘和进行基本测设工作的能力，培养学生养成爱岗敬业、勤奋进取、善于思考、肯钻业务的职业素养。
三、课程任务1、了解“测量技术”在本专业职业能力形成中的地位和作用；2、熟悉测量工作项目和测量工作任务的实施与完成过程；3、掌握测量学的相关术语、测量原理、测量误差知识；4、掌握“β、D、h、α”四要素的测量方法；5、掌握测量数据的记录与整理、测量成果的计算与检核、如何提高测量精度等应用型知识；6、熟练掌握水准仪、经纬仪、钢尺、罗盘仪等常规测量仪器的操作与使用方法；7、了解和熟悉全站仪等电子仪器的使用方法；8、掌握工程施工放样的基本方法；9、熟悉专业测量的基本方法；10、通过实训，能够独立进行大比例尺地形图测绘。
四、教学设计1、教学目标设计了解测量技术发展的前沿，熟悉测量坐标系和测量工作过程，熟悉地形图读图及应用的技术，掌握工程测定、测设的基本方法和数据处理以及测量成果的计算方法，熟练掌握常规测量仪器的操作技能和“测量要素”的测定、测设方法，能够独立进行和完成大比例尺地形图测绘。
地形图基本知识及大比例尺地形图测绘地形测量的任务是测绘地形图。
地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺1．地形图、平面图、地图 地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺 （1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1=（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。
M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。
通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b ．图式比例尺：直线比例尺和复式比例尺；c ．工具比例尺：分划板、三棱尺。
（3）．比例尺精度a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ⨯m m 1.0，称为比例尺精度。
b ．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。
例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。
