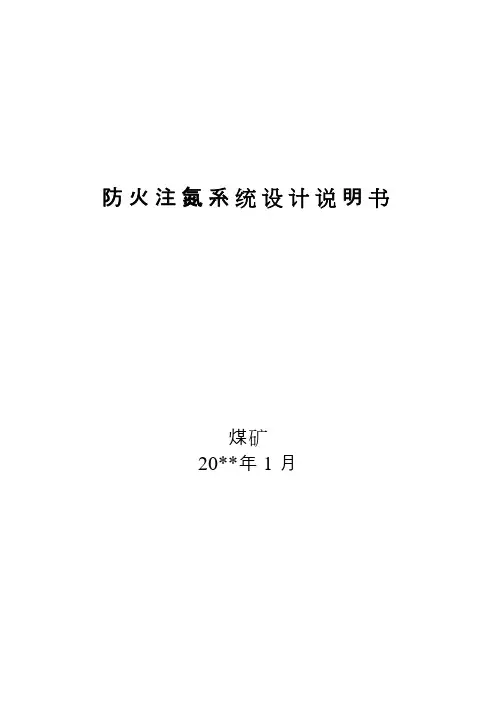

防火注氮系统设计说明书煤矿20**年1月目录1、矿井概况 (1)2、氮气充填布置方法 (2)3、注氮充填时的安全技术措施 (3)4、氮气充填系统示意图 (4)5、制氮机司机操作规程 (5)6、空压机司机操作规程 (7)7、矿用井下移动式膜分离制氮装置使用说明书 (9)8、注氮系统工程概算 (10)一、矿井概况煤矿现有两对生产矿井，既（一号井、二号井）。
一号井与二号井同采4号煤层，一号井联合开采4号煤层和5号煤层。
井天内煤层变质程度低，水份含量高，开采时容易风化和氧化，煤层的自燃倾向性等级为易自燃，燃点为261℃至300℃，自燃发火期3—6个月。
《煤矿安全规程》第232条规定：开采容易自燃和自然的煤层时，必须对采空区、突出和冒落孔洞等空隙采取预防性灌浆或全部充填、喷洒阻化剂、注阻化泥浆、注凝胶、注惰性气体、均压等措施，编制相应的防灭火设计，防止自然发火。
煤矿利用惰性气体进行防灭火已有很长的发展历史，我国从20世纪80年代初期起，开始对氮气防灭火技术进行研究和试验。
目前已为很多矿井所使用，并取得了可喜的效果。
这里所说的惰性气体是指不能助燃也不能燃烧的气体，与化学上的惰气在概念上有所不同。
矿井防灭火中常用惰性气体有氮气、二氧化碳和湿式惰气等。
由于氮气是空气的主要成分，在空气中所占的休积百分比为79%，且无味、无臭、无毒，与空气易于混合，因此，在防灭火工作中应用最多。
惰性气体防灭火就是将不能助燃的惰性气体注入已封闭的或有自燃危险的区域，降低其氧气的浓度，从而使火区中因氧含量不足而将火源熄灭，或者使采空区中因氧含量不足而使遗煤不能氧化自燃。
惰性气体防灭火的关键是控制火区的氧气含量。
对不同的场合、不同的惰化过程，氧浓度的控制标准也不相同，例如，灭明火时，应使氧气含量应小于15%；防止采空区遗煤自燃，氧气含量应小于7%---10%。
二、氮气充填布置方法1、保证充足的氧气供应矿井采空区随已用砖闭墙进行了永久封闭，由于矿井负压及地面气压改变的关系，通往采空区的裂隙产生风流流动，导致采空区内氧含量增高或降低，根据矿井漏风量较大值200m3/min，选择制氮机型号：DM-400矿用井下移动式膜分离制氮装置附说明书。

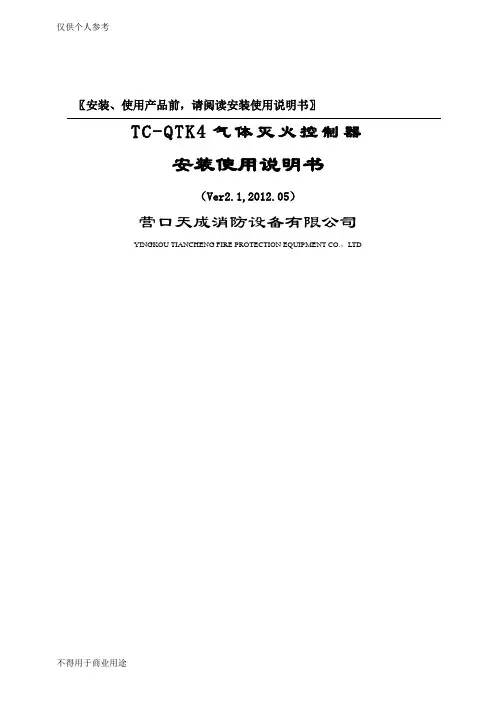

仅供个人参考〖安装、使用产品前，请阅读安装使用说明书〗TC-QTK4气体灭火控制器安装使用说明书（Ver2.1,2012.05）营口天成消防设备有限公司YINGKOU TIANCHENG FIRE PROTECTION EQUIPMENT CO.，LTD 不得用于商业用途仅供个人参考目录1.概述......................................................................................................... 错误！未定义书签。
1.1简介 .................................................................................................. 错误！未定义书签。
1.2主要特点 .......................................................................................... 错误！未定义书签。
1.3技术特性 .......................................................................................... 错误！未定义书签。
2.系统构成及原理..................................................................................... 错误！未定义书签。
2.1系统构成 .......................................................................................... 错误！未定义书签。
2.2结构形式 .......................................................................................... 错误！未定义书签。
KTH型油浸式电力变压器充氮灭火装置安装调试运行维护说明书莱芜科泰电力科技有限公司二零零七年十二月目录一、概述1、工作原理 (2)2、适用范围和运行环境 (2)3、技术指标和技术参数 (3)4、性能特点 (4)5、技术特点 (4)6、本装置的主要部件 (5)二、安装1、消防柜安装 (5)2、排油及充氮管道安装 (6)3、控流阀安装 (8)4、火灾探测器安装 (9)5、控制柜安装 (10)6、电缆敷设及接线 (10)三、调试 (13)四、投运 (16)五、维护1、日常维护 (16)2、功能校验 (17)3、注意事项 (17)4、常见故障及处理方法 (18)六、使用方法 (19)七、附图 (20)地址：山东省莱芜市高新技术开发区凤凰路9号电话：（0634）6251182 6251181一、概述油浸式电力变压器是发电厂和变电站中最重要的设备之一，它总是存在着发生火灾的危险。
由于短路、过电压等引起变压器内部电弧使油温超过燃点，并分解出多种可燃气体，一旦内部超压造成油箱破裂，导致氧气进入，遇明火即刻点燃起火，造成重大灾害。
为了避免发生危险，我公司开发研制出了KTH型变压器充氮灭火装置。
它是在吸收国内外同类产品先进技术的基础上，研究开发出的一种新型消防成套装置，并且申请了实用新型专利，它与同类产品相比，从气路上设计了低泄高密阀（已申请专利），消除了向变压器慢性渗气的隐患。
本产品采用工业可编程控制器（PLC）控制，提高了产品的可靠性、安全性，功能也更强；氮气释放阀采用进口日本电动阀。
本产品具有准确、迅速、可靠等优点，安装简便、易于维护、土建工程小、不污染环境。
适用于发电厂、变电站容量在2MVA以上的大型油浸电力变压器以及电抗器等类似充油电气设备。
1、工作原理当变压器内部发生故障时，油箱内部压力急剧增加，引起瓦斯继电器跳闸，若变压器油起火，火灾探测器动作。
此时，若装置处于自动运行状态，装置立即启动；若装置处于手动运行状态，将[手动锁定/起动]开关置于[起动]位置，装置立即启动。
目录1.概述1.1装置工作原理 --------------------------------------------------------------------------------------------- (2)1.2装置适用范围及性能特点 ------------------------------------------------------------------------------ (2)1.3主要技术指标及参数 ------------------------------------------------------------------------------------ (3)1.4主要部件的作用及安装位置 -------------------------------------------------------------------------- (3)2.安装2.1 总则 ------------------------------------------------------------------------------------------------------ (4)2.2 设备安装 ------------------------------------------------------------------------------------------------- (4)2.2.1主要部件总体设置示意图 ----------------------------------------------------------------------- (4)2.2.2灭火柜安装 ----------------------------------------------------------------------------------------- (4)2.2.3管道安装 -------------------------------------------------------------------------------------------- (5)2.2.4断流阀安装 ----------------------------------------------------------------------------------------- (7)2.2.5温感火灾探测器安装 ----------------------------------------------------------------------------- (10)2.2.6电气安装 -------------------------------------------------------------------------------------------- (11)2.2.7管道组件 -------------------------------------------------------------------------------------------- (14)3.使用3.1总则 ------------------------------------------------------------------------------------------------------- (16)3.2投运前的检查 ------------------------------------------------------------------------------------------- (16)3.3投运 ------------------------------------------------------------------------------------------------------- (17)3.4启动和恢复 ---------------------------------------------------------------------------------------------- (18)4.维护4.1日常维护 ------------------------------------------------------------------------------------------------- (19)4.2注意事项 ------------------------------------------------------------------------------------------------- (19)4.3常见故障及排除方法 ---------------------------------------------------------------------------------- (20)1 概述油浸式变压器总是存在着发生火灾的危险。
油浸式变压器排油充氮灭火装置通用技术规范（范本）本规范对应的专用技术规范目录序号名称编号1 110KV变压器（单台容量50MV A及以下）排油充氮灭火装置500010596-012 220KV变压器（或500KV单相变压器，单台容量50～240MV A）500010596-02排油充氮灭火装置3 500KV变压器（单台容量大于240MV A以上）排油充氮灭火装500010596-03置油浸式变压器排油充氮灭火装置采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的表7项目单位技术差异表明确表示。
BMH-1A型排油—注氮式变压器灭火装置Fire Extinguish Equipment for BMH-1A Oil Draining and Nitrogen InjectingTransformer使用说明书USAGE SPECIFICATION保定天威电气成套设备有限公司BAODING TIANWEI ELECTRIC EQUIPMENT CO.,LTD天威成套设备公司简介:TIAN WEI ELECTRIC EQUIPMENT INTRODUCTION:保定天威成套设备有限公司隶属于保定天威集团有限公司。
成立日期2002年8月8日，是由原保定天威集团继电器厂、高压开关厂、电气控制设备厂经过新设合并，改制重组程的新型有限责任公司。
从根本上实现了人力、设备和技术等资源的优化组合，完善了多元投资的法人治理结构和现代管理制度，综合实力大为增强。
公司现在在岗员工526人，各类技术人员137余人，其中高级工程师8人，中级职称54人，初级职称36人，技师23人，公司占地面积6.5万平方米；注册资金1500万元，总资产8000万元，流动资金5000万元。
拥有国内先进的加工制造设备及精良的检测实验设备。
BAODING TIANWEI ELECTRIC EQUIPMENT CO.,LTD belongs to the BAODING TIANWEI GROUPCO.LTD. Founded in August 8,2002. It composed by the former BaoDing TianWei Relay Manufactory, High V oltage Switch Manufactory and Electric Control Equipment Manufactory. The company’s comprehensive strength was reinforced after the combination. In the company there are 526 employees and more than 137 technical staffs, in which 8 are senior engineers, 54 are middle post, 36 are junior post and 23 are artificers. The company occupies 6,5000 square meters land and have enrollment capital 15 million RMB, total capital 80 million RMB, active capital 50 million RMB. It have advantage manufacture equipment and test equipment.公司主要生产用于电力、铁路、矿山、冶金、建筑、化工、石油等行业的高、低压成套开关设备，电气控制设备，排油－注氮式变压器灭火装置，高压开关元件，保护及自动化继电器等。

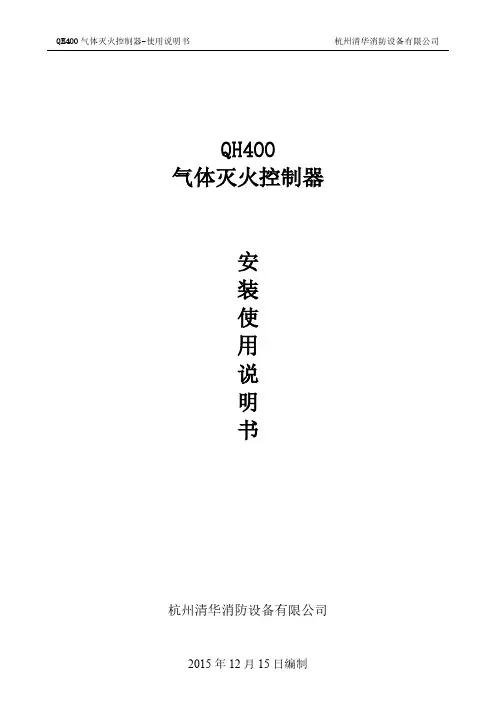

QH400气体灭火控制器安装使用说明书杭州清华消防设备有限公司目录一、产品简介1.1外观尺寸 (2)1.2主要技术参数 (2)二、工作原理 (2)三、操作使用说明3.1主控制面板 (3)3.2区域控制面板 (4)3.3报警声响 (6)3.4LCD显示 (6)3.5菜单操作 (7)四、安装调试4.1安装调试主菜单 (8)4.2火灾报警控制器设置 (10)4.3气体灭火系统联动控制设计 (11)五、外接线说明 (12)六、用户须知6.1一般故障处理 (12)6.2注意事项 (13)6.3维护 (13)6.4运输贮存 (13)6.5开箱检查 (13)一、产品简介QH400气体灭火控制器（简称灭火控制器），依据国标《GB16806-2006消防联动控制系统》的设计规范，并运用总线技术设计而成的新产品。
每个保护区使用输入或输出总线模块的设备有：声光警报器、气体释放警报器、现场紧急启停按钮和现场“自动/手动”状态选择按钮。
以及用来控制同一个保护区内的“现场联动设备”（这些设备，用来关闭保护区域的防火门、窗和防火阀，停止通风空调系统等）的输入输出模块。
在钢瓶室中，对应保护区用输出模块来控制阀启动，接口模块来监视“瓶头阀”的气体喷洒工作情况。
液晶显示屏来显示灭火控制器的初始化状态和运行内容（通信、启动、故障、反馈）；每个分区有独立的延时显示、状态指示等。
一套灭火控制器最多可同时保护4个灭火保护区（简称保护区）。
1.1外观尺寸1.2主要技术参数主电：AC220V，50HZ备电：2×DC12V，4.5AH容量：4区（可选）；探测器总数＜100点最大工作电流2A，正常工作电流＜200mA环境温度：0～40℃相对湿度：≤95％（40℃）重量：10Kg二、工作原理1、检测输出线路状态，包括：线路断线、短路、输出等状态信息。
2、扫描面板按键状态，记录各个状态,置相应标志。
3、接受总线数据，进入数据功能处理。
5、回路扫描，对回路上的设备进行检测。
油浸式变压器充氮灭火装置的使用摘要：油浸式变压器是发电厂、变配电站所的核心设备，它的运行状况直接关系到电力系统的供电质量。
因生产、安装、管理和使用寿命等原因，在运行过程中会经常出现故障。
变压器在运行中一旦出现故障，轻则引起用电中断，重则造成设备停运，甚至发生重大用电事故.因此分析油浸式变压器的故障是非常必要的。
关键词：油浸式；变压器；充氮灭火；使用；分析引言：目前，油浸式电力变压器在电力变压器中所占比重较大。
因此，积极开展油浸式变压器的故障监测工作，及时发现油浸式变压器的故障隐患，不但可以减少运行成本，延长设备寿命，而且能够预防油浸式变压器突发事故的发生，带来良好的社会和经济效益。
1.充氮灭火装置工作原理及主要部件1.1工作原理主变发生火灾后，充氮灭火装置检测到主变重瓦斯，火灾探测器即动作，自动打开快速排油阀以排出变压器顶部热油，同时控流阀（断流阀）关闭，隔离油枕，防止油枕内油外溢。
3s后，定时脱扣装置打开充氮阀，将一定压力和流量的氮气从本体油箱底部注人，将箱体内上「油层搅拌混合，以冷却并取代已经燃烧的表面油层，使燃烧的油温冷却到燃点以下，并将变压器油排放至事故油池内，使油箱内油面高度降至上铁扼附近，同时氮气覆盖在油表面，使表面氧含量达到最少，油火在最短时问内被扑灭。
1.2主要部件及作用一是控流阀（断流阀）：安装在本体气体继电器与油枕之间的水平管道上，可在变压器油箱破裂、溢油或发生火灾排油时自动切断补油管路。
二是火灾探测器：安装在变压器油箱顶部易着火部位，着火时触点动作接通。
三是消防柜（灭火柜）：安装在主变附近，是排油充氮的执行部件。
四是电气控制柜（箱）：安装在控制室（或保护小室）内，提供工作状态、信号指示、报警信号输出及启动控制。
设有转换开关、控制电源开关和手动启动按钮（或消防启动开关）。
五是交流空气开关：为消防柜内的加热器、照明提供交流电源。
2.油浸式变压器的常见故障及其划分油浸式电力变压器的故障通常被分为内部故障和外部故障2种。
排油—注氮灭火装置控制屏操作说明1.上电操作说明：1)控制屏总电源供电：检查测量控制屏两路输入电源均为DC220V无误后，打开标有1#电源投入和2#电源投入指示灯的面板，将两个标有额定电流为20A的断路器合上，电源指示灯亮（先合上哪个断路器，对应的电源指示灯亮；两路电源输入互为备用，一路电源断电后另一路电源自动切换后供电，对应的电源指示灯亮）。
2)信号回路供电：打开信号指示灯的面板，将标有额定电流为6A的断路器合上，信号回路供电完成。
2.转换开关操作说明：1)系统电源开关说明：将系统电源开关打到退出的位置，信号回路供电切断，系统为退出状态，系统退出信号指示灯亮；打到投入的位置，信号回路供电正常，系统投入信号指示灯亮。
2)方式选择开关说明：将方式选择开关打到“自动”位置，此时系统处在自动操作状态，手动启动按钮无效，当变压器探测器和重瓦斯继电器同时出现报警状态，系统自动排油，延时3~30S（可调节控制屏内时间继电器控制）后注氮；当方式选择开关打到手动位置时，系统需要按手动启动按钮完成排油注氮功能，自动功能无效，既此时如当变压器探测器和重瓦斯继电器出现报警状态，系统不会进行自动排油注氮。
3.装置工作说明：将控制屏内三个断路器合上，系统电源开关打到投入状态，方式选择开关打到“自动”状态后，装置开始在自动状态下运行。
控制屏信号动作说明：1）重瓦斯信号：变压器顶部重瓦斯气体继电器引出的常开接点，当接点闭合时，信号传输到控制屏，重瓦斯继电器动作信号灯亮，蜂鸣器报警。
2）探测器信号：探测器并联安装在变压器顶部或侧部，引出常开接点，当接点闭合时，信号传输到控制屏，探测器动作信号灯亮，蜂鸣器报警。
3）断（控）流阀信号：由控流阀引出常开接点，当控流阀关闭时，闭合信号传输到控制屏，断（控）流阀关闭信号灯亮。
4）排油信号：当重瓦斯信号和探测器信号同时传输到控制屏时，系统认定变压器已经处于非正常工作状态，需要进行灭火措施，控制屏向灭火箱发出排油信号，开启排油阀，排油阀开启信号灯亮，蜂鸣器报警。
目录1概述┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 2装置适用范围及性能特点┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2 3装置工作条件┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 4装置的结构特征、各部件安装位置及主要功能┄┄┄┄┄┄┄┄┄3 5装置的工作原理及主要技术参数┄┄┄┄┄┄┄┄┄┄┄┄┄┄4 6安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄6 7调试和投运┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄10 8例行维护试验┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄12 9附图及附件目录┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄161.概述油浸式变压器（以下简称：变压器）总是存在着发生火灾的危险。
由于短路、过电压等引起的变压器内部电弧使油品电离并分解出多种可燃气体，并使油箱内压迅速升高，当此压力超过油箱所能承受极限时，油箱薄弱处就会破裂，导致氧气进入与可燃气体混合，一旦遇明火或一定能量的电火花即刻爆炸起火，造成重大火灾事故。
DBM型变压器充氮灭火装置（以下简称：本装置），是针对上述变压器火灾事故的特征而开发生产的消防装置。
为能使用户正确使用本装置，根据该装置的主要功能、特性及实际使用状况，详细编写了安装使用说明书，作为用户和设计院在设计、安装、使用与维护时参照，务请详细阅读．．．．．．。
2.装置适用范围及性能特点2.1适用范围(1)新建电厂及变电站所使用的，容量超过10MVA以上的油浸变压器（包括单相变压器、组合变压器和三相一体式变压器）；(2)符合上述容量参数的在用变压器改造；(3)各种类似的充油电力设备，如电抗器等。
2.2性能特点(1)集火灾探测、报警、灭火系统于一身，装置启动后可立即灭火 ，防止火灾蔓延及复燃；(2)缩小火灾的损失范围（避免了水或含水介质对变压器造成的二次损坏）；(3)火灾时排去变压器顶部部分热油，同时切断油枕油路，防止“火上浇油”；(4)占地面积少，土建工作量小，结构紧凑，易于设计、选址及安装；(5)无需水源，不受地理条件限制，不污染环境；(6)既可用于室内，也可用于室外；(7)所使用介质价廉易补充采购。
BPZM-BDM-II型变压器排油注氮灭火装置说明书河北博为电气有限公司1.系统简介油浸电力变压器总是存在着发生火灾的危险。
无论是电力变压器铁芯产生的持续高温，还是由于短路、过电压等的内部电弧产生的高能放电引起的突发性短暂高温，只要能使变压器油的温度大于400℃，就会分解出各种可燃气体，变压器内部压力增大，一旦由于变压器内部超压造成其自身薄弱部位(如变压器瓷套管、器身焊缝、防爆口等处)破成裂口，使变压器油及产生的可燃气体一起从裂口中喷出，喷出的变压器油及可燃气体的混合物在与空气接触摩擦后，就产生火焰起火甚至爆炸，造成重大损失。
国家有关标准规定大型变压器必须配置灭火装置；另外数量众多的油浸变压器在工业、民用建筑群中应用，或许多容量较小，却处于经济发展的中心位置和政治、军事、交通有关的地域需要重点保护，也应配置灭火装置；在无人值守的变电站，对消防系统的要求也越来越高。
针对变压器故障的特点，我公司研制了BPZM-BDM-II变压器灭火装置。
排油注氮灭火装置（以下简称装置）是专门用于油浸变压器防护和灭火的一种新装置，弥补了当前水喷雾灭火系统及其他灭火系统不能预防火灾的不足。
装置具有防爆、防火、灭火的功能。
即为防止火灾危险的产生而开发的成套灭火装置。
此系列灭火装置不适用于变压器油箱外部和分接开关箱内部火源的灭火。
2．装置的特点与优点：2．1以防为主，消防结合。
限制内部故障引起火灾的损坏范围，可以有效的防止变压器破裂所产生的火灾；一旦着火，动作后可以立即灭火，灭火时间短，减少变压器火灾造成的损失。
2．2不用水或泡沫等灭火介质，免除了消防排水设计和相关设施，结构紧凑，易于安装，不受水源等地理环境限制，不会冻冰，阻塞。
2．3 属环保产品，该设备不对环境和变压器本身造成任何污染。
2．4 造价低，运行管理简单、维护方便，连续自动监视。
2．5 装置设计特殊机械结构，具有强的防震防误动能力。
3．产品概述3.1系统结构BPZM-BDM-II型排油注氮变压器灭火装置（图1），包括控制部分（图6）和灭火部分。
JBM充氮灭火装置操作规程
1.投运
1.1灭火柜内：把充氮重锤锁定插销拔出锁定孔;排油重锤锁定插销拔出锁定孔；两个重锤都架在支撑上（高位），合上灭火柜内空气开关；完全打开两氮气瓶主阀。
高压表指针大于8Mpa(低于8Mpa需要换氮气)，调整减压阀使低压表指针为0.8Mpa。
1.2控制箱：合上控制箱内空气开关，控制面板上只有“系统退出”红灯亮，将面板上的转换开关置于“手动”或“自动”位置，面板上只有“系统投入”“油阀关”三个绿灯亮。
2.启动
2.1当“自动/断开/手动/”三位选择开关置于“自动”状态时，变压器发生火灾，则装置将自动执行灭火动作。
2.2当选择开关置于“手动”状态时，变压器发生火灾，则需要运行人员确认火灾发生后，打开控制箱面板上的防护罩双手同时按下“手动启动”按钮保持5秒，本装置将立即执行灭火动作。
3．退出
3.1将控制箱面板上的转换开关转至断开位置，箱内的直流电源开关处于断开状态。
3.2将两氮气瓶主阀关闭。
3.3将排油重锤架在支撑块上并被机械锁定，即锁定插销插入锁定孔内（必须穿过重锤杆孔）。
3.4将充氮机构处在机械锁定状态，既锁定插销插入锁定孔内（必须穿过重锤孔内）。
KTH型油浸式电力变压器充氮灭火装置安装调试运行维护说明书莱芜科泰电力科技有限公司二零零七年十二月目录一、概述1、工作原理 (2)2、适用范围和运行环境 (2)3、技术指标和技术参数 (3)4、性能特点 (4)5、技术特点 (4)6、本装置的主要部件 (5)二、安装1、消防柜安装 (5)2、排油及充氮管道安装 (6)3、控流阀安装 (8)4、火灾探测器安装 (9)5、控制柜安装 (10)6、电缆敷设及接线 (10)三、调试 (13)四、投运 (16)五、维护1、日常维护 (16)2、功能校验 (17)3、注意事项 (17)4、常见故障及处理方法 (18)六、使用方法 (19)七、附图 (20)一、概述油浸式电力变压器是发电厂和变电站中最重要的设备之一，它总是存在着发生火灾的危险。
由于短路、过电压等引起变压器内部电弧使油温超过燃点，并分解出多种可燃气体，一旦内部超压造成油箱破裂，导致氧气进入，遇明火即刻点燃起火，造成重大灾害。
为了避免发生危险，我公司开发研制出了KTH型变压器充氮灭火装置。
它是在吸收国内外同类产品先进技术的基础上，研究开发出的一种新型消防成套装置，并且申请了实用新型专利，它与同类产品相比，从气路上设计了低泄高密阀（已申请专利），消除了向变压器慢性渗气的隐患。
本产品采用工业可编程控制器（PLC）控制，提高了产品的可靠性、安全性，功能也更强；氮气释放阀采用进口日本电动阀。
本产品具有准确、迅速、可靠等优点，安装简便、易于维护、土建工程小、不污染环境。
适用于发电厂、变电站容量在2MVA以上的大型油浸电力变压器以及电抗器等类似充油电气设备。
1、工作原理当变压器内部发生故障时，油箱内部压力急剧增加，引起瓦斯继电器跳闸，若变压器油起火，火灾探测器动作。
此时，若装置处于自动运行状态，装置立即启动；若装置处于手动运行状态，将[手动锁定/起动]开关置于[起动]位置，装置立即启动。
装置启动后，快速排油阀打开，将变压器油箱顶部热油迅速排出，释放压力，降低油位防止燃油溢出。
BET-ZDXF型排油充（注）氮式变压器灭火装置·使用说明书目录一、产品概述 (2)二、产品简介 (2)三、安装 (4)四、装置启动前的准备工作 (7)五、调试 (8)六、使用 (8)七、维护 (8)八、灭火装置后的恢复 (9)BET-ZDXF型排油注氮灭火装置·使用说明书一、产品概述电力油浸变压器消防的灭火介质和系统型式较多。
通常采用水喷雾灭火系统，中低压细水雾灭火系统，合成泡沫灭火系统等，但他们均是当变压器发生火灾后才动作的灭火设施，做不到“预防为主”，而排油充（注）氮装置是一种“预防为主、防消结合”的消防设施，具有经济、有效适用的特点。
目前已成为替代其他灭火设施的重要手段。
该产品自1989年由法国引进以来在我国已有16年的运行历史。
我公司在总结公司原有产品及国内同类产品的基础上，自行研制开发出新一代BET-ZDXF新型灭火装置。
新装置去掉了传统产品电磁机构和重锤连动的操作机构，改用了全新的军工级机电一体的操纵机构，具有动作准确、可靠。
有效避免了传统产品由于电磁机构拉杆轨道的腐蚀而造成重锤的卡死致使装置出现拒动、误动的产品缺陷。
同时还有效避免了原产品动作后无法继续使用，必须更换装置本身的部分元器件的缺陷，大大降低了产品的维护、保养等费用，使用寿命大大延长。
该产品具有如下突出特点：1、以防为主，防消结合。
可以有效防止油浸变压器爆裂所产生的火灾，避免重大损失，利于变压器安全运行。
2、不用水或泡沫等灭火介质，免除了消防排水设计和相关设施。
3、属环保产品，该设施不对环境和变压器本身造成任何污染。
4、造价低，运行管理简单、维护方便。
5、装置需有两个信号发生，与逻辑后立即灭火，排除误动的可能，灭火时间短；6、限制内部故障引起火灾的损坏范围，减少变压器火灾造成的损失；7、结构紧凑，易于安装；8、不受水源等地理环境限制，不会冻冰，阻塞；有效解决了我国华北、西北、东北等三北地区，因水资源缺乏而形成的“以水定所”的被动局面。
