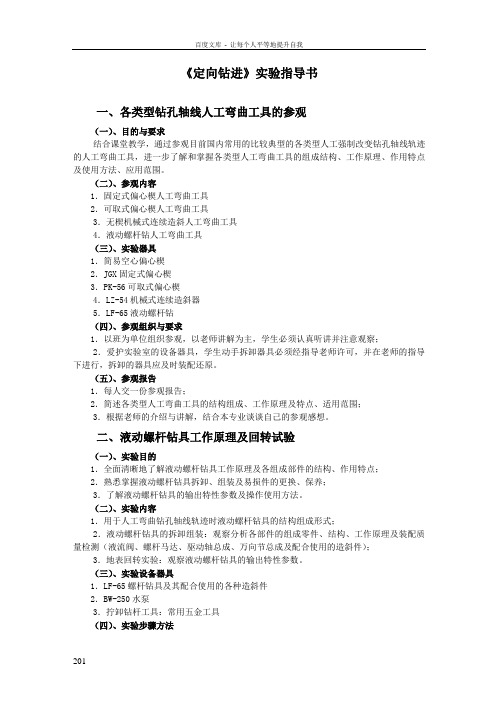

《定向钻进》实验指导书一、各类型钻孔轴线人工弯曲工具的参观（一）、目的与要求结合课堂教学，通过参观目前国内常用的比较典型的各类型人工强制改变钻孔轴线轨迹的人工弯曲工具，进一步了解和掌握各类型人工弯曲工具的组成结构、工作原理、作用特点及使用方法、应用范围。
（二）、参观内容1．固定式偏心楔人工弯曲工具2．可取式偏心楔人工弯曲工具3．无楔机械式连续造斜人工弯曲工具4．液动螺杆钻人工弯曲工具（三）、实验器具1．简易空心偏心楔2．JGX固定式偏心楔3．PK-56可取式偏心楔4．LZ-54机械式连续造斜器5．LF-65液动螺杆钻（四）、参观组织与要求1．以班为单位组织参观，以老师讲解为主，学生必须认真听讲并注意观察；2．爱护实验室的设备器具，学生动手拆卸器具必须经指导老师许可，并在老师的指导下进行，拆卸的器具应及时装配还原。
（五）、参观报告1．每人交一份参观报告；2．简述各类型人工弯曲工具的结构组成、工作原理及特点、适用范围；3．根据老师的介绍与讲解，结合本专业谈谈自己的参观感想。
二、液动螺杆钻具工作原理及回转试验（一）、实验目的1．全面清晰地了解液动螺杆钻具工作原理及各组成部件的结构、作用特点；2．熟悉掌握液动螺杆钻具拆卸、组装及易损件的更换、保养；3．了解液动螺杆钻具的输出特性参数及操作使用方法。
（二）、实验内容1．用于人工弯曲钻孔轴线轨迹时液动螺杆钻具的结构组成形式；2．液动螺杆钻具的拆卸组装：观察分析各部件的组成零件、结构、工作原理及装配质量检测（液流阀、螺杆马达、驱动轴总成、万向节总成及配合使用的造斜件）；3．地表回转实验：观察液动螺杆钻具的输出特性参数。
（三）、实验设备器具1．LF-65螺杆钻具及其配合使用的各种造斜件2．BW-250水泵3．拧卸钻杆工具：常用五金工具（四）、实验步骤方法1．观察液动螺杆钻具的总体结构组成以及在人工弯曲钻孔轴线轨迹时造斜件的装配形式；2．拆卸螺杆钻具，观察分析各部件的结构、工作原理。
《岩土钻掘工程学》课程教学大纲（2013年修订，58学时）该课程是一门实践性非常强的主干专业本课程。
因此，该课程教学分三大部分：课堂（理论）教学46学时、伴随课堂教学的实验教学12学时、实训教学（课堂教学前的教学实习3周、课堂教学后的生产实习7周，课外执行）。
本大纲主要针对课堂教学和实验教学部分。
一、课程的性质与任务1、性质：专业课2、目的和任务：本课程主要讲述钻探过程中的的基本工艺原理、各主要钻进方法的工艺技术及保证钻探质量的各种工艺原理及方法。
通过本课程教学，使学生全面掌握钻探过程中的基本工艺原理，基本掌握各种工艺方法。
通过实践教学环节使学生掌握一个机台的基本组成情况（人员及技术力量、设备、钻具、仪器、材料等）。
从生产技能上讲应具有能组织一个机台生产的能力，具有一个熟练班长的基本技能。
从技术水平上讲，应对一个矿区的钻探生产起到一个工程师的作用，应能根据地质、岩层等情况和地质要求进行整个矿区的钻探工艺设计和钻探施工管理，保证钻探六大质量指标全面完成。
二、课程的基本内容：第一章绪论第1节岩土钻掘工程的发展和应用第2节钻进的基本过程第3节钻进方法分类第二章岩土的物理力学性质及其破碎机理第1节岩石的物理力学性质概述第2节外载作用下岩石的应力状态第3节岩石在外载作用下的破碎机理第4节岩石的可钻性指标及坚固性系数第三章钻掘设备及管具第1节钻机第2节钻塔第3节泵及钻井液处理装置第4节空气压缩机第5节钻杆及套管第四章回转钻进钻头与工艺第1节钻进效果指标及钻进规程参数间的关系第2节硬质合金钻进碎岩过程及钻进工艺第3节金刚石钻进碎岩过程及钻进工艺第4节牙轮钻进碎岩过程及钻进工艺第5节钢粒钻进碎岩过程及钻进工艺第6节全面钻头及其钻进工艺第五章冲击、振动载荷作用下的钻进技术第1节概述第2节冲击碎岩机理第3节冲击回转概述第4节液动冲击器及其原理第5节气动潜孔锤原理第6节冲击回转钻头第7节冲击回转钻进规程第8节钢丝绳冲击钻井第9节振动及声波钻井第六章钻井液第1节钻井液的功用与分类第2节泥浆性能及其测试方法第3节造浆粘土与处理剂第4节钻井泥浆配方设计第5节无粘土与气体型钻井液第6节钻井液的循环与固控第七章护壁堵漏第1节复杂地层分类及治理方法综述第2节井壁稳定性及漏涌地层分析第3节水泥护壁堵漏第4节化学浆材及特殊护壁堵漏工艺第八章钻孔弯曲与防治第1节钻孔弯曲及其危害第2节钻孔弯曲的原因及规律第3节钻孔弯曲度测量及仪器第4节钻孔轨迹的描述方法第5节钻孔弯曲的预防与纠正第九章钻探取样第1节钻探取样概述第2节常用取心工具及方法第3节绳索取心工具第4节反循环钻进取心第5节水平井钻进取心钻具第6节岩粉采集和岩样补取第7节特种取心技术三、课程的基本要求注重基础性、系统性和实用性，突出理论联系实际和工程理念。
