热继电器的结构及工作原理图解

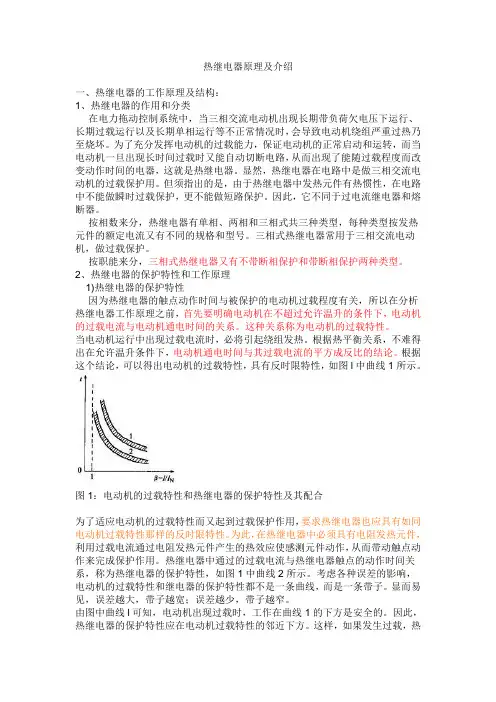

热继电器原理及介绍一、热继电器的工作原理及结构：1、热继电器的作用和分类在电力拖动控制系统中，当三相交流电动机出现长期带负荷欠电压下运行、长期过载运行以及长期单相运行等不正常情况时，会导致电动机绕组严重过热乃至烧坏。

为了充分发挥电动机的过载能力，保证电动机的正常启动和运转，而当电动机一旦出现长时间过载时又能自动切断电路，从而出现了能随过载程度而改变动作时间的电器，这就是热继电器。

显然，热继电器在电路中是做三相交流电动机的过载保护用。

但须指出的是，由于热继电器中发热元件有热惯性，在电路中不能做瞬时过载保护，更不能做短路保护。

因此，它不同于过电流继电器和熔断器。

按相数来分，热继电器有单相、两相和三相式共三种类型，每种类型按发热元件的额定电流又有不同的规格和型号。

三相式热继电器常用于三相交流电动机，做过载保护。

按职能来分，三相式热继电器又有不带断相保护和带断相保护两种类型。

2、热继电器的保护特性和工作原理1)热继电器的保护特性因为热继电器的触点动作时间与被保护的电动机过载程度有关，所以在分析热继电器工作原理之前，首先要明确电动机在不超过允许温升的条件下，电动机的过载电流与电动机通电时间的关系。

这种关系称为电动机的过载特性。

当电动机运行中出现过载电流时，必将引起绕组发热。

根据热平衡关系，不难得出在允许温升条件下，电动机通电时间与其过载电流的平方成反比的结论。

根据这个结论，可以得出电动机的过载特性，具有反时限特性，如图l中曲线1所示。

图1：电动机的过载特性和热继电器的保护特性及其配合为了适应电动机的过载特性而又起到过载保护作用，要求热继电器也应具有如同电动机过载特性那样的反时限特性。

为此，在热继电器中必须具有电阻发热元件，利用过载电流通过电阻发热元件产生的热效应使感测元件动作，从而带动触点动作来完成保护作用。

热继电器中通过的过载电流与热继电器触点的动作时间关系，称为热继电器的保护特性，如图1中曲线2所示。

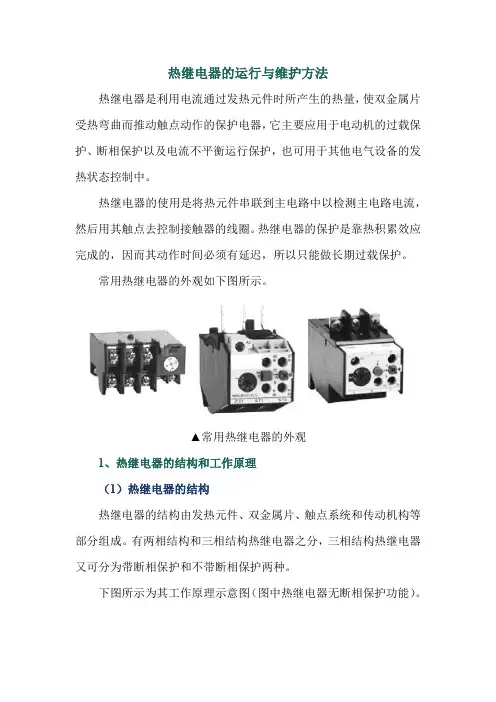

热继电器的运行与维护方法热继电器是利用电流通过发热元件时所产生的热量，使双金属片受热弯曲而推动触点动作的保护电器，它主要应用于电动机的过载保护、断相保护以及电流不平衡运行保护，也可用于其他电气设备的发热状态控制中。

热继电器的使用是将热元件串联到主电路中以检测主电路电流，然后用其触点去控制接触器的线圈。

热继电器的保护是靠热积累效应完成的，因而其动作时间必须有延迟，所以只能做长期过载保护。

常用热继电器的外观如下图所示。

▲常用热继电器的外观1、热继电器的结构和工作原理（1）热继电器的结构热继电器的结构由发热元件、双金属片、触点系统和传动机构等部分组成。

有两相结构和三相结构热继电器之分，三相结构热继电器又可分为带断相保护和不带断相保护两种。

下图所示为其工作原理示意图（图中热继电器无断相保护功能）。

▲热继电器工作原理示意图①发热元件由电阻丝制成，使用时它与主电路串联（或通过电流互感器）；当电流通过热元件时，热元件对双金属片进行加热，使双金属片受热弯曲。

①双金属片双金属片是热继电器的核心部件，由两种热膨胀系数不同的合金材料辗压而成，当它受热膨胀时，会因膨胀系数不同而向膨胀系数小的一侧弯曲。

①传动机构和触点传动机构的作用是提高热继电器触点动作的灵敏性，并完成信号的输出。

由示意图可以看出，发热元件弯曲变形推动导板，当导板形成达到一定程度时会使弹簧片构成的机械机构快速动作，带动触点动作，避免了小的机械位移无限迫近状态的出现。

（2）工作原理电动机工作时，其工作电流（或经电流互感器变换后的二次电流）将流过热继电器的热元件。

当电动机电流未超过额定电流时，双金属片自由端弯曲的程度（位移）不足以触及动作机构，因此热继电器不会工作；当电流超过额定电流时，双金属片自由端弯曲的位移将随着时间的积累而增加，最终将触及动作机构而使热继电器动作。

由于双金属片弯曲的速度与电流大小有关，电流越大，弯曲的速度越快，动作时间就越短，反之，时间就越长，这种特性称为反时限特性。

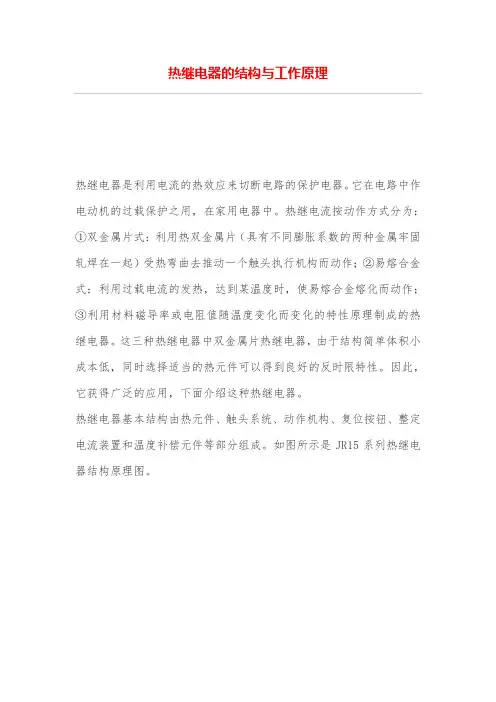

热继电器的结构与工作原理热继电器是利用电流的热效应来切断电路的保护电器。

它在电路中作电动机的过载保护之用，在家用电器中。

热继电流按动作方式分为：①双金属片式：利用热双金属片（具有不同膨胀系数的两种金属牢固轧焊在一起）受热弯曲去推动一个触头执行机构而动作；②易熔合金式：利用过载电流的发热，达到某温度时，使易熔合金熔化而动作；③利用材料磁导率或电阻值随温度变化而变化的特性原理制成的热继电器。

这三种热继电器中双金属片热继电器，由于结构简单体积小成本低，同时选择适当的热元件可以得到良好的反时限特性。

因此，它获得广泛的应用，下面介绍这种热继电器。

热继电器基本结构由热元件、触头系统、动作机构、复位按钮、整定电流装置和温度补偿元件等部分组成。

如图所示是JR15系列热继电器结构原理图。

图1 热继电器的结构与工作原理：1-主双金属片；2-电阻丝；3-导板；4--补偿双金属片；5-螺钉；6-推杆；7-静触头；8-动触头；9-复位按钮；10-调节凸轮；11-弹簧热元件共有两块，是热继电器的主要部分，它是由双金属片1、2及围绕的双金属片外面的电阻丝组成。

双金属片是由两种热膨胀系数不同的金属片焊合而成。

使用时将电阻丝直接串接在异步电动机的两相电路上。

常闭触头8与9接于电动机控制电路的接触器线圈支路上。

当电动机绕组因过载引起过电流时，并经一定时间后，发热元件所产生的热量足使双金属片1和2弯曲，并推动导板5向右移动一定距离，导板5又推动温度补偿片6与杠杆7，使动触头8与静触头9分开，从而使电动机线路接触器断电释放，将电源切除起到保护作用。

电源切断后，热继电器开始冷却，过一段时间双金属恢复原状，于是触头8在弹簧13的使用下，自动复位与触头9闭合。

这种热继电器也可用手动复位。

这时只要将螺钉10拧出到一定位置，使触头8的转动超过一定角度，在此情况下，即使双金属片冷却，触头8也不能自动复位，必须采用手动。

即按下复位按纽11使触头8变位，这在某种要求故障未被排除而防止电动机再行起动的场合是必须的。

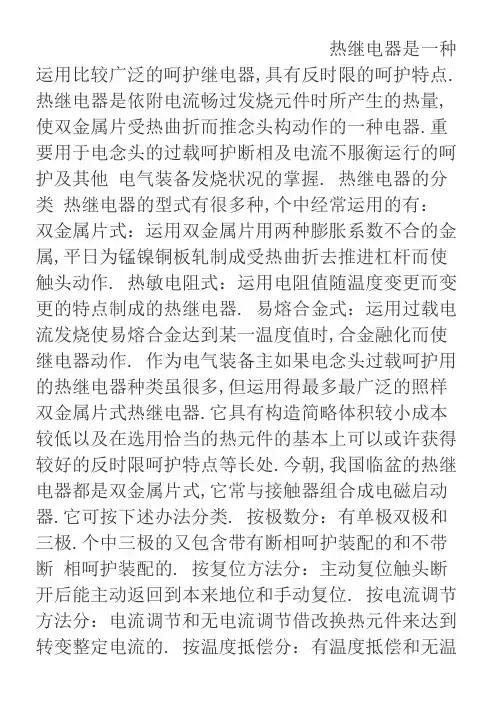

热继电器是一种运用比较广泛的呵护继电器,具有反时限的呵护特点. 热继电器是依附电流畅过发烧元件时所产生的热量,使双金属片受热曲折而推念头构动作的一种电器.重要用于电念头的过载呵护断相及电流不服衡运行的呵护及其他电气装备发烧状况的掌握. 热继电器的分类热继电器的型式有很多种,个中经常运用的有：双金属片式：运用双金属片用两种膨胀系数不合的金属,平日为锰镍铜板轧制成受热曲折去推进杠杆而使触头动作. 热敏电阻式：运用电阻值随温度变更而变更的特点制成的热继电器. 易熔合金式：运用过载电流发烧使易熔合金达到某一温度值时,合金融化而使继电器动作. 作为电气装备主如果电念头过载呵护用的热继电器种类虽很多,但运用得最多最广泛的照样双金属片式热继电器.它具有构造简略体积较小成本较低以及在选用恰当的热元件的基本上可以或许获得较好的反时限呵护特点等长处.今朝,我国临盆的热继电器都是双金属片式,它常与接触器组合成电磁启动器.它可按下述办法分类. 按极数分：有单极双极和三极.个中三极的又包含带有断相呵护装配的和不带断相呵护装配的. 按复位方法分：主动复位触头断开后能主动返回到本来地位和手动复位. 按电流调节方法分：电流调节和无电流调节借改换热元件来达到转变整定电流的. 按温度抵偿分：有温度抵偿和无温度抵偿. 按掌握触点分：带常闭触点触点动作前是闭合的带常闭和常开触点.触点的构造情势有：转换触点桥式双断点等.热继电器的构造及工作道理热继电器是用于电念头或其它电气装备.电气线路的过载呵护的呵护电器.电念头在现实运行中,如拖动临盆机械进行工作进程中,若机械消失不正常的情形或电路平常使电念头碰到过载,则电念头转速降低.绕组中的电流将增大,使电念头的绕组温度升高.若过载电流不大且过载的时光较短,电念头绕组不超出许可温升,这种过载是许可的.但若过载时光长,过载电流大,电念头绕组的温升就会超出许可值,使电念头绕组老化,缩短电念头的运用寿命,轻微时甚至会使电念头绕组销毁.所以,这种过载是电念头不克不及推却的.热继电器就是运用电流的热效应道理,在消失电念头不克不及推却的过载时割断电念头电路,为电念头供给过载呵护的呵护电器.热继电器工作道理示意图如图1图1 热继电器工作道理示意图1——热元件,2——双金属片,3——导板,4——触点热继电器的构造如图2所示.图1 热继电器构造示意图图中：1——电流调节凸轮,2——片簧（2a,2b）,3——手动复位按钮,4——弓簧片,5——主金属片,6——外导板,7——内导板,8——常闭静触点,9——动触点,10——杠杆,11——常开静触点（复位调节螺钉）,12——抵偿双金属片,13——推杆,14——连杆,15——压簧运用热继电器对电念头进行过载呵护时,将热元件与电念头的定子绕组串联,将热继电器的常闭触头串联在交换接触器的电磁线圈的掌握电路中,并调节整定电流调节旋钮,使人字形拨杆与推杆相距一恰当距离.当电念头正常工作时,经由过程热元件的电流即为电念头的额定电流,热元件发烧,双金属片受热后曲折,使推杆刚好与人字形拨杆接触,而又不克不及推进听字形拨杆.常闭触头处于闭合状况,交换接触器保持吸合,电念头正常运行.若电念头消失过载情形,绕组中电流增大,经由过程热继电器元件中的电流增大使双金属片温度升得更高,曲折程度加大,推进听字形拨杆,人字形拨杆推进常闭触头,使触头断开而断开交换接触器线圈电路,使接触器释放.割断电念头的电源,电念头泊车而得到呵护.热继电器其它部分的感化如下：人字形拨杆的左臂也用双金属片制成,当情形温度产生变更时,主电路中的双金属片会产生必定的变形曲折,这时人字形拨杆的左臂也会产生同偏向的变形曲折,从而使人字形拨杆与推杆之间的距离根本保持不变,包管热继电器动作的精确性.这种感化称温度抵偿感化.螺钉8是常闭触头复位方法调节螺钉.当螺钉地位靠左时,电念头过载后,常闭触头断开,电念头泊车后,热继电器双金属片冷却复位.常闭触头的动触头在弹簧的感化下会主动复位.此时热继电器为主动复位状况.将螺钉逆时针扭转向右调到必定地位时,若这时电念头过载,热继电器的常闭触头断开.其动触头将摆到右侧一新的均衡地位.电念头断电泊车后,动触头不克不及复位.必须按动复位按钮后动触头方能复位.此时热继电器为手动复位状况.若电念头过载是故障性的,为了防止再次随意马虎地起动电念头,热继电器宜采取手动复位方法.若要将热继电器由手动复位方法调至主动复位方法,只需将复位调节螺钉顺时针旋进至恰当地位即可.有些型号的热继电器还具有断相呵护功效.其构造示意图如图3所示：图3 差动式断相呵护装配示意图（a）通电前,（b）三相通有额定电流,（c）三相均衡过载,（d）一相断电故障热继电器的断相呵护功效是由内.外推杆构成的差动放大机构供给的.当电念头正常工作时,经由过程热继电器热元件的电流正常,表里两推杆均向前移至恰当地位.当消失电源一相断线而造成缺相时,该相电流为零,该相的双金属片冷却复位,使内推杆向右移动,另两相的双金属片因电流增大而曲折程度增大,使外推杆更向左移动,因为差动放大感化,在消失断相故障后很短的时光内就推进常闭触头使其断开,使交换接触器释放,电念头断电泊车而得到呵护.热继电器的用处和型式一.热继电器用处热继电器是在经由过程电流时依附发烧元件所产生的热量而动作的一种低压电器,重要用于电念头的过载呵护及其它电气装备发烧状况的掌握,有些型号的热继电器还具有断相及电流不服衡运行的呵护.二.热继电器型式热继电器的型号较多,但罕有的有：1.双金属片式运用两种膨胀系数不合的金属（平日为锰镍和铜板）辗压抑成的双金属片受热曲折去推进扛杆,从而带触头动作.2.热敏电阻式运用电阻值随温度变更而变更的特点制成的热继电器.3.易熔合金式运用过载电流的热量使易熔合金达到某一温度值时,合金融化而使继电器动作.在上述三种型式中,以双金属片热继电器运用最多,并且常与接触器构成磁力起动器继电器的感化继电器是具有隔离功效的主动开关元件,广泛运用于遥控.遥测.通信.主动掌握.机电一体化及电力电子装备中,是最重要的掌握元件之一.继电器一般都有能反应必定输入变量（如电流.电压.功率.阻抗.频率.温度.压力.速度.光等）的感应机构（输入部分）;有能对被控电路实现“通”.“断”掌握的履行机构（输出部分）;在继电器的输入部分和输出部分之间,还有对输入量进行耦合隔离,功效处理和对输出部分进行驱动的中央机构（驱动部分）.作为掌握元件,归纳分解起来,继电器有如下几种感化：1.扩展掌握规模.例如,多触点继电器掌握旌旗灯号达到某必定值时,可以按触点组的不合情势,同时换接.开断.接通多路电路.2.放大.例如,敏锐型继电器.中央继电器等,用一个很渺小的掌握量,可以掌握很大功率的电路.3.分解旌旗灯号.例如,当多个掌握旌旗灯号按划定的情势输入多绕组继电器时,经由比较分解,达到预定的掌握后果.4.主动.遥控.监测.例如,主动装配上的继电器与其他电器一路,可以构成程序掌握线路,从而实现主动化运行继电器的界说.分类.定名一.继电器的界说1.继电器的界说继电器:当输入量(或鼓励量)知足某些划定的前提是能在一个或多个电器输出电路中产生跃变的一种器件2.继电器的继电特点继电器输出入量和输出量之间在全部变更进程中的互相关系成为继电器的继电特点或掌握特点.用x暗示输入回路量,y暗示输出回路的输出量,如图1所示.当输出量x 持续变更到必定量xa时,输出量y产生跃变,有0增长到ya值,则是输入量持续增长,是输出保持不变.相反,当削减到xb是,y又忽然由ya削减到0. xa被称为继电器的动作值,xb被称为继电器的释放值,ya等于继电器的负载.此主题相干图片如下：图1 继电器的继电特点二.继电器的分类1.按继电器的工作道理或构造特点分类（1）电磁继电器：运用输入电路内点路在电磁铁铁芯与衔铁间产生的吸力感化而工作的一种电气继电器.•直流电磁继电器：输入电路中的掌握电流为直流的电磁继电器.•交换电磁继电器：输入电路中的掌握电流为交换的电磁继电器.•磁保持继电器：运用永远磁铁或具有很高剩磁特点的铁芯,是电磁继电器的衔铁在其线圈断点后仍能保持在线圈通电时的地位上的继电器.（2）固体继电器：指电子元件实行其功效而无机械活动构件的,输入和输出隔离的一种继电器.（3）温度继电器：当外界温度达到给定值时而动作的继电器.（4）舌簧继电器：运用密封在管内,具有触电簧片和衔铁磁路双重感化的舌簧的动作来开,闭或转换线路的继电器.•干簧继电器：舌簧管内的介质的介质为真空,空气或某种惰性气体,即具有干式触点的舌簧继电器.•湿簧继电器：舌簧片和触电均密封在管内,并经由过程管底水银槽中水银的毛细感化,而使水银膜潮湿触点的舌簧继电器.•剩簧继电器：由剩簧管或有干簧关于一个或多个剩磁零件构成的自保持干簧继电器.•舌簧管：同理舌簧管有干簧管,湿簧管,剩簧管三种类型.（5）时光继电器：当加上或除去输入旌旗灯号时,输出部分需延时或限时到划定的时光才闭合或断开其被控线路的继电器.•电磁时光继电器：当线圈加上旌旗灯号后,经由过程减缓电磁铁的磁场变更尔后的延时的时光继电器.•电子时光继电器：由分立元件构成的电子延时线路所构成的时光继电器,或由固体延时线路构成的时光继电器.•混杂式时光继电器：由电子或固体延时线路和电磁继电器组合构成的时光继电器.（6）高频继电器：用于切换高频,射频线路而具有最小损耗的继电器.（7）极化继电器：有极化磁场与掌握电流畅过掌握线圈所产生的磁场分解感化而动作的继电器.继电器的动作偏向取决于掌握线圈中流过的的电流偏向.•二地位极化继电器：继电器线圈通电时,衔铁按线圈电流偏向被吸向左边或右边的地位,线圈断电后,衔铁不返回.•二地位偏倚筹划继电器：继电器线圈断电时,衔铁恒靠在一边;线圈通电时,衔铁被吸向另一边.•三地位极化继电器：继电器线圈通电时,衔铁按线圈电流偏向被吸向左边或右边的地位;线圈断电后,老是返回到中央地位.（8）其他类型的继电器：如光继电器, 声继电器,热继电器,内心式继电器,霍尔效应继电器,差动继电器等.。

热继电器的结构与工作原理热继电器是利用电流的热效应来切断电路的保护电器。

它在电路中作电动机的过载保护之用，在家用电器中。

热继电流按动作方式分为：①双金属片式：利用热双金属片（具有不同膨胀系数的两种金属牢固轧焊在一起）受热弯曲去推动一个触头执行机构而动作；②易熔合金式：利用过载电流的发热，达到某温度时，使易熔合金熔化而动作；③利用材料磁导率或电阻值随温度变化而变化的特性原理制成的热继电器。

这三种热继电器中双金属片热继电器，由于结构简单体积小成本低，同时选择适当的热元件可以得到良好的反时限特性。

因此，它获得广泛的应用，下面介绍这种热继电器。

热继电器基本结构由热元件、触头系统、动作机构、复位按钮、整定电流装置和温度补偿元件等部分组成。

如图所示是JR15系列热继电器结构原理图。

图1 热继电器的结构与工作原理：1-主双金属片；2-电阻丝；3-导板；4--补偿双金属片；5-螺钉；6-推杆；7-静触头；8-动触头；9-复位按钮；10-调节凸轮；11-弹簧热元件共有两块，是热继电器的主要部分，它是由双金属片1、2及围绕的双金属片外面的电阻丝组成。

双金属片是由两种热膨胀系数不同的金属片焊合而成。

使用时将电阻丝直接串接在异步电动机的两相电路上。

常闭触头8与9接于电动机控制电路的接触器线圈支路上。

当电动机绕组因过载引起过电流时，并经一定时间后，发热元件所产生的热量足使双金属片1和2弯曲，并推动导板5向右移动一定距离，导板5又推动温度补偿片6与杠杆7，使动触头8与静触头9分开，从而使电动机线路接触器断电释放，将电源切除起到保护作用。

电源切断后，热继电器开始冷却，过一段时间双金属恢复原状，于是触头8在弹簧13的使用下，自动复位与触头9闭合。

这种热继电器也可用手动复位。

这时只要将螺钉10拧出到一定位置，使触头8的转动超过一定角度，在此情况下，即使双金属片冷却，触头8也不能自动复位，必须采用手动。

即按下复位按纽11使触头8变位，这在某种要求故障未被排除而防止电动机再行起动的场合是必须的。

热继电器原理及介绍一、热继电器的工作原理及结构：1、热继电器的作用和分类在电力拖动控制系统中，当三相交流电动机出现长期带负荷欠电压下运行、长期过载运行以及长期单相运行等不正常情况时，会导致电动机绕组严重过热乃至烧坏。

为了充分发挥电动机的过载能力，保证电动机的正常启动和运转，而当电动机一旦出现长时间过载时又能自动切断电路，从而出现了能随过载程度而改变动作时间的电器，这就是热继电器。

显然，热继电器在电路中是做三相交流电动机的过载保护用。

但须指出的是，由于热继电器中发热元件有热惯性，在电路中不能做瞬时过载保护，更不能做短路保护。

因此，它不同于过电流继电器和熔断器。

按相数来分，热继电器有单相、两相和三相式共三种类型，每种类型按发热元件的额定电流又有不同的规格和型号。

三相式热继电器常用于三相交流电动机，做过载保护。

按职能来分，三相式热继电器又有不带断相保护和带断相保护两种类型。

2、热继电器的保护特性和工作原理1)热继电器的保护特性因为热继电器的触点动作时间与被保护的电动机过载程度有关，所以在分析热继电器工作原理之前，首先要明确电动机在不超过允许温升的条件下，电动机的过载电流与电动机通电时间的关系。

这种关系称为电动机的过载特性。

当电动机运行中出现过载电流时，必将引起绕组发热。

根据热平衡关系，不难得出在允许温升条件下，电动机通电时间与其过载电流的平方成反比的结论。

根据这个结论，可以得出电动机的过载特性，具有反时限特性，如图l中曲线1所示。

图1：电动机的过载特性和热继电器的保护特性及其配合为了适应电动机的过载特性而又起到过载保护作用，要求热继电器也应具有如同电动机过载特性那样的反时限特性。

为此，在热继电器中必须具有电阻发热元件，利用过载电流通过电阻发热元件产生的热效应使感测元件动作，从而带动触点动作来完成保护作用。

热继电器中通过的过载电流与热继电器触点的动作时间关系，称为热继电器的保护特性，如图1中曲线2所示。

热继电器热继电器是利用电流的热效应原理来切断电路的保护电器。

电动机在运行中常会遇到过载情况，但只要过载不严重，绕组不超过允许温升，这种过载是允许的。

但如果过载情况严重、时间长，则会加速电动机绝缘的老化，甚至烧毁电动机。

热继电器就是专门用来对连续运行的电动机实现过载及断相保护，以防电动机因过热而烧毁的一种保护电器。

1.热继电器的结构与工作原理热继电器主要由热元件、双金属片和触头等组成，其结构示意图如图所示。

热元件由发热电阻丝做成。

双金属片由两种不同热膨胀系数的金属辗压而成，当双金属片受热时，会出现弯曲变形。

使用时，热元件3串接在电动机定子绕组中，电动机绕组电流即为流过热元件的电流。

当电动机正常运行时，热元件产生的热量虽能使双金属片2弯曲，但还不足以使继电器动作；当电动机过载时，热元件产生的热量增大，使双金属片变形弯曲位移增大，经过一定时间后，双金属片弯曲到推动导板4，并经过补偿双金属片5与推杆将触头9和6分开，触头9和6为热继电器串于接触器线圈回路的常闭触头，断开后使接触器失电，接触器的常开触头将电动机与电源断开，起到保护电动机的作用。

热继电器动作后，一般不能自动复位，要等双金属片冷却后，按下复位按钮10才能复位。

调节旋钮11是一个偏心轮，它与支撑件12构成一个杠杆，13是一压簧转动偏心轮，改变它的半径即可改变补偿双金属片5与导板4的接触距离，因而达到调节整定动作电流的目的。

此外，靠调节复位螺钉8来改变常开触头7的位置，使热继电器能工作在手动复位和自动复位两种工作状态。

下图所示为JR36系列热继电器的外形结构，下图所示为热继电器的图形及文字符号。

由于发热元件具有热惯性，所以热继电器在电路中不能用于瞬时过载保护，更不能做短路保护，主要用作电动机的长期过载保护。

2.带断相保护的热继电器带断相保护的热继电器主要是应用于三角形接法的三相异步电动机。

三相异步电动机的一相接线松开或一相熔丝断开，都会造成三相异步电动机烧坏。

（a）实物照片 (b)符号
图4318热继电器
图4318所示是JRS5型热继电器、符号。

热继电器主要用于电动机的过载保护、断相保护、电流不平衡运行的保护及其他电气设备发热状态的控制。

热继电器有多种结构形式，常用的是双金属片结构，即由两种不同膨胀系数的金属片制成，一端固定，另一端为自由端。

图4319所示是热继电器结构原理，它主要由热元件（主双金属片）、动作机构、触头系统、电流整定装置、复位机构和温度补偿元件等组成。

主双金属片2与加热元件3串接在接触器负载端（电动机电源端）的主回路中，当电动机过载时，主双金属片受热弯曲，推动导板4，并通过补偿双金属片5与推杆1将触头9和6（即串接在接触器线圈回路的热继电器动断触头）分开，从而切断主回路，保护电动机。

热继电器上标有整定电流值。

整定电流是指热继电器连续工作而不动作的最大电流。

超过整定电流，热继电器将动作。

调节旋钮11与支撑件12构成一个杠杆，调节它即可调节补偿双金属片5与导板4的接触距离，从而调节整定电流。

调节复位螺钉8，使触头7改变位置，可使热继电器工作在自动复位(触头动作后能自动返回原来位置)或手动复位状态。

调成手动复位时，在故障排除后，要按下按钮10，才能使触头9恢复与触头6接触的位置。

图4319热继电器结构原理
1－推杆 2－主双金属片 3－发热元件 4－导板 5－补偿双金属片 6－动断静触头
7－动合静触头 8－复位螺钉 9－动触点 10－按钮 11－调节旋钮 12－支撑件 13－压簧。

热继电器工作原理热继电器是一种电气保护元件。

它是利用电流的热效应来推进动作机构使触头闭合或断开的保护电器，主要用于电动机的过载保护、断相保护、电流不均衡保护以及其余电气设施发热状态时的控制。

热继电器的工作原理由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。

当热元件中通过的电流超出其额定值而过热时，因为双金属片的上边一层热膨胀系数小，而下边的大，使双金属片受热后向上曲折，致使扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。

触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，进而切断电动机的主电路。

热继电器的基本构造包含加热元件、主双金属片、动作机构和触头系统以及温度赔偿元件。

热继电器的种类热继电器的种类好多，常用的有JR0、 JR16、 JR16B、 JRS和 T 系列。

热继电器的型号及含义以 JR 系列热继电器为例，型号含义以下：沟通接触器在电气设施应用中，为了控制较大电流的通断，需用一种拥有很好灭弧能力的开关，这就是沟通接触器。

沟通接触器是用来屡次控制接通或断开沟通主电路的自动控制电器，它不同于刀开关这种手动切换电器，它拥有手动切换电器所不可以实现的遥控功能，并拥有必定的断流作、工作靠谱和性能稳固等长处。

沟通接触器的构造接触器主要由电磁机构、触点系统和灭弧装置等主要零件构成。

电磁机构包含吸引线圈、静死心和动死心，动死心与动触点相联。

触头分为主触头和协助触头，主触头用于通断电流较大的主电路，体积较大，一般由三对常开触头构成；协助触头用于通断电流较小的控制电路，体积较小，一般由两对常开触头和两对常闭触头构成。

所谓触头的常开和常闭，是指接触器未通电动作前触头的原始状态。

沟通接触器的型号及含义以 CJ 系列接触器为例，型号含义以下：沟通接触器的工作原理当吸引线圈两头施加额定电压时，产生电磁力，将动死心 ( 上死心 ) 吸下，动死心带动动触点一同下移，使动合触点闭合接通电路，动断触点断开切断电路，当吸引线圈断电时，死心失去电磁力，动死心在复位弹簧的作用下复位，触点系统恢复常态。
