第三节坡屋顶构造第三节坡屋顶构造一、坡屋顶的组成1．承重结构2．屋面3．顶棚4．保温隔热层二、坡屋顶承重结构坡屋顶承重结构般可分为桁架结构，梁架结构和空间结构：我国坡屋面主要采用桁架结构，故小节以桁架结构为主讲述。
桁架多为三角形屋架，檩条纵向搁置在屋架上或小开间时直接搁置在内、外横墙，使檩条和屋架组成屋面承重结构。
1．檩条的布置及类型2．承檩结构形式1)山墙承檩2)屋架承檩三、坡屋顶屋面构造1．机平瓦屋面机平瓦屋面构造做法：根据使用要求不同，有冷滩瓦屋面，屋面板(木或混凝土板)瓦屋面，纤维板瓦屋面。
基层为屋面板的瓦屋面有木屋面板和钢筋混凝上屋面板两类。
1)木屋面板瓦屋面也称木望板瓦屋面，其构造做法是：先在檩条上铺厚度为15～20mm木板，根据需要也采用拼缝搭接密铺或留缝铺设，然后木板上干铺一层油毡，油毡必须平行于屋脊由下向上压接铺设、以避免雨水渗入室内。
2)纤维板或芦席瓦屋面3)钢筋混凝土板瓦屋面2．机平瓦屋面细部构造1)纵墙挑檐构造2)山墙檐口构造3)天沟和斜沟4)檐口顶棚构造彩色压型钢板屋面防水材料根据其功能构造分为单层彩板和保温夹心彩板。
2)保温夹心屋面板彩色压型钢板屋面金属瓦屋面是用镀锌铁皮或铝合金瓦做防水层的一种屋面，主要用于大跨度建筑的屋面。
彩色压型钢板屋面简称彩板屋面，根据彩板的功能构造分为单层彩板和保温夹芯彩板。
单彩板单彩板屋面大多数将彩板直接支承于檩条上，一般为槽钢、工字钢或轻钢檩条。
檩条间距视屋面板型号而定，一般为1.5～3.0m。
屋面板的坡度大小与降雨量、板型、拼缝方式有关。
一般不小于3°。
保温夹芯板屋面保温夹芯板是由彩色涂层钢板作表层，自熄性聚苯乙烯泡沫塑料或硬质聚氨酯泡沫作芯材，通过加压加热固化制成的夹芯板。
保温夹芯板屋面坡度为1/6～1/20，在腐蚀环境中屋面坡度应≥1/12。
保温夹芯板板缝处理夹芯板与配件及夹芯板之间，全部采用铝拉铆钉连接，铆钉在插入铆孔之前应预涂密封胶，拉铆后的钉头用密封胶封死。
现浇坡屋顶构造做法
现浇坡屋顶是指在现场浇筑的一种坡度屋顶结构，其构造做法相对简单，施工周期较短，适用于不同形状的建筑物。
其具体构造做法如下：
1. 构造基础：在建筑物的墙体上设置梁板，形成坡度。
梁板上应先预留出水平梁、斜梁和竖向支撑的位置。
2. 安装模板：在梁板上安装模板，模板应按照设计要求设置坡度，并且必须保证模板的水平和垂直度。
3. 配筋：在模板上安装钢筋骨架，并保证钢筋的准确度和连接牢固。
4. 浇筑混凝土：将预制好的混凝土倒入模板中，利用振动器等设备进行震实，确保混凝土的紧密牢固。
浇筑过程中要注意混凝土的均匀性和充实度，以及避免混凝土渗漏。
5. 拆模和养护：混凝土凝固后，拆除模板并进行养护，保持水泥混凝土的强度和耐久性。
现浇坡屋顶构造做法简单，施工周期短，可以大大缩短建造时间和降低成本，同时也可以适应不同的建筑需求，是一种值得推广的建筑技术。
- 1 -。

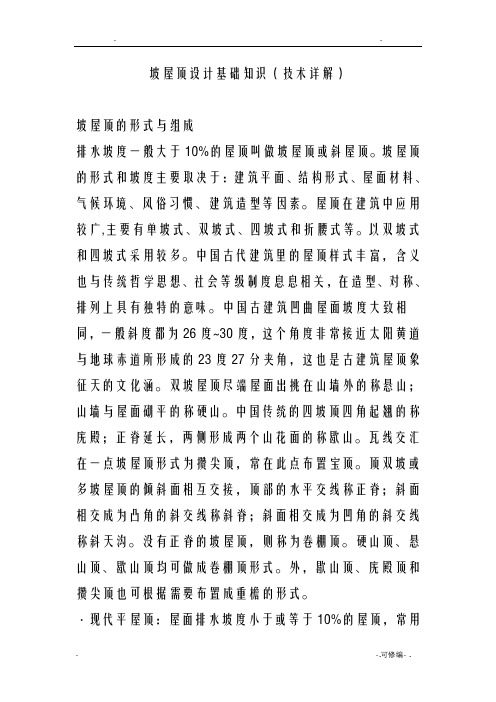

坡屋顶设计基础知识（技术详解）坡屋顶的形式与组成排水坡度一般大于10%的屋顶叫做坡屋顶或斜屋顶。
坡屋顶的形式和坡度主要取决于：建筑平面、结构形式、屋面材料、气候环境、风俗习惯、建筑造型等因素。
屋顶在建筑中应用较广,主要有单坡式、双坡式、四坡式和折腰式等。
以双坡式和四坡式采用较多。
中国古代建筑里的屋顶样式丰富，含义也与传统哲学思想、社会等级制度息息相关，在造型、对称、排列上具有独特的意味。
中国古建筑凹曲屋面坡度大致相同，一般斜度都为26度~30度，这个角度非常接近太阳黄道与地球赤道所形成的23度27分夹角，这也是古建筑屋顶象征天的文化涵。
双坡屋顶尽端屋面出挑在山墙外的称悬山；山墙与屋面砌平的称硬山。
中国传统的四坡顶四角起翘的称庑殿；正脊延长，两侧形成两个山花面的称歇山。
瓦线交汇在一点坡屋顶形式为攒尖顶，常在此点布置宝顶。
顶双坡或多坡屋顶的倾斜面相互交接，顶部的水平交线称正脊；斜面相交成为凸角的斜交线称斜脊；斜面相交成为凹角的斜交线称斜天沟。
没有正脊的坡屋顶，则称为卷棚顶。
硬山顶、悬山顶、歇山顶均可做成卷棚顶形式。
外，歇山顶、庑殿顶和攒尖顶也可根据需要布置成重檐的形式。
·现代平屋顶：屋面排水坡度小于或等于10%的屋顶，常用的坡度为2%~3%。
平屋顶：屋面排水坡度小于或等于10%的屋顶，常用的坡度为2%~3%。
·现代坡屋顶：指屋面排水坡度在10%以上的屋顶。
·现代曲面屋顶：一般适用于大跨度的公共建筑中。
坡屋顶屋面组成名称坡屋顶由于屋顶坡面交接的部位不同形成屋脊（正脊）、斜脊、斜沟、檐口、天沟和泛水等不同部位和名称（坡屋顶屋面组成名称如图1所示）。
图1 坡屋顶屋面组成名称a）四坡屋顶b）并立双坡屋顶1—斜脊2—正脊3—斜天沟4—檐口5—屋脊6—山墙7—泛水8—天沟坡屋顶的屋面组成构造坡屋顶一般由承重结构和屋面两部分组成，必要时加设保温层、隔热层及顶棚等。
a）承重结构承重结构主要承受屋面荷载并把荷载传递到墙或柱上，一般有椽子、檩条、屋架或大梁等。
坡屋顶构造分析范文坡屋顶是一种常见的屋顶结构形式，广泛应用于住宅、商业建筑和公共建筑。
它由一系列的斜坡构成，这些斜坡通常以方向角度和坡度来描述。
在这篇文章中，我们将对坡屋顶的构造进行分析。
首先，坡屋顶由以下几个主要部分组成：1.屋顶覆盖材料：坡屋顶的覆盖材料可以是多种多样的，例如瓦片、铁皮、沥青瓦等。
这些材料的选择主要受到建筑风格、预算和气候等因素的影响。
2.屋面支撑结构：坡屋顶的支撑结构由梁、柱和框架等组件组成。
这些结构通常由木材、钢材或混凝土构成。
其目的是为了承载屋面的重量以及各种外部荷载，如雨水、积雪等。
3.屋脊：屋脊是坡屋顶最高点的线性结构。
它用于覆盖和保护屋顶的接缝，并起到防水和防风的作用。
屋脊通常由覆盖材料、屋脊瓦和屋脊线条等组成。
4.屋檐：屋檐是坡屋顶的边缘部分，用于将雨水导向屋外，以避免水渗透到建筑物内部。
屋檐的形状和长度可以根据建筑的需求和设计风格进行调整。
在坡屋顶的施工过程中，需要注意以下几点：1.屋脊和屋檐的防水处理：由于屋脊和屋檐是屋顶最容易渗水的部分，因此在施工过程中需要进行严密的防水处理。
可采用沥青防水材料、防水薄膜等方法来确保屋面的防水性能。
2.斜坡的坡度和方向：坡屋顶的坡度和方向对于屋顶的排水和抗风能力至关重要。
一般来说，坡屋顶的坡度应该在5%至15%之间，以确保足够的排水能力。
此外，根据当地的气候和风向确定坡屋顶的方向，以充分利用自然风力对屋面的冲洗和降温作用。
3.屋面结构的稳定性：在设计和施工过程中，需要确保屋面结构的稳定性，以应对外部荷载的影响，如风力、雪重等。
结构的稳定性可以通过增加梁、柱和连接件的数量和强度来实现，并且适当的斜撑和支撑也是非常重要的。
最后，坡屋顶是一种经典而实用的屋顶结构形式，在建筑设计和施工中扮演着重要的角色。
通过合理的构造设计和施工管理，可以确保坡屋顶具有良好的隔热、排水和抗风能力，为建筑物提供持久稳定的保护。
坡屋顶的构造一、坡屋顶的构造所谓坡屋顶是指屋面坡度在10%以上的屋顶。
与平屋顶相比较，坡屋顶的屋面坡度大，因而其屋面构造及屋面防水方式均与平屋顶不同。
坡屋面的屋面防水常采用构件自防水方式，屋面构造层次主要由屋顶天棚、承重结构层及屋面面层组成。
1、坡屋顶的承重结构（1）硬山搁墙。
横墙间距较小的坡屋面房屋，可以把横墙上部砌成三角形，直接把檩条支承在三角形横墙上，叫做硬山搁檩。
檩条可用木材、预应力钢筋混凝土、轻钢桁架、型钢等材料。
檩条的斜距不得超过1.2m。
木质檩条常选用Ⅰ级杉圆木，木檩条与墙体交接段应进行防腐处理，常用方法是在山墙上垫上油毡一层，并在檩条端部涂刷沥青。
（2）屋架及支撑。
当坡屋面房屋内部需要较大空间时，可把部分横向山墙取消，用屋架作为承重构件。
坡屋面的屋架多为三角形（分豪式和芬克式两种）。
屋架可选用木材（Ⅰ级杉圆木）、型钢（角钢或槽钢）制作，也可用钢木混合制作（屋架中受压杆件为木材，受拉杆件为钢材），或钢筋混凝土制作。
若房屋内部有一道或两道纵向承重墙，可以考虑选用三点支承或四点支承屋架。
为了防止屋架的倾覆，提高屋架及屋面结构的空间稳定性，屋架间要设置支撑。
屋架支撑主要有垂直剪刀撑和水平系杆等。
房屋的平面有凸出部分时，屋面承重结构有两种做法。
当凸出部分的跨度比主体跨度小时，可把凸出部分的檩条搁置在主体部分屋面檩条上，也可在屋面斜天沟处设置斜梁，把凸出部分檩条搭接在斜梁上。
当凸出部分跨度比主体部分跨度大时，可采用半屋架。
半屋架的一端支承在外墙上，另一端支承在内墙上；当无内墙时，支承在中间屋架上。
对于四坡形屋顶，当跨度较小时，在四坡屋顶的斜屋脊下设斜梁，用于搭接屋面檩条；当跨度较大时，可选用半屋架或梯形屋架，以增加斜梁的支承点。
2、坡屋顶屋面（1）平瓦屋面。
平瓦有水泥瓦和粘土瓦两种，其外形按防水及排水要求设计制作，平瓦的外形尺寸约为400mm*230mm，其在屋面上的有效覆盖尺寸约为330mm*200mm，每平方米屋面约需15块瓦。
【本节内容】屋顶概述一、屋顶的作用及设计要求1. 强度和刚度要求首先要有足够的强度以承受作用于其上的各种荷载的作用，其次要有足够的刚度，防止过大的变形导致屋面防水层开裂而渗水。
2. 防水排水要求屋顶防水排水是屋顶构造设计应满足的基本要求。
在屋顶的构造设计中，主要是依靠“防”和“排”的共同作用来完成防水要求的。
3. 保温隔热要求屋顶作为建筑物最上层的外围护结构，应具有良好的保温隔热的性能。
在严寒和寒冷地区，屋顶构造设计应主要满足冬季保温的要求，尽量减少室内热量的散失；在温暖和炎热地区，屋顶构造设计应主要满足夏季隔热的要求，避免室外高温及强烈的太阳辐射对室内生活和工作的不利影响。
4. 美观要求在建筑技术日益先进的今天，如何应用新型的建筑结构和种类繁多的装修材料来处理好屋顶的形式和细部，提高建筑物的整体美观效果，是建筑设计中不容忽视的问题。
二、屋顶的类型1、平屋顶平屋顶通常是指屋面坡度小于5%的屋顶，常用坡度范围为2%～3%。
其一般构造是用现浇或预制的钢筋混凝土屋面板作基层，上面铺设卷材防水层或其他类型防水层。
2、坡屋顶坡屋顶通常是指屋面坡度大于10%的屋顶，常用坡度范围为10%～60%。
3、其他形式的屋顶如拱结构、薄壳结构、悬索结构和网架结构等。
这类屋顶一般用于较大体量的公共建筑。
2 屋面排水设计一、屋顶坡度的表示方法及形成1、屋顶坡度的表示方法屋顶坡度的常用表示方法有斜率法、百分比法和角度法三种。
斜率法是以屋顶高度与坡面的水平投影长度之比表示，可用于平屋顶或坡屋顶；百分比法是以屋顶高度与坡面的水平投影长度的百分比表示，多用于平屋顶；角度法是以倾斜屋面与水平面的夹角表示，多用于有较大坡度的坡屋顶，目前在工程中较少采用。
2、屋面坡度的形成屋顶排水坡度的形成主要有材料找坡和结构找坡两种。
材料找坡，又称垫置坡度或填坡，是指将屋面板象楼板一样水平搁置，然后在屋面板上采用轻质材料铺垫而形成屋面坡度的一种做法。
