国标09J202-1《坡屋面建筑构造》图集分析

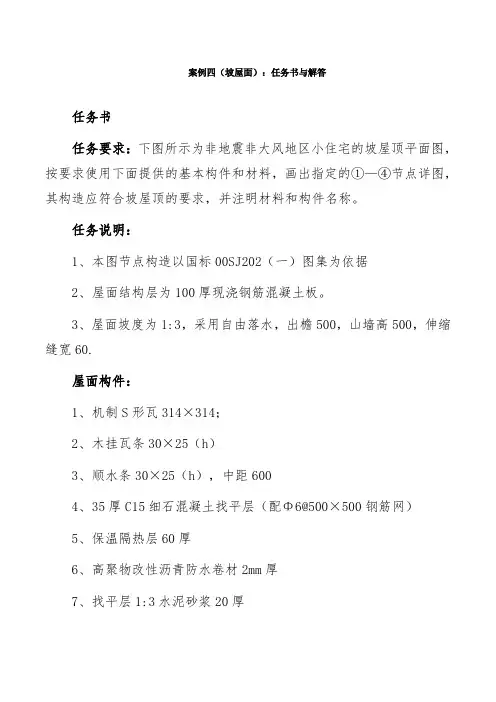

案例四（坡屋面）：任务书与解答任务书任务要求：下图所示为非地震非大风地区小住宅的坡屋顶平面图，按要求使用下面提供的基本构件和材料，画出指定的①—④节点详图，其构造应符合坡屋顶的要求，并注明材料和构件名称。

任务说明：1、本图节点构造以国标00SJ202（一）图集为依据2、屋面结构层为100厚现浇钢筋混凝土板。

3、屋面坡度为1:3，采用自由落水，出檐500，山墙高500，伸缩缝宽60.屋面构件：1、机制S形瓦314×314；2、木挂瓦条30×25（h）3、顺水条30×25（h），中距6004、35厚C15细石混凝土找平层（配Φ6@500×500钢筋网）5、保温隔热层60厚6、高聚物改性沥青防水卷材2mm厚7、找平层1:3水泥砂浆20厚8、现浇钢筋混凝土板100厚图例案例五（吊顶）：任务书与解答任务书设计任务：图示为4个未完成的室内吊顶节点。

吊顶下皮位置、连接建筑结构与吊顶的吊件都已给定，要求按最经济合理的原则布置各室内吊顶。

任务要求：1、按表中图例选用合适的配件与材料，绘制完成4个节点的构造详图，注明所选配件与材料的名称及必要的尺寸。

2、龙骨1与龙骨2、龙骨1与龙骨3之间的连接方式不需考虑。

解题要点：1、双层龙骨上人吊顶参见《内装修一室内吊顶》03J502-2第A23页2节点。

2、单层龙骨不上人吊顶参见《内装修－室内吊顶》03J502-2第A15页5节点。

3、双层龙骨明架矿棉板上人吊顶（T形宽带龙骨）参见《内装修一室内吊顶》03J502-2第B24页。

4、双层龙骨暗架矿棉板上人吊顶（H形龙骨）参见《内装修一室内吊顶》03J502-2第B33页3节点。
