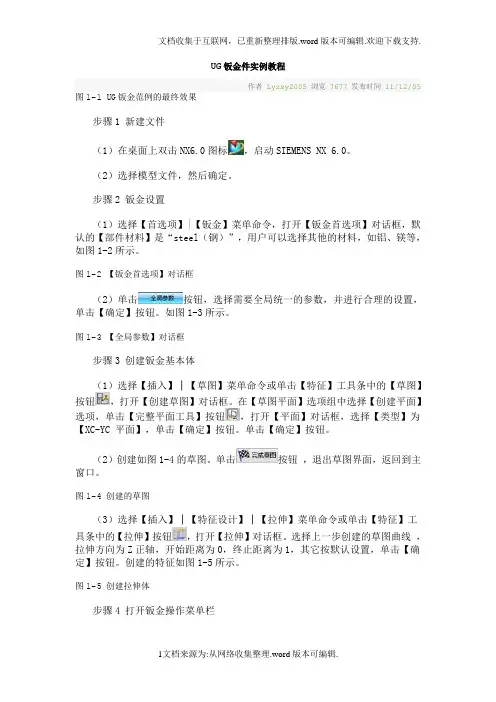

UG钣金件实例教程作者Lyzsy2005浏览7677发布时间11/12/05图1-1 UG钣金范例的最终效果步骤1 新建文件（1）在桌面上双击NX6.0图标，启动SIEMENS NX 6.0。
（2）选择模型文件，然后确定。
步骤2 钣金设置（1）选择【首选项】|【钣金】菜单命令，打开【钣金首选项】对话框，默认的【部件材料】是“steel（钢）”，用户可以选择其他的材料，如铝、镁等，如图1-2所示。
图1-2 【钣金首选项】对话框（2）单击按钮，选择需要全局统一的参数，并进行合理的设置，单击【确定】按钮。
如图1-3所示。
图1-3 【全局参数】对话框步骤3 创建钣金基本体（1）选择【插入】│【草图】菜单命令或单击【特征】工具条中的【草图】按钮，打开【创建草图】对话框。
在【草图平面】选项组中选择【创建平面】选项，单击【完整平面工具】按钮，打开【平面】对话框，选择【类型】为【XC-YC 平面】，单击【确定】按钮。
单击【确定】按钮。
（2）创建如图1-4的草图。
单击按钮，退出草图界面，返回到主窗口。
图1-4 创建的草图（3）选择【插入】│【特征设计】│【拉伸】菜单命令或单击【特征】工具条中的【拉伸】按钮，打开【拉伸】对话框。
选择上一步创建的草图曲线，拉伸方向为Z正轴，开始距离为0，终止距离为1，其它按默认设置，单击【确定】按钮。
创建的特征如图1-5所示。
图1-5 创建拉伸体步骤4 打开钣金操作菜单栏（1）打开【钣金特征】工具条。
如图1-6所示。
图1-6 【钣金特征】工具条步骤5 创建弯边特征（1）在【钣金特征】工具条中，单击【弯边】按钮，打开【弯边】对话框。
单击如图1-7所示的边缘，如图1-8所示设置参数，单击【应用】按钮。
效果如图1-9所示图1-7 选择的边缘图1-8 【弯边】对话框图1-9 创建的弯边特征（2）对应的边也进行相同的操作。
（3）单击如图1-10所示的边缘，如图1-11所示设置参数，单击【应用】按钮。
第13章钣金设计本章导读：钣金有时也称作扳金，这个词来源于英文platemetal，一般是将一些金属薄板通过手工或模具冲压使其产生塑性变形，形成所要求的形状和尺寸，并可进一步通过焊接或少量的机械加工形成更复杂的零件，比如家庭中常用的烟囱、铁皮炉、铁桶、油箱油壶、通风管道、弯头大小头、漏斗，还有汽车外壳都是钣金件。
Siemens NX 9中文版有专门的钣金设计模块，用于完成钣金模型的设计工作。
在NX 9软件中，钣金件的设计命令，可以在建模环境中的【主页】选项卡上找到，很多一般的钣金操作都可以通过该选项卡实现；钣金件的设计也可以在【钣金】设计模块中完成。
本章主要介绍钣金件设计的操作方法。
其中包括钣金特征设计中的基体和弯边、钣金折弯和编辑钣金特征的设置和创建方法。
35413.1 钣金件设计基础钣金件是通过钣金加工得到的。
钣金件的建模设计，通常称为钣金设计。
钣金设计是CAD 设计中非常重要的组成部分，NX 9软件提供了进行钣金建模的操作命令和设计模块。
下面将介绍钣金的基本概念和NX 9中钣金的设计特点。
13.1.1 钣金的基本概念钣金是指厚度一致的金属薄板，通过钣金加工形成的一定几何尺寸和薄壁结构的成形件。
1. 钣金简介钣金是一种金属薄板成形技术，就是将金属薄板通过专业机械进行剪、冲/切/复合、折、焊接、铆接、拼接、成形等一系列钣金操作，形成钣金产品。
比如电脑机箱的钣金成形，或者通过钣金成形使被撞的车体外壳恢复原样。
钣金的基本设备包括剪板机(Shear Machine)、数控冲床(CNC Punching Machine)、激光、等离子、水射流切割机(Laser, Plasma, Waterjet Cutting Machine)/复合机(Combination Machine)、折弯机(Bending Machine)以及各种辅助设备，如开卷机、校平机、去毛刺机、点焊机等。
通常，钣金最重要的三个步骤是：剪、冲/切、折。
第1章UG NX6.0钣金设计基础UG NX是Unigraphics Solutions公司推出的集CAD/CAM/CAE于一体的三维参数化设计软件，在汽车、交通、航空航天、日用消费品、通用机械及电子工业等工程设计领域得到了大规模的应用。
UG NX6是NX系列的最新版本，在原有基础上做了大量的改进。
由于钣金具有广泛用途，UG NX6.0设置了钣金设计模块，专用于钣金的设计工作钣金件一、钣金设计的基本概念钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。
其显著的特征就是同一零件厚度一致。
钣金零件在航空航天、汽车、船舶、机械和化工等工业领域应用广泛n钣金加工容易，有利于复杂成形品的加工n产品壁薄、重量轻又坚固n零件组装便利n成本价格低n成品表面光滑美观，表面处理和后处理容易二、钣金设计的基础UG NX钣金设计模块使用基于实体和特征的方法来定义钣金零件在初始界面中，单击【建模】，进入UG 设计模块，添加【钣金特征】。
在初始界面中，单击【新建】，选择【NX 钣金】模块，进入NX 钣金模块。
三、钣金参数预设值为了避免在钣金设计中或设计完成后，改变钣金的设置参数，从而导致钣金件不能加工或不能精确定义平面展开，在设计之前通常需要根据钣金件的标准参数进行钣金参数预设置。
钣金件参数预设值钣金件标准参数预设值钣金件特征标准预设值指贯穿于整个钣金设计过程的属性和表达式，如材料厚度和材料类型的特征用来定义特征的尺寸参数，如折弯角度、弯边宽度和折弯展开计算公式等在菜单中选择【首选项】，单击【钣金(H)】命令。
n 建模模块指系统根据造型的钣金厚度推断出钣金折弯等特征设置的厚度值使用设置特定的值来指定钣金设计的厚度值，钣金设计过程中就可以使用此标准值进行设计在钣金设计过程中将可以使用全程折弯展开计算公式进行设计n钣金模块在菜单中选择【首选项】，单击【NX 钣金(H)】命令。

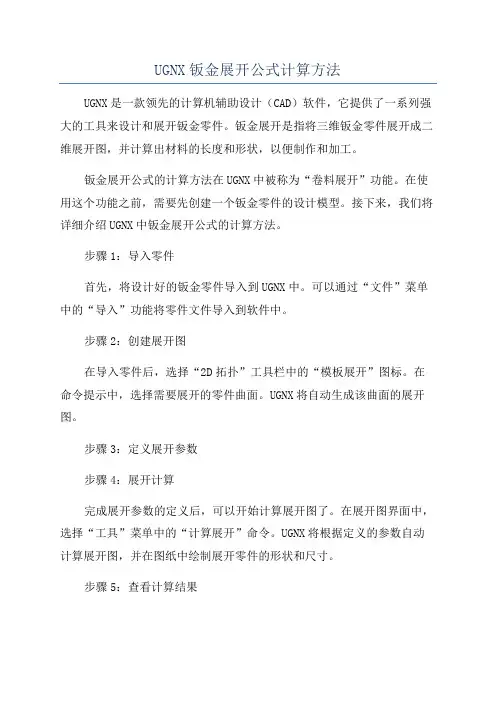

UGNX钣金展开公式计算方法UGNX是一款领先的计算机辅助设计（CAD）软件，它提供了一系列强大的工具来设计和展开钣金零件。
钣金展开是指将三维钣金零件展开成二维展开图，并计算出材料的长度和形状，以便制作和加工。
钣金展开公式的计算方法在UGNX中被称为“卷料展开”功能。
在使用这个功能之前，需要先创建一个钣金零件的设计模型。
接下来，我们将详细介绍UGNX中钣金展开公式的计算方法。
步骤1：导入零件首先，将设计好的钣金零件导入到UGNX中。
可以通过“文件”菜单中的“导入”功能将零件文件导入到软件中。
步骤2：创建展开图在导入零件后，选择“2D拓扑”工具栏中的“模板展开”图标。
在命令提示中，选择需要展开的零件曲面。
UGNX将自动生成该曲面的展开图。
步骤3：定义展开参数步骤4：展开计算完成展开参数的定义后，可以开始计算展开图了。
在展开图界面中，选择“工具”菜单中的“计算展开”命令。
UGNX将根据定义的参数自动计算展开图，并在图纸中绘制展开零件的形状和尺寸。
步骤5：查看计算结果展开计算完成后，可以在展开图界面中查看计算结果。
UGNX会显示展开零件的形状和尺寸，以及展开图中各个线段的长度和角度。
可以通过测量工具检查展开图中各个尺寸是否满足要求。
通过以上步骤，我们可以完成UGNX中钣金展开公式的计算方法。
1.零件设计要合理：在进行钣金展开前，确保零件的设计合理并符合要求。
尺寸、角度、曲率等参数的设置将直接影响到展开图的计算结果。
2.参数设置要准确：在定义展开参数时，确保参数的设置准确无误。
不同的零件可能需要不同的参数设置，因此需要根据具体情况进行调整。
3.检查计算结果：通过测量工具在展开图中检查计算结果，确保展开图中各个尺寸的准确性。
如果发现计算结果有误，可以调整参数或修改设计模型后重新计算。
总结UGNX提供了强大的钣金展开功能，可以帮助设计师快速准确地计算和绘制钣金零件的展开图。
通过合理设置展开参数和仔细检查计算结果，可以确保展开图的准确性和可制造性，提高工作效率和产品质量。
UG钣金设计proe钣金2第10章钣金设计能利用设计与制造相关联的观点来合理化设计过程。
利用钣金特征以及综合内置过程和材料信息，设计任何实体的钣金零件。
仿真制造顺序，可以获取任何成型的或展平的零件信息。
proe钣金2本章大纲10.1 钣金用户界面和钣金模块预设置10.2 钣金弯边10.3 轮廓弯边10.4 封闭拐角10.5 法向除料10.6 凹坑10.7 折边10.8 综合实例――创建光驱盒10.9 小结proe钣金210.1 钣金用户界面和钣金模块预设置10.1.1 钣金设计的用户界面进入钣金用户界面的方法有两种：一种是通过引例中所提供的方法，即在创建文件时直接创建钣金文件；另外一种方法是在用户进入建模模块(或者其他模块)界面以后，右键单击工具栏空白处，在弹出的快捷菜单中选择【应用模块】选项，单击【应用模块】工具栏中的按钮，进入钣金设计界面，如图10-1所示。
图10-1中给出了部分工具的名字，用户可以自己查看其他工具。
proe钣金210.1.2 草图首选项在UG NX 5中，钣金部件和特征的默认参数都是通过对NX 钣金的预设置和全局参数控制来实现的。
钣金是以平面特征和弯曲特征为主要特征的设计，冲孔和局部成型特征为其附属特征。
通常在钣金设计以前，根据用户所设计钣金的标准参数进行钣金设计的预设置。
图10-1 钣金设计界面proe钣金2选择图10-1中菜单命令【首选项】/【NX 钣金(H)】, 系统将弹出如图10-2所示的【NX 钣金首选项】对话框。
一、部件属性【部件属性】选项包括【参数条目】、【全局参数】、【折弯定义方法】3个选项。
二、平面展开图处理用户选择【平面展开图处理】选项时，可以预先指定在钣金设计的过程中，遇到拐角情况的处理方式，主要包括无、倒斜角、半径等3种方式。
图10-2 【NX 钣金首选项】对话框三、平面展开图显示用户可以选择【平面展开图显示】选项进行平面展开图时的显示设置。
proe钣金210.2 钣金弯边钣金弯边特征设计是钣金设计中最常见的特征设计，主要是指沿着钣金平面的直边边缘创建一个有参数控制的折弯特征。
UG钣金展开教程
看许多人对展开钣金的展开束手无策，今天我写点东西，供大家参照，希望对做钣金和冲压模的朋友有用。
先看看我的实例，也是我们公司的一个零件：
这是一个三通管的半边，两个焊接起来就是个三通管，这显然是个钣金件，现在我们要给做做冲压模，那么下料的毛坯图应该是怎么样的呢，那么我们就来想办法展开这个零件。
1.先创建中位面，中位面，就是体中间的面，步骤不再打字
说明，请仔细看视频。
经过操作后，得到一个中位面的片体。
2.现在进行分析\一步骤可成形性分析
3.现在生成了网格，三角形的网格，零件都是由若干个小三角形组成的。
现在可以进行厚度，力等的分析，有分析图供大家观察。
4.那么，现在这条线就是毛坯的展开图。
好，谢谢大家的观看，我把产品模型也话压缩文件里面，大家对着视频可以练习一下呀。
钣金设计➢钣金环境预设置➢钣金的弯边➢钣金件的折弯➢轮廓件的高级设计14.1 钣金设计概述钣金产品在日常生活中随处可见，从日用家电到汽车、飞机、轮船等。
随着科技的发展和生活水平的提高，对产品外观、质量的要求也越来越高。
UG NX 4.0 中的钣金设计模块提供了强大的钣金设计功能，使用户轻松、快捷的完成设计工作。
14.1.1 NX钣金模块打开UG NX4.0 后，在“标准”工具条中单击“起始”按钮，在弹出的下来菜单中单击“NX钣金”命令，随即进入钣金设计模块。
在钣金设计模块中，主要使用“NX钣金”工具条中提供的命令来完成设计工作，如下图所示。
由于钣金件也属于特征的范围，所以在钣金模块中，建模模块中的“成型特征”、“特征操作”和“编辑特征”工具条中的部分命令可以使用，如圆台、腔体、实例特征等命令。
实际上钣金模块属于建模模块的扩展。
钣金首选项设置可以在设计零件之前定义某些参数，用以提高设计效率，减少重复的参数设置。
如果设置了首选项参数后，在设计过程中或完成后再更改参数设置，可能会导致参数错误。
在菜单栏中单击“首选项>NX钣金”命令后，将弹出“NX钣金”首选项对话框，其中包含两个选项：1. 部件属性该选项用于设置钣金件的全程参数和折弯许可半径公式。
“折弯半径”表示钣金件在折弯时的弯曲半径。
“止裂口深度/宽度”表示钣金件在折弯时所添加止裂口的深度/宽度。
“折弯许可半径公式”用于设置钣金件折弯时采用的公式，主要使用中性层因子来定义折弯。
2. 平面展开图处理该选项用于设置钣金件的拐角处理和简化平面展开图的方式。
“拐角处理选项”用于设置钣金件拐角处理的方式，包括无、倒斜角和半径。
“平面展开图简化”选项用于设置钣金件展开图进行简化方式。
“移除系统生成得折弯缺口”用于控制在创建折弯特征时是否移除工艺缺口。
14.2 钣金特征14.2.1 垫片通过选择已有草图或草绘外形轮廓，再指定垫片的厚度即可创建特征。
需要注意的是选取的草图轮廓或曲线轮廓必须是封闭的。
