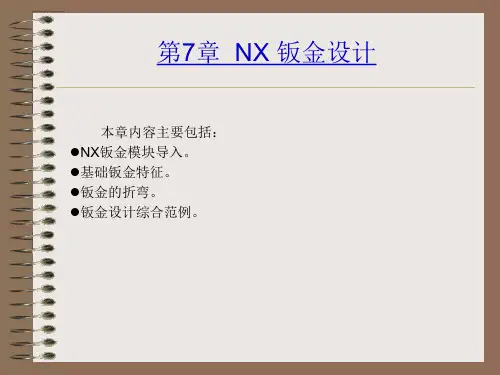

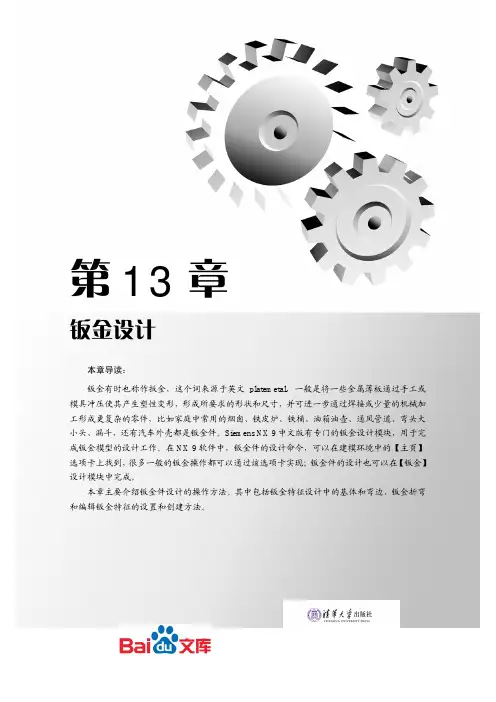

第13章钣金设计本章导读：钣金有时也称作扳金，这个词来源于英文platemetal，一般是将一些金属薄板通过手工或模具冲压使其产生塑性变形，形成所要求的形状和尺寸，并可进一步通过焊接或少量的机械加工形成更复杂的零件，比如家庭中常用的烟囱、铁皮炉、铁桶、油箱油壶、通风管道、弯头大小头、漏斗，还有汽车外壳都是钣金件。
Siemens NX 9中文版有专门的钣金设计模块，用于完成钣金模型的设计工作。
在NX 9软件中，钣金件的设计命令，可以在建模环境中的【主页】选项卡上找到，很多一般的钣金操作都可以通过该选项卡实现；钣金件的设计也可以在【钣金】设计模块中完成。
本章主要介绍钣金件设计的操作方法。
其中包括钣金特征设计中的基体和弯边、钣金折弯和编辑钣金特征的设置和创建方法。
35413.1 钣金件设计基础钣金件是通过钣金加工得到的。
钣金件的建模设计，通常称为钣金设计。
钣金设计是CAD 设计中非常重要的组成部分，NX 9软件提供了进行钣金建模的操作命令和设计模块。
下面将介绍钣金的基本概念和NX 9中钣金的设计特点。
13.1.1 钣金的基本概念钣金是指厚度一致的金属薄板，通过钣金加工形成的一定几何尺寸和薄壁结构的成形件。
1. 钣金简介钣金是一种金属薄板成形技术，就是将金属薄板通过专业机械进行剪、冲/切/复合、折、焊接、铆接、拼接、成形等一系列钣金操作，形成钣金产品。
比如电脑机箱的钣金成形，或者通过钣金成形使被撞的车体外壳恢复原样。
钣金的基本设备包括剪板机(Shear Machine)、数控冲床(CNC Punching Machine)、激光、等离子、水射流切割机(Laser, Plasma, Waterjet Cutting Machine)/复合机(Combination Machine)、折弯机(Bending Machine)以及各种辅助设备，如开卷机、校平机、去毛刺机、点焊机等。
通常，钣金最重要的三个步骤是：剪、冲/切、折。

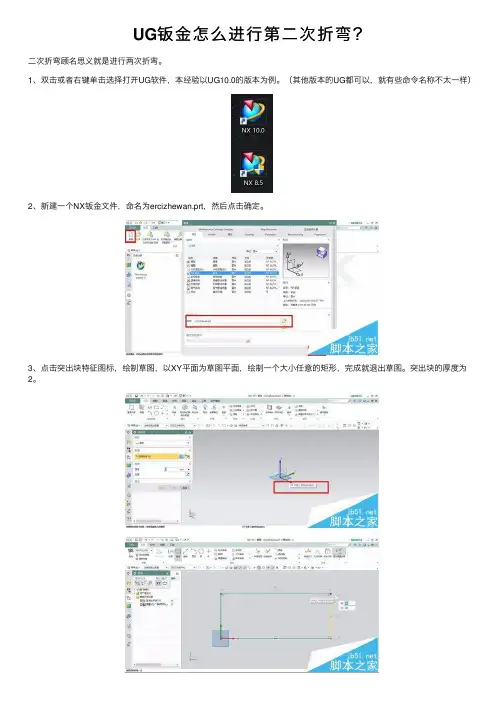

UG钣⾦怎么进⾏第⼆次折弯？
⼆次折弯顾名思义就是进⾏两次折弯。
1、双击或者右键单击选择打开UG软件，本经验以UG10.0的版本为例。
（其他版本的UG都可以，就有些命令名称不太⼀样）
2、新建⼀个NX钣⾦⽂件，命名为ercizhewan.prt，然后点击确定。
3、点击突出块特征图标，绘制草图，以XY平⾯为草图平⾯，绘制⼀个⼤⼩任意的矩形，完成就退出草图。
突出块的厚度为2。
4、点击⼆次折弯，接着进⾏草图绘制，草图平⾯选取突出块的上表⾯，绘制⼀条直线，如下图所⽰。
5、完成草图后，就可以退出草图了。
修改⼆次折弯的属性。
6、就这样就完成了⼆次折弯，点击保存就可以了。

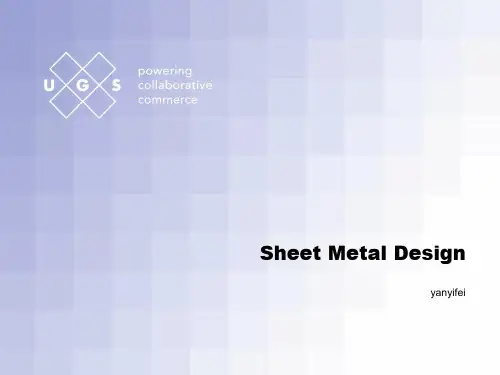

Sheet Metal DesignyanyifeiDay 1MorningIntroductionLesson 1 Flange (直边折弯)Lesson 2 Preferences and Standards Lesson 3 Inset Flange (嵌入式直边折弯) AfternoonLesson 4 Sheet Metal Bend (直接折弯)Lesson 5General Flange (通用折弯)Lesson 6Sheet Metal Punch (钣金冲压) Lesson 7Sheet Metal Hole (钣金冲孔) Lesson 8Sheet Metal Slot (钣金冲槽)Day 2MorningLesson 9 Sheet Metal Cutout (钣金剪切)Lesson 10 Sheet Metal Bead (钣金筋槽)Lesson 11 Sheet Metal Bridge(钣金桥接)AfternoonLesson 12 Sheet Metal Bracket(钣金支架)Lesson 13Multibend Bracket (多次折弯钣金支架) V18 Lesson 14Sheet Metal Routed ReliefLesson 15Sheet Metal Corner(钣金拐角)Lesson 16 Sheet Metal StrainLesson 17 Part in Process (钣金零件加工过程)Day 3MorningLesson 18 Flat Pattern(二维展开)Lesson 19 MetaForm (有限元法展开)V18AfternoonLesson 20General Pocket/General Pad(通用槽腔/凸台) Lesson 21拉深成型零件建模方法Lesson 22UG零件建模思路Q & AIntroduction钣金零件主要有两种类型:１、折弯成型零件特点：形状比较规则，可以完全由Sheet Metal Feature来造型。

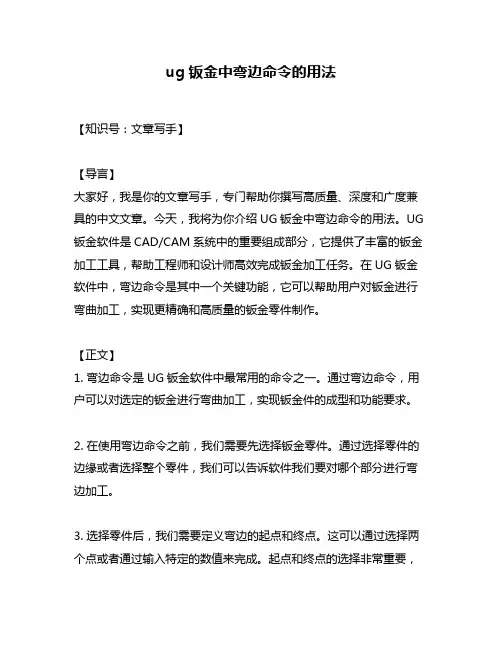

ug钣金中弯边命令的用法【知识号：文章写手】【导言】大家好，我是你的文章写手，专门帮助你撰写高质量、深度和广度兼具的中文文章。
今天，我将为你介绍UG钣金中弯边命令的用法。
UG 钣金软件是CAD/CAM系统中的重要组成部分，它提供了丰富的钣金加工工具，帮助工程师和设计师高效完成钣金加工任务。
在UG钣金软件中，弯边命令是其中一个关键功能，它可以帮助用户对钣金进行弯曲加工，实现更精确和高质量的钣金零件制作。
【正文】1. 弯边命令是UG钣金软件中最常用的命令之一。
通过弯边命令，用户可以对选定的钣金进行弯曲加工，实现钣金件的成型和功能要求。
2. 在使用弯边命令之前，我们需要先选择钣金零件。
通过选择零件的边缘或者选择整个零件，我们可以告诉软件我们要对哪个部分进行弯边加工。
3. 选择零件后，我们需要定义弯边的起点和终点。
这可以通过选择两个点或者通过输入特定的数值来完成。
起点和终点的选择非常重要，它们决定了弯曲角度和位置的准确性。
4. 弯边命令还包括一系列可调节参数，如弯曲角度、弯曲半径、弯曲方向等。
这些参数可以根据具体需求进行调整，以满足钣金零件弯曲加工的要求。
5. 使用弯边命令时，还可以通过添加支撑物或辅助线来增强边缘的强度和稳定性，防止在弯曲过程中产生意外形变。
6. 弯边命令的另一个重要功能是自动修剪和延伸。
在许多情况下，钣金零件的弯曲边缘需要修剪或延伸，以便与其他部分连接。
通过弯边命令提供的自动修剪和延伸功能，用户可以快速完成这些操作，节省时间和精力。
7. 在钣金加工中，弯边命令还可以与其他功能结合使用，如折边、压边、切割等。
这样，用户可以通过组合使用不同的命令，一次性完成复杂的钣金加工任务。
【观点和理解】钣金加工是现代制造业中非常重要的一部分，它广泛应用于汽车、电子、航空航天等领域。
UG钣金软件作为一款强大的CAD/CAM工具，为工程师和设计师提供了丰富的钣金加工功能，帮助用户高效、精确地完成钣金加工任务。

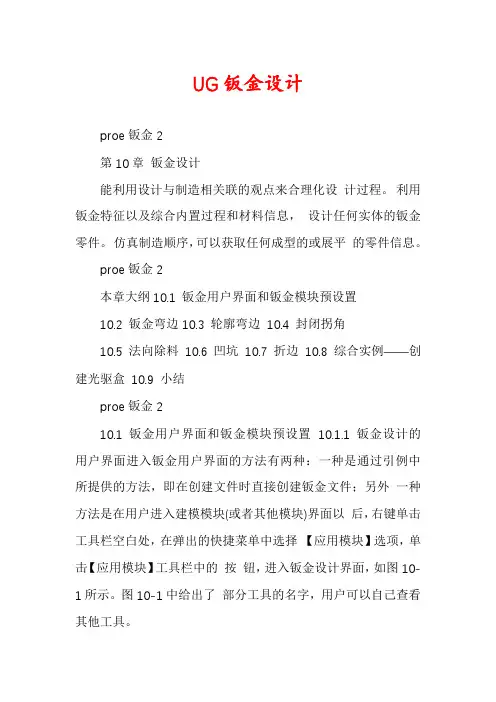

UG钣金设计proe钣金2第10章钣金设计能利用设计与制造相关联的观点来合理化设计过程。
利用钣金特征以及综合内置过程和材料信息，设计任何实体的钣金零件。
仿真制造顺序，可以获取任何成型的或展平的零件信息。

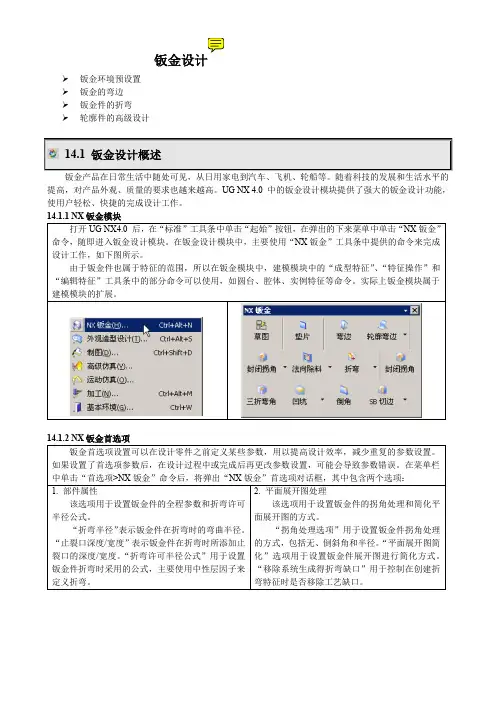

proe钣金2本章大纲10.1 钣金用户界面和钣金模块预设置10.2 钣金弯边10.3 轮廓弯边10.4 封闭拐角10.5 法向除料10.6 凹坑10.7 折边10.8 综合实例――创建光驱盒10.9 小结proe钣金210.1 钣金用户界面和钣金模块预设置10.1.1 钣金设计的用户界面进入钣金用户界面的方法有两种：一种是通过引例中所提供的方法，即在创建文件时直接创建钣金文件；另外一种方法是在用户进入建模模块(或者其他模块)界面以后，右键单击工具栏空白处，在弹出的快捷菜单中选择【应用模块】选项，单击【应用模块】工具栏中的按钮，进入钣金设计界面，如图10-1所示。
图10-1中给出了部分工具的名字，用户可以自己查看其他工具。
proe钣金210.1.2 草图首选项在UG NX 5中，钣金部件和特征的默认参数都是通过对NX 钣金的预设置和全局参数控制来实现的。
钣金是以平面特征和弯曲特征为主要特征的设计，冲孔和局部成型特征为其附属特征。
通常在钣金设计以前，根据用户所设计钣金的标准参数进行钣金设计的预设置。
图10-1 钣金设计界面proe钣金2选择图10-1中菜单命令【首选项】/【NX 钣金(H)】, 系统将弹出如图10-2所示的【NX 钣金首选项】对话框。
一、部件属性【部件属性】选项包括【参数条目】、【全局参数】、【折弯定义方法】3个选项。
二、平面展开图处理用户选择【平面展开图处理】选项时，可以预先指定在钣金设计的过程中，遇到拐角情况的处理方式，主要包括无、倒斜角、半径等3种方式。
图10-2 【NX 钣金首选项】对话框三、平面展开图显示用户可以选择【平面展开图显示】选项进行平面展开图时的显示设置。
proe钣金210.2 钣金弯边钣金弯边特征设计是钣金设计中最常见的特征设计，主要是指沿着钣金平面的直边边缘创建一个有参数控制的折弯特征。

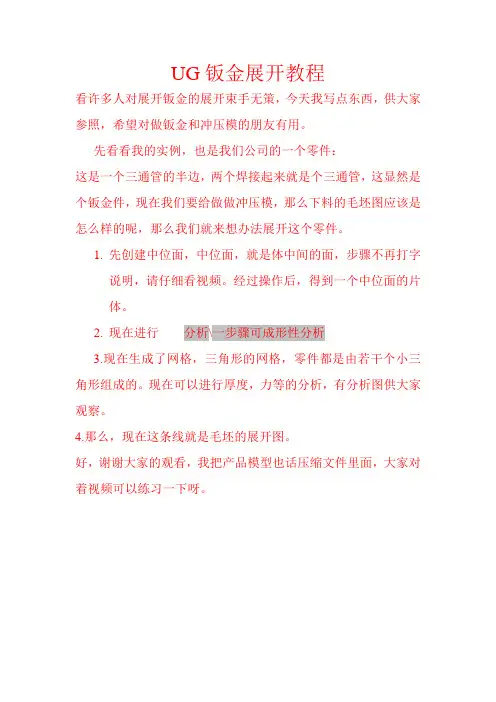

UG钣金展开教程
看许多人对展开钣金的展开束手无策，今天我写点东西，供大家参照，希望对做钣金和冲压模的朋友有用。
先看看我的实例，也是我们公司的一个零件：
这是一个三通管的半边，两个焊接起来就是个三通管，这显然是个钣金件，现在我们要给做做冲压模，那么下料的毛坯图应该是怎么样的呢，那么我们就来想办法展开这个零件。
1.先创建中位面，中位面，就是体中间的面，步骤不再打字
说明，请仔细看视频。
经过操作后，得到一个中位面的片体。
2.现在进行分析\一步骤可成形性分析
3.现在生成了网格，三角形的网格，零件都是由若干个小三角形组成的。
现在可以进行厚度，力等的分析，有分析图供大家观察。
4.那么，现在这条线就是毛坯的展开图。
好，谢谢大家的观看，我把产品模型也话压缩文件里面，大家对着视频可以练习一下呀。

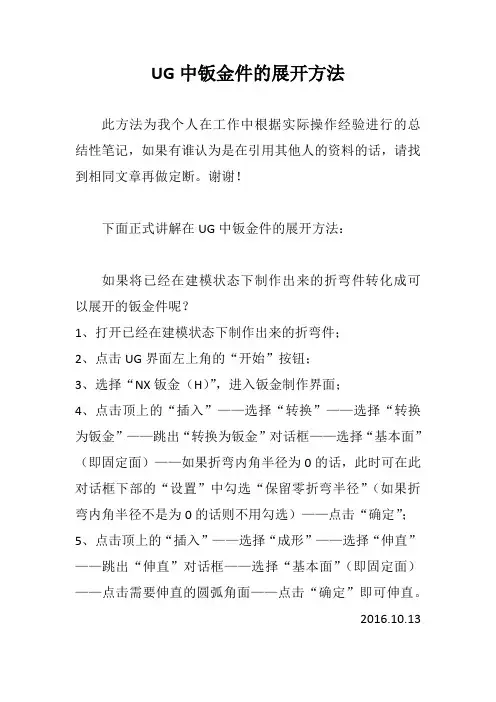

UG中钣金件的展开方法
此方法为我个人在工作中根据实际操作经验进行的总结性笔记，如果有谁认为是在引用其他人的资料的话，请找到相同文章再做定断。
谢谢！
下面正式讲解在UG中钣金件的展开方法：
如果将已经在建模状态下制作出来的折弯件转化成可以展开的钣金件呢？
1、打开已经在建模状态下制作出来的折弯件；
2、点击UG界面左上角的“开始”按钮；
3、选择“NX钣金（H）”，进入钣金制作界面；
4、点击顶上的“插入”——选择“转换”——选择“转换为钣金”——跳出“转换为钣金”对话框——选择“基本面”（即固定面）——如果折弯内角半径为0的话，此时可在此对话框下部的“设置”中勾选“保留零折弯半径”（如果折弯内角半径不是为0的话则不用勾选）——点击“确定”；
5、点击顶上的“插入”——选择“成形”——选择“伸直”——跳出“伸直”对话框——选择“基本面”（即固定面）——点击需要伸直的圆弧角面——点击“确定”即可伸直。
2016.10.13。

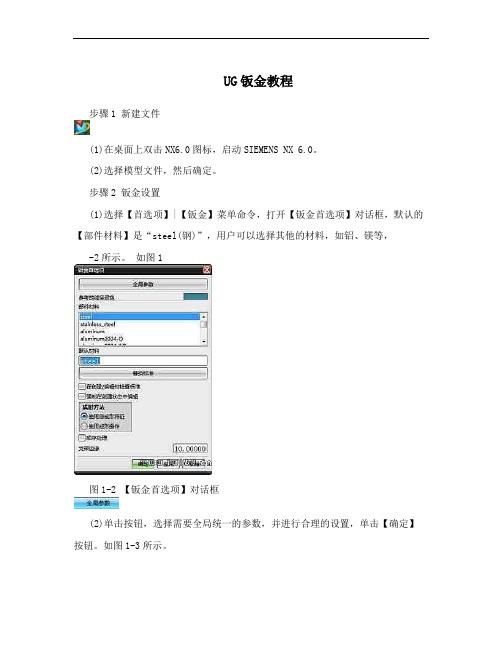

UG钣金教程步骤1 新建文件(1)在桌面上双击NX6.0图标，启动SIEMENS NX 6.0。
(2)选择模型文件，然后确定。
步骤2 钣金设置(1)选择【首选项】|【钣金】菜单命令，打开【钣金首选项】对话框，默认的【部件材料】是“steel(钢)”，用户可以选择其他的材料，如铝、镁等，-2所示。
如图1图1-2 【钣金首选项】对话框(2)单击按钮，选择需要全局统一的参数，并进行合理的设置，单击【确定】按钮。
如图1-3所示。
图1-3 【全局参数】对话框步骤3 创建钣金基本体(1)选择【插入】?【草图】菜单命令或单击【特征】工具条中的【草图】按钮，打开【创建草图】对话框。
在【草图平面】选项组中选择【创建平面】选项，单击【完整平面工具】按钮，打开【平面】对话框，选择【类型】为【XC-YC 平面】，单击【确定】按钮。
单击【确定】按钮。
(2)创建如图1-4的草图。
单击按钮，退出草图界面，返回到主窗口。
图1-4 创建的草图(3)选择【插入】?【特征设计】?【拉伸】菜单命令或单击【特征】工具条中的【拉伸】按钮，打开【拉伸】对话框。
选择上一步创建的草图曲线，拉伸方向为Z正轴，开始距离为0，终止距离为1，其它按默认设置，单击【确定】按钮。
创建的特征如图1-5所示。
图1-5 创建拉伸体步骤4 打开钣金操作菜单栏(1)打开【钣金特征】工具条。
如图1-6所示。
图1-6 【钣金特征】工具条步骤5 创建弯边特征(1)在【钣金特征】工具条中，单击【弯边】按钮，打开【弯边】对话框。
单击如图1-7所示的边缘，如图1-8所示设置参数，单击【应用】按钮。
效果如图1-9所示图1-7 选择的边缘图1-8 【弯边】对话框图1-9 创建的弯边特征(2)对应的边也进行相同的操作。
(3)单击如图1-10所示的边缘，如图1-11所示设置参数，单击【应用】-12所示按钮。
效果如图1图1-10 选择的边缘图1-11 【弯边】对话框图1-12 创建的弯边特征(4)在【钣金特征】工具条中，单击【成型/展开】按钮，打开【成型/展开】对话框，如图1-13所示。
ug钣金例题
以下是一个简单的UG钣金例题：
目标：创建一个简单的矩形钣金零件，其长为100mm，宽为50mm，厚度为2mm。
步骤：
1. 打开UG软件，创建一个新的钣金零件。
2. 在建模环境中，选择“创建草图”命令，进入草图模式。
3. 在草图中，绘制一个矩形，其长为100mm，宽为50mm。
4. 退出草图模式，选择“轮廓弯边”命令，选择草图中绘制的矩形作为路径。
5. 设置宽度为2mm，点击确定完成创建。
6. 可以使用“折弯”命令将矩形钣金折弯成所需的形状。
7. 最后保存文件即可。
这只是一个简单的UG钣金例题，实际应用中，根据具体需求和产品要求，可能需要更复杂的操作和参数设置。
UG钣金件实例教程作者Lyzsy2005浏览7677发布时间11/12/05图1-1 UG钣金范例的最终效果步骤1 新建文件（1）在桌面上双击NX6.0图标，启动SIEMENS NX 6.0。
（2）选择模型文件，然后确定。
步骤2 钣金设置（1）选择【首选项】|【钣金】菜单命令，打开【钣金首选项】对话框，默认的【部件材料】是“steel（钢）”，用户可以选择其他的材料，如铝、镁等，如图1-2所示。
图1-2 【钣金首选项】对话框（2）单击按钮，选择需要全局统一的参数，并进行合理的设置，单击【确定】按钮。
如图1-3所示。
图1-3 【全局参数】对话框步骤3 创建钣金基本体（1）选择【插入】│【草图】菜单命令或单击【特征】工具条中的【草图】按钮，打开【创建草图】对话框。
在【草图平面】选项组中选择【创建平面】选项，单击【完整平面工具】按钮，打开【平面】对话框，选择【类型】为【XC-YC 平面】，单击【确定】按钮。
单击【确定】按钮。
（2）创建如图1-4的草图。
单击按钮，退出草图界面，返回到主窗口。
图1-4 创建的草图（3）选择【插入】│【特征设计】│【拉伸】菜单命令或单击【特征】工具条中的【拉伸】按钮，打开【拉伸】对话框。
选择上一步创建的草图曲线，拉伸方向为Z正轴，开始距离为0，终止距离为1，其它按默认设置，单击【确定】按钮。
创建的特征如图1-5所示。
图1-5 创建拉伸体步骤4 打开钣金操作菜单栏（1）打开【钣金特征】工具条。
如图1-6所示。
图1-6 【钣金特征】工具条步骤5 创建弯边特征（1）在【钣金特征】工具条中，单击【弯边】按钮，打开【弯边】对话框。
单击如图1-7所示的边缘，如图1-8所示设置参数，单击【应用】按钮。
效果如图1-9所示图1-7 选择的边缘图1-8 【弯边】对话框图1-9 创建的弯边特征（2）对应的边也进行相同的操作。
（3）单击如图1-10所示的边缘，如图1-11所示设置参数，单击【应用】按钮。
