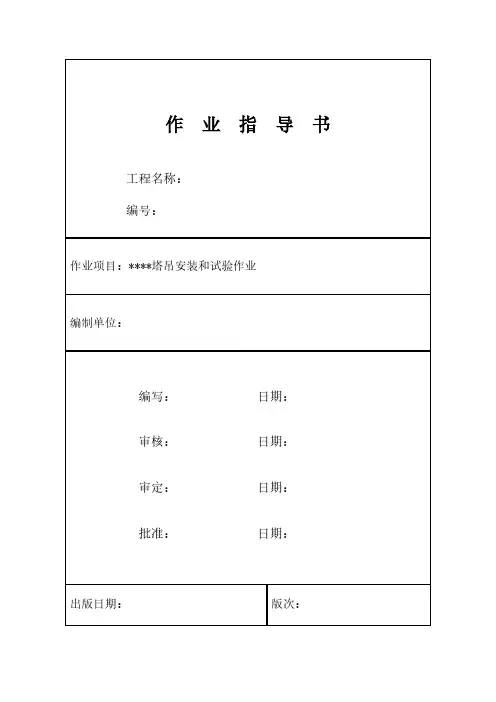

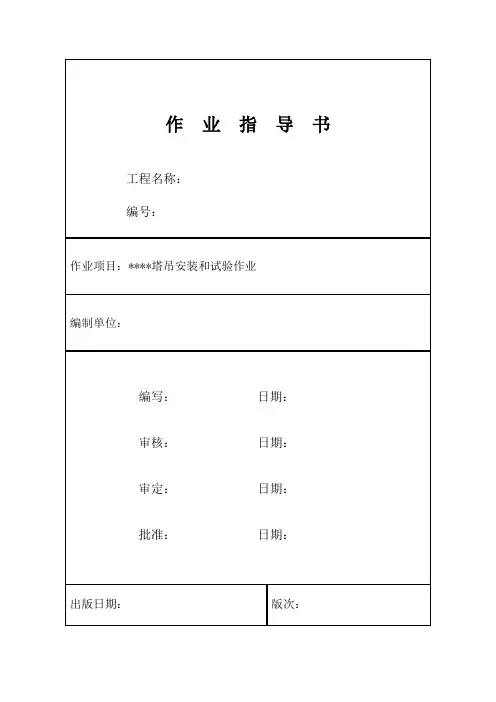

作业指导书工程名称：编号：作业项目：****塔吊安装和试验作业编制单位：编写：日期：审核：日期：审定：日期：批准：日期：出版日期：版次：FZQ1380型塔吊安装、试吊作业指导书 QZ-005-01A 1/28目录1 目的2 使用范围3 编制依据4 工程概况及主要工程量5 劳动力计划和组织分工6 主要机械及工器具7 安装所需的材料8 施工进度8 施工准备9 作业程序10 作业方法、工艺要求及质量标准11 工序交接及成品保护12 安全和文明施工措施13 安全保证体系和文明施工措施14 附图FZQ1380型塔吊安装、试吊作业指导书 QZ-005-01A 2/281.目的2.使用范围本作业指导书适用于**工程**机组**塔式起重机的安装、试吊作业。
3.编写依据3.1 **塔式起重机随机图纸及说明书3.2 《**工程**标段建筑及安装工程施工组织总设计》3.3 《塔式起重机》GB/T5031-2008中华人民共和国国家标准3.4 《建筑施工安全检查标准》JGJ59-19993.5 《机械设备安装工程施工及验收通用规范》GB50278-98中华人民共和国建设部1998年12月1日3.6《特种设备安全监察条例》国务院549号令3.7《特种设备作业人员监督管理办法》国家质量监督检验检疫总局第70号3.8《起重机械监督检验规程》国家质量监督检验检疫总局3.9 《起重机械安全监察规定》国家质量监督检验检疫总局92令（2007年6月1日执行）3.10《起重机械安装改造重大维修监督检验规》（TSGQ7016-2008）3.11《江苏省特种设备安全监察条例》3.12《电力建设起重机械安全监督管理办法》国家电网公司3.13《起重机安全使用第3部分：塔式起重机》ISO12480-3:20053.14《起重机检查第3部分：塔式起重机》 ISO 9374--3: 20023.15国家建设部 166号令《建筑起重机械安全监督管理规定》（2008年6月1日执行）；3.16《塔式起重机安全规程》中华人民共和国国家质量监督检验检疫总局GB5144-20063.17《塔式起重机操作使用规程》JG/T100-19994.工程概况及主要工程量4.1 工程概况：FZQ1380型塔吊安装、试吊作业指导书 QZ-005-01A 3/28 4.2 塔式起重机械各部分重量如下：名称重量（Kg）名称重量（Kg）5.劳动力计划和组织分工：序号本工程职务姓名职务证件类别职责分工1总指挥全面负责**塔式起重机的安装、试验工作2副总指挥具体负责**塔式起重机的安装、试验工作3负责人负责**塔式起重机安装作业中作业指导书编制、报审，技术交底，安装过程技术指导安全监督、过程检验，安装、试验验收，资料整理等工作。

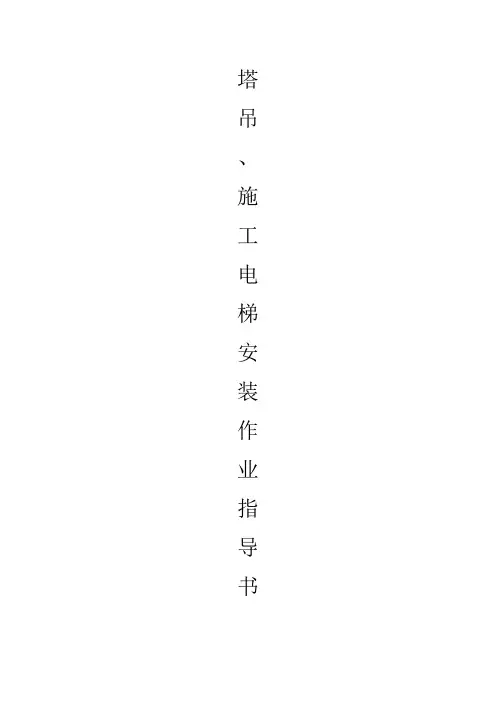

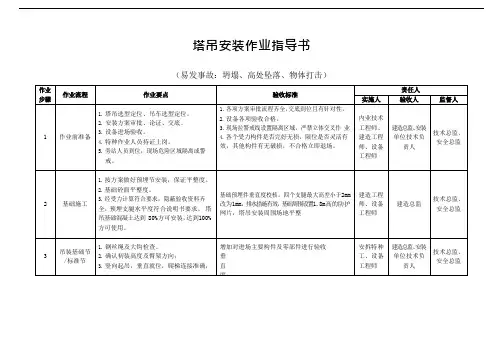

塔吊、施工电梯安装作业指导书1.适用范围本作业指导书适用于本公司所实施的建筑工程中的塔吊、施工电梯安装作业。
2.作业准备2.1塔吊安装准备2.1.1施工现场准备（1）根据施工方案及施工组织设计确定砼基础的铺设位置，严格按塔吊型号砼基础图的要求进行基础设置。
（2）为满足塔机安装及正常使用，配备符合安全要求的专用配电箱，并距塔机中心不大于3m。
（3）清理进场道路，清理回填并夯实塔机基础周边范围内的场地，以便于进场塔机部件的摆放和选择汽车吊的就位点。
2.1.2施工技术准备（1）根据施工组织设计及工程建筑物的特点选用满足使用要求的塔吊型号，并编制塔吊安装专项施工方案（由有资质的塔吊安装单位进行编制及安装），塔吊安装技术人员必须提前进行现场实地勘测，仔细地考虑在安装中可能碰到的问题，制定切实可行的施工方案，对疑难问题及时同相关定位沟通，共同商讨解决对策，确保安装顺利安全的进行。
（2）做好安装前塔机的检查、维护。
（3）做好保养、检查，清理安装部件，做好装运准备。
（4）做好以下技术资料的准备：1）安装说明书；2）场地平面图；3）基础验收记录；4）塔机零部件安装验收表；5）安装作业安全技术交底。
2.1.3塔吊安装施工人员准备（安装前应做详细报审）2.1.4 工具准备根据塔吊安装专项方案进行安装工具的配备。
2.1.5 起重机械准备根据塔吊安装专项施工方案选择合适的起重机械配合塔吊安装作业。
2.2施工电梯的安装准备2.2.1 施工技术准备根据工程特点及现场实际情况选择合适的施工电梯，并由有资质的安装单位进行安装专项方案的编制及安装。
2.2.2 施工现场准备（1）进出现场道路坚实平整，能满足施工电梯安装进出场的使用要求。
（2）主体结构施工达到安装施工电梯的要求。
（3）施工电梯基础已按方案要求施工。
2.2.3 主要施工人员准备2.2.4 主要施工机械和工具2.2.5 施工材料准备待安装的升降机应做到性能完好，金属机构部分无疲劳损伤、无焊缝开裂脱焊、无严重锈蚀。
HT/(C)/ZZ/2003/001塔式起重机安装作业指导书本作业指导书依据《塔式起重机操作使用规程》（ZB J80012-89）、厂家提供的《起重机使用说明书》编制。
1.0 安装前的准备工作1.1 塔吊基础复核：塔吊基础外形尺寸、预留底脚螺栓孔的尺寸、位置是否符合图纸设计的要求；塔吊基础砼的强度须达到60％以上；塔吊基础平面水平偏差应在±0.1cm范围内。
1.2 检查塔吊配件是否齐全，并准备安装需用的料具。
2.0 塔吊安装步骤：2.1 塔吊基础节架的安装：在塔吊基础上找出中心线，做好标记，将预埋螺栓置于预留孔内，找平、找正后进行砼浇灌，然后将基础节架吊放在基础上，找正校平后拧紧地脚螺栓。
2.2 塔吊地面拼装：2.2.1 拼装起重臂：(1)、将起重臂适当抬高，安装小跑车和检修平台，并将其固定在起重臂根部，按所需臂长组装起重臂；(2)、将起重臂拉杆依次吊放在起重臂上弦，用销轴联接好，再用铁丝绑扎牢固。
(3)、穿绕小跑车牵引钢丝绳，穿绕方法要符合说明书要求。
2.2.2 拼装平衡臂：将两节平衡臂依次吊放在枕木上，用销轴连接，把平衡臂拉杆、围栏杆安装好，再安装平衡臂位杆两销轴。
注意：销轴必须从平衡臂内侧向外装，然后检查起升机构的安装情况。
2.2.3 组装塔吊起升架：将液压油箱、油缸上、下工作台、引进节架装置等构件组装到爬升架上。
2.2.4 将转盘、围栏杆件组装成一个整体。
2.2.5 将塔顶与回转塔身用销轴连接。
2.3 吊装：2.3.1 将标准节架与塔吊基础架连接，标准节数量应与说明书一致，标准节中有踏步的一边应同平衡臂方向一致。
2.3.2 将爬升架吊起套在已装好的标准节上，油缸一边应对正塔身踏步的一边。
2.3.3 将转盘吊起安装在塔身上，紧固联接螺栓。
2.3.4 将塔顶吊起，用高强度螺栓联接回转塔身与上支座上，限制器方向与起重臂方向一致。
2.3.5 接塔机电源线及旋转盘电器线路。
2.3.6 吊装平衡臂：用两根12m(φ21.3mm)的麻绳系在平衡臂端，以便在吊装中导向。
FZQ1380型塔吊安装、试吊作业指导书QZ-005-01A 1/28目录1 目的2 使用范围3 编制依据4 工程概况及主要工程量5 劳动力计划和组织分工6 主要机械及工器具7 安装所需的材料8 施工进度8 施工准备9 作业程序10 作业方法、工艺要求及质量标准11 工序交接及成品保护12 安全和文明施工措施13 安全保证体系和文明施工措施14 附图1.目的2.使用范围本作业指导书适用于**工程**机组**塔式起重机的安装、试吊作业。
3.编写依据3.1 **塔式起重机随机图纸及说明书3.2 《**工程**标段建筑及安装工程施工组织总设计》3.3 《塔式起重机》GB/T5031-2008中华人民共和国国家标准3.4 《建筑施工安全检查标准》JGJ59-19993.5 《机械设备安装工程施工及验收通用规范》GB50278-98 中华人民共和国建设部 1998年12月1日3.6《特种设备安全监察条例》国务院549号令3.7《特种设备作业人员监督管理办法》国家质量监督检验检疫总局第70号3.8《起重机械监督检验规程》国家质量监督检验检疫总局3.9 《起重机械安全监察规定》国家质量监督检验检疫总局92令（2007年6月1日执行）3.10《起重机械安装改造重大维修监督检验规》（TSGQ7016-2008）3.11《江苏省特种设备安全监察条例》3.12《电力建设起重机械安全监督管理办法》国家电网公司3.13《起重机安全使用第3部分：塔式起重机》ISO12480-3:20053.14《起重机检查第3部分：塔式起重机》 ISO 9374--3: 20023.15国家建设部 166号令《建筑起重机械安全监督管理规定》（2008年6月1日执行）；3.16《塔式起重机安全规程》中华人民共和国国家质量监督检验检疫总局GB5144-20063.17《塔式起重机操作使用规程》JG/T100-19994.工程概况及主要工程量4.1 工程概况：PAGEFZQ1380型塔吊安装、试吊作业指导书QZ-005-01A 3/284.2 塔式起重机械各部分重量如下：6 主要机械及工器具PAGEFZQ1380型塔吊安装、试吊作业指导书QZ-005-01A 5/287 安装所需的材料9．1 基础准备9．2 技术准备：9．3 现场条件准备10 作业程序11 作业方法、工艺要求及质量标准12 工序交接及成品保护13 安全保证体系和文明施工措施13.1 安全保证体系13．2 参加组合安装人员，高空作业者必须经医院检查合格方可。
目录1.工程概况2.安装前的准备工作3.塔机的安装4.人员分工5.安全保证措施6.文明施工要求7.塔吊的运行8.附图9.职业健康安全风险控制计划表1、工程概况1.1本工程为化学水处理室，本工程平面为L 形布置，现场场地标高约为-0.4m （相对标高）。
上部为单层和多层框架结构。
1.2为满足本工程施工需要，拟在化水车间安装一台QTZ40的塔式起重机，作为工程施工垂直运输机械。
2、安装前的准备工作2.1准备安装机械以及足量的铁丝、杉木、钢丝绳、绳夹等常用工具。
2.2塔吊安装配置一台25T 的轮式吊车。
3、塔机的安装3.1根据电厂一期工程<<岩土工程勘察报告(修订)>>,本工程所处地地基承载力为5吨/平方米, 针对本工程地基的具体情况，结合选用塔吊（型号QTZ40）的技术参数，为确保塔吊设备安装后能正常、安全使用。
决定采用喷粉桩加固地基处理，使复合地基实际承载力满足要求。
计算如下：3.1.1采用水泥粉喷桩直径500㎜；3.1.2塔吊基础尺寸4150×4150×1200（高）；塔吊基础底标高定为-2.00米. 3.1.3按10%置换率，则设桩数为9根；桩长为10米;3.1.4复合地基实际承载力计算：式中ksz f .___复合地基最终实际承载力值;k s f .__桩间天然土地基承载力标准值; =5t/㎡n __总桩数; =9Af nA A nR f k s p k k sz ..)(-+=k R __单桩承载力; =0.5×3.14×10×20×103 A__基础总面积; =4.15×4.15p A __单桩截面积; =0.25×0.25×3.14根据国电铜陵电厂一期工程岩土工程勘察报告(修订)22.17105)196.0922.17(1014.35.01020943.⨯⨯⨯-+⨯⨯⨯⨯⨯=k sz f=20㎡结论：满足要求塔吊基础为C25混凝土浇筑，基础尺寸为4.15m*4.15m*1.20m ，内配2级Φ25的双层双向＠200的钢筋网，架立筋为2级Φ25＠500，架立筋与上下层钢筋网应拉结钢筋，埋设16根M55的高强度螺栓与塔身底架固定。
塔式起重机安装一、适用范围本作业指导书适用于桥式起重机起重设备的安装工程的施工及验收，对其进行全过程的质量控制及管理工作。
二、编制标准《起重机械监督检验规程》国家质量监督检验检疫总局《机电类特种设备安装改造维修许可规则》国家质量监督检验检疫总局《起重设备安装工程施工及验收规范》 GB50278-2012《建筑机械使用安全技术规程》 JGJ 33-2012《工程建设安装工程起重施工规范》 HG 20201-2000《起重机械安全规程》 GB6067-2010《起重机械安装改造重大维修监督检验规则》 TSGQ7016-2008《起重机械超载保护装置安全技术规范》 GB12602-1990《起重机械试验规范和程序》 GB5905-2011《起重机设计规范》 GB/T3811-2008《起重机械设备安装工程施工及验收规范》 GB50278-2010《起重机和起重机械技术性能和验收文件》 GB/T17908-1999《起重机用钢丝绳检验和报废实用规范》 GBT5972-2006《一般用途钢丝绳》 GB/T20118-2006《重要用途钢丝绳》 GB 8918-2006《起重机电控设备》 JBT4315-1997《塔式起重机安全规程》 GB5144－2012《塔式起重机操作使用规程》 JG/T100－2006《塔式起重机》 GB/T5031-2008三、施工准备3.1技术准备：3.1.1图纸审核3.1.1.1为了使施工人员充分领会设计意图，熟悉设计内容，正确按图纸施工，确保工程质量，避免返工浪费，必须在工程开工前由现场技术负责人组织施工人员对图纸进行会审。
熟悉随机设备带来的全套起重机械图纸、说明书、质量证明书、强度计算书等技术文件。
一方面对全部技术资料和设计文件内容、数量进行审查，另一方面为了解起重机械结构的特点、工程量、起重机械各部位的关系及技术要求。
3.1.1.2图纸会审的重点:1. 熟悉技术文件，设计图纸和有关资料。
作业指导书工程名称：江苏常熟发电有限公司2×1000MW机组扩建工程编号：JX-048作业项目名称：QTZ7520塔式起重机安装施工方案编制单位：江苏省电力建设第一工程公司常熟分公司编制：日期：审核：日期：审定：日期：批准：日期：出版时间版次第一版目录1.编制目的----------------------------------------------------------------22.适用范围----------------------------------------------------------------23.编制依据----------------------------------------------------------------24.工程概况及主要工程量----------------------------------------------------25.劳动力计划和作业人员----------------------------------------------------36.主要机械及工器具配备----------------------------------------------------47.施工准备----------------------------------------------------------------48.作业程序----------------------------------------------------------------59.作业方法、工艺要求及质量标准--------------------------------------------510.职业安全卫生和文明施工措施--------------------------------------------2311.重大危险源辨识与控制措施----------------------------------------------2512.事故防范措施及事故应急救援预案----------------------------------------2713.试吊方案--------------------------------------------------------------2914.附图------------------------------------------------------------------301.编制目的为完成江苏常熟电厂2×1000MW机组扩建电除尘工程项目垂直运输任务，项目部决定在现场安装一台QTZ7520塔式起重机。
塔式起重机安装作业指导书一、引言塔式起重机是一种用于高空作业的重型机械设备，广泛应用于建筑工地、港口码头等领域。
为了确保塔式起重机的安全、高效运行，正确的安装是至关重要的。
本文将详细介绍塔式起重机的安装作业指导，以帮助操作人员正确、有效地进行安装工作。
二、安装前的准备工作1. 确定安装位置：根据工地的布局和实际需求，选择合适的位置安装塔式起重机。
同时要确保安装位置坚固稳定，能够承受起重机的重量和工作负荷。
2. 检查设备完整性：在安装前，要对塔式起重机及其配件进行全面检查，确保设备完好无损，并排除任何可能影响安全的问题。
3. 制定安全预案：在安装前，要制定详细的安全预案，包括作业流程、安全措施、紧急救援等内容，并提前与相关人员进行沟通和培训。
三、塔式起重机安装步骤1. 安装基础：首先要进行塔式起重机的基础安装。
根据设备的要求，进行地基的开挖和混凝土浇筑，确保基础牢固稳定。
2. 安装塔身：安装完基础后，开始安装塔身。
根据起重机的高度和型号，按照设备说明书的要求，逐节安装塔身，并使用螺栓进行固定。
3. 安装起重臂：安装完塔身后，进行起重臂的安装。
根据起重机的型号和工作需求，选择合适的起重臂，并按照设备说明书的要求进行安装。
4. 安装配重：根据起重机的工作负荷和平衡要求，安装相应的配重，以确保起重机的稳定性和安全性。
5. 安装驱动系统：安装起重机的驱动系统，包括电机、齿轮箱等。
确保驱动系统的正常运转，并进行必要的调试和检测。
6. 连接电气系统：连接起重机的电气系统，包括供电线路、控制系统等。
确保电气系统的安全可靠，并进行必要的测试和调试。
7. 安装安全设施：安装起重机的安全设施，包括限位器、安全防护网等。
确保起重机在运行过程中能够及时发现并避免潜在的安全风险。
四、安装后的检查与调试1. 检查固定情况：对已安装的起重机进行全面检查，确保各部件的固定情况良好，不存在松动或脱落的现象。
2. 进行测试运行：进行起重机的测试运行，包括起吊试验、回转试验等，以验证设备的正常运行和性能。
目录1 目的2 使用范围3 编制依据4 工程概况及主要工程量5 劳动力计划和组织分工6 主要机械及工器具7 安装所需的材料8 施工进度8 施工准备9 作业程序10 作业方法、工艺要求及质量标准11 工序交接及成品保护12 安全和文明施工措施13 安全保证体系和文明施工措施14 附图1.目的2.使用范围本作业指导书适用于**工程**机组**塔式起重机的安装、试吊作业。
3.编写依据3.1 **塔式起重机随机图纸及说明书3.2 《**工程**标段建筑及安装工程施工组织总设计》3.3 《塔式起重机》GB/T5031-2008中华人民共和国国家标准3.4 《建筑施工安全检查标准》JGJ59-19993.5 《机械设备安装工程施工及验收通用规范》GB50278-98 中华人民共和国建设部 1998年12月1日3.6《特种设备安全监察条例》国务院549号令3.7《特种设备作业人员监督管理办法》国家质量监督检验检疫总局第70号3.8《起重机械监督检验规程》国家质量监督检验检疫总局3.9 《起重机械安全监察规定》国家质量监督检验检疫总局92令（2007年6月1日执行）3.10《起重机械安装改造重大维修监督检验规》（TSGQ7016-2008）3.11《江苏省特种设备安全监察条例》3.12《电力建设起重机械安全监督管理办法》国家电网公司3.13《起重机安全使用第3部分：塔式起重机》ISO12480-3:20053.14《起重机检查第3部分：塔式起重机》 ISO 9374--3: 20023.15国家建设部 166号令《建筑起重机械安全监督管理规定》（2008年6月1日执行）；3.16《塔式起重机安全规程》中华人民共和国国家质量监督检验检疫总局GB5144-20063.17《塔式起重机操作使用规程》JG/T100-19994.工程概况及主要工程量4.1 工程概况：4.2 塔式起重机械各部分重量如下：6 主要机械及工器具7 安装所需的材料9．1 基础准备9．2 技术准备：9．3 现场条件准备10 作业程序11 作业方法、工艺要求及质量标准12 工序交接及成品保护13 安全保证体系和文明施工措施13.1 安全保证体系13．2 参加组合安装人员，高空作业者必须经医院检查合格方可。

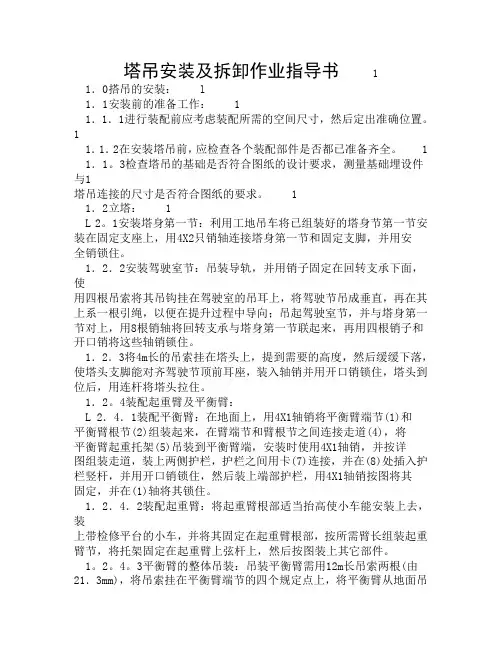

塔吊安装及拆卸作业指导书 11．0搭吊的安装： l1．1安装前的准备工作： 11．1．1进行装配前应考虑装配所需的空间尺寸，然后定出准确位置。
11．1．2在安装塔吊前，应检查各个装配部件是否都已准备齐全。
1 1．1。
3检查塔吊的基础是否符合图纸的设计要求，测量基础埋设件与1塔吊连接的尺寸是否符合图纸的要求。
11．2立塔： 1L 2。
1安装塔身第一节：利用工地吊车将已组装好的塔身节第一节安装在固定支座上，用4X2只销轴连接塔身第一节和固定支脚，并用安全销锁住。
1．2．2安装驾驶室节：吊装导轨，并用销子固定在回转支承下面，使用四根吊索将其吊钩挂在驾驶室的吊耳上，将驾驶节吊成垂直，再在其上系一根引绳，以便在提升过程中导向；吊起驾驶室节，并与塔身第一节对上，用8根销轴将回转支承与塔身第一节联起来，再用四根销子和开口销将这些轴销锁住。
1．2．3将4m长的吊索挂在塔头上，提到需要的高度，然后缓缓下落，使塔头支脚能对齐驾驶节顶前耳座，装入轴销并用开口销锁住，塔头到位后，用连杆将塔头拉住。
1．2。
4装配起重臂及平衡臂：L 2．4．1装配平衡臂：在地面上，用4X1轴销将平衡臂端节(1)和平衡臂根节(2)组装起来，在臂端节和臂根节之间连接走道(4)，将平衡臂起重托架(5)吊装到平衡臂端，安装时使用4X1轴销，并按详图组装走道，装上两侧护栏，护栏之间用卡(7)连接，并在(8)处插入护栏竖杆，并用开口销锁住，然后装上端部护栏，用4X1轴销按图将其固定，并在(1)轴将其锁住。
1．2．4．2装配起重臂：将起重臂根部适当抬高使小车能安装上去，装上带检修平台的小车，并将其固定在起重臂根部，按所需臂长组装起重臂节，将托架固定在起重臂上弦杆上，然后按图装上其它部件。
1。
2。
4。
3平衡臂的整体吊装：吊装平衡臂需用12m长吊索两根(由21．3mm)，将吊索挂在平衡臂端节的四个规定点上，将平衡臂从地面吊起，同时注意吊物是否平衡，吊起后使平衡臂略向前倾，到位后穿上两个下轴销(2)，并用开口销锁住，下放平衡臂以便销上两个销轴(3)并插上开口销，平衡臂安装就位后即可拆去吊具(1)。
S315K16塔式起重机安装调试作业指导书编号：PS-T330-JX-019 版本号：1.0状态：执行目录1.目的2.适用范围3.编制依据4.作业项目概述5.人员配置6.作业准备7.塔机基础验收8.塔机的安装工艺流程9.质量要求10.安全管理、文明施工及环境保护1.目的为规范S315K16塔式起重机的安装作业，加强安全文明施工，明确作业的步骤和要求，特制定此作业指导书。
2.适用范围该作业指导书适用于安徽淮北平山电厂一期工程#2标段#1机组的S315K16塔式起重机安装作业。
3.编制依据3.1S315K16塔式起重机图纸及技术资料3.2安徽淮北平山电厂一期工程《#2标段施工组织设计》3.3《起重机械使用管理规则》TSGQ5001-20093.4《特种设备安全法》主席令第4号；3.5《起重机械使用管理规则》TSGQ5001-2009；3.6《起重机械安装改造重及维修监督检验规则》TSGQ7016-2008。
3.7《塔式起重机安全规程》（GB5144-2006）；安徽淮北平山电厂一期工程S315K16塔式起重机安装调试作业指导书中国能建安徽电力建设第二工程公司平山项目部 第 3 页 共20页4. 作业项目概述因淮北平山电厂一期工程#1机组施工需要，现在炉顶106米处安装一台S315K16塔式起重机，臂长50米，安装后起升高度为150米(塔机定位如图示)。
该塔机为沈阳建机生产的支腿型固定独立式塔式起重机：最大工作幅度70m ，独立高度51.8m ，最大起重量16t 。
塔身由1节基节、1节加强节、标准节、顶升套架、回转总成、驾驶室、塔头、平衡臂、起重臂、拉杆等组成。
安装主吊设备为FZQ1250塔式起重机，辅助吊车为NK450汽车吊。
塔机定位图：3732,532002512用于焊接100用于焊接1006-01G-146-01G-156-01G-13锅 炉 炉 前7500920048004800920055001048010480#1主厂房侧煤仓间5846,7R =21.2m T =16tR=50m T=6.4tR =27mT =50tR =39m T =30t R =50m T =20tR=60m T =10t00005. 资源配置 5.1 人力资源安徽淮北平山电厂一期工程S315K16塔式起重机安装调试作业指导书5.2机具资源6.作业准备6.1使用单位（机械化等相关部门）现场准备工作6.1.1 根据施工要求对塔机进行合理布置和准确定位。
1.目的：指导马鞍山电厂工程使用S315K16塔吊的安装、试验作业程序，实行质量安全控制，提供符合工程文件和验收标准的合格产品。
2.适用范围：本作业指导书适用于马鞍山电厂用S315K16塔吊的安装、试验作业。
3.编制依据：3.1《电力建设安全工作规程》（火力发电厂部分）（DL5009.1-2002）3.2《电力建设安全健康与环境管理工作规定》（2002-01-21）3.3《电力建设施工机械管理文件汇编》（全国电力施工机械管理协作网）1996.93.4《起重机械安全规程》 GB6067-853.5《塔式起重机安全规程》 GB5144-20063.6《起重机械安装使用维修检验手册》冶金工业出版社3.7《起重设备安装工程施工及验收规范》 GB50278-983.8《沈阳三洋S315K16塔式起重机使用说明书》沈阳三洋建筑机械制造有限公司3.9顾桥电厂工程电除尘施工组织总设计4.作业项目概述：4.1根据马鞍山电厂建设需要，现决定在现场安装一台S315K16型塔式起重机（以下简称水平吊），此塔吊为2008年7月购置一台设备，此设备含有厂家的安全许可证、安装维修改造许可证、设备生产许可明细表、厂家营业执照、组织机构代码和当地所发的监督检验出厂合格报告。
主要作业人员为安装方的有相应资质的塔机安装起重工及验收完毕取得由政府相关部门发的检测合格证书。
4.2S315K16液压自升塔式起重机为水平臂架、小车变幅、上回转自升式多用途塔机。
本次安装起重臂的长度为65米，平衡臂长为21.2m，首次塔身安装高度为51.2m，为塔机的自由高度，附着时附着框位置定于35米至40米位置，最终安装110m。
4.35.作业准备5.1人员安装工 4人起重工 2人安全员 1 人司索指挥 1人电气安装 1 人架子工 4人技术员 1人施工负责 1人5.2机械、器具配备5.3气源、电源配置气源采用瓶装氧气、乙炔，电源在施工现场设1个三级电源盘供电。
