住宅核心筒设计要点一．住宅核心筒的基本元素1．楼梯及前室：2．电梯，电梯厅及消防电梯前室3．公共走道4．设备设施及管井二．各元素设计的基本要点1．楼梯1）楼梯形式：H≤21m，敞开楼梯21m<H≤33m，封闭楼梯，敞开楼梯（户门为乙级防火门）33m<H，防烟楼梯2）楼梯数量：H≤27m，可设一部楼梯（要求每层面积≤650m²，户门距离安全出口≤10m）；27m<H≤54m，可设一部楼梯（要求每层面积≤650m²，户门距离安全出口≤10m）H>54m,设2部楼梯。

3）梯段净宽≥1.1m（高度18米以下一边栏杆的可1.0m）（墙边到扶手中心线的净空尺寸）梯步净宽≥260mm;梯步净高≤175mm梯步数每段≤18步4）普通楼梯基本尺寸：轴线尺寸4500*2600（7*260 2400 200=4420 80抹灰及扶手尺寸=4500）。

（2800层高，每跑8步，共计16步）剪刀楼梯基本尺寸：轴线尺寸6800*2700（15*260 2600 200 100=6700 100抹灰及扶手尺寸=6800）（中间100防火墙）（2800层高，每跑16步）5）楼梯间的门均为乙级防火门，标准层其开门宽度可以是1000mm,首层楼梯间对外开启的防火门应大于1200mm。

6）楼梯间及其前室的外窗和其他部分的外窗的距离应满足水平大于1.0米，转角及正对时最近距离应大于1.0米的防火要求。

7）可采用剪刀楼梯间，具体要求详见《建筑设计防火规范》5.5.28.8）防烟楼梯间前室面积：≥4.5平米；与消防电梯合用的前室面积：≥6.0平米；2.电梯，电梯厅及消防电梯前室1）. 7层及以上的住宅楼需设电梯，12层及以上每栋需设2台电梯，其中一台可容纳担架（轿厢尺寸宜为1500*1600，或长短边>3100）2）. H>33m住宅楼需设消防电梯3）.电梯厅的深度：大于1500mm，12层及以上≥1800mm，剪刀梯共用前室与消防电梯前室合用时>2.4m。

高层住宅核心筒设计要点【第一篇】高层住宅核心筒设计要点一：概述高层住宅核心筒设计是保障楼体结构安全和居住质量的重要环节。

本文详细介绍了高层住宅核心筒设计的要点。

二：核心筒设计的目的1. 确保高层住宅的抗震性能。

2. 保证住宅内部结构的空间布置。

3. 提供良好的垂直交通通道。

三：核心筒设计的基本原则1. 抗震性能优先。

核心筒应具备良好的抗震性能，以保护住宅内的居民。

2. 结构合理。

核心筒的结构设计应合理，以优化空间布置和增加使用效率。

3. 通风与照明充分。

核心筒内部应设置合适数量的通风口和光井，以保证居住环境的舒适性。

四：核心筒设计的详细要点1. 核心筒的形式选择。

可以选择单核筒、双核筒或多核筒的形式，根据建筑设计及使用需求进行选择。

2. 核心筒的材料选择。

应选择具备良好的抗震性能和耐久性的材料，如钢筋混凝土等。

3. 核心筒的结构设计。

应根据楼层高度、使用功能及抗震要求等设计合适的结构形式，如筒壳结构、柱框结构等。

4. 核心筒的布置位置。

应考虑建筑整体结构和功能布局，合理确定核心筒的位置，以减小地震作用对核心筒的影响。

5. 核心筒的防火设计。

应采用防火材料进行包围，确保核心筒在火灾发生时具备阻燃性能。

6. 核心筒的绝缘设计。

应设置绝缘层，降低核心筒传热损失，提高能源利用效率。

7. 核心筒的通风与照明设计。

应根据居住人数和使用功能等确定合适的通风和照明设备，以保证居住环境的舒适性。

五：附件本所涉及的附件如下：1. 核心筒设计图纸2. 核心筒结构计算书3. 核心筒安全设施清单六：法律名词及注释本所涉及的法律名词及注释如下：1. 高层住宅：指建筑高度超过一定限制的住宅建筑物。

2. 抗震性能：指建筑结构抵抗地震力破坏的能力。

3. 防火材料：指具备阻燃性能的材料，可在一定时间内阻止火势蔓延。

【第二篇】高层住宅核心筒设计要点一：概述高层住宅核心筒设计是确保建筑结构安全和居住质量的重要环节。

本文将详细介绍高层住宅核心筒设计的要点。

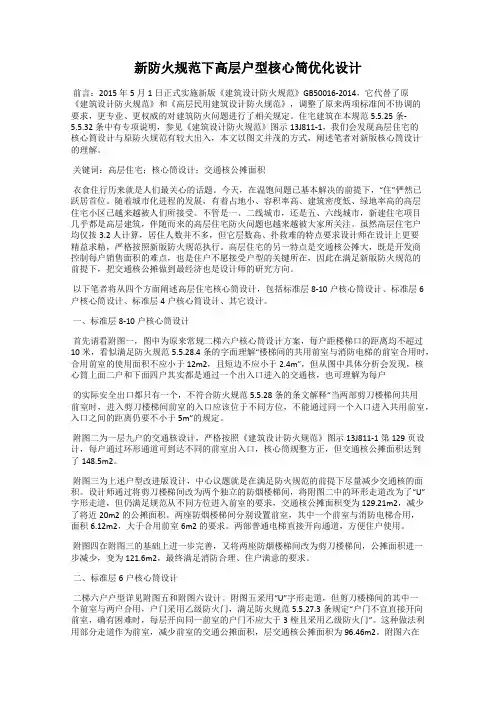

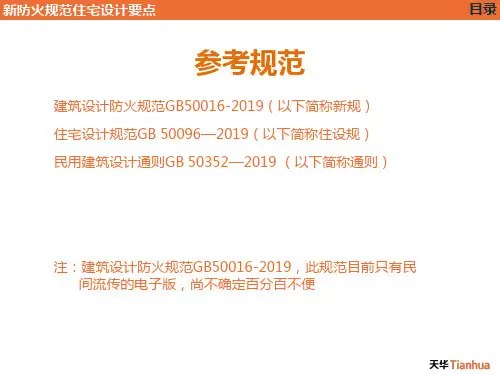

新防火规范下高层户型核心筒优化设计前言：2015年5月1日正式实施新版《建筑设计防火规范》GB50016-2014，它代替了原《建筑设计防火规范》和《高层民用建筑设计防火规范》，调整了原来两项标准间不协调的要求，更专业、更权威的对建筑防火问题进行了相关规定。

住宅建筑在本规范5.5.25条-5.5.32条中有专项说明，参见《建筑设计防火规范》图示13J811-1，我们会发现高层住宅的核心筒设计与原防火规范有较大出入，本文以图文并茂的方式，阐述笔者对新版核心筒设计的理解。

关键词：高层住宅；核心筒设计；交通核公摊面积衣食住行历来就是人们最关心的话题。

今天，在温饱问题已基本解决的前提下，“住”俨然已跃居首位。

随着城市化进程的发展，有着占地小、容积率高、建筑密度低、绿地率高的高层住宅小区已越来越被人们所接受。

不管是一、二线城市，还是五、六线城市，新建住宅项目几乎都是高层建筑，伴随而来的高层住宅防火问题也越来越被大家所关注。

虽然高层住宅户均仅按3.2人计算，居住人数并不多，但它层数高、扑救难的特点要求设计师在设计上更要精益求精，严格按照新版防火规范执行。

高层住宅的另一特点是交通核公摊大，既是开发商控制每户销售面积的难点，也是住户不愿接受户型的关键所在，因此在满足新版防火规范的前提下，把交通核公摊做到最经济也是设计师的研究方向。

以下笔者将从四个方面阐述高层住宅核心筒设计，包括标准层8-10户核心筒设计、标准层6户核心筒设计、标准层4户核心筒设计、其它设计。

一、标准层8-10户核心筒设计首先请看附图一，图中为原来常规二梯六户核心筒设计方案，每户距楼梯口的距离均不超过10米，看似满足防火规范5.5.28.4条的字面理解“楼梯间的共用前室与消防电梯的前室合用时，合用前室的使用面积不应小于12m2，且短边不应小于2.4m”，但从图中具体分析会发现，核心筒上面二户和下面四户其实都是通过一个出入口进入的交通核，也可理解为每户的实际安全出口都只有一个，不符合防火规范5.5.28条的条文解释“当两部剪刀楼梯间共用前室时，进入剪刀楼梯间前室的入口应该位于不同方位，不能通过同一个入口进入共用前室，入口之间的距离仍要不小于5m”的规定。

高层建筑核心筒的消防设计[摘要]随着我国经济的高速发展，高层建筑的比例也越来越多，在城市化进程不断加快的背景下，高层建筑在满足人们住宅和办公的需求，节约城市用地等方面发挥了重大的作用，伴随着我国建筑行业的高速发展，高层建筑的安全性和稳定性也大幅度提高，但是由于高层建筑在消防方面有着先天性的瓶颈，解决高层建筑的消防问题是保障人们生命财产安全的重中之重。

本文从核心筒式高层建筑设计特点进行分析，研究核心筒式高层建筑的消防设计的难点，并提出相应的解决对策。

关键词：高层建筑；核心筒；消防设计，解决对策高层建筑指的是超过一定高度或者是层度的建筑，我国对于高层建筑的新规定是指层级超过10层或者高度超过24米即为高层建筑，高层建筑的特点第一个就是高度高，除了高度高，其次是建筑面积大，有地下室，在设备方面空调设备远远多于一般建筑，电梯的设置也是分段运行，电器数量和种类以及耗电量都比普通建筑要多，这些特点使得高层建筑对消防性能要求要远远高于一般建筑。

核心筒式建筑指的是在建筑中央部位由电梯井道，楼梯，通风井，公共卫生间，电缆井以及部分设备间这类非运营空间与外围框架形成的一个外框内筒式结构，这种建筑目前在我国十分常见，一些大型的商业中心，写字楼很多都采用这种结构，例如武汉国际会展中心附近的世贸广场，这种结构以钢筋混凝土浇筑，结构设计十分合理，有利于结构受力，比其他结构有着更好地抗震性，除了这类建筑，其他建筑中的公共部位从下而上处于同一个部位的建筑形式我们也称之为核心筒。

一，高层建筑火灾特点（一）火势蔓延快。

在高层建筑中，核心筒就像是一个高耸的烟囱，有着通风的作用，由于是直立结构，一旦发生火灾，核心筒部位便成为火势迅速蔓延的主要通道，火势会随着垂直通道从底层迅速的蔓延到顶层，扩散速度极快，能达到3-4m／s。

（二）人员疏散困难。

高层建筑层数多，建筑面积大，人员比较集中，发生火灾时人员疏散需要从上而下，迅速的疏散到地面或者建筑物避难层，由于主要出口都集中在核心筒部位，而核心筒部位又是火灾蔓延的通道，严重的威胁到人员的疏散。

高层核心筒设计注意事项1.核心筒的结构以剪力墙为主，也可以用密柱2.高层剪力墙的厚度一般都大于等于250.（（8度及以上地区上地区）），所以画图最好至少画到300，一般底层厚顶层薄，逐渐过渡逐渐过渡。

画图时，内边线不动，向外扩边。

3.若使用若使用V A V小型中央空调系统，需要加空调机房机房，风机盘管系统，不需要加空调机房，室内净高最少2.4米。

4.强电弱电有自己的管井，最好上下楼层对齐，至少要有一个900*300相重叠。

5.水有冷冻水和冷却水，可以合并，能节省点面积6.消防管井消防管井高层要单独做，靠近消火栓，用防火门，供给消防栓喷淋7.残疾人的卫生间门要双向开，新建的1400*1800，老的是1000*2000的规格8.如果往室外排风的话，排风和新风最好不靠在一起9.卫生间管道井里的水管数有8根10.消防电梯的数量设置：15001500平方米以下，设置1个；1500-2000平方米，设置两个（面积各地算法不同，上海是楼层的建筑面积减去管道井的面积来计算）11.防烟楼梯间若和防烟电梯合用前室，面积要大于等于10平方米，前室和楼梯间里都要有正压送风，楼梯间的压强要大于前室的，用乙级防火门；不合用，即仅是防烟楼梯间的前室，面积大于等于6平米平米，楼梯间加送风，前室不加送风。

12.卫生间里的（大便器+小便器））/洗手盆=2：113.管弄井可以放马桶水箱，宽40014.消防电梯下要有消防水池15.一般塔式高层办公楼标准层建筑面积大约1000m2~1500m2，有两个独立疏散楼梯就足够了，以1500m2一个标准层来计算，办公楼一般差不多20m2一个人（按北京公布的办公楼使用面积：办公人均6m2；会议2.3m2；；辅助用房1.8m2；服务用房1.4m2；人均使用面积人均使用面积是是11.5m2，合建筑面积大约是是16.5m2），即使以10m／人计算的话，每层最多150人，只需要1.5m宽的楼梯，根据《高层民用建筑设计防火规范宽的楼梯》规定楼梯净宽应不小于1.2m，所以设计两个净宽1.2m的楼梯即可。
