《包装设计》课件——管式折叠纸盒的基本结构

《包装设计》课件——管式折叠纸盒的基本结构
管式折叠纸盒
The history of packaging development
The history of packaging development
管式折叠纸盒
管式折叠纸盒的概念： 所谓管式折叠纸盒，是指在纸成型过程中， 盒盖和盒底都需要摇翼折叠组装（或黏合） 固定或封口的纸盒。
管式折叠纸盒定义
头插入到锁口中实现封底。
管式折叠纸盒封口结构
• 自动锁盒底式
指管式折叠纸盒及其盒底能折成 平 板状；也能在盒体撑开的同时，盒底 自动恢复成封合状态。
国舌
尺
寸
实训作业
• 按所给的国际标准反向盒的图纸，手绘并制作一款国际标准 反向盒，长宽高自拟。
基础盒形的尺寸称谓 盒长—— 指盒子的开口部分 盒宽—— 指盒子向侧延伸部分 盒深—— 指纸盒盛装物品的深度（指人们习惯称之的盒高）
管式折叠纸盒封口结构
插入式：由盖与底和相邻的两体板连接的防尘翼构成。封口时，先将两侧防尘翼折盖 ，然后再把盖（底）封盖，插舌插入到盒体与防尘翼的缝隙之中。
根据插入后锁合的方式不同，插入式盒盖又分为摩擦式和锁扣式 锁口式：通过锁口、锁头的锁合来实现盒口封盖。 快速锁底式（123底） 自动锁底式
管式折叠纸盒封口结构
• 插入式
摩擦式 锁扣式 锁扣式
管式折叠纸盒封口结构
• 插入式
摩擦式 锁扣式 锁扣式
管式折叠纸盒封口结构
• 插入式
摩擦式 锁扣式
锁口式:
利用锁口，锁头的锁合实现盒口封 盖
管式折叠纸盒封口结构
• 快速锁底式，又称“123底” • 封底时，凹形底板通过左右两侧襟片的压叠形成封口，由凸型底板的锁

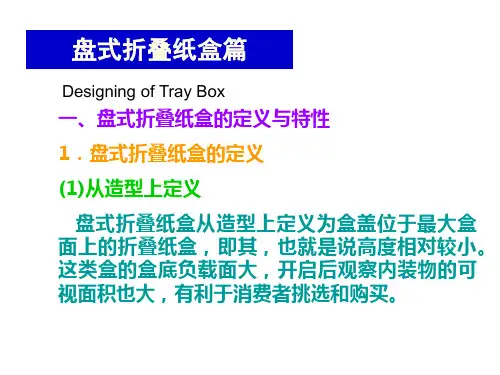

3-折叠纸盒结构设计-2(盘式折叠纸盒)

3-折叠纸盒结构设计-2(盘式折叠纸盒)

图3-76 盘式自动折叠纸盒
TULIC－ 公式——内折叠角(θ)求解公式 内折叠角( （4）TULIC－3公式 内折叠角
以上各种内折叠式自动纸盒，都仅限于长方体， 以上各种内折叠式自动纸盒，都仅限于长方体， 即角隅处的α 均为90 90° 即角隅处的 α ， γ1 ， γ2 均为 90° ， 内折叠板上斜折 线与盒底线的角度为45 45° 线与盒底线的角度为45°。为使一般盘式自动内折叠式 纸盒的折叠体板在纸盒成型后可以向盒内平折， 纸盒的折叠体板在纸盒成型后可以向盒内平折，折叠斜 线与盒底边线所构成的角度 叫内折叠角，用表示。 内折叠角，用表示。 θ= ½（ α+γ1-γ2） （
图3-83 日式糕点个包装 图3-82 叠纸包装盒
H ≤ B tan θ 2
图3-81 盘式自动折叠纸盒体板高度限度分析 （a）一块体板设计两条斜折线 （b）一块体板设计一条斜折线
五、叠纸包装盒
叠纸包装是一种独特的盘式纸盒， 叠纸包装是一种独特的盘式纸盒，材料为 厚度较大的纸张，其结构一页成型，不需粘合， 厚度较大的纸张，其结构一页成型，不需粘合， 内装物装取方便，适合轻量商品，如礼品手帕、 内装物装取方便，适合轻量商品，如礼品手帕、 礼券、请柬、证书的装饰包装。 礼券、请柬、证书的装饰包装。
图3-59 盘式折叠纸盒锁合方式
盖板锁合(d所示) (d所示 （4）盖板锁合(d所示) 底板与端襟片锁合(e所示) (e所示 （5）底板与端襟片锁合(e所示) 盖插入襟片与前板锁合( 所示 所示) （6）盖插入襟片与前板锁合(f~i所示)
图3-59 盘式折叠纸盒锁合方式
图3-59 盘式折叠纸盒锁合方式
图3-73 抽屉盖盒
四、盘式折叠纸盒的平分角设计 1．粘合式或非粘合式蹼角结构

3-折叠纸盒结构设计-1(管式)

3-折叠纸盒结构设计-1(管式)

自锁底纸盒设计要点
1.粘合余角 在自锁底盒主底片上，与旋转点相交的折叠线和盒体与盒底 的交线所构成的角度叫粘合余角。

1 ( 1 2 ) 2
粘合余角
TULIC-2公式——粘合余角求解公式推导
图3-41 长方体管式盒自锁底结构及盒底成型过程示意图
（a）中：1-底片1（主底片） 2-底片2（副底片） 3-底片3
UP
盒盖结构
翻盖式：flip top 结构特点：
1-打孔线
2-凸耳
UP
盒盖结构
花型锁 结构特点：是一种特殊锁口形式，可以通过连续顺次折叠盒盖 盖片组成造型优美的图案，又称连续摇翼窝进式。 花型装饰性强，可用于礼品包装，组装稍显麻烦。
正六棱柱花形锁盒盖
UP
盒盖结构
正n棱柱盒的花型摇翼设计 设计方法一：根据n边形盒盖的边数，确定旋转角β，再计算得
∠D1DC = γ 1
∠E4DE3= γ 2 + α - γ 1
δ ´ =1/2（∠E4DE3）+∠E3DC
= 1/2 （ α + γ 2 - γ 1）+（γ 1 - γ 2 ） 简化，得 δ
图3-42 一般管式折叠纸盒自锁底成型分析图
´ = 1/2 （ α + γ 1 - γ 2 ）
（3-5）
棱柱形管式折叠纸盒自锁底结构
第三章前 折叠纸盒结构设计 言
折叠纸盒篇 • 盘式折叠纸盒 • 管式折叠纸盒 • 纸盒的功能性结构 • 纸盒的尺寸设计 • 纸盒的模切版设计
粘贴纸盒篇 • 粘贴纸盒结构 • 粘贴纸盒成型 • 纸盒的尺寸设计 • 纸盒的模切版设计
折叠纸盒篇
折叠纸盒的特点 Features of Folding Carton

纸盒包装结构设计附带纸盒展开图ppt课件

纸盒包装结构设计附带纸盒展开图ppt课件
49
局部图
50
平面图
51
包底手提盒
这种表面轮廓呈锥形的手提 型纸盒通过推压侧面很容易 制成并竖立起来，同时也形 成了压合封闭的底座。通过 挤压纸盒上方的面来完成入 口的制作，用力推压顶部的 缝隙可以打开纸盒。镂空展 示格是为符合纸盒正面轮廓 特地划开的。
52
平面图
53
三角内侧手提盒
这种有防震底座的纸袋适用于促销及包装床上用品和服装等。纸袋的强度要求取决于产品，卡纸的厚 度决定纸袋的强度。这既可以作为一级包装，也可以作为二级包装，所使用的材料在很大程度上会影
4
设计要求
方 便 性：纸容器结构设计必须便于生产，便于存贮，便于陈列展销，
便于携带，便于使用和便于运输。
保 护 性：保护性是纸结构设计的关键，根据不同产品的不同特点，设
计应从内衬、排列、外形等结构分别考虑，特别是对于易破 损和特殊外型产品。
变 化 性：纸容器造型结构外型的更新、变化非常重要，它能给人以新
41
平面图
42
推入式封口的角锥体纸盒
这种角锥体纸盒与后面 的一个例子很相似，但 使用了另一种封口方式。 它不用简单的盖子，而 是在各部分周边都没有 比和结构。通过一次按 顶部折痕向下推压，使 其呈螺旋形向内。
43
平面图
44
角锥体纸盒
锥形的侧边和粘合的折 叠盖口使整个纸盒呈角 锥形，中间的衬盖可根 据产品要求去掉。设计 师也可通过改变册侧面 部分的数量来选择增加 或减少纸盒的面，从而 定下底座的形状。
为产品提供另外的空间。
74
平面图
75
斜盖锥面
这项简单设计是一个 有着锥形面和狭小底 部的基本容器造型。 通过纸盒顶部的倾斜 盒盖可以取出产品， 这个例子显示出手柄 作为选用件如何融入 设计来美化包装。

3-折叠纸盒结构设计-1(管式)

3-折叠纸盒结构设计-1(管式)
折叠纸盒容积、内装物质量与纸板厚度选用表 纸盒容积 （㎝3）
0~300 300~650 650~1000 1000~1300 1300~1800 内装物质量 （㎏） 0~0.11 0.11~0.23 0.23~0.34 0.34~0.45 0.45~0.57 纸板厚度 （㎜） 0.46 0.51 0.56 0.61 0.66 纸盒容积 （㎝3） 1800~2500 2500~3300 3300~4100 4100~4900 4900~6150 内装物质量 （㎏） 0.57~0.68 0.68~0.91 0.91~1.13 1.13~1.70 1.70~2.27 纸板厚度 （㎜） 0.71 0.76 0.81 0.91 1.02
相应的盖面成型角 ，确定重合点On的位置。
(a) (a)正四棱柱花形锁盒盖
(b)正八棱柱花形锁盒盖 （b）
n
常用正n棱柱盒 的 和 值 2
3 4 5

2
30 45 54

120 90 72
n
65

60 51.4 45
UP
盒盖结构
正n棱柱盒的花型摇翼设计 设计方法二：根据盖片上任一重合点pn 位置，由旋转角β确定 各个盖板上的重合定点。
反插式（R.T.E） 直插式（S.T.E） 比尔斯盒（Beers tray） 布莱特伍兹盒（Brightwoods tray） 六点粘合盒
也可按局部特征结构命名
摇盖盒、锁口盒、锁底盒、自锁底盒、开窗盒、间壁盒
也可按专用内装物命名
汉堡盒、比萨盒、牛奶屋盒、果汁饮料盒、爆米花盒
TOP
.摇盖盒
.套盖式
插入式的锁合结构 作用：为使内装物装填后盒盖不易自开，同时又便于机械化包装。

折叠纸盒的功能性结构

折叠纸盒的功能性结构
图3110minj间壁衬格式纸盒203独立间壁板图3111装酒瓶的间壁板21图311251间壁盒的间壁板结构图和成型示意图22图3113一套清洁化妆品的包装a盒体b中框间壁板c边框间壁板23图3114礼品包装a盒体b中框间壁板c边框间壁板24三组合组合恰恰与间壁相反后者是将纸盒主体分隔为单个内装物的包装前者是将单个内装物的包装组合为纸盒主体
图3-145 方便回收纸盒结构之一
图3-146 方便回收结构之二
（2）方便回收的盘式盒
为了减少展开后纸盒占用面积，在盒坯中间加一条压痕 线，在端内板的两端各增加了一个八字形锁口结构，通过对 纸盒四角用力，使纸盒角部撕裂，把纸盒展成平面后，再沿 中央折线将纸盒对折，通过两端的八字形结构互相固定，防 止弹开。在四角的襟片上，将原先的折线改成打孔线，方便 撕开。为了使撕断后的襟片不掉出来，可以增大襟片面积， 通过襟片与板之间的摩擦力将襟片夹在其中。
如果将间壁板利用斜裁切线的方法移植到盘式盒
体上，也可以设计m×2盘式间壁包装盒。
下图是主体结构为盘式的反揿间壁多瓶饮料包装盒，
盒底为abcd部分，上下两主板向内折叠构成主体盒
型，然后各斜裁切线的上下两部分，一为内折，一
为外折构成间壁。ef为作业线。
图3-105 3×2 盘式间壁包装盒
间壁板直接设计在盒体上的3×2间壁包装 盒，其间壁采用正反揿结构，省工省料。
图3-117 回转环销式组合盒
四、多件集合
间壁、组合之外的另一种多件包装方式，主要用于 包装玻璃杯、饮料瓶、饮料罐等硬质刚性易损产品， 一页纸板成型，巧妙地利用上述内装物品的圆柱类形 态加以分隔固定集合，一般为单行排列。
图示两种玻璃酒具的3件和2件集合包装，因为其宽 度小于杯最大直径且中间折板分插杯中，二者巧妙配 合将玻璃杯固定，所以纸板用量非常节省。

包装结构设计

包装结构设计

设计尺寸标注
表2-10 纸包装设计尺寸代号
设计尺 寸
盒 尺寸
长度 尺寸
宽度 尺寸
高度 尺寸
内尺寸 (inside dimensio
n)
Li
Bi(Wi)
Hi(/hi)
外尺寸 (outside dimensio
n)
L0
B0(W0)
H0(/h0)
制造尺寸
盒（箱） 盒（箱）
体
盖
L
L+
B(W)
B+(W+)
H
H+(h)
LOGO
纸盒（箱）类包装结构绘图基础
LOGO
纸盒（箱）类包装结构绘图基础
纸包装主要尺寸
对于长方体纸包装来说，一般有三个主要尺寸： ① 长度尺寸：纸包装容器盖部长边尺寸。 ② 宽度尺寸：纸包装容器盖部短边尺寸。 ③ 高度尺寸：纸包装容器从盖顶到容器底部的 垂直尺寸。 例：牙膏盒 最长尺寸为高；
鞋盒 最长尺寸为长。
正－反揿点：两面相交点，位于纸包装盒体部位； 重合点：平面内的点，可位于组成一个平面的各个盒板或襟片 上，当旋转成型后，这些点须在同一平面上重合。
LOGO
图2-24 纸盒（箱）类包装造型结构体 （a）旋转成型体 （b）对移成型体 （c）正-反揿成型体
结构 要素
平面成型纸盒（箱）类包装成型基础
LOGO
LOGO
结构 要素
平面成型纸盒（箱）类包装成型基础
输送
固定 粘合 涂胶
折叠
皮 带 给 压 力
图2-26 制造商接头粘合工艺工程
LOGO
图2-27 自锁底粘合工艺过程
结构 要素
平面成型纸盒（箱）类包装成型基础

包装纸盒结构图的绘制——纸盒的结构与尺寸标注规范

包装纸盒结构图的绘制——纸盒的结构与尺寸标注规范

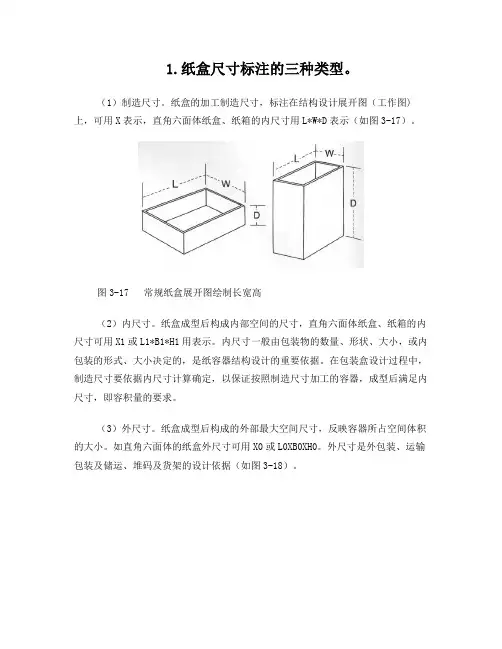

1.纸盒尺寸标注的三种类型。

（1）制造尺寸。

纸盒的加工制造尺寸，标注在结构设计展开图（工作图)上，可用X表示，直角六面体纸盒、纸箱的内尺寸用L*W*D表示（如图3-17）。

图3-17 常规纸盒展开图绘制长宽高（2）内尺寸。

纸盒成型后构成内部空间的尺寸，直角六面体纸盒、纸箱的内尺寸可用X1或L1*B1*H1用表示。

内尺寸一般由包装物的数量、形状、大小，或内包装的形式、大小决定的，是纸容器结构设计的重要依据。

在包装盒设计过程中，制造尺寸要依据内尺寸计算确定，以保证按照制造尺寸加工的容器，成型后满足内尺寸，即容积量的要求。

（3）外尺寸。

纸盒成型后构成的外部最大空间尺寸，反映容器所占空间体积的大小。

如直角六面体的纸盒外尺寸可用X0或L0XB0XH0。

外尺寸是外包装、运输包装及储运、堆码及货架的设计依据（如图3-18）。

图18图192.纸盒设计图标注方法。

（1）纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方法与国家机械制图标准一致，尺寸界线从裁切线或中心线（或槽中心线）引出，也可把裁切线、中心线当做尺寸界线标注。

（2）印刷文字、图案以稿样为准，在设计图上不必画出，只需按比例标出尺寸范围，、用点划线画出，并在技术要求中注明印刷涂油的要求即可。

（3）立体图样应标注内尺寸，如需标注外尺寸，应在尺寸前加注“外”字。

（4）纸板名称、规格、厚度可在技术要求中提出。

3.管型折叠纸盒的结构与尺寸规范。

（1）粘贴翼倒角角度：10*15。

（2）切缝锁合/封口主摇翼宽度缩减量：一般为0.80mm或纸板厚度。

（3）切缝锁合/插舌翼片缩进量：一般为0.8mm或纸板厚度。

（4）切缝锁合/防尘翼（封口副翼）肩：根据纸盒尺寸和I或纸板厚度而变化。

（5）切缝锁合/主防尘翼（封口副翼）角度：一般为45（6）切缝锁合/次防尘翼（封口副翼）角度：一般为15。

（7）防尘翼（封口副翼）缩进量：一般为…8111111或纸板厚度。

（8）摩檫锁合/插舌翼肩：根据纸盒尺寸和或纸板厚度而变化。

包装结构设计-管式折叠纸盒

包装结构设计-管式折叠纸盒

结构新颖；地域特色；技术创新
作业（选做一道）： 1、以一间设计公司或包装加工厂为依托，通过上网、查资料等
各种方式，围绕某一包装产品在设计－制作－流通－销售的过程， 完整地介绍包装产业的运作模式以及发展现状。在下节课用PPT等 相关形式与全体同学交流。 2、通过实例分析包装结构、造型与装潢设计之间的关系，并总结 10条以上成功经验和10条以上失败教训。在下节课用PPT等相关形 式与全体同学分享。
纸盒容积 （㎝2） 0~300 300~650 650~1000 1000~1300 1300~1800 内装物质 量 （㎏） 0~0.11 0.11~0.23 0.23~0.34 0.34~0.45 0.45~0.57 纸板厚度 （㎜） 0.46 0.51 0.56 0.61 0.66 纸盒容积 （㎝2） 1800~2500 2500~3300 3300~4100 4100~4900 4900~6150 内装物质 量 （㎏） 0.57~0.68 0.68~0.91 0.91~1.13 1.13~1.70 1.70~2.27 纸板厚度 （㎜） 0.71 0.76 0.81 0.91 1.02
9-底片1 10-底板2
11-底插片3
折叠纸盒
耐折纸板的压痕与折叠 （a）压痕前 （b）压痕中 （c）压痕后 （d）90°折叠 （e）180°折叠 1-压痕刀 2-纸板 3-底版
折叠纸盒
折叠纸盒包装设计“三· 三” 原则
1．整体设计三原则 a. 整体设计应满足消费者在决定购买时首先观察纸盒包装的主 要装潢面（即包括主体图案、商标、品牌、厂家名称及获奖标 志的主要展示面）的习惯；或者满足经销者在进行橱窗展示、 货架陈列及其他促销活动时让主要装潢面面对消费者以给予最 强视觉冲击力的习惯。 b. 整体设计应满足消费者在观察或取出内装物时由前向后开启 盒盖的习惯。

]第三章第二节管式折叠纸盒_包装结构设计

]第三章第二节管式折叠纸盒_包装结构设计

在管式盒中，只要有作业线能够使盒体折叠成平板状， 都可设计自锁底。
（1）粘合角与粘合余角
自锁式盒底的关键结构是一条与纸盒底边呈角的折叠线， 角以外部分将与相邻底片粘合形成锁底。
管式折叠纸盒
a.粘合角（ δ ） 粘合角即与旋转点相交的盒底折叠线与裁切线 所构成的角度，亦即自锁底主片的粘合面中，以旋 转点为顶点的两条粘合面边界线所构成的角度叫粘 合角，即∠C2BG和∠E2DF。
管式折叠纸盒
图3-8 奇数棱柱类折叠纸盒作业线设计
图3-10 印刷面半切线
管式折叠纸盒
立 体 效果
立 体 效 果
图3-9 异形折叠纸盒作业线设计
管式折叠纸盒
3、直四棱台作业线的研究
直四棱台折叠纸盒设计作业线必须满足的条件 根据作业线设计的条件，当平折时 aa′和ee′的 位置必须重合，则应满足Xa1=Xe1，Ya1=Ye1； Xa2=Xe2，Ya2=Ye2，从而可导出： L/B=cosγ1 / cosγ2
如果公式（3-6）中， α =
90°
则 δ
´ = 45°
另一种自锁底结构，由于它的主底片是一块整板（LB），所 以称其为增强式自锁底。
图3-43 增强式自锁底结构 (a)同位重型自锁式 (b)异位重型自锁底
管式折叠纸盒
图3-44 四棱柱折叠纸盒自锁底结构
管式折叠纸盒
图3-45 六棱柱管式折叠纸盒自锁底结构
5-底片4
6-底片3
7-底片2
8-底片1 9-粘合接头
管式折叠纸盒
3．插锁式
插入与锁口相结合。
图3-21 插锁式折叠纸盒
管式折叠纸盒
4．正揿封口式 正揿封口式结构是在纸盒盒体上进行折线或弧线 的压痕，利用纸板本身的挺度和强度，揿下盖板来实 现封口。其特点是包装操作简便，节省纸板，并可设 计出许多别具风格的纸盒造型，但仅限装小型轻量内 装物。

包装结构设计--纸盒类 ppt课件

包装结构设计--纸盒类 ppt课件

ppt课件
11
包装设计课程内容
1.2 纸盒的结构设计
1.1.1纸盒结构设计方法
ⅰ内部尺寸：纸盒的内部尺寸计算公式为： Xi=Xmax+Kxi 式中Xi—纸盒的內部尺寸，mm Xmax—被包裝物最大尺寸修正系数，mm Kxi—纸盒內部尺寸修正系数，mm 对于折叠纸盒，在長，宽方向Kxi=3-5mm;在高度方向Kxi=1-3mm.当被包裝 物是弹性物体如，服裝，Kxi取小值，若被包裝物是刚性物体如仪表，Kxi则取最 大值。
从商品流通和商品本体上分类，则把包装分为运输包装和销售包装两大类。 从字面上讲，“包装”一词是并列结构，“包”即包裹，“装”即装饰，意思是把 物品包裹、装饰起来。从设计角度上讲，“包”是用一定的材料把东西裹起来，其 根本目的是使东西不易受损，方便运输，这是实用科学的范畴，是属于物质的概念； “装”指事物的修饰点缀。这是指把包裹好的东西用不同的手法进行美化装饰，使 包裹在外表看上去更漂亮，这是美学范畴，是属于文化的概念。单纯的讲“包装” 是将这两种概念合理有效地融为一体。
外界震动与冲击使包装物产生“加速度”，一旦超过其允许 值时（易损度棗即材料设计、结构设计的力学极限），包装 物即受损。
ppt课件
10
包装设计课程内容
(2)确定商品的特性、形状、尺寸、体积、重量、转动 惯量、重心位置、强度、允许加速度（易损度）和商品 包装系统的固有频率等。 (3)选择包装材料应考虑：经济性、实用性 (4)进行包装结构分析、设计（包装设计的一个重要内 容） (5)进行包装试验,检验包装的可靠性须进行试验： （跌落试验、冲击试验、振动试验、压缩试验、堆码试 验） 改进包装结构设计。
包装设计是一门集实用技术学、营销学、美学为一体的设计艺术科学。它不仅 使产品具有既安全又漂亮的外衣，在今天更是成为一种强有力的营销工具 ,各种不同 的商品和商品本身不同的要求，需要有各种不同的包装。在日常生活中，人们从不 同的角度去看待包装，于是产生了不同的包装分类。例如从形态上的分类：箱、桶、 瓶、罐、杯、盆、袋等；从材料上的分类：金属、玻璃、陶瓷、塑料、纸、木、复 合材料等；从技术方法上的分类：真空、充气、冷冻、收缩、贴体、 组合等；从商 品种类上的分类：食品、饮料、轻工、日用品、化工、医药、电器、纺织品、玩具 等。此外，还有从结构上、风格上等各种分类。

第三章 折叠纸盒结构设计.3

第三章 折叠纸盒结构设计.3
θf = 1/2（ γ1 + γ2 - α ）
（ 5 ） TULIC － 5 公 式 —— 外 折 叠 角 (θ´) 求解公式
为使一般盘式自动外折叠纸盒的折叠体板在 纸盒成型后可以向盒外平折，折叠斜线与盒底 边线所构成的角度叫外折叠角，用θ´表示。θ´= 1/2（γ1 +γ2- α）
图3-79 一般盘式自动外折叠纸盒成型分析
θ= ½（ α+γ1-γ2）
（3—7）
图3-60 一般盘式自动内折叠纸盒成型分析
如果毕尔斯纸盒的折叠斜线没有设计在侧板或 端板上，而是设计在端板襟片或侧板襟片上，此时， 令该襟片上两条折线所构成的角度为内折叠余角， 用θf 表示。
因为 θf + θ = γ1
所以
θf= γ1 - θ
= γ1 – 1/2（ α + γ1 - γ2）
板高度限度为：
H B tan2
图3-81 盘式自动折叠纸盒体板高度限度分析 （a）一块体板设计两条斜折线 （b）一块体板设计一条斜折线
五、叠纸包装盒
叠纸包装是一种独特的盘式纸盒，材料为厚 度较大的纸张，其结构一页成型，不需粘合，内 装物装取方便，适合轻量商品，如礼品手帕、礼 券、请柬、证书的装饰包装。
（2）布莱特伍兹(Brightwoods)折叠纸盒
图3-75 毕尔斯折叠盒与布莱特伍兹折叠盒
（3）前向自动折叠纸盒
如果前板在平折时向盒内折，则为前向内折叠式 盒；反之则为前向外折叠式盒，但两者端板均向盒 内平折。
图3-76 盘式自动折叠纸盒
（4）TULIC－3公式——内折叠角(θ)求解公式
以上各种内折叠式自动纸盒，都仅限于长方体，即 角隅处的α，γ1 ，γ2均为90°，内折叠板上斜折线与盒 底线的角度为45°。为使一般盘式自动内折叠式纸盒的 折叠体板在纸盒成型后可以向盒内平折，折叠斜线与盒 底边线所构成的角度 叫内折叠角，用表示。

包装结构纸盒设计

包装结构纸盒设计

1.选题背景1.1产品的简介金丝猴奶糖，金丝猴集团龙头产品——“金丝猴”牌糖果、巧克力、饮品、小食品等四个系列，200多个品种，畅销全国二十多个省市自治区的150多个大中城市和广大农村，并出口到美国、澳大利亚、新西兰、俄罗斯、蒙古、哈萨克斯坦、东南亚及亚太地区，受到国内外广大消费者的欢迎。

目前在国内糖果行业企业生产规模已居前三强。

金丝猴奶糖是一种结构比较疏松的半软性糖果。

糖体剖面有微小的气孔，带有韧性和弹性，耐咀嚼，口感柔软细腻。

奶糖以含有大量奶品而得名，这类糖的主要特点是具有奶的独特芳香，又称为焦香糖果。

奶糖的外形多为圆柱形，也有长方形和方形。

色泽多为乳白或微黄色。

奶糖的平均含水量为5～8%，还原糖含量在14～25%之间。

1.2产品包装的要求此包装是盒式包装，结构简单大方，便于机械生产，降低生产成本。

精致图案更容易引起人们的购买欲望，促进销售。

而且奶糖包装设计应在造型上与众不同，只有优美的造型才能给消费者丰富的视觉享受。

另外，奶糖包装的装潢可从色彩中体现出来，色彩的运用只能从食品的特点出发，设计需要显示出奶糖的特色，同时兼顾消费者的欣赏习惯。

另外，合理的食品包装应做到对奶糖有恰倒好处的保护性，包括物理、化学、生物性能保护和并不浮夸的精美装饰，方便贮存、运输和消费者使用。

1.3设计思想在包装设计的过程中，要考虑到该产品的价位和上市时间与包装结构、包装装潢的一致性，要避免过度包装的情况出现。

而且产品的包装设计也应该符合大众的欣赏口味，尽量做到创意新颖独特，在不过多增加包装成本的前提下满足广大群众的使用需求和审美观念。

整体以红色、蓝色和粉色为主色调，色彩活泼生动，透出一种浓香、甜蜜、诱发食欲的感觉。

精致的图案更容易引起人们的购买欲望，促进销售。

2.纸盒结构设计2.1产品性能及特征分析金丝猴奶糖的形状为方体，加上外边小包装可近似看作直径10mm，高50mm的规则圆柱体进行计算。

该糖果大多以扭结式蜡纸做内包装，以长方体的塑料袋为中包装。
