第二章土的渗透性与渗透问题

2.1 土的渗透定律渗定律2.2 渗透系数及其测定22渗透系数及其测定2.3 渗透力与渗透变形土的渗透问题概述浸润线上游土坝蓄水后水透过下游坝身流向下游流线等势线H隧道开挖时，地下水向隧道内流动水在土孔隙通道中流动的现象叫做水的；土可以被水透过的性质水在土孔隙通道中流动的现象，叫做水的渗流；土可以被水透过的性质，称为土的渗透性或透水性。

212.1土的渗透定律一、土中渗流的总水头差和水力梯度、土中渗流的总水头差和水力梯度vw h h z h ++=伯努利方程v u AA2gz h w A 21++=γv2gu z h Bw BB 22++=γhh h Δ=−21h ΔLi =达定律二、达西定律1856年法国学者Darcy 对砂土的渗透性进行研究qv A=v=ki达西定律'v A ==vq vA'A v v v ==v A n三达西定律适用范围与起始水力坡降三、达西定律适用范围与起始水力坡降讨论：砂土的渗透速度与水力梯度呈线性关系v=ki v密实的粘土，需要克服结合水的粘滞阻力后才能发0生渗透;同时渗透系数与水力坡降的规律还偏离达西定律而呈非线性关系i砂土v虚直线简化达西定律适用于层−=i b流，不适用于紊流i密实粘土)(b i i k v 起始水力坡降2.2 渗透系数及其测定一、渗透试验（室内）1.常水头试验————整个试验过程中水头保持不变适用于透水性大）的土适用于透水性大（k >10-3cm/s ）的土，例如砂土。

Athk kiAt qt 时间t内流出的水量LQ ===QL hAtk=2.变水头试验————整个试验过程水头随时间变化适用于透水性差，渗透系数小的截面面积a任一时刻t 的水头差为h ，经时段后细玻璃管中水位降落粘性土dt 后，细玻璃管中水位降落dh ，在时段dt 内流经试样的水量=－dQ adh在时段dt 内流经试样的水量dQ =kiAdt =kAh/Ldt1h aL＝管内减少水量＝流经试样水量()212lnh t t A k −dh 积－adh=kAh/Ldt分离变量dtaL kA h=−分二、渗透试验（原位）在现场打口试验井并安装z 在现场打一口试验井，并安装好抽水机具z 距井中心r 1、r 2处打两个观测水位的观测孔z 在井内不断抽水，并观测另两个观测孔的水位高度h 1、h 2，同时记录单位时间内的排水量2r )()ln(21221h h r q k −=π假定z 水沿水平方向流向抽水孔rh A π2=z 过水断面积上各点i 相等drdh i =dhdrdrrhkrhv Av q ππ22===khdh r q π2=22dr h r =)(ln 22122211h h k r q hdh k r q h r −=∫∫ππ1r 2ln r q ⎟⎟⎞⎜⎜⎛()21221h h r k −⎠⎝=π三影响渗透系数的因数三、影响渗透系数的因数z 土颗粒的粒径、级配和矿物成分z 土的孔隙比或孔隙率z 土的结构和构造z 土的饱和度z 水的动力粘滞度动力粘滞系数随水温发生明显的变化。

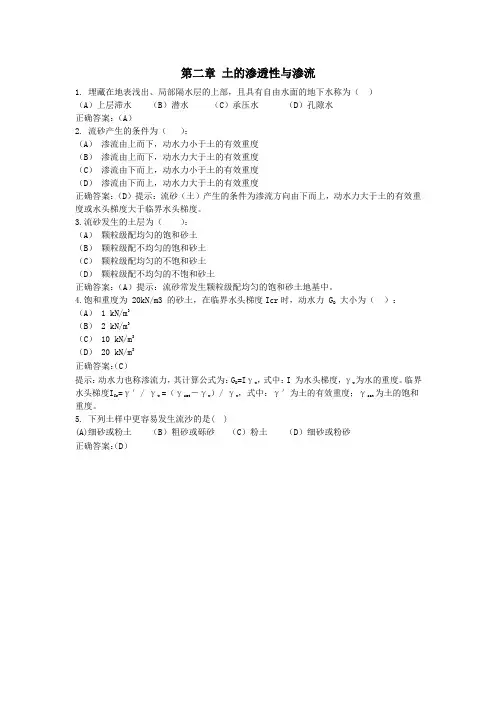

第二章土的渗透性与渗流
1. 埋藏在地表浅出、局部隔水层的上部，且具有自由水面的地下水称为（）
（A）上层滞水（B）潜水（C）承压水（D）孔隙水
正确答案：（A）
2. 流砂产生的条件为（）：
（A）渗流由上而下，动水力小于土的有效重度
（B）渗流由上而下，动水力大于土的有效重度
（C）渗流由下而上，动水力小于土的有效重度
（D）渗流由下而上，动水力大于土的有效重度
正确答案：（D）提示：流砂（土）产生的条件为渗流方向由下而上，动水力大于土的有效重度或水头梯度大于临界水头梯度。

3.流砂发生的土层为（）：
（A）颗粒级配均匀的饱和砂土
（B）颗粒级配不均匀的饱和砂土
（C）颗粒级配均匀的不饱和砂土
（D）颗粒级配不均匀的不饱和砂土
正确答案：（A）提示：流砂常发生颗粒级配均匀的饱和砂土地基中。

4.饱和重度为 20kN/m3 的砂土，在临界水头梯度Icr时，动水力 G
D
大小为（）：（A） 1 kN/m3
（B） 2 kN/m3
（C） 10 kN/m3
（D） 20 kN/m3
正确答案：（C）
提示：动水力也称渗流力，其计算公式为：G
D =Iγ
w
，式中：I 为水头梯度，γ
w
为水的重度。

临界
水头梯度I
Cr =γ′/γ
w
=（γ
sat
－γ
w
）/ γ
w
，式中：γ′为土的有效重度；γ
s a t
为土的饱和
重度。

5. 下列土样中更容易发生流沙的是( )
(A)细砂或粉土（B）粗砂或砾砂（C）粉土（D）细砂或粉砂正确答案：（D）。

教学内容设计及安排第一节达西定律【基本内容】渗透——在水位差作用下，水透过土体孔隙的现象。

渗透性——土具有被水透过的性能。

一、达西定律v =ki =k Lh或用渗流量表示为q =vA =kiA式中 v ――渗透速度，cm/s 或m/d ；q ――渗流量，cm 3/s 或m 3/d ；i =h /L ――水力坡降（水力梯度），即沿渗流方向单位距离的水头损失，无因次； h ――试样两端的水头差，cm 或m ； L ――渗径长度；cm 或m ；k ――渗透系数，cm/s 或m/d ；其物理意义是当水力梯度i 等于1时的渗透速度； A ――试样截面积，cm 2或m 2。

【注意】由上式求出的v 是一种假想的平均流速，假定水在土中的渗透是通过整个土体截面来进行的。

水在土体中的实际平均流速要比达西定律采用的假想平均流速大。

二、达西定律的适用范围与起始水力坡降对于密实的粘土：由于结合水具有较大的粘滞阻力，只有当水力梯度达到某一数值，克服了结合水的粘滞阻力后才能发生渗透。

起始水力梯度――使粘性土开始发生渗透时的水力坡降。

(a ) 砂土 (b ) 密实粘土 (c )砾石、卵石粘性土渗透系数与水力坡降的规律偏离达西定律而呈非线性关系，如图（b ）中的实线所示，常用虚直线来描述密实粘土的渗透规律。

()b i i k v -= (2-3)式中 i b ――密实粘土的起始水力坡降；对于粗粒土中（如砾、卵石等）：在较小的i 下，v 与i 才呈线性关系，当渗透速度超过临界流速v cr 时，水在土中的流动进入紊流状态，渗透速度与水力坡降呈非线性关系，如图（c ）所示，此时，达西定律不能适用。

第二节 渗透系数及其确定方法【基本内容】一、渗透试验1．常水头试验常水头试验适用于透水性大（k >10-3cm/s ）的土，例如砂土。

常水头试验就是在整个试验过程中，水头保持不变。

试验时测出某时间间隔t 内流过试样的总水量V ，根据达西定律At LhkkiAt qt V === 即 hAtVL k =2．变水头试验粘性土由于渗透系数很小，流经试样的总水量也很小，不易准确测定。

第二章 土的渗透性和渗流问题第一节 概 述土是多孔介质，其孔隙在空间互相连通。

当饱和土体中两点之间存在能量差时，水就通过土体的孔隙从能量高的位置向能量低的位置流动。

水在土体孔隙中流动的现象称为渗流；土具有被水等液体透过的性质称为土的渗透性。

土的渗透性是土的重要力学性质之一。

在水利工程中，许多问题都与土的渗透性有关。

渗透问题的研究主要包括以下几个方面：1．渗流量问题。

例如对土坝坝身、坝基及渠道的渗漏水量的估算（图2－la 、b ），基坑开挖时的渗水量及排水量计算（图2－1C ），以及水井的供水量估算（图2－1d ）等。

渗流量的大小将直接关系到这些工程的经济效益。

2．渗透变形（或称渗透破坏）问题。

流经土体的水流会对土颗粒和土体施加作用力，这一作用力称为渗透力。

当渗透力过大时就会引起土颗粒或土体的移动，从而造成土工建筑物及地基产生渗透变形。

渗透变形问题直接关系到建筑物的安全，它是水工建筑物和地基发生破坏的重要原因之一。

由于渗透破坏而导致土石坝失事的数量占总失事工程数量的25%~30%。

3．渗流控制问题。

当渗流量和渗透变形不满足设计要求时，要采用工程措施加以控制，这一工作称为渗流控制。

渗流会造成水量损失而降低工程效益；会引起土体渗透变形，从而直接影响土工建筑物和地基的稳定与安全。

因此，研究土的渗透规律、对渗流进行有效的控制和利用，是水利工程及土木工程有关领域中的一个非常重要的课题。

第二节 土的渗透性一、土的渗透定律—达西定律（一）渗流中的总水头与水力坡降液体流动除了要满足连续原理外，还必须要满足液流的能量方程，即伯努里方程。

在饱和土体渗透水流的研究中，常采用水头的概念来定义水体流动中的位能和动能。

水头是指单位重量水体所具有的能量。

按照伯努里方程，液流中一点的总水头h ，可用位置水头Z 、压力水头w uγ和流速水头g v 22之和表示，即 1)-(2 22g v uz h w ++=γ 式(2—1)中各项的物理意义均代表单位重量液体所具有的各种机械能，其量纲为长度。

第2章土的渗透性与渗流2.1概述由于土体本身具有连续的孔隙，如果存在水位差的作用时，水就会透过土体孔隙而产生孔隙内的流动，这一现象称为渗透。

土具有被水透过的性能称为土的渗透性。

这里所论及的水是指重力水。

水是在土的孔隙中流动的，本章假定土颗粒骨架形成的孔隙是固定不变的，并且认为，在孔隙中流动的水是具有粘滞性的流体。

也就是说，把土中水的流动，简单地看成是粘滞性的流体在土烧制成的素陶磁管似的刚体的孔隙中流动。

这种思考方法，在被称为达西定律的试验中反映出来。

达西定律是土中水的运动规律的最重要的公式。

这个公式采用了“水是从水头(总水头)高的地方流向低处”这一水流的基本原理。

根据达西定律和连续方程，再考虑边界条件，一般的透水问题都可以得到解决，即可以求出土中水的流量(透水量)及土中水压力的分布。

如图2-1 所示为土木、水利工程中典型渗流问题。

此外，土的渗透性的强弱，对土体的固结、强度以及工程施工都有非常重要的影响。

为此，我们必须对土的渗透性质、水在土中的渗透规律及其与工程的关系进行很好的研究，从而给土工建筑物或地基的设计、施工提供必要的资料。

图2-1土木、水利工程中的渗流问题2.2土的渗透性土是由固体相的颗粒、孔隙中的液体和气体三相组成的，而土中的孔隙具有连续的性质，当土作为水土建筑物的地基或直接把它用作水土建筑物的材料时，水就会在水头差作用下从水位较高的一侧透过土体的孔隙流向水位较低的一侧。

渗透：在水头差作用下，水透过土体孔隙的现象。

渗透性：土允许水透过的性能称为土的渗透性。

水在土体中渗透，一方面会造成水量损失，影响工程效益；另一方面将引起土体内部应力状态的变化，从而改变水土建筑物或地基的稳定条件，甚者还会酿成破坏事故。

此外，土的渗透性的强弱，对土体的固结、强度以及工程施工都有非常重要的影响。

2.2.1土的渗透定律地下水在土体孔隙中渗透时，由于渗透阻力的作用，沿程必然伴随着能量的损失。

为了揭示水在土体中的渗透规律，法国工程师达西(H.darcy)经过大量的试验研究，1856年总结得出渗透能量损失与渗流速度之间的相互关系即为达西定律。
