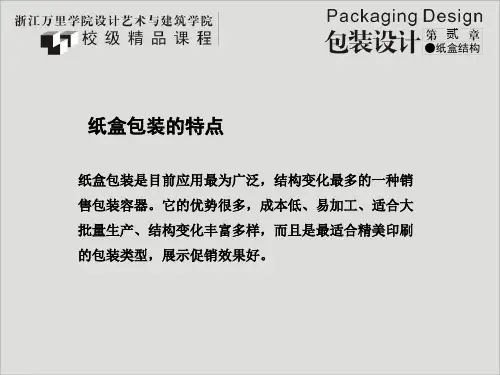

纸盒包装PPT课件

贰
●纸盒结构
管式纸盒结构的特点
• 管式纸盒结构的特点是在成型过程中，盒盖和盒底都需要摇翼折叠组装固定或封口，而且大都为单体结构，在盒底侧面有粘口，盒形基本形状为四边形，也可以在此基础上扩展为多边形。
贰
●纸盒结构
1.1管式纸盒盒盖的结构的几种方式
• 摇盖插入式 • 锁口式 • 插锁式 • 摇盖双保险插入式 • 粘合封口式 • 连续摇翼窝进式 • 正封口式 • 一次性防伪式
贰
●纸盒结构
开窗式
通过开窗可以使消费者
–增加消费者的信心。
开窗在包装的位置、形
状和结构变化非常自由。
注意的原则：不破坏结
构的牢固性和对商品的
保护性；不影响品牌形
象的视觉传达；注意开
窗形状与商品露出部分
的视觉协调性。
贰
●纸盒结构
POP式
POP包装结合了商品包装与POP 式广告宣传为一体的包装形式，它利用纸盒结构成型的原理和纸张的特性，达到良好的宣传效果。
贰
●纸盒结构
2.盘式纸盒结构
贰
●纸盒结构
盘式纸盒结构的成型方法
• 锁合组装 • 别插组装 • 预粘式组装
贰
●纸盒结构
盘式纸盒结构的成型方法
锁合组装
贰
●纸盒结构
盘式纸盒结构的成型方法
别插组装
贰
●纸盒结构
盘式纸盒结构的成型方法
预粘式组装
贰
●纸盒结构
盘式纸盒的盒盖结构
• 摇盖式 • 连续插别式 • 罩盖式 • 抽屉式 • 书本式
贰
●纸盒结构
集合式
利用一张纸成型，在包装内部自然形成间隔，可以有效地保护商品，提高包装效率。集合式包装主要用于包装玻璃杯、饮料杯、饮料罐等硬质易损的商品

3-折叠纸盒结构设计-1(管式)

自锁底纸盒设计要点
1.粘合余角在自锁底盒主底片上，与旋转点相交的折叠线和盒体与盒底的交线所构成的角度叫粘合余角。

1 ( 1 2 ) 2
粘合余角
TULIC-2公式——粘合余角求解公式推导
图3-41 长方体管式盒自锁底结构及盒底成型过程示意图
（a）中：1-底片1（主底片） 2-底片2（副底片） 3-底片3
UP
盒盖结构
翻盖式：flip top 结构特点：
1-打孔线
2-凸耳
UP
盒盖结构
花型锁结构特点：是一种特殊锁口形式，可以通过连续顺次折叠盒盖盖片组成造型优美的图案，又称连续摇翼窝进式。花型装饰性强，可用于礼品包装，组装稍显麻烦。
正六棱柱花形锁盒盖
UP
盒盖结构
正n棱柱盒的花型摇翼设计设计方法一：根据n边形盒盖的边数，确定旋转角β，再计算得
∠D1DC = γ 1
∠E4DE3= γ 2 + α - γ 1
δ ´ =1/2（∠E4DE3）+∠E3DC
= 1/2 （ α + γ 2 - γ 1）+（γ 1 - γ 2 ）简化，得 δ
图3-42 一般管式折叠纸盒自锁底成型分析图
´ = 1/2 （ α + γ 1 - γ 2 ）
（3-5）
棱柱形管式折叠纸盒自锁底结构
第三章前折叠纸盒结构设计言
折叠纸盒篇 • 盘式折叠纸盒 • 管式折叠纸盒 • 纸盒的功能性结构 • 纸盒的尺寸设计 • 纸盒的模切版设计
粘贴纸盒篇 • 粘贴纸盒结构 • 粘贴纸盒成型 • 纸盒的尺寸设计 • 纸盒的模切版设计
折叠纸盒篇
折叠纸盒的特点 Features of Folding Carton

纸盒包装结构设计138页(附带纸盒展开图)

设计要求
方便性：纸容器结构设计必须便于生产，便于存贮，便于陈列展销，便于携带，便于使用和便于运输。保护性：保护性是纸结构设计的关键，根据不同产品的不同特点，设计应从内衬、排列、外形等结构分别考虑，特别是对于易破损和特殊外型产品。变化性：纸容器造型结构外型的更新、变化非常重要，它能给人以新颖感和美感，刺激消费者选购欲望。科学合理性：科学性和合理性是设计中的基本原则。科学合理的纸容器，要求用料少而容量大，重量轻而抗力强，成本低而功能全。
④
特殊结构
积集盒，是指把规格品种不同但用途相关的
⑤
数件产品搭配在一起的条件配套包装。
特殊结构
敞式易倒盒，是一种开封方法简便
⑥
和易倾倒的自装盒。
特殊结构
振出口盒，是一种盛装粉末状、粒状
⑦
十分方便的包装盒。
特殊结构
纸包装结构设计
在纸盒包装中最常用的是折叠纸盒和固定纸盒两种。折叠纸盒的盒型通常可分为三大类：筒型，盘型和特殊型。按制做结构分又有插口或锁口式、粘贴式、组装式折叠盒等。固定纸盒有：套筒式纸盒、镶装纸盒、衬垫盖纸盒、异形纸盒、抽屉式纸盒、有肩纸盒、带铰接盖的纸盒、倾斜盒面纸盒、全天叩地式纸盒、盒中盒、特制品纸盒、有格子板纸盒、有内隔板纸盒等。
平面图
鞭炮形纸盒将主要的折盖用胶水黏合，一些巧妙的折叠使纸盒呈鞭炮状，中间是存储部分。这样的设计适合新颖高档的糖果包装，若加上其他材料的运用，可使内部产品的特征更加明显。
局部图
平面图
包底手提盒这种表面轮廓呈锥形的手提型纸盒通过推压侧面很容易制成并竖立起来，同时也形成了压合封闭的底座。通过挤压纸盒上方的面来完成入口的制作，用力推压顶部的缝隙可以打开纸盒。镂空展示格是为符合纸盒正面轮廓特地划开的。

纸盒包装机械结构设计.pdf

毕业论文范文模板
3.2.2 机械手的构成
用于不同工业的机械手结构的复杂程度也不同。从结构形式来看，由执行机构、驱动系统、位置检测装置和控制系统构成[9]。
图 3-3 机械手结构示意图
（一）执行机构执行机构由手、腕、臂、立柱和基体构成： 1.手部——用来夹持工件的部件。机械手的手部由爪和夹紧装置构成。机械爪具有夹紧和松开功能[1]。抓取物品的爪有人手指型和真空和电磁吸盘型。有的专用手爪可抓取特殊工具。 2.腕部——用于手部和臂部的连接件。可以实现上下往复、左右往复和旋转三个动作。需要的话可以增添水平移动。 3.臂部——起到支持手部、腕部作用。臂部是模仿人类手臂的动作，但是无法做到人类手臂这么灵活和多功能。所以，需要把机械手的臂部动作简化成前后伸缩、左右旋转、上下往复或者上下摆动这几个动作。 4.立柱——起到支撑手臂的作用。立柱一般作为固定作用，但也可以设计成横向运动。 5.行走机构——如果机械手需要做远处的动作，可以增添滚轮、滚道作为行走机构。（二）驱动系统
此次课题旨在汲取国内外相同产品的新成果，经过思考和讨论设计出的一台包装机械。由于个人水平有限，所做设计较为原始，不能对多种规格的纸盒进行包装，缺少一定的灵活性。如何增加此机械的包装灵活性也是以后所要改进的内容。
此课题的设计的包装机械结构由凸轮—连杆机构、电气控制、机械手臂等单元组合成。由于本人专业为先进制造，所学知识不能很好应用电气控制，机械手臂等电气类知识，所以设计的主要内容为包装机的结构设计。
毕业论文范文模板
第三章包装机主要机构设计及三维建模
确定了本课题的总的设计思路后，进行到下一步对包装机的机械结构进行设计。包装机由凸轮—连杆机构、前后推板机构、顶部压板机构。

第三章第四节管盘式折叠纸盒_包装结构设计

图385 管盘式五星型折叠纸盒
管盘式折叠纸盒
二、管盘式自动折叠纸盒 1．管盘式自动折叠纸盒如同盘式自动折叠纸盒一样，如同盘式自动折叠纸盒一样，管盘式折叠纸盒也可以在各体板上设计内折叠角或外折叠角，可以在各体板上设计内折叠角或外折叠角，使之成为自动折叠纸盒。自动折叠纸盒。
图3-86 管盘式自动折叠纸盒结构分析
管盘式折叠纸盒
唯独FF 板不能用传统盘式盒成型方法成型，唯独 FF1E1E 板不能用传统盘式盒成型方法成型，因为 AFE处 360° 在∠AFE处α >180 °；（α + Σ γ n）>360°
图3-84 管盘式折叠纸盒
管盘式折叠纸盒
图为一组装双壁五星形管盘式折叠纸盒，图为一组装双壁五星形管盘式折叠纸盒，在盒底的10个旋转点上有5个点的A，B角之和大于360°， 10个旋转点上有5个点的A 角之和大于360° 个旋转点上有 360 因此，在该盒型的10个体板中，个以盘式成型， 10个体板中因此，在该盒型的10个体板中，5个以盘式成型，5 个以管式成型，二者相互间隔。盒底则有5 个以管式成型，二者相互间隔。盒底则有5个小三角形与原五星形盒底重合。形与原五星形盒底重合。
管盘式折叠纸盒
管盘式折叠纸盒折叠角( 2．TULIC－5公式 TULIC－公式——管盘式折叠纸盒折叠角(θ ") 管盘式折叠纸盒折叠角求解公式均为外折叠，设体板 FF1A1A 与 DD2E1E 均为外折叠，其余为内折叠。这样，折叠。这样，与 EE1F3F2 板相邻的 DD2E1E 板其中一条斜折线为EI EI，一条斜折线为EI，外折叠角为θ IED。外折叠角为θ 5'，即∠IED。 ∠F1FJ = ∠F4FJ θ " =1/2（γ1 +γ2 -α' ）

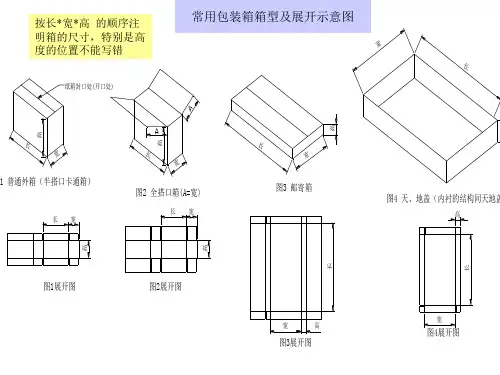

纸箱包装方式及计价

包装设计需注明的信息
订单号/生产单号产品编号品名规格一个纸箱(指外箱)所装产品数量外箱尺寸（不同产品包装不同，同产品不同客人可能有不同的包装方式）每箱净重每箱毛重净重：是指一箱里面的所有产品去掉所有包装(包括外箱、彩盒、发泡胶、纸隔、胶袋)之后的重量，比如说：如果每箱有3个产品，那就要将单一产品的净重x3得到总净重。毛重：是指每一箱装好所有产品之后的总毛重。各相关部门要注意及时准确提供资料
材料
瓦楞纸板生产不得使用硅酸钠(俗名泡花咸)粘合剂. 瓦楞纸板应粘合牢固,瓦楞规整,无脏污,裂纹,折痕等有碍使用的缺陷,面里不许拼接\ 折皱\透胶,脱胶面积不得大于每平方米20平方厘米
彩面纸张
彩面纸张应使用胶版纸,铜版纸,白板纸等.应具有较好的平滑度\白强和强度. 油黑印刷所用油墨应是标准油墨.油墨浓度\粘滞性根据材料面定. 纸盒接合应使用扁丝或粘合剂. 结合搭头宽度不应小于25mm.钉盒时,钉距不大于50MM,且不得有断钉\翘钉\叠钉等缺陷. 纸盒尺寸以长*宽*高表示,以内尺寸为标准,允许偏差范围在下表中给出.
普通外箱是打钉连接, 邮递盒它与其它外箱的区别就是不打钉,看客人的要求,一般来说,是以胶粘,或封箱胶纸封口,在用纸方面不同,如用白盒,纸质稍好一些, 因为这些产品,可能在销售时,是需要以邮递的方式发运的
高
高
彩盒的展形图1
此彩盒的外形示意图
彩盒一般用作内盒
介绍各尺寸
彩盒的展形图2
展示盒的展开图---PDQ
外形尺寸(单位:cm) 52.5*26.5*41 内径尺寸: 51*25*39
纸箱封口处(开口处)
长
宽
高
底部纸卡
顶部纸卡
有刀版;[(长+3)*(宽+3)]*基价

折叠纸盒的功能性结构

图3110minj间壁衬格式纸盒203独立间壁板图3111装酒瓶的间壁板21图311251间壁盒的间壁板结构图和成型示意图22图3113一套清洁化妆品的包装a盒体b中框间壁板c边框间壁板23图3114礼品包装a盒体b中框间壁板c边框间壁板24三组合组合恰恰与间壁相反后者是将纸盒主体分隔为单个内装物的包装前者是将单个内装物的包装组合为纸盒主体
图3-145 方便回收纸盒结构之一
图3-146 方便回收结构之二
（2）方便回收的盘式盒
为了减少展开后纸盒占用面积，在盒坯中间加一条压痕线，在端内板的两端各增加了一个八字形锁口结构，通过对纸盒四角用力，使纸盒角部撕裂，把纸盒展成平面后，再沿中央折线将纸盒对折，通过两端的八字形结构互相固定，防止弹开。在四角的襟片上，将原先的折线改成打孔线，方便撕开。为了使撕断后的襟片不掉出来，可以增大襟片面积，通过襟片与板之间的摩擦力将襟片夹在其中。
如果将间壁板利用斜裁切线的方法移植到盘式盒
体上，也可以设计m×2盘式间壁包装盒。
下图是主体结构为盘式的反揿间壁多瓶饮料包装盒，
盒底为abcd部分，上下两主板向内折叠构成主体盒
型，然后各斜裁切线的上下两部分，一为内折，一
为外折构成间壁。ef为作业线。
图3-105 3×2 盘式间壁包装盒
间壁板直接设计在盒体上的3×2间壁包装盒，其间壁采用正反揿结构，省工省料。
图3-117 回转环销式组合盒
四、多件集合
间壁、组合之外的另一种多件包装方式，主要用于包装玻璃杯、饮料瓶、饮料罐等硬质刚性易损产品，一页纸板成型，巧妙地利用上述内装物品的圆柱类形态加以分隔固定集合，一般为单行排列。
图示两种玻璃酒具的3件和2件集合包装，因为其宽度小于杯最大直径且中间折板分插杯中，二者巧妙配合将玻璃杯固定，所以纸板用量非常节省。

纸盒包装结构设计ppt课件

认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
4、自动锁底式：
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
托盘式结构：
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
二、纸盒包装的结构分类
1、盒体结构 A、摇盖盒结构最简单，使用得最多的一种包装盒烟盒
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
常用纸盒结构形式
E 陈列式(图1、图2、图3、图4、）
陈列式盒又可称“POP”包装盒，即可供广告性陈列，又能充分显示出包装物的形态。其形式：一类是带盖的，展销时将盖打开，运输时又可将盖合拢；另一类是不带盖的，可露天陈放。它起到了陈列商品、宣传商品和自我介绍商品的作用。
F 封闭式 (图1、图2、）封闭式盒是现代包装的产物，其特点是全封闭
框型式结构1、2
➢1、插口封底式：（图示）这种结构一般只能包装小型产品，盒底只
能承受一般的重量，其特点是包装产品简单方便，在普通的产品中已被广泛应用。
➢2、粘合封底式：（图示）这种结构一般只能用于机械包装，这种用
盒底的两翼互相粘合的封底结构，用料省，盒底已能承受较重的份量，包装粉末产品时可防止粉末漏出，现且耐用，常见的如洗衣粉包装就是这样结构。
➢4、自动锁底式：（图示）盒底经过少量的粘结，在成型时只要张开

包装纸盒CAD

Xi —折叠纸盒X方向上的内部尺寸，mm； Xmax—内装物在X方向上的最大尺寸，mm； NX —内装物在X方向上的排列个数； d—内装物之间的间隙，mm； Ki —内部尺寸修正系数，mm。在长度和宽度方向上， Ki一般取3~5mm，在高度方向上， Ki一般取1~3mm。
包装计算机辅助设计
9 —粘贴舌
图1 管式折叠纸盒基本构成
包
装
计
算
机
辅
助
设
计
第六章包装纸盒CAD
三、管式折叠纸盒基本尺寸直角六面体包装纸盒一般有三个主要尺寸：长—A，宽—B，高—H
图2 折叠纸盒盒片加工尺寸
包装计算机辅助设计
第六章包装纸盒CAD
1.内（部）尺寸
X i X max N X d N X 1 Ki
第六章包装纸盒CAD
2.外（部）尺寸
X o X i n t Ko
Xo—折叠纸盒X方向上的外部尺寸，mm； Xi —折叠纸盒X方向上的内部尺寸，mm； n—内尺寸Xi与外尺寸Xo的尺寸界线间的线板层数； t —折叠纸盒的纸板厚度，mm； Ko—外尺寸修正系数，mm。 Ko可根据加工设备的精度适当选取。
第六章包装纸盒CAD

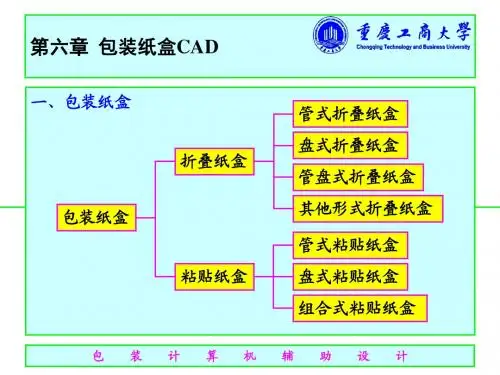

一、包装纸盒管式折叠纸盒折叠纸盒盘式折叠纸盒管盘式折叠纸盒其他形式折叠纸盒管式粘贴纸盒粘贴纸盒盘式粘贴纸盒组合式粘贴纸盒
包装计算机辅助设计
包装纸盒
第六章包装纸盒CAD
二、管式折叠纸盒 1~4 —盒体 5 —盒盖
6 —盒底
7 —盒盖副摇翼 8 —盒底副摇翼
包装计算机辅助设计
第六章包装纸盒CAD

包装结构设计-管式折叠纸盒

结构新颖；地域特色；技术创新
作业（选做一道）： 1、以一间设计公司或包装加工厂为依托，通过上网、查资料等
各种方式，围绕某一包装产品在设计－制作－流通－销售的过程，完整地介绍包装产业的运作模式以及发展现状。在下节课用PPT等相关形式与全体同学交流。 2、通过实例分析包装结构、造型与装潢设计之间的关系，并总结 10条以上成功经验和10条以上失败教训。在下节课用PPT等相关形式与全体同学分享。
纸盒容积（㎝2） 0~300 300~650 650~1000 1000~1300 1300~1800 内装物质量（㎏） 0~0.11 0.11~0.23 0.23~0.34 0.34~0.45 0.45~0.57 纸板厚度（㎜） 0.46 0.51 0.56 0.61 0.66 纸盒容积（㎝2） 1800~2500 2500~3300 3300~4100 4100~4900 4900~6150 内装物质量（㎏） 0.57~0.68 0.68~0.91 0.91~1.13 1.13~1.70 1.70~2.27 纸板厚度（㎜） 0.71 0.76 0.81 0.91 1.02
9-底片1 10-底板2
11-底插片3
折叠纸盒
耐折纸板的压痕与折叠（a）压痕前（b）压痕中（c）压痕后（d）90°折叠（e）180°折叠 1-压痕刀 2-纸板 3-底版
折叠纸盒
折叠纸盒包装设计“三· 三” 原则
1．整体设计三原则 a. 整体设计应满足消费者在决定购买时首先观察纸盒包装的主要装潢面（即包括主体图案、商标、品牌、厂家名称及获奖标志的主要展示面）的习惯；或者满足经销者在进行橱窗展示、货架陈列及其他促销活动时让主要装潢面面对消费者以给予最强视觉冲击力的习惯。 b. 整体设计应满足消费者在观察或取出内装物时由前向后开启盒盖的习惯。

包装的结构设计ppt课件

50
51
斜盖椎面纸盒
这项简单设计是一个有着椎形面和狭小低部的基本容器造型.通过纸盒顶部的倾斜盒盖可以取出产品, 这个例子显示出手柄作为选用件如何融入设计来美化包装.
52
53
多曲线纸盒
这一折盖纸盒很好地利用了曲线表面,展示了一个美观直立的容器. 曲线轮廓有视觉上的感染力,是织物,礼品或糖果的理想包装.在制作过程中需要用胶,但很容易展平,须通过压按四面使容器竖立.
48
金块状纸盒
这种方椎形纸盒低部黏合,盒盖内折.不一定要用醋酸纤维板在内侧粘住切割好的窗形,每一边都可以用来展示里面的产品.折线的数量可以减少以做出弯曲的面和角.
49
拱顶纸盒
这是一个标准的四面体纸盒如何通过使用弯曲,半圆筒形的顶盖而产生引人注目外观的示例.顶盖 “A”不仅增强盖子的强度,还能对产品起保护作用.顶盖与面之间的封口不是非常紧,所以这种纸盒不适合用于对保护要求高的产品.它可以用于比如装饰性食品的携带,可掀起的盖子为产品提供另外的空间.
41
42
新颖的铅笔型包装
这一新颖形状的包装可以用来展示铅笔.这种由两部分组成的设计适合推销或广告展示,而不适用于大批量生产.里面的六角形插入物可以牢固包装,也可以有效地托住产品.这表明针对具体产品的设计对新颖的销售包装很有好处.
43
44
包底手提盒
这种表面轮廓呈椎形的手提袋型纸盒通过推压侧面很容易制成并竖立起来, 同时也形成了压合封闭的底座.通过挤压纸盒上方的面来完成入口的制作,用力推压顶部的缝隙可以打开纸盒. 镂空处亦可展示物品.
45
46
三角内侧手提盒
这种有防震底的纸袋适用于促销及包装床上用品和服装等. 纸袋的强度要求取决于产品.卡纸的厚度决定纸袋的强度.

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

产品视觉识别
经典盒形
产品视觉识别
球类体纸盒这是一种有多种形式的有孔纸盒。通过一系列半复合的折叠，使样板呈类似于球体的圆形。这适用于新颖的产品，多面的形状为印上有趣的图案提供很大空间。
产品视觉识别
平面图
产品视觉识别
推这后入种面式角的封锥一口体个的纸例角盒子锥与很体纸盒相似，但使用了另一种封口方式。它不用简单的盖子，而是在各部分周边都没有比和结构。通过一次按顶部折痕向下推压，使其呈螺旋形向内。
产品视觉识别
平面图
产品视觉识别
枕形包
对纸盒采用轮廓造型会产生有趣的形状,这些形状不但视觉冲击力强,还能配合欧化孔或拉条的使用.这种纸盒尤其适用于柔软商品的存放,如衣物,或多量小件商品,如糖果、拼图玩具之类;它容易
竖立成型,也可展平放.
携带，可掀起的盖子为产品提供另外的空间。
产品视觉识别
平面图
产品视觉识别
斜盖锥面这项简单设计是一个有着锥形面和狭小底部的基本容器造型。通过纸盒顶部的倾斜盒盖可以取出产品，这个例子显示出手柄作为选用件如何融入设计来美化包装。
产品视觉识别
平面图
产品视觉识别
多曲线纸盒
这一折盖纸盒很好地利用了曲线表面,展示了一个美观直立的容器.曲线轮廓有视觉上的感染力, 是织物、礼品或糖果的理想包装. 在制作过程中需要用胶,但很容易展平,须通过压按四面使容器
星形纸盒
这种具有星形开口的极富创意的纸盒适合作食品、糖果或高档精美商品的装饰性包装；也适用于包装昂贵的限量发行品和促销商品。使用不同色彩质地的卡纸能增加纸盒的多样变化
产品视觉识别
平面图
产品视觉识别
十二面体纸盒这种纸盒的特点在于有六角形的盖子和底座，通过黏合每一片凸舌使盒子竖立。纸盒的12个面向内折，形成晶体形状，打开六角形盒盖即可取出商品。这一设计非常适用于像优质糖果和礼品等高档商品的包装。
产品视觉识别
平面图
产品视觉识别
三角内侧手提盒
这种有防震底座的纸袋适用于促销及包装床上用品和服装等。纸袋的强度要求取决于产品，卡纸的厚度决定纸袋的强度。这既可以作为一级包装，也可以作为二级包装，所使用的材料在很大程度上会影响产品的外观品质，也反映了提供这种纸袋的零售店档次。
产品视觉识别
缓冲顶手提盒
产品视觉识别
平面图
产品视觉识别
角锥体纸盒锥形的侧边和粘合的折叠盖口使整个纸盒呈角锥形，中间的衬盖可根据产品要求去掉。设计师也可通过改变册侧面部分的数量来选择增加或减少纸盒的面，从而定下底座的形状。
产品视觉识别
平面图
产品视觉识别
铅笔形纸盒
这一新颖形状的包装可用来展示铅笔。这种有两部分组成的设计适合推销或广告展示，而不适用于大批量生产。里面的六角形插入物可以牢固包装，也可以有效地托住产品。这表明针对具体产品的设计对新颖的销售包装很有好处。
产品视觉识别
平面图
产品视觉识别
鞭炮形纸盒
将主要的折盖用胶水黏合，一些巧妙的折叠使纸盒呈鞭炮状，中间是存储部分。这样的设计适合新颖高档的糖果包装，若加上其他材料的运用，可使内部产品的特征更加明显。
产品视觉识别
局部图
产品视觉识别
平面图
产品视觉识别
包底手提盒这种表面轮廓呈锥形的手提型纸盒通过推压侧面很容易制成并竖立起来，同时也形成了压合封闭的底座。通过挤压纸盒上方的面来完成入口的制作，用力推压顶部的缝隙可以打开纸盒。镂空展示格是为符合纸盒
产品视觉识别
平面图
产品视觉识别
有角度面、折盖的托盘这种托盘运用锥形空心面体现厚度感与坚固感，适用于糖果和礼品的包装。边角上的特别扣锁互相夹住来
支撑结构。
产品视觉识别
平面图
产品视觉识别
拱顶纸盒
这是一个标准的四面体纸盒如何通过使用弯曲、半圆筒形的顶盖而产生引人注目外观的示例。顶盖“不仅增强盖子的强度，还能对产品起保护作用。顶盖与面之间的封口不是非常紧，所以这种纸盒不适用于对保护要求高的产品。它可以用于比如装饰性食品的
这种具有防震底、缓冲顶和折盖封口的纸盒，是为礼品和高档商品的包装而设计的。绳索的使用不仅为纸盒提供了手提柄，也使这一漂亮的坚固的手提袋得以完整。优质材料的使用加上美观的装饰细节，是这种精美的纸盒不仅适合用于运送，也为内部展示的产品增加了外观价
产品视觉识别
平面图
产品视觉识别
荷叶边环形纸盒
这是一种从古老日本折纸艺术中发源而来的创新纸盒。图例呈八角形，通过一系列复杂的折叠和褶皱制成圆盒心态，并在顶部形成引人注目荷叶边封口。褶皱的复杂性对生产中的时间、技术有很高的要求。将一张纸做成这样的纸盒是一个杰出的纸张设计制作过程。
产品视觉识别
平面图
产品视觉识别
产品视觉识别
平面图
产品视觉识别
防水锥形容器
这种杯状容器顶大底小，四面呈锥形渐缩，里面衬有防水层，是脱水食品的理想包装。这种设计允许水的注入使产品作为速食使用，折叠的设计防止漏水，并需要使用多层材料来保证防水的性能。
产品视觉识别
平面图
产品视觉识别
金块状纸盒这种方锥形纸盒底部黏合，盒盖内折。每一边都可以用来显示里面的产品。
产品视觉识别
平面图
产品视觉识别
凸缘托盘和曲面顶盖
这种纸盒由一个曲面、双层内壁的盒盖和一个有凸缘的底座组成，形成倾斜的边缘，给包装带来高贵与别致感。凸缘底座使这一纸盒与其他纸盒分开，在货架上开辟自己独有的空间，也可以被按住为打开盒盖提供便利。这也许是对人
们的特殊需要，而对产品包装作出的特别考虑。
产品视觉识别
多面锥形纸盒这是一种有防震底座，表面有折痕的纸盒，可以做成三种不同的形状。第一种是将两侧向内折，并有倾斜的顶盖。第二种是平顶，但在两侧各有可被折下的“耳朵”。第三种是原始设计，平顶加原有的
锥形三角侧面。
产品视觉识别
平面图
产品视觉识别
嵌入式内折顶盖的立方体纸盒这种简单的纸盒利用立方体设计、防震底座和内折的盒盖，很好地向设计师展示了如何运用创新封口来美化基本的纸盒造型。
