目录一、编制依据 (1)二、工程概况 (1)三、现场情况 (1)四、塔机设置 (2)四、安装前的准备工作 (4)五、QTZ40塔吊安装、拆除方法和步骤 (9)六、安全操作规程 (10)七、安全注意事项 (11)八、塔吊安装过程中的劳动防护用品的配置和使用 (11)九、塔吊安装过程中的环境保护 (11)十、附计算书 (13)十一、附现场平面布置图 (14)一、编制依据1、建筑塔式起重机安全规程 (GB5144-2006)2、建筑机械使用安全技术规程 (JGJ196-2010）3、施工现场临时用电安全技术规程（JGJ46-2005）4、建筑施工安全检查标准（JGJ59-2011）5、QTZ40塔式起重机使用说明书6、《建筑地基基础设计规范》（GB50007—2011）7、本工程地质勘查报告和建筑施工图二、工程概况1、工程名称：新地淮安电子商务物流园2、工程地点：淮安市清河区开祥路和新竹路交汇口3、建设单位：淮安新地物流有限公司4、设计单位：上海尧舜建筑设计有限公司5、监理单位：江苏江淮工程江苏管理有限公司6、施工单位：苏通建设集团有限公司7、工程质量：本工程质量目标为合格8、文明施工：确保市文明建筑工地新地淮安电子商务物流园是由淮安新地物流有限公司投资新建，该工程由2栋单层钢结构物流仓库、1栋4层办公楼、1栋门卫监控及地下消防水池组成。
总建筑面积33839.2m ²，工程耐久使用年限为50年。
三、现场情况1、施工现场道路通畅。
2、塔吊安装位置处于有利于吊装的最佳位置（附平面布置图）。
3、塔吊基础下无坑、管线等，可以浇筑基础。
4、塔吊回转半径范围内无高压线、障碍物。
5、工程竣工后可以拆卸退场。
四、塔机设置1、根据工程实际情况，本工程选用型号TC4708塔吊1台，坐落于办公楼楼座西侧, 用全站仪进行塔吊基础的准确定位，保证塔吊定位准确。
塔吊布置位置详见总平面布置图。
2、塔吊的基础施工1）塔吊基础采用嵌入式基础，根据QTZ40液压自升塔式起重机生产厂家要求，基础外轮廓的几何尺寸5500*5500*1400mm，基础采用C35混凝土，内配双层钢筋网片Φ20@200，塔吊地脚螺栓位置要预埋准确、无误，浇捣时不能移位。

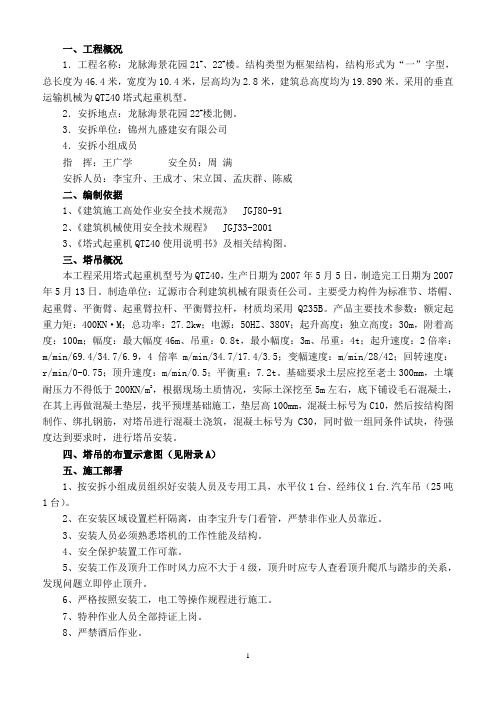

一、工程概况1．工程名称：龙脉海景花园21#、22#楼。
结构类型为框架结构，结构形式为“一”字型，总长度为46.4米，宽度为10.4米，层高均为2.8米，建筑总高度均为19.890米。
采用的垂直运输机械为QTZ40塔式起重机型。
2．安拆地点：龙脉海景花园22#楼北侧。
3．安拆单位：锦州九盛建安有限公司4．安拆小组成员指挥：王广学安全员：周满安拆人员：李宝升、王成才、宋立国、孟庆群、陈威二、编制依据1、《建筑施工高处作业安全技术规范》 JGJ80-912、《建筑机械使用安全技术规程》 JGJ33-20013、《塔式起重机QTZ40使用说明书》及相关结构图。
三、塔吊概况本工程采用塔式起重机型号为QTZ40，生产日期为2007年5月5日，制造完工日期为2007年5月13日。
制造单位：辽源市合利建筑机械有限责任公司。
主要受力构件为标准节、塔帽、起重臂、平衡臂、起重臂拉杆、平衡臂拉杆，材质均采用Q235B。
产品主要技术参数：额定起重力矩：400KN·M；总功率：27.2kw；电源：50HZ、380V；起升高度：独立高度：30m，附着高度：100m；幅度：最大幅度46m、吊重：0.8t，最小幅度：3m、吊重：4t；起升速度：2倍率：m/min/69.4/34.7/6.9，4倍率m/min/34.7/17.4/3.5；变幅速度：m/min/28/42；回转速度：r/min/0-0.75；顶升速度：m/min/0.5；平衡重：7.2t。
基础要求土层应挖至老土300mm，土壤耐压力不得低于200KN/m2，根据现场土质情况，实际土深挖至5m左右，底下铺设毛石混凝土，在其上再做混凝土垫层，找平预埋基础施工，垫层高100mm，混凝土标号为C10，然后按结构图制作、绑扎钢筋，对塔吊进行混凝土浇筑，混凝土标号为C30，同时做一组同条件试块，待强度达到要求时，进行塔吊安装。
四、塔吊的布置示意图（见附录A）五、施工部署1、按安拆小组成员组织好安装人员及专用工具，水平仪1台、经纬仪1台.汽车吊（25吨1台）。
施工文件申报审签意见单工程承建单位:水电七局锦屏施工局合同编号:JPIC-200617 NO:七锦/技[2010]288号长江委监理中心锦屏监理部：根据现场施工需要，我局已完成《导流底孔倒悬模板施工专项措施》的编制，现上报贵部,请监理工程师予以审批。
特此报告！附件：1、《导流底孔倒悬模板施工专项措施》2、附图（12张）二〇一〇年九月九日雅砻江锦屏一级水电站大坝左岸工程施工（合同编号：JPIC-200617）导流底孔倒悬模板施工专项措施批准：审查：校核：编制：中国水利水电第七工程局锦屏施工局2010年09月9日导流底孔倒悬模板施工专项措施1工程概况1.1工程简介根据设计图纸《导流底孔结构布置图（CD66 SG-423-1（1-4））》和《大坝1#、2#导流底孔结构图（CD66 SG-423-2（1-4）、3（1-4））》的要求，大坝左岸共布置有1#和2#两孔导流底孔，分别位于12#和13#坝段，1#导流底孔位于12#坝段，上游牛腿起坡点高程为1686.06m，下游牛腿起坡点高程为1670.33m；2#导流底孔位于13#坝段，上游牛腿起坡点高程为1686.21m，下游牛腿起坡点高程为1670.75m。
1#和2#导流底孔底板高程均为1700m，流道尺寸均为5.00×11.00m，出口断面为5.00×9.00m，导流底孔进出口位置布置有牛腿结构。
上游牛腿倒悬高度1#导流底孔为9.74m，2#导流底孔为9.42m，左右方向宽度均14.0m，牛腿最大长度1#导流底孔为9.88m,2#导流底孔为9.69m，倒悬结构坡度为1：1。
下游牛腿倒悬最大高度1#导流底孔为29.67m，2#导流底孔为29.25m，左右方向顶部宽度16.2m，底部最大宽度1#导流底孔为18.28m，2#导流底孔为18.35m,牛腿最大长度1#导流底孔为22.82m,2#导流底孔22.87m，倒悬结构坡度为1.4：1。
根据大坝施工总进度方案和目前实际施工进展情况分析，预计2010年10月25日最先开始施工1#导流底孔下游倒悬牛腿部位；2#导流底孔下游倒悬部位预计2010年11月15日开始施工；上游牛腿预计2010年12月15日开始最先施工1#孔。
QTZ40塔式起重机使用说明书山东大汉建设机械有限公司生产许可证编号：TS2437030-2016目录1.概述2.主要技术性能3.构造简述4.金属结构部分5.工作机构6.安全保护装置7.液压顶升装置8.电气控制及操作系统9.电气安装注意事项10.安装与拆卸11.塔式起重机的安全操作规程12.维修与保养13.常见的故障及排除方法1.概述QTZ40液压自升式塔式起重机（以下简称:QTZ40塔机)额定起重力矩为400KN.m，最大起重量4吨，最大工作幅度47米,独立式起升高度30m,附着式起升高度为120m。
QTZ40塔机各项参数均达到或优于国家标准。
该机采用小车变幅，上回转，液压顶升技术，根据建筑施工需要可采用固定式及附着式使用，该机自重（不含平衡重及附着装置）19.14T,总装机容量25.7kw,技术参数先进,性能优良可靠,造型美观,质量精良,结构简单实用,设有先进的安全装置,维修方便,使用安全,价格合理,是广大中小建筑企业理想的建筑施工机械。
2、主要技术性能2.1起重技术性能图1四倍率起重参数表二倍率起重参数表2.2整机性能2.3机构技术性能3、构造简述QTZ40自升式塔式起重机由金属结构、传动机构、液压顶升、电气控制以及安全保护装置等组成，各部分结构及特点简介如下：总体布置整机的底架被固于专用的混凝土基础上，其上部与塔身连结，塔身最上端与下转台连接，下转台与顶升套架连接，下转台上面与回转支承的外圈连接。
紧固在回转支承内圈上的转动部分，包括回转上转台、塔帽、平衡臂、起重臂、变幅小车与吊钩、平衡重、起升机构、回转机构以及操纵室等，这些部件均通过回转机构可以绕塔身轴心线在各自水平面内一起作540°的全回转。
起重臂用两根起重臂拉杆与塔帽连接，其根部与上转台的上部用销轴连接，平衡臂则用两根拉杆与塔帽相连，其根部与上转台用销轴连接。
起升机构设在平衡臂中后部，回转机构布置在回转上转台的右侧，左侧是驾驶室。
QTZ40（大基础）塔机基础使用说明编制人： ***审核人： ***批准人： ************有限公司年月日一、概况：混凝土预制拼装多用塔机基础，是国内拥有自主知识产权的新型塔机基础，其构件之间采用高强预应力柔性连接技术，已获国家十项系列专利；通过江苏省科技厅鉴定；为江苏省、山东省、安徽省、河南省建设科技推广项目；获江苏省建设科技三等奖；07年又获国家级星火计划项目；08年完成《江苏省混凝土预制塔机基础技术规程》；09年通过国家行业规程评审；2010年获国家住建部全国建设行业科技推广项目。
该产品在扬州、淮安、宿迁、泰州、盐城、南京、南通、无锡、镇江、徐州等市及山东、安徽、河南、陕西、山西、四川省等地推广，累计装机42000多台次，推广施工面积达22000多万平方米。
产品安全可靠，深受塔机用户的欢迎。
采用混凝土预制拼装多用塔机基础，省工，省时，节能、节地、绿色环保，是二十一世纪建筑施工的绿色产品,有利于构建资源节约型、环境友好型社会，完全符合国家节能、减排建设方针，具有很高的经济效益、社会效益和环境效益。
目前国内和国际使用的塔式起重机基础的制造方法，通常都采用现浇钢筋混凝土基础，每使用一次，就要浇捣一次，拆除一次，既造成资源的极大浪费；拆除下的建筑垃圾又污染周围环境，占用耕地，埋在地下未折除的混凝土基础还将对未来的城市建设造成人为的隐患。
现场浇捣的混凝土基础，一般均要求地基承载力≥200kpa；混凝土质量要求≥C35；制作周期长，既影响了工程的施工进度又降低了塔机的周转使用率。
混凝土预制拼装多用塔机基础，经过技术人员的反复研究改进，彻底改变了这一现状。
目前开发的第三代产品，完全克服了传统塔机基础的固有缺陷，实现了工厂化、标准化流水线生产，质量有可靠的保证，技术实用、成熟，从根本上消除了现场生产的湿作业及质量无法保证的弊端。
拼装更加方便快捷，从工厂（或工地）到工地，一小时即可到达；而在工地整基复原，仅需三十分钟，拼装完成后可立即装机使用。
QTZ40塔吊基础施工方案1：QTZ40塔吊基础施工方案一、计算依据:1、根据常州市江南建筑机械厂提供的QTZ40塔吊,在非工作状态的数据：基础所受荷载：垂直力N塔=280KN水平力Q=60KN倾覆力矩M=1250KN2、基础地耐力：根据江苏常州地质工程勘察院提供的地质报告（工程编号：2003L892），本塔吊基础在6-1号粉砂上,ak=210Kpa。
满足南建筑机械厂提供地基承压力要求。
3、基础截面尺寸及自重：？、基础截面尺寸，见施工图。
？、基础自重：N砼=(4。
154.151.1+0。
50.53.554）25=562.37KN二、计算基础荷载:pmax=N/A+M/W=（N塔+N砼)/A+(M+Q1.8）/W=（280,562。
37）/4。
152+(1250+601。
8）6/4.153=159。
11Kpa,1.2 ak=252Kpapmin=N/A—M/W=(N塔+N砼)/A—(M+Q1.8)/W=（280，562.37)/4.152—（1250+601。
8)6/4.153=-68。
89Kpa三、验算原厂家提供基础应力:pmax=(N塔+N砼)/A+(M+Q1。
2）/Wpmin=（N塔+N砼)/A-（M+Q1.2)/W即pmax=158。
74Kpa,1.2 ak=252Kpapmin=-67。
75Kpa结论:本方案与厂方提供基础的要求相符。
四、施工要求1、预埋螺栓安装好后，请塔吊安装单位到现场验收，符合要求方能浇筑砼。
2、塔吊安装时，基础砼强度必须达80%，现场应以同条件养护试块强度为依据。
3、现场开挖土方后,应验收土质符合地勘土。
4、现场钢筋、砼质量验收均应提供资料。
5、塔吊标准节穿过地下室顶板，在地下室顶板结平梁板处留施工缝.6、塔吊基础用240砖胎模，地下室底板下超挖部分用C15砼进行地基托换。
7、塔吊柱基面标高比地下室底板底标高低5cm，塔吊基础柱在地下室底板中部做砼企口止水.塔吊柱基面层上做两层防水，防水材料、做法同地下室底板后浇带做法。
QTZ40塔吊基础施工方案实用大成绿色镀膜科技有限公司新建车间一QTZ40塔吊基础施工案编制人：审批人：江苏天腾建设集团有限公司年月日1QTZ40塔吊基础施工方案工程名称：常州大成绿色镀膜科技有限公司新建车间一建设单位：常州大成绿色镀膜科技有限公司监理单位 : 常州市江南建设监理咨询有限公司施工单位 : 江苏天腾建设集团有限公司第一节施工方案编制说明一、编制依据1、甲方提供的地质检测资料；2、 QTZ40固定式起重机基础资料;3、我司现有可投入工程的施工技术力量、机械设备等;4、现场实际查勘情况;二、编制原则1、本施工方案是根据本工程的特点,结合现场实际情况、施工条件等，按施工技术要求编制的。
第二节工程概况及施工方案简介一、工程概况天屿星辰大厦工程位于重庆市江北区观音桥建新东路51号，总建筑面积19861。
86平方米，主要功能为商业、车库、办公、餐厅、2宾馆、设备用房等。
本工程建筑高度为99.9m-—105.39m，建筑总层数为33层，地上30层，地下3层.地上建筑为办公、宾馆、商业,建筑面积约为15709。
86平方米，地下建筑（车库）建筑面积约为4152平方米，层高为3.6米.二、施工方案简介1:塔吊基础采用重力式承台基础，以中等风化砂岩作为持力层；承台基础嵌入中等风化砂岩不小于1.3米，要求中等风化砂岩饱和单轴抗压强度不小于0.2MPA;且塔吊底座置于承台中心线上。
三、塔机基础技术要求塔式起重机基础必须置于坚固的岩层上，地基承载能力大于0.2Mpa/？（20吨/?）;基础混凝土等级按C30施工；基础总重不小于50吨，基础砼的表面平整度不大于1/500;预埋螺栓的性能等级不小于6。
8级,其预紧力矩必须达到1050N？m （105?？m)。
四、塔机基础方案确定1：由于本工程塔式起重机安装位置地基基础地质情况较好，地基承载能力能满足塔式起重机的基础地耐力要求，故基础开挖无须单独进行加固处理等，只要按照塔机厂家提供基础施工图施工即可。
塔式起重机安装、拆除施工方案设备型号:QTZ40生产厂家：辽源市华龙起重选矿设备有限公司安拆单位：辽源市宏达特种设备制造有限公司使用单位：江苏中信建设集团有限公司备案编号：辽A-T01448施工单位: 江苏中信建设集团有限公司项目名称：盘锦辽东湾新区清正园小区一期工程方案编制：梁辰安拆负责：孙国辉编制单位：辽源市宏达特种设备制造有限公司编制日期：二○一三年月塔式起重机安装、拆除施工方案设备型号：QTZ40生产厂家：辽源市华龙起重选矿设备有限公司安拆单位：辽源市宏达特种设备制造有限公司使用单位：江苏中信建设集团有限公司备案编号：辽A—T01447施工单位：江苏中信建设集团有限公司项目名称: 盘锦辽东湾新区清正园小区一期工程方案编制：梁辰安拆负责：孙国辉编制单位：辽源市宏达特种设备制造有限公司编制日期：二○一三年月塔式起重机安装、拆除施工方案设备型号：QTZ40生产厂家：辽源市华龙起重选矿设备有限公司安拆单位: 辽源市宏达特种设备制造有限公司使用单位：江苏中信建设集团有限公司备案编号：辽A—T01449施工单位：江苏中信建设集团有限公司项目名称：盘锦辽东湾新区清正园小区一期工程方案编制：梁辰安拆负责：孙国辉编制单位：辽源市宏达特种设备制造有限公司编制日期：二○一三年月塔式起重机安装、拆除施工方案设备型号：QTZ40生产厂家: 辽源市华龙起重选矿设备有限公司安拆单位：辽源市宏达特种设备制造有限公司使用单位:江苏中信建设集团有限公司备案编号：辽A-T01450施工单位：江苏中信建设集团有限公司项目名称：盘锦辽东湾新区清正园小区一期工程方案编制: 梁辰安拆负责: 孙国辉编制单位:辽源市宏达特种设备制造有限公司编制日期：二○一三年月一、安拆前现场准备:1．技术准备塔吊安装前，由项目技术负责人根据上述编制依据编制塔吊安装、使用、拆卸等作业方法、质量要求和安全技术措施，经分公司技术负责人审批后,作为安装、使用、拆卸、日常维护等作业技术方案.同时组织全体相关人员认真学习塔吊使用说明书及施工方案.2．人员配备项目部向工程处申请安排取得建设行政主管部门颁发的拆装资质证书的专业队伍,所有参加塔吊安装、拆卸及操作人员都必须经过专业训练，并取得相应资格证书，持证上岗。
QTZ40型塔式起重机安装、顶升技术方案编制：审核：审批：中国建筑第七工程局第四建筑公司材料设备租赁公司2005年12月15日一、作业任务概况：二、作业现场概况：本工程属地下一层，地上１２层短肢剪力墙结构，建筑面积１３３６８．２m²，工期３６０天。
塔吊使用高度５０米，附着２道，分别在１４．７５米、２３．５３米。
三、作业中需用机械设备的选配：依据本塔吊实际情况及历年来安装经验，本次安装需用起重机械，机具及运输车辆如下：四、安装程序：1、安装底架十字架1）将主梁和二个半梁用销轴4—Φ50联接好，并装上4根拉杆，组装成十字交叉架。
2）吊装十字交叉梁于基础上。
3）用压板、螺栓将十字交叉梁端部固定好。
4）用水平仪进行校正，使底架的十字梁呈水平状态，水平度小于1/1000.2、安装底架基础节1）吊装底架基础节于底架十字梁上。
2）用高强度螺栓将基础节与十字梁的基座连接好（高强度螺栓预紧力为24.1吨，每套高强度螺栓为一个螺栓二个垫圈二个螺母）。
3）暂时卸下基础节上用于连接撑杆的活动支座。
3、安装一个塔身标准节。
1）吊起一个塔身标准节安放在基础节上。
2）注意爬爪面与基础节的爬爪面一致。
即：注意标准节的爬爪面与基础节的爬爪面保持一致。
4、安装套架（爬升架）1）组装套架，在地面将液压站、液压缸、顶升横梁、平台引进梁等安装在套架主结构上，检查滚轮活动情况，去除其表面杂物。
2）吊装套架，将其套在塔身标准节和底架基础节外面。
3）当使用较小吨位的起重机安装，吊装高度不够时，可先安装底架基础节，再安装套架，然后再吊装塔身标准节并将其安放在套架内。
4）吊装一节下塔身标准节在安装完爬升架后，再增加一个下塔身标准节。
5、安装下支座1）吊装下支座，使其置于塔身标准节上。
2）用高强度螺栓将下支座与塔身标准节相联接。
3）开动爬升机构，使套架顶起，用销轴将其与下支座连接好。
4）吊装8块大压重于十字梁上，每侧二块。
5）吊装8块小压重于大压重上。
施工文件申报审签意见单工程承建单位:水电七局锦屏施工局合同编号:JPIC-200617 NO:七锦/技[2010]040号长江委锦屏监理部：根据合同文件的要求,并结合现场实际施工情况，我单位完成了《左岸大坝上游JL7050（QTZ400）塔机安装施工专项安全技术措施》的编制（文号：七锦/JPIC-200617/技[2010]039号），现一式五份报送监理单位审批。
项目经理（或授权签署人）：申报单位：中国水电七局锦屏施工局申报日期：2010年2月7日编制依据报送文件目录序文件名称1上报《左岸大坝上游JL7050（QTZ400）塔机安装施工专项安全技术措施》的报告2 《左岸大坝上游JL7050（QTZ400）塔机安装施工专项安全技术措施》3监理机构审签意见预审意见：□同意按申报文件实施□按预审意见要求补充、完善后付诸实施□按预审意见要求补充、完善后重新申报□另行批复监理单位：审签人：日期：年月日中国水利水电第七工程局锦屏施工局工程项目名称：雅砻江锦屏一级水电站大坝左岸工程施工文件编号：七锦/JPIC-200617/技[2010]040号上报《左岸大坝上游JL7050（QTZ400）塔机安装施工专项安全技术措施》的报告长江委监理中心锦屏监理部：我局现已完成《左岸大坝上游JL7050（QTZ400）塔机安装施工专项安全技术措施》的编制，现上报贵部，请监理工程师予以审批。
特此报告！附件：1、《左岸大坝上游JL7050（QTZ400）塔机安装施工专项安全技术措施》二○一○年二月七日雅砻江锦屏一级水电站大坝左岸工程施工（合同编号：JPIC-200617）左岸大坝上游JL7050（QTZ400）塔机安装施工专项安全技术措施批准：审查：校核：编制：中国水利水电第七工程局锦屏施工局2010年2月7日左岸大坝上游JL7050（QTZ400）塔机安装施工专项安全技术措施1 概述1.1工程概况根据锦屏一级电站大坝左岸工程业主赶工工期需要，我局将在大坝上游安装一台JL7050（QTZ400）塔机，以利于大坝11～13#坝段EL1772m以下仓号材料运输。
该塔机布置在大坝上游12#横缝延长线基坑边坡位置，塔机塔身中心点坐标为（锦屏一级大坝坐标系）：（x=25.2997,y=341.60），该塔机塔身在缆机覆盖范围之内，以便于塔机的安装和拆除施工。
塔机基础上游紧邻大坝上游水泵坑下游侧紧邻大坝基坑边坡，目前无施工车辆通道到达塔机基础部位，且无施工场地布置汽车吊对塔机基础部分进行安装，只能采用大坝1#缆机进行塔机安装。
该塔机安装的主要任务是为后期大坝混凝土备仓、仓面材料吊运、其它物件的吊装提供便利条件。
1.2 塔机的选型及基础布置根据混凝土施工高峰期强度需求以及及后期大坝混凝土浇筑施工需要，大坝混凝土浇筑工程选用一台JL7050（QTZ400）塔式起重机，该塔机最大起吊20t，最大工作幅度70m，端部起吊5t。
利用现场已有的30t平移式缆机为主，辅以25t汽车吊对塔机进行拼装和吊装。
同时，结合大坝仓面作为25t汽车吊支撑平台，对后期塔机加高进行拼装。
塔机建基面高程约为EL1599.16m，混凝土基础厚约4.7m。
根据前期施工要求，及现场吊装设备，JL7050（QTZ400）塔式起重机的安装采用先将塔身安装到指定高度78m，合23节标准节，再吊装起重臂总成的安装程序。
后期根据工程的进度逐步顶升至最终高度182.5m，所需塔身标准节数为58节。
由塔机说明书说明，塔机自由高度为77.9m﹥77m，故本次塔机第一次安装不须使用附着装置。
2 塔机属性及安装辅助设施主要技术参数2.1 70m起重臂JL7050（QTZ400）塔机起重属性70m起重臂JL7050（QTZ400）塔机起重属性表表1R 2.8-21 22 23 25 28 30 33.6 35 37 40 42 44 45 46 a=6 20 18.9 17.95 16.25 14.17 13.0 11.33 10.76 10.0 9.08 8.52 8.01 7.78 7.55 a=4 12 11.5 10.7 9.78 9.22 8.71 8.48 8.25 A=2 6R 48 50 51 52 54 56 58 60 62 64 65 66 68 70 m а=6 7.13 6.74 6.55 6.38 6.05 5.75 5.46 5.20 4.95 4.71 4.60 4.50 4.29 4.1 t а=4 7.83 7.44 7.26 7.08 6.75 6.44 6.16 5.89 5.65 5.41 5.30 5.20 4.99 4.80 t а=2 6 5.85 5.61 5.50 5.40 5.19 5 t 2.2 JL7050（QTZ400）塔机各主要部件的属性JL7050（QTZ400）塔机各主要部件的属性表表2 序号名称重量（kg）序号名称重量（kg）1 基础节3773 6 司机室5602 压重Ⅰ2*6450 7 回转塔身25003 撑杆4*597 8 塔顶44584 压重Ⅱ28*2695 9 70m起重臂243625 标准节4863 10 平衡总成163606 上、下支座、回转支承、回转机构8815 11 配重265002.3 安装设备主要技术参数（1）30t平移式缆机主要技术参数30t平移式缆机布置在右岸1975m高程和左岸1960m高程缆机平台上，主车位于右岸，其主要技术性能参数如下：移30t平移式30t平式缆机主要技术参数表表3序号技术性能参数名称技术性能参数序号技术性能参数名称技术性能参数1 额定起重量30t 8 小车水平移动速度7.5m/s2 跨度约670m 9 大车行走速度12m/min3 最大起吊高度约320m 10 重罐下降速度 3.0m/s4 主索最大垂度 5.0% 11 满载提升速度 2.5m/s5 轨道长度228m 12 空载提升速度 3.5m/s6 30t平移式缆机工作时最小间距12m 13 30t平移式缆机最大抬吊重量55t7 吊罐容积9.6m3、6m3和3m314 --- ---（2）QY25汽车吊主要技术参数QY25汽车吊起重性能表表4主臂工作幅度（m）10．2 m 15.2 m 17.7m 20.2 m 25.2 m5.0 15.40t 13.50t 13.00t --- ---6.0 12.20t 12.40t 12.00t 9.00t ---7.0 9.40t 9.50t 9.90t 8.20t 6.60t8.0 --- 7.90t 8.10t 7.40t 6.00t9.0 --- 6.50t 6.70t 6.60t 5.50t10.0 --- 5.40t 5.60t 5.60t 5.00t3 存在的安全隐患分析3.1 塔身拼装塔机的拼装主要为标准节的拼装。
标准节的拼装涉及到高空打销定位，由于标准节的结构限制，使得高空打销有一定的危险性，发力如果不顺畅很容易发生坠落危险。
3.2 塔机安装在标准节安装到预定高度的时候开始安装起重总成，起重总成的安装属于大型结构件的安装，有其它大型结构件安装时的同种隐患，如钢绳断裂，构建碰撞等。
特别指出以下几点：（1）安装底架：底架最重的部件为压重，压重数量多，相互之间间隙小，安装时容易发生碰撞，挤压等事故；（2）安装标准节：标准节的安装是先由25t汽车吊在EL1885m卸料平台拼装起来之后再由30t缆机整体吊装，每次拼装3节。
标准节的连接是靠销轴进行连接，高空打销时人员站立空间有限，导致施工人员发力难以控制，有坠落隐患。
回转部分：回转部分位于塔机的较高部位，安装空间狭小，有坠落隐患；（3）安装塔顶：塔顶为塔机的最高部位，吊装塔顶时，要寻找好正确的吊点，才能顺利的安装到位；（4）平衡臂与起重臂的安装：因该部件均属长度较大、单件比较重的部件；吊装时有与周边物体发生碰撞的危险。
3.3 其他安全隐患（1）目前锦屏工地处于峡谷地带，边坡陡峭，季节干燥且风力较强，各边坡有滚石滑落隐患；（2）施工现场土建单位在进行开挖爆破作业，爆破飞石可能对安装设备及施工人员造成伤害；（3）空气中粉尘弥漫，影响施工人员健康及能见度容易导致各种碰撞事故；（4）现场施工单位较多，施工作业面复杂，人员及各种机械密集，对我局塔机设备安装施工造成一定影响，存在较大安全隐患。
4 施工资源投入为确保现场施工安全，我单位投入主要施工资源见下表：JL7050（QTZ400）塔机安装安全防护主要工程量统计表表4 项目名称单位数量备注对讲机台 2 以实际发生量计安全帽顶20 以实际发生量计安全带根13 以实际发生量计安全绳米20 以实际发生量计灭火器瓶 4安全警示牌块 5安全警示带米50注：我单位将根据现场实际情况，合理增加安全防护投入。
5 安全保证制度（1）建立完善的施工安全保证体系。
由施工局局长、专职负责安全的安全总监、各职能部门、作业队、班组、作业个人组成安全保证体系。
现场安全组织机构:现场第一安全负责人：姚林现场专职安全员：邵玉亮安装班安全负责人: 黄建军安装班组安全员：江鸿图（2）建立安全责任书制度，采取层层签订安全责任书的办法来强化各施工队的安全管理，严格落实“一岗双责”制度；（3）坚持“入场教育和培训”制度，以“班前五分钟”、宣传板和现场警示牌等形式不间断进行安全教育；（4）建立安全员全程监督制度，及时制止违章作业，及时沟通安全信息，对现场发现的不安全因素，及时通知相关负责人进行整改，力保施工过程万无一失；（5）做好技术交底工作，每天现场技术员利用作业过程发现的问题，及时纠正错误的施工操作行为。
6 安全保证措施（1）施工现场做好标识，并做好必要的围栏、隔离；（2）施工人员进入施工现场，必须戴好安全帽，登高作业应按要求系挂安全带；（3）各工种施工作业人员施工中应严格遵从施工安全操作规程，严禁违章作业；（4）在安装施工前，应对主要吊装设备30t平移式缆机的使用性能及相关使用操作条例进行学习和了解，应预先确认设备有关的机械、电气性能及各种安全保护装置的完好。
熟悉30t平移式缆机的指挥方式，及时对设备状况情况与相关单位沟通交流；（5）施工过程中，应根据设备、场地的具体特点与可能的各种不安全因素制定切实可行的作业方案与应对措施，并开展班（工）前技术安全交底与教育，使每位作业人员心中有数；（6）起重作业前应确立合理的吊装方案，选择适宜的吊点（必要时可做适当加强）、吊具与索具（使用前应检查确认吊具、索具的完好）。
大件高悬空吊装，应先试钩确认吊装可行后方可正式实施。
起重作业时应分工明确，专人指挥，专人监护（专职安全员应对起重等特种作业实施有效现场监督与管理），号令准确规范。
大件、高空、危险吊装时应悬挂牵引绳控制引导构件安装就位；（7）电气作业、焊接作业，施工人员应按要求穿戴好劳动防护用品。
