TGNET培训讲义

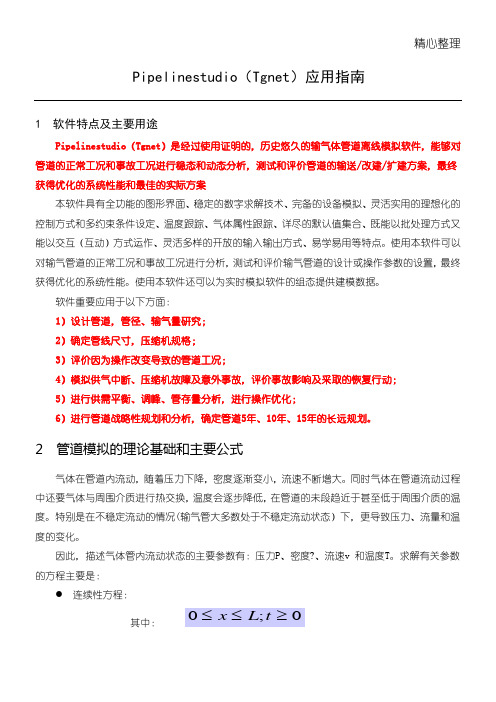

精心整理Pipelinestudio （Tgnet ）应用指南1 软件特点及主要用途Pipelinestudio （Tgnet ）是经过使用证明的，历史悠久的输气体管道离线模拟软件，能够对管道的正常工况和事故工况进行稳态和动态分析，测试和评价管道的输送/改建/扩建方案，最终获得优化的系统性能和最佳的实际方案最终1234562 度。

特别是在不稳定流动的情况(输气管大多数处于不稳定流动状态）下，更导致压力、流量和温度的变化。

因此，描述气体管内流动状态的主要参数有：压力P 、密度?、流速v 和温度T 。

求解有关参数的方程主要是：连续性方程：其中：0;0≥≤≤t L x●运动方程：其中：;0≥≤≤tLx●能量守恒方程：以上方程中符号意义如下：L管道长度g重力加速度x距离f摩阻系数t时间Di管道内径AρPvh●?状态方程。

1）理想气体的状态方程理想气体的状态方程通用气体状态方程为:RTZPρ=状态方程规定：压缩系数Z是压力和温度的函数理想气体没有考虑实际气体中分子的大小和分子间的作用力，范德瓦尔斯状方程中b是对分子体积作出的修正，a 是对分子间作用力作出的修正。

2）真实气体的状态方程（1）SaremSarem 状态方程是一个老的状态方程。

它解决了在通用气体状态方程中，在通常输气管道的条件下，如何计算压缩系数的问题。

它使用对比压力和对比温度(天然气的压力、温度与其临界压力、临界温度之比)的概念，用勒让德多项式计算压缩系数。

其中对比压力和对比温度是基于虚拟临界压力和虚拟临界温度的近似值。

以相对密度为基础计（2（3SRK（4）Peng范德瓦尔斯方程在一定范围内已经能比较接近的描述实际气体的性质，但是它没有考虑温度和偏心因子的影响，因而适用范围有限，Peng-Robinson 是在考虑了上述因素后由范德瓦尔斯方程派生出的方程：Peng 方程的优点是：在较大的压力、温度范围内都比较精确；在相变区或相变区附近也比较精确；可以作气体组分跟综；计算量少于BWRS。

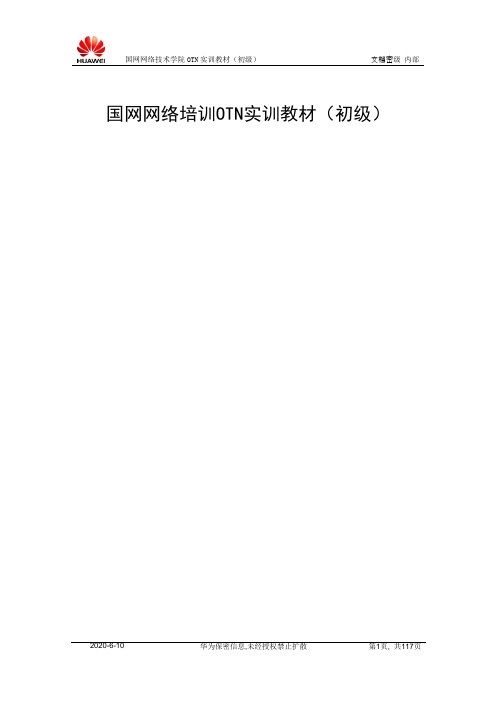

国网网络培训OTN实训教材（初级）目录项目一OTN设备的日常维护 --------------------------------------------------------------------------------- 5任务一搭建实验环境------------------------------------------------------------------------------------- 5一、组网介绍 ----------------------------------------------------------------------------------- 5二、硬件描述 ----------------------------------------------------------------------------------- 5三、环境搭建步骤 ----------------------------------------------------------------------------- 6四、光层业务需求 ----------------------------------------------------------------------------- 6五、电层业务需求 ----------------------------------------------------------------------------- 7任务二光功率维护---------------------------------------------------------------------------------------- 7一、查询光功率 -------------------------------------------------------------------------------- 7二、查询光功率上/下门限------------------------------------------------------------------ 13三、查询/设置光功率输入/输出基准值 ------------------------------------------------- 14四、小结 ---------------------------------------------------------------------------------------- 15任务三告警维护 ------------------------------------------------------------------------------------------ 16一、查询当前告警 ---------------------------------------------------------------------------- 16二、告警相关操作 ---------------------------------------------------------------------------- 20三、小结 ---------------------------------------------------------------------------------------- 34任务四性能维护 ------------------------------------------------------------------------------------------ 35一、浏览性能 ---------------------------------------------------------------------------------- 35二、小结 ---------------------------------------------------------------------------------------- 37任务五DCN维护------------------------------------------------------------------------------------------ 38一、修改网关网元参数---------------------------------------------------------------------- 38二、修改网元的所属网关------------------------------------------------------------------- 41三、配置网元的备用网关------------------------------------------------------------------- 42四、网关网元与普通网元的互相转换 --------------------------------------------------- 43五、小结 ---------------------------------------------------------------------------------------- 46任务六WDM路径维护 ---------------------------------------------------------------------------------- 46一、搜索WDM路径 -------------------------------------------------------------------------- 46二、WDM路径管理 -------------------------------------------------------------------------- 49三、小结 ---------------------------------------------------------------------------------------- 51任务七报表维护 ------------------------------------------------------------------------------------------ 51一、浏览组网图 ------------------------------------------------------------------------------- 51二、浏览单板制造信息报表 --------------------------------------------------------------- 54三、浏览公共制造信息报表 --------------------------------------------------------------- 57四、小结 ---------------------------------------------------------------------------------------- 58项目二OTN基础数据配置------------------------------------------------------------------------------------ 59任务一光纤连接 ------------------------------------------------------------------------------------------ 59任务二网元基本数据设定------------------------------------------------------------------------------ 60一、手工同步网元与网管时间 ------------------------------------------------------------ 60二、设置网元的性能监视参数 ------------------------------------------------------------ 60任务三单板参数配置与开销 -------------------------------------------------------------------------- 61一、设置WDM单板激光器自动关断 ---------------------------------------------------- 61二、查询和设置单板客户侧接入的业务类型------------------------------------------ 62三、配置单板WDM接口属性-------------------------------------------------------------- 62四、使能FEC功能 ---------------------------------------------------------------------------- 63五、设置FEC类型 ---------------------------------------------------------------------------- 64项目三OTN业务配置------------------------------------------------------------------------------------------ 64任务一电层业务数据配置------------------------------------------------------------------------------ 64一、组网介绍 ---------------------------------------------------------------------------------- 64二、设备硬件描述 ---------------------------------------------------------------------------- 65三、实验环境搭建步骤---------------------------------------------------------------------- 67四、电层业务配置需求---------------------------------------------------------------------- 67五、路径方式配置WDM电层业务 ------------------------------------------------------- 71六、结果验证 ---------------------------------------------------------------------------------- 78任务二光层业务数据配置------------------------------------------------------------------------------ 83一、组网介绍 ---------------------------------------------------------------------------------- 83二、设备硬件描述 ---------------------------------------------------------------------------- 83三、实验环境搭建步骤---------------------------------------------------------------------- 84四、光层业务配置需求---------------------------------------------------------------------- 84五、单站法创建光层业务数据 ------------------------------------------------------------ 85六、路径法创建光层业务数据 ---------------------------------------------------------- 109七、结果验证 -------------------------------------------------------------------------------- 114项目一OTN设备的日常维护任务一搭建实验环境一、组网介绍实验组网环境如图所示，使用4套Opti X NG WDM设备（分别称为NE A、NE B、NE C 和NE D）组成环形拓扑结构。
