高速公路施工临时用电施工方案
高速公路临时用电专项施工方案一、编制依据本施工方案是根据下述相关文件资料和建设单位要求及工程实际，进行编制。
1、本项目的合同及相关附件、技术规范、两阶段设计施工图（送审稿和修编稿）；2、《公路工程质量检验评定标准》第一册（土建工程）（JTGF80/1-2004）；3、《广佛肇高速公路工程建设标准化管理手册》第二部分-施工作业标准化4、《施工现场临时用电安全技术规范》（JGJ46—2005）；5、《电力建设安全工作规程》（SDJ65-82）；6、《电气装置安装工程低压电器施工及验收规范》（GB50254-96）；7、《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)；8、《广佛肇C1段施工组织设计》二、工程概况本标段起讫桩号K122+150～K137+200,路线全长15.05公里，路基挖方570万方，填方572万方，主线桥梁总长为3609.75m，共设置大桥10座，长3413.25m，中桥3座，共长196.5m，涵洞、通道41道，桥梁占本标段路线总长的23.99％。
另外，预制梁共计1084片，其中20m小箱梁304片，25m小箱梁320片，30m小箱梁460片。
三、施工规划和部署3.1、项目经理部和各施工队驻地布设项目经理部建于K128+400主线左侧约100m处，占地约为10000㎡；各施工中队、班组驻地按照任务划分里程以方便开展工作为前提进行建设。
驻地全部用标准活动板房，场地采用10cm石屑+15cmC20混凝土硬化，周边最好排水设施和生活污水处理设施。
中队驻地布设有五处：1施工队驻地桩号为K123+800主线右侧；2施工队驻地位于K126+900，垌表大桥附近；3施工队驻地位于K132+600,白花大桥附近；4施工队驻地桩号为K135+600，宾村大桥附近。
5施工队驻地桩号为K128+450，主线左侧。
3.2、施工便道便道修建原则：1）尽量在征地范围内，结合临时用地，综合考虑。
道路工程临时用电专项方案
道路工程临时用电专项方案一、项目概述道路工程是指用于交通运输和通行的线性工程，包括公路、高速公路、城市道路等。
在道路工程建设和维护过程中，临时用电是必不可少的支持设施。
临时用电专项方案是根据该道路工程的特点和需要，制定的临时用电方案，旨在保障施工工地的电力供应安全、可靠、经济和合理。
二、临时用电的需求分析1. 施工用电：包括施工工地的办公室、临时工棚、仓库等，以及施工设备和机械的电力需求。
2. 安全用电：道路工程中需要临时安装照明设施、警示灯等，保障夜间施工和交通安全。
3. 管理用电：施工管理办公室、宿舍等的用电需求。
4. 紧急用电：如发生施工事故、设备故障等需要紧急用电的情况。
三、临时用电方案的制定1. 电力供应方式：根据道路工程的具体位置、周边电力设施情况和施工周期，选择合适的电力供应方式，如临时架空线路、发电机组和移动电源。
2. 供电容量计算：根据施工工地的实际用电需求和设备功率，计算出供电容量，确定发电机组和移动电源的规格和数量。
3. 电力线路布置：根据施工现场的布局和施工进度，合理布置临时用电线路，保证施工现场的电力供应安全和便利。
4. 用电设备选型：根据道路工程的施工特点和需要，选择合适的临时用电设备，如发电机组、移动照明设备、电缆等。
5. 安全措施：制定临时用电安全管理制度，教育施工人员正确使用电器设备，定期检查和维护电力设施，确保施工现场用电安全。
四、施工现场的临时用电管理1. 供电设施的建设和布置：根据临时用电方案，组织人员对施工现场的供电设施进行建设和布置，保证用电设施的稳定性和可靠性。
2. 供电设施的维护和检修：定期对供电设施进行检查和维护，确保设施的正常运行和安全使用。
3. 临时用电设备的管理：对发电机组、移动电源和其他临时用电设备进行合理的摆放和管理，确保设备的正常使用和安全。
4. 用电管理制度的执行：严格执行临时用电安全管理制度，对施工人员进行电器设备使用的教育和培训，维护施工现场的用电安全。
高速公路工程临时用电方案及措施
高速公路工程临时用电方案及措施一、前言在高速公路工程建设中，电力供应是不可或缺的一部分。
因此，对于工程中涉及到的电力需求，必须制定出相应的临时用电方案和措施，以确保工程的顺利进行和施工安全。
本文主要介绍高速公路工程临时用电方案及措施。
二、临时用电方案2.1 用电需求分析在制定临时用电方案之前，必须进行用电需求分析，包括用电设备清单、设备功率、工程用电量等内容。
2.2 电源选择根据用电需求分析结果，选择合适的电源。
一般情况下，可以选择发电机组或是向供电公司申请临时供电。
2.3 用电线路搭设在搭设用电线路时，必须符合《建筑电气设计规范》相关规定，并保证电路连接可靠、线路绝缘完好、接地良好。
2.4 设备安装与维护在设备安装过程中，必须进行严格的检查和测试。
同时，应把设备放置在安全的位置，避免与人员和其他设备的干扰。
对设备的维护也必须定期进行，包括检查、清洁、维修等内容。
三、施工现场安全措施3.1 电器设备检查施工现场内的所有电器设备都必须经过专业人员检查，确保符合电气安全规定，以避免事故发生。
3.2 良好接地对施工现场必须进行良好接地，以确保人身安全。
如果接地不良，会增大漏电流，引起触电事故。
3.3 火灾防范由于施工现场存在各种潜在的火灾危险，因此，必须进行火灾防范。
例如，必须要有灭火器具和消防设备等。
施工现场内严禁违规使用明火、烟花爆竹等物品。
3.4 安全警示牌施工现场内应张贴安全警示牌，提醒工作人员注意安全，避免发生意外。
四、总结制定高速公路工程临时用电方案及措施，对于工程的顺利进行和施工安全非常重要。
只有严格按照规定执行，才能有效避免电气事故的发生，确保高速公路工程的顺利完成。
以上就是本文介绍的高速公路工程临时用电方案及措施，希望对读者有所帮助。
高速公路施工临时用电安全专项方案
公路工程施工临时用电专项方案一、编制依据《低压配电设计规范》GB50054—95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194—93中国建筑工业出版社《通用用电设备配电设计规范》GB50055—93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、施工现场临时用电的原则建筑施工现场临时用电的三项基本原则是：一是必须采用TN—S接地、接零保护系统；二是必须采用三级配电系统；三是必须采用两级漏电保护和两道防线。
1、TN-S系统TN-S接地、接零保护系统是指在施工用电工程中采用具有专用保护零线、电源中性点直接接地的220/380V三相四线制低压电力系统，或称三相五线系统，该系统主要技术特点是：1）电力变压器低压侧中性点直接接地,接地电阻值不大于4Ω。
2）电力变压器低压侧共引出五条线，其中除引出三条分别为黄、绿、红的绝缘线相线(火线）外，尚须于变压器二次侧中性点接地处同时引出两条零线，一条叫做工作零线，另一条叫做保护零线。
其中工作零线与相线一起作为三相四线制工作线路使用，保护零线只作电气设备接零保护使用，即只用于联接电气设备正常情况下不带电的金属外壳、基座等。
两种零线不得混用，为防止无意识混用，保护零线应采用具有绿、黄双色绝缘标志的绝缘铜线，以与工作零线和相线相区别.同时，为保护接地、接零保护系统可靠，在整个施工现场的保护零线上还应作不少于3处的重复接地，且每处接地电阻值不得大于10Ω.2、三级配电结构采用三级配电结构.所谓三级配电是指施工现场从电源进线开始至用电设备中间应经过三级配电装置配送电力，即由总配电箱（配电室内的配电柜）经分配电箱(负荷或若干用电设备相对集中处），到开工箱（用电设备处）分三个层次逐级配送电力。
而开关箱作为末级配电装置,与用电设备之间必须实行“一机一闸制”，即每一台用电设备必须有自己专用的开关控制箱，而每一个开关箱只能用于控制一台用电设备。
公路工程安全用电专项方案
公路工程安全用电专项方案一、前言为了确保公路工程施工安全、质量和顺利推进，特制定本专项方案，以保障工程电气设备的安全使用和电力设施的健康运行，降低事故发生概率，确保施工任务圆满完成。
二、施工电气设备管理1. 电气设备采购所有施工所需要的电气设备必须具备国家CCC认证，先进、可靠且具有一定的防水、防尘能力。
设备的购买须严格按照标准进行验收，确保设备的质量合格。
2. 电气运行审查在电气设备正式投入使用之前，必须进行“三性”检查，即外观检查、完整性检查和电气性能检查。
符合安全要求方可使用。
3. 电气设备维护所有施工电气设备必须由专业维修人员进行日常维护和定期检查，确保设备的正常使用。
4. 电气设备更新在设备过期或者使用寿命到期的情况下需要进行更换，换新设备需要重新进行验收。
三、电力设施管理1. 电力设施规划施工前必须经过电力设计单位的认可和审查，保证施工区域的电力设施满足施工需要。
2. 电力设施施工电力设施施工必须指派专业人员进行，并且遵守相关的安全标准和规范。
3. 电力设施检查电力设施施工完毕之后需要进行电气安全性能检查，确保所有电路正常并且安全。
四、电气安全管理1. 施工安全用电方案在施工前需要编写详细的安全用电方案，包括用电计划、用电安全措施和事故应急预案等，保证施工过程中用电的安全稳定。
2. 现场电气安全防护施工现场必须设置明显的电气安全警示标识，并具备防护设施，包括绝缘垫、绝缘手套、电气安全帽等，确保施工人员的电气安全。
3. 动土检查施工前需要进行动土检查，避免施工过程中损坏电气设施，造成电路短路等安全事故。
4. 电气管理人员安全教育所有施工人员在进入工地之前必须经过电气安全知识的培训，具备一定的电气安全知识，确保电气设施的安全使用。
五、应急处置1. 电气设施事故预案施工前需制定电气设施事故应急预案，包括事故应对程序、应急联系人和应急设备工具等，以应对突发电气事故。
2. 应急演练定期进行电气设施事故应急演练，增强施工人员的应急处置能力。
高速公路临时用电施工方案
高速公路临时用电施工方案一、方案背景高速公路的建设和维护中，常常需要进行临时用电施工，为施工人员提供电力支持。
为此，制定一份完善的高速公路临时用电施工方案，对施工过程中的安全和稳定供电提供保障，具有重要意义。
二、施工需求1.为临时住所供电：为施工人员提供宿舍、工厂、办公室等临时用电需求；2.施工机械设备用电：为各类施工机械设备提供电力保障，确保施工顺利进行；3.临时照明照明：为施工现场提供足够的照明，确保夜间施工安全；4.安全保障：确保施工电源的可靠性、安全性和合规性。
三、方案内容1.电源选择选择可靠的电源供应。
优先选择市电供电，可根据施工地点情况和现场条件，确定市电供电或者其他可靠的电源供应方式，如发电机组、太阳能发电等。
2.电源接入2.1 施工场地在施工现场设置专用的电源接入点，确保安全可靠。
接入点应离施工区域近，尽量避免长距离电缆敷设，减少线路损耗和安全隐患。
2.2 电缆敷设根据实际需要，计算电缆敷设的长度和规格，确保电力传输的稳定性。
采用优质的电缆材料进行敷设，并按照相关要求进行固定和保护，避免被外力损坏。
3.用电设备选择与布置3.1 设备选择根据施工现场的具体需求，确定所需的用电设备类型和规格，确保满足施工过程中的各项电力需求。
3.2 设备布置根据施工现场的布置和需求，合理安排用电设备的摆放位置和线缆连接。
注意设备之间的间距和通风散热条件，确保设备正常运行和使用的安全。
4.用电安全4.1 地线接地在施工现场的电源接入点、用电设备周围等关键部位进行可靠的地线接地，有效防止漏电和感应干扰等问题。
4.2 漏电保护配置相应的漏电保护器，确保施工现场的电力供应安全。
定期检测和维护漏电保护器设备，及时处理故障。
4.3 安全警示标识在施工现场明显位置设置相应的安全警示标识，提醒工作人员注意施工区域的电力设备和电缆线路，确保工作人员的安全。
5.环境保护5.1 降噪处理对发电机组等噪音较大的设备进行隔音处理，减少施工噪音对周边环境和居民的影响。
高速公路项目临时用电方案

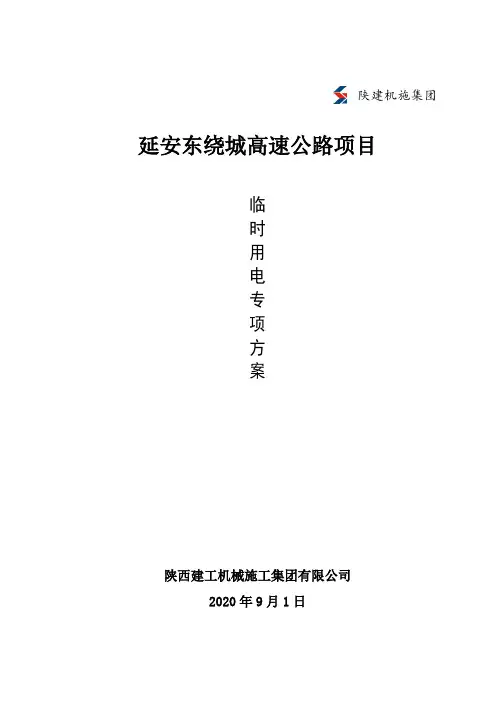

临 时 用 电 专 项 方 案陕西建工机械施工集团有限公司2020年9月1日陕建机施集团延安东绕城高速公路项目陕建机施集团延安东绕城高速公路项目临时用电专项方案编制：审核：批准：陕西建工机械施工集团有限公司2020年9月1日目录第一章编制说明及编制依据 (1)一、编制说明 (1)二、编制依据 (1)三、编制目的 (1)四、适用范围 (1)五、工程概况 (2)第二章施工用电总体布置 (3)一、变压器总体布置 (3)二、施工用电总体布置 (4)第三章施工用电方案 (5)一、临时用电原则 (6)二、用电量及导线计算 (7)三、设计配电系统 (46)四、接地与防雷装置 (49)第四章危险因素辨识 (52)第五章施工安全保障措施 (53)一、组织管理措施 (53)二、一般性技术措施 (54)三、专项安全技术措施 (65)四、监测监控措施 (69)五、安全事故应急预案 (70)第一章编制说明及编制依据一、编制说明为了保证延安东绕城高速公路项目施工能保质、保量、安全、如期完成，真正贯彻落实“安全第一、预防为主、综合治理”的安全方针，便于统一指挥和协调，并能及时组织应急救援和抢险，确保施工临时用电安全，我项目部根据各级有关管理部门的文件精神和项目部的内在需要，结合本工程的实际情况，制定本项安全专项施工方案。
二、编制依据1、《延安东绕城高速公路两阶段初步设计》（陕西省交通规划设计研究院，2020年6月）；2、《中华人民共和国安全生产法》（主席令（2014）第13号）；3、《公路工程施工安全技术规范》（JTG F90—2015）；4、《中华人民共和国环境保护法》（主席令（2015）第22号）；5、《建设工程安全生产条例》（国务院令（2003）第393号）；6、《施工现场临时用电安全技术规范》（JGJ 46-2005）；7、《建设工程施工现场供电安全规程》GB50194-938、《建筑工程计算手册》（江正荣著）---中国建筑工业出版社9、《建筑工程临时用电设计手册》---中国电力出版社10、《低压配电设计规范》GB50054-9511、本项目实施性施工组织设计；12、施工调查及现场踏勘。
高速公路临时用电专项施工方案
广东省云浮至阳江高速公路罗定至阳春段T1标（K0+784～K7+800）临时用电专项施工方案（T1标）编制：审核：批准：云浮至阳江高速公路罗定至阳春段T1标项目经理部罗阳高速T1标临时用电专项施工方案一、编制说明 (1)1、编制依据 (1)2、适用范围和说明 (1)二、工程概况 (1)三、施工用电设计 (1)1、施工用电平面布置 (1)2、施工用电功率、用电配线选择 (2)3、导线选择 (4)四、施工用电现场使用说明 (6)1、供配电系统的使用说明 (6)2、基本保护系统的使用说明 (6)3、接地装置使用说明 (7)4、配电装置使用说明 (8)5、配电线路使用说明 (9)6、用电设备的使用说明 (10)五、施工用电管理措施 (12)六、施工用电安全技术措施 (12)1、安全用电技术措施 (12)2、用电防火措施 (13)一、编制说明1、编制依据（1）《施工现场临时用电安全技术规程》（JGJ46-2005）（2）《建筑施工安全检查评分标准》（JGJ59-99）（3）GBT28001职业健康安全和ISO14001环境管理体系（4）广东省工程建设“双标管理”办法（4）经理部现场的特点、地理环境等（5）我公司历年积累的有关高速公路施工的经验资料2、适用范围和说明本设计方案适用云浮至阳江高速公路罗定至阳春段T1标段的生活区、生产区、办公区的用电。
二、工程概况全线包括服务区1个，大、中桥5座，车行天桥1座，汽车通道8座，圆管涵7道，盖板涵12道。
施工用电主要涉及到生活区用电、办公区用电以及生产区内的拌和站、预制场、加工设备、施工现场的电焊机、泥浆泵、潜水泵及照明用电。
项目部现租用华石镇原镇政府大楼作为生活区、办公区及工地试验室，用电均为城镇居民用电。
拌合站设1台HZS90搅拌站和一台HZS50搅拌站；预制场配备1台UN-100对焊机，配备3台BX1-315-2电焊机，1台钢筋调直机，2台钢筋弯曲机，1台60t龙门吊，1台40t龙门吊，2台5t龙门吊。
高速公路临时用电专项施工方案
高速公路临时用电专项施工方案一、前言在高速公路建设和维护过程中，为了保障施工安全和施工质量，常常需要进行临时用电施工。
本文将针对高速公路临时用电专项施工方案进行探讨和总结，以期为相关领域的从业人员提供参考和借鉴。
二、施工方案概述高速公路临时用电施工方案是指在高速公路建设或维护过程中，按照特定要求对临时用电进行规划、布置和操作的方案。
其主要目的是为高速公路施工提供可靠、安全的电力保障，保障施工进度和质量。
三、施工前的准备工作在进行高速公路临时用电施工之前，必须进行充分的准备工作，包括但不限于以下几个方面：1.调查研究：对施工区域的电力设施情况进行调查研究，了解电力来源、配电线路、负载情况等信息。
2.方案设计：根据施工需要和电力供应情况，设计详细的临时用电方案，包括电缆布置、配电箱设置、用电负荷计算等内容。
3.审批手续：按照相关法规和规定，办理临时用电的审批手续，确保使用过程合法合规。
四、施工操作流程经过准备工作后，可以开始进行高速公路临时用电的施工操作。
一般情况下，施工操作包括以下几个步骤：1.电缆敷设：根据提前设计好的方案，进行电缆的敷设工作，包括线路布置、接地处理等。
2.配电箱设置：根据用电负荷和电缆布置情况，设置配电箱，并进行必要的接线工作。
3.用电设备安装：根据实际需要，安装各种用电设备，如灯具、电动工具等。
4.验收调试：完成施工后，对临时用电设施进行验收和调试，确保运行正常。
五、施工安全注意事项在进行高速公路临时用电施工时，为了确保施工安全，必须严格遵守以下注意事项：1.安全防护：操作人员必须正确佩戴安全帽、安全鞋等防护用品，避免发生触电、火灾等事故。
2.用电负荷控制：严格控制用电负荷，避免超负荷运行，导致电力设备损坏或事故发生。
3.定期检查：定期对临时用电设施进行检查和维护，发现问题及时处理，确保安全运行。
六、总结高速公路临时用电施工是高速公路建设和维护中至关重要的环节，合理规划和安全施工是保障工程顺利进行的关键。
高速公路修建临时用电专项施工方案
高速公路修建临时用电专项施工方案
一、背景和目标
为了保障高速公路修建期间的施工电力供应，确保施工进度和质量，制定本临时用电专项施工方案。
二、施工地点和时间
1. 施工地点：高速公路修建项目施工现场
2. 施工时间：从XX年XX月XX日开始，到XX年XX月XX 日结束
三、用电设备及供电方式
1. 用电设备：涵盖施工过程中所需的各种电动机械设备、照明设备等
2. 供电方式：采用临时供电线路，由电力公司提供电源并安装相关设备，确保供电稳定可靠
四、临时供电线路布置
1. 根据施工现场的布局和需要供电的区域，制定供电线路的布置方案
2. 采用合适的电缆敷设方式，确保供电线路安全可靠，减少线路损耗
五、用电安全措施
1. 严格按照电力安全标准和施工规范进行用电操作，确保施工人员的人身安全
2. 安装必要的漏电保护装置，确保供电安全可靠
3. 组织培训施工人员，提高其用电安全意识和操作技能
六、应急预案
1. 制定临时用电应急预案，包括对电力故障、电气火灾等突发情况的处理措施
2. 提前准备好应急电源、灭火器材等设备，并进行定期检查和维护
七、成本控制
1. 合理安排用电计划，避免用电浪费和不必要的能源消耗
2. 定期统计和分析用电量，及时调整用电策略，降低用电成本
以上是《高速公路修建临时用电专项施工方案》的主要内容，详细的施工方案和操作细节将在后续施工中根据实际情况进行制定和执行。
请注意，以上内容仅供参考，具体施工方案应根据实际需要进行详细制定和组织实施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
徐州至明光高速公路安徽段临时用电施工方案邵阳路桥徐州至明光高速公路工程第六合同段项目部．施工临时用电专项方案一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、工程概况XMLJ-06标段，起讫桩号为K53+975~K62+230，长约8.255公里，合同范围均在泗县长沟镇境内，主要包括路基、桥梁、涵洞、排水及防护等工程内容(含宿淮铁路特大桥、长沟东互通)。
东阳至永康高速公路一期土建工程第 5 合同段，起讫桩号为 K34+500～K44+698.72，全长33，涵1116527 m，路基填筑合同总造价 25901 万元。
主要工程量有挖土方72291 m10.199 Km,洞及通道 35道，大中小桥 12 座，互通立交 1 处，水泥混凝土灌注桩447根/12352m，系梁 108根，墩柱 223 根，盖梁 114 榀，，空心板、T梁、箱梁734片，计划工期18个月。
三、施工现场临时用电的原则建筑施工现场临时用电的三项基本原则是：一是必须采用TN-S接地、接零保护系统；二是必须采用三级配电系统；三是必须采用两级漏电保护和两道防线。
1、TN-S系统TN-S接地、接零保护系统是指在施工用电工程中采用具有专用保护零线、电源中性点直接接地的220/380V三相四线制低压电力系统，或称三相五线系统，该系统主要技术特点是：1）电力变压器低压侧中性点直接接地，接地电阻值不大于4Ω。
2）电力变压器低压侧共引出五条线，其中除引出三条分别为黄、绿、红的绝缘线相线（火线）外，尚须于变压器二次侧中性点接地处同时引出两条零线，一条叫做工作零线，另一条叫做保护零线。
其中工作零线与相线一起作为三相四线制工作线路使用，保护零线只作电气设备接零保护使用，即只用于联接电气设备正常情况下不带电的金属外壳、基座等。
两种零．线不得混用，为防止无意识混用，保护零线应采用具有绿、黄双色绝缘标志的绝缘铜线，以与工作零线和相线相区别。
同时，为保护接地、接零保护系统可靠，在整个施工现场的保护。
10Ω零线上还应作不少于3处的重复接地，且每处接地电阻值不得大于2、三级配电结构采用三级配电结构。
所谓三级配电是指施工现场从电源进线开始至用电设备中间应经过三级配电装置配送电力，即由总配电箱（配电室内的配电柜）经分配电箱（负荷或若干用电设备相对集中处），到开工箱（用电设备处）分三个层次逐级配送电力。
而开关箱作为末级配电装置，与用电设备之间必须实行“一机一闸制”，即每一台用电设备必须有自己专用的开关控制箱，而每一个开关箱只能用于控制一台用电设备。
总配电箱、分配电箱内开关电器可设若干分路，且动力与照明分路设置。
3、两级漏电保护两级漏电保护和两道防线包括了两个内容，即：一是设置两级漏电保护系统，二是实施专用保护零线，两者组合形成了施工现场的防触电的两道防线。
1）两级漏电保护是指在整个施工现场临时用电过程中，总配电箱中必须装设漏电开关，所有开关箱中也必须装设漏电开关。
2）保护零线的实施是临时用电的第二道安全防线。
在施工现场用电过程中，采用TN-S系统，是在工作零线以外又增加了一条保护零线，是十分必要的。
当三相火线用电量不均匀时，工作零线就容易带电，而保护零线始终不带电，那么随着保护零线在施工现场的敷设和漏电保护器的使用，就形成一个覆盖整个施工现场、防止人身触电的安全保护系统。
因此TN-S接地接零保护系统与两级漏电保护系统一起称之为防触电保护系统的两道防线。
4、施工现场用电组织设计编制用电组织设计的目的是用以指导建造适应施工现场特点和用电特性的用电工程，并且指导所有用电工程的正确使用。
用电组织设计应由电气工程技术人员组织编写。
施工现场用电组织设计的基本内容如下：1）现场勘测在充分考察施工场所所在地的地形、地貌及周围现有的电网分布的基础上确定临时用电线路走向及变压器的选址。
．2）拟定具体布设方案结合现场地形并依据现场勘测资料提供的技术条件综合确定电源进线、配电装置、用电设备等的布设。
3）负荷计算负荷在配电系统设计中是选择电器、导线、电缆以及供电变压器和发电机的重要依据。
4）选择变压器施工现场电力变压器的选择主要是指为施工现场用电提供电力的10/0.4kv级电力变压器的形式和容量的选择。
5）设计配电系统配电系统主要由配电线路、配电装置、和接地装置三部分组成。
其中配电装置是整个配电系统的枢纽，经过配电线路、接地装置的联接，形成一个分层次的配电网络，这就是配电系统。
6）设计防雷装置施工现场主要是防雷直击，对于施工现场专设的临时变压器还要考虑防感应雷的问题。
施工现场防雷装置设计的主要内容是选择和确定防雷装置设置的位置、防雷装置的形式、防雷接地的方式和防雷接地电阻值。
7）确定防护措施施工现场在电气领域里的防护主要是指施工现场外电线路和电气设备对易燃易爆物、腐蚀介质、机构损伤、电磁感应、静电等危险环境因素的防护。
8）制定安全用电措施和电气防火措施安全用电措施和电气防火措施是指为了正确使用现场用电工程，并保证其安全运行，防止各种触电事故和电气火灾事故而制定的技术性和管理性规定。
四、设计内容和步骤1、现场勘测1）地形线路区域地形起伏不定，高差相差较大。
沿途地貌类型有：冲积冲洪积平原、山麓沟谷堆积斜地、侵蚀剥蚀红层垅岗状丘陵、侵．蚀剥蚀丘陵区。
2）气象工程区气象属亚热带季风不良地气侯区，温暖湿润，四季分明，光照充足，雨量充沛，干湿两季分明。
春季气温回升快，但气温变化不定，春末夏初雨水集中，时有冰雹大风；夏季长而炎热，且雨热同步上升，常有干旱；秋季凉爽，空气湿润，时间短；冬季晴冷干燥。
灾害性天气也较频繁，冬季少冻害、大雪，春季低温阴雨，梅汛期洪涝，盛夏高温、多台风，伏秋干旱等。
2、线路初步设计（确定电源进线、配电室、配电装置、用电设备位置、线路走向等）结合本工程施工现场的实际情况及加工场地、搅拌场地、预制场等的布局，沿线计划布置3台变压器，总功率为1115kV A：变压器1：布置于长沟东互通AK0+800左侧。
容量计划为400 kV A，主要为互通区匝道桥及路基服务。
变压器2：布置于K58+000左侧拌和站中，容量计划为315 kV A，主要为混凝土拌和场及工地试验室服务。
变压器3：布置于K55+100右侧预制厂附近，容量计划为400kV A，主要为跨宿淮铁路特大桥及预制厂服务。
现场用电以变压器为源头建立临时用电线路网，用电线路设计布置遵循国标。
为了方便施工，我标段还准备了5台柴油发电机：拌和场（含预制场）各设1台120KW的发电机，大桥施工现场各准备1台70KW发电机（3台）、项目部临时驻地设1台12KW的发电机。
3、负荷计算（以2号变压器为例）1）施工现场用电量统计表:------------------------------------------------------------------------序号机具名称型号安装功率(kW) 数量合计功率(kW)1 龙门起重机 QT40（TQ2-6） 48.00 1 48.002 对焊机 SCD100/100A 40 2 803 插入式振动器 ZX50 1.10 6 6.604 空压机 ZB5 0.75 2 1.5UJ325 3.00 2 35搅拌楼 56 钢筋调直机 GT6/14 11.00 2 11.007 钢筋切断机 QJ40 7.00 2 7.008 钢筋弯曲机 WJ40 3.00 4 3.009 交流电焊机 BX3-200-2 23.40 1 23.4010 直流电焊机 BX3-200-2 10.00 0 10.0011 木工电刨 MIB2-80/1 0.70 4 1.4012 木工圆锯 MJ106 2.0 6 12------------------------------------------------------------------------2）确定用电负荷:(1)、龙门起重机Kx = 0.20 Cosφ= 0.60 tgφ= 1.33将J =40%统一换算到J =25%的额定容量c1c1/2×48.00 = 60.72 kW =1×(0.40/0.25)× = n(J/J)1/2×P P nc1ce P = K×P =0.20×60.72 = 12.14kW ejsx (2)、对焊机Kx = 0.20 Cosφ= 0.60 tgφ= 1.33P = 0.20×80.00 =16 kW js (3)、插入式振动器Kx = 0.30 Cosφ= 0.70 tgφ= 1.02P = 0.30×6.60 = 1.98 kW js (4)、空压机Kx = 0.30 Cosφ= 0.70 tgφ= 1.02P = 0.30×1.5 = 0.45 kW js (5)、搅拌楼Kx = 0.50 Cosφ= 0.55 tgφ= 1.52P = 0.50×35 = 17.5 kW js (6)、钢筋调直机Kx = 0.30 Cosφ= 0.70 tgφ= 1.02P22.00 = 6.60 kW× = 0.30js(7)、钢筋切断机Kx = 0.30 Cosφ= 0.70 tgφ= 1.02P = 0.30×14 = 4.20 kW js (8)、钢筋弯曲机Kx = 0.30 Cosφ= 0.70 tgφ= 1.02P = 0.30×3.00 = 0.90 kW js (9)、交流电焊机Kx = 0.35 Cosφ= 0.40 tgφ= 2.29将J =50%统一换算到J =100%的额定容量c1c1/2×(0.50/1.00)23.40 = 16.55 kW ×P =1×× P = n(J/J)1/2nc1ec P = K×P =0.35×16.55 = 5.79kW ejsx (10)、直流电焊机Kx = 0.35 Cosφ= 0.60 tgφ= 1.33将J =50%统一换算到J =100%的额定容量c1c1/2×10.00 = 7.07 kW ×(0.50/1.00)/J)1/2×P =1(J P = n×nc1ce P = K×P =0.35×70.7 = 24.7kW ejsx (11)、木工电刨Kx = 0.30 Cosφ= 0.60 tgφ= 1.33P = 0.30×28 = 8.4 kW js (12)、木工圆锯Kx = 0.30 Cosφ= 0.60 tgφ= 1.33P = 0.30×12.00 = 3.6 kWjs (13)总的计算负荷计算，总箱同期系数取 Kx = 0.90总的有功功率P = K×ΣP = 0.90×(12.14+16+1.98+0.45+17.5+6.6+4.2+3.6+5.79+24.7+8.4+3.6) = js xjs113.96 kVA总的无功功率Q = K×ΣQjs xjs(16.19+5.87+2.02+0.31+4.56+3.37+2.14+0.92+13.27+3.30+0.56+13.20) = 59.126=0.90×．kVA总的视在功率221/2221/2 = 72.547 kVA = (42.038 S = (P)+Qjs+59.126)jsjs总的计算电流计算I = Ss/(1.732×U) = 72.547/(1.732×0.38) = 110.228 A）选择变压器:ejsj3计算的总的视在功率选择三相电力变压器，它的容量能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。
