最新八年级上册光的折射 透镜单元测试卷(含答案解析)

一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。

(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。

(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。

2．如图所示，张沐同学在老师指导下做“探究凸透镜成像规律”的实验。

(1)当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为______cm；(2)张沐同学把蜡烛移到A处，屏上的像变模糊，要使像变清晰，光屏应向______（选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、______的实像；(3)在上述(2)操作的基础上，老师取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，张沐同学发现当光屏向左移动适当距离后像又清晰。

一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．康巴什是全国首个以城市景观命名的国家4A级景区，来自南京的小华拍了一张康巴什大桥的照片，如图甲，感觉有点小，更换镜头站在原地又拍了一张，如图乙。

一、初二物理光的折射透镜实验易错压轴题（难）1．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。

(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。

(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。

请写出解决这一问题的办法是___________。

(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。

分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。

有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。

(4)关于此平面镜成像特点的探究实验过程，下列说法正确的是________。

A．玻璃板必须与纸面垂直B．实验中两支蜡烛都必须点燃C．移去蜡烛B，在其原来的位置上放置一块光屏，光屏上不能呈现蜡烛的像；D．做多组数据可以减小实验误差【答案】大小换用较薄的玻璃板相等垂直对称 AC【解析】【分析】【详解】(1)[1]实验中选取完全相同的两支蜡烛A、B，在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，是为了探究像与物的大小关系。

(2)[2]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，故实验时应换用较薄的玻璃板。

(3)[3][4]分析图2中信息可得出平面镜成像的特点∶像和物到平面镜的距离相等；像和物的连线与平面镜垂直。

[5]如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。

(4)[6]A．为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故A正确；B．在实验中，将一支蜡烛点燃并放在玻璃板的前边，用一支相同的蜡烛放在玻璃板的后边，是为了确定像的位置和比较像的大小。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。

（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。

（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。

（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。

（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。

（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。

A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。

（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。

【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是f==60.0cm-50.0cm10.0cm(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。

一、初二物理光的折射透镜实验易错压轴题（难）1．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗2．在“探究凸透镜成像规律”的实验中，凸透镜的焦距是10cm，按照实验要求安装好实验器材，如图所示。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。

此实验进行了多次测量，目的是______；(2)测出焦距后，黄汉选用了凸透镜1进行探究凸透镜成像的实验，分别进行了图（a）（b）、（c）图所示的实验。

请回答：①u表示______；②照相机是属于种______情形。

投影仪是属于______种情形能成虚像的是______种情形；[选填“（a）”“（b）”或“（c）”]③比较（a）、（b）两图，（a）图成的像比（b）图成的像______（选填“大”或“小”）。

【答案】会聚减小误差物距（a）（b）（c）小【解析】【分析】【详解】(1)[1]凸透镜对光有会聚作用，平行于主光轴的光线经过凸透镜后会会聚到焦点上，据此能测量出焦距。

[2]实验进行了多次测量取平均值，目的是为了减小误差。

(2)[3]由图可知，u是指蜡烛到透镜的距离，其表示的是物距。

[4][5][6]由图（a）可知，物距大于二倍焦距时，成倒立、缩小的实像，其应用是照相机；由图（b）可知，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，其应用是投影仪；由图（c）可知，物距小于焦距，成正立、放大的虚像。

[7]从（a）到（b）的过程中，物距变小，像距变大，像变小，所以（a）图成的像比（b）图成的像小。

2．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．3．在“探究凸透镜成像的规律”实验中，实验过程如下：(1)实验前，需要选择焦距恰当的凸透镜。

八年级物理上册第四章光的折射透镜单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 15分）一、单选题（5小题，每小题3分，共计15分）1、如图所示，把焦距为12cm的凸透镜放在光具座上，将点燃的蜡烛放在距焦点6cm处，则蜡烛通过该凸透镜所成的像（）A．一定是倒立的B．一定是正立的C．一定是放大的D．一定是缩小的2、在探究凸透镜成像规律的实验成像规律中，将蜡烛放在凸透镜前适当位置，调节光屏位置得到凊晰的像。

把眼镜片放在烛焰与凸透镜之间，如图所示，屏上的像变得模糊，调节光屏的位置，适当靠近凸透镜，光屏上又可以得到清晰的像，则该镜片（）A．是凹透镜，属近视眼镜B．是凹透镜，属远视民镜C．是凸透镜，属近视眼镜D．是凸透镜，属远视眼镜3、2021年5月26日，天空先后出现超级月亮和月全食的少见天象，与月全食成因相同的是（）A．墙上“兔”B．水中“塔”C．空中“桥” D．镜中“字”4、如图，在井底正中央P点趴着一只青蛙．抽干井水后，青蛙仍在P点，与抽水前相比，它的“观天范围”将A．A变大B．变小C．不变D．无法判断5、做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图放置，光屏上呈现清晰的像。

下列说法正确的是（）A．屏上的像是倒立放大的B．该凸透镜的焦距可能是8cmC．先向右移动光屏，再移动凸透镜到某位置一定能在光屏上看到清晰的像D．只将蜡烛向左移动一段距离，放上远视眼镜可在屏上再次看到清晰的像第Ⅱ卷（非选择题 85分）二、填空题（5小题，每小题4分，共计20分）1、小亮做探究凸透镜成像规律的实验，将烛焰、凸透镜和屏移到如图所示的位置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是___________（选填“照相机”、“投影仪”或“放大镜”）。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明同学做“探究凸透镜成像规律”的实验，他根据收集的数据作出如图甲所示的图像：(1)由图像可知，小明同学使用的凸透镜的焦距为___________cm。

(2)当蜡烛放置在光具座上的45cm刻度处时，小明应该如何观察烛焰的像？_________________________。

(3)实验过程中，保持蜡烛和凸透镜的位置不变，调皮的明明把近视眼镜放在凸透镜和蜡烛之间，如图乙所示，小明发现光屏上烛焰的像变模糊了，此时他应该把光屏向_______(选填“靠近”或“远离”)透镜的方向移动，才能得到清晰的烛焰的像。

故答【答案】：(1)10;(2)在凸透镜的右侧通过凸透镜向左观察,能看到一个正立、放大的虚像;(3)远离【解析】(1)由图象可知，u=v=2f=20cm，所以凸透镜的焦距是10cm；(2)当蜡烛放置在光具座上的45cm刻度处时，有图可知此时u=5cm 物体处于1倍焦距以内，故此时应该在凸透镜的右侧通过凸透镜向左观察，能看到一个正立、放大的虚像；(3)近视眼镜是凹透镜，由于凹透镜对光线有发散作用，所以当小明把自己的近视眼镜靠近凸透镜时，像会聚在光屏的后方，这样像距会增大，因此在光屏上要得到清晰的像，应把光屏向远离透镜的方向移动。

2．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．3．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。

(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。

(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。

2．在学完凸透镜成像规律后，小滨选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究．（1）为了测量凸透镜焦距，他让一束平行光正对射向该透镜，调节光屏位置直到光屏上得到一个_____的光斑，测得凸透镜的焦距是10cm．（2）为了使像能成在光屏的中央，应先调节好蜡烛和光屏的高度，使它们的中心跟凸透镜的中心大致在_____．（3）当把点燃的蜡烛和光屏移至图甲所示位置，光屏上_____（选填“能”或“不能”）成像．若把点燃的蜡烛向右移至光具座的35cm刻度时，向_____（选填“左”或“右”）移动光屏会得到一个倒立、_____的实像；_____就是利用这一成像规律工作的．此时，风一吹，烛焰向左偏，则光屏上成的像向_____偏．（4）细心的小滨发现实验时间一长，光屛上的像会向上移动，为了使像呈在光屏的中央，应将光屏向_____移动．（5）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30cm处的物体时，凸透镜的位置、形状如图乙所示．如果将物体移至眼前50cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更_____（选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像．【答案】最小、最亮同一高度能右放大投影仪（幻灯机等）右上薄【解析】【分析】（1）平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距；（2）在实验中，为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度；（3）凸透镜成像规律：物距小于焦距成正立放大虚像．应用是放大镜；物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距；物距等于二倍焦距成倒立等大实像，像距等于二倍焦距；物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距；根据“物近像远像变大，物远像近像变小”判断光屏移动的方向并判断像大小的变化，凸透镜成像时，2f＞u＞f，成倒立、放大的实像，投影仪等依据的是这一原理；凸透镜成像不仅左右相反、而且要上下相反；（4）凸透镜成的实像是倒立的，但过光心的光线传播方向不变，像与物体的变化方向恰好相反；（5）薄凸透镜的焦距大于厚凸透镜的焦距，然后根据凸透镜的成像规律进行分析解答．【详解】（1）让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，这点是凸透镜的焦点；（2）为使像能成在光屏的中央，应调整凸透镜、光屏和烛焰，使三者的中心大致在同一高度处；（3）当把点燃的蜡烛和光屏移至图甲所示位置，此时u=v=2f，光屏上得到倒立、等大的实像；由“物近像远像变大”可知，当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，此时物距u=50cm﹣35cm=15cm，则f＜u＜2f，应向右移动光屏，会得到一个倒立、放大的实像，投影仪、幻灯机等就是利用这一成像规律工作的；由“凸透镜成像左右相反”可知，烛焰向左偏，则光屏上成的像向右偏；（4）蜡烛在燃放中不断缩短，向下移动，光屏上的像向上移动，要使像能够成在光屏中央，可向上移动光屏；（5）由题意可知，物体远离凸透镜即物距变大时，像距不变，说明凸透镜的焦距变大，而薄凸透镜的焦距大于厚凸透镜的焦距，故更换的应是薄凸透镜．3．在“探究凸透镜成像的规律”实验中：(1)实验前，必须在光具座上将烛焰、凸透镜、光屏三者的中心调整到___________；(2)图甲中的凸透镜相当于眼睛的晶状体，光屏相当于眼睛的___________；(3)正确安装并调节好实验装置后，小芳同学在图甲所示的光屏上看到了烛焰清晰的像，则她看到的是___________（填“倒立”或“正立”）、___________（填“放大”或“缩小”）的实像；(4)若保持蜡烛和凸透镜的位置不变，把光屏向右移动一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个焦距合适的___________（填“近视”或“远视”）眼镜；(5)某小组实验时对图甲中的装置进行了改进，将蜡烛换成“F”形的LED灯，并在光屏上贴方格纸，如图乙所示，请写出改进后的装置的一个优点：_________________；(6)为了方便从不同角度观察光屏上的像，光屏应选用较___________（填“粗糙”或“光滑”）的白色硬纸板。

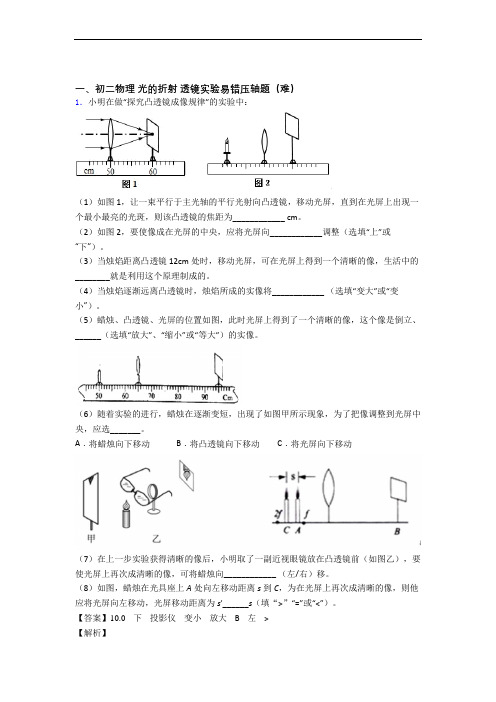

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。

（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。

（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。

（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。

（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。

（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。

A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。

（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。

【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是f==60.0cm-50.0cm10.0cm(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。
