苏科版九年级上第十四章欧姆定律单元测试卷

苏科版九年级物理上册第十四章欧姆定律单元试卷（word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

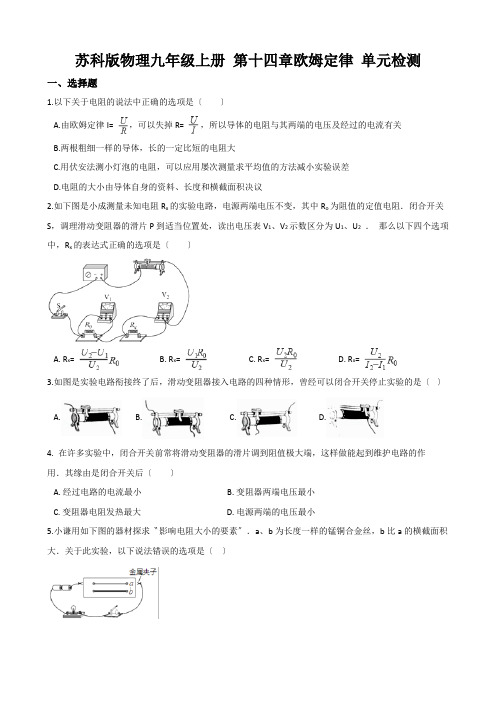

苏科版物理九年级上册第十四章欧姆定律单元检测一、选择题1.以下关于电阻的说法中正确的选项是〔〕A.由欧姆定律I= ，可以失掉R= ，所以导体的电阻与其两端的电压及经过的电流有关B.两根粗细一样的导体，长的一定比短的电阻大C.用伏安法测小灯泡的电阻，可以应用屡次测量求平均值的方法减小实验误差D.电阻的大小由导体自身的资料、长度和横截面积决议2.如下图是小成测量未知电阻R x的实验电路，电源两端电压不变，其中R o为阻值的定值电阻．闭合开关S，调理滑动变阻器的滑片P到适当位置处，读出电压表V1、V2示数区分为U1、U2．那么以下四个选项中，R x的表达式正确的选项是〔〕A. R x=B. R x=C. R x=D. R x=3.如图是实验电路衔接终了后，滑动变阻器接入电路的四种情形，曾经可以闭合开关停止实验的是〔〕A. B. C. D.4. 在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到维护电路的作用．其缘由是闭合开关后〔〕A. 经过电路的电流最小B. 变阻器两端电压最小C. 变阻器电阻发热最大D. 电源两端的电压最小5.小谦用如下图的器材探求〝影响电阻大小的要素〞．a、b为长度一样的锰铜合金丝，b比a的横截面积大．关于此实验，以下说法错误的选项是〔〕A. 本实验主要探求方法有控制变量法和转换法B. 小灯泡越亮，表示接入的合金丝电阻越小C. 应用此装置只能探求导体电阻大小和横截面积的关系D. 为了准确比拟两条合金丝的电阻，可在电路中串联一个电流表6.如图是小聪设计的一种电子身高测量仪的原理图，其中定值电阻R1=5Ω，电源电压恒为4.5V，R2的规格为〝15Ω0.5A〞，电压表量程为0～3V，电流表量程为0～0.6A．以下剖析正确的选项是〔〕A. 当被测身高添加时，电压表的示数变小B. 当被测身高添加时，电流表的示数变大C. 为了维护电路，变阻器接入电路的阻值范围是4Ω～10ΩD. 当身高添加，测量仪的示数随之变大，因此测量仪最好由电流表改装7.当温度降低到很低时，某些金属的电阻会突然消逝，这种现象称为超导现象，假设一切导体都没有了电阻，当用电器通电时，以下说法正确的选项是〔〕A. 白炽灯仍能发光B. 电动机仍能转动C. 电饭锅仍能煮饭D. 电熨斗仍能熨衣服8.某导体两端电压为15V，此时经过导体的电流为3A，假定导体两端的电压添加3V，那么此时经过导体的电流和导体的电阻区分是〔〕A. 0.6A 5ΩB. 3.6A 5ΩC. 3.6A 1ΩD. 4A 6Ω9.如下图的电路中，电源电压不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是〔〕A. 电压表V示数B. 电压表V示数与电流表A1示数的乘积C. 电流表A1示数D. 电压表V示数与电流表A示数的乘积10. 以下说法正确的选项是〔〕A. 不通电时，导体就没有电阻B. 电热器的发热电阻不能运用超导资料C. 保险丝都是用半导体资料制成的D. 铁导线的电阻一定比铜导线电阻大11.小明同窗练习用伏安法测电阻，他所测电阻的阻值约为2Ω，电压表的量程为0∽3V，电流表的量程为0∽3A，测量完毕后，他失掉的结论是待测电阻的阻值为10Ω，那么他在测量中所出现的错误能够是〔〕A. 电压表和电流表的位置接反了B. 他没有屡次测量取平均值，致使误差过大C. 电压表按15V量程读数，电流表按3A量程读数D. 电压表按15V量程读数，电流表按0.6A量程读数12.在右图所示的电路中，磁敏电阻R的阻值随磁场的增强而清楚减小，将螺线管一端接近磁敏电阻R，闭合开关S1、S2，以下说法正确的选项是〔〕A. 螺线管左端为S极，右端为N极B. 当R1的滑片向左端滑动时，电压表示数减小C. 当R1的滑片向右端滑动时，电流表示数增大D. 在螺线管中拔出铁芯，电压表示数增大二、填空题13.用________表测出电阻两端的电压，用________表测出经过电阻的电流，依据欧姆定律就可以计算出电阻R，这种测电阻的方法叫________法．此实验的原理是________．14.如图甲的电路中，电源电压坚持不变．闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，那么可判别电源电压是________ V，定值电阻R0的阻值是________ Ω．15.人的双手间在枯燥时的电阻约为5000Ω=________MΩ．人双手在湿润的电阻约为800Ω，这说明人双手间电阻的大小与________水平有关．16.如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调理灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，那么应衔接接线________ 〔选填〝A、B〞、〝B、C〞或〝A、C〞〕和灯泡________ 联后接入电路中．17.小明同窗在探求〝电流和电阻的关系〞实验中，当定值电阻R由5Ω换成10Ω后，为了使________ 的示数坚持不变，他应将滑动变阻器的阻值________ ．〔填〝变大〞、〝变小〞、〝坚持不变〞〕18.某导体两端的电压为5V，经过的电流为0.1A；假定它两端的电压变为2.5V，那么经过它的电流变为________A，假定它两端的电压变为0V，此时导体的电阻是________ ．19.某导体两端加上4.5V的电压时，经过它的电流为0.3A，这个导体的电阻为________欧；假定导体两端不加电压时，经过它的电流为________ A，导体的电阻为________欧．20.阻值为R1=20Ω，R2=30Ω的两个电阻，串联在电路中，那么这两电阻两端的电压之比U1：U2=________，经过它们的电流之比I1：I2=________；并联时总电阻等于________Ω．三、实验探求题21. 在测量导体电阻的实验中，小明衔接的电路如图甲所示，所测的电阻约为10Ω．〔1〕请用笔画线替代导线将电路衔接完整．〔2〕闭合开关前，应将滑动变阻器的滑片调到________端〔选填〝左〞或〝右〞〕，小明发现电流表的指针指在反向偏转的位置上，缘由是________．〔3〕纠正错误后闭合开关，调理滑动变阻器的滑片，当电压表示数时2.2V时，电流表示数如图乙所示，此时电路中的电流是________A，所测电阻的阻值是________Ω．〔4〕测出一组数据后，小明发现电流表指针不时颤抖，无法动摇，思索之后，他拆下电流表，应用剩下的器材也完成了实验，请在方框内画出小明的电路图．22. 某实验小组做〝伏安法测量电阻〞的实验，所用的器材有：电压为3V的电源，待测电阻R x，以及契合实验要求的滑动变阻器、电流表、电压表、导线和开关．图〔甲〕是没有衔接完整的实物电路．〔1〕请你用笔画线替代导线将实物电路衔接完整．〔2〕连好电路闭合开关前，应将滑动变阻器滑片P置于________端〔选填〝最左〞或〝最右〞〕．〔3〕实验中，闭合开关，移动滑片．电流表、电压表均无示数．为了反省电路缺点，他们借助一根检测导线停止检测，当该导线两端区分接不同点时．对应的现象如下表所示．由此可以判别电路发作的缺点是________检测导线接点现象a、b 电压表、电流表均无示数a、c 电压表、电流表均无示数a、d 电压表、电流表均有示数c、d 电压表、电流表均有示数〔4〕扫除缺点后停止实验，当电压表示数为2.4V时电流表的示数如图〔乙〕所示，这时电流为________ A，他们应用此组数据即得出该待测电阻R x的阻值，完毕了实验．你以为他们这种做法有何不妥？答________．23.小丽在〝探求电流与电压的关系〞时，选择了以下实验器材：电压表、电流表、滑动变阻器〔20Ω1A〕、开关、新干电池三节、定值电阻R=10Ω、导线假定干．请按要求完成实验：〔1〕请按如图甲所示的电路图，将图中乙电路衔接完整，要求滑动变阻器的滑片P向左滑时，电流表示数变大．〔2〕闭合开关前，应将滑动变阻器滑片P移至阻值最大端，维护电路．实验中滑动变阻器的另一个作用是________．〔3〕小丽在实验中经过调理滑动变阻器滑片P，测出经过电阻R的不同电流和对应的电压值记载表中．实验第一次第二次第三次U/V 1.0 3.0I/A 0.1 0.3第二次测量的电压和电流如图丙所示，那么电压U=________V；电流I=________A．〔4〕经过测得的三次实验数据可以得出：________．四、综合题24.如图甲所示为测量血压的压力传感器在任务时的表示图，薄金属片P 固定有4个电阻R 1、R 2、R 3、R 4 ，如图乙，左边是它的正面图，这4个电阻衔接成电路如图丙所示，试回答以下效果：〔1〕末尾时，金属片中央O 点未加任何压力，欲使电压表无示数，那么4个电阻应满足怎样的关系？并证明之.〔2〕当O 点加一个压力F 后发作形变，这时4个电阻也随之发作形变，形变后各电阻大小如何变化？〔3〕电阻变化后，电路A、B 两点中哪点电势较高？它为什么能测血压？25.小王同窗在科技创新活动中设计了一个可以测量金属滑片旋转角度的电路．如图1所示，把电阻丝EF 弯成半圆形〔电阻丝的电阻与其长度成正比〕，O为圆心，OP为一可以绕圆心O转动的金属滑片，P与EF接触良好．如图2所示，A为电流表〔可选择A1：量程为100mA、内阻r1=4Ω或A2：量程为20mA、内阻r2=18Ω〕；R为滑动变阻器，阻值变化范围为0～100Ω，维护电阻R0=40Ω，理想电源电压U=1.5V不变，电流表可看成一个能显示经过自身电流大小的定值电阻．选择适宜的电流表，把E、O两个接线柱区分与M、N相接，为了从电流表上直接读出OP的旋转角度．请完成以下内容：〔1〕衔接好电路后，将OP转到E端，闭合开关S，再调理滑动变阻器R使电流表示数为最大刻度值，此时电流表指针所指位置处标注的读数是0度．那么电流表应选择________〔选填〝A1〞或〝A2〞〕〔2〕坚持滑动变阻器滑片位置不变，把OP转到F端，电流表的示数为7.5mA，此时电流表指针所指的位置处标注的读数是180度，那么电流表最大刻度的一半处应标注的读数是________度；电流表刻度值为________ mA处，应标注的读数是36度．〔3〕在完成其它标注后，小王同窗发现表盘新的刻度值不平均，为帮她处置这个效果，同窗们用理想电压表设计了如下四个改良的电路，其中可行的两个是26.亮亮设计了一个用电压表的示数变化反映环境温度变化的电路．其电路原理图如图〔a〕所示.其中，电源两端电压U=4V〔恒定不变〕. 是电压表．量程为0～3V，R0是定值电阻，R0=300Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图〔b〕所示．闭合开关S后.求：〔1〕当环境温度为40℃时，热敏电阻R1的阻值是多少？〔2〕当环境温度为40℃时，电压表的示数是多少？〔3〕电压表两端电压不能超越其最大测量值，那么此电路所允许的最高环境温度是多少?答案解析一、选择题1.【答案】D【解析】A．电阻是导体自身的一种性质，与两端的电压和经过的电流有关，R= 只是计算导体电阻的一种方法，A不合题意；B．导体的电阻与导体的资料、长度、横截面积和温度有关，只知道两导体的粗细一样，其它要素不知，所以不能比拟两者电阻的大小，B不合题意；C．用伏安法测小灯泡电阻不能求平均值，由于灯丝的电阻受温度的影响比拟大，C不合题意；D．电阻的大小与导体的资料、长度、横截面积有关，还受温度的影响，D契合题意．故答案为：D．【剖析】电阻是导体自身的性质，电阻的大小由导体自身的资料、长度和横截面积决议.【解析】由电路图可知，滑动变阻器、R0、R x串联，电压表V1测R0两端的电压，电压表V2测R x两端的电压．因串联电路中各处的电流相等，所以，电路中的电流：解得：，C契合题意.故答案为：C．【剖析】测量电阻时，可以应用电压与电流的比值求电阻，当没有电流表时，可以应用串联电路中电流相等失掉电流.3.【答案】A【解析】滑动变阻器的接法的原那么是一上一下，并且在闭合开关前，滑动变阻器的滑片应该调至最大阻值处，由图知道，B图没有把滑片调至最大阻值处，CD图是把滑片调至最小阻值处，只要A契合要求，故答案为：A。

苏科版九年级上册物理第十四章欧姆定律单元测试题（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．（1）请根据图（b）的电路图，将图（c）的实物电路连接完整．（______）（2）小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：①这些“测温头”内部__________（断路/短路）；②这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】 短路 断路 大 150 10000 A 减小【解析】【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B 处以满足滑片P 向右滑时接入电路阻值变小，同时电流表选择0~0.6A 、电压表选择0~3V 的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d ）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V ，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V 。

第十四章欧姆定律单元测试卷一、选择题1. 下列有关物理学史的说法正确的是A．牛顿第一定律是伽利略总结牛顿等人的研究结果得出的B．阿基米德原理就是杠杆的平衡条件C．欧姆发现了同一段导体中的电流跟电压和电阻之间的定量关系D．法拉第电磁感应实验表明，电流的周围存在磁场2. 如果加在某定值电阻两端的电压从4V升高到10V，通过该电阻的电流变化了0.2A，则下列说法中错误的是A．该定值电阻阻值为30Ω，此过程中功率增加了2.8WB．该定值电阻阻值为50Ω，此过程中功率增加了1.2WC．若该电阻两端电压为9V，则其功率为2.7WD．若该电阻两端电压为6V，则其1min产生电热为72J3. 标有“6V 6W”、“3V 3W”的灯L1 和L2（假设灯丝电阻不变），若将它们并联接在某电源上，两灯都发光，下列说法正确的是（）A．灯L1 比灯L2亮 B．灯L1、L2的实际功率之比为21C．电源电压为3V时，灯L2正常发光D．电源电压为9V时，灯L1 、L2都正常发光4. 在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小5. 如图所示的电路中，电源电压不变，移动滑动变阻器R1的滑片P，当电流表的示数变化范围当电流表的示数1A～1.3A时，电压表的示数变化了3V，则该定值电阻R2所消耗功率的变化范围是A．3 W ～3.9W B．3W～5.07W C．3.9W～10W D．10W～16.9W6. 关于电流、电压和电阻的关系，下列说法中正确的是A．导体的电阻与该导体两端的电压有关B．导体的电阻与通过该导体的电流有关C．对某一导体来说，导体中的电流与其两端的电压成正比D．对某一导体来说，导体的电阻与其两端的电压成正比7. 已知导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，在如图甲所示的电路中，ab为粗细均匀长为L的电阻丝，滑片P与ab接触良好的并可自由滑动，R为定值电阻，若以电压表示数U为纵坐标，P离a点的距离x为横坐标，当闭合开关S后，U随x变化的图线应为图中的（电源电压不变）8. 在图中所示的电路中，电源电压保持不变，电路中各元件都完好。

第十四章欧姆定律一、单项选择题（共11小题；共44分）1. 家庭照明、城市亮化。

演出舞台等使用了大量的发光二极管作为光源，发光二极管的主要材料是A. 导体B. 半导体C. 超导体D. 绝缘体2. 下列用电器中，可能不需要用到变阻器的是A. 电视机B. 收音机C. 调光书写台灯D. 手电筒3. 小明同学用增加串联干电池的节数的方法，分别研究流过、两个导体的电流与它们两端的电压的关系，他把实验数据在如图所示的坐标系中画出，则A. 导体的电阻值小于的电阻值B. 对同一电阻而言，电流与电压成正比C. 电压相同时，电阻越大电流越大D. 电流相同时，电阻越大电压越小4. 一根镍铬合金丝的电阻为，两端电压为，通过的电流为，则下列说法中正确的是A. 镍铬丝的电阻对电流有阻碍作用B. 镍铬丝的电阻的大小只与有关C. 镍铬丝的电阻的大小只与有关D. 镍铬丝的电阻的大小与和均有关5. 手电筒的小电珠电阻约为A. 欧B. 欧C. 欧D. 欧6. 图中所示是滑动变阻器的结构和连入电路时的示意图，当滑片向右滑动时，连入电路的电阻变小的是A. B.C. D.7. 几个电阻串联起来的总电阻比其中任何一个导体的电阻都大，这相当于增加了导体的A. 电流B. 横截面积C. 长度D. 电压8. 某同学在“探究电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的图象。

下列结论与图象相符合的是A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小9. 如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变）。

演示板上的金属丝长短粗细都相同，、和都是镍铬丝、是铜丝、是铁丝。

下列说法正确的是A. 实验中，电流表示数越大说明电阻越大B. 该装置无法研究电阻与导体横截面积的关系C. 在图示情况下将接线柱处导线改接在处，电流表示数将变大D. 在图示情况下，连接、接线柱，电流表示数将变大10. 关于电流、电压和电阻的关系，下列说法中正确的是A. 导体的电阻与该导体两端的电压有关B. 导体的电阻与通过该导体的电流有关C. 对某一导体来说，导体中的电流与其两端的电压成正比D. 对某一导体来说，导体的电阻与其两端的电压成正比11. 对于某个导体电阻的大小，以下说法正确的是A. 加在导体两端的电压增大两倍，导体的电阻也增大两倍B. 通过导体的电流减小一半，则导体的电阻增大两倍C. 当导体的电压和通过导体的电流为零时，导体的电阻为零D. 导体的电阻等于导体两端电压与通过它的电流之比二、填空题（共8小题；共28分）12. 把很多二极管、三极管、电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用材料制成的。

苏科版物理九年级上册第十四章欧姆定律单元测试卷（含答案解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

第十四章欧姆定律单元测试一、选择题1.下列说法正确的是（）A.并联电路的总电阻等于各电阻的倒数之和B.串联电路中任何一个电阻小于串联总电阻C.串联电路中的电阻越大,它两端的电压就越小D.并联电路中的电阻越大,通过它的电流就越大2.如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知。

闭合开关，电流表示数为1A．如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为（）A．2A B．1.5A C．1.2A D．0.5A3．如图所示是滑动变阻器的示意图，为了使滑片P向B端滑动时连入电路的电阻变大，那么它串联入电路时应连接的接线柱为（）A．B和C B．B和D C．A和D D．A和B4. 如图所示的实物电路中，开关闭合后，滑片P向右移动的过程中，电流表示数及灯泡亮度变化的情况是（）A．电流表示数变大，灯泡变亮B．电流表示数变大，灯泡变暗C．电流表示数变小，灯泡变暗，D．电流表示数变小，灯泡变亮5．某导体接在电路中，如果把该导体两端电压减少到原来的一半，保持温度不变．则导体的电阻和通过它的电流（）A．都减少到原来的一半B．都保持不变C．电阻不变，电流减小到原来的一半D．电阻不变，电流是原来的2倍6.如图所示,电源电压保持不变,闭合开关,调节变阻器,各电表示数变化情况是（）A.滑片向右移动,甲表示数变小,乙表示数变大B滑片向左移动,甲表示数变大,乙表示数变大C.滑片向左移动,甲表示数变大,乙表示数变小D.滑片向右移动,甲表示数变小,乙表示数不变7．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R由20Ω换成10Ω的电阻后，下一步他将（）A．闭合开关，读出电流表和电压表的示数，并填入表格中B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中D．以上步骤均不正确8．如图所示电路中，电源电压不变，R是定值电阻，当a、b两点接入10Ω的电阻时，通过定值电阻R的电流是0.5A；若a、b间改接20Ω的电阻，通过定值电阻R的电流（）A.等于0.25AB.小于0.25AC.大于0.25AD.无法判断9. 如图示电路中，电压U不变，滑动变阻器的总电阻R1是R2的3倍，当滑片P由B移到A时，电流表示数的变化及电压表示数变化范围是（）A电流表示数变小，电压表示数从U到3U/4B电流表示数不变，电压表示数从U到U/4C电流表示数不变，电压表示数不变D电流表示数变小，电压表示数从U到U/310．某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图所示电路，在a、b两点间分别接入定值电阻R1，R2，R1＞R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，图中能正确反映两个电阻大小关系的是（）二、填空题11、滑动变阻器的原理是通过改变的电阻线的来改变电阻的大小，从而改变电路中或的大小。

第十四章欧姆定律单元测试卷一、单选题1．关于导体的电阻，下列说法正确的是（）A．铜导线的电阻比铁导线电阻小B．导体通电时有电阻，不通电时没有电阻C．导体的电阻越大，表明导体的导电能力越强D．导体电阻越小，对电流的阻碍作用越小2．有一段导体，下列措施中能增大其电阻的是（）A．减小导体两端的电压B．减小导体中的电流C．将导体均匀地拉长D．将导体从中间对折3．如图所示两个实验，甲用酒精灯加热金属丝时，灯泡变暗。

乙将玻璃芯加热到红炽状态时，灯泡将发光，下面描述这两个实验现象中说法正确的是（）A．加热金属丝会使其电阻变小，电流表示数增大B．加热使玻璃芯由绝缘体变成了导体，说明导体和绝缘体在一定条件下可以相互转化C．甲图中，灯泡和金属丝电阻不同，电流也不同D．不加热时，这两个实验所示的电路在闭合开关后都没有电流4．如下图，向左移动滑片P，连入电路中的电阻阻值变大的是（）A．B．C．D．5．如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。

调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。

出现这一现象的原因可能是（）A．灯泡L2短路B．滑动变阻器短路C．灯泡L2灯丝断了D．电压表接触不良6．小明家里有一个可调亮度的台灯甲，拆开之后发现它是通过电位器乙（相当于滑动变阻器）来调节亮度的，如图所示，b与金属滑片相连，转动旋钮可调节灯泡亮度。

下列分析正确（）A．若只将b、c接入电路，顺时针转动旋钮灯泡亮度变暗B．若只将b、c接入电路，逆时针转动旋钮灯泡亮度变暗C．若只将a、c接入电路，顺时针转动旋钮灯泡亮度变亮D．若只将a、b接入电路，逆时针转动旋钮灯泡亮度变暗7．在探究“导体电流与电阻关系”时，选择了50Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。

下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．将5Ω的电阻换成10Ω，应将滑片向左移C．实验过程中移动滑片的主要作用是控制定值电阻两端的电压一定D．实验获得多组数据是为了减小实验误差8．根据I=可知，下列说法不正确的是（）A．对某一导体，通过它的电流跟它两端电压成正比B．对于一定大小的电流，导体两端的电压与导体的电阻成正比C．在相同电压下，通过不同导体的电流跟对应的电阻成正比D．对于不同的导体，导体两端的电压与通过电流的比值一般不等9．如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

欧姆定律单元测试一、选择题(本题包括14小题．每小题2分，共28分)每小题给出的四个选项中只有一个选项正确，请将正确选项的序号填在题后的括号中．1．下列五种学习用品中：①透明塑料袋②金属刀片③塑料三角尺④铅笔芯⑤橡皮擦。

属于绝缘体的有( )A．①③⑤ B．②④⑤ C．③④⑤ D．①②④2．小明用如图所示的电路．探究影响金属丝电阻大小的因素．他手边除了有电路中的器材外．还有一根金属丝，则 ( )A．只能探究电阻与金属丝长度的关系B．只能探究电阻与金属丝横截面积的关系C．电阻与金属丝长度、横截面积的关系都能探究D．电阻与金属丝长度、横截面积的关系都不能探究3．如图所示，当将滑动变阻器的滑片P向右移动时，变阻器连人电路部分的电阻 ( ) A．增大 B．减小 C．不变 D．都有可能4．如图所示是R1和R2两个电阻中的电流随它们两端的电压变化的I—U图像．从图像可知 ( )A．R1＞R2B．R1>R2C．R1一R2D．无法比较5．如图所示，电流表读数为I，电压表的读数为U，则 ( )A．U=0，R=0 B．U变大时，UI变大C．I变大时，UI变小 D．U变大时，UI不变6．在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。

先在 A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。

接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关。

此时电压表示数及应进行的操作是( )A．电压表示数大于2V，应将滑片P向左滑B．电压表示数大于2V，应将滑片P向右滑C．电压表示数小于2V，应将滑片P向左滑D．电压表示数小于2V，应将滑片P向右滑7．两个电阻R1=4Ω，R2==8Ω，把它们并联起来接在电路中，通过R1的电流是0．8A，则通过R2的电流是( )A．0．8 A B．0．4 A C．3．2 A D．6．4 A8．某同学想用一只电阻为5 Ω、正常工作时电压为1．5 V的小灯泡制作一个简易手电筒，采用电压为6 V的蓄电池作电源．为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1Ω／cm”的电阻线．该同学应如何利用这捆电阻线才能保证小灯泡正常发光( )A．应并联一段20 cm长的电阻线 B．应串联一段20 cm长的电阻线C．应并联一段15 cm长的电阻线 D．应串联一段15 cm长的电阻线9．如图所示的电路，电源电压不变，当开关S断开时电流表的示数为0．6 A，当S闭合时电流表的示数是1 A，则电阻R1、R2的阻值之比是 ( )A．3：2 B．2：3 C．5：3 D．3：510．如图所示的电路，三个电阻的阻值都是R0，当开关闭合时，电流表A1、A2、A3的读数分别为I1、I2、I3，则它们三者之间的关系是 ( )A．I3=32I2B．I3=32I1C．I3=I2=I1D．I3= 2I211．如图所示的四种电路中，电阻R O已知，当通过闭合或断开电路中的不同开关时，不能．．测算出未知电阻R x阻值的电路是 ( )12．小明设计了如图所示的压力测量仪，可以反映弹簧上方的金属片受到压力的大小，其中R′是标有“1A 20 Ω”的滑动变阻器，R是一个5 Ω的定值电阻，电源电压恒为10 V，下列有关说法错误的是( )A．压力表实际是电压表B．当金属片受到压力增大时，变阻器阻值变大C．当压力最大时，电路中的电流为0．4 A。

苏科版九年级上册物理第十四章欧姆定律检测题（WORD版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。
